EIGRP Semestre 3 Capítulo 3

Presentación del tema: "EIGRP Semestre 3 Capítulo 3"— Transcripción de la presentación:

1 EIGRP Semestre 3 Capítulo 3
Carlos Bran

2 Contenido Conceptos de EIGRP. Configuración de EIGRP.
Diagnostico de fallas en los protocolos de enrutamiento.

3 Comparación entre IGRP y EIGRP
Ambos protocolos son compatibles por lo que garantizan interoperatividad. El calculo de la métrica difiere ya que EIGRP multiplica la métrica de IGRP por 256, ya que EIGRP usa una métrica de 32 bits contra los 24 bits de IGRP. IGRP admite un máximo numero de saltos de 255, mientras que EIGRP solo admite 224. Ambos protocolos redistribuyen sus rutas automáticamente entre si. EIGRP usa etiquetas para rutas externas.

4 Conceptos y terminología de EIGRP
EIGRP mantiene las siguientes tablas: Tabla de vecinos Contiene los router con los que se tiene adyacencias usando el protocolo “hello” Tabla de topología Se compone de todas las tablas de enrutamiento en el sistema autónomo Tabla de enrutamiento Contiene las rutas de menor costo calculadas a partir de las tablas anteriores ANIMACION1

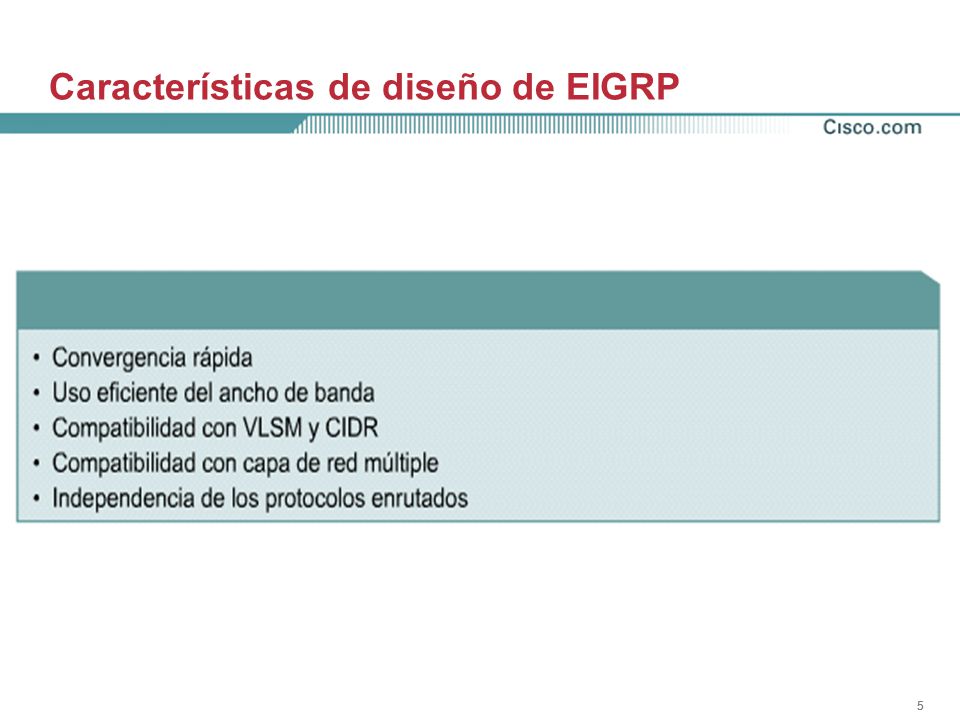

5 Características de diseño de EIGRP

6 Tecnologías de EIGRP Detección y recuperación de vecinos (HELLO). Protocolo de transporte confiable (RTP). Algoritmo de maquina de estado infinito (DUAL). Módulos dependientes de protocolo (PDM)

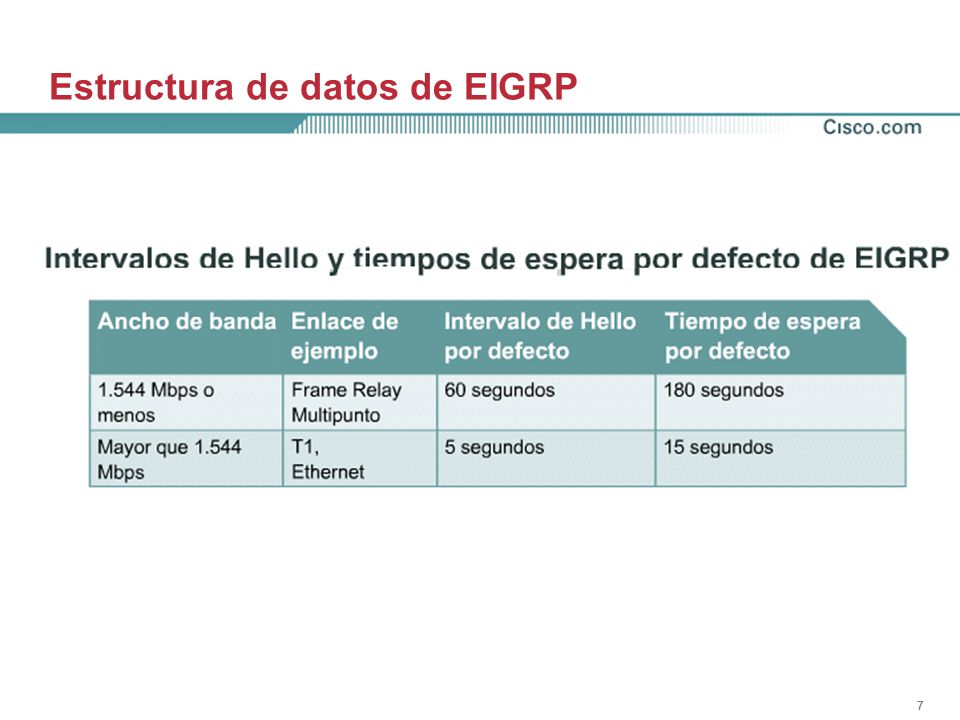

7 Estructura de datos de EIGRP

8 Algoritmo DUAL de EIGRP

9 Configuración de EIGRP

10 Resumen de rutas con EIGRP

11 Verificación básica de EIGRP

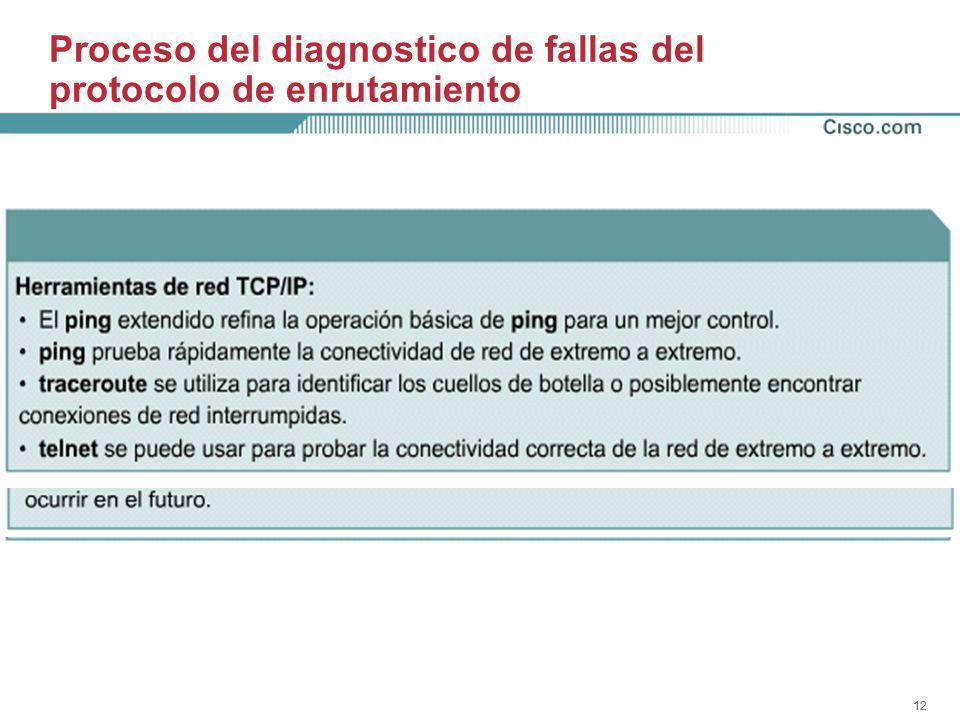

12 Proceso del diagnostico de fallas del protocolo de enrutamiento

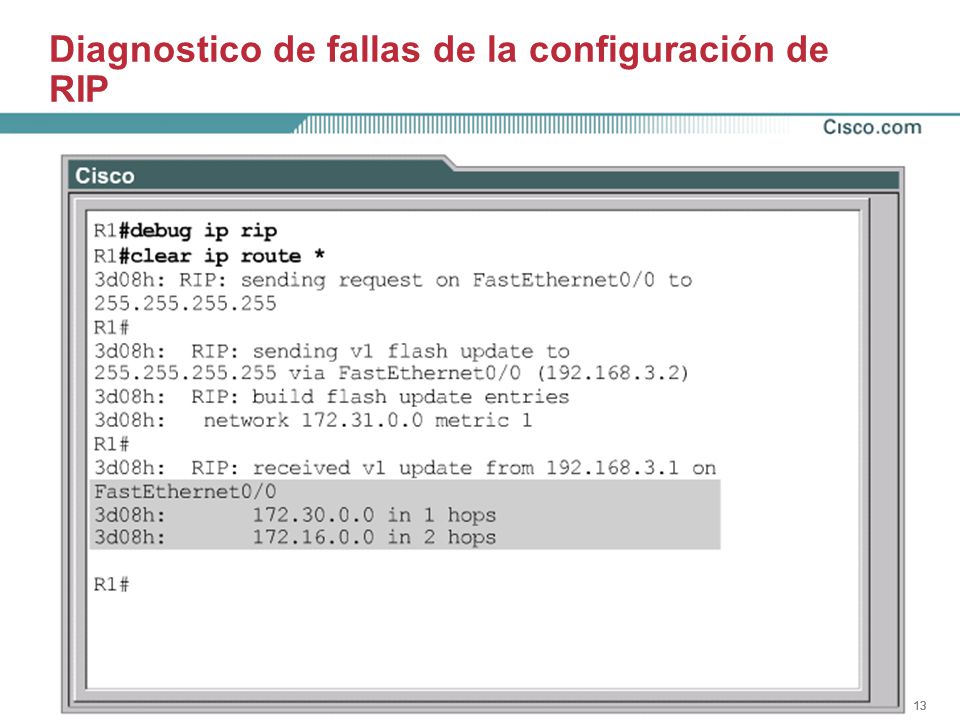

13 Diagnostico de fallas de la configuración de RIP
Si las rutas de RIP no se publican verifique los siguiente: Conectividad de capa 1 y capa 2 Esquema de subredes RIP v1 no acepta VLSM Concordancia del enrutamiento de RIP v1 y v2 Sentencias de red faltantes o asignación incorrecta de las mismas Interfaces desactivadas

14 Diagnostico de fallas de la configuración de IGRP
SI IGRP no parece funcionar correctamente verifique lo siguiente: Conectividad de capa 1 y capa 2 Coincidencia de los numero de sistemas autónomos Sentencias de red faltantes o asignación incorrecta de las mismas Interfaces desactivadas

15 Diagnostico de fallas de la configuración de EIGRP
Razones por las que EIGRP no puede funcionar correctamente: Conectividad de capa 1 y capa 2 Coincidencia de los numero de sistemas autónomos Enlaces congestionados o inhabilitados Sentencias de red faltantes o asignación incorrecta de las mismas Interfaces desactivadas El auto resumen esta activo en redes discontinuas

16 Diagnostico de fallas de la configuración de OSPF
Los problemas de operación de OSPF se producen por las siguientes razones: Dificultades en la formación de adyacencias Sincronización de temporizadores Anuncio incorrecto de la red y del wildcard u omisión del mismo Interfaces inactivas Router de la misma área con asignación de distinta área

17
