Las Bodegas de Datos (Data warehouses)

Presentación del tema: "Las Bodegas de Datos (Data warehouses)"— Transcripción de la presentación:

1 Las Bodegas de Datos (Data warehouses)
Francisco Moreno Universidad Nacional Medellín

2 Introducción Problemas evidenciados en bases de datos (BD) operativas con respecto a informes para la toma de decisiones: - Su generación es laboriosa (codificación) - Tiempos de respuesta inaceptables (días, semanas) para los usuarios  Dificultades para analizar gran cantidad de datos

3 Introducción Una bodega de datos (data warehouse DW) permite:
- Dar respuestas instantáneas a consultas para la toma de decisiones - Identificar estrategias efectivas en determinadas áreas del negocio (Ej: Impacto de una política de promoción de un producto) - Analizar al instante grandes volúmenes de datos

4 Sistemas de Soporte de Decisiones (DSS)
Un DW hace parte de un DSS. Componentes de un DSS: - DW: BD especializada para el apoyo a la toma de decisiones - Extractor y depurador (filtro) de datos desde las BD operativas - Herramienta de construcción de informes - Herramienta de presentación (gráficos)

5 Construcción de informes BD operativas
Extracción y Filtrado de datos Construcción de informes BD operativas Bodega de Datos Análisis y toma de decisiones Presentación

6 Un DSS permite por ejemplo:
- Comparar tasas de crecimiento durante un periodo - Establecer la relación entre dos variables. Ej: Tipos de publicidad vs. Ventas - Pronosticar

7 Un DSS ayuda en: El conocimiento del cliente y sus tendencias La predicción del comportamiento en el mercado de nuevos productos La detección de clientes de alto riesgo y minimizar el riesgo de perderlos

8 Datos DSS Datos Operativos Altamente normalizados
Registran operaciones diarias Los datos de un “objeto” están esparcidos en varias tablas Ej: una venta Muchas tablas, cada una con pocos atributos Actualizaciones en tiempo real Datos resúmenes (consolidados) de los datos operativos Registran operaciones durante un período específico Datos de naturaleza histórica Suelen existir jerarquías de clasificación, niveles de agregación. Ej: Tienda  Ciudad  Región Tiende a haber desnormalización Pocas tablas, cada una con muchos atributos Orientados esencialmente a consultas Gran tamaño Actualizaciones en lote

9 Requisitos de un SGBD (Sistema de Gestión de BD) para soportar un DSS:
- Manejo eficiente de consultas con datos desnormalizados* - Herramientas avanzadas para extraer, filtrar e integrar datos desde las BD operativas - Herramientas de análisis de datos para el usuario final * Un aspecto que se está evidenciando hoy en las bases de datos no-SQL, no relacionales.

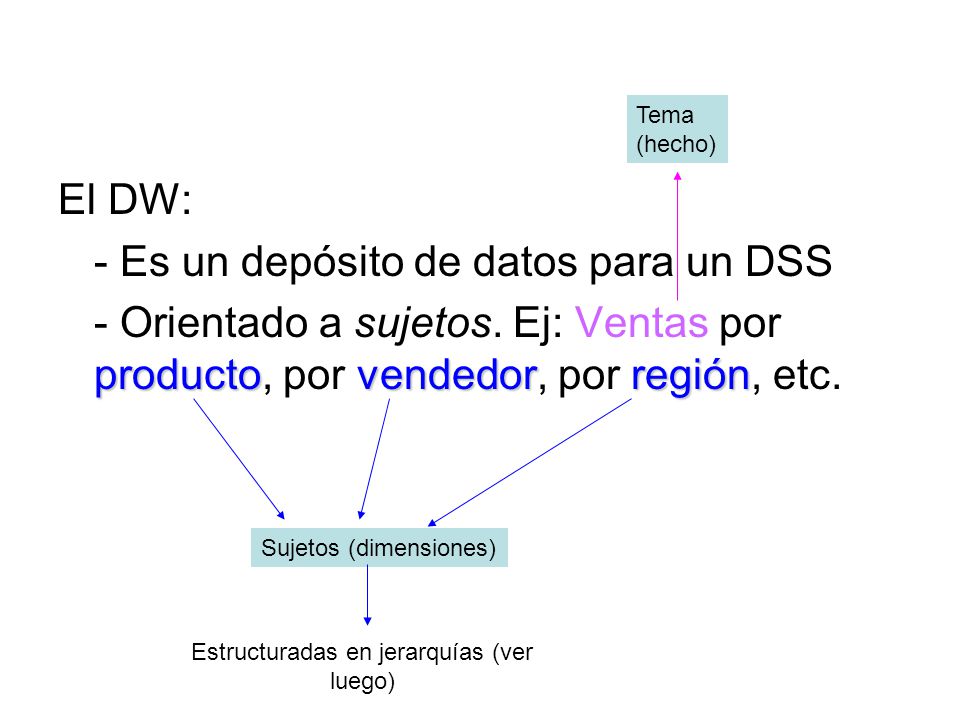

10 Estructuradas en jerarquías (ver luego)
Tema (hecho) El DW: - Es un depósito de datos para un DSS - Orientado a sujetos. Ej: Ventas por producto, por vendedor, por región, etc. Sujetos (dimensiones) Estructuradas en jerarquías (ver luego)

11 Extracción de Datos Extraer Filtrar Trasformar Integrar Clasificar Agregar Resumir Bodega de datos BD operativas

12 - Compleja: como los datos usualmente provienen de diferentes fuentes
Creación del DW: - Compleja: como los datos usualmente provienen de diferentes fuentes presentan diferentes formatos - Requiere tiempo*, dinero y esfuerzo considerables * 1 a 3 años, quizás más… Lessons from a Successful Data Warehouse Implementation Porter & Rome

13 Debido a lo anterior se crean a veces más
bien “mercados de datos” (data marts): - Menor alcance y tamaño - Apoyan solo un sector de la empresa Ej: para un departamento específico - Se adaptan a las particularidades de los gerentes de cada sector - Son un “vehículo de prueba” (para todos los usuarios) que permite observar el beneficio de un DW

14 10 aspectos clave en un DW El DW debería estar separado de las fuentes operativas El DW suele integrar datos de diversas fuentes El DW contiene datos históricos que abarcan un amplio horizonte de tiempo Los datos en el DW son capturados en un punto dado del tiempo

15 5. Los datos en el DW están orientados a sujetos
Ejemplo: Tarifación, Facturación, Registro de Ventas Vs Ejemplo: Clientes, Productos, Vendedores etc. 5. Los datos en el DW están orientados a sujetos 6. Los datos motivan el desarrollo del DW, los procesos motivan el método clásico 7. Los datos en el DW tienden a ser de solo lectura, pero hay actualizaciones periódicas (por lotes)

16 8. El DW puede contener datos con varios niveles de detalle: datos ligeramente resumidos y datos altamente resumidos 9. El ambiente (DSS) del DW dispone de un sistema que rastrea las fuentes, extrae y trasforma datos 10. Hay poca actualización de datos, es decir, el ambiente de los datos es relativamente estático

17 Es posible: A partir de un DW derivar diferentes data marts A partir de un conjunto de data marts generar el DW  Usualmente es más complejo

18 Los DSS incluyen técnicas para el análisis de datos multidimensionales (DM): OLAP
OLAP incluye: Gráficos de presentación avanzados Funciones avanzadas de consulta de agregados (navegación por las dimensiones Ej: semana  mes  trimestre  año) Funciones de pronóstico ¿qué sucederá si? Análisis What if

19 Vista Operativa de las ventas Número Fecha Cliente 111 Ago 3/04 7172
129 135 7865 … 218 Oct 1/04 222 Oct 2/04 Tabla Factura

20 Producto Nombre Precio_unidad
Vista Operativa de las ventas Producto Nombre Precio_unidad p1 Mesa 500 p3 Silla 300 p2 Loro 200 Tabla Producto

21 Num_fac Producto Cantidad
Vista Operativa de las ventas Num_fac Producto Cantidad 111 p1 2 p3 3 129 1 135 218 p2 222 Tabla Detalle_Factura

22 Dimensión Tiempo (a nivel día)
Vista Multidimensional de las ventas Versión 1 Dimensión Cliente Dimensión Tiempo (a nivel día) … Ago 3/04 Oct 1/04 2/04 Totales 7172 2400 200 2800 7865 1000 3400 3800 Se proporcionan agregados para ambas dimensiones Gran Total

23 Dimensión Tiempo (a nivel mes)
Vista Multidimensional de las ventas Versión 2 Dimensión Cliente Dimensión Tiempo (a nivel mes) … Ago 04 Sep Oct Totales 7172 2400 400 2800 7865 1000 3400 3800 Se proporcionan agregados para ambas dimensiones Gran Total

24 El DW contiene los datos de soporte para la toma de decisiones
OLAP permite acceder y analizar tales datos (aunque es posible por medio de OLAP acceder directamente a una BD operativa) Los DM se pueden guardar en BD relacionales o en BD especializadas para DM

25 Lógica de Procesamiento
Sistema OLAP Bodega de datos Motor OLAP Lógica de Procesamiento Análitico BD operativas

26 ROLAP: Extensión a los SGBD relacionales
para soportar OLAP. Ofrece: - Soporte para DM (esquema en estrella, ver luego) - Lenguaje de acceso y desempeño de consultas optimizadas para DM - Soporte para grandes BD - Estructuras de almacenamiento especiales (índices, dimensiones, etc.)

27 MOLAP: Usa técnicas especiales para
guardar los datos en matrices de n dimensiones. Conceptualmente se ven como cubos (tres dimensiones) o hipercubos (n dimensiones) Raleza del cubo: Medida que indica que tan poblado está un cubo. Ej: Podría haber muchos productos que no se vendieron en un período en una región dada

28 Los SGBD que soportan MOLAP se denominan SGBD multidimensionales
Usan técnicas especiales para almacenar los cubos poco poblados (cubos con muchas celdas vacías) Nótese que en ROLAP una combinación que no existe (por ej. un pdto, período y región específicos) simplemente no se almacena

29 Algunos productos combinan los enfoques ROLAP y MOLAP (OLAP Híbrido: HOLAP)
C.J. Date: “Hay muchas controversias sobre cual de estos tres enfoques es mejor”

30 ROLAP Esquema en estrella: Técnica de modelado de datos usada
para soportar DM en BD relacionales.

31 Esquema en estrella Componentes: Hechos
Es un tema de análisis de interés para la organización. Ej: Ventas, Envíos, Goles, Crímenes, etc. Los hechos conforman la tabla de hechos  Centro del esquema en estrella, rodeada por las dimensiones

32 Un hecho tiene medidas, i. e
Un hecho tiene medidas, i.e., indicadores que los analistas evalúan y generan informes. Por ejemplo, el número de unidades vendidas y el valor de una venta son medidas típicas de una venta.

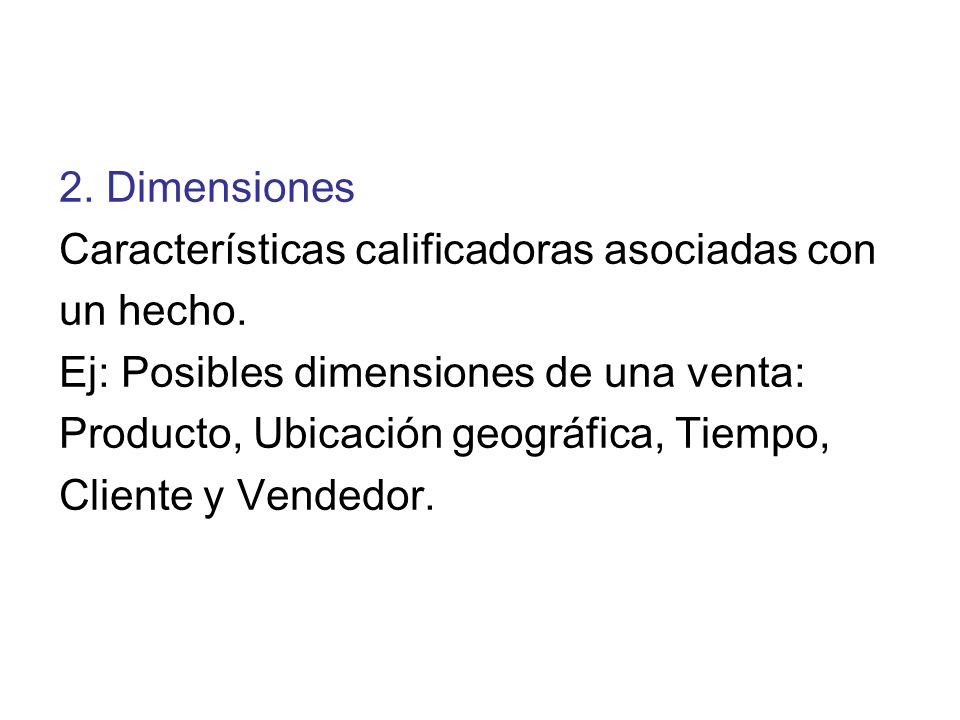

33 2. Dimensiones Características calificadoras asociadas con un hecho. Ej: Posibles dimensiones de una venta: Producto, Ubicación geográfica, Tiempo, Cliente y Vendedor.

34 Número de unidades vendidas Valor de ventas
Dimensión Producto Considerarla granularidad del tiempo a usar… Televisor LG32 Dimensión Tiempo Dimensión Ubicación 12 Jul. 05 Hecho de Ventas 10 Éxito Robledo Medida: Número de unidades vendidas Medida: Valor de ventas

35 3. Niveles Componentes de las dimensiones. Organizados jerárquicamente. Ej: Dimensión Ubicación: Tienda  Ciudad  Estado  Región Dimensión Tiempo: Día  Mes  Trimestre  Año Semana

36 Los niveles pueden tener atributos, por ejemplo, Store_id, Sto_name y Sto_description pueden ser atributos del nivel Tienda.

37 Las dimensiones son “la lupa” a través de la cual se estudian los hechos.
Ej: Un hecho de venta es efectuado en una tienda, “al aumentar” se llega a la ciudad en la que está ubicada esa tienda, al aumentar de nuevo se llega al estado de esa ciudad y así sucesivamente

38 El modelo de DM se puede representar conceptualmente mediante un cubo (hipercubo).
Es posible consultar secciones del cubo “rebanadas” y otros tipos de consultas (mediante OLAP) En MOLAP estos cubos se almacenan en matrices especiales.

39 N ¿Qué representa esta “tajada”? Ó ¿Qué representa esta “tajada”? I C A C I B U P R O D U C T Los hechos de ventas se guardan en las celdas de la intersección de cada dimensión Producto, Tiempo y Ubicación T I E M P O ¿Qué representa esta “tajada”?

40 Tajada Azul: Producto x Ubicación en un tiempo específico
# # # P R O D U C T # # # # # # Tajada Azul: Producto x Ubicación en un tiempo específico

41 Tajada Naranja: Producto x Tiempo
# # # P R O D U C T # # # # # # Tajada Naranja: Producto x Tiempo en un lugar específico

42 Tajada Rosa: Tiempo x Ubicación con un producto específico
# # # T I E M P O # # # # # # Tajada Rosa: Tiempo x Ubicación con un producto específico

43 Operaciones sobre el cubo
Roll-up: transforma medidas detalladas en medidas agregadas a un mayor nivel. Por ejemplo, pasar medidas que están a nivel de ciudad a nivel de país o medidas que están a nivel de día a nivel de mes. Nota: los nombres y definiciones de algunas de estas operaciones pueden variar en la literatura.

44 Roll-up Nota: Aquí la dimensión Ubicación se llama igual que su nivel inferior Store.

45 Operaciones sobre el cubo
Drill-down: Ejecuta la operación contraria a roll-up, i.e., se mueve de un nivel general a uno más detallado, ofreciendo de esta forma una visión más detallada de los datos. Por ejemplo, pasar medidas que están a nivel de trimestre a nivel de mes o medidas que están a nivel de país a nivel de ciudad

46 Drill-down Time (Month)

47 Operaciones sobre el cubo: Pivot
Pivot: rota los ejes del cubo para ofrecer una presentación alternativa de los datos.

48 Operaciones sobre el cubo: Slice
Slice: realiza una selección sobre una dimensión. Por ejemplo, mostrar solo los datos de las tiendas de Paris.

49 Operaciones sobre el cubo: dice
Dice: realiza una selección en dos o más dimensiones, generando un subcubo.

50 A partir del cubo se puede calcular por ejemplo:
Otras operaciones: drill-across (op. entre cubos), drill-through (op. entre un cubo y los sistemas operacionales) A partir del cubo se puede calcular por ejemplo: Total de ventas Total de ventas de un producto dado Navegar por las dimensiones: Total de ventas por región*. * Suponiendo la Dimensión Ubicación: Tienda  Ciudad  Estado  Región

51 ubicación (sin importar el tiempo) P R O D U C T
Ó I C A C I B U Total de Ventas de cada producto en cada ubicación (sin importar el tiempo) P R O D U C T P R O D U C T Total de Ventas de cada producto sin importar la ubicación ni el tiempo T I E M P O Total de Ventas

52 Nótese que el total de ventas de cada producto (sin importar la ubicación ni el tiempo) se puede calcular directamente desde el cubo, aunque es costoso, o a partir del total de ventas de cada producto en cada ubicación (sin importar el tiempo),  más eficiente Igual sucede con el gran total de ventas…

53 Por lo anterior, se suelen almacenar algunos de estos datos agregados junto con el cubo
El problema es el espacio y la coordinación de los datos del cubo con estos datos precalculados

54 Representación del Esquema en Estrella
TIEMPO Time_id Time_year Time_quarter Time_month Time_day UBICACIÓN Store_id Sto_name Sto_description Región_id State_id City_id 1 1 VENTAS Time_id Store_id Cust_id Prod_id Sales_qty Sales_price Sales_total M M 365 registros 25 registros PRODUCTO Prod_id Prod_description Prod_type_id Prod_brand Prod_color Prod_size Prod_package Prod_price M M CLIENTE Cust_id Cust_lname Cust_fname Cust_initial Cust_dob * registros 1 Agregados de Ventas diarias por tienda, cliente y producto 1 125 registros Medidas 3000 registros * No necesariamente todas las combinaciones de las cuatro dimensiones

55 La clave primaria de la tabla de hechos
La clave primaria de la tabla de hechos* está formada por la clave foránea hacia cada una de las tablas de dimensiones Usualmente hay múltiples esquemas en estrella en el sistema y pueden compartir dimensiones entre ellas Las dimensiones se pueden normalizar dando lugar al esquema de copo de nieve o de constelación: * En una implementación relacional

56 Dimensión UBICACIÓN normalizada
Dimensión TIEMPO CIUDAD City_id City_name State_id TIENDA Store_id Sto_name Sto_description City_id 1 1 M VENTAS Time_id Store_id Cust_id Prod_id Sales_qty Sales_price Sales_total M M 1 ESTADO State_id State_name Región_id REGIÓN Región_id Región_name M 1 Dimensión CLIENTE Dimensión PRODUCTO

57 Notación de Malinowski
a) Nivel, b) Jerarquía entre niveles, c) Cardinalidades y d) Hecho

58 Notación de Malinowski
UBICACIÓN TIEMPO VENTAS CLIENTE PRODUCTO Sales_qty Sales_price Sales_total También se pueden mostrar los atributos y los niveles de cada dimensión:

59 Notación de Malinowski
Dimensión UBICACIÓN CIUDAD City_id City_name TIENDA Store_id Sto:name Sto_description Dimensión TIEMPO VENTAS ESTADO State_id State_name Dimensión CLIENTE Dimensión PRODUCTO Sales_qty Sales_price Sales_total REGIÓN Región_id Región_name

60 Sobre el DW: Ralph Kimball: “Resístase a la normalización…los esfuerzos para ahorrar espacio son una pérdida de tiempo…las tablas de dimensión normalizadas destruyen la habilidad para navegar” C. J. Date: “Debe quedar claro que tal ‘disciplina’ conducirá con seguridad a una redundancia sin control y probablemente incontrolable”

61 Es posible también crear tablas de hechos a diferentes niveles de agregación para facilitar los cálculos y mejorar el tiempo de respuesta de las consultas:

62 Tablas de hechos con diferentes niveles de granularidad
VENT_REGIÓN Time_id Región_id Cust_id Prod_id Sales_reg_qty Sales_reg_price Sales_reg_total REGIÓN Región_id … VENT_CIUDAD Time_id City_id Cust_id Prod_id Sales_city_qty Sales_city_price Sales_city_total ESTADO State_id … CIUDAD City_id … VENT_ESTADO Time_id State_id Cust_id Prod_id Sales_sta_qty Sales_sta_price Sales_sta_total VENT_TIENDA Time_id Store_id Cust_id Prod_id Sales_sto_qty Sales_sto_price Sales_sto_total TIENDA Store_id … Nota: Aquí no se muestran las otras dimensiones que “rodean” a las tablas de ventas

63 En el diseño del DW se deben considerar entre muchas cosas:
Desnormalización Manejo de agregados ¿cuáles se van a necesitar? Manejo del tiempo (nivel de detalle: día, mes, semana, etc.) Igualmente se debe considerar el nivel de detalle (granularidad) para cada dimensión.

64 Minería de Datos Permite:
Agrupar, clasificar o identificar secuencias de datos Descubrir relaciones ocultas entre los datos Descubrir patrones, tendencias, desviaciones Pronosticar Ej: Existe un 90% de probabilidad de que el 82% de los clientes que compran un TV de 32 pulgadas nuevo compren un “teatro en casa” en las cuatro semanas siguientes

65 Minería de Datos Una compañía telefónica encontró que aproximadamente clientes supuestamente residenciales gastaban más de 1000 US$ en facturas telefónicas. Después de un estudio adicional se detectó que eran pequeños negocios que trataban de evitar pagar las tarifas comerciales. Algunas técnicas de minería se detallarán más adelante en el curso.
