1 Supernodo casero con Linksys y DD-WRT

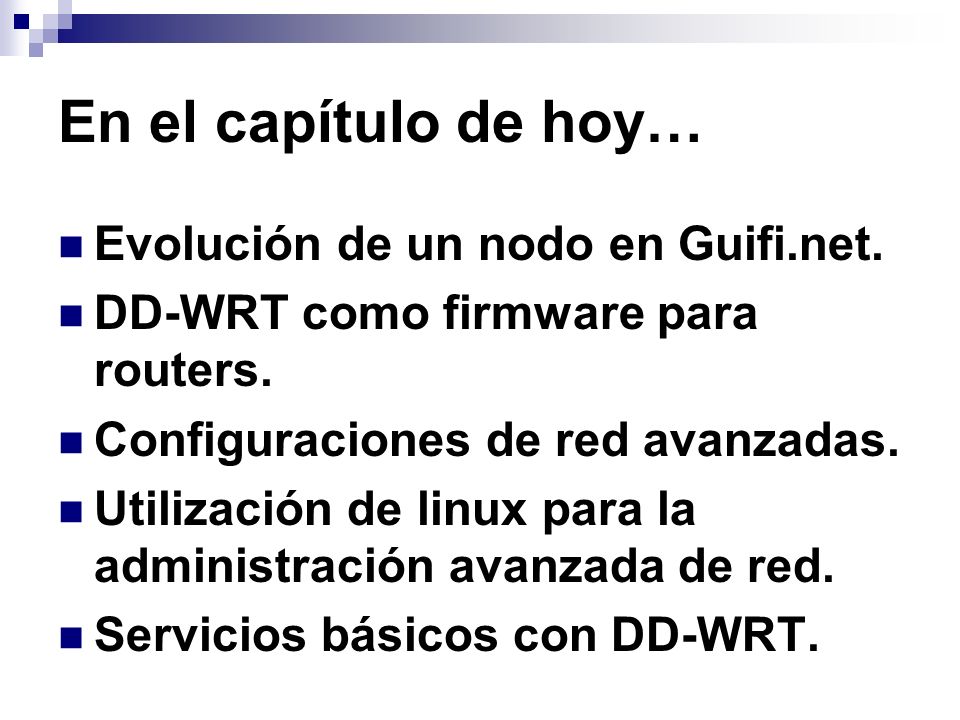

2 En el capítulo de hoy… Evolución de un nodo en Guifi.net. DD-WRT como firmware para routers. Configuraciones de red avanzadas. Utilización de linux para la administración avanzada de red. Servicios básicos con DD-WRT.

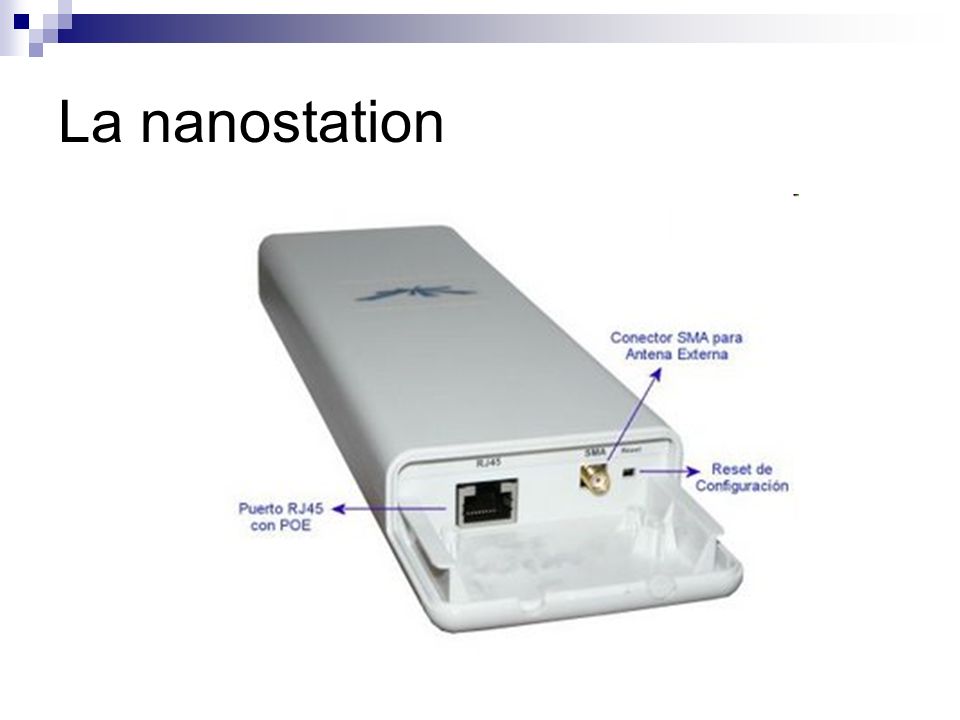

3 La nanostation

4 Config 1: Modo bridge La nano recibe por un extremo y envía por el otro. Nivel 2 (enlace). Muy simple y cómodo. La config TCP/IP de red (nivel 3) la realizará el PC.

5 Config 2: Modo router a 1 PC La nano parte la red en 2 segmentos: WAN (wireless) y LAN (Ethernet). Se crea una subred privada y se hace NAT. Sólo podemos conectar a 1 equipo. Esto empieza a complicarse.

6 Config 3: Modo router con router

7 Config 4: Modo bridge con router

8 Conexiones del linksys

9 Supernodo casero

10 Gestionamos 1 nano en modo cliente que establece el enlace con otro nodo. Gestionamos 2 nanos en modo AP que permiten conexiones de clientes, cada una con su subred de IPs. Puede que tenemos que dar acceso a casa, con una IP pública. Os dije que esto se iba a complicar.

11 Supernodo casero Nuestro modesto nodo pasa a ser parte implicada en la red. Enrutamos 2 subredes públicas y conectamos con otro router. Ya no somos un simple gateway. No sólo debemos encaminar nuestro tráfico hacia fuera, debemos encaminar el tráfico de fuera hacia adentro.

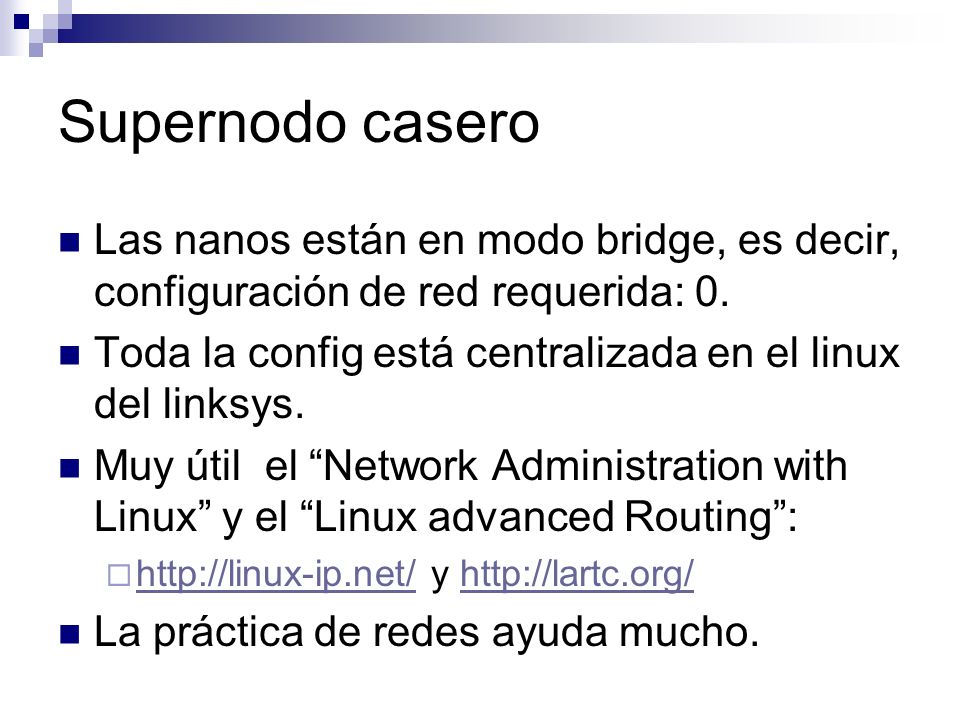

12 Supernodo casero Las nanos están en modo bridge, es decir, configuración de red requerida: 0. Toda la config está centralizada en el linux del linksys. Muy útil el Network Administration with Linux y el Linux advanced Routing: y La práctica de redes ayuda mucho.

13 Supernodo casero El firmware de Linksys es incapaz de gestionar esa configuración. Necesitamos un firmware de 3ros, que funcione en en HW del Linksys, capaz de realizarlo. Opciones: DD-WRT y OpenWRT. Voy a explicar DD-WRT, pero los conceptos son los mismos para OpenWRT.

14

15

16 Basado en Linux. Se instala en múltiples arquitecturas. GPLv2. IPv6, WDS, RADIUS, QoS avanzado, overclocking, JFFS2, cliente Samba, SSH, UPnP, Wake on Lan, WatchDog, Firewall avanzado, SNMP, instalación de SW adicional,etc.

17 Controversia en los últimos años. Parece que no sigue los términos de la GPL. Incorpora módulos no GPL. Vende una versión comercial con código no abierto (control de tráfico por usuario). El interfaz web es un componente no GPL al que ofuscan el código.

18 Buscamos el firm que nos interesa desde su web.

19 Hay varias versiones de firm. La std-generic va de perlas para lo que queremos.

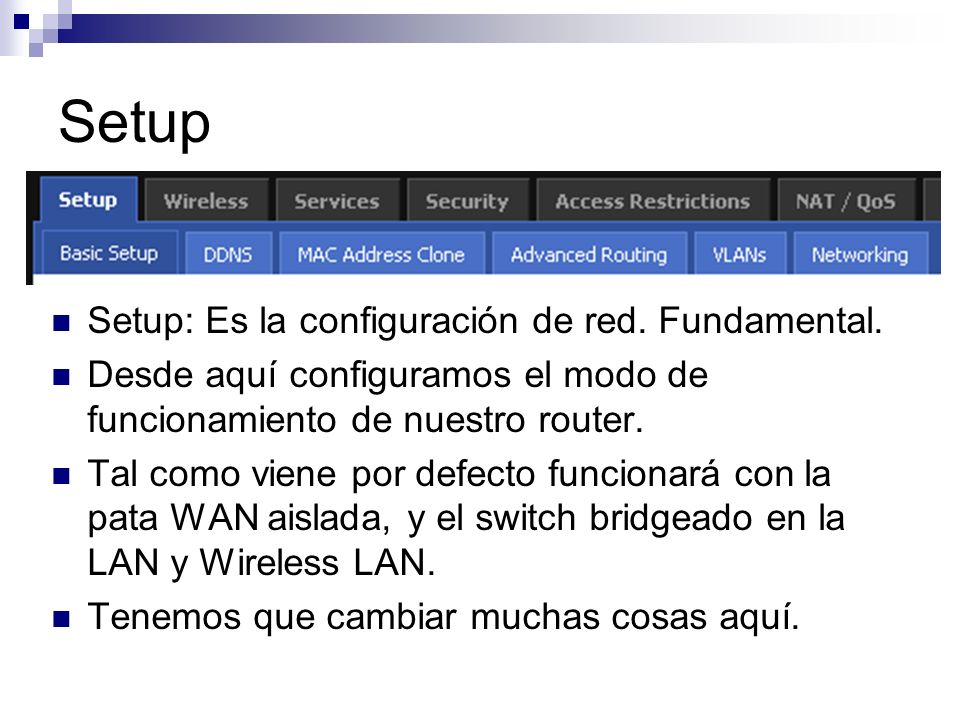

20 Setup Setup: Es la configuración de red. Fundamental. Desde aquí configuramos el modo de funcionamiento de nuestro router. Tal como viene por defecto funcionará con la pata WAN aislada, y el switch bridgeado en la LAN y Wireless LAN. Tenemos que cambiar muchas cosas aquí.

21 Setup Configuración WAN.

22 Setup Nombre del router

23 Setup Configuración LAN

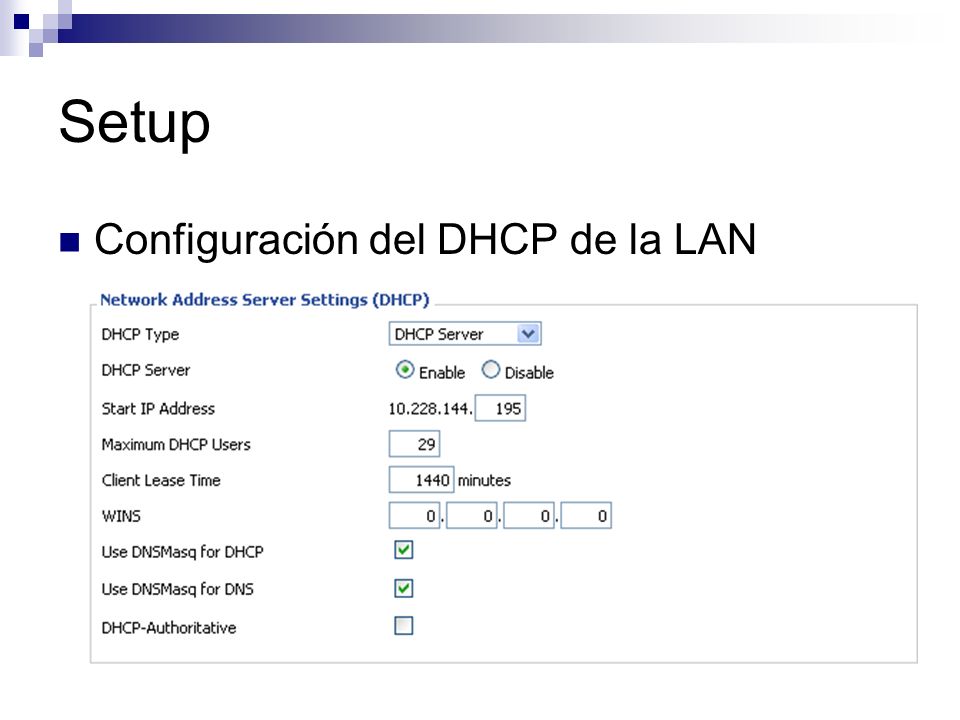

24 Setup Configuración del DHCP de la LAN

25 Setup > Advanced Routing Definimos el modo de funcionamiento del router, normalmente Gateway/NAT. Desde aquí no podemos configurar el enrutado dinámico.

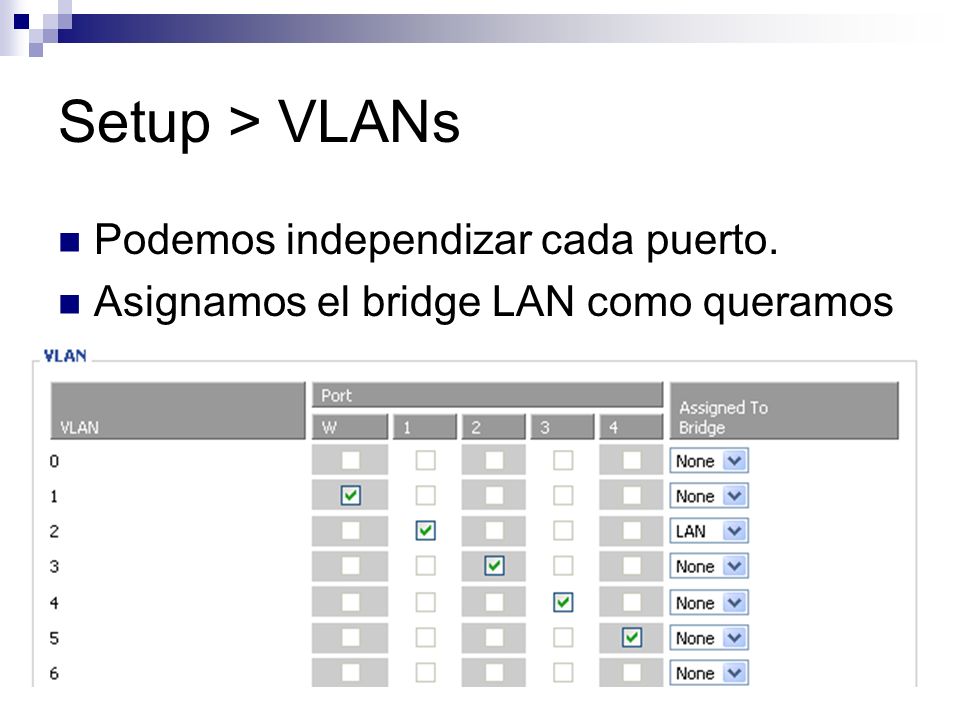

26 Setup > VLANs Podemos independizar cada puerto. Asignamos el bridge LAN como queramos

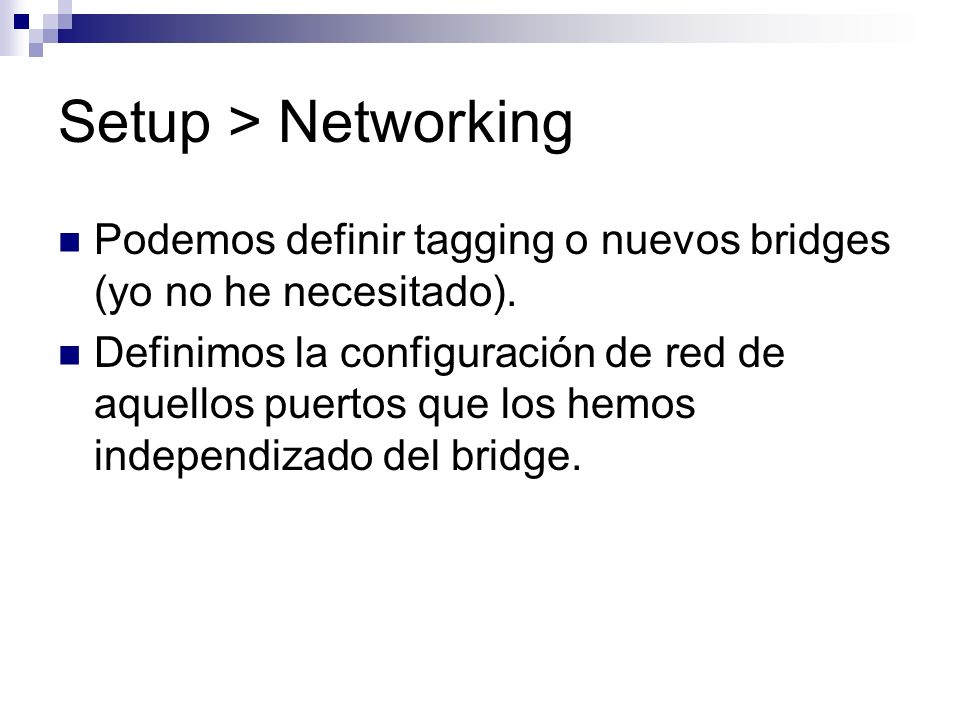

27 Setup > Networking Podemos definir tagging o nuevos bridges (yo no he necesitado). Definimos la configuración de red de aquellos puertos que los hemos independizado del bridge.

28 Setup > Networking

29 Wireless Cambio de la configuración WLAN de la radio integrada. Podeis poner cualquier tipo de seguridad a la red inalámbrica, cambiar parámetros de la radio o activar el WDS. No lo veremos en esta presentación.

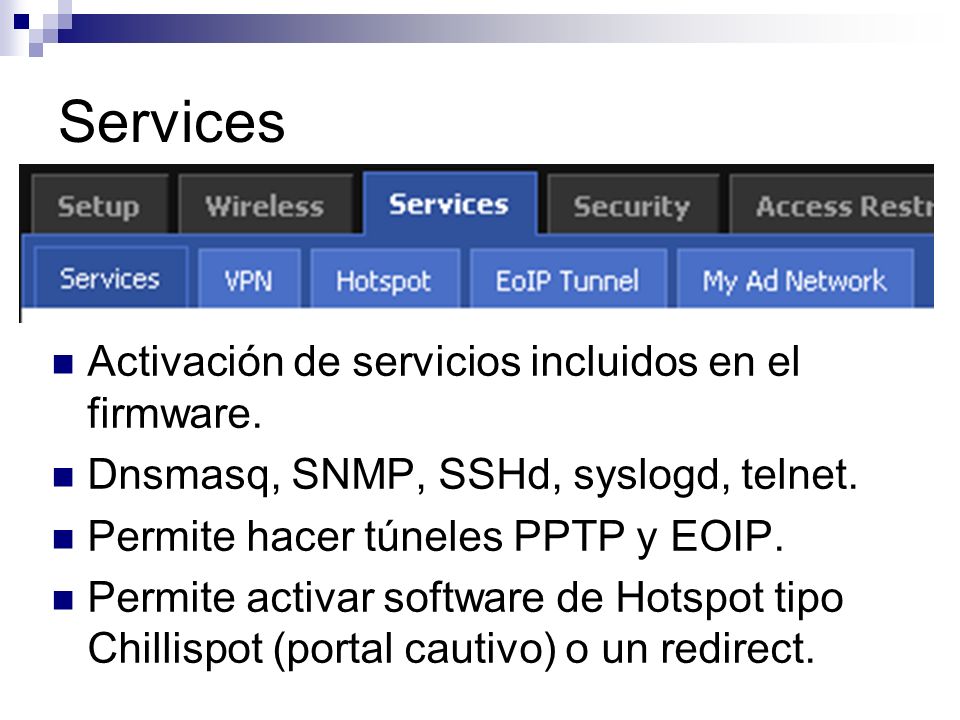

30 Services Activación de servicios incluidos en el firmware. Dnsmasq, SNMP, SSHd, syslogd, telnet. Permite hacer túneles PPTP y EOIP. Permite activar software de Hotspot tipo Chillispot (portal cautivo) o un redirect.

31 Services Activación del demonio SSHd. Permite añadir autorizaciones.

32 Services Dnsmasq como servidor DNS y DHCP

33 Services Herramientas de medición de tráfico Posibilidades: Demonio ttraf. Demonio snmp. Demonio rflow (ntop)

34 Security Lleva un firewall integrado. Útil en la configuración de LAN privada. A mi me dio problemas con las reglas al pasar al modo router, así que lo tengo desactivado. Puedes habilitar el paso de tráfico de VPNs (IPSec, PPTP, L2TP).

35 Access Restrictions Permite bloquear accesos por URL, por keyword, por servicios o no permitir internet determinados días de la semana. Yo no lo uso, pero puede ser útil para bloquear P2P o megaupload si la cosa se desmadrara.

36 NAT/QoS Redirecciones de puertos. Zona desmilitarizada. Poco útil en este caso en concreto. Qos: No lo uso.

37 Administration Activación de acceso remoto al DD-WRT. Cron, Overclocking, CIFS mount. Watchdog. Comandos a ejecutar una vez arrancado. Wake on Lan. Valores por defecto, actualizar firmware, backup de configuraciones.

38 Administration En el apartado Management habilitamos el acceso al interfaz web, el acceso remoto al router y el cron.

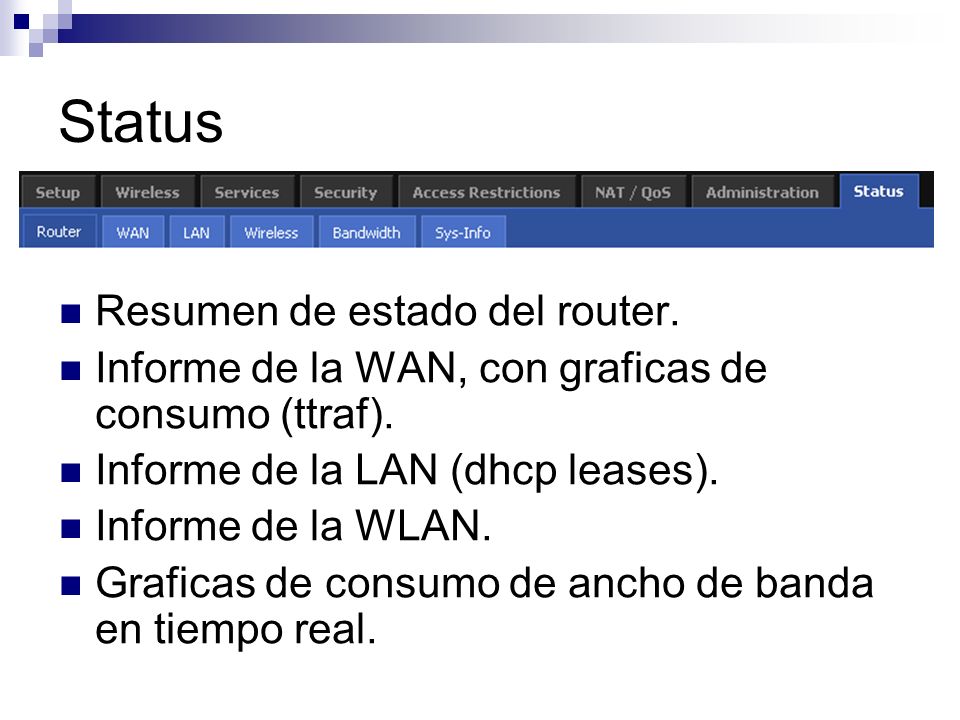

39 Status Resumen de estado del router. Informe de la WAN, con graficas de consumo (ttraf). Informe de la LAN (dhcp leases). Informe de la WLAN. Graficas de consumo de ancho de banda en tiempo real.

40 Independizando el bridge

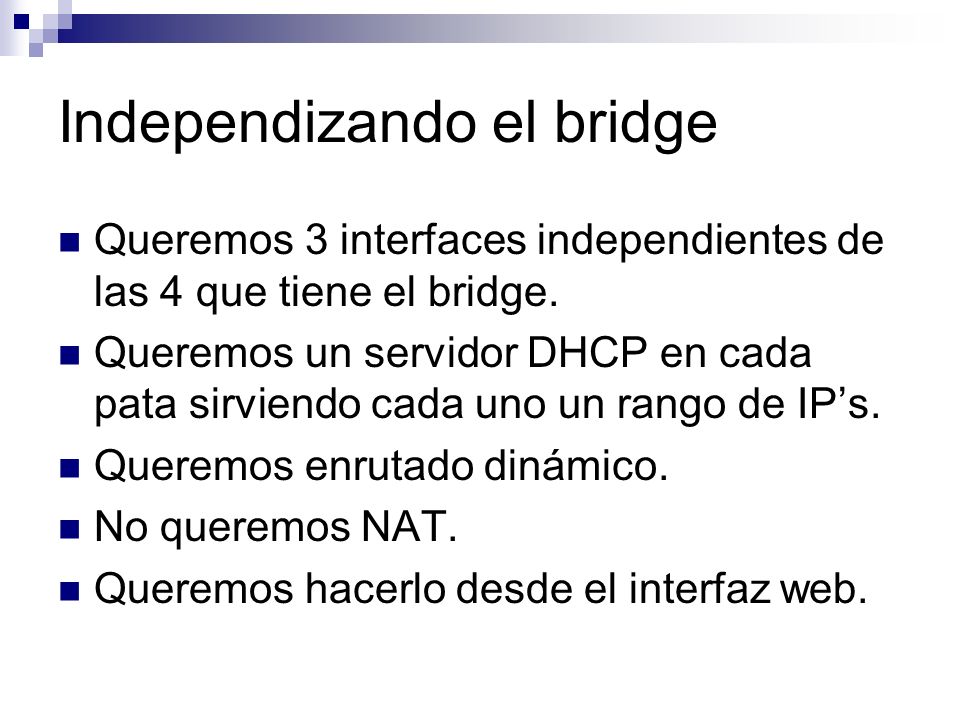

41 Queremos 3 interfaces independientes de las 4 que tiene el bridge. Queremos un servidor DHCP en cada pata sirviendo cada uno un rango de IPs. Queremos enrutado dinámico. No queremos NAT. Queremos hacerlo desde el interfaz web.

42 Independizando el bridge

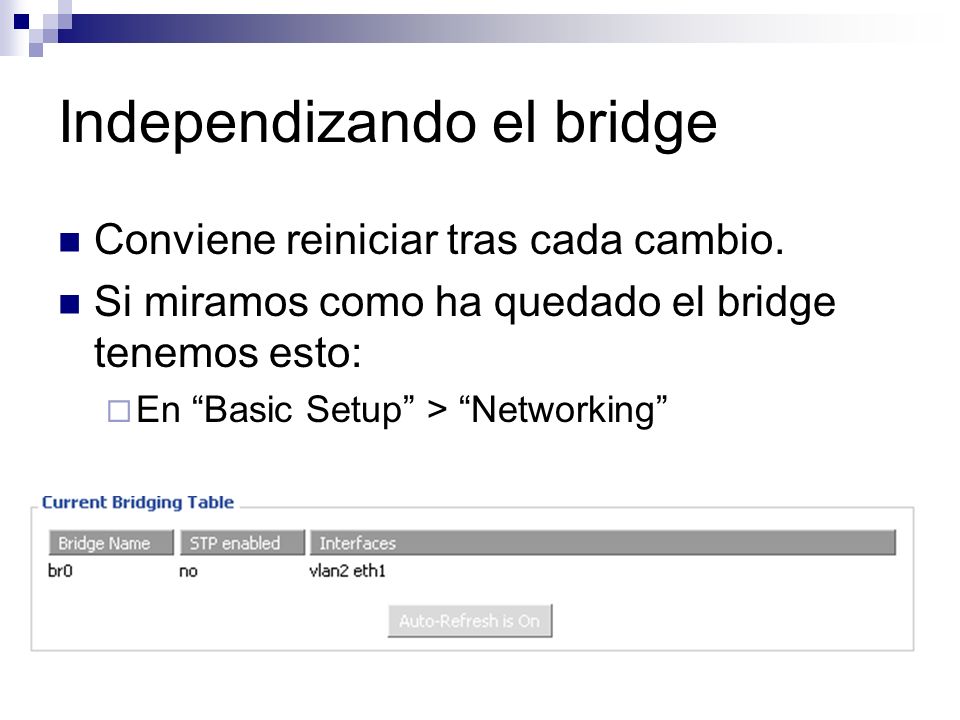

43 Conviene reiniciar tras cada cambio. Si miramos como ha quedado el bridge tenemos esto: En Basic Setup > Networking

44 Independizando el bridge Tenemos independizados los conectores. Les conectamos una nano en modo bridge a cada uno de ellos. Las Vlanes no tienen IP configurada. Accedamos de nuevo a Basic Setup > Networking

45 Independizando el bridge

46 Nos faltan los servidores DHCP en cada uno de los interfaces.

47 Bird, enrutado dinámico con OSPF El firmware del DD-WRT incluye de serie el software de enrutado BIRD: En guifi.net Castelló utilizamos OSPF como protocolo de enrutado dinámico. No podemos activar OSPF desde el interfaz de DD-WRT. Tenemos que configurar BIRD una vez arrancado el sistema DD-WRT.

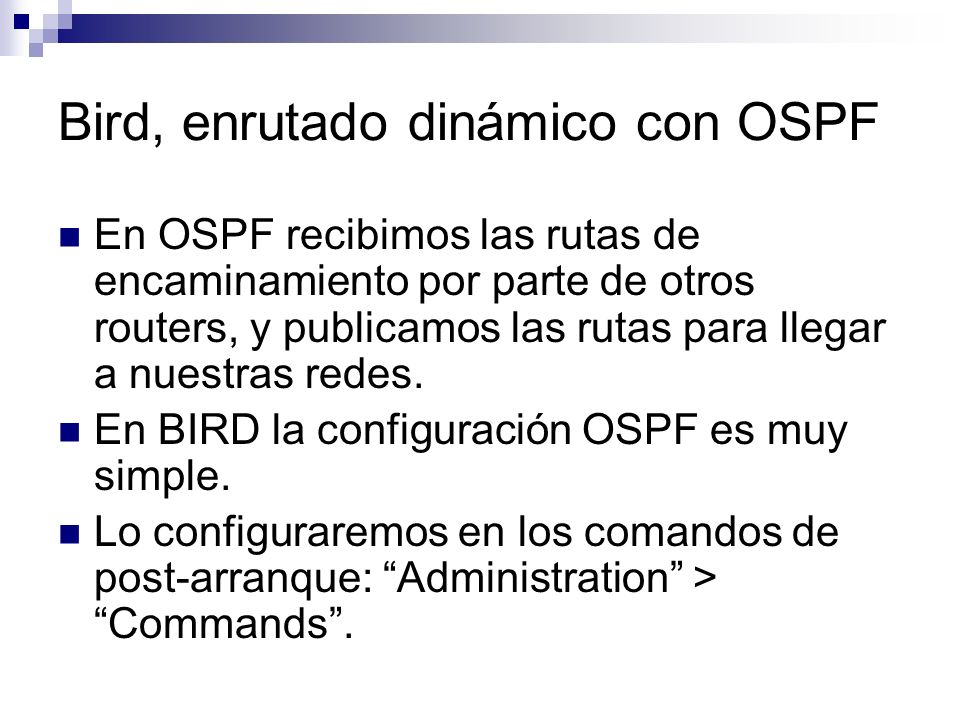

48 Bird, enrutado dinámico con OSPF En OSPF recibimos las rutas de encaminamiento por parte de otros routers, y publicamos las rutas para llegar a nuestras redes. En BIRD la configuración OSPF es muy simple. Lo configuraremos en los comandos de post-arranque: Administration > Commands.

49 Bird, enrutado dinámico con OSPF mkdir /tmp/bird echo ' router id ; log syslog { trace }; protocol kernel { learn; persist; scan time 10; import all; export all; } protocol device { scan time 10; } protocol direct { interface "*";} protocol ospf WRT54G_ospf { area 0 { interface "*" { cost 1; authentication none; }; }; }' > /tmp/bird/bird.conf bird -c /tmp/bird/bird.conf

50 Independizando el bridge

51

52

53 Empezamos por la configuración WAN

54 Independizando el bridge Al puerto WAN conectamos la nano que establecerá el enlace como cliente. Se corresponde con el interfaz vlan1. El interfaz eth1 es la wireless.

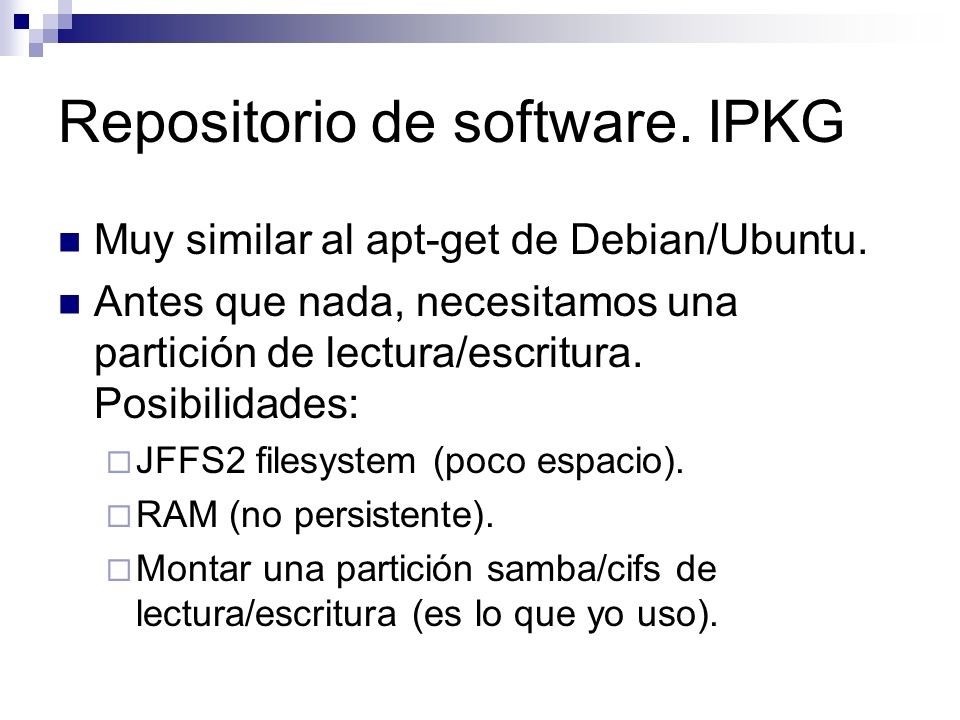

55 Repositorio de software. IPKG Muy similar al apt-get de Debian/Ubuntu. Antes que nada, necesitamos una partición de lectura/escritura. Posibilidades: JFFS2 filesystem (poco espacio). RAM (no persistente). Montar una partición samba/cifs de lectura/escritura (es lo que yo uso).

56 Repositorio de software. IPKG Particion Journaling Flash Filesystem (JFFS2). Necesitas sitio en la flash, yo no tengo. Puedes aprovechar 4MB para software. Directorio: /jffs/ Activar: Administration > Management.

57 Repositorio de software. IPKG Activar partición samba/cifs: Pestaña Administration > Management. Lo monta en /tmp/smbfs

58 Repositorio de software. IPKG Actualizar lista de software: Ipkg –d smbfs update Actualizar versión del software instalado: Ipkg –d smbfs upgrade Listar software: Ipkg –d smbfs list Instalar software: Ipkg –d smbfs install tcpdump

59 Repositorio de software. IPKG Yo tengo instaladas 4 utilidades IPKG en el linksys. Tcpdump Monit Psmisc (fuser, pstree) Procps (top, free, vmstat) No he conseguido instalar, pero está el sofware: Screen Nmap Lsof

60 Repositorio de software. IPKG Para un ordenador de casa podeis instalar: Servidor samba. Servidor DLNA ushare. Servidor música mt-daapd. Apache. Vpnc (Cisco tunel client). Etc.

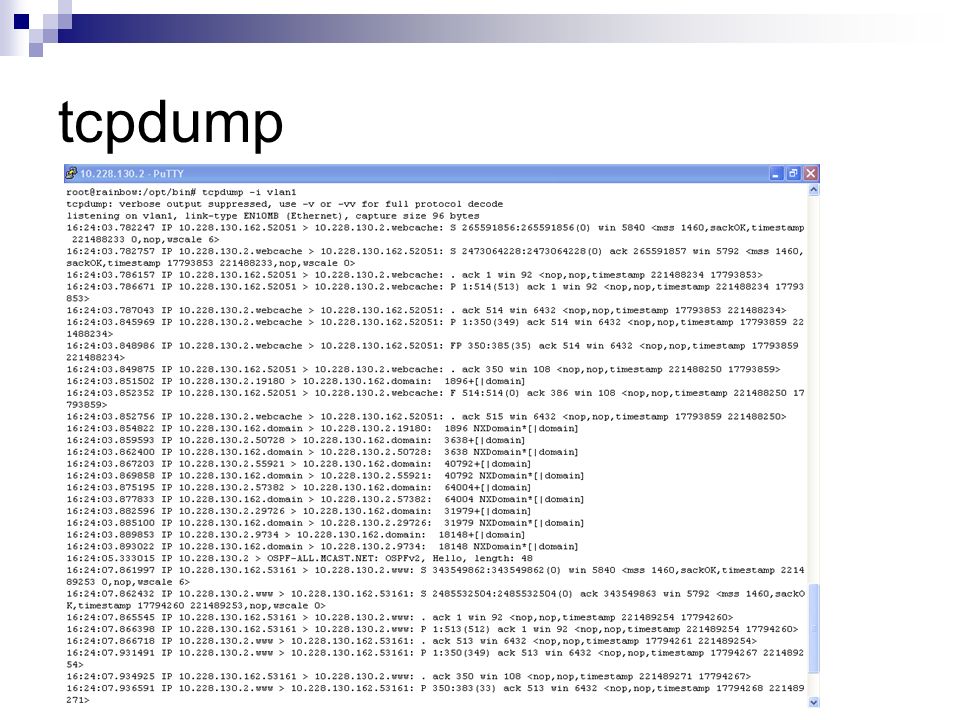

61 tcpdump

62 Monit:

63 Servicios: Monit Monitoriza procesos, archivos, directorios, sistemas de archivos, estado de red, etc. Open source. Disponible en el repositorio OpenWRT. Fácil de configurar. Muy útil.

64 Servicios: Monit Ejemplo de configuración: set mailserver marti.uji.es set alert set httpd port 2812 and allow admin:monit check process bird with pidfile /opt/var/run/bird/pid start program = "/opt/sbin/bird start" stop program = "/opt/sbin/bird stop"

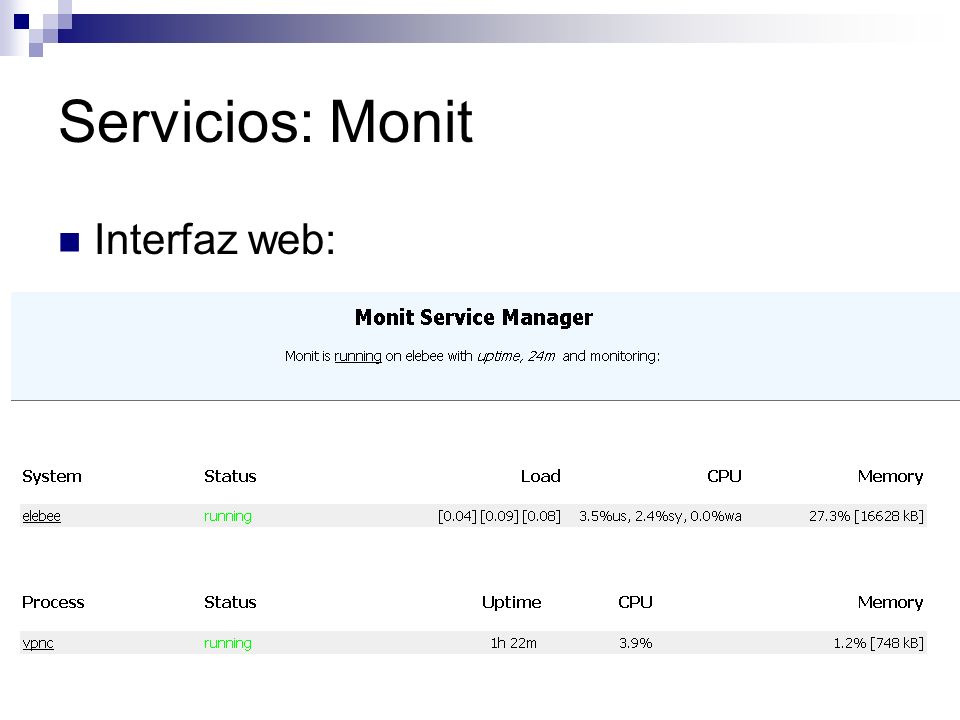

65 Servicios: Monit Interfaz web:
