DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF INTERPOLACION.

Presentación del tema: "DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF INTERPOLACION."— Transcripción de la presentación:

1

2

3 DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF INTERPOLACION HORIZONTAL DE PRESION Y CONDICIONES DE CLIMA Modelos de elevación, uso de suelo/vegetación, cuerpos de agua, tipos de suelo, fracción de vegetación, temperatura del suelo.

4 DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO Modelos de elevación, uso de suelo/vegetación, cuerpos de agua, tipos de suelo, fracción de vegetación, temperatura del suelo. REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF LITTLE R / RAWINS MODULO III : OBSERVACIONES SUPERFICIE RADIOSONDAS INTERPOLACION HORIZONTAL DE PRESION Y CONDICIONES DE CLIMA: Mesoescala INTERPOLACION DE CLIMA, ASIMILACION DE DATOS DE SUPERFICIE, REAJUSTE: Mesoescala

5 DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO Modelos de elevación, uso de suelo/vegetación, cuerpos de agua, tipos de suelo, fracción de vegetación, temperatura del suelo. REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF LITTLE R / RAWINS MODULO III : OBSERVACIONES SUPERFICIE RADIOSONDAS INTERPOLACION HORIZONTAL DE PRESION Y CONDICIONES DE CLIMA: Mesoescala INTERPOLACION DE CLIMA, ASIMILACION DE DATOS DE SUPERFICIE, REAJUSTE: Mesoescala INTERPF MODULO IV : NIVELES DE PRESION  - NIVELES VERTICALES INTERPOLACION VERTICAL DE NIVELES DE PRESION: Capa con condiciones de frontera en niveles de presión INTERPB

6 DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO Modelos de elevación, uso de suelo/vegetación, cuerpos de agua, tipos de suelo, fracción de vegetación, temperatura del suelo. REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF LITTLE R / RAWINS MODULO III : OBSERVACIONES SUPERFICIE RADIOSONDAS INTERPOLACION HORIZONTAL DE PRESION Y CONDICIONES DE CLIMA: Mesoescala INTERPOLACION DE CLIMA, ASIMILACION DE DATOS DE SUPERFICIE, REAJUSTE: Mesoescala INTERPF MODULO IV : NIVELES DE PRESION  - NIVELES VERTICALES INTERPOLACION VERTICAL DE NIVELES DE PRESION: Capa con condiciones de frontera en niveles de presión MM5 MODULO V : MODELO DE PRDEDICCION DE TIEMPO Lluvia, temperatura, viento, condiciones extremas

7 DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO Modelos de elevación, uso de suelo/vegetación, cuerpos de agua, tipos de suelo, fracción de vegetación, temperatura del suelo. REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF LITTLE R / RAWINS MODULO III : OBSERVACIONES SUPERFICIE RADIOSONDAS INTERPOLACION HORIZONTAL DE PRESION Y CONDICIONES DE CLIMA: Mesoescala INTERPOLACION DE CLIMA, ASIMILACION DE DATOS DE SUPERFICIE, REAJUSTE: Mesoescala INTERPF MODULO IV : NIVELES DE PRESION  - NIVELES VERTICALES INTERPOLACION VERTICAL DE NIVELES DE PRESION: Capa con condiciones de frontera en niveles de presión MM5 MODULO V : MODELO DE PRDEDICCION DE TIEMPO Lluvia, temperatura, viento, condiciones extremas NESTDOOWN MODULO VI : INTERPOLACION FINA/ SIGUIENTE MALLA

8 DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO Modelos de elevación, uso de suelo/vegetación, cuerpos de agua, tipos de suelo, fracción de vegetación, temperatura del suelo. REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF LITTLE R / RAWINS MODULO III : OBSERVACIONES SUPERFICIE RADIOSONDAS INTERPF MODULO IV : NIVELES DE PRESION  - NIVELES VERTICALES MM5 MODULO V : MODELO DE PRDEDICCION DE TIEMPO NESTDOOWN MODULO VI : INTERPOLACION FINA/ SIGUIENTE MALLA INTERPB SALIDAS DE DATOS INTERPOLADOS DE NIVELES DE PRESION

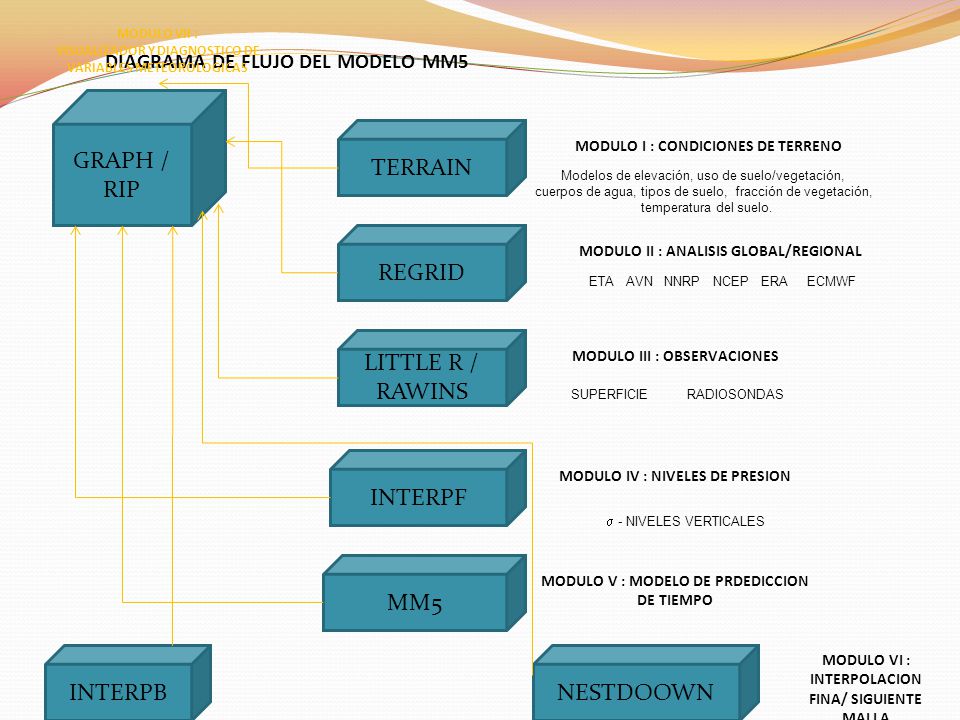

9 DIAGRAMA DE FLUJO DEL MODELO MM5 TERRAIN MODULO I : CONDICIONES DE TERRENO Modelos de elevación, uso de suelo/vegetación, cuerpos de agua, tipos de suelo, fracción de vegetación, temperatura del suelo. REGRID MODULO II : ANALISIS GLOBAL/REGIONAL ETA AVN NNRP NCEP ERA ECMWF LITTLE R / RAWINS MODULO III : OBSERVACIONES SUPERFICIE RADIOSONDAS INTERPF MODULO IV : NIVELES DE PRESION  - NIVELES VERTICALES MM5 MODULO V : MODELO DE PRDEDICCION DE TIEMPO NESTDOOWN MODULO VI : INTERPOLACION FINA/ SIGUIENTE MALLA INTERPB GRAPH / RIP MODULO VII : VISUALIZADOR Y DIAGNOSTICO DE VARIABLES METEOROLOGICAS

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25 Metodología El sistema propuesto contará con las siguientes características. Proceso de captura de estaciones meteorológicas convencionalesProceso de captura de estaciones meteorológicas convencionales Base de datos actualizada automáticamente de estaciones meteorológicas automáticasBase de datos actualizada automáticamente de estaciones meteorológicas automáticas Rutinas para el calculo del índice de sequía, mediante tablas, gráficos y mapas.Rutinas para el calculo del índice de sequía, mediante tablas, gráficos y mapas. Enlace mediante FTP al servidor Web para publicación de resultadosEnlace mediante FTP al servidor Web para publicación de resultados

26 USUARIO EN WEB FTP Programa Palmer 2.0.0.2 Modelo de Predicción Climática

27 Captura y Validación de información (Inicio del Mes) Temperatura Información Meteorológica Precipitación Evaporación Usuarios 10 segundos Enlace FTP Monitoreo de la sequía en tiempo real Modelo de Predicción Climática Programa Palmer 2.0.0.2 Servidor Web

28 Resultados parciales del índice de severidad de sequía de Palmer para el estado de Zacatecas. ESTACIONMar-08Abr-08May-08Jun-08Jul-08Ago-08Sep-08Oct-08Nov-08Dic-0832010-0.99-1.11-1.22-1.4-0.59-0.980.841.521.312.42 320122.682.581.991.162.653.564.34.364.865.19 320132.151.871.261.645.64.534.213.543.133.4 320150.870.57-1.3-1.342.031.642.682.562.192.13 32016-1.02-1.06-1.2-1.821.291.222.022.362.44 320172.352.041.521.252.961.71.581.771.611.84 320192.091.650.971.013.52.362.082.21.952.15 32020-0.83-1.35-2.112.22.22.482.52.352.57 32022-1.07-1.34-1.73-1.612.011.522.893.533.433.16 320251.221.040.580.642.511.852.051.811.571.99 320265.034.974.413.86.385.175.35.024.744.98 320272.672.421.880.692.772.452.963.013.223.5

29

30

31 CONCEPTOUNIDADCOSTOTOTAL 3 EXPERTOS EN MODELO CLIMATICOS, DESARROLLO WEB, Y AGROMETEOROLOGIA 12 MES10,000360,000 1 PC PORTATIL (DESARROLLO Y PRUEBAS) 1 PC PORTATIL 40,000 1 PC ESCRITORIO (DESARROLLO DE SISTEMAS) 1 PC30,000 SOFTWARE PARA AUTOMATIZACION, FTP Y WEB 20,000 SOFTWARE SE SISTEMA DE INFORMACON GEOGRAFICA 80,000 Gastos corrientes150,00 TOTAL680,000
