Presentación del tema: "ScoPic Un microcontrolador Pic al estilo Bartels Pepe Ferrero, para la RETA 2003."— Transcripción de la presentación:

1 ScoPic Un microcontrolador Pic al estilo Bartels Pepe Ferrero, para la RETA 2003

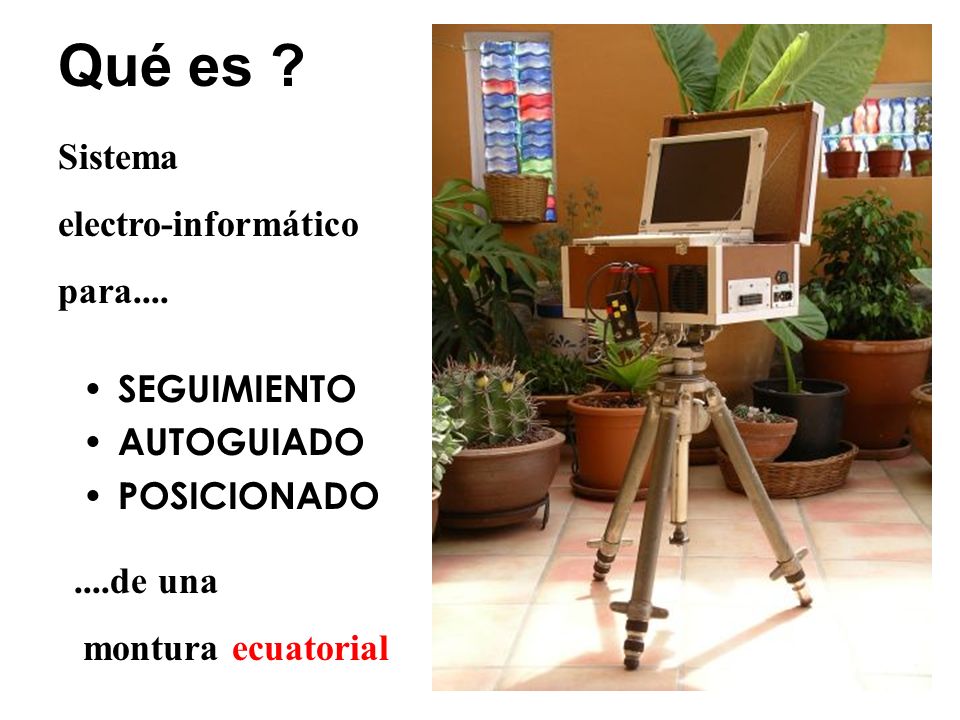

2 Qué es ? SEGUIMIENTO AUTOGUIADO POSICIONADO Sistema electro-informático para de una montura ecuatorial

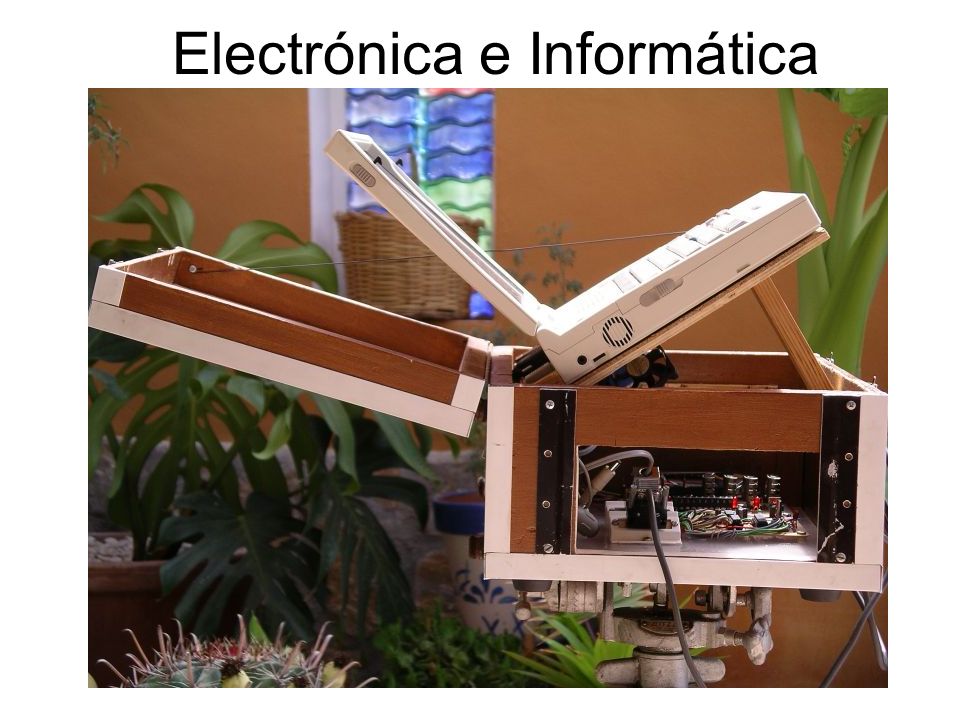

3 Electrónica e Informática

4 Cómo lo hace ? Un microcontrolador Una etapa de Potencia Dos motores de pasos mediante..... Según el diagrama....

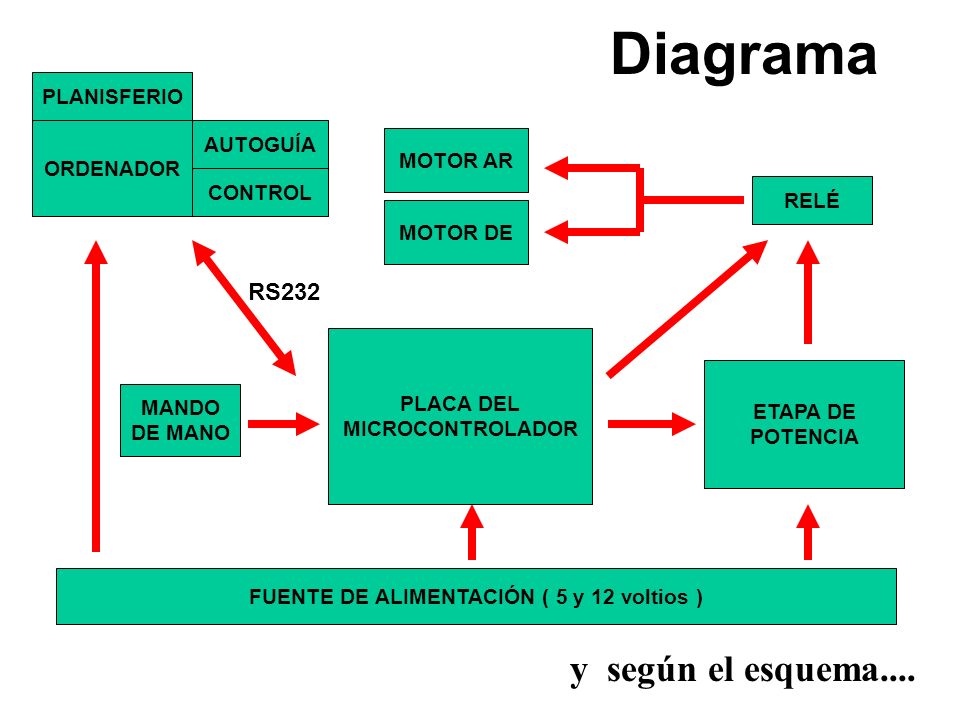

5 Diagrama MANDO DE MANO PLACA DEL MICROCONTROLADOR ETAPA DE POTENCIA FUENTE DE ALIMENTACIÓN ( 5 y 12 voltios ) ORDENADOR RELÉ MOTOR DE MOTOR AR RS232 PLANISFERIO AUTOGUÍA CONTROL y según el esquema....

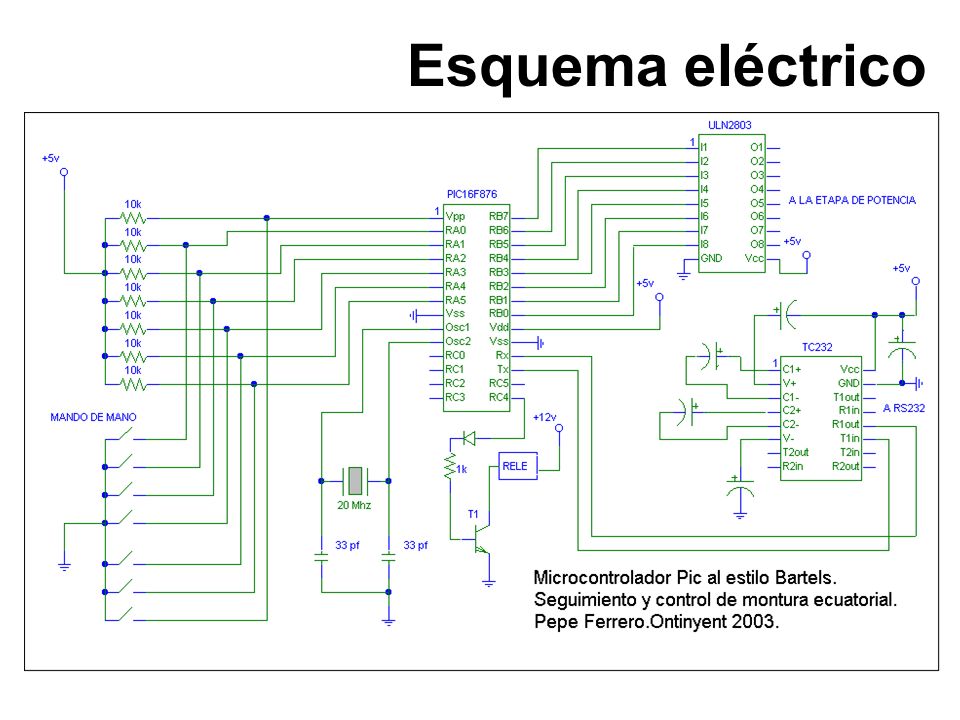

6 Esquema eléctrico

7 La placa base

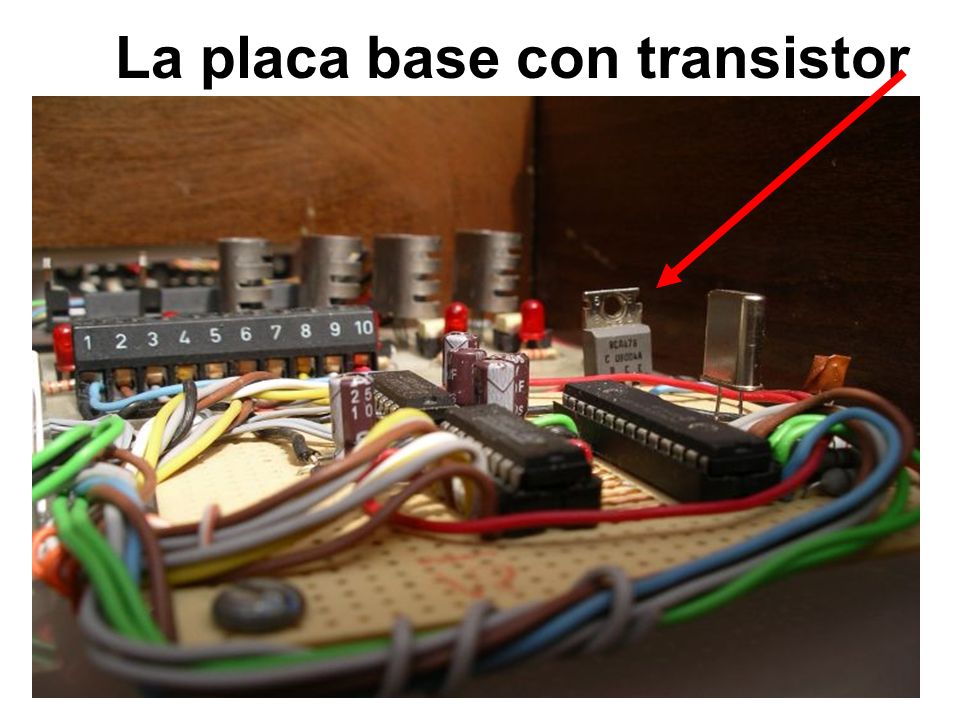

8 La placa base con transistor

9 La etapa de potencia

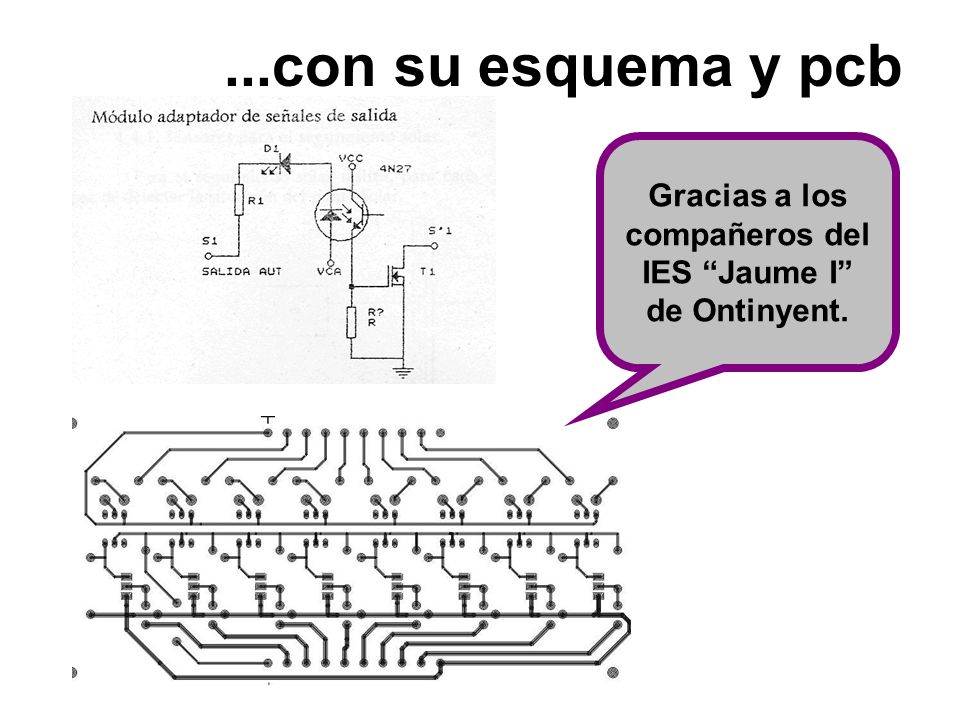

10 Gracias a los compañeros del IES Jaume I de Ontinyent....con su esquema y pcb

11 Los optoacopladores...

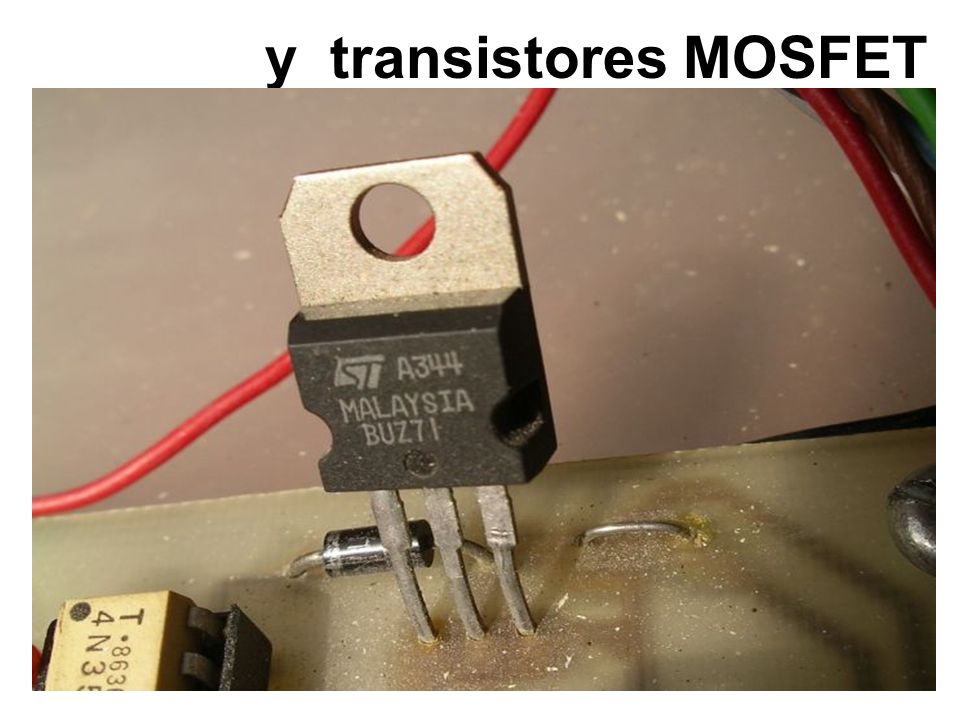

12 y transistores MOSFET

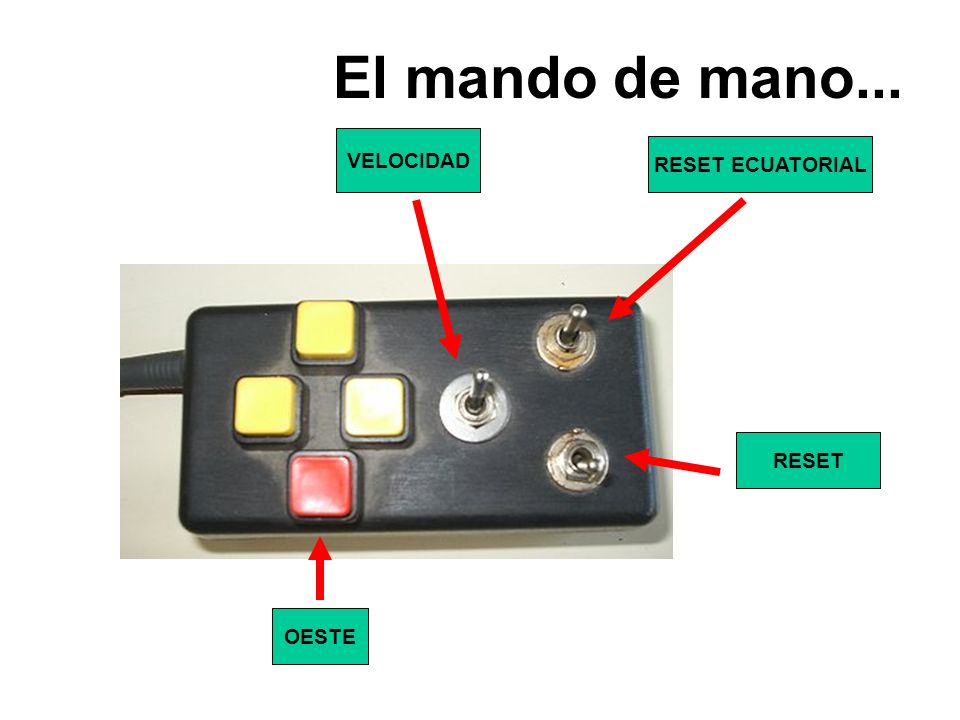

13 OESTE VELOCIDAD RESET RESET ECUATORIAL El mando de mano...

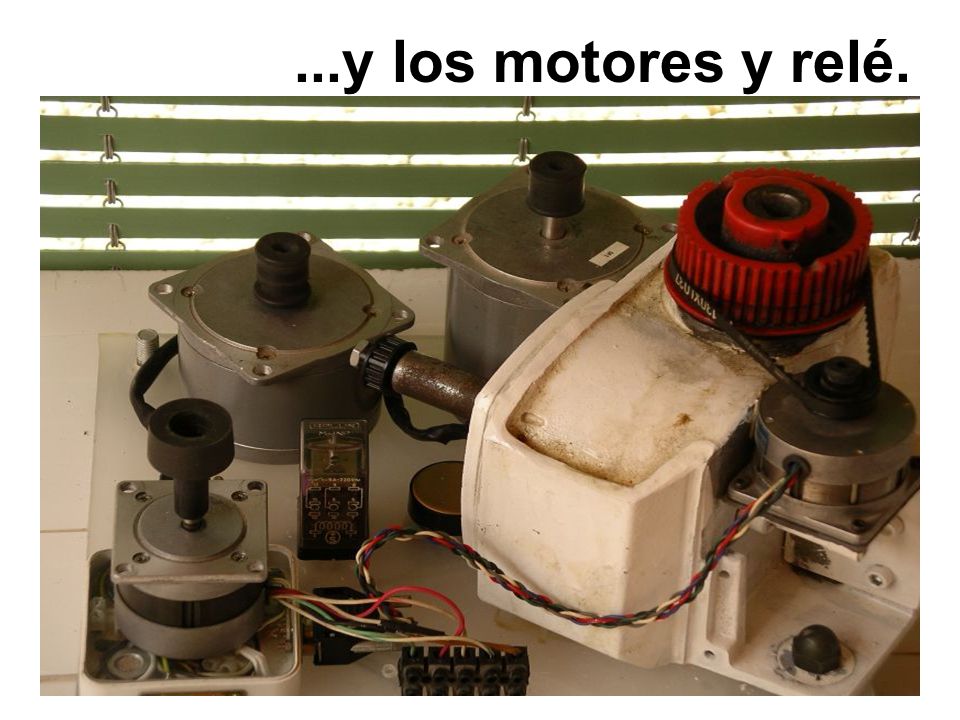

14 ...y los motores y relé.

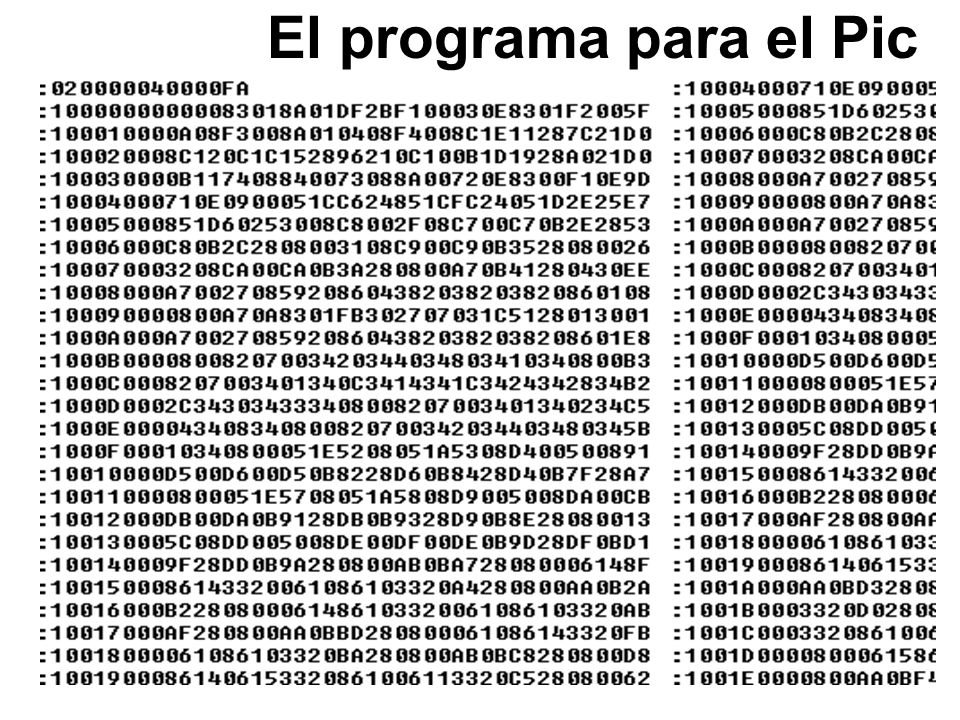

15 El programa para el Pic

16 ...y el programa para windows.
