1 EXTRACCIÓN SÓLIDO-LÍQUIDO Ing. Químico, Esp. FERNANDO NÚÑEZ, www
EXTRACCIÓN SÓLIDO-LÍQUIDO Ing. Químico, Esp. FERNANDO NÚÑEZ,

2 CONTACTO MÚLTIPLE EN CONTRACORRIENTE
UN BALANCE DE MATERIA APLICADO A TODO EL SISTEMA CONDUCE A LA EXPRESIÓN BALANCE DE MATERIA EN EL COMPONENTE “C”

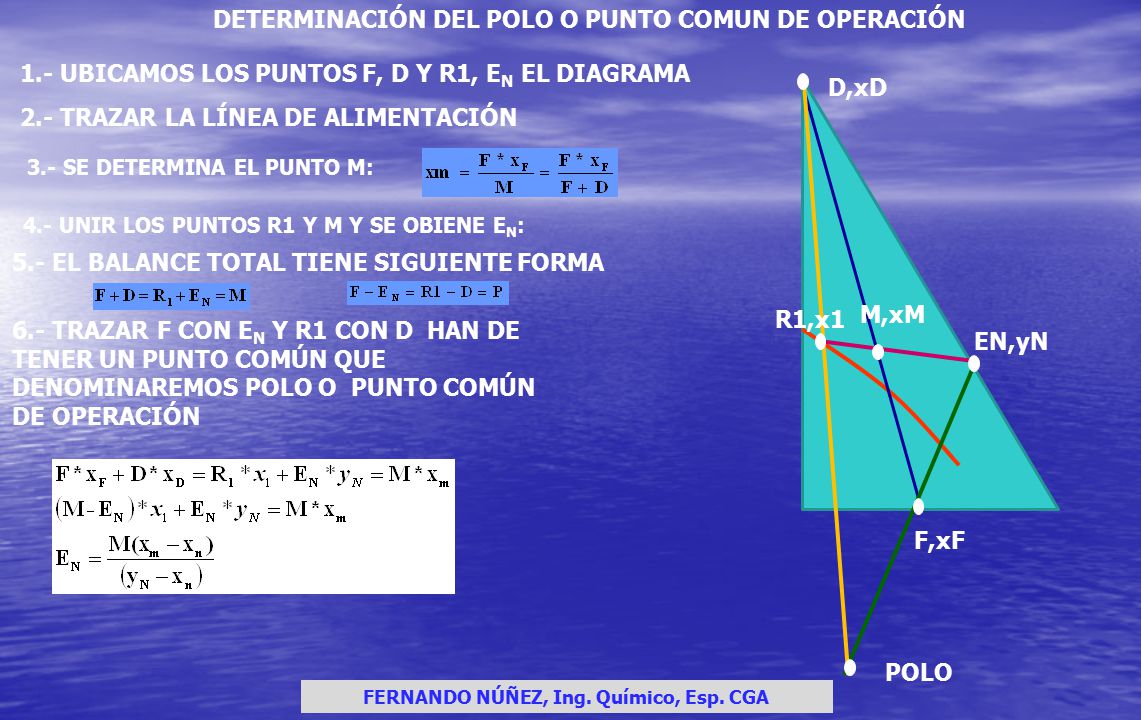

3 DETERMINACIÓN DEL POLO O PUNTO COMUN DE OPERACIÓN POLO
1.- UBICAMOS LOS PUNTOS F, D Y R1, EN EL DIAGRAMA D,xD 2.- TRAZAR LA LÍNEA DE ALIMENTACIÓN 3.- SE DETERMINA EL PUNTO M: 4.- UNIR LOS PUNTOS R1 Y M Y SE OBIENE EN: 5.- EL BALANCE TOTAL TIENE SIGUIENTE FORMA M,xM R1,x1 6.- TRAZAR F CON EN Y R1 CON D HAN DE TENER UN PUNTO COMÚN QUE DENOMINAREMOS POLO O PUNTO COMÚN DE OPERACIÓN EN,yN C F,xF POLO FERNANDO NÚÑEZ, Ing. Químico, Esp. CGA

4 DETERMINACIÓN DEL EXTRACTO Y REFINADO DE CADA UNIDAD POLO
D,xD E1 E2 SE DETERMINA RN, I-EN EN-1 SE DETERMINA EN-1, P-RN M R1 R2 SE DETERMINA RN-1, I-EN-1 EN RN-1 SE DETERMINA E2, P-RN-1 RN SE DETERMINA R2, I-E2 SE DETERMINA E1, P-R2 SE DETERMINA R1, I-E1 F FERNANDO NÚÑEZ, Ing. Químico, Esp. CGA POLO

5 EVALUACIÓN DEL PUNTO DE MEZCLA EN CADA UNIDAD
FERNANDO NÚÑEZ, Ing. Químico, Esp. CGA

6 DETERMINACIÓN LOS PUNTOS DE MEZCLA M R2 EN RN-1 RN
D,xD E1 E2 EN-1 DETERMINACIÓN LOS PUNTOS DE MEZCLA M R2 EN RN-1 RN MN F POLO

7 E1+RN-1=M2 E1*Y1+RN-1*XN-1=M2*xm2 M2=R2+E2 M2* xm2=R2*X2+E2*Y2
BALANCE DE MATERIALES EN LA SEGUNDA ETAPA UNIDAD TIPO DE BALANCE ECUACIÓN MEZCLADOR TOTAL E1+RN-1=M2 COMPONENTE “C” E1*Y1+RN-1*XN-1=M2*xm2 SEPARADOR M2=R2+E2 M2* xm2=R2*X2+E2*Y2 FERNANDO NÚÑEZ, Ing. Químico, Esp. CGA
