Molienda en la Industria Teoría básica Tipos de molinos Campo de aplicación RASCH S.A. de C.V. Ing. Antonio Valencia.

Presentaciones similares


Presentación del tema: "Molienda en la Industria Teoría básica Tipos de molinos Campo de aplicación RASCH S.A. de C.V. Ing. Antonio Valencia."— Transcripción de la presentación:

1 Molienda en la Industria Teoría básica Tipos de molinos Campo de aplicación RASCH S.A. de C.V. Ing. Antonio Valencia

2 ¿Cómo encontrar el mejor tipo de molino para tu proceso? (Objetivo: Distribución de partícula)

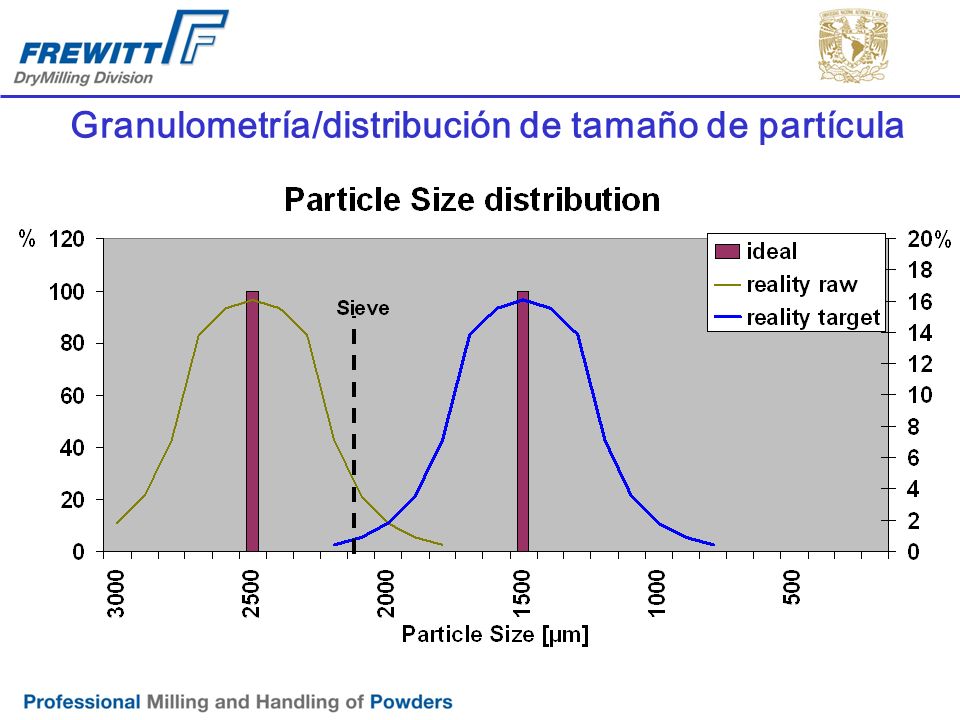

3 Granulometría/distribución de tamaño de partícula

4 Procesos unitarios de molienda

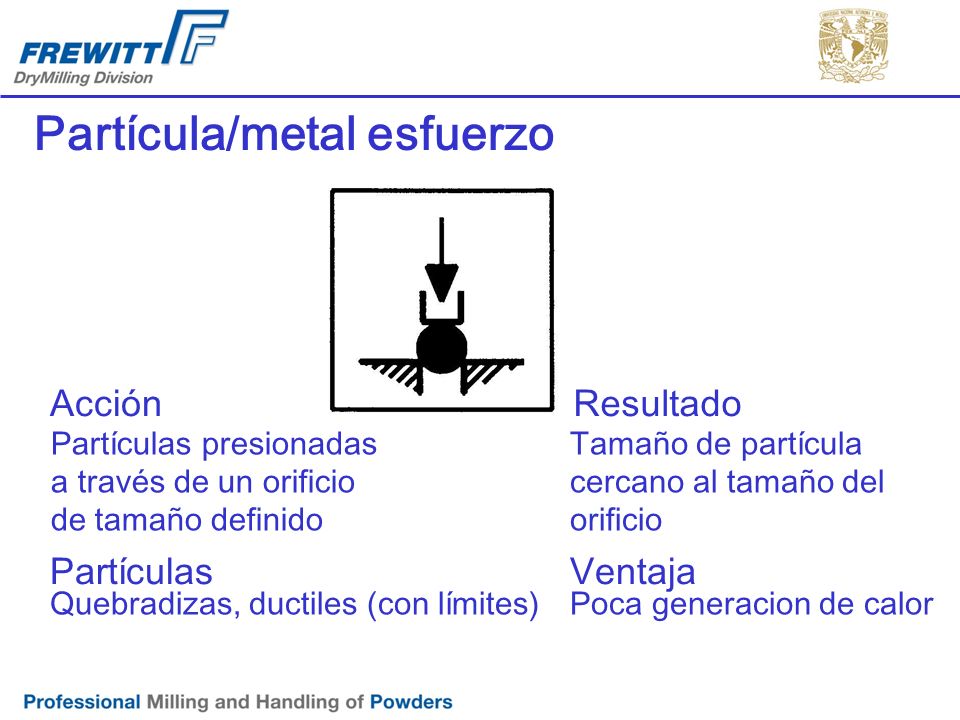

5 Partícula/metal esfuerzo AcciónResultado Partículas presionadas a través de un orificio de tamaño definido Tamaño de partícula cercano al tamaño del orificio Partículas Quebradizas, ductiles (con límites) Ventaja Poca generacion de calor

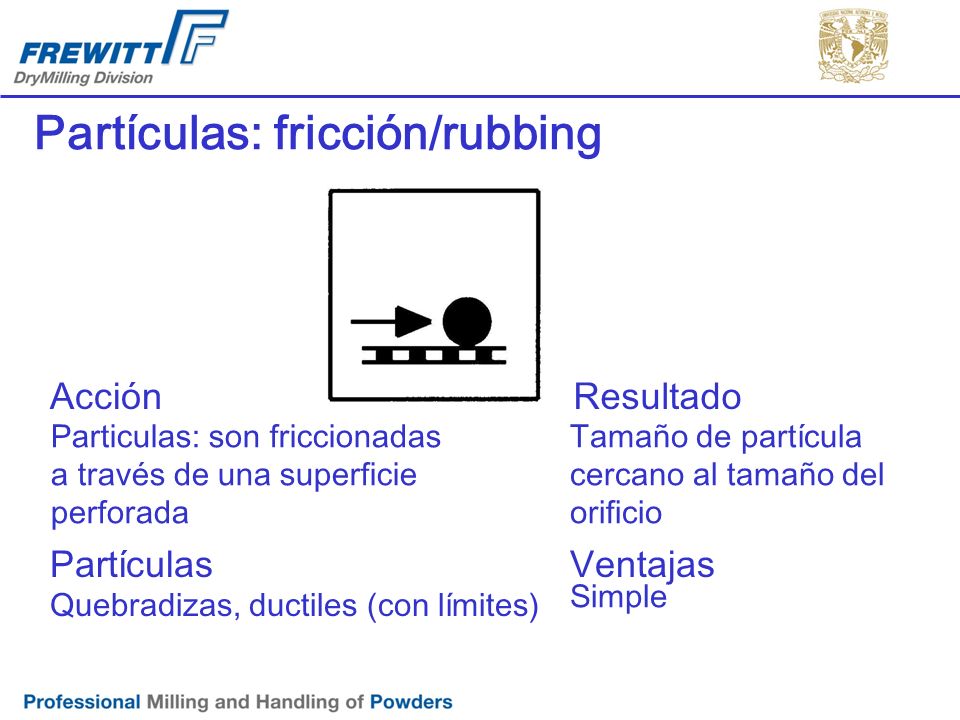

6 Partículas: fricción/rubbing AcciónResultado Particulas: son friccionadas a través de una superficie perforada Tamaño de partícula cercano al tamaño del orificio Partículas Quebradizas, ductiles (con límites) Ventajas Simple

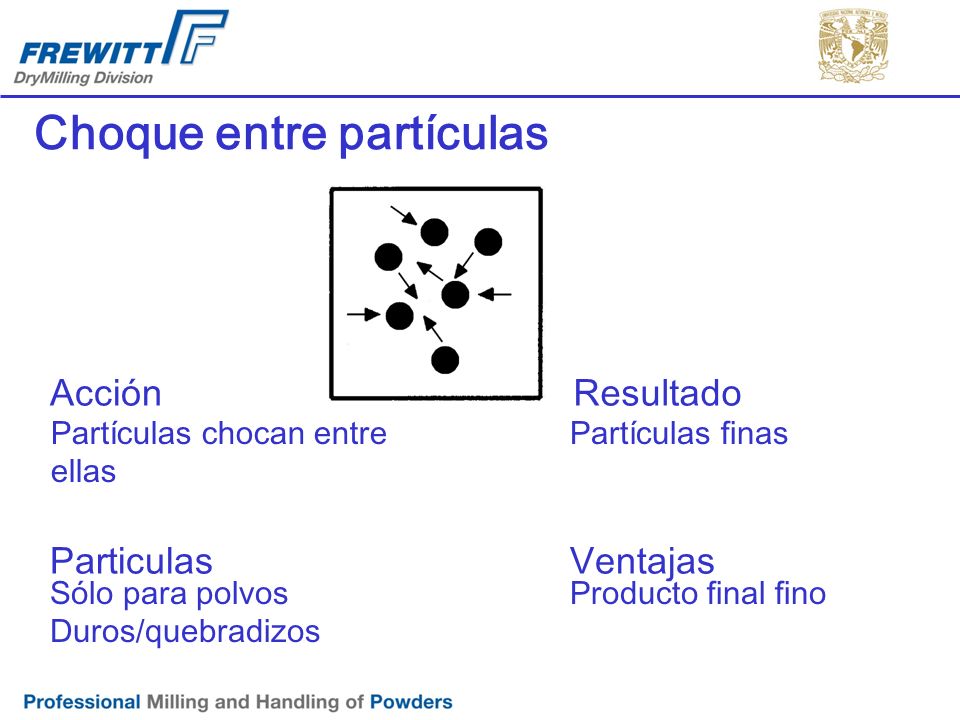

7 Choque entre partículas Sólo para polvos Duros/quebradizos AcciónResultado Partículas chocan entre ellas Partículas finas ParticulasVentajas Producto final fino

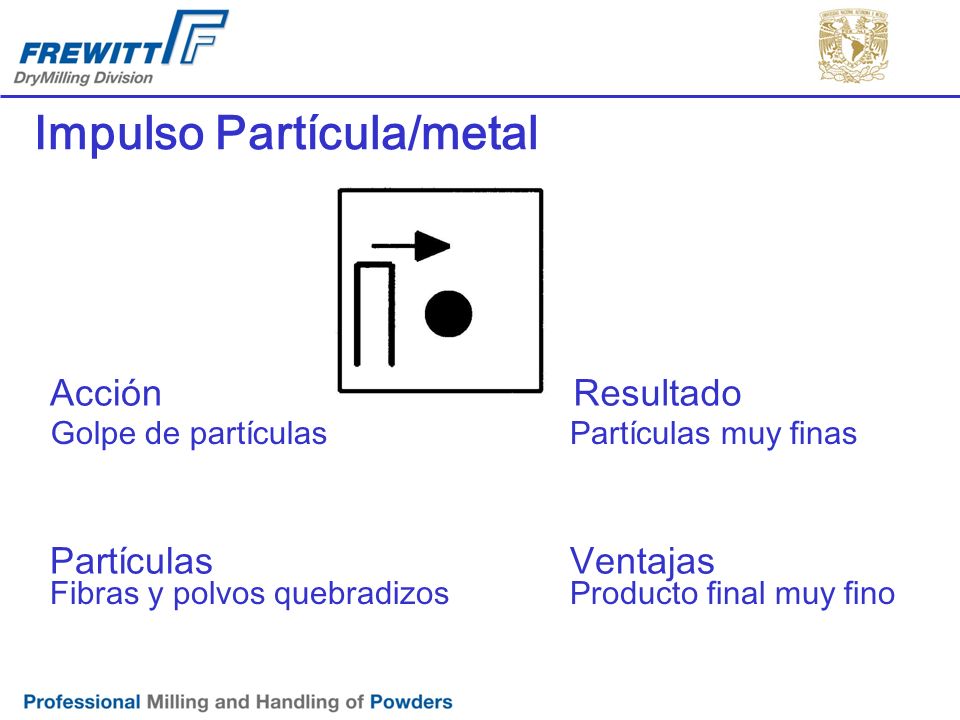

8 Impulso Partícula/metal Fibras y polvos quebradizos AcciónResultado Golpe de partículasPartículas muy finas PartículasVentajas Producto final muy fino

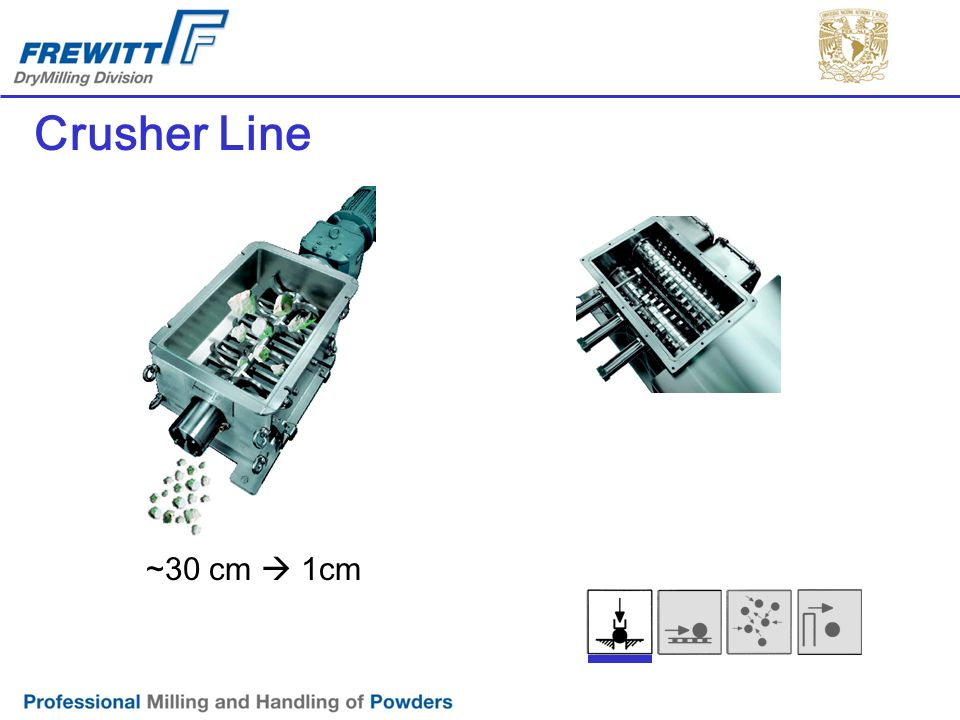

9 Crusher Line ~30 cm 1cm

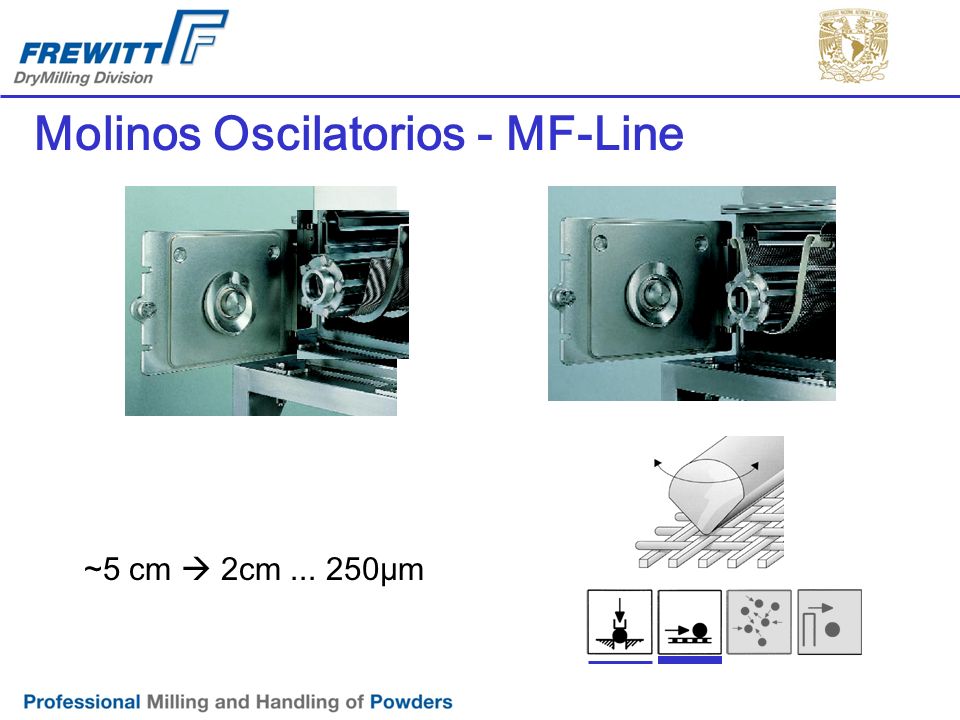

10 Molinos Oscilatorios - MF-Line ~5 cm 2cm μ m

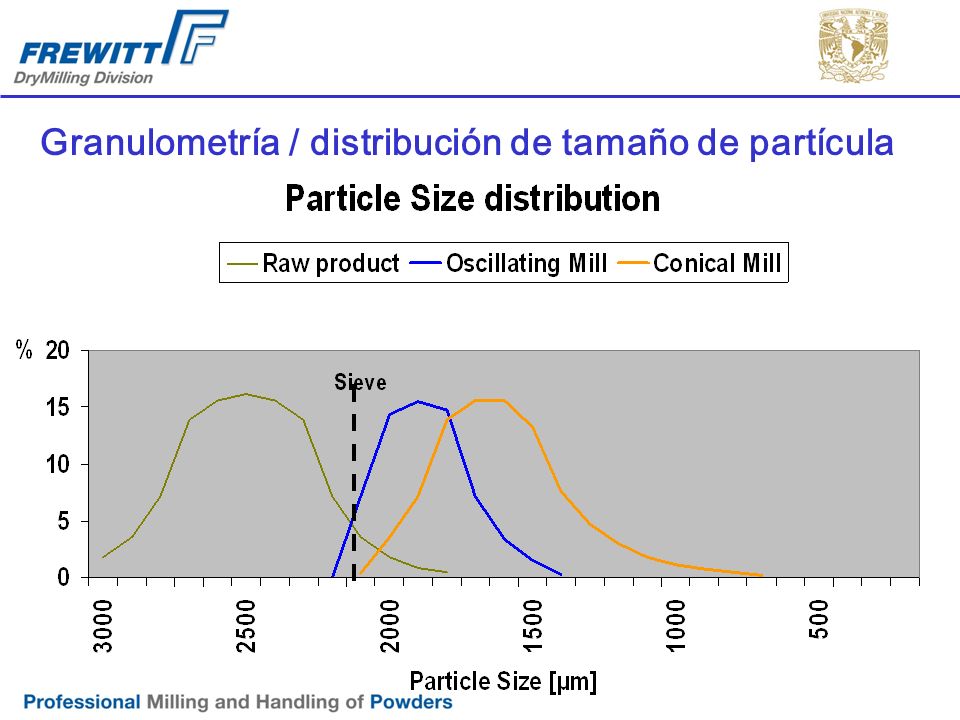

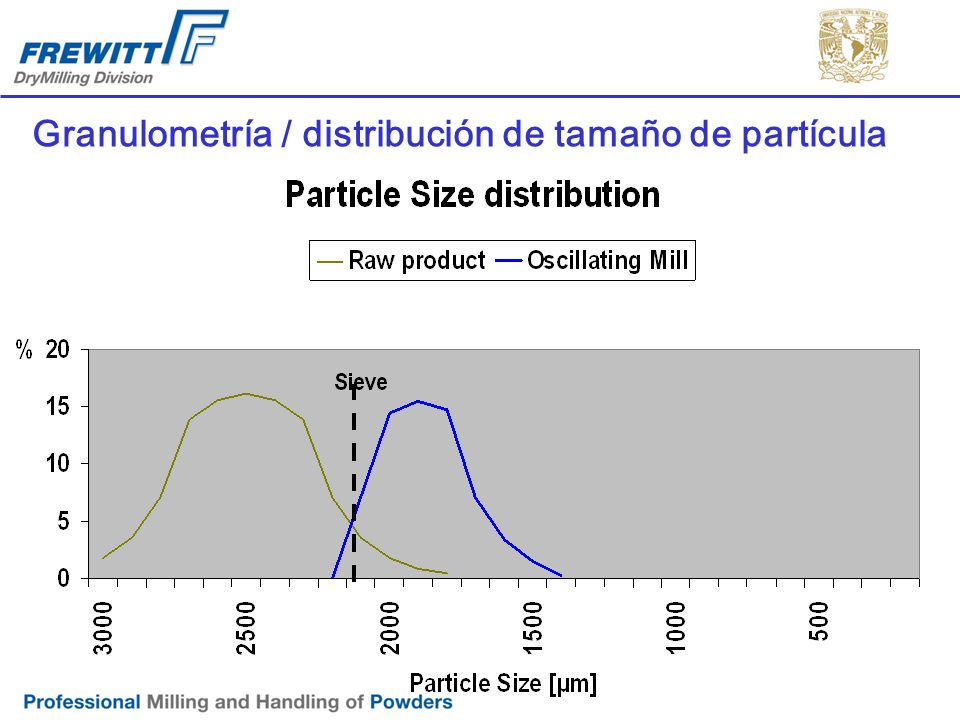

11 Granulometría / distribución de tamaño de partícula

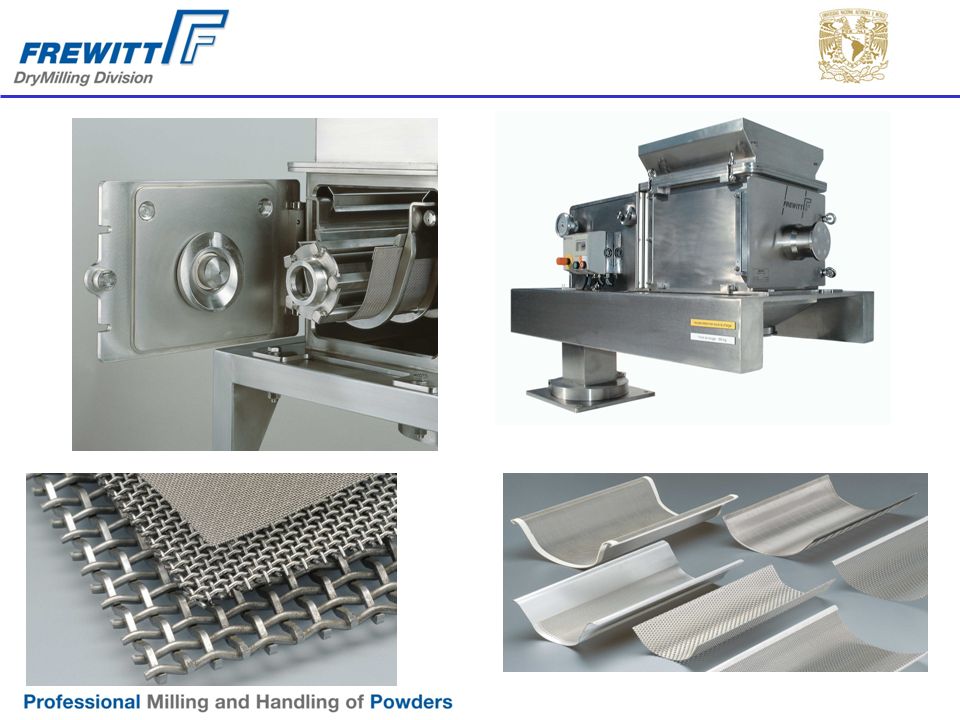

12

13 Molinos cónicos - Coniwitt ~3 cm 1cm μ m

14 Granulometría / distribución de tamaño de partícula

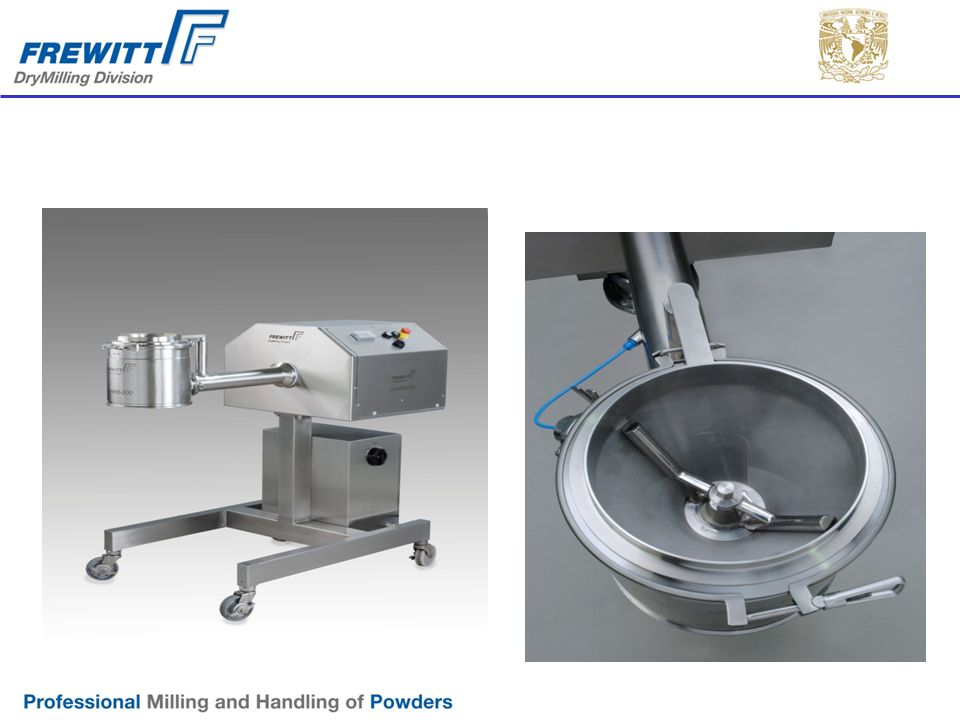

15

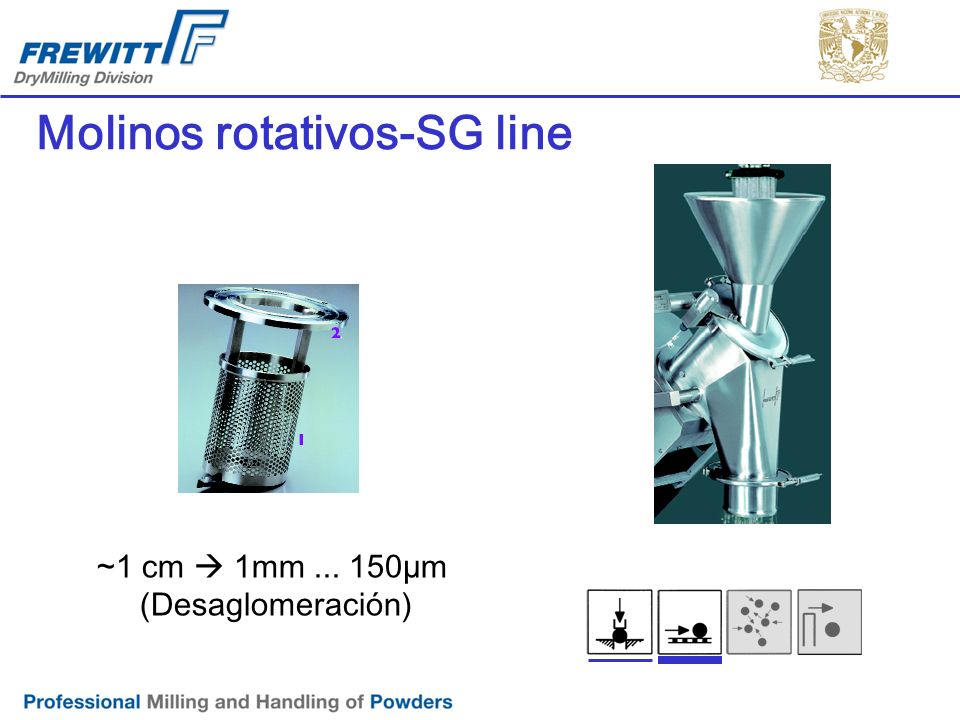

16 Molinos rotativos-SG line ~1 cm 1mm μ m (Desaglomeración)

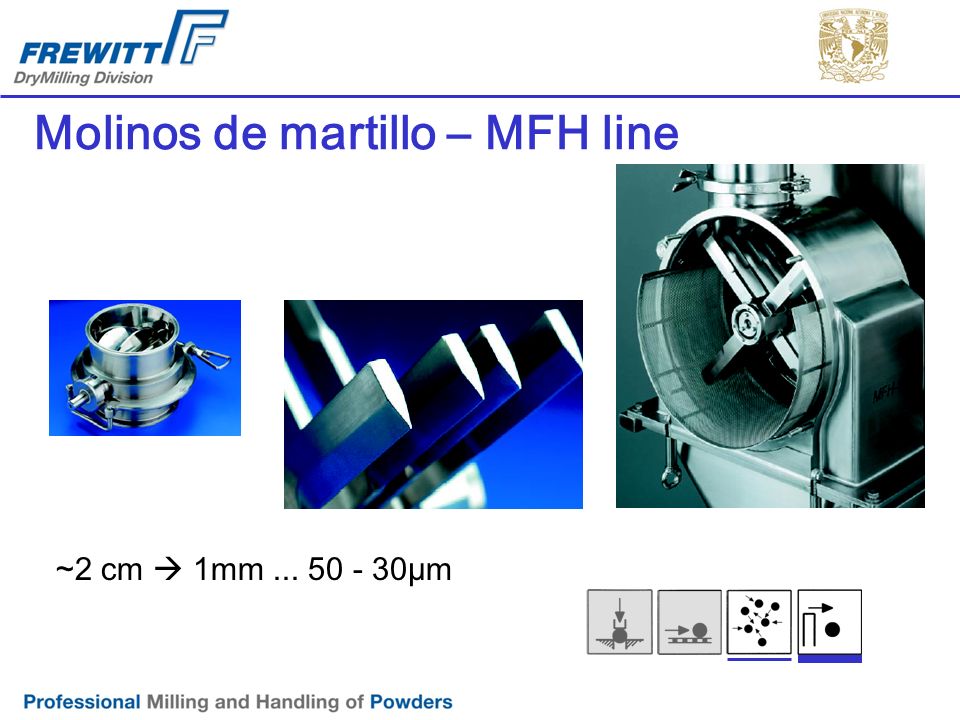

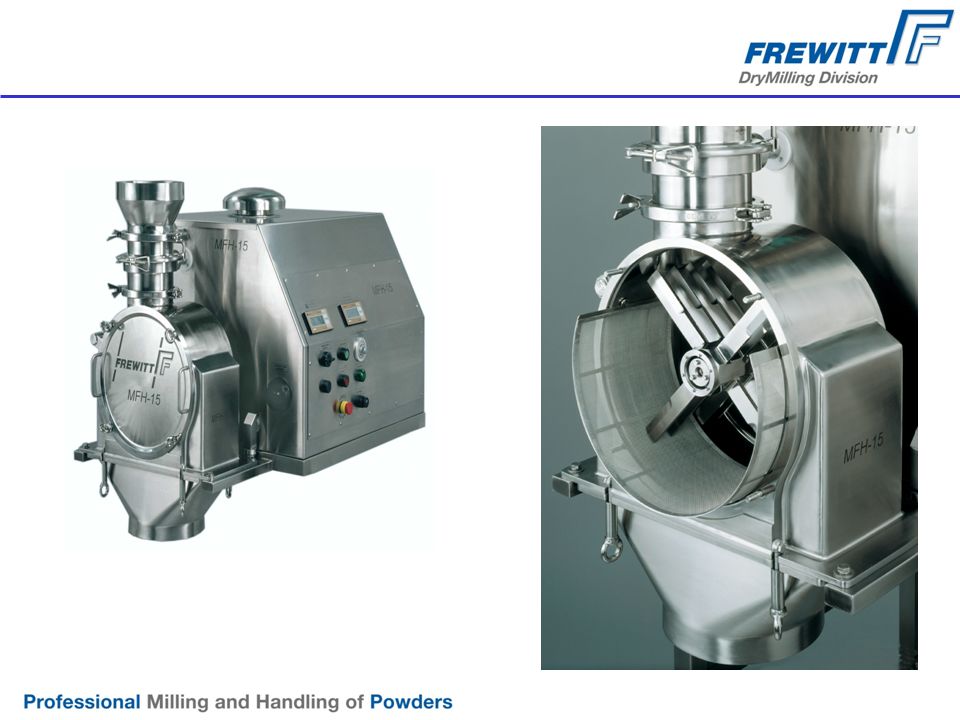

17 Molinos de martillo – MFH line ~2 cm 1mm μ m

18

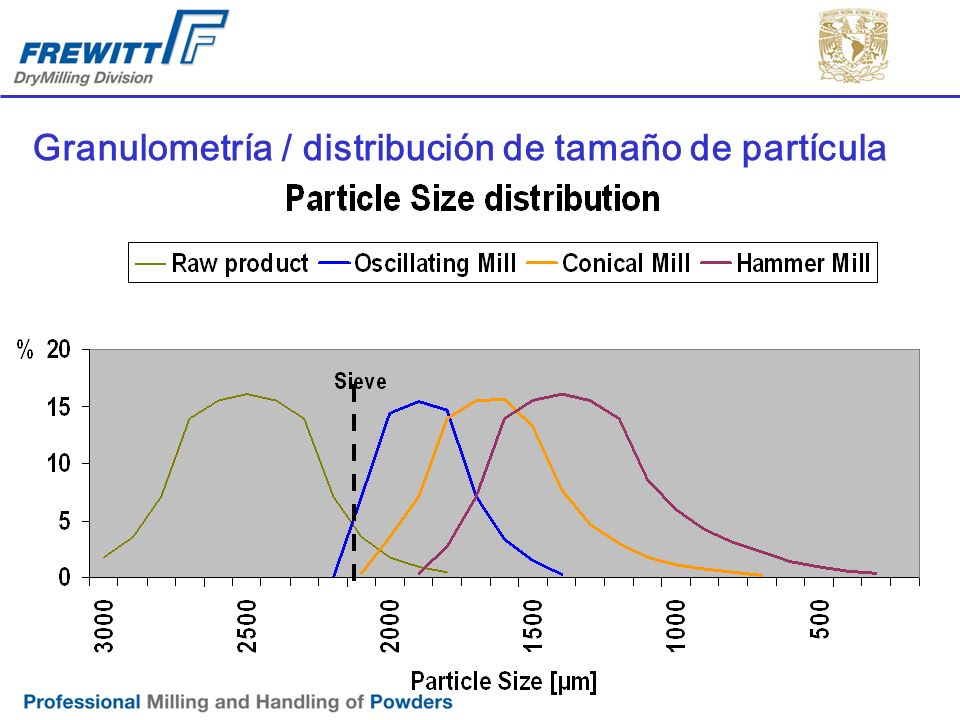

19 Granulometría / distribución de tamaño de partícula

20 Stream mills ~ 200 μ m 50 μ m μ m

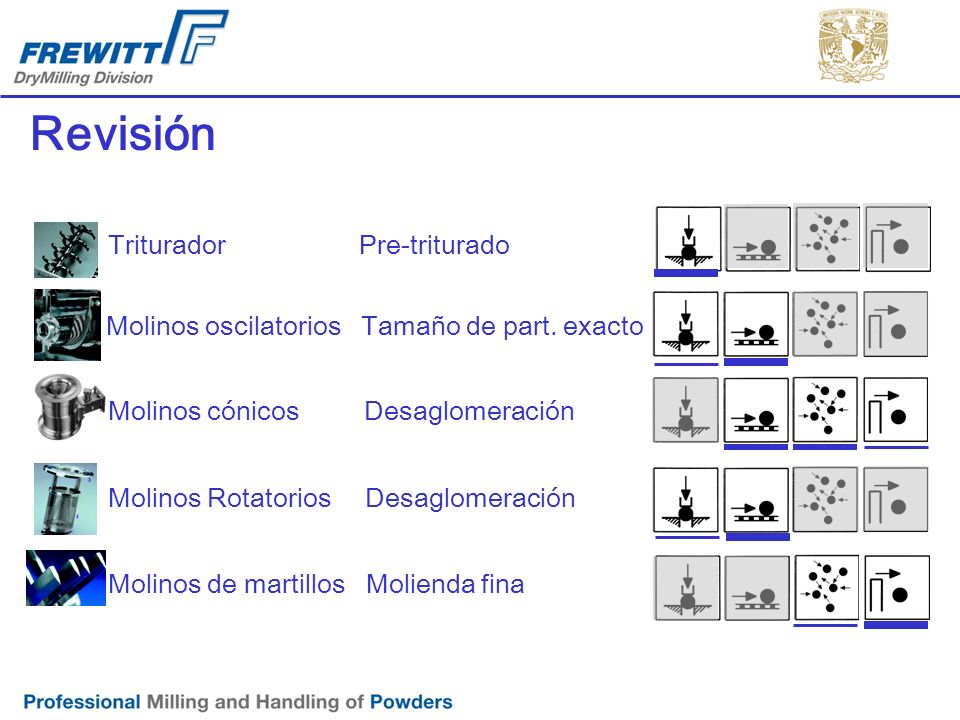

21 Revisión Triturador Pre-triturado Molinos oscilatorios Tamaño de part. exacto Molinos cónicos Desaglomeración Molinos de martillos Molienda fina Molinos Rotatorios Desaglomeración

22 APLICACIONES INDUSTRIA FARMACÉUTICA INDUSTRIA ALIMENTICIA INDUSTRIA COSMÉTICA INDUSTRIA FARMOQUÍMICA

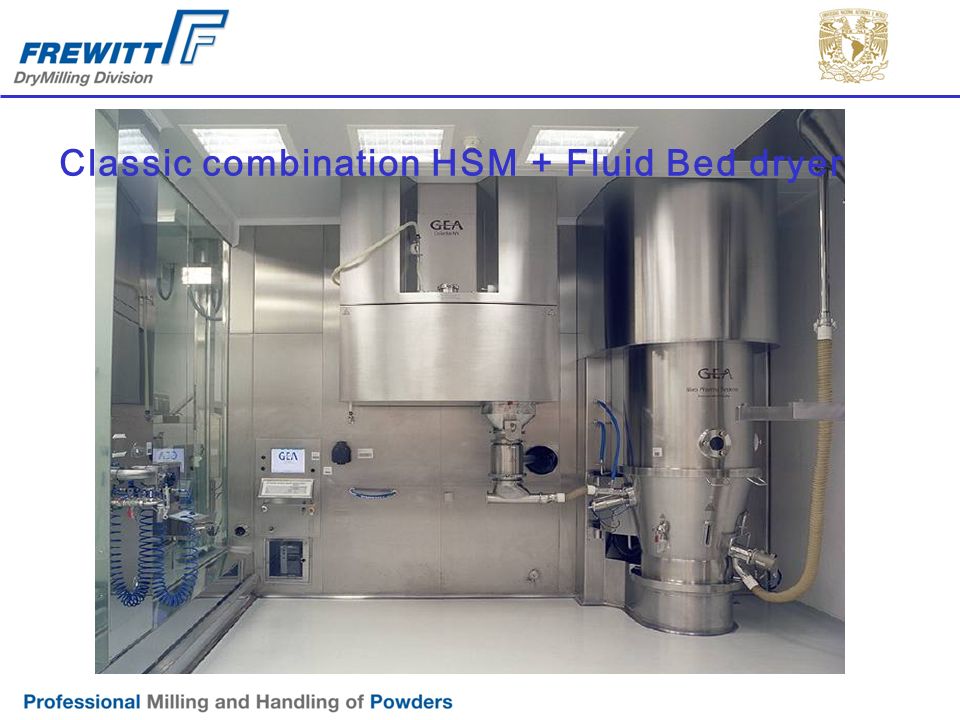

23 Classic combination HSM + Fluid Bed dryer

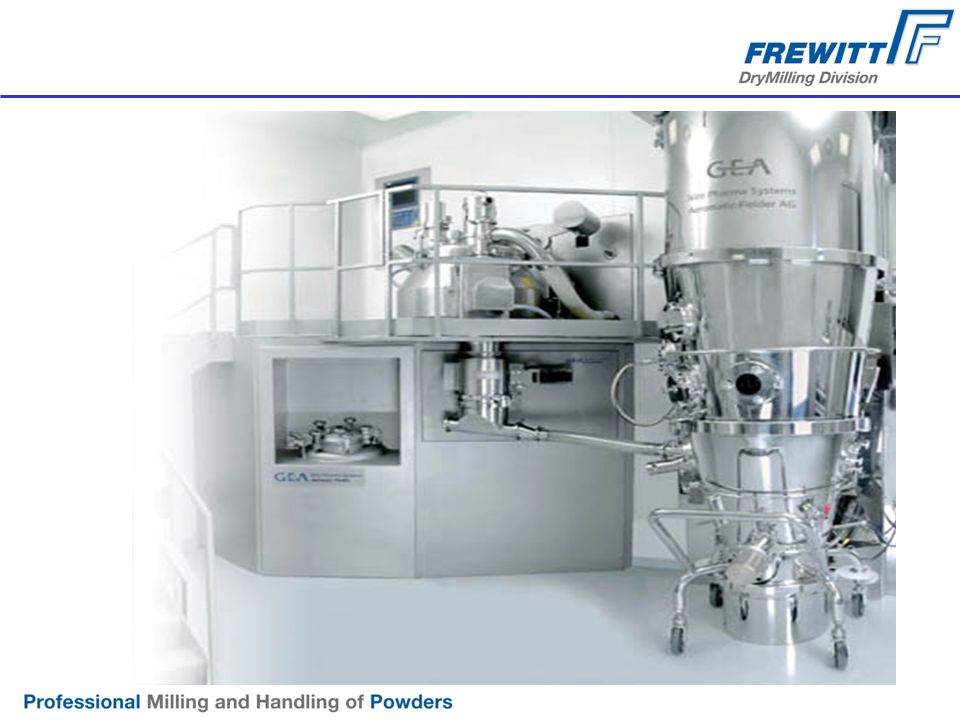

24

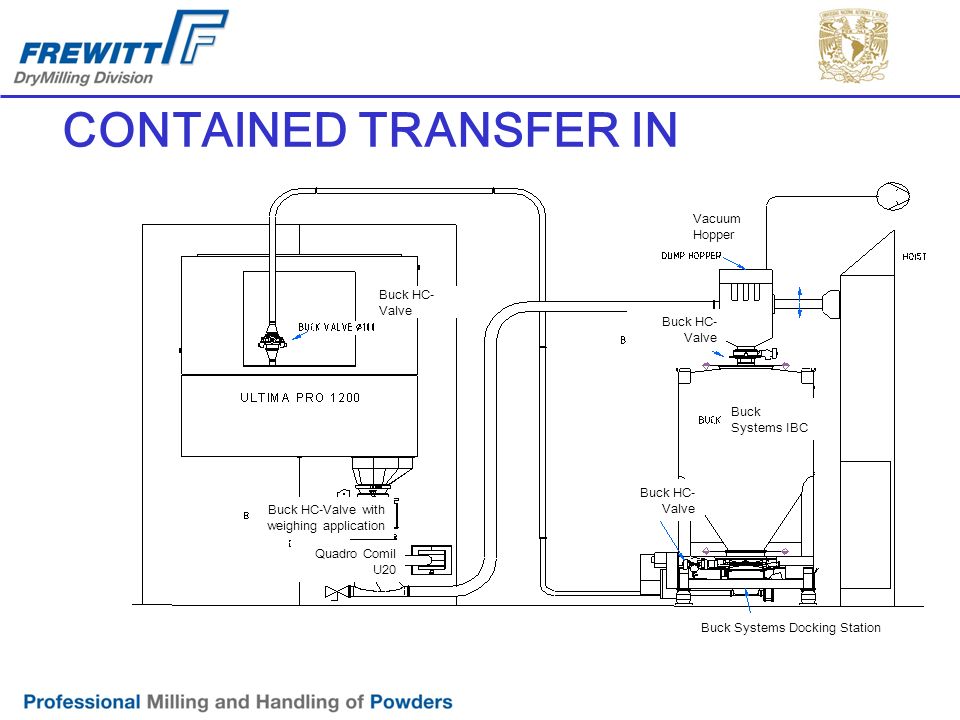

25 CONTAINED TRANSFER IN Buck Systems IBC Buck HC- Valve Vacuum Hopper Buck Systems Docking Station Buck HC-Valve with weighing application Quadro Comil U20 Buck HC- Valve

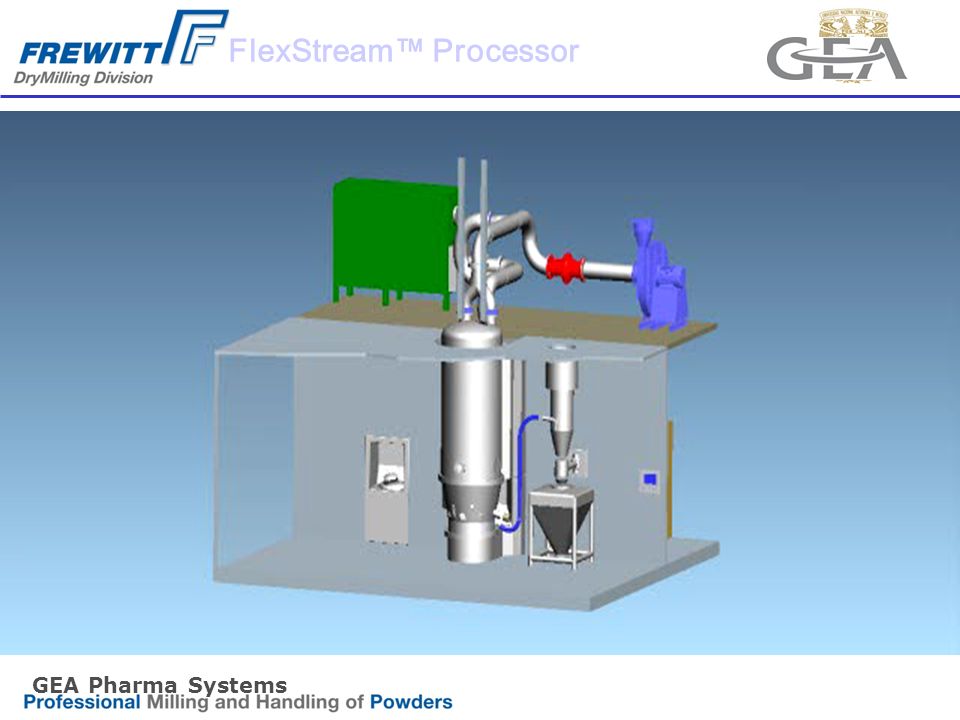

26 GEA Pharma Systems FlexStream Processor

27 Process Flow - Mixing & Granulation Option: Potent API loading: Hicoflex® or special charge Preblend loading: vacuum or gravity Discharge to IBC via gravity or vacuum transport Liquid addition - Pressure vessel - Peristaltic pump FT Heating of bowl and lid N2N2 PV (solvents) Dry mill

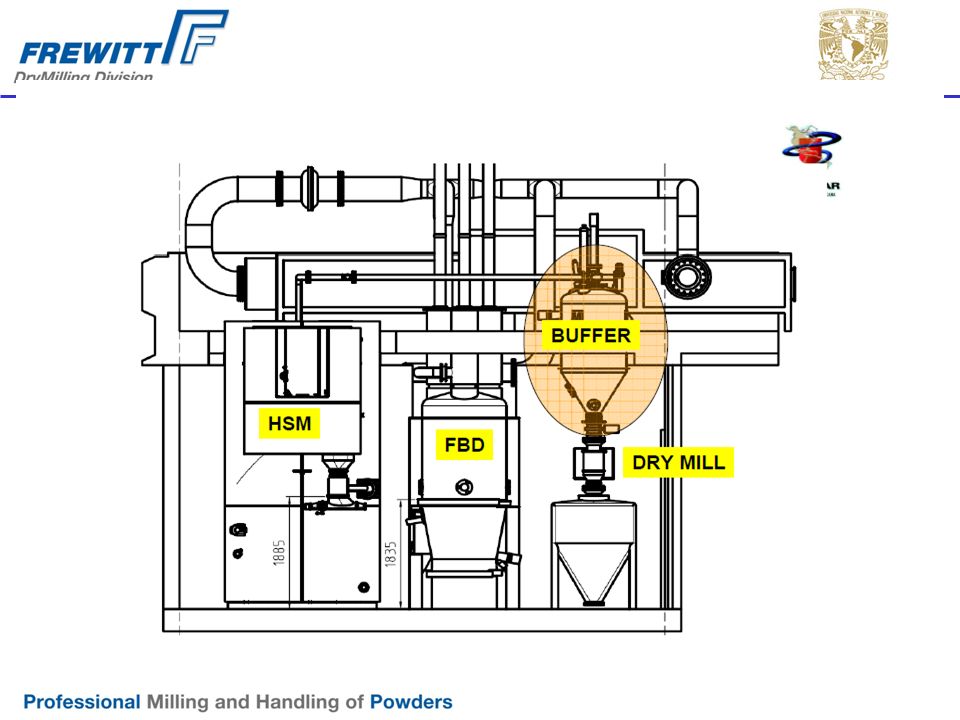

28

29

30

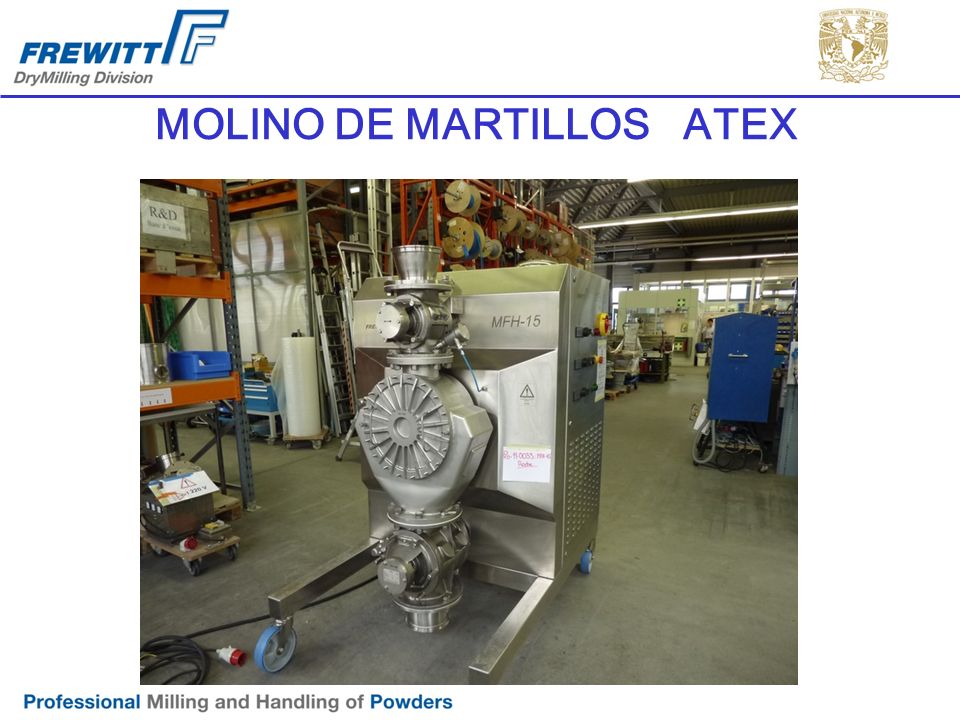

31 MOLINO DE MARTILLOS ATEX

32 1300 lts IBC Post Hoist 1300 lts IBC Buck HC Valve Actuator (250) Hammer Mill 1300 lts IBC

33 PREGUNTAS ? ANTONIO VALENCIA

34 GRACIAS
