Presentación del tema: "Leemco Inc. 360 S. Mount Vernon Ave Colton, CA 92324 Ph: (909) 422-0088 Fax:(909)422-0086 Una Empresa comprometido en mejores soluciones."— Transcripción de la presentación:

1

2 Leemco Inc. 360 S. Mount Vernon Ave Colton, CA Ph: (909) Fax:(909) Una Empresa comprometido en mejores soluciones en conducción.

3 JRs Vs Trust Blocks (Bloques) Hay solamente una manera de instalar un Joint Restraint (Junta de Restricción). Hay 100 maneras de preparar/hacer un bloque de empuje!!

4 Acero Ductil vs. Conexiones de PVC Fallas de Reventón/Explosión 4Fallas de largo plazo de Presión 4Falla ó Fatiga Mecánica 4Falla ó Fatiga Cíclica de Oleaje

5 Categorias Principales de Fallas Fallas de Reventón/Explosión 1. Cierre Rápido de la Válvula 2. Arranque/Parada de la Bomba 3. Aire Trapada pero rápidamente escapando

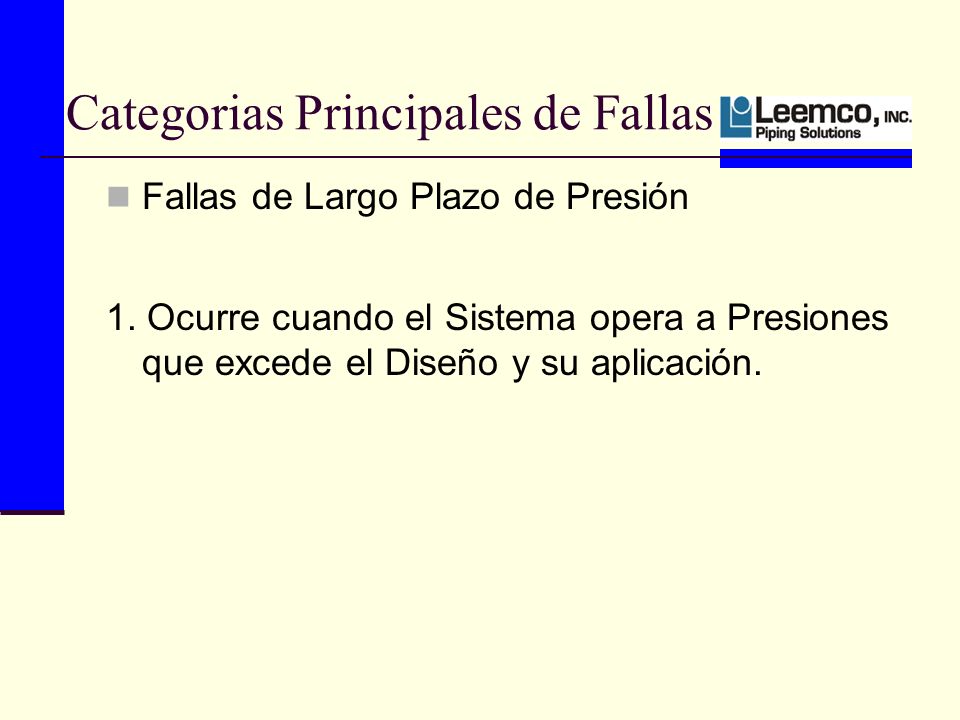

6 Categorias Principales de Fallas Fallas de Largo Plazo de Presión 1. Ocurre cuando el Sistema opera a Presiones que excede el Diseño y su aplicación.

7 Categoria Principales de Fallas Fallas por Oleaje Cíclico La Falla más común en Sistemas de Riego en Campos de Golf 1. Cambios frecuentes en Flujo 2. Cambios frecuentes en Presión

8 Categorias Principales de Fallas Falla Mecánica 1. Sobreapretar las Conexiones 2. Conectar con Pegamento/Cemento 3. Ensamble Incorrecto de la Conexión 4. Bloque de Empuje no Adecuado

9 Conexiones de Acero Ductil Acero Ductil: TS PSI / DS PSI PVC: TS 7000 PSI / DS 2000 PSI

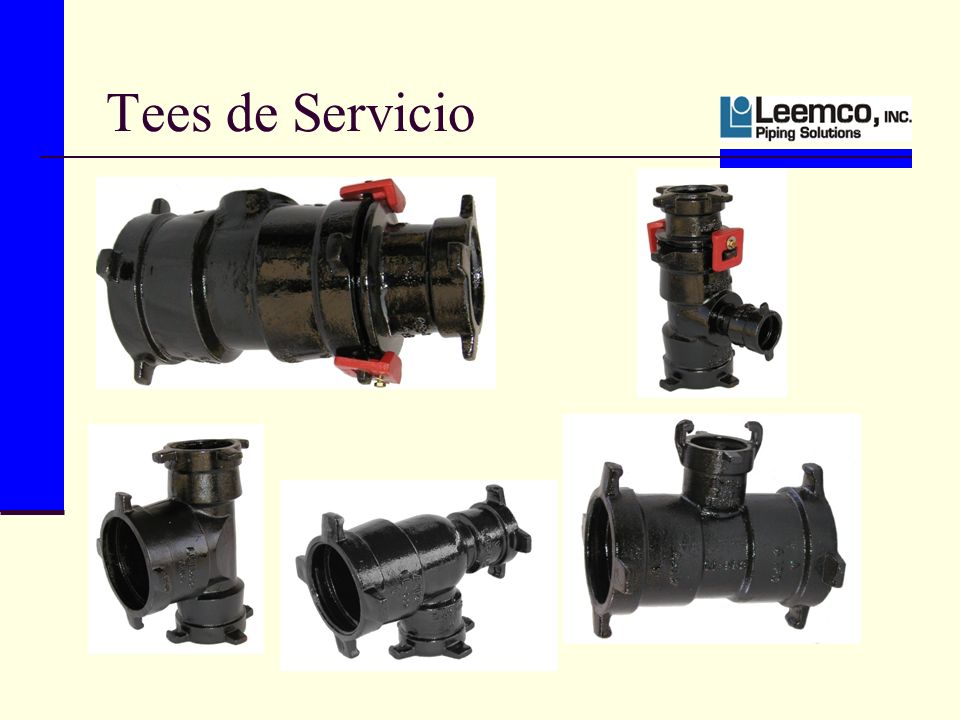

10 Tees de Servicio

11 Reductores

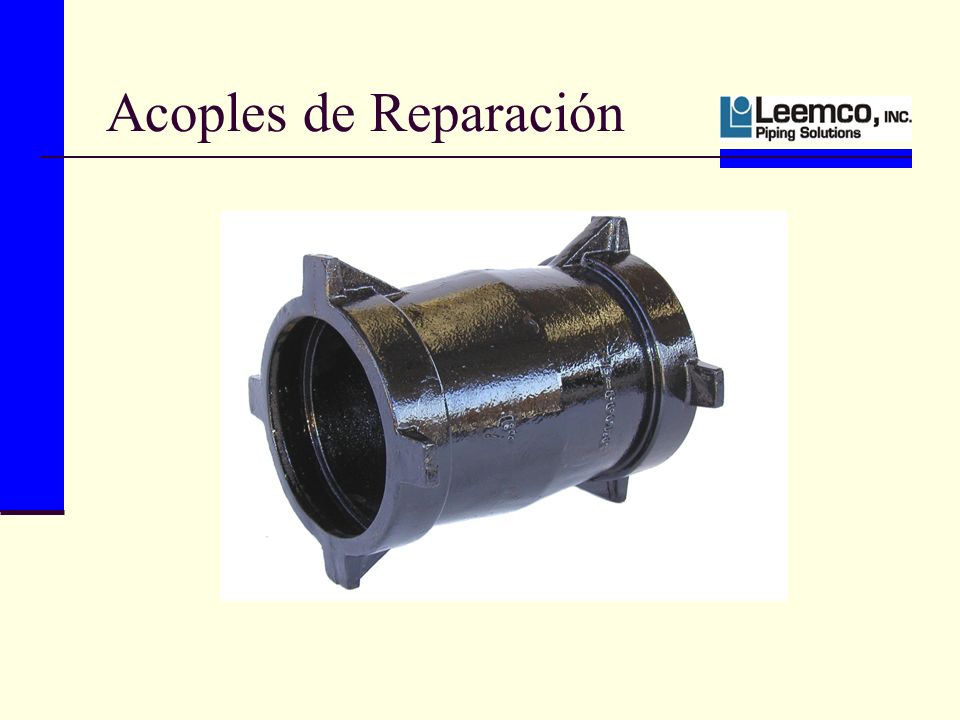

12 Acoples de Reparación

13 Fallas del Bloque de Oleaje Falla de Conexión de PVC y el Bloque de Empuje

14 Falla Cuanto costaría esta reparación en Dinero y en problemas para el Superintendente del Campo de Golf/Municipio, y a la los miembros/ciudad?

15 Eliminar las Fallas?

16 Joint Restraint (Junta de Restricción)

17 Tratando con distancias de menos de 6.5m… When the distance between a restrained fitting to the next joint is less than 20 feet, the above recommendations are no longer valid. One must refer to the following Table that lists the length (in feet) for each size/type fitting within which all joints must be restrained. As an example, whereas a 6, 90 require only one LB-Series restraint when using 20-foot pipe, it would require two LB- Series if the pipe is spliced into two 10-foot length segments.

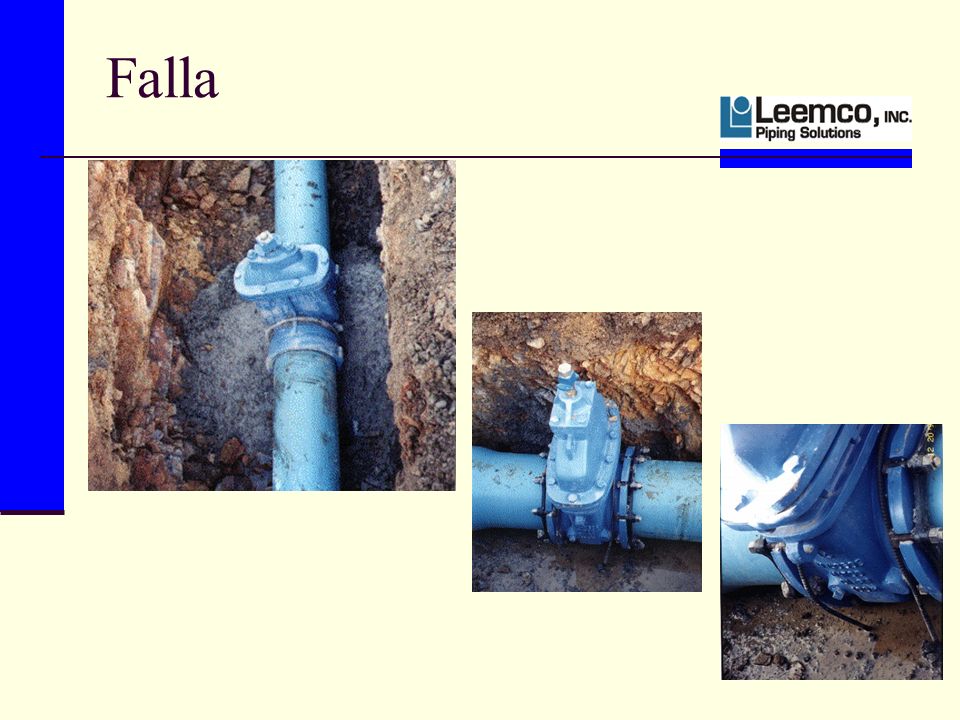

18 Falla

19 Joint Restraint (Junta de Restricción)

20

21

22 LB-Series Joint Restraint (Junta de Restricción)

23 Facilidad de Instalación y Reparación! Instalaciones Nuevas son Rápidas y Sencillas!!

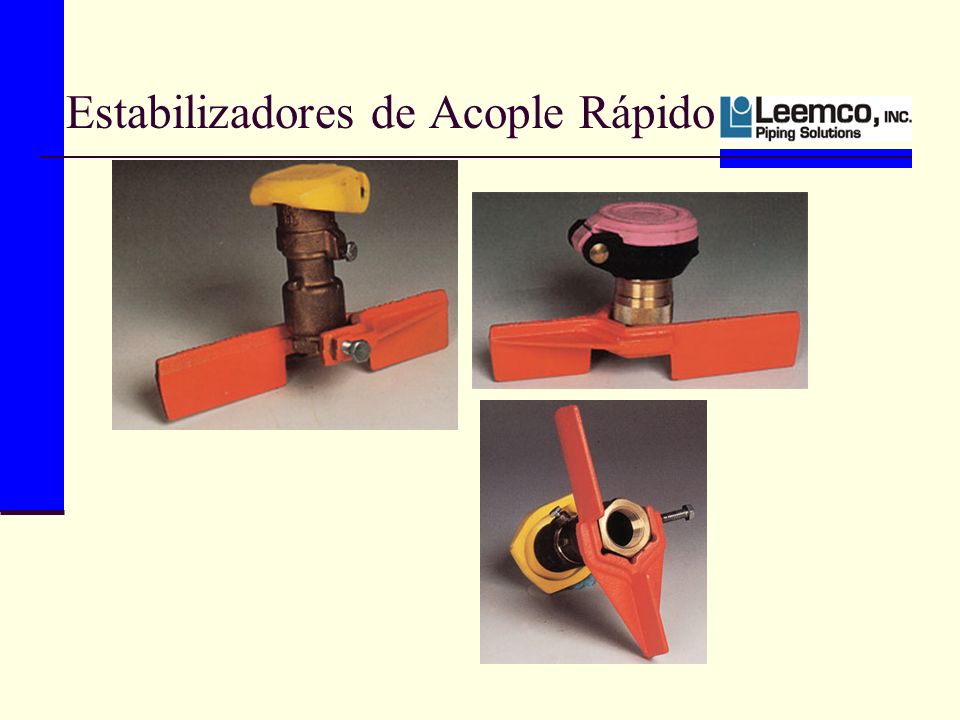

24 Estabilizadores de Acople Rápido

25 Instalación de las Juntas Basado en 125 PSI de presión, mezcla de tierra arena/arcilla, distancias entre la junta de restricción y la próxima junta aprox. 6.5m Para propositos de de estimación, es mejor en primero hacer un horario (Tabla) de todas las juntas de acero ductil en el proyecto. Al lado de cada junta apunta el numero y tipo de junta requerida usando una de las siguientes guías simplificadas: Piense en las juntas de restricción en la misma manera que bloques de Empuje. Fuerzas de empuje son creadas con los cambios de dirección (Codos) y cambios de diámetro. Dirección de flujo no influye nada significativa…Presión Estatica Si es Clave. Largo tramos de tubería que no tiene una curva significativa (menos de 15 grados) y que no encuentra reductores no requiere juntas de restricción.

26 Válvula Cuña de Compuerta

27 Válvulas de Globo

28 Válvulas de Angulo (Serie LV)

29 Válvulas de Angulo (Serie LAV)

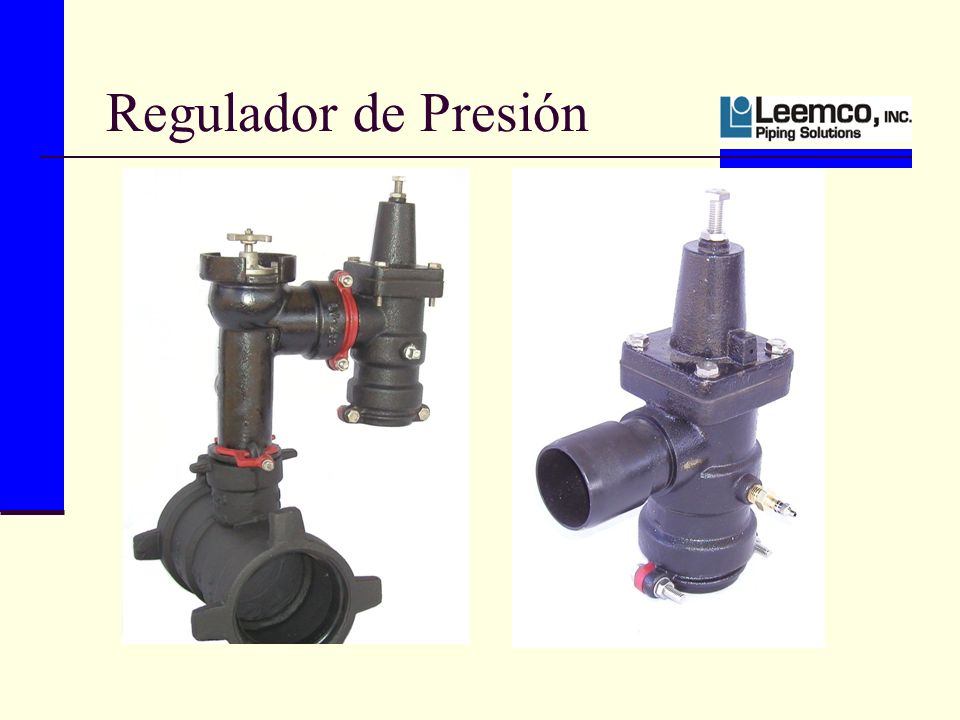

30 Regulador de Presión

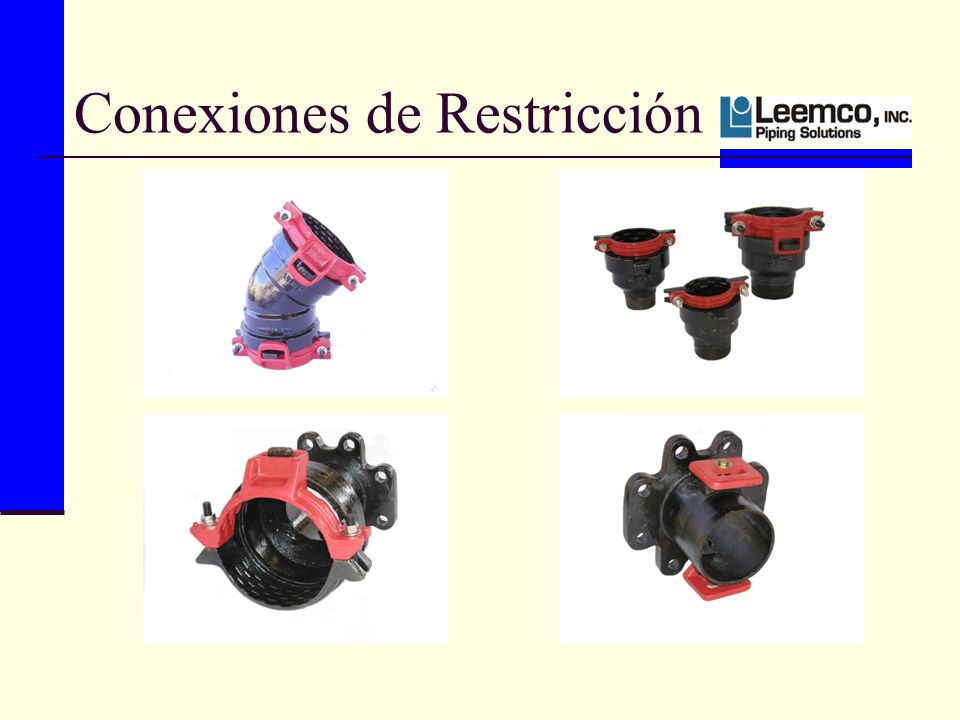

31 Conexiones de Restricción

32 Lateral 90 y Tee giratorio

33 Silletas

34 Adaptadores Macho

35 Accesorios

36 Leemco Inc. 360 S. Mount Vernon Ave Colton, CA Ph: (909) Fax:(909) Conexiones Fáciles Posibilidades Infinitas
