9.1 OBJETIVOS DE APRENDIZAJE DESCRIBIR LOS COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES.DESCRIBIR LOS COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES.

Presentaciones similares


Presentación del tema: "9.1 OBJETIVOS DE APRENDIZAJE DESCRIBIR LOS COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES.DESCRIBIR LOS COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES."— Transcripción de la presentación:

1

2 9.1

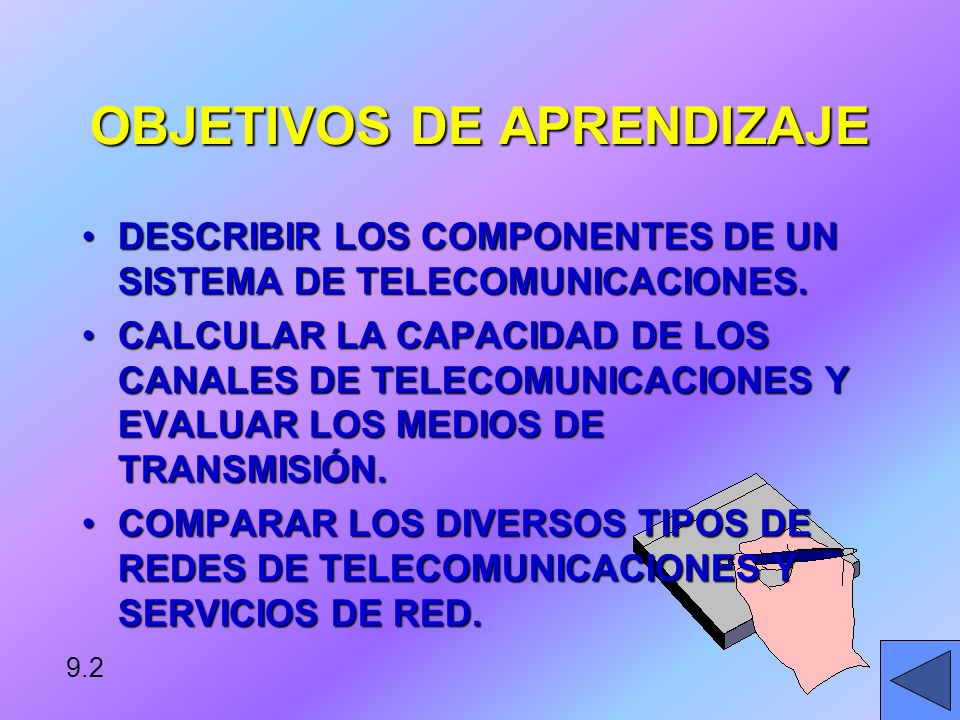

3 OBJETIVOS DE APRENDIZAJE DESCRIBIR LOS COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES.DESCRIBIR LOS COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES. CALCULAR LA CAPACIDAD DE LOS CANALES DE TELECOMUNICACIONES Y EVALUAR LOS MEDIOS DE TRANSMISIÓN.CALCULAR LA CAPACIDAD DE LOS CANALES DE TELECOMUNICACIONES Y EVALUAR LOS MEDIOS DE TRANSMISIÓN. COMPARAR LOS DIVERSOS TIPOS DE REDES DE TELECOMUNICACIONES Y SERVICIOS DE RED.COMPARAR LOS DIVERSOS TIPOS DE REDES DE TELECOMUNICACIONES Y SERVICIOS DE RED. 9.2

4 OBJETIVOS DE APRENDIZAJE DESCRIBIR LOS ESTÁNDARES DE CONECTIVIDAD IMPORTANTES PARA LAS REDES DE EMPRESA.DESCRIBIR LOS ESTÁNDARES DE CONECTIVIDAD IMPORTANTES PARA LAS REDES DE EMPRESA. IDENTIFICAR LAS APLICACIONES DE TELECOMUNICACIONES PARA APOYAR EL COMERCIO ELECTRÓNICO Y LOS NEGOCIOS ELECTRÓNICOS.IDENTIFICAR LAS APLICACIONES DE TELECOMUNICACIONES PARA APOYAR EL COMERCIO ELECTRÓNICO Y LOS NEGOCIOS ELECTRÓNICOS. ANALIZAR LOS PROBLEMAS GERENCIALES QUE CAUSAN LAS REDES DE EMPRESA Y SUGERIR SOLUCIONES.ANALIZAR LOS PROBLEMAS GERENCIALES QUE CAUSAN LAS REDES DE EMPRESA Y SUGERIR SOLUCIONES. 9.3

5 RETOS EN LOS NEGOCIOS LA REVOLUCIÓN DE LAS TELECOMUNICACIONES.LA REVOLUCIÓN DE LAS TELECOMUNICACIONES. COMPONENTES Y FUNCIONES DE UN SISTEMA DE TELECOMUNICACIONES.COMPONENTES Y FUNCIONES DE UN SISTEMA DE TELECOMUNICACIONES. REDES DE COMUNICACIONES.REDES DE COMUNICACIONES. TECNOLOGÍAS DE COMERCIO ELECTRÓNICO Y DE NEGOCIOS ELECTRÓNICOS.TECNOLOGÍAS DE COMERCIO ELECTRÓNICO Y DE NEGOCIOS ELECTRÓNICOS. PROBLEMAS Y DECISIONES GERENCIALES.PROBLEMAS Y DECISIONES GERENCIALES. 9.4

6 9.5 TELECOMUNICACIONES COMUNICACIÓN DE INFORMACIÓN POR MEDIOS ELECTRÓNICOS, GENERALMENTE A CIERTA DISTANCIA.

7 SUPERCARRETERA DE LA INFORMACIÓN REDES DIGITALES DE TELECOMUNICACIONES DE ALTA VELOCIDAD, DE ALCANCE NACIONAL O MUNDIAL, ACCESIBLES PARA EL PÚBLICO EN GENERAL 9.6

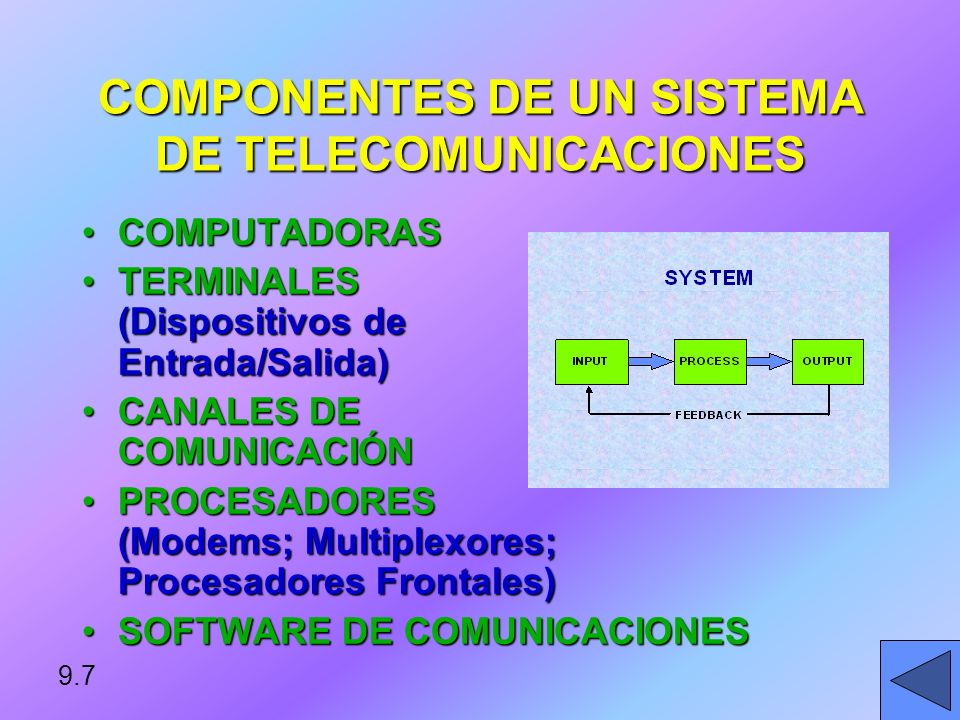

8 COMPONENTES DE UN SISTEMA DE TELECOMUNICACIONES COMPUTADORASCOMPUTADORAS TERMINALES (Dispositivos de Entrada/Salida)TERMINALES (Dispositivos de Entrada/Salida) CANALES DE COMUNICACIÓNCANALES DE COMUNICACIÓN PROCESADORES (Modems; Multiplexores; Procesadores Frontales)PROCESADORES (Modems; Multiplexores; Procesadores Frontales) SOFTWARE DE COMUNICACIONESSOFTWARE DE COMUNICACIONES 9.7

9 PROTOCOLO CONJUNTO DE REGLAS Y PROCEDIMIENTOS QUE RIGE LA TRANSMISIÓN ENTRE LOS COMPONENTES DE UNA RED 9.8

10 SEÑAL ANALÓGICA ONDA CONTINUA.ONDA CONTINUA. PASA POR UN MEDIO DE COMUNICACIÓN.PASA POR UN MEDIO DE COMUNICACIÓN. SE USA PARA LAS COMUNICACIONES POR VOZ.SE USA PARA LAS COMUNICACIONES POR VOZ. 9.9

11 SEÑAL DIGITAL FORMA DE ONDA DISCRETAFORMA DE ONDA DISCRETA DOS ESTADOS DISCRETOS:DOS ESTADOS DISCRETOS: –BITS 1 & BITS 0 –PULSOS DE ENCENDIDO/APAGADO COMUNICACIONES DE DATOSCOMUNICACIONES DE DATOS EL MODEM TRADUCE SEÑALES DIGITALES A ANALÓGICAS Y VICEVERSAEL MODEM TRADUCE SEÑALES DIGITALES A ANALÓGICAS Y VICEVERSA

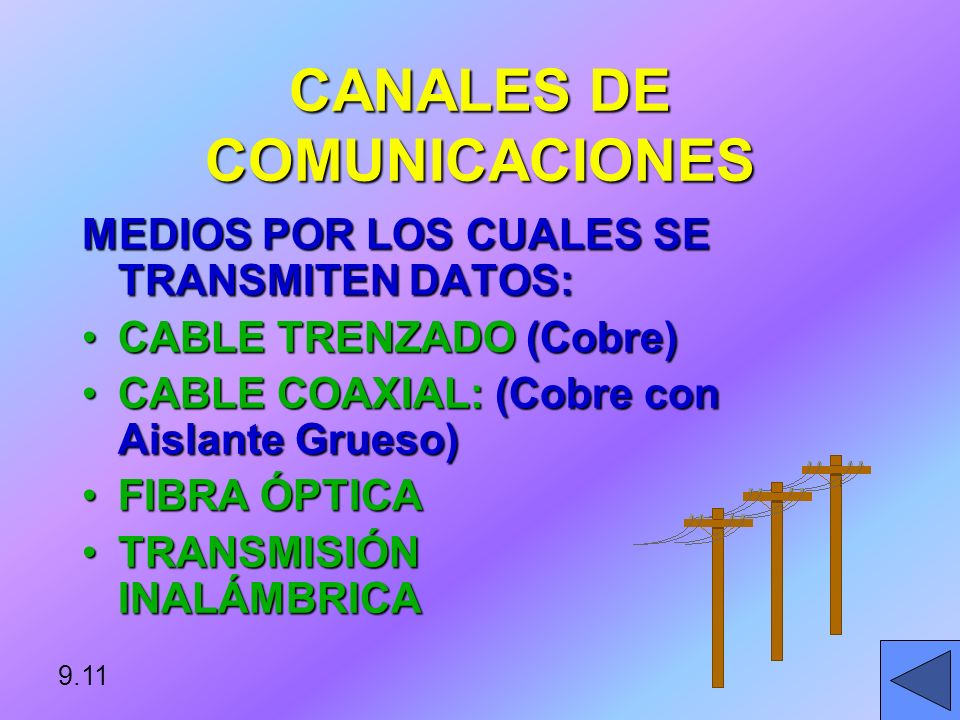

12 CANALES DE COMUNICACIONES MEDIOS POR LOS CUALES SE TRANSMITEN DATOS: CABLE TRENZADO (Cobre)CABLE TRENZADO (Cobre) CABLE COAXIAL: (Cobre con Aislante Grueso)CABLE COAXIAL: (Cobre con Aislante Grueso) FIBRA ÓPTICAFIBRA ÓPTICA TRANSMISIÓN INALÁMBRICATRANSMISIÓN INALÁMBRICA 9.11

13 HILOS DE FIBRA DE VIDRIO TRANSPARENTE.HILOS DE FIBRA DE VIDRIO TRANSPARENTE. RÁPIDO, LIGERO Y DURADERO.RÁPIDO, LIGERO Y DURADERO. HASTA 10 BILLONES DE BITS POR SEGUNDO, FULL DUPLEX.HASTA 10 BILLONES DE BITS POR SEGUNDO, FULL DUPLEX. CARO Y DIFÍCIL DE INSTALAR.CARO Y DIFÍCIL DE INSTALAR. USUALMENTE UTILIZADO COMO COLUMNA VERTEBRAL EN UNA RED.USUALMENTE UTILIZADO COMO COLUMNA VERTEBRAL EN UNA RED. FIBRA ÓPTICA SEÑALLÁSERCABLEDETECTORSEÑAL 9.12

14 SATÉLITE DE ÓRBITA BAJA UPLINK TRANSMISIÓN DE MICROONDAS DOWNLINK 9.13

15 TECNOLOGÍAS DE TRANSMISIÓN INALÁMBRICA SISTEMA DE LOCALIZADORES: Emiten un sonido cuando el usuario recibe un mensaje.SISTEMA DE LOCALIZADORES: Emiten un sonido cuando el usuario recibe un mensaje. TELÉFONO CELULAR: Dispositivo que utiliza ondas de radio para comunicarse con antenas situadas en áreas llamadas células.TELÉFONO CELULAR: Dispositivo que utiliza ondas de radio para comunicarse con antenas situadas en áreas llamadas células. REDES DE DATOS MÓVILES: Redes basadas en radio que transmiten datos desde y hacia computadoras de mano. Baratas y eficientes.REDES DE DATOS MÓVILES: Redes basadas en radio que transmiten datos desde y hacia computadoras de mano. Baratas y eficientes. 9.14

16 TECNOLOGÍAS DE TRANSMISIÓN INALÁMBRICA SERVICIOS DE COMUNICACIÓN PERSONALES: Celular; baja potencia; más alta frecuencia. Más pequeños; pueden utilizarse en edificios y túneles.SERVICIOS DE COMUNICACIÓN PERSONALES: Celular; baja potencia; más alta frecuencia. Más pequeños; pueden utilizarse en edificios y túneles. ASISTENTES DIGITALES PERSONALES: Computadoras de mano operadas con pluma con capacidad de transmitir mensajes digitales.ASISTENTES DIGITALES PERSONALES: Computadoras de mano operadas con pluma con capacidad de transmitir mensajes digitales. TELÉFONOS INTELIGENTES: Inalámbrico, con capacidades de voz, texto e Internet.TELÉFONOS INTELIGENTES: Inalámbrico, con capacidades de voz, texto e Internet. 9.15

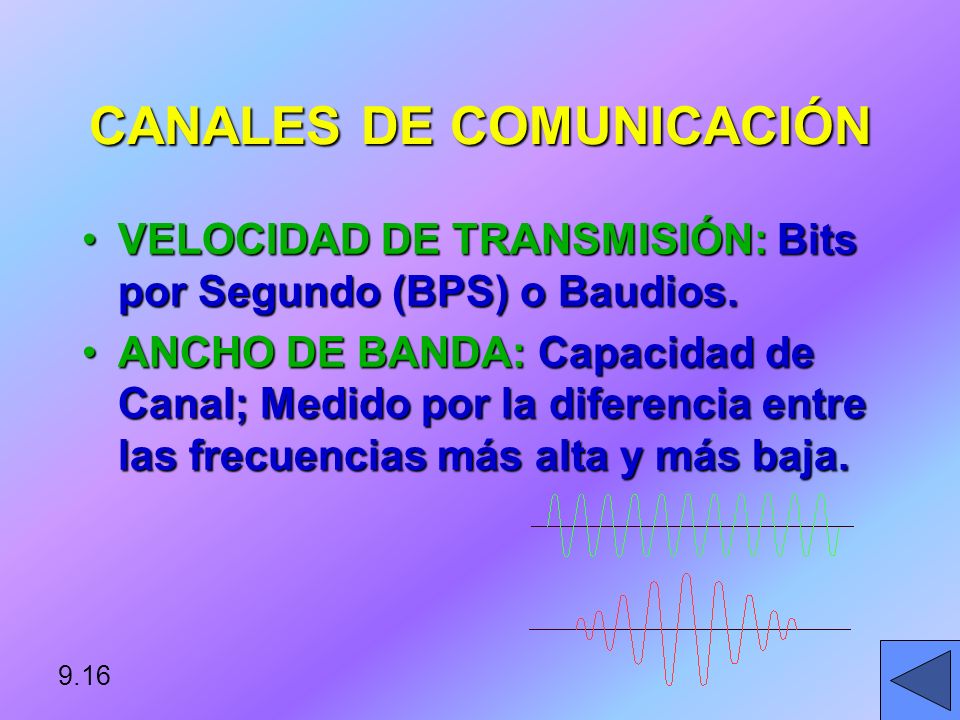

17 CANALES DE COMUNICACIÓN VELOCIDAD DE TRANSMISIÓN: Bits por Segundo (BPS) o Baudios.VELOCIDAD DE TRANSMISIÓN: Bits por Segundo (BPS) o Baudios. ANCHO DE BANDA: Capacidad de Canal; Medido por la diferencia entre las frecuencias más alta y más baja.ANCHO DE BANDA: Capacidad de Canal; Medido por la diferencia entre las frecuencias más alta y más baja. 9.16

18 MEDIO MEDIOVELOCIDAD COSTO COSTO CABLE TRENZADO CABLE TRENZADO 300 BPS - 10 MBPS 300 BPS - 10 MBPSBAJO MICROONDAS MICROONDAS 256 KBPS MBPS 256 KBPS MBPS SATÉLITE SATÉLITE 256 KBPS MBPS 256 KBPS MBPS CABLE COAXIAL CABLE COAXIAL 56 KBPS MBPS 56 KBPS MBPS FIBRA ÓPTICA FIBRA ÓPTICA 500 KBPS - 10 GBPS 500 KBPS - 10 GBPSALTO BPS: BITS POR SEGUNDO BPS: BITS POR SEGUNDO KBPS: KILOBITS POR SEGUNDO KBPS: KILOBITS POR SEGUNDO MBPS: MEGABITS POR SEGUNDO MBPS: MEGABITS POR SEGUNDO GBPS: GIGABITS POR SEGUNDO GBPS: GIGABITS POR SEGUNDO VELOCIDADES Y COSTOS DE LOS MEDIOS 9.17

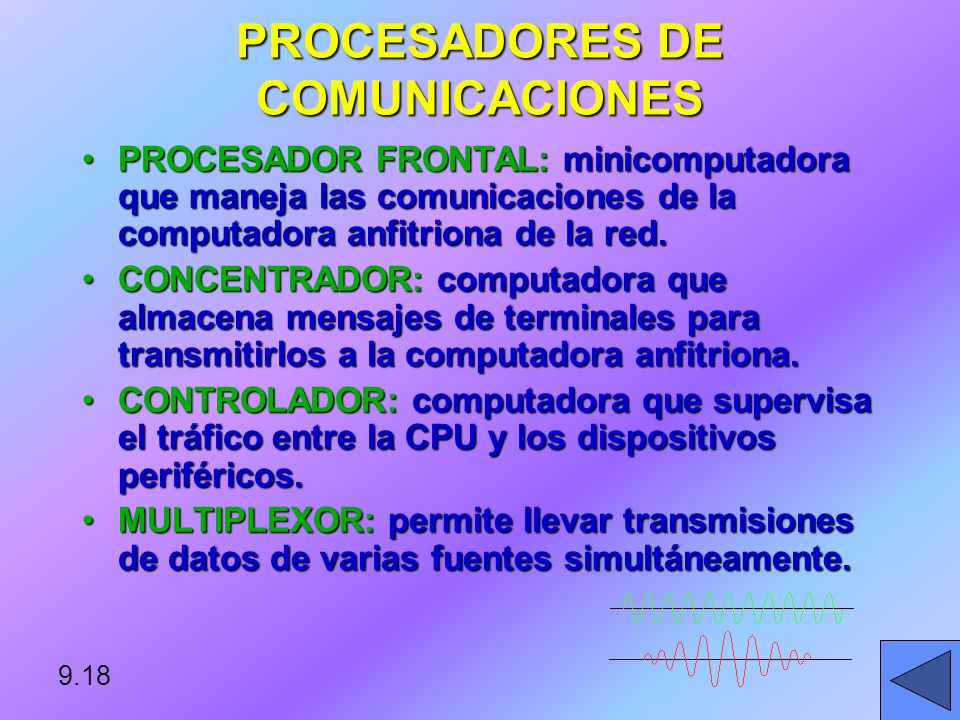

19 PROCESADORES DE COMUNICACIONES PROCESADOR FRONTAL: minicomputadora que maneja las comunicaciones de la computadora anfitriona de la red.PROCESADOR FRONTAL: minicomputadora que maneja las comunicaciones de la computadora anfitriona de la red. CONCENTRADOR: computadora que almacena mensajes de terminales para transmitirlos a la computadora anfitriona.CONCENTRADOR: computadora que almacena mensajes de terminales para transmitirlos a la computadora anfitriona. CONTROLADOR: computadora que supervisa el tráfico entre la CPU y los dispositivos periféricos.CONTROLADOR: computadora que supervisa el tráfico entre la CPU y los dispositivos periféricos. MULTIPLEXOR: permite llevar transmisiones de datos de varias fuentes simultáneamente.MULTIPLEXOR: permite llevar transmisiones de datos de varias fuentes simultáneamente. 9.18

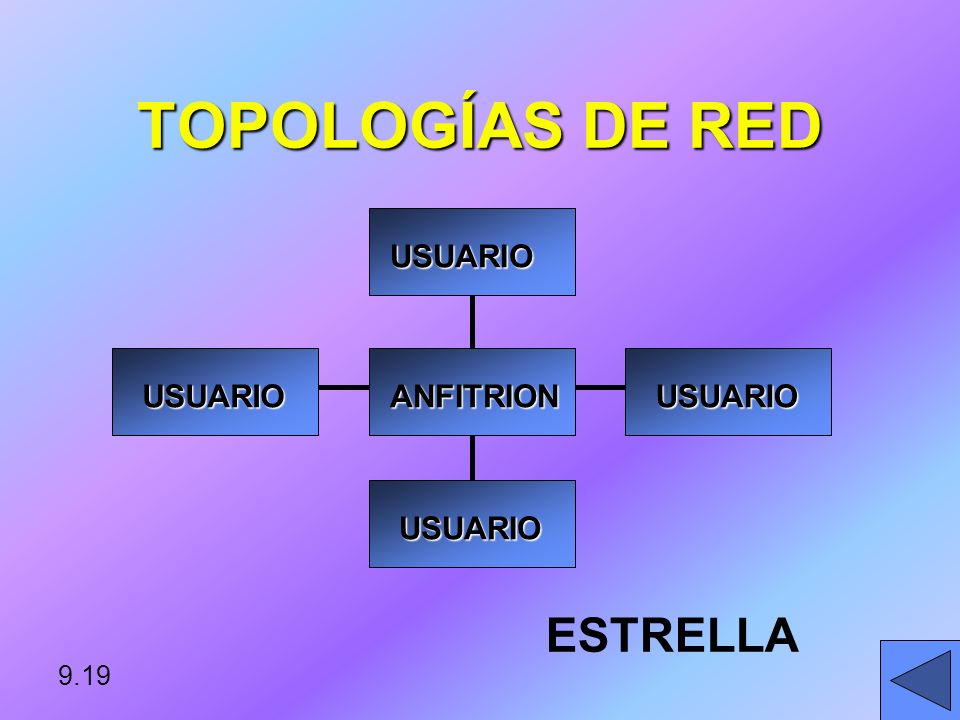

20 TOPOLOGÍAS DE RED ANFITRION USUARIO USUARIO USUARIO ESTRELLA 9.19

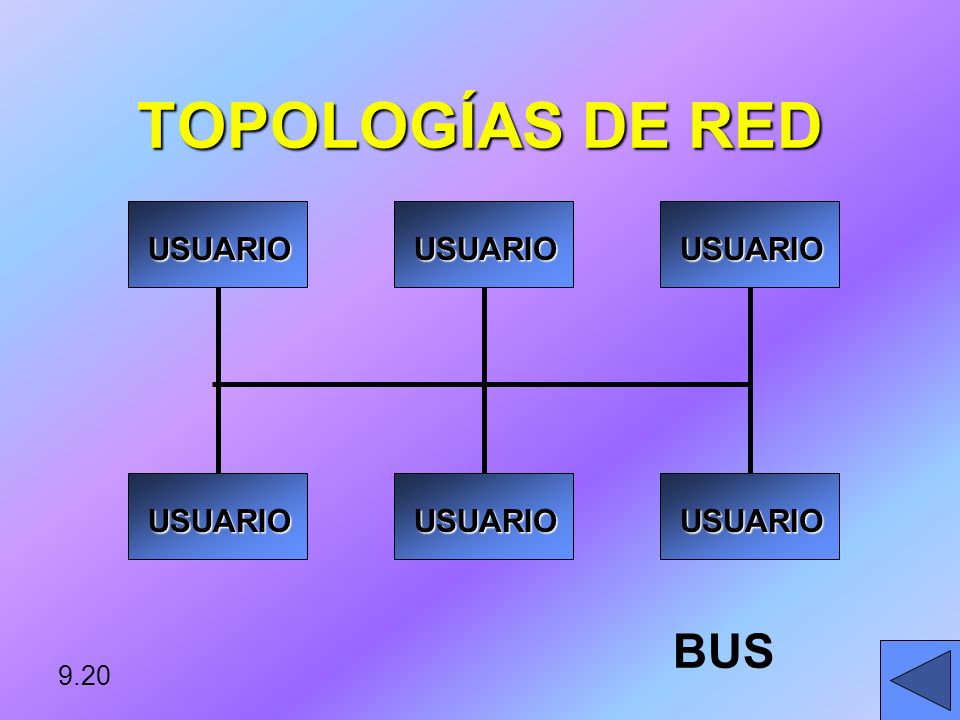

21 TOPOLOGÍAS DE RED BUS USUARIO USUARIO USUARIO USUARIO USUARIO USUARIO 9.20

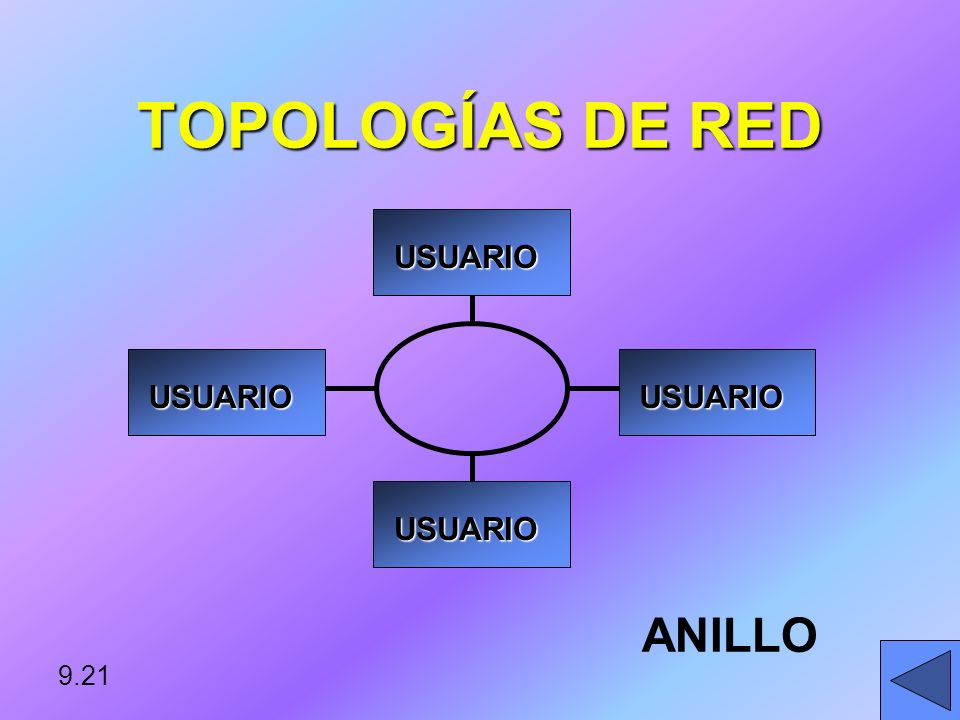

22 TOPOLOGÍAS DE RED USUARIO USUARIO USUARIO USUARIO ANILLO 9.21

23 REDES DE ÁREA LOCAL CENTRAL PRIVADA (PBX): sistema de conmutación central de una compañía.CENTRAL PRIVADA (PBX): sistema de conmutación central de una compañía. RED DE ÁREA LOCAL (LAN): canales dedicados; distancia limitada (dentro de un radio de 600 metros); mayor capacidad que un PBX. Pueden compartir hard y soft.RED DE ÁREA LOCAL (LAN): canales dedicados; distancia limitada (dentro de un radio de 600 metros); mayor capacidad que un PBX. Pueden compartir hard y soft. 9.22

24 RED DE ÁREA LOCAL (LAN) SERVIDOR: guarda programas y datos; determina el acceso a la red.SERVIDOR: guarda programas y datos; determina el acceso a la red. PUERTA: conecta a otras redes.PUERTA: conecta a otras redes. SISTEMA OPERATIVO DE RED (NOS): coordina los recursos de la red y maneja las comunicaciones.SISTEMA OPERATIVO DE RED (NOS): coordina los recursos de la red y maneja las comunicaciones. IGUAL A IGUAL: en redes pequeñas, todas las computadoras tienen el mismo poder.IGUAL A IGUAL: en redes pequeñas, todas las computadoras tienen el mismo poder. 9.23

25 REDES QUE ABARCAN ÁREAS GEOGRÁFICAMENTE GRANDES. PODRÍA INCLUIR SATÉLITE, CABLE Y MICROONDAS. LINEAS CONMUTADAS: Las rutas se determinan en base al tráfico actual.LINEAS CONMUTADAS: Las rutas se determinan en base al tráfico actual. LINEAS DEDICADAS: Disponibles contantemente para tráfico de alto volumen.LINEAS DEDICADAS: Disponibles contantemente para tráfico de alto volumen. RED DE ÁREA AMPLIA (WAN) 9.24

26 RED DE VALOR AGREGADO (VAN) PRIVADA; MÚLTIPLES TRAYECTOS; EXCLUSIVA PARA DATOS.PRIVADA; MÚLTIPLES TRAYECTOS; EXCLUSIVA PARA DATOS. ADMINISTRADA POR TERCEROS.ADMINISTRADA POR TERCEROS. UTILIZADA POR VARIAS ORGANIZACIONES.UTILIZADA POR VARIAS ORGANIZACIONES. BAJO UN RÉGIMEN DE SUSCRIPCIÓN.BAJO UN RÉGIMEN DE SUSCRIPCIÓN. 9.25

27 SERVICIOS DE RED CONMUTACIÓN DE PAQUETESCONMUTACIÓN DE PAQUETES RELEVO DE TRAMASRELEVO DE TRAMAS MODO DE TRANSFERENCIA ASINCRÓNICO (ATM)MODO DE TRANSFERENCIA ASINCRÓNICO (ATM) RED DIGITAL DE SERVICIOS INTEGRADOS (ISDN)RED DIGITAL DE SERVICIOS INTEGRADOS (ISDN) LINEA DIGITAL DE SUSCRIPTOR (DSL)LINEA DIGITAL DE SUSCRIPTOR (DSL) MÓDEM DE CABLEMÓDEM DE CABLE LÍNEA T1LÍNEA T1 9.26

28 CONMUTACIÓN DE PAQUETES (X.25): FORMA DE Red de Valor Agregado.FORMA DE Red de Valor Agregado. DIVIDE BLOQUES DE DATOS EN PEQUEÑOS PAQUETES (ej: 128 B.).DIVIDE BLOQUES DE DATOS EN PEQUEÑOS PAQUETES (ej: 128 B.). LOS PAQUETES SE DIRIGEN DE LA FORMA MÁS ECONÓMICA.LOS PAQUETES SE DIRIGEN DE LA FORMA MÁS ECONÓMICA. SE REENSAMBLAN AL LLEGAR A DESTINO.SE REENSAMBLAN AL LLEGAR A DESTINO. 9.27

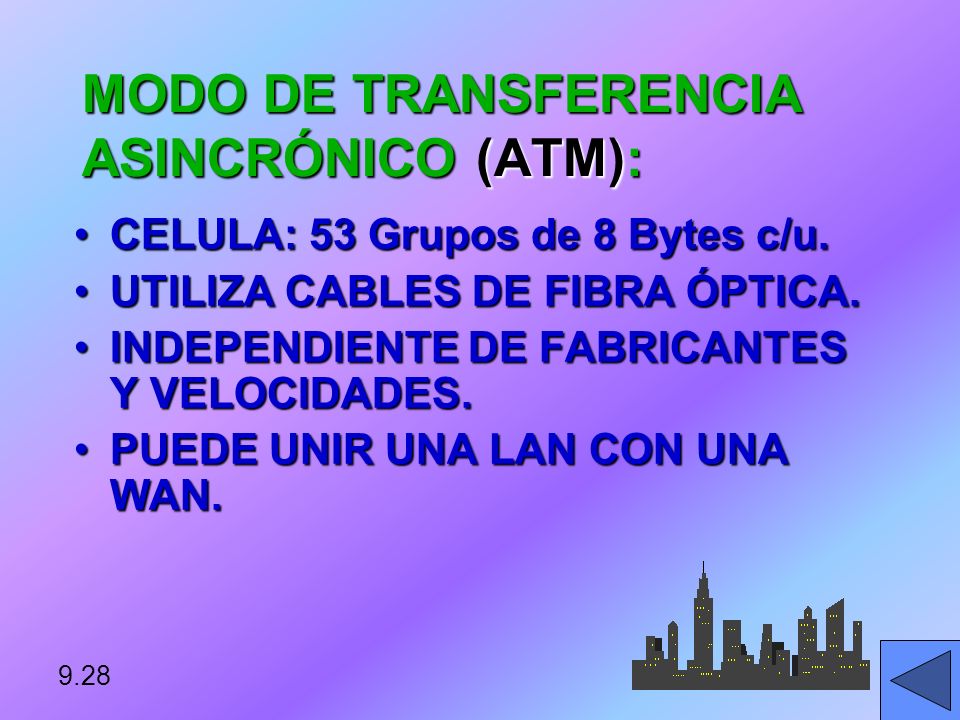

29 MODO DE TRANSFERENCIA ASINCRÓNICO (ATM): CELULA: 53 Grupos de 8 Bytes c/u.CELULA: 53 Grupos de 8 Bytes c/u. UTILIZA CABLES DE FIBRA ÓPTICA.UTILIZA CABLES DE FIBRA ÓPTICA. INDEPENDIENTE DE FABRICANTES Y VELOCIDADES.INDEPENDIENTE DE FABRICANTES Y VELOCIDADES. PUEDE UNIR UNA LAN CON UNA WAN.PUEDE UNIR UNA LAN CON UNA WAN. 9.28

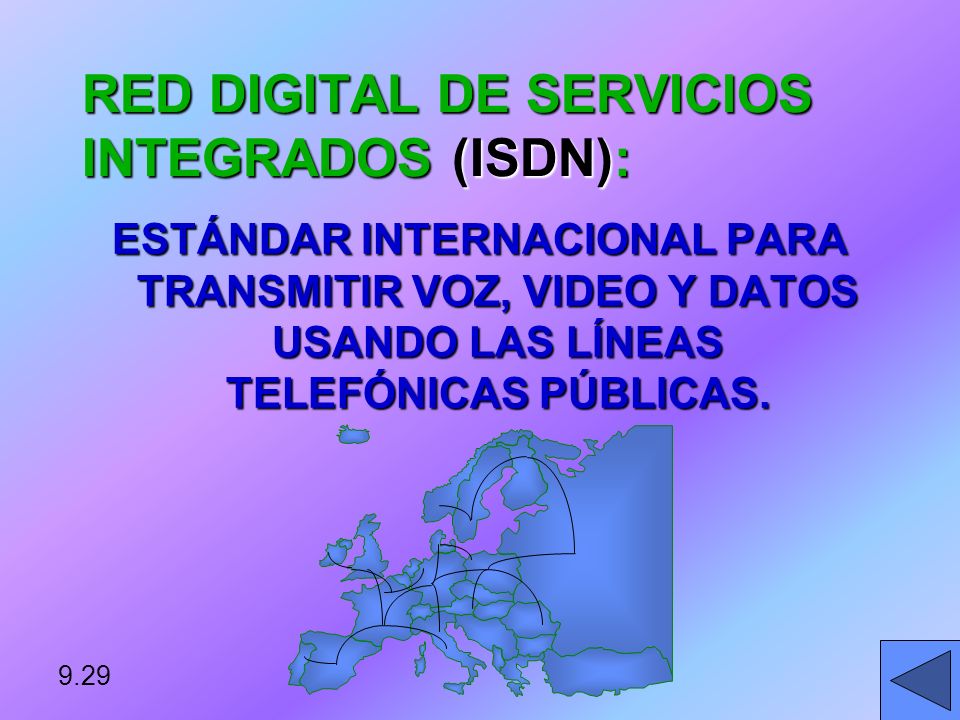

30 RED DIGITAL DE SERVICIOS INTEGRADOS (ISDN): ESTÁNDAR INTERNACIONAL PARA TRANSMITIR VOZ, VIDEO Y DATOS USANDO LAS LÍNEAS TELEFÓNICAS PÚBLICAS. 9.29

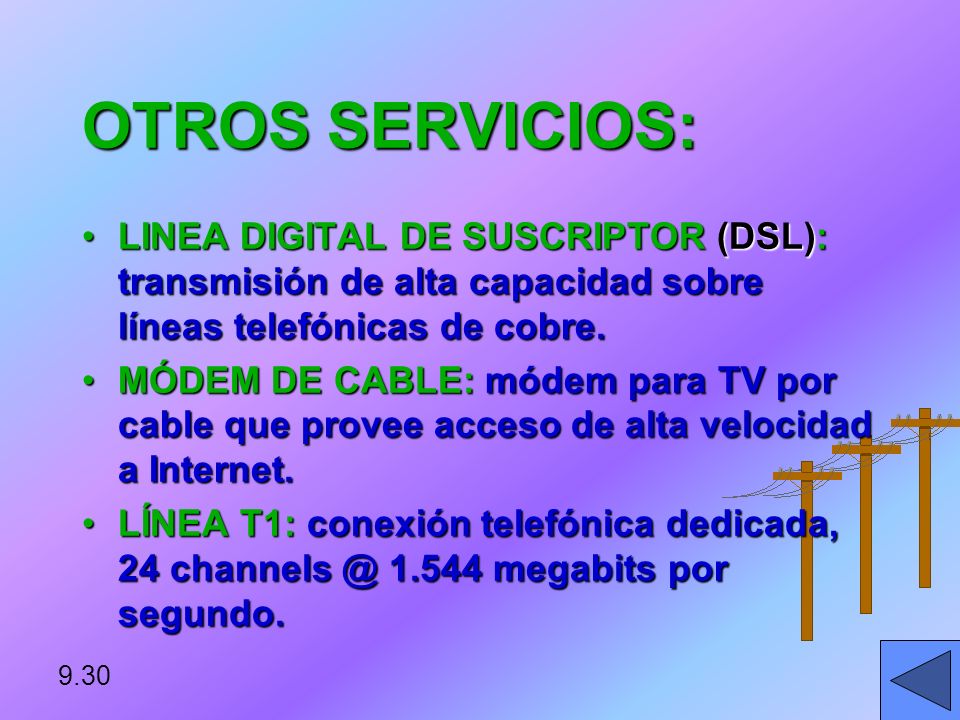

31 OTROS SERVICIOS: LINEA DIGITAL DE SUSCRIPTOR (DSL): transmisión de alta capacidad sobre líneas telefónicas de cobre.LINEA DIGITAL DE SUSCRIPTOR (DSL): transmisión de alta capacidad sobre líneas telefónicas de cobre. MÓDEM DE CABLE: módem para TV por cable que provee acceso de alta velocidad a Internet.MÓDEM DE CABLE: módem para TV por cable que provee acceso de alta velocidad a Internet. LÍNEA T1: conexión telefónica dedicada, megabits por segundo.LÍNEA T1: conexión telefónica dedicada, megabits por segundo. 9.30

32 HARDWARE; SOFTWARE; TELECOMUNICACIONES, DATOS DE LA EMPRESAHARDWARE; SOFTWARE; TELECOMUNICACIONES, DATOS DE LA EMPRESA MÁS PODER DE COMPUTACIÓN A LOS ESCRITORIOSMÁS PODER DE COMPUTACIÓN A LOS ESCRITORIOS RED QUE ENLAZA A REDES MÁS PEQUEÑASRED QUE ENLAZA A REDES MÁS PEQUEÑAS REDES DE EMPRESA 9.31

33 INTERCONEXIÓN DE REDES ENLACE DE REDES INDIVIDUALES PARA FORMAR UNA RED INTERCONECTADA RED A RED B RED C

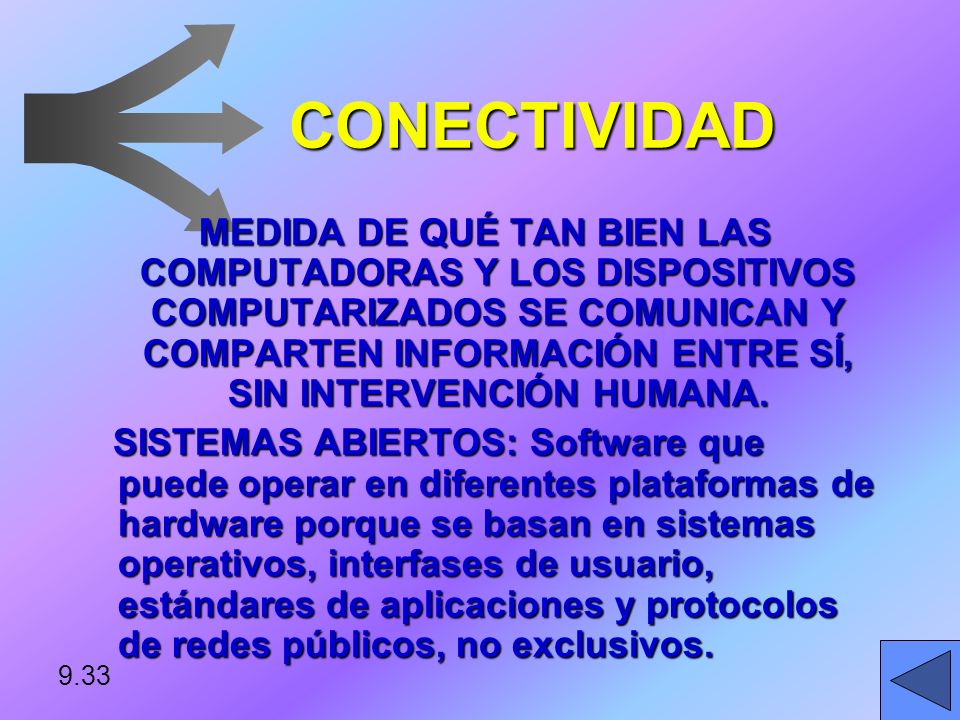

34 CONECTIVIDAD MEDIDA DE QUÉ TAN BIEN LAS COMPUTADORAS Y LOS DISPOSITIVOS COMPUTARIZADOS SE COMUNICAN Y COMPARTEN INFORMACIÓN ENTRE SÍ, SIN INTERVENCIÓN HUMANA. MEDIDA DE QUÉ TAN BIEN LAS COMPUTADORAS Y LOS DISPOSITIVOS COMPUTARIZADOS SE COMUNICAN Y COMPARTEN INFORMACIÓN ENTRE SÍ, SIN INTERVENCIÓN HUMANA. SISTEMAS ABIERTOS: Software que puede operar en diferentes plataformas de hardware porque se basan en sistemas operativos, interfases de usuario, estándares de aplicaciones y protocolos de redes públicos, no exclusivos. SISTEMAS ABIERTOS: Software que puede operar en diferentes plataformas de hardware porque se basan en sistemas operativos, interfases de usuario, estándares de aplicaciones y protocolos de redes públicos, no exclusivos. 9.33

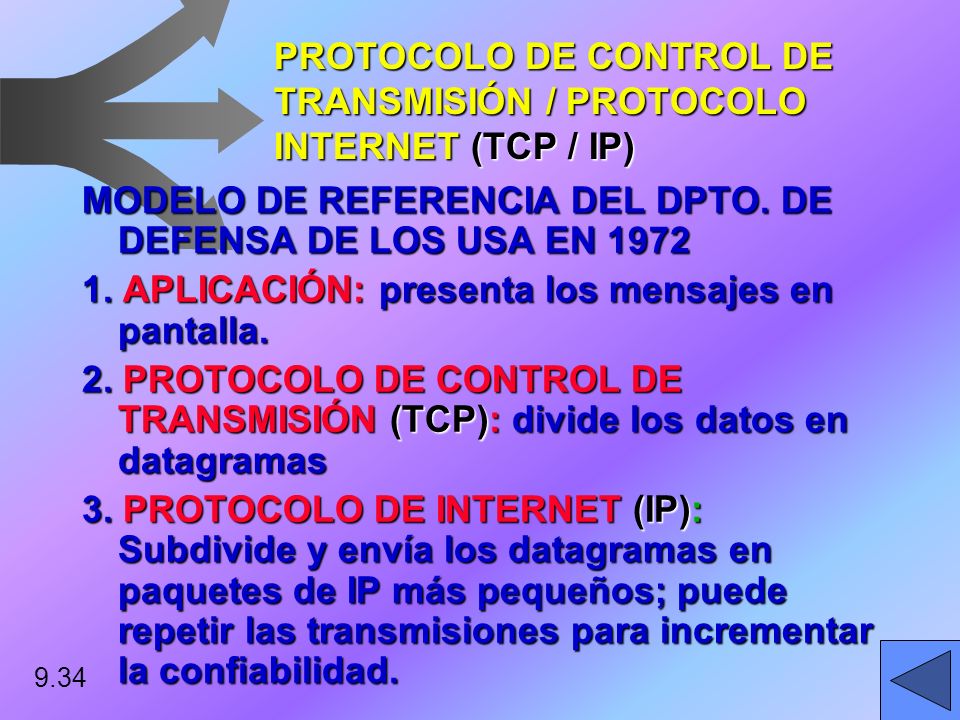

35 PROTOCOLO DE CONTROL DE TRANSMISIÓN / PROTOCOLO INTERNET (TCP / IP) MODELO DE REFERENCIA DEL DPTO. DE DEFENSA DE LOS USA EN APLICACIÓN: presenta los mensajes en pantalla. 2. PROTOCOLO DE CONTROL DE TRANSMISIÓN (TCP): divide los datos en datagramas 3. PROTOCOLO DE INTERNET (IP): Subdivide y envía los datagramas en paquetes de IP más pequeños; puede repetir las transmisiones para incrementar la confiabilidad. 9.34

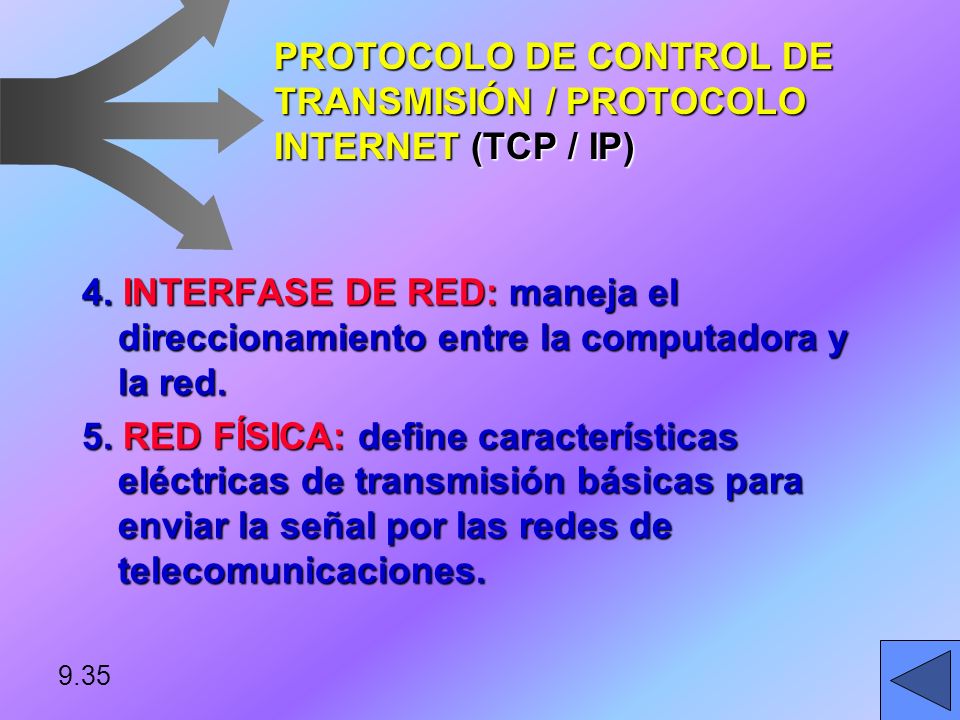

36 4. INTERFASE DE RED: maneja el direccionamiento entre la computadora y la red. 5. RED FÍSICA: define características eléctricas de transmisión básicas para enviar la señal por las redes de telecomunicaciones PROTOCOLO DE CONTROL DE TRANSMISIÓN / PROTOCOLO INTERNET (TCP / IP)

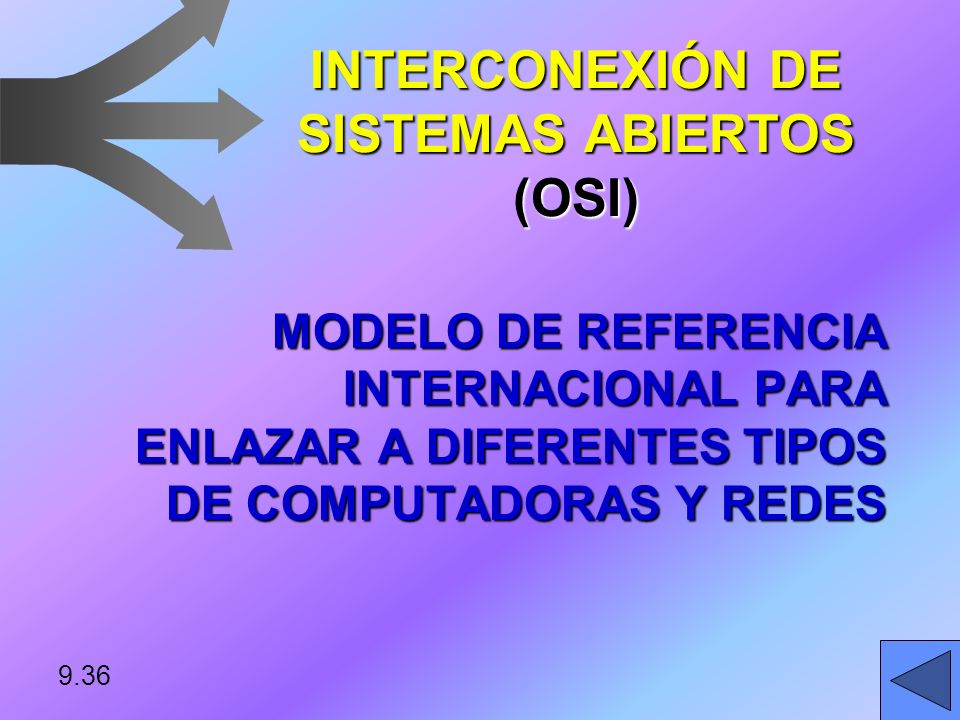

37 INTERCONEXIÓN DE SISTEMAS ABIERTOS (OSI) MODELO DE REFERENCIA INTERNACIONAL PARA ENLAZAR A DIFERENTES TIPOS DE COMPUTADORAS Y REDES 9.36

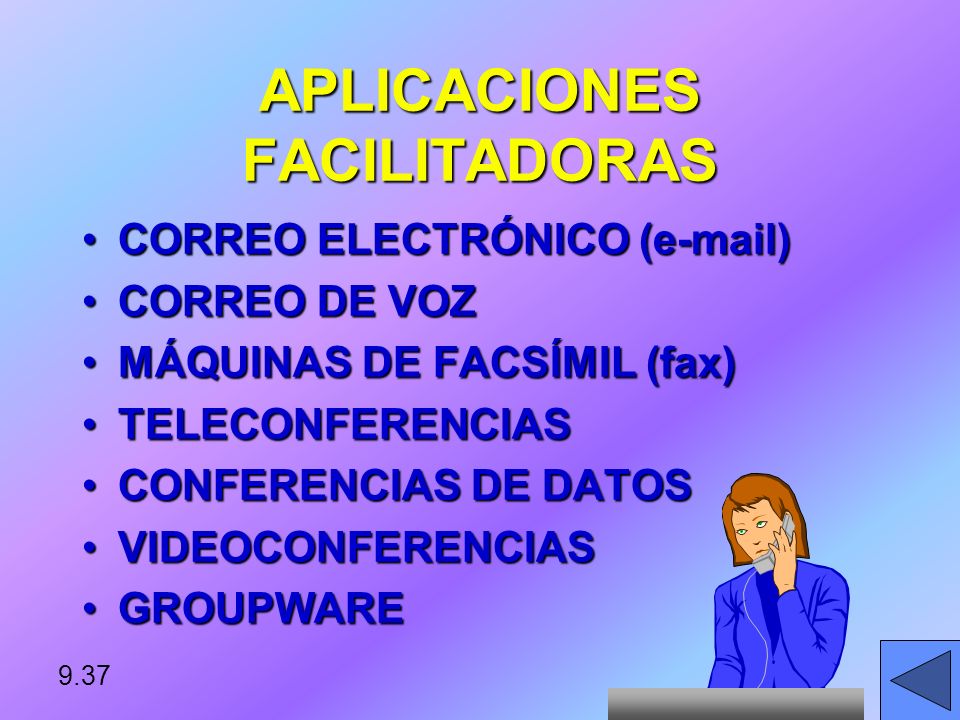

38 APLICACIONES FACILITADORAS CORREO ELECTRÓNICO ( )CORREO ELECTRÓNICO ( ) CORREO DE VOZCORREO DE VOZ MÁQUINAS DE FACSÍMIL (fax)MÁQUINAS DE FACSÍMIL (fax) TELECONFERENCIASTELECONFERENCIAS CONFERENCIAS DE DATOSCONFERENCIAS DE DATOS VIDEOCONFERENCIASVIDEOCONFERENCIAS GROUPWAREGROUPWARE 9.37

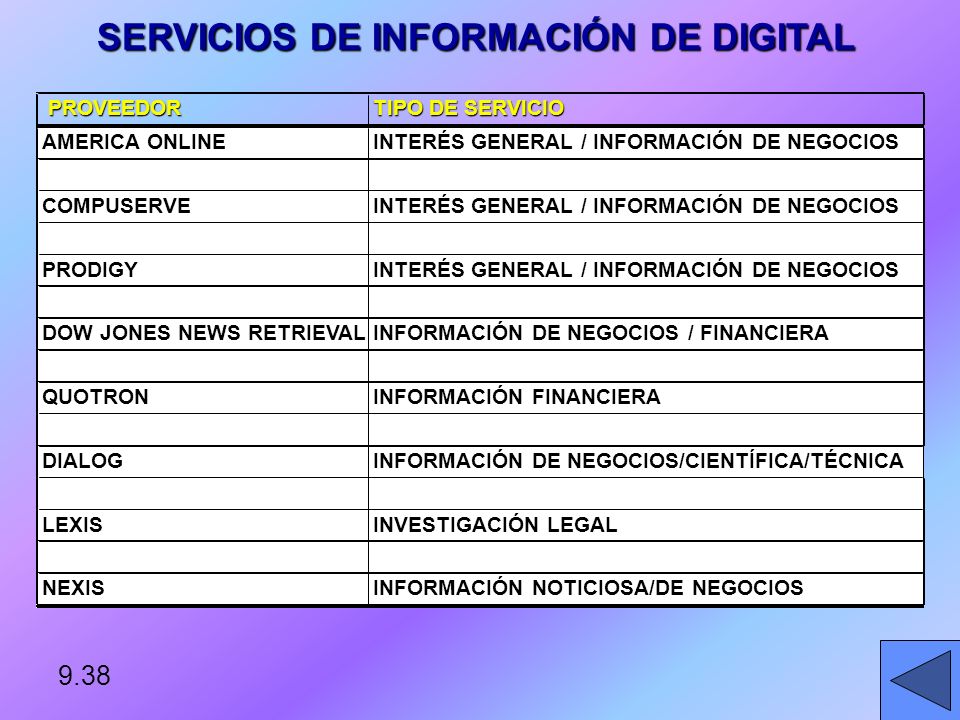

39 PROVEEDOR PROVEEDOR TIPO DE SERVICIO AMERICA ONLINEINTERÉS GENERAL / INFORMACIÓN DE NEGOCIOS COMPUSERVEINTERÉS GENERAL / INFORMACIÓN DE NEGOCIOS PRODIGYINTERÉS GENERAL / INFORMACIÓN DE NEGOCIOS DOW JONES NEWS RETRIEVALINFORMACIÓN DE NEGOCIOS / FINANCIERA QUOTRONINFORMACIÓN FINANCIERA DIALOGINFORMACIÓN DE NEGOCIOS/CIENTÍFICA/TÉCNICA LEXISINVESTIGACIÓN LEGAL NEXISINFORMACIÓN NOTICIOSA/DE NEGOCIOS SERVICIOS DE INFORMACIÓN DE DIGITAL 9.38

40 INTERCAMBIO ELECTRÓNICO DE DATOS (EDI) COMPUTADORA A COMPUTADORA INTERCAMBIO DE DOCUMENTOS DE TRANSACCIONES DE NEGOCIOS ESTÁNDAR ENTRE DOS ORGANIZACIONES COMPUTADORA PROVEEDORCLIENTE ORDENES DE COMPRA, PAGOS AVISOS DE EMBARQUE, ACTUALIZACIONES DE PRECIOS Y FACTURAS 9.39

41 PROBLEMAS QUE PRESENTAN LAS REDES DE EMPRESAS CONECTIVIDADCONECTIVIDAD PÉRDIDA DE CONTROL GERENCIALPÉRDIDA DE CONTROL GERENCIAL NECESIDAD DE CAMBIOS EN LA ORGANIZACIÓNNECESIDAD DE CAMBIOS EN LA ORGANIZACIÓN COSTOS OCULTOS DE LA COMPUTACIÓN CLIENTE/SERVIDORCOSTOS OCULTOS DE LA COMPUTACIÓN CLIENTE/SERVIDOR FIABILIDAD Y SEGURIDADFIABILIDAD Y SEGURIDAD 9.40

42 COSTOS DE LOS SISTEMAS CLIENTE/SERVIDOR OPERACIONES Y APOYOOPERACIONES Y APOYO DESARROLLO DE APLICACIONESDESARROLLO DE APLICACIONES HARDWARE, SOFTWARE, INSTALACIÓN DE REDES Y MANTENIMIENTOHARDWARE, SOFTWARE, INSTALACIÓN DE REDES Y MANTENIMIENTO EDUCACIÓN Y CAPACITACIÓNEDUCACIÓN Y CAPACITACIÓN 9.41

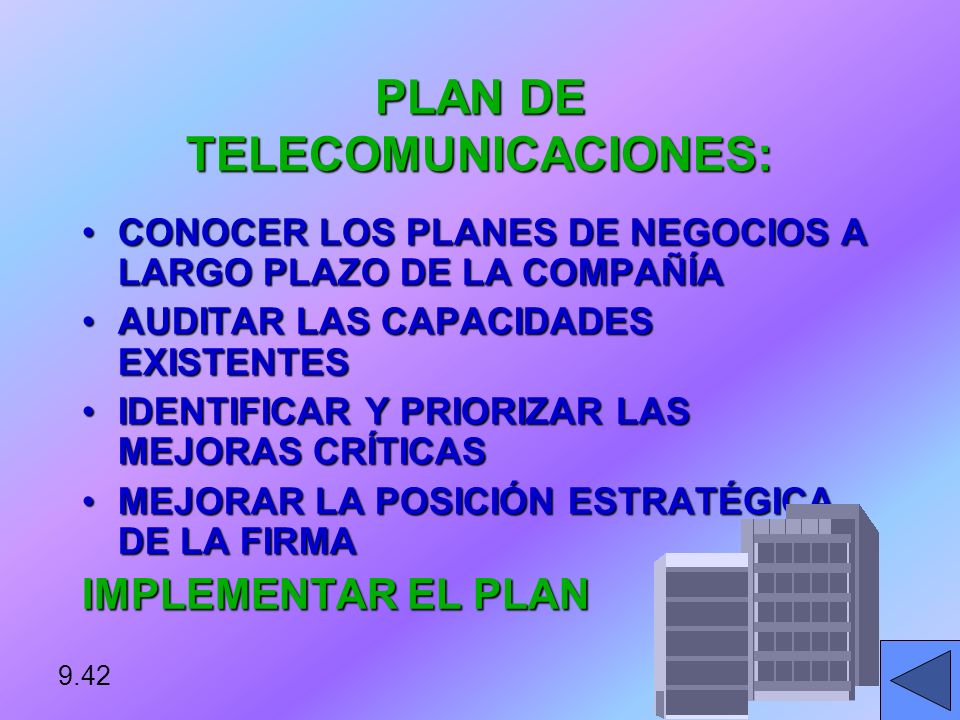

43 PLAN DE TELECOMUNICACIONES: CONOCER LOS PLANES DE NEGOCIOS A LARGO PLAZO DE LA COMPAÑÍACONOCER LOS PLANES DE NEGOCIOS A LARGO PLAZO DE LA COMPAÑÍA AUDITAR LAS CAPACIDADES EXISTENTESAUDITAR LAS CAPACIDADES EXISTENTES IDENTIFICAR Y PRIORIZAR LAS MEJORAS CRÍTICASIDENTIFICAR Y PRIORIZAR LAS MEJORAS CRÍTICAS MEJORAR LA POSICIÓN ESTRATÉGICA DE LA FIRMAMEJORAR LA POSICIÓN ESTRATÉGICA DE LA FIRMA IMPLEMENTAR EL PLAN 9.42

44 FACTORES DE IMPLEMENTACIÓN DISTANCIADISTANCIA GAMA DE SERVICIOSGAMA DE SERVICIOS SEGURIDADSEGURIDAD ACCESO MÚLTIPLEACCESO MÚLTIPLE APROVECHAMIENTOAPROVECHAMIENTO COSTOCOSTO INSTALACIÓNINSTALACIÓN CONECTIVIDADCONECTIVIDAD 9.43
