Actividad de aprendizaje 8. Ley de Hooke

Presentación del tema: "Actividad de aprendizaje 8. Ley de Hooke"— Transcripción de la presentación:

1 Actividad de aprendizaje 8. Ley de Hooke
Calculando la constante elástica de una regla

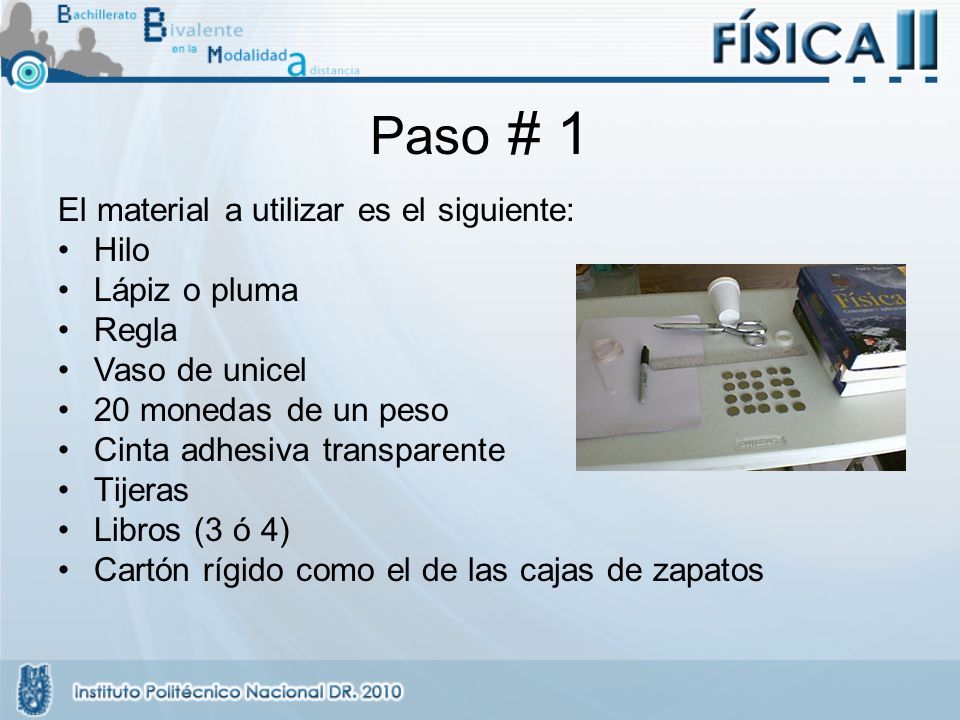

2 Paso # 1 El material a utilizar es el siguiente: Hilo Lápiz o pluma
Regla Vaso de unicel 20 monedas de un peso Cinta adhesiva transparente Tijeras Libros (3 ó 4) Cartón rígido como el de las cajas de zapatos

3 Paso # 2 Si consigues una báscula lo suficientemente sensible, para pesar una moneda de un peso, obtenemos la masa en gramos de esa moneda. Este tipo de básculas no es tan común, así es que debido a esto te recomendamos pedir permiso en un establecimiento y pesar diez monedas al mismo tiempo, y dividir la lectura entre 10 para así obtener la masa en gramos de cada moneda.

4 Paso # 3 Anotamos la masa md de las diez monedas.
La dividimos entre 10 monedas y obtenemos la masa m de una sola moneda.

5 Paso # 4 Colocamos el cartón rígido como se muestra en la foto.

6 Paso # 5 Colocamos los libros y la regla junto al cartón recién pegado.

7 Paso # 6 Colgamos el vaso de unicel con el hilo de la regla.

8 Paso # 7 Marcamos la posición de la regla en el cartón sin ninguna moneda en el vaso.

9 Paso # 8 Se agregan las monedas de un peso de dos en dos, y se marca en el cartón la deflexión de la regla, en cada caso, completando 10 mediciones.

10 Paso # 9 Se mide la separación entre cada marca, para hacer una tabla de datos.

11

12

13 Se hacen las mediciones hasta completar todas las marcas.

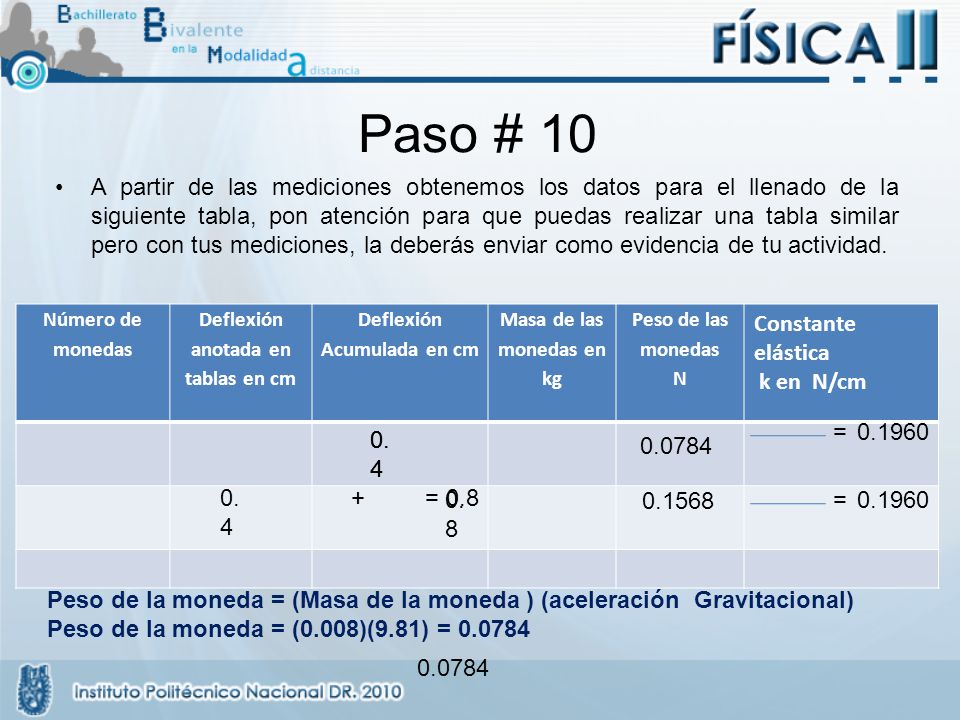

14 Paso # 10 A partir de las mediciones obtenemos los datos para el llenado de la siguiente tabla, pon atención para que puedas realizar una tabla similar pero con tus mediciones, la deberás enviar como evidencia de tu actividad. Número de monedas Deflexión anotada en tablas en cm Deflexión Acumulada en cm Masa de las monedas en kg Peso de las monedas N Constante elástica k en N/cm = 0.1960 0.4 0.4 0.0784 0.008 2 0.4 0.4 = 0.8 0.8 0.1568 = 0.1960 0.016 0.4 Peso de la moneda = (Masa de la moneda ) (aceleración Gravitacional) Peso de la moneda = (0.008)(9.81) = 0.1568 4 0.4 0.0784

15 Paso # 11 Calcula el promedio de la columna de las Constantes, sumándolas todas y dividiéndolas entre 10. Nota: Ésta se considera como la constante elástica de tu regla.

16 Paso # 12 Ahora utilicemos las columnas de peso de las monedas y deflexión acumulada para obtener una gráfica que aproximadamente te quedará como la siguiente: * Recuerda que deberás hacer una gráfica como la anterior, pero registrando los datos que hayas obtenido en la tabla y enviarla en el documento de Word junto con ésta y las preguntas que siguen.

17 Preguntas Instrucciones: copia y responde la siguiente pregunta en un documento de Word para la evaluación de tu actividad. ¿Qué tipo de gráfica es? Cuadrática Cúbica Exponencial Lineal

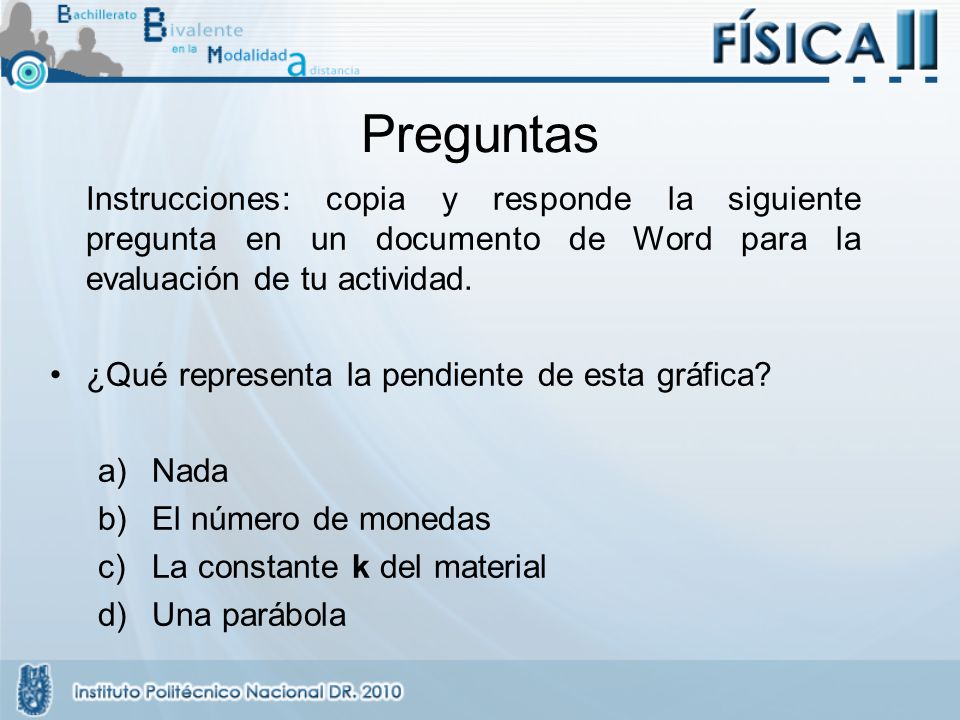

18 Preguntas Instrucciones: copia y responde la siguiente pregunta en un documento de Word para la evaluación de tu actividad. ¿Qué representa la pendiente de esta gráfica? Nada El número de monedas La constante k del material Una parábola
