Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 1/ 29 JUL/2002 MICROMASTER MM420/MM440.

Presentaciones similares


Presentación del tema: "Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 1/ 29 JUL/2002 MICROMASTER MM420/MM440."— Transcripción de la presentación:

1

2 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 1/ 29 JUL/2002 MICROMASTER MM420/MM440

3 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 2/ 29 JUL/2002 El MM420/MM440 se suministra con Panel Estándar (SDP), que no tiene ningún botón ni posibilita el cambio de parámetros El MM420/MM440 viene preparado para trabajar de la siguiente forma: Las características del motor que viene por defecto son las de un motor de estándar de poténcia compatible con el convertidor. Tiempo de Rampa de aceleración/deceleración = 10 s (*)A través del microinterruptor DIP 2se selecciona el funcionamiento para Norte América Entradas digitales: DIN 1 Marcha a derechas DIN 2 Inversión DIN 3 Reteo Fallo TerminaTerminal 6Terminal 7 Fuente de consigna desde Entrada Analógica; 0 – 10V /60 Hz (*) Panel SDP Parametrización por defecto, operación vía terminales

4 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 3/ 29 JUL/2002 Aplicación default MM420 - Simple de usar

5 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 4/ 29 JUL/2002 Aplicación default MM440 - Simple de usar

6 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 5/ 29 JUL/2002 MICROMASTER MM420/MM440, LEDs de estado

7 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 6/ 29 JUL/2002 Simple Aplicación 1 - control analógico, simple de programar MM420 10V 1 An+ 3 0V 2 An- 4 6 DIN V MM420 8 MM440 9 Control simple de velocidad usando potenciómetro (>5k0) o V desde fuente externa. Forward / Reverse usando entrada digital control Run/Stop usando entrada digital Estas entradas están habilitadas con la parametrización por defecto del MM420/MM440. Sólo el set de parámetros del motor y contol de rampas son necesarios setear.

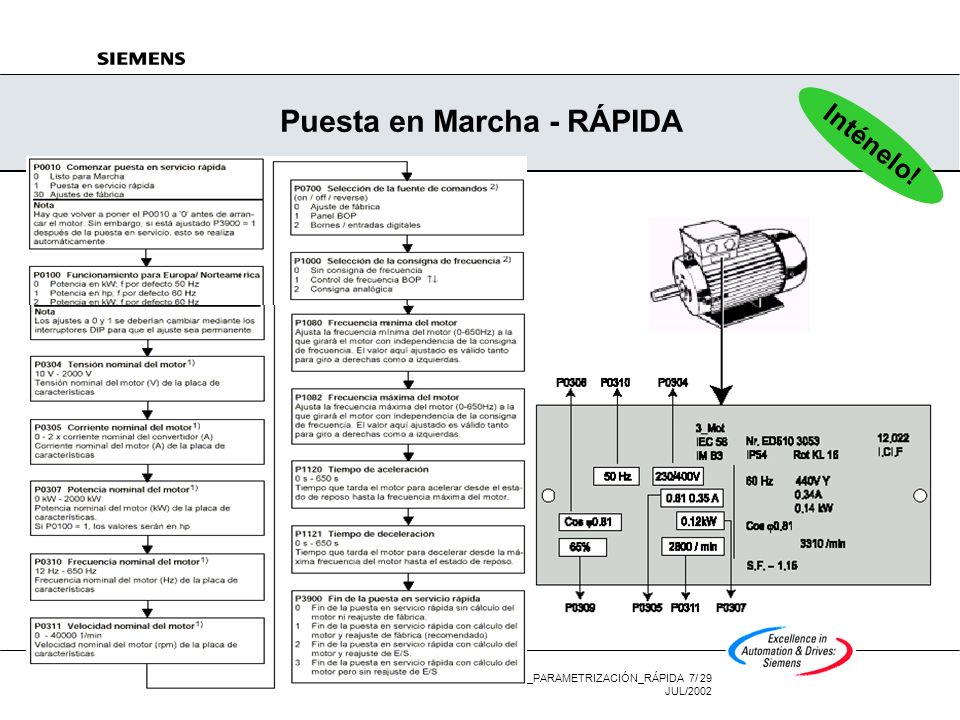

8 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 7/ 29 JUL/2002 Puesta en Marcha - RÁPIDA Inténelo!

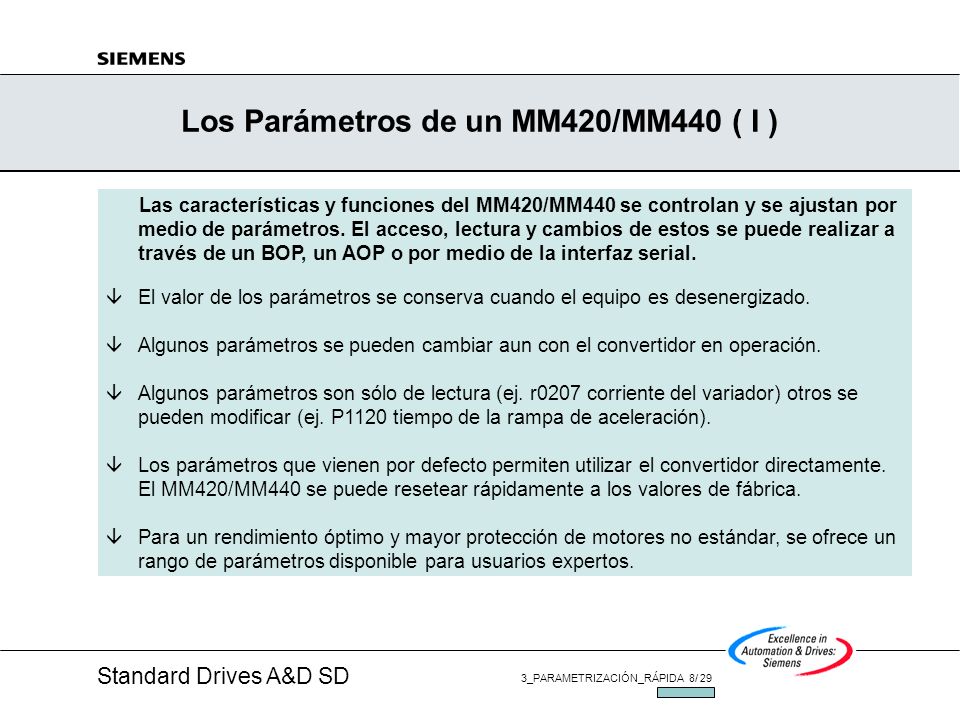

9 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 8/ 29 JUL/2002 Los Parámetros de un MM420/MM440 ( I ) Las características y funciones del MM420/MM440 se controlan y se ajustan por medio de parámetros. El acceso, lectura y cambios de estos se puede realizar a través de un BOP, un AOP o por medio de la interfaz serial. âEl valor de los parámetros se conserva cuando el equipo es desenergizado. âAlgunos parámetros se pueden cambiar aun con el convertidor en operación. âAlgunos parámetros son sólo de lectura (ej. r0207 corriente del variador) otros se pueden modificar (ej. P1120 tiempo de la rampa de aceleración). âLos parámetros que vienen por defecto permiten utilizar el convertidor directamente. El MM420/MM440 se puede resetear rápidamente a los valores de fábrica. âPara un rendimiento óptimo y mayor protección de motores no estándar, se ofrece un rango de parámetros disponible para usuarios expertos.

10 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 9/ 29 JUL/2002 MM420, Usando los Parametros Ajuste de los parámetros Los parámetros del MM420/MM440 han cambiado completamente respecto a los de un MM3. Todos los convertidores de Siemens utilizarán esta estructura de parámetros en el futuro. Los parámetros de sólo lectura se designan con una r (read) en vez de la P. Toda la designación de números de los parámetros ha cambiado. Además, los parámetros se han agrupado para acceso más sencillo. Ahora, por ejemplo, es más fácil realizar la puesta en marcha. Ej.: Parámetros para controlador de lazo cerrado (PI): P

11 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 10/ 29 JUL/2002 Panel de Operador Básico, control y parametrización Los parámetros se leen, seleccionan y modifican utilizando el Panel Operador Básico (BOP) o el Panel Operador Avanzado (AOP). Dichos paneles son opcionales. Botones de control como en el MM3 Nuevo botón de función permite acceder rápidamente a los parámetros y a las variables. Permite además reseteo de fallas y retorno instantáneo al r0000 Panel BOP con pantalla iluminada

12 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 11/ 29 JUL/2002 Panel de Operador Básico, monitoreo y reconocimiento de fallos Nueva Función: Al mantener presionada la tecla fn el panel pasa a modo monitor: El panel podrá mostrar las siguientes mediciones: V DC Link Volts Corriente del Motor Tensión en el Motor Frecuencia de salida La tecla de función fn puede también ser usada para retornar al primero de los parámetros de la lista

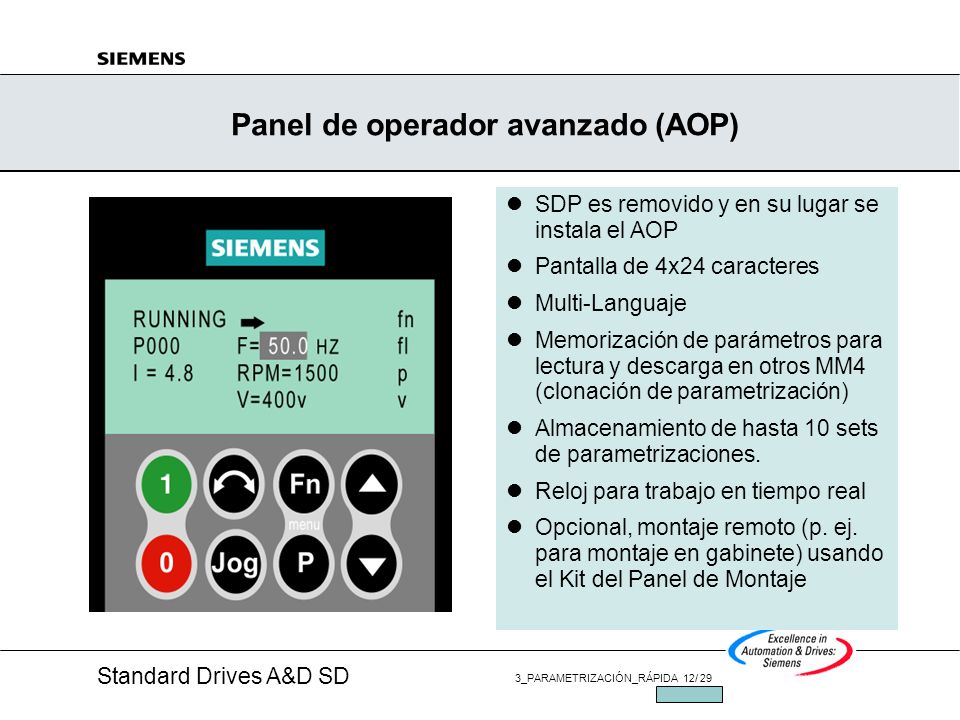

13 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 12/ 29 JUL/2002 Panel de operador avanzado (AOP) SDP es removido y en su lugar se instala el AOP Pantalla de 4x24 caracteres Multi-Languaje Memorización de parámetros para lectura y descarga en otros MM4 (clonación de parametrización) Almacenamiento de hasta 10 sets de parametrizaciones. Reloj para trabajo en tiempo real Opcional, montaje remoto (p. ej. para montaje en gabinete) usando el Kit del Panel de Montaje

14 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 13/ 29 JUL/2002 Regresar todo los Parámetros P0010 = 30P0970 = 1 (10 s) Dos formas de regresar a los parámetros de fábrica Mantener los Parámetros de la Parametrización rápida y regresar todo los otros parámetros: P3900 = 1

15 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 14/ 29 JUL/2002 P4 = 3, Motor Data P4 = 7, I/O + Commands P4 = 8, Analogue I/O P4 = 10, Setpoint + Ramp P4 = 12, Drive Features P4 = 13 Motor Control P4 =20, Communication P4 = 21 Alarms and warnings P4 =22, PI ControlP4 = 2, Inverter Data P3 = 4, Service Level P3 = 3, Expert Mode P3 = 2, Extended Mode P3 = 1, Basic Mode MM420, Usando los Parametros P4 = 5, Technolog. P4 = 4, Speed Sensor

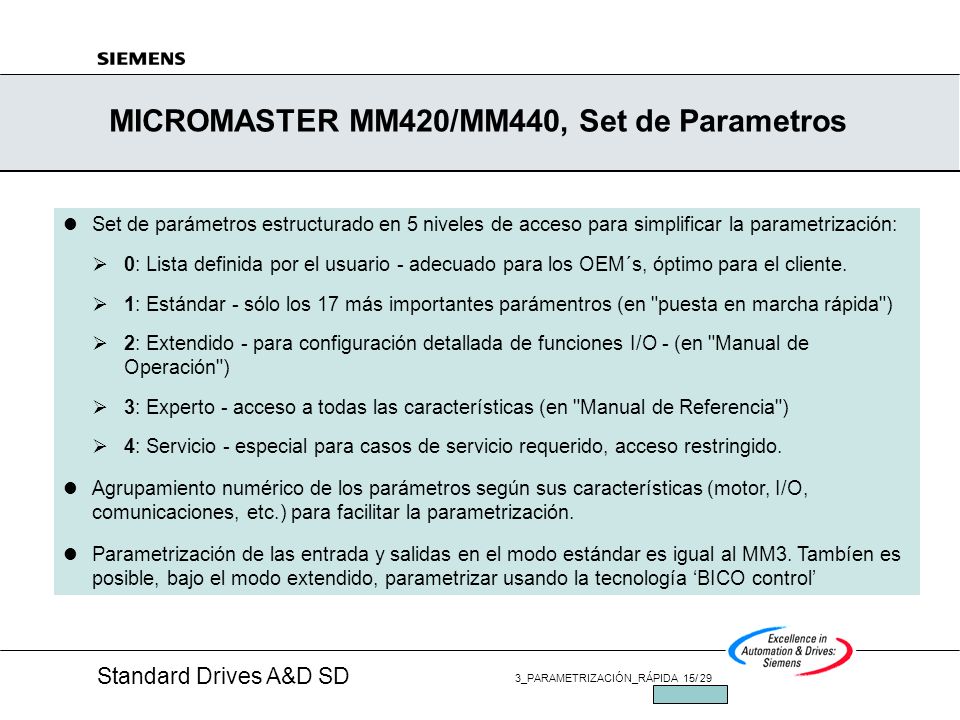

16 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 15/ 29 JUL/2002 MICROMASTER MM420/MM440, Set de Parametros Set de parámetros estructurado en 5 niveles de acceso para simplificar la parametrización: 0: Lista definida por el usuario - adecuado para los OEM´s, óptimo para el cliente. 1: Estándar - sólo los 17 más importantes parámentros (en "puesta en marcha rápida") 2: Extendido - para configuración detallada de funciones I/O - (en "Manual de Operación") 3: Experto - acceso a todas las características (en "Manual de Referencia") 4: Servicio - especial para casos de servicio requerido, acceso restringido. Agrupamiento numérico de los parámetros según sus características (motor, I/O, comunicaciones, etc.) para facilitar la parametrización. Parametrización de las entrada y salidas en el modo estándar es igual al MM3. Tambíen es posible, bajo el modo extendido, parametrizar usando la tecnología BICO control

17 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 16/ 29 JUL/2002 La nueva estructura de parámetros en MM420/MM440 - P0003 Cinco niveles de acceso: Nivel 0:Definido por el usuario Nivel 1:Estándar, contiene los parámetros más usados Nivel 2: Extendido, Parámetros que ofrecen un rendimiento similar al MM3 Nivel 3: Experto, todos los demás parámetros de usuario que permiten acceder a las nuevas funciones Nivel 4: Servicio, para acceso del personal del Servicio Técnico y de la fábrica. Se recomienda encarecidamente que los usuarios inexpertos accedan, al principio, sólo al nivel de acceso 1 (por defecto). Parámetro P0003

18 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 17/ 29 JUL/2002 La nueva estructura de parámetros en MM420 - P0004 Parametrización sencilla: Rápida parametrización, dado que los parámetros están agrupados: Datos del Motor, Comunicaciones, etc. 0Todos los parámetros 2Convertidor 3Datos del motor 4 Speed Sensor 5 Technolog. Application 7Entradas y Saldas digitales 8Entrada y Salida Analógica 10Canal de consigna y Generador de rampa 12Características del convertidor 13Control del motor 20Comunicación 21Alarmas, Fallos y visualización. 22Control PI Parámetro P0004

19 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 18/ 29 JUL/2002 Puesta en Marcha - OVERVIEW

20 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 19/ 29 JUL/2002 Sencilla y rápida parametrización, (P0003=2 Nível Extendido ) Inténtelo! Datos de motor: P0300Tipo de motor P0304Tensión nominal P0305Corriente nominal P0307Potencia nominal P0308Factor de potencia P0309Rendimiento nominal P0310Frecuencia nominal P0311Velocidad nominal P0335Tipo de refrigeración P0003 BOP/AOP Nivel de acceso P0100Europa/ Norte América P3900Parametrización rápida P0640 Corriente Máx. de salida P0700Fuente de Setpoint P1000Selección de Setpoint de frecuencia P1080Frecuencia Mínima P1082Frecuencia Máxima P1120Rampa de acelaración P1121Rampa de deceleración P1300Modo de control P0010Parametrización Rápida

21 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 20/ 29 JUL/2002 Puesta en Marcha RÁPIDA -P0010=1 MOTOR

22 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 21/ 29 JUL/2002 Puesta en Marcha RÁPIDA -P0010=1 RAMPA

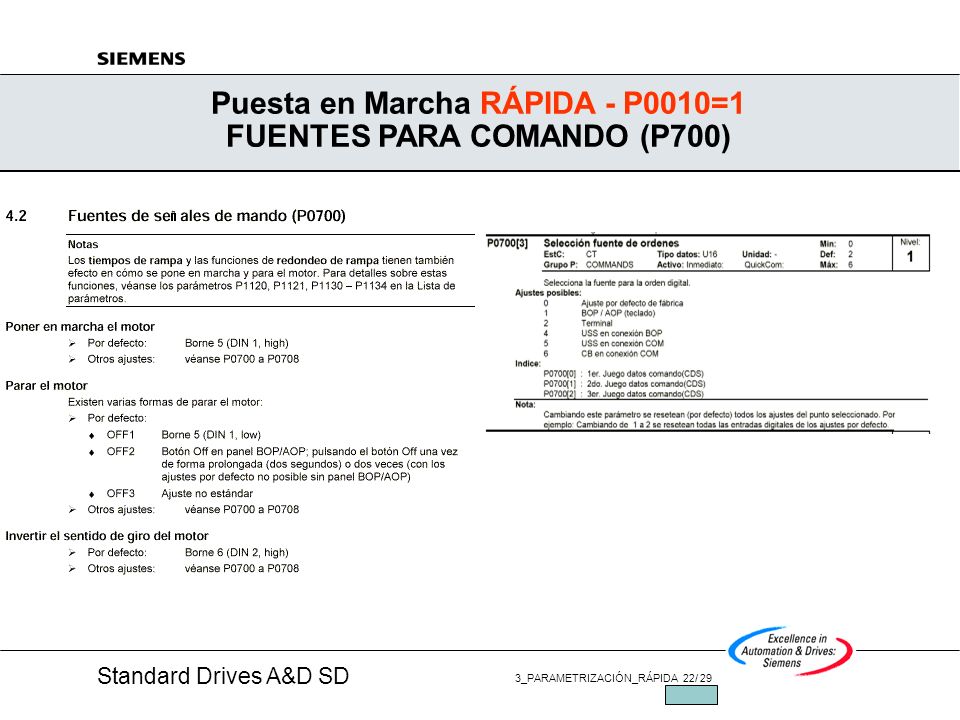

23 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 22/ 29 JUL/2002 Puesta en Marcha RÁPIDA - P0010=1 FUENTES PARA COMANDO (P700)

24 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 23/ 29 JUL/2002 Puesta en Marcha RÁPIDA - P0010=1 CONSIGNA (P1000) (1)

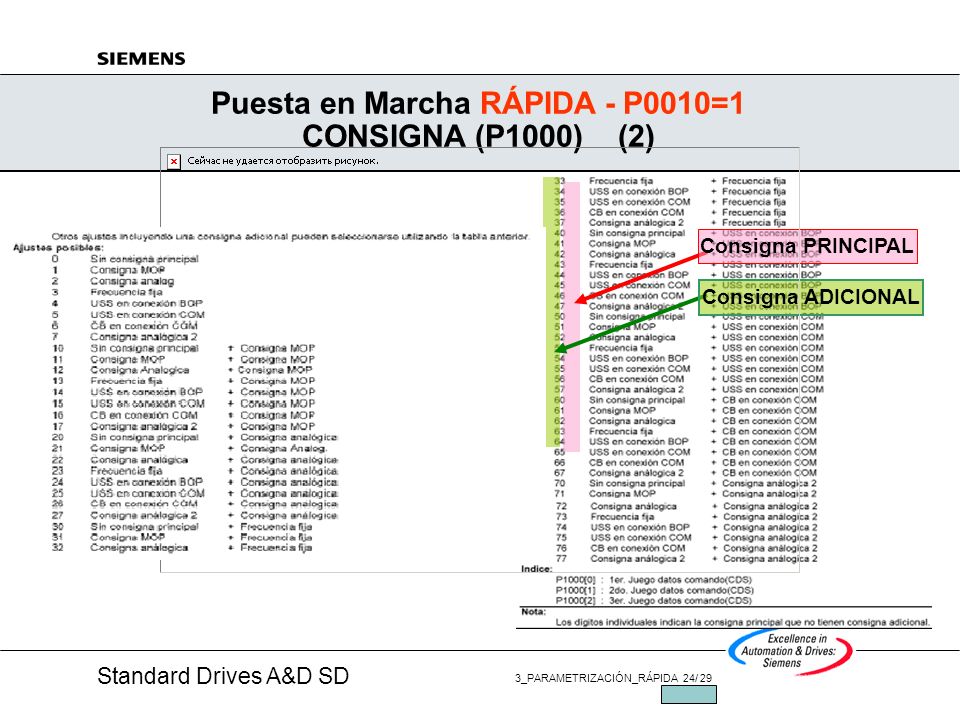

25 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 24/ 29 JUL/2002 Puesta en Marcha RÁPIDA - P0010=1 CONSIGNA (P1000) (2) Consigna PRINCIPAL Consigna ADICIONAL

26 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 25/ 29 JUL/2002 Puesta en Marcha RÁPIDA -P0010=1 MODO DE CONTROL (P1300)

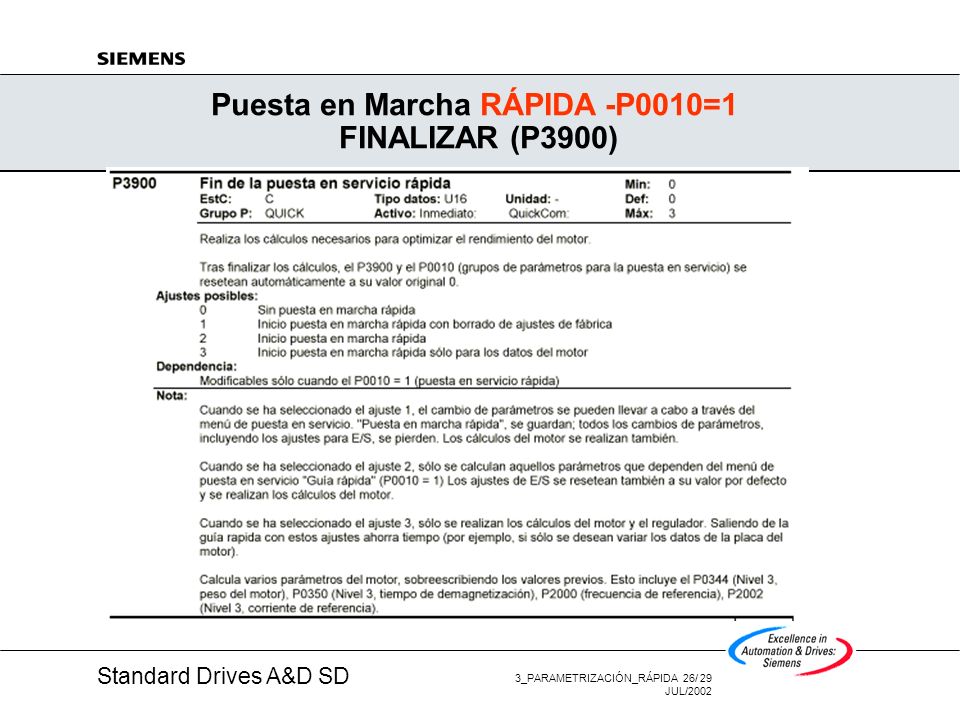

27 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 26/ 29 JUL/2002 Puesta en Marcha RÁPIDA -P0010=1 FINALIZAR (P3900)

28 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 27/ 29 JUL/2002 Control BOP Para operación Start/Stop y control Raise/Lower desde el BOP, set P1000 = 1(Setpoint desde keypad), P0700 = 1 (Comando desde keypad), Arranque rápido con MM420/MM440: Ejemplo Control Local Inténtelo!

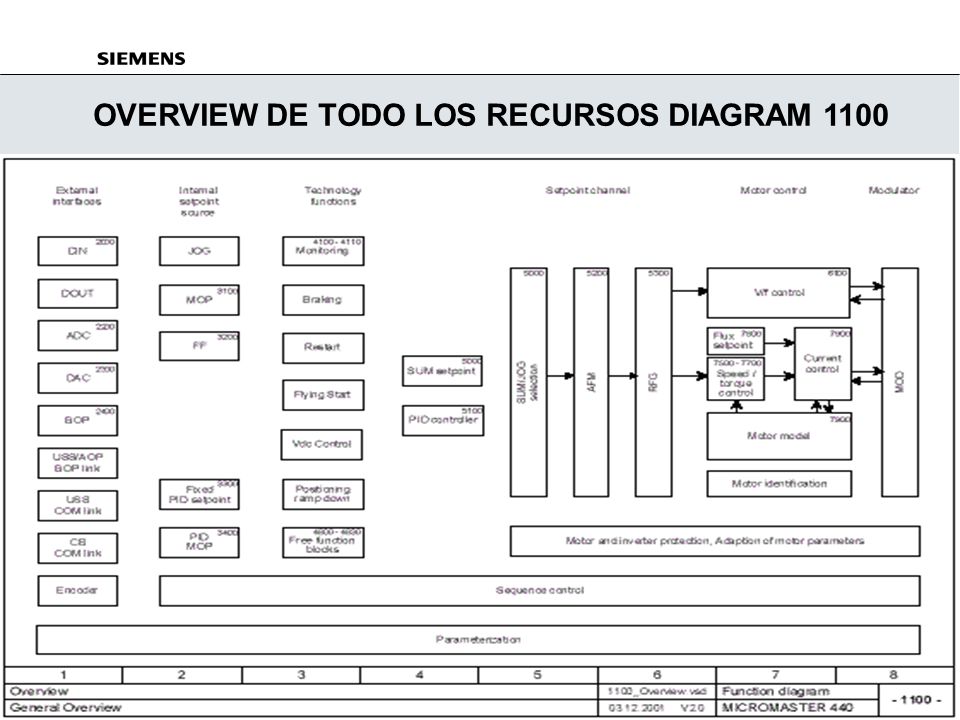

29 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 28/ 29 JUL/2002 OVERVIEW DE TODO LOS RECURSOS DIAGRAM 1100

30 Standard Drives A&D SD 3_PARAMETRIZACIÓN_RÁPIDA 29/ 29 JUL/2002 OVERVIEW DE LOS CONECTORES BICO DIAGRAM 1200
