1 Métodos para realizar la operación de reunión (join) Francisco Moreno

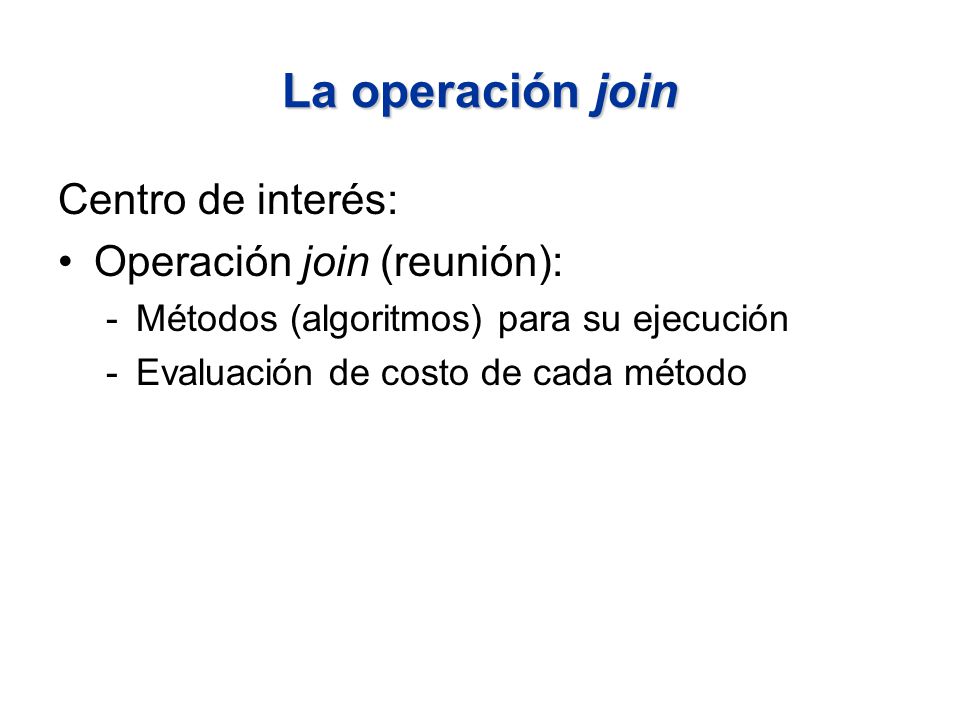

2 La operación join Centro de interés: Operación join (reunión): -Métodos (algoritmos) para su ejecución -Evaluación de costo de cada método

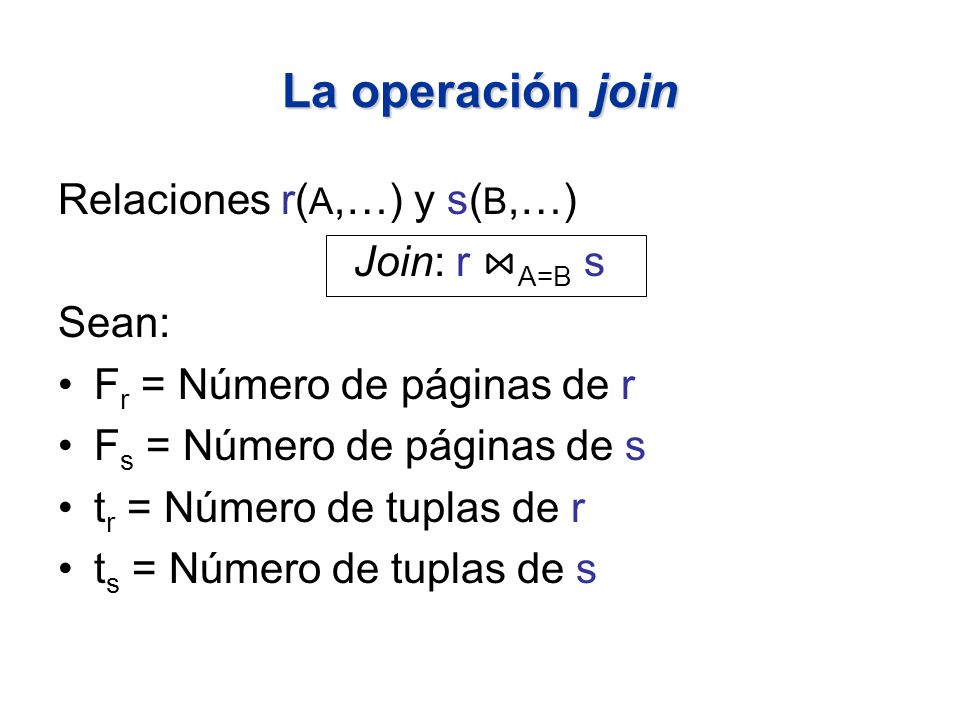

3 La operación join Relaciones r( A,…) y s( B,…) Join: r ⋈ A=B s Sean: F r = Número de páginas de r F s = Número de páginas de s t r = Número de tuplas de r t s = Número de tuplas de s

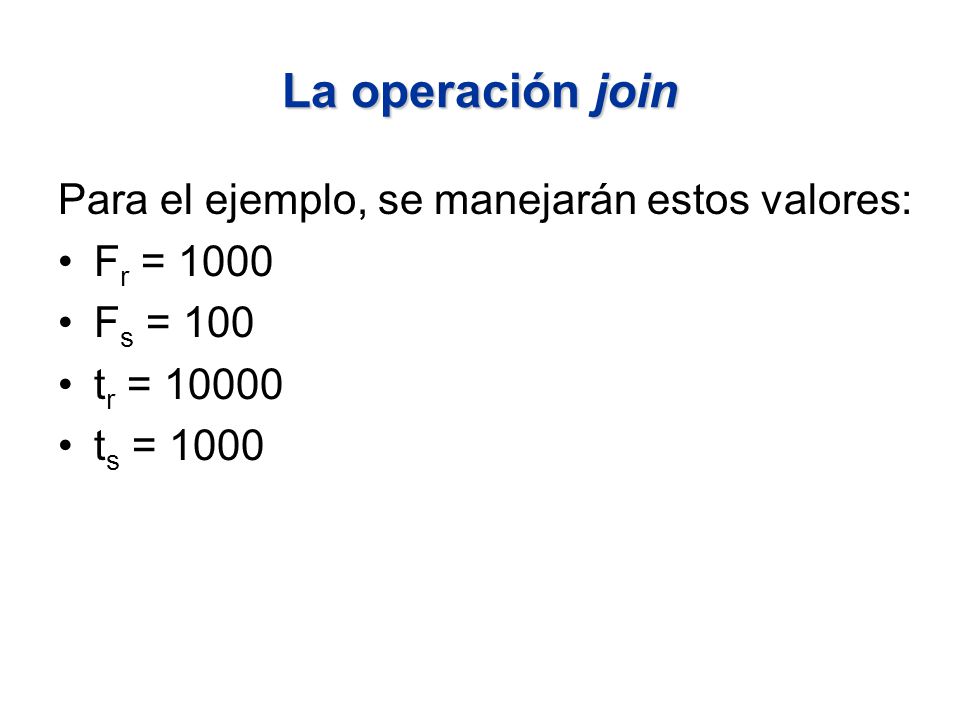

4 La operación join Para el ejemplo, se manejarán estos valores: F r = 1000 F s = 100 t r = 10000 t s = 1000

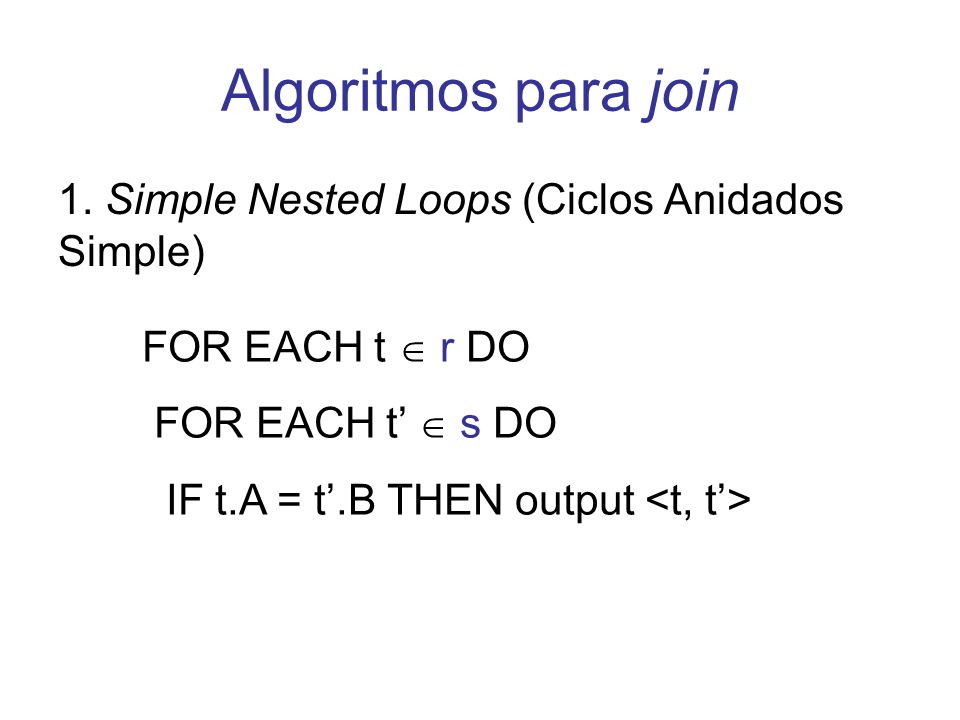

5 Algoritmos para join 1. Simple Nested Loops (Ciclos Anidados Simple) FOR EACH t  r DO FOR EACH t’  s DO IF t.A = t’.B THEN output

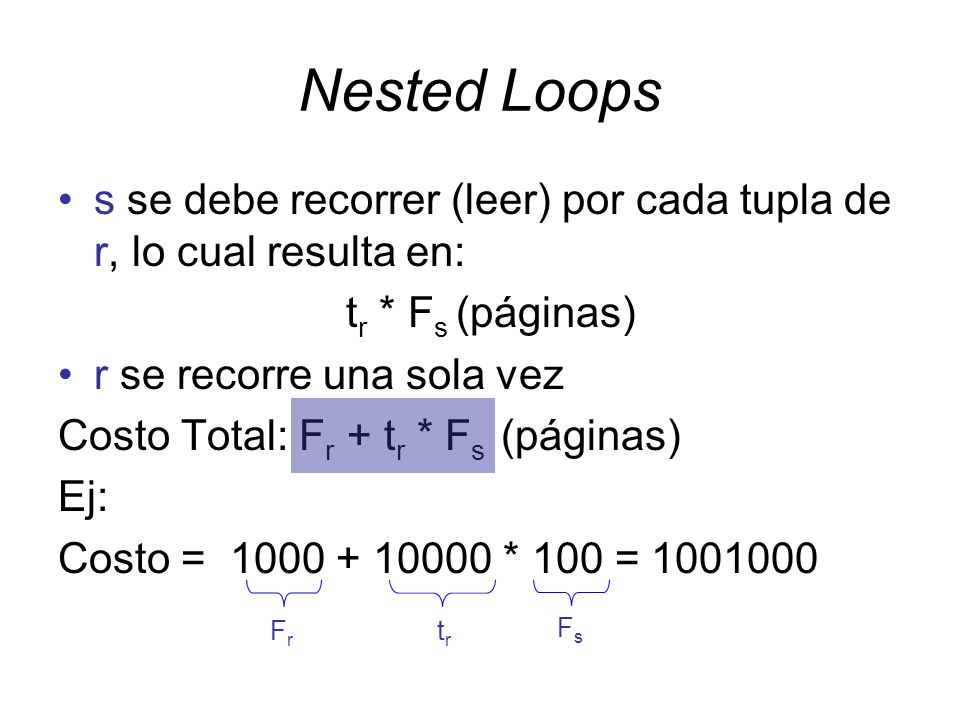

6 Nested Loops s se debe recorrer (leer) por cada tupla de r, lo cual resulta en: t r * F s (páginas) r se recorre una sola vez Costo Total: F r + t r * F s (páginas) Ej: Costo = 1000 + 10000 * 100 = 1001000 FrFr trtr FsFs

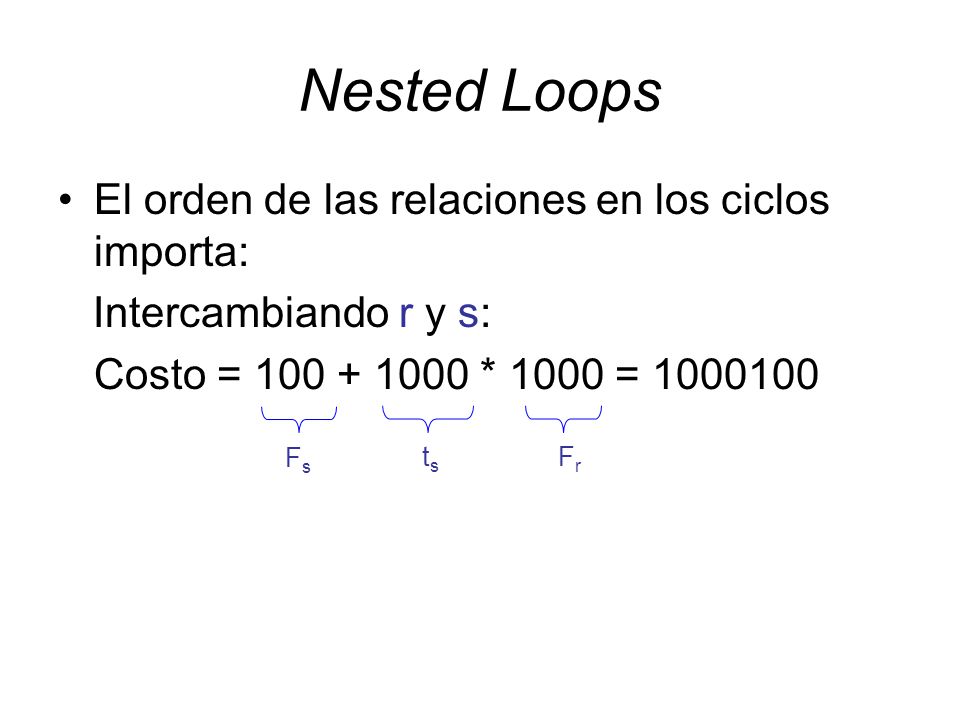

7 Nested Loops El orden de las relaciones en los ciclos importa: Intercambiando r y s: Costo = 100 + 1000 * 1000 = 1000100 FsFs tsts FrFr

8 Nested Loops Aunque en este ejemplo la diferencia es despreciable, en otros casos la diferencia es significativa De todas formas este método no se suele usar ya que se mejora así:

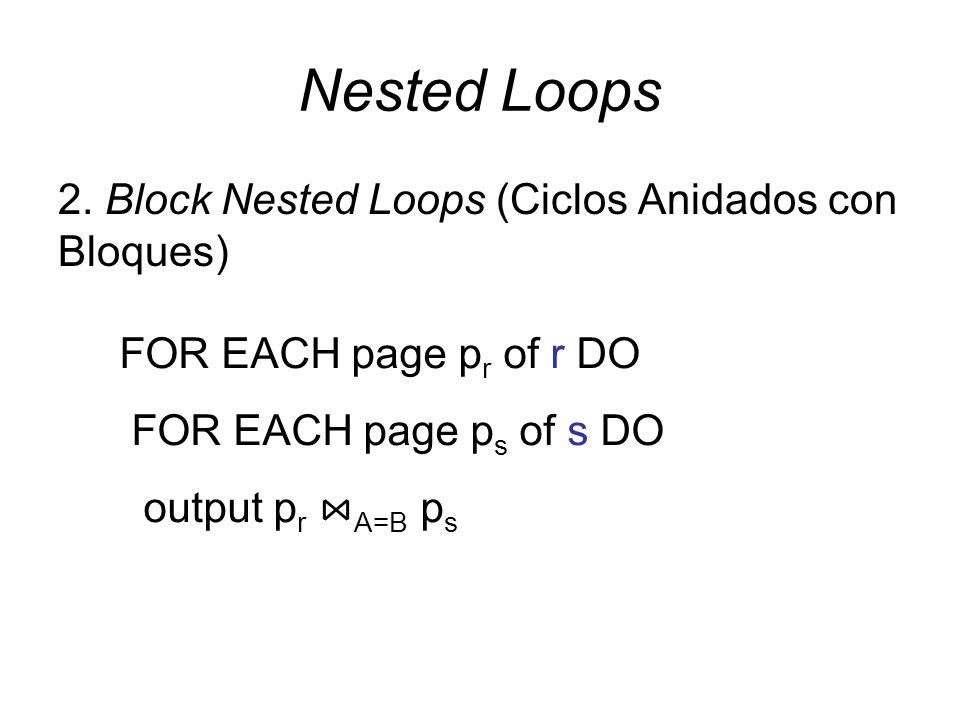

9 Nested Loops 2. Block Nested Loops (Ciclos Anidados con Bloques) FOR EACH page p r of r DO FOR EACH page p s of s DO output p r ⋈ A=B p s

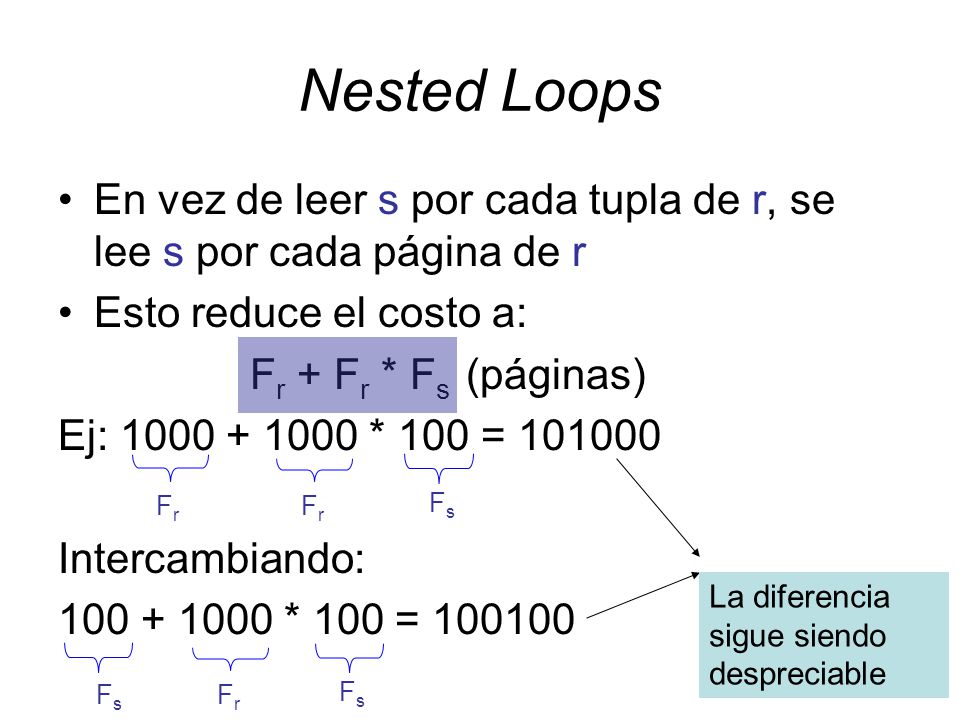

10 Nested Loops En vez de leer s por cada tupla de r, se lee s por cada página de r Esto reduce el costo a: F r + F r * F s (páginas) Ej: 1000 + 1000 * 100 = 101000 Intercambiando: 100 + 1000 * 100 = 100100 FrFr FrFr FsFs FsFs FrFr FsFs La diferencia sigue siendo despreciable

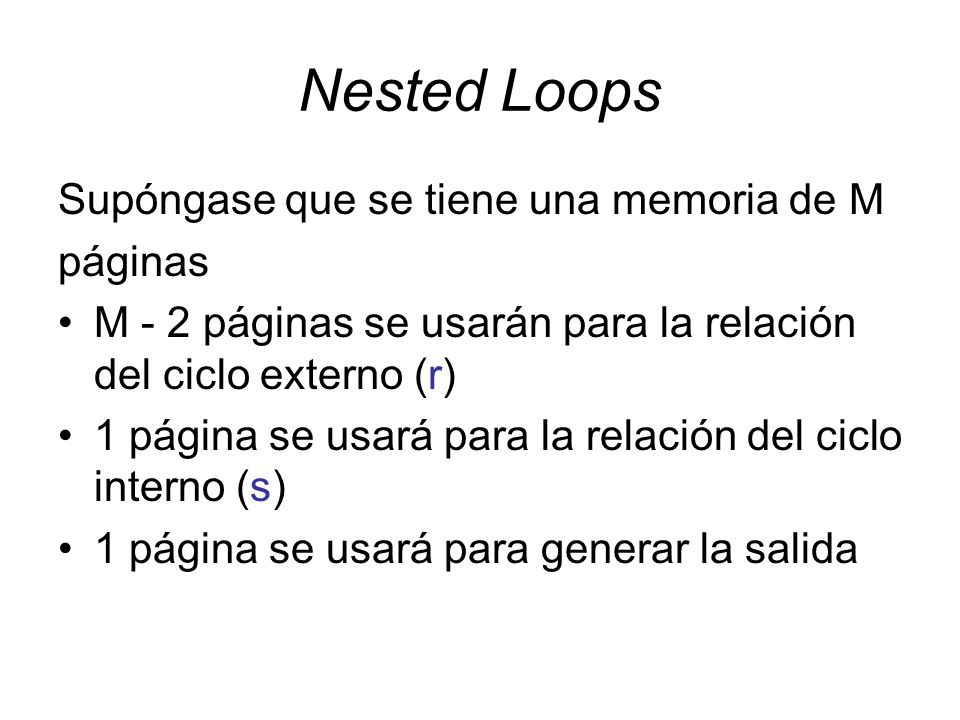

11 Nested Loops Supóngase que se tiene una memoria de M páginas M - 2 páginas se usarán para la relación del ciclo externo (r) 1 página se usará para la relación del ciclo interno (s) 1 página se usará para generar la salida

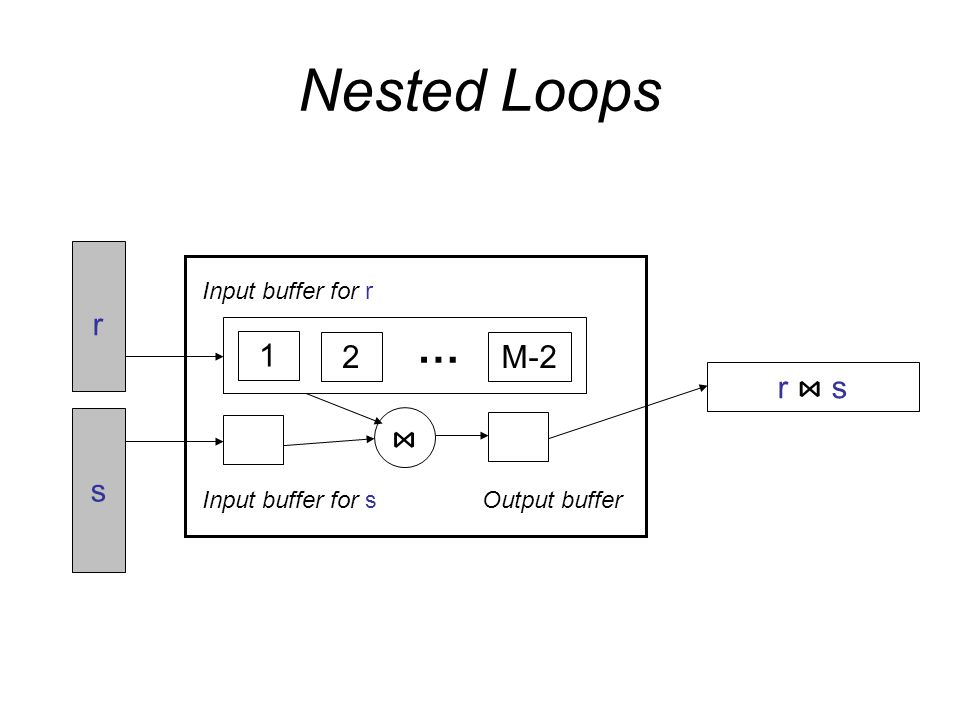

12 Nested Loops r s r ⋈ sr ⋈ s 1 M-2 ⋈ … Input buffer for r 2 Input buffer for sOutput buffer

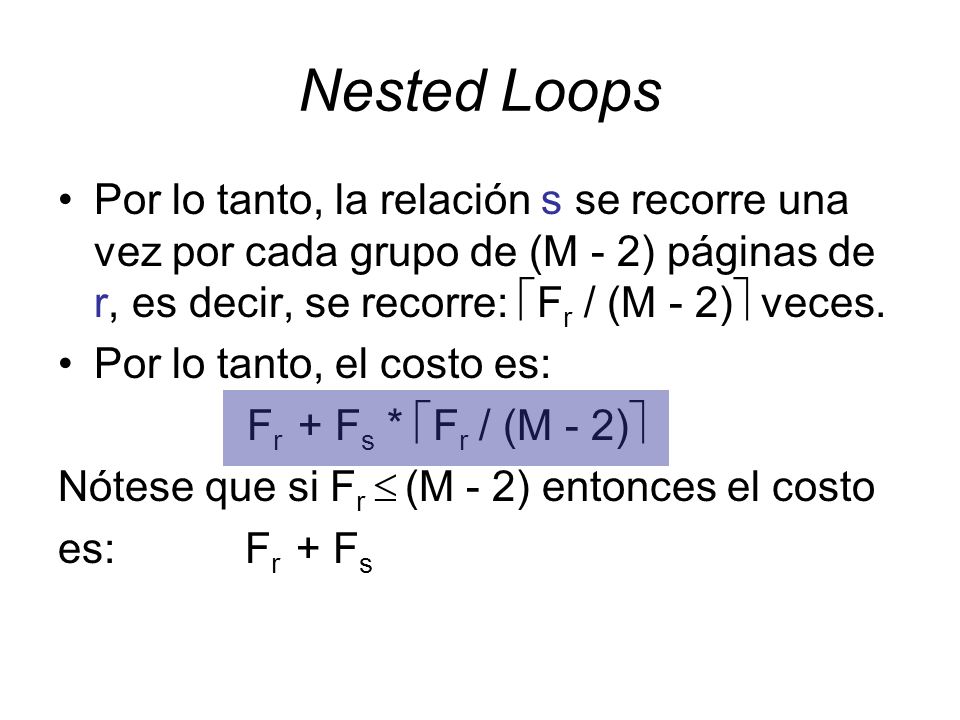

13 Nested Loops Por lo tanto, la relación s se recorre una vez por cada grupo de (M - 2) páginas de r, es decir, se recorre:  F r / (M - 2)  veces. Por lo tanto, el costo es: F r + F s *  F r / (M - 2)  Nótese que si F r  (M - 2) entonces el costo es: F r + F s

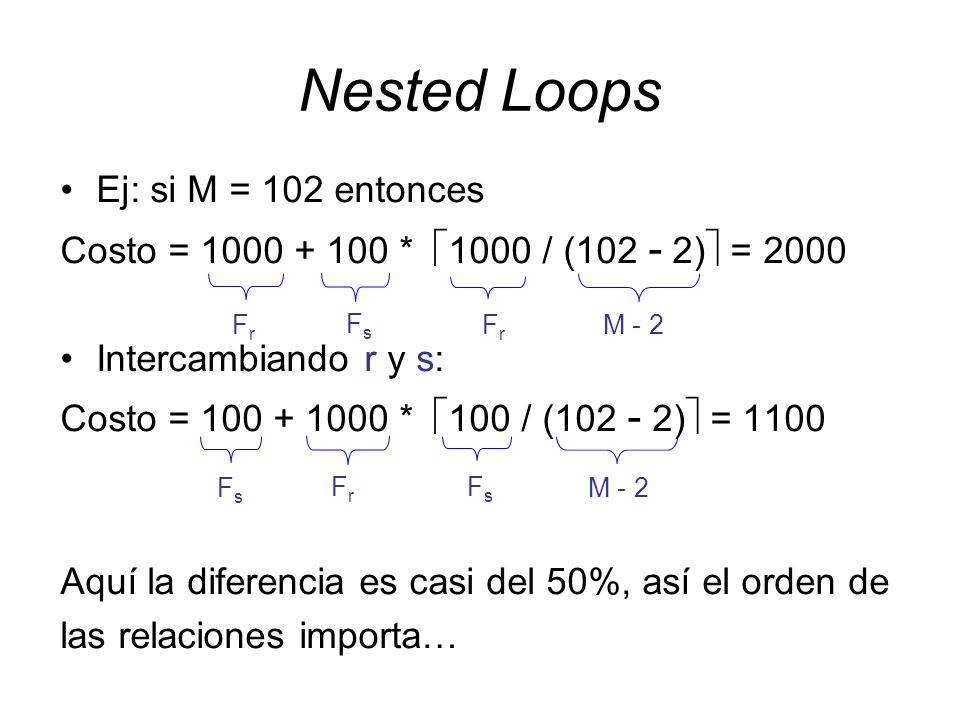

14 Nested Loops Ej: si M = 102 entonces Costo = 1000 + 100 *  1000 / (102 - 2)  = 2000 Intercambiando r y s: Costo = 100 + 1000 *  100 / (102 - 2)  = 1100 Aquí la diferencia es casi del 50%, así el orden de las relaciones importa… FrFr FrFr FsFs M - 2 FsFs FsFs FrFr

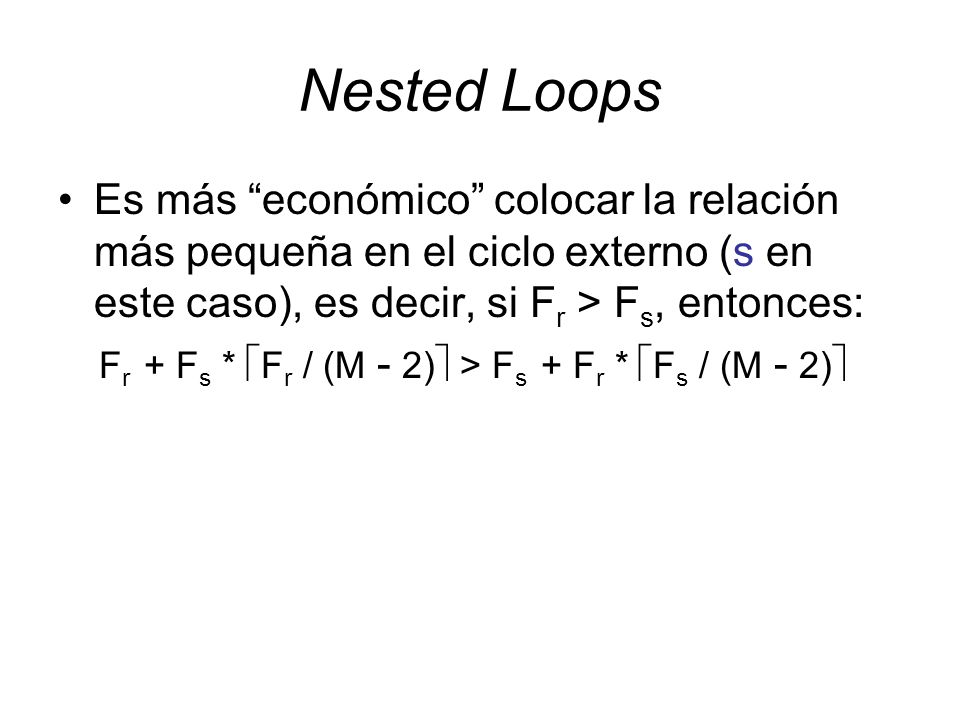

15 Nested Loops Es más “económico” colocar la relación más pequeña en el ciclo externo (s en este caso), es decir, si F r > F s, entonces: F r + F s *  F r / (M - 2)  > F s + F r *  F s / (M - 2) 

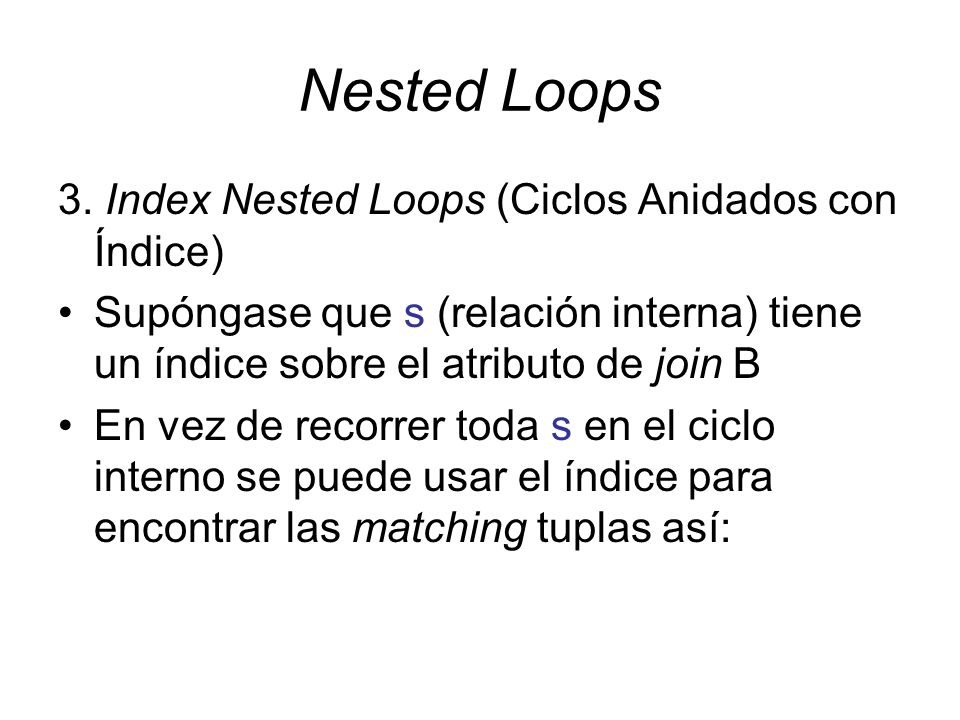

16 Nested Loops 3. Index Nested Loops (Ciclos Anidados con Índice) Supóngase que s (relación interna) tiene un índice sobre el atributo de join B En vez de recorrer toda s en el ciclo interno se puede usar el índice para encontrar las matching tuplas así:

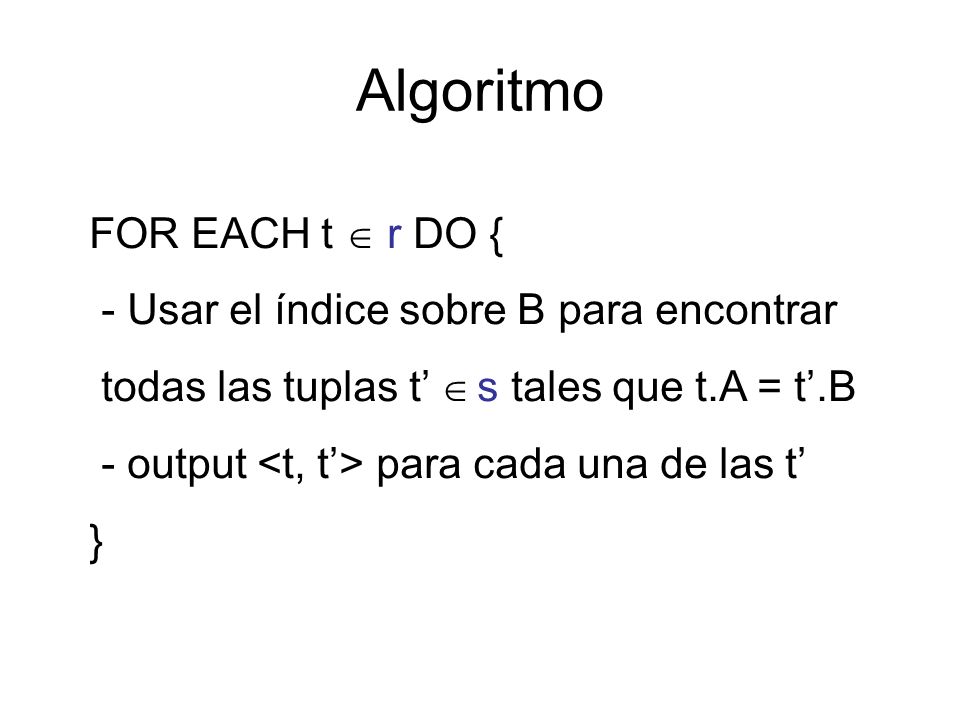

17 Algoritmo FOR EACH t  r DO { - Usar el índice sobre B para encontrar todas las tuplas t’  s tales que t.A = t’.B - output para cada una de las t’ }

18 Nested Loops Para estimar el costo se debe considerar: El tipo de índice (B+, hash, etc.) y Si el índice es clustered (agrupado) o unclustered

19 Índice clustered Archivo de datos Entradas del índice Mecanismo para localizar las entradas del índice Registros de datos Archivo del índice

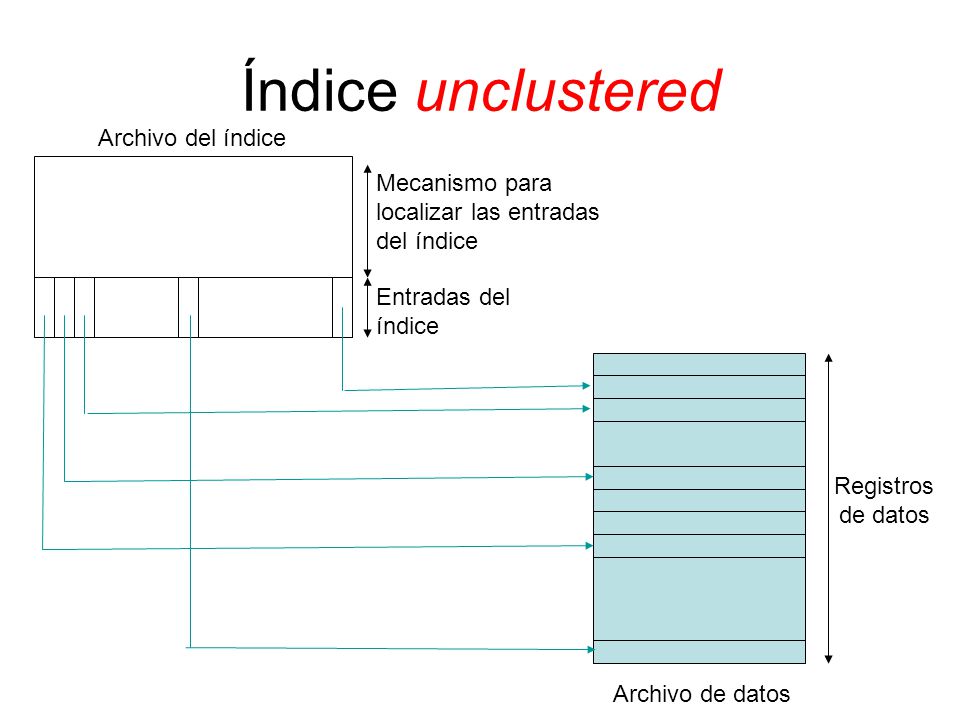

20 Índice unclustered Archivo de datos Entradas del índice Mecanismo para localizar las entradas del índice Registros de datos Archivo del índice

21 Si el índice es de tipo B+, el costo promedio para llegar al nodo hoja de la tupla buscada está entre 2 a 4 páginas Si el índice es de tipo hash, el costo promedio es 1.2 páginas Nested Loops

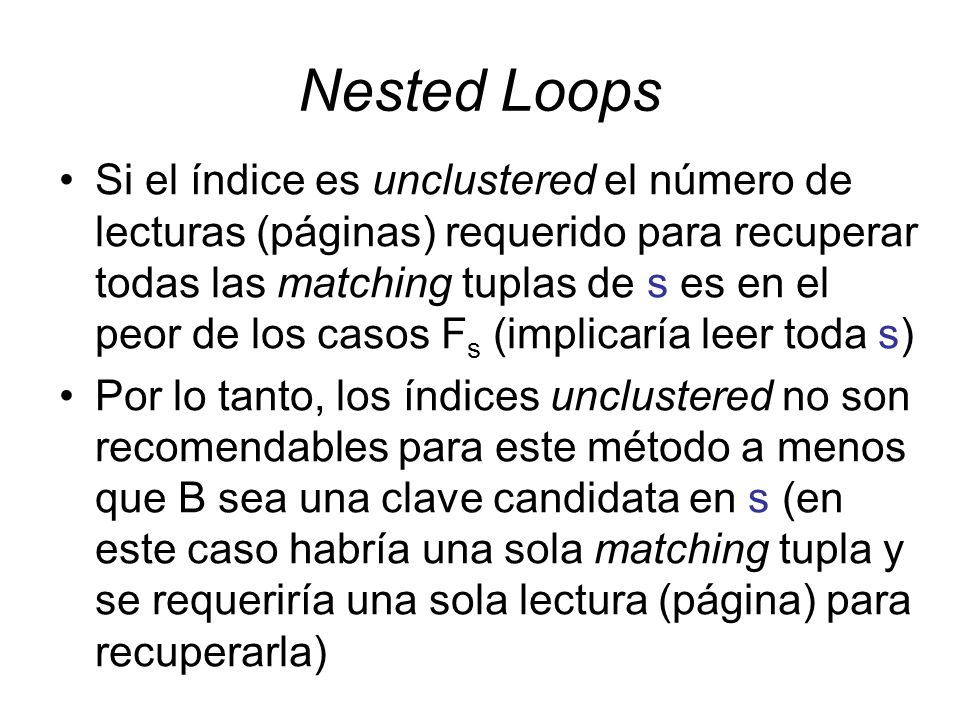

22 Si el índice es unclustered el número de lecturas (páginas) requerido para recuperar todas las matching tuplas de s es en el peor de los casos F s (implicaría leer toda s) Por lo tanto, los índices unclustered no son recomendables para este método a menos que B sea una clave candidata en s (en este caso habría una sola matching tupla y se requeriría una sola lectura (página) para recuperarla) Nested Loops

23 Si el índice es clustered, todas las matching tuplas de t estarán en la misma página o en las páginas adyacentes, en promedio, 1 o 2 lecturas (páginas) Por lo tanto, en este caso el costo es: Nested Loops

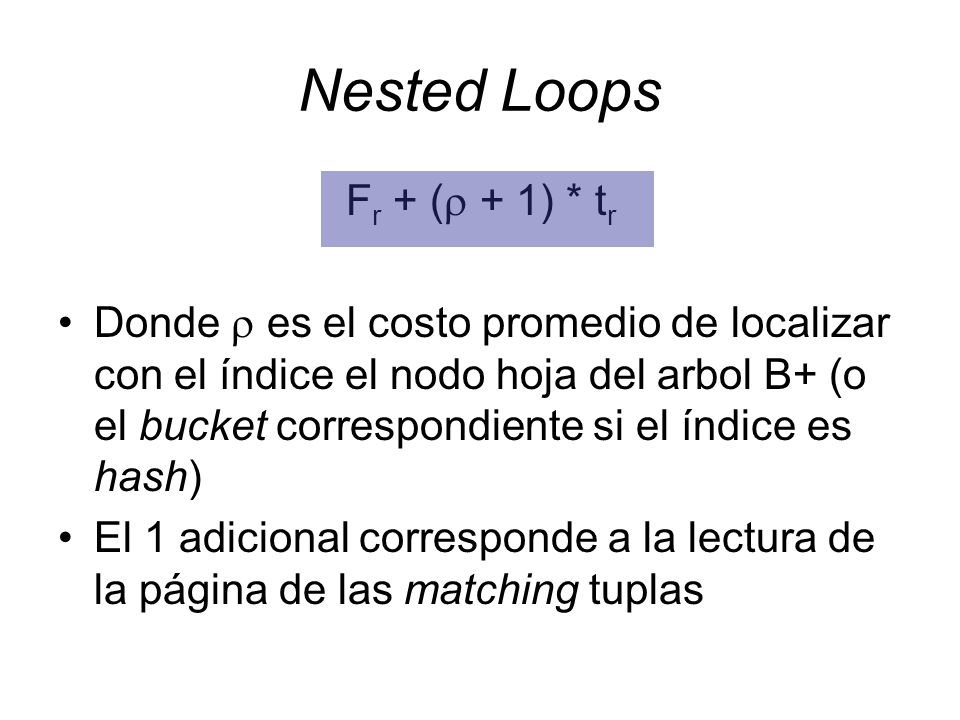

24 F r + (  + 1) * t r Donde  es el costo promedio de localizar con el índice el nodo hoja del arbol B+ (o el bucket correspondiente si el índice es hash) El 1 adicional corresponde a la lectura de la página de las matching tuplas

25 Si el índice es unclustered entonces el costo es: F r + (  +  ) * t r Donde  es el número de páginas que hay que leer para recuperar las matching tuplas de t Nested Loops

26 Ej: Supóngase  = 2, un índice B+ clustered sobre el atributo B de s, r externa y s interna, entonces: 1000 + (2 + 1) * 10000 = 31000 Intercambiando r y s y suponiendo un índice B+ clustered sobre el atributo A de r: 100 + (2 + 1) * 1000 = 3100 FrFr  trtr FsFs  tsts

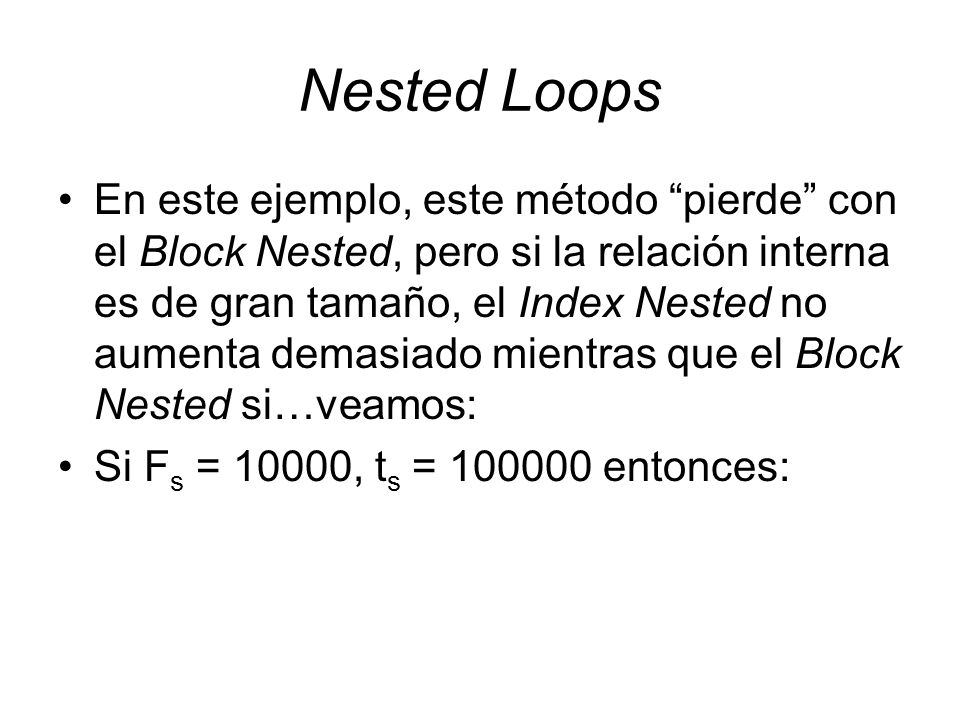

27 Nested Loops En este ejemplo, este método “pierde” con el Block Nested, pero si la relación interna es de gran tamaño, el Index Nested no aumenta demasiado mientras que el Block Nested si…veamos: Si F s = 10000, t s = 100000 entonces:

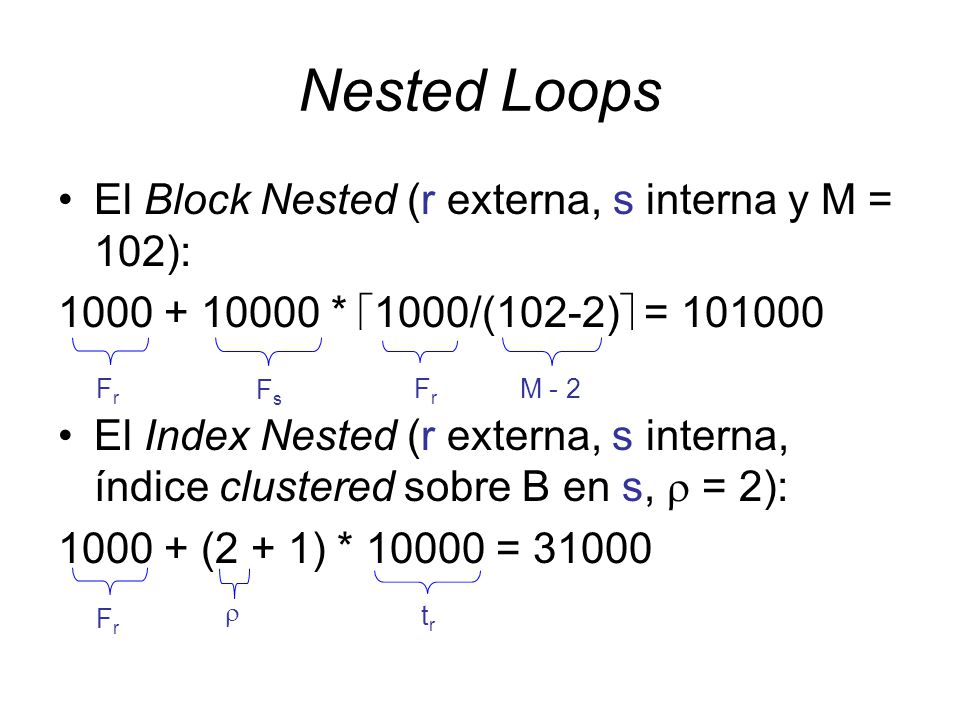

28 Nested Loops El Block Nested (r externa, s interna y M = 102): 1000 + 10000 *  1000/(102-2)  = 101000 El Index Nested (r externa, s interna, índice clustered sobre B en s,  = 2): 1000 + (2 + 1) * 10000 = 31000 FrFr FrFr FsFs M - 2 FrFr  trtr

29 Nested Loops Nótese que para una relación s muy grande,  crece…pero poco El Index Nested suele trabajar “bien” con relaciones de gran tamaño, con la relación interna: a) más grande que la externa y b) con índice clustered sobre el atributo de join

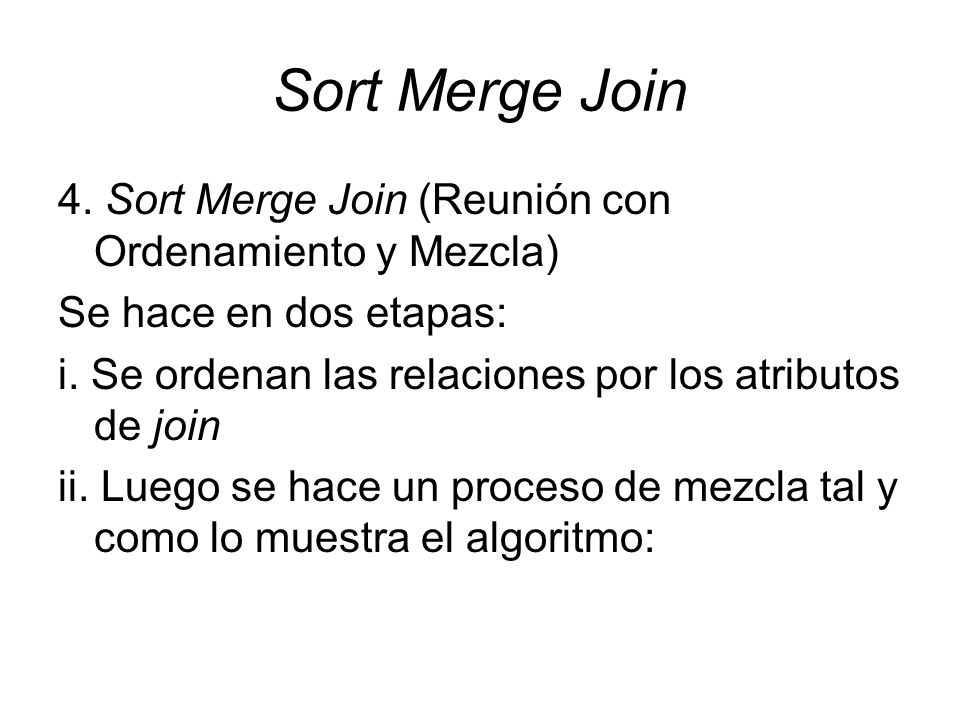

30 Sort Merge Join 4. Sort Merge Join (Reunión con Ordenamiento y Mezcla) Se hace en dos etapas: i. Se ordenan las relaciones por los atributos de join ii. Luego se hace un proceso de mezcla tal y como lo muestra el algoritmo:

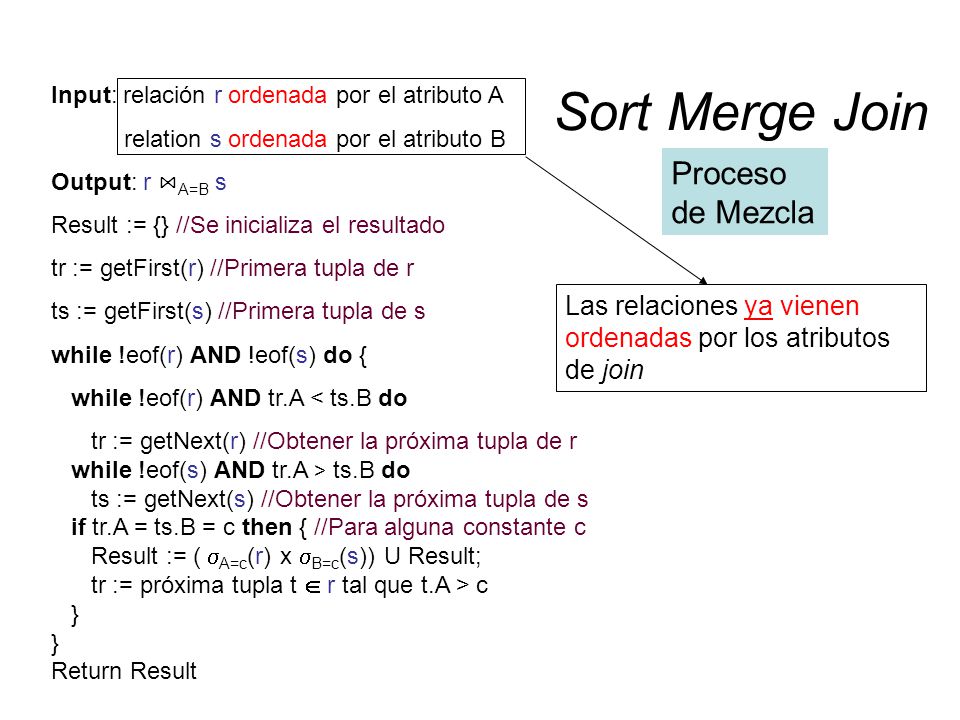

31 Sort Merge Join Proceso de Mezcla Las relaciones ya vienen ordenadas por los atributos de join Input: relación r ordenada por el atributo A relation s ordenada por el atributo B Output: r ⋈ A=B s Result := {} //Se inicializa el resultado tr := getFirst(r) //Primera tupla de r ts := getFirst(s) //Primera tupla de s while !eof(r) AND !eof(s) do { while !eof(r) AND tr.A < ts.B do tr := getNext(r) //Obtener la próxima tupla de r while !eof(s) AND tr.A > ts.B do ts := getNext(s) //Obtener la próxima tupla de s if tr.A = ts.B = c then { //Para alguna constante c Result := (  A=c (r) x  B=c (s)) U Result; tr := próxima tupla t  r tal que t.A > c } Return Result

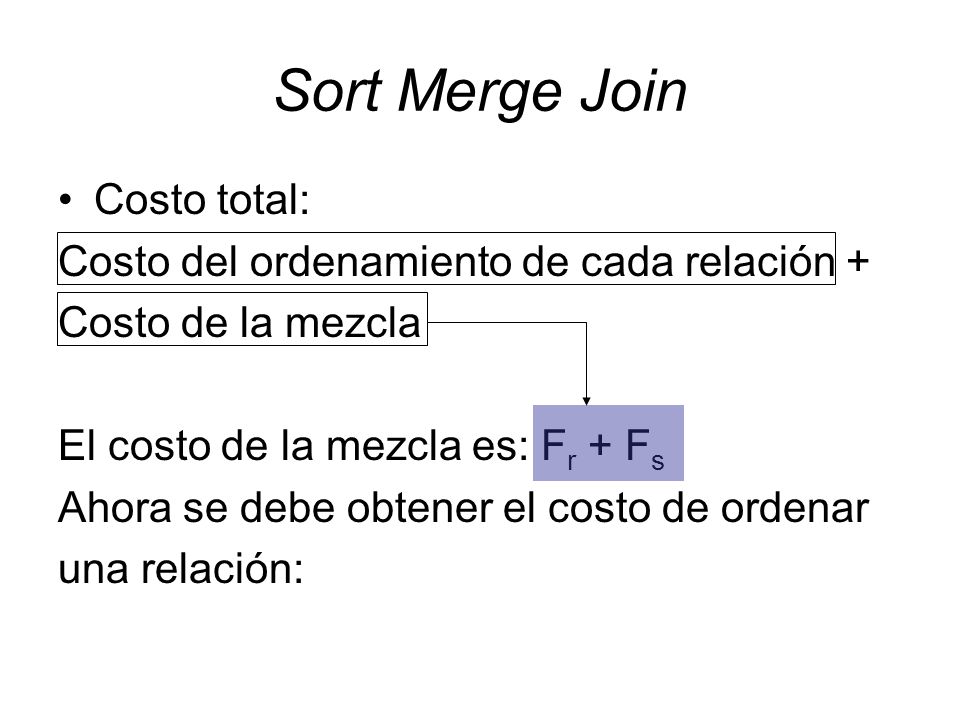

32 Sort Merge Join Costo total: Costo del ordenamiento de cada relación + Costo de la mezcla El costo de la mezcla es: F r + F s Ahora se debe obtener el costo de ordenar una relación:

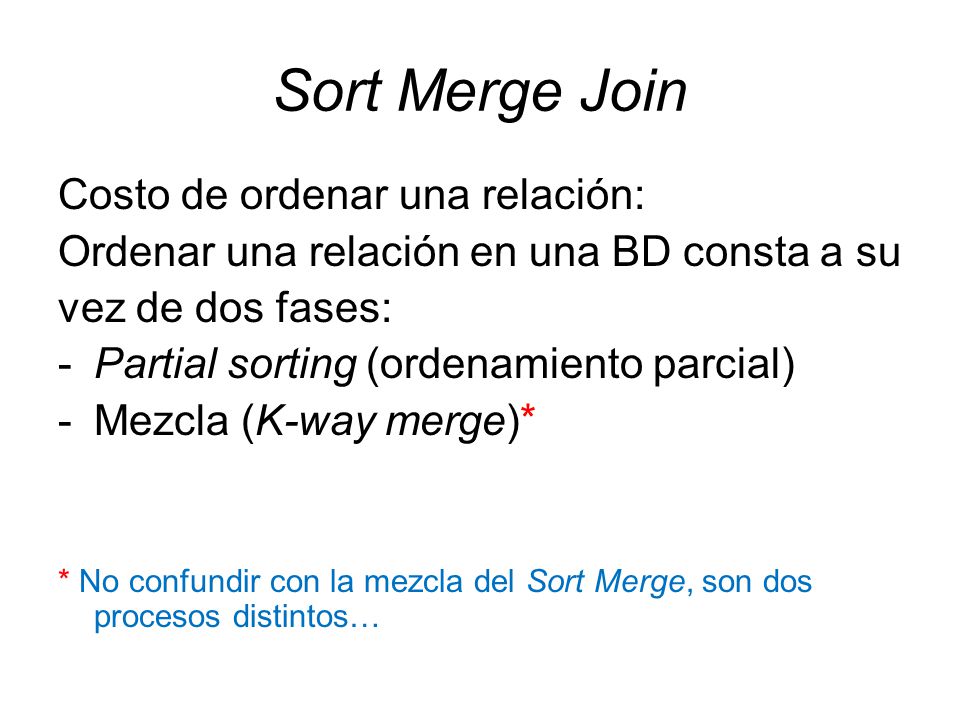

33 Sort Merge Join Costo de ordenar una relación: Ordenar una relación en una BD consta a su vez de dos fases: -Partial sorting (ordenamiento parcial) -Mezcla (K-way merge)* * No confundir con la mezcla del Sort Merge, son dos procesos distintos…

34 Sort Merge Join - Costo del ordenamiento parcial: Supóngase una memoria de M páginas y una relación de F páginas (F es usualmente más grande que M, es decir, F>>M) Se leen, ordenan y escriben todas las páginas de la relación, tal y como lo muestra el siguiente algoritmo:

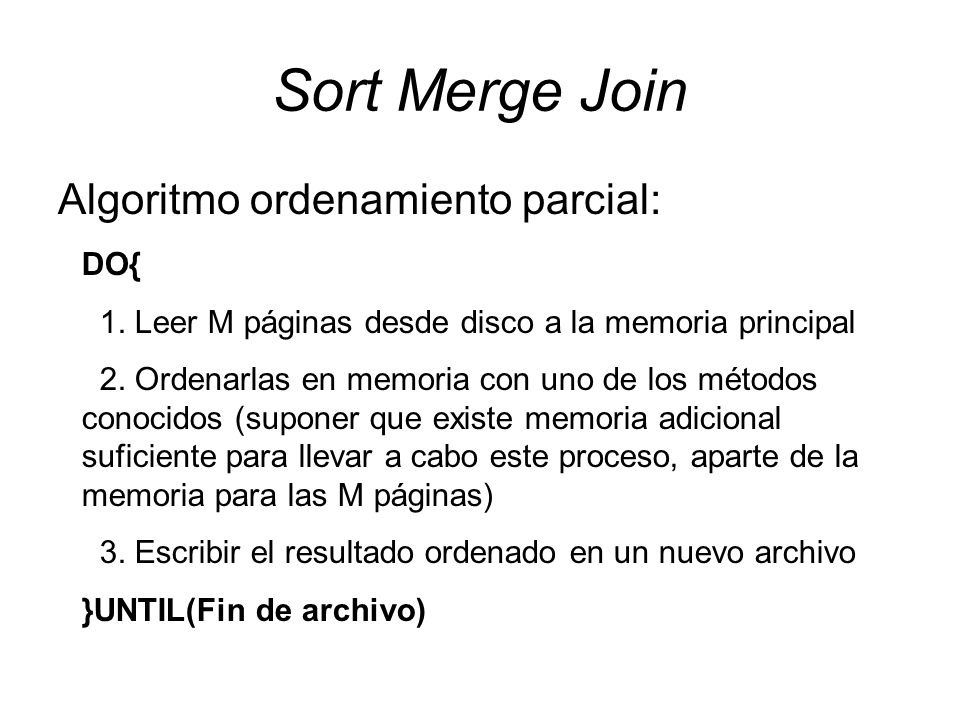

35 Sort Merge Join Algoritmo ordenamiento parcial: DO{ 1. Leer M páginas desde disco a la memoria principal 2. Ordenarlas en memoria con uno de los métodos conocidos (suponer que existe memoria adicional suficiente para llevar a cabo este proceso, aparte de la memoria para las M páginas) 3. Escribir el resultado ordenado en un nuevo archivo }UNTIL(Fin de archivo)

36 Sort Merge Join Por lo tanto, el costo del ordenamiento parcial es: F(lectura) + F(escritura) = 2F (páginas) N = Número de “runs” generadas: N =  F/M  Ej: Si M = 4 y F = 10 entonces  10/4  = 3 Nótese que el tamaño de cada run es M páginas* * Excepto una de ellas cuando la división no es exacta…

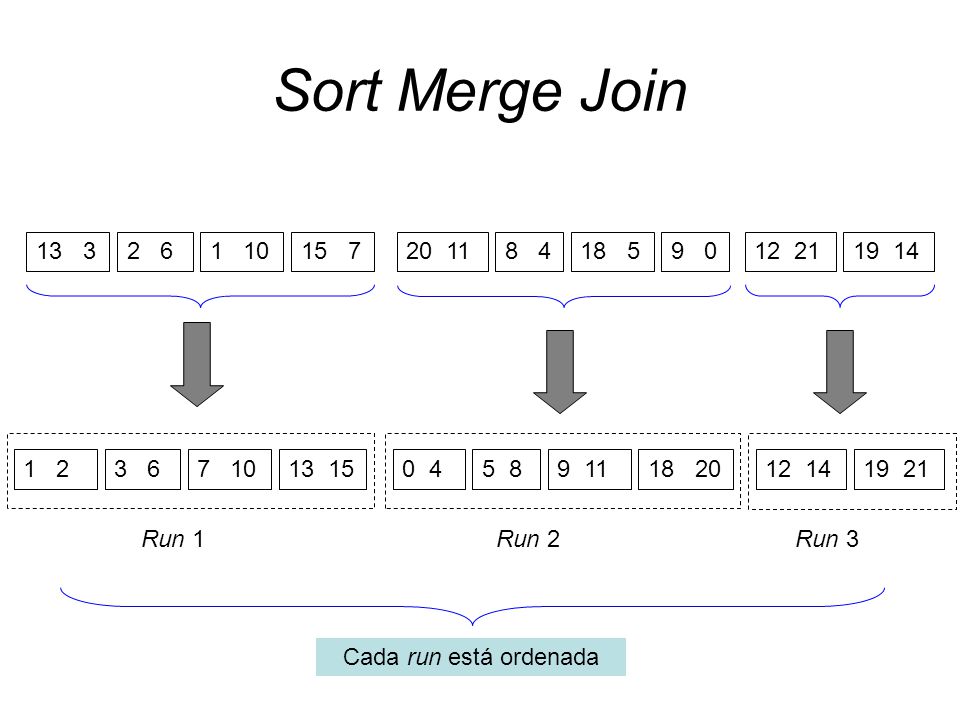

37 Sort Merge Join 13 32 61 1015 720 118 418 59 012 2119 14 1 23 67 1013 150 45 89 1118 2012 1419 21 Run 1Run 2Run 3 Cada run está ordenada

38 Sort Merge Join -Costo del K-way merge Supongamos que hay N = 16 runs ordenadas cada una de 4 páginas. Sea M = 5 Como se requiere una página para generar la salida, se puede usar un 4-way merge como máximo. Gráficamente:

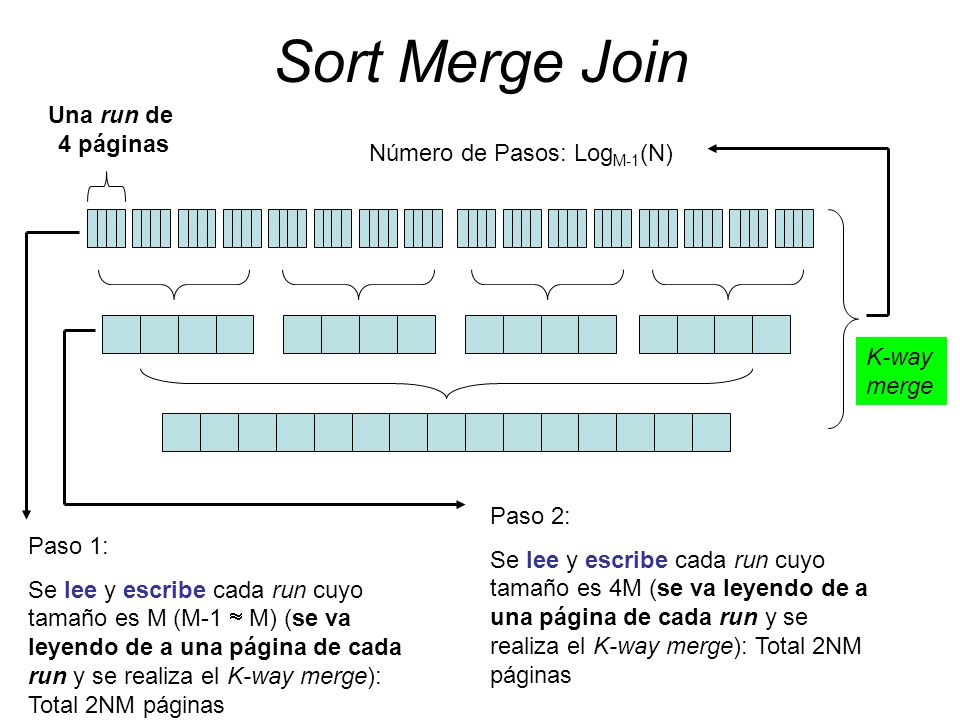

39 Paso 1: Se lee y escribe cada run cuyo tamaño es M (M-1  M) (se va leyendo de a una página de cada run y se realiza el K-way merge): Total 2NM páginas Paso 2: Se lee y escribe cada run cuyo tamaño es 4M (se va leyendo de a una página de cada run y se realiza el K-way merge): Total 2NM páginas Número de Pasos: Log M-1 (N) Sort Merge Join Una run de 4 páginas K-way merge

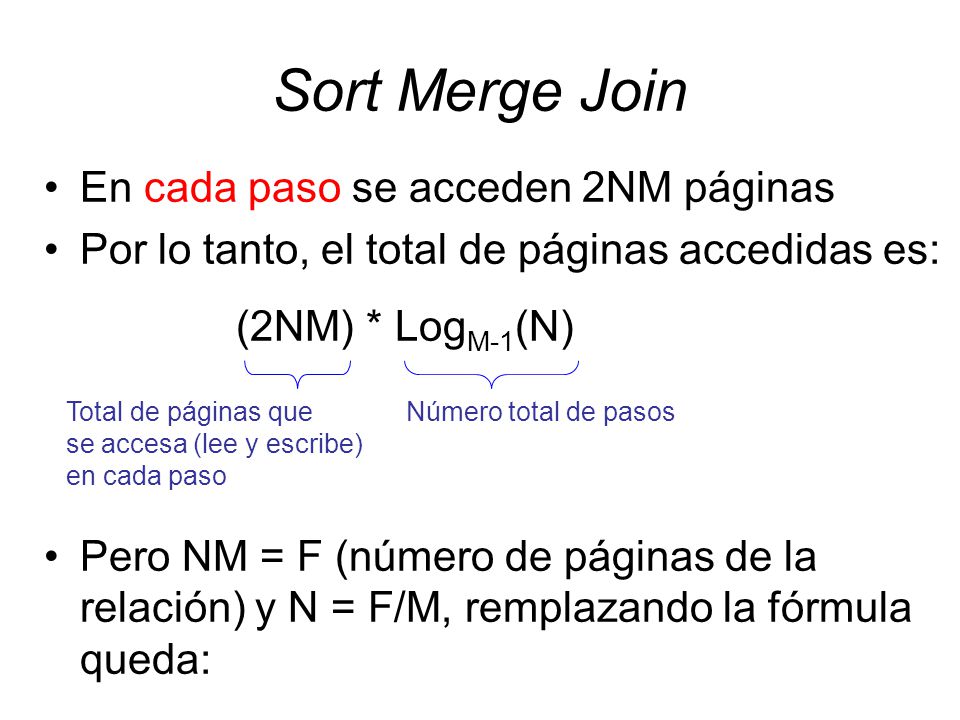

40 Sort Merge Join En cada paso se acceden 2NM páginas Por lo tanto, el total de páginas accedidas es: (2NM) * Log M-1 (N) Pero NM = F (número de páginas de la relación) y N = F/M, remplazando la fórmula queda: Total de páginas que se accesa (lee y escribe) en cada paso Número total de pasos

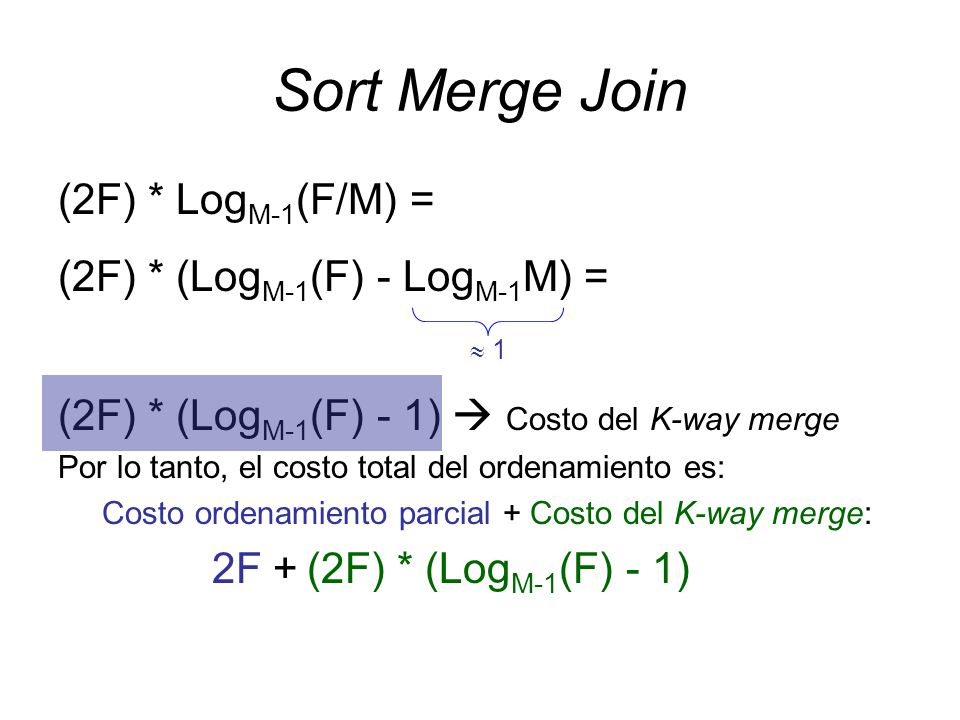

41 Sort Merge Join (2F) * Log M-1 (F/M) = (2F) * (Log M-1 (F) - Log M-1 M) = (2F) * (Log M-1 (F) - 1)  Costo del K-way merge Por lo tanto, el costo total del ordenamiento es: Costo ordenamiento parcial + Costo del K-way merge: 2F + (2F) * (Log M-1 (F) - 1)  1

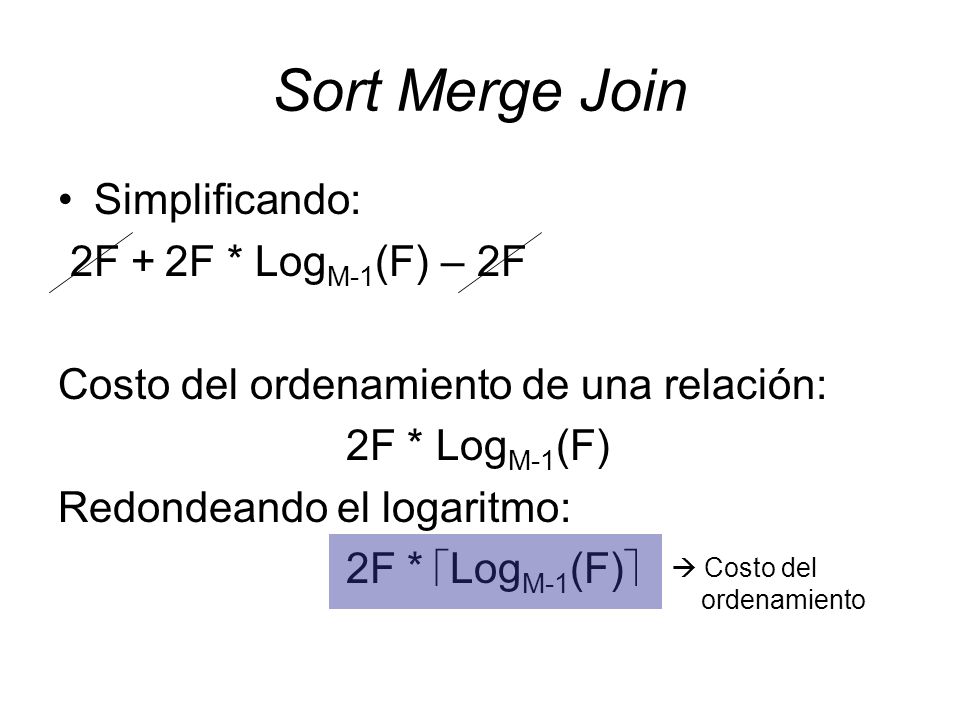

42 Sort Merge Join Simplificando: 2F + 2F * Log M-1 (F) – 2F Costo del ordenamiento de una relación: 2F * Log M-1 (F) Redondeando el logaritmo: 2F *  Log M-1 (F)   Costo del ordenamiento

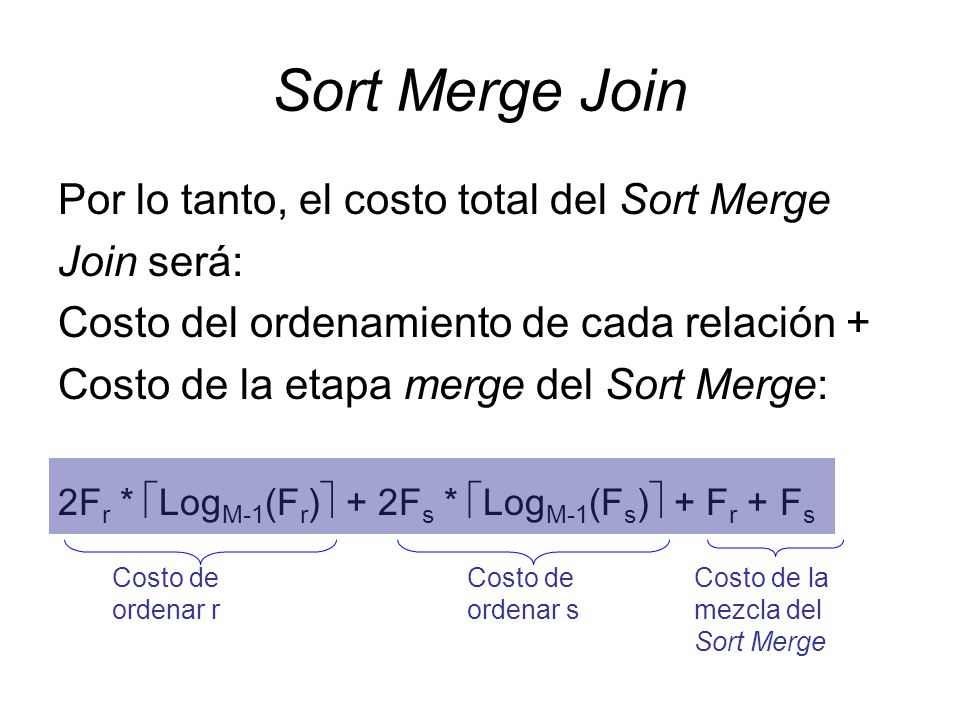

43 Sort Merge Join Por lo tanto, el costo total del Sort Merge Join será: Costo del ordenamiento de cada relación + Costo de la etapa merge del Sort Merge: 2F r *  Log M-1 (F r )  + 2F s *  Log M-1 (F s )  + F r + F s Costo de ordenar r Costo de ordenar s Costo de la mezcla del Sort Merge

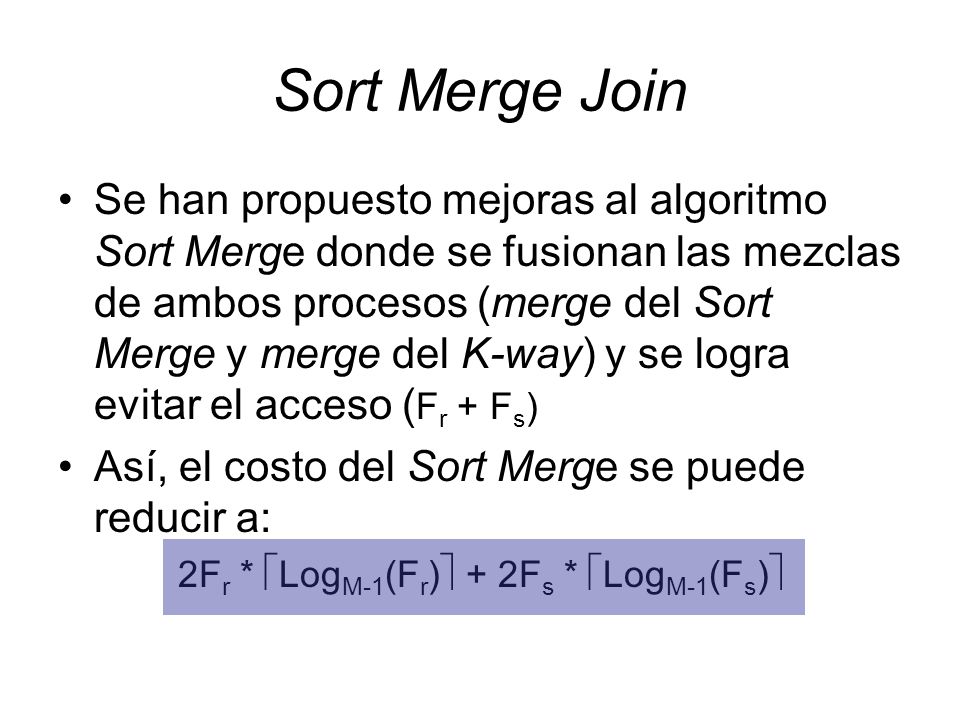

44 Sort Merge Join Se han propuesto mejoras al algoritmo Sort Merge donde se fusionan las mezclas de ambos procesos (merge del Sort Merge y merge del K-way) y se logra evitar el acceso ( F r + F s ) Así, el costo del Sort Merge se puede reducir a: 2F r *  Log M-1 (F r )  + 2F s *  Log M-1 (F s ) 

45 Sort Merge Join Ej: Sea F r = 1000, F s = 100 y M = 102 2(1000) *  Log 101 (1000)  + 2(100) *  Log 101 (100)  2000 * 2 + 200 * 1 = 4201 (páginas) FrFr FrFr M-1 FsFs FsFs

46 Sort Merge Join En este caso el costo dio mayor que el del Block Nested, pero a medida que r y s crecen, el Sort Merge tiene un mejor comportamiento que el Block Nested…

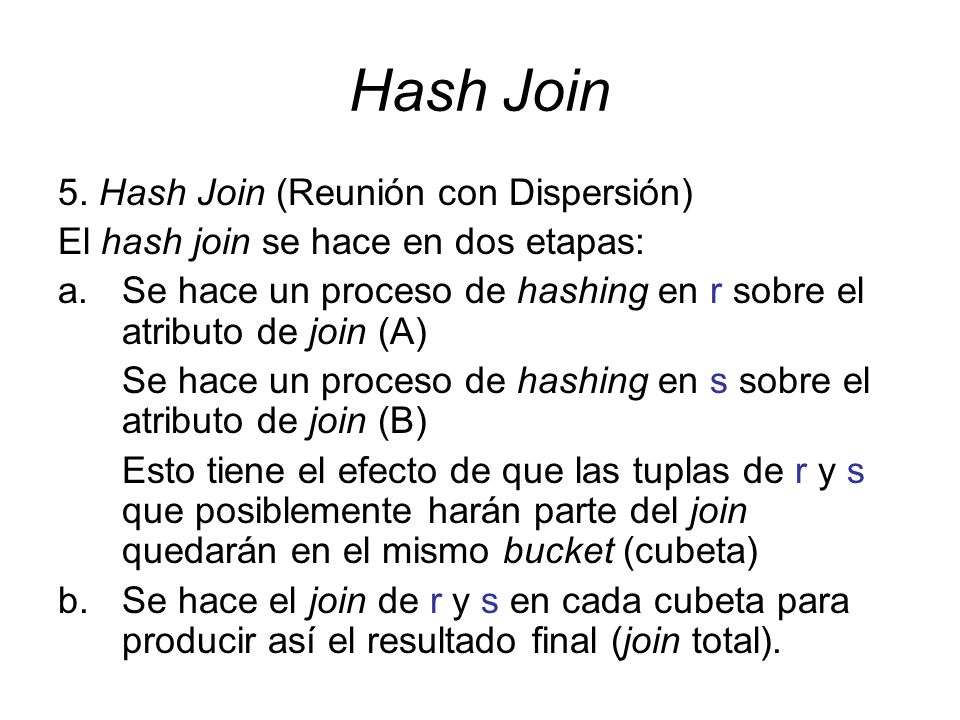

47 Hash Join 5. Hash Join (Reunión con Dispersión) El hash join se hace en dos etapas: a.Se hace un proceso de hashing en r sobre el atributo de join (A) Se hace un proceso de hashing en s sobre el atributo de join (B) Esto tiene el efecto de que las tuplas de r y s que posiblemente harán parte del join quedarán en el mismo bucket (cubeta) b. Se hace el join de r y s en cada cubeta para producir así el resultado final (join total).

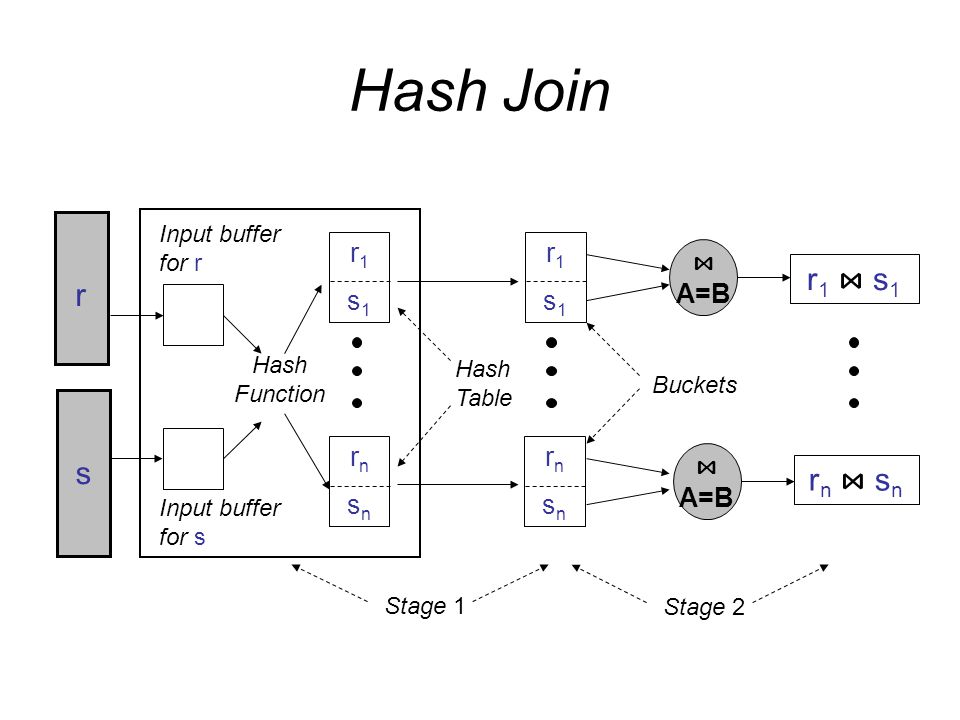

48 Hash Join r s r1 ⋈ s1r1 ⋈ s1 rn ⋈ snrn ⋈ sn Stage 1 Hash Table Buckets ⋈ A=B ⋈ A=B Hash Function Input buffer for r Input buffer for s r1s1r1s1 rnsnrnsn r1s1r1s1 rnsnrnsn Stage 2

49 Hash Join Costo: Si cada cubeta cabe en memoria el costo es: 3(F r + F s ) Ya que: -r y s se deben leer para generar las cubetas: F r + F s -Las cubetas resultantes se deben escribir: F r + F s -Cada cubeta se debe leer para hacer el join: F r + F s

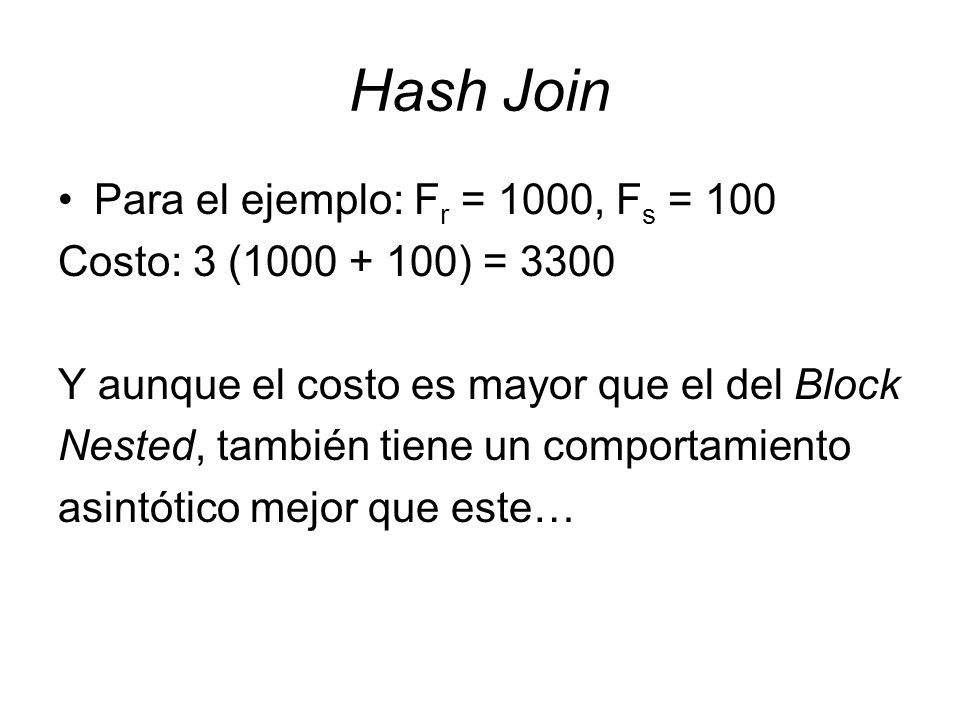

50 Hash Join Para el ejemplo: F r = 1000, F s = 100 Costo: 3 (1000 + 100) = 3300 Y aunque el costo es mayor que el del Block Nested, también tiene un comportamiento asintótico mejor que este…

51 Hash Join Desventajas: -Si una cubeta es muy grande y no cabe en memoria, implicaría accesos adicionales -Si se elige (o el sistema la provee) una función de hashing inadecuada -Nótese que solo sirve para joins basados en condición de igualdad
