Introducción a la Computación Gráfica

Presentación del tema: "Introducción a la Computación Gráfica"— Transcripción de la presentación:

1 Introducción a la Computación Gráfica

2 CG La computación gráfica estudia la manipulación de información visual y geométrica usando técnicas computacionales. Desde el punto de vista académico se enfoca en las bases matemáticas y computacionales de la generación y procesamiento de imágenes

3 Imagen artificial creada con Raytracing
¿Qué es CG? Imagen artificial creada con Raytracing

4 Imagen artificial creada con Raytracing
¿Qué es CG? Imagen artificial creada con Raytracing Simulación de cabello Simulación de tejidos

5 Representación de los datos
¿Qué es CG? Representación de los datos Mallas de polígonos

6 Representación de los datos
¿Qué es CG? Representación de los datos Volúmenes 4 Gbytes de datos

7 ¿Qué es CG? Volúmenes

8 Historia 1957 proyecto SAGE para la defensa del espacio aéreo. Introduce el uso de pantallas CRT para el monitoreo de radares

9 Historia 1961 Primer juego de video: Spacewars

10 Historia 1963 Ivan Sutherland presenta Sketchpad que permite el diseño interactivo en un monitor

11 Historia 1963 invención del mouse por Doug Englebart

12 Historia También en 1963: Parches de Coon
DAC-1 primer sistema CAD comercial Algoritmo de remoción de líneas ocultas de Roberts

13 Historia 1964: RAND, primera tableta de digitalización (18000 $)

14 Historia 1965 1966 Algoritmo de Bresenham para dibujar líneas
CADAM (Lockheed) CADD (McDonnell Douglas) 1966 Lincoln Wand (rastreador 3D ultrasónico) Primer simposio sobre CAD en Oklahoma Algoritmo de líneas ocultas de Loutrel

15 Historia 1967 Primer simulador de vuelo interactivo a color para la NASA creado por GE 1968 Primer departamento de CG fundado (Universidad de Utah) HMD de Ivan Sutherland

16 Historia 1967 Primer simulador de vuelo interactivo a color para la NASA creado por GE 1968 Primer departamento de CG fundado (Universidad de Utah) HMD de Ivan Sutherland

17 Historia 1969 Primer FrameBuffer creado por Bell Labs (3 bits) Primer uso de CGI en comerciales Primera GUI (Graphical User Interface) desarrollada por Xerox Creación de SIGGRAPH 1970 Algoritmo de Watkins para superficies visibles Desarrollo de curvas de Bezier para Renault 1971 Gouraud shading

18 Historia 1972 Primeras animaciones por computadora (hand – Catmull y face de Parke) Ver video Pong desarrollado por Atari

19 Historia 1973 1974 Primera conferencia SIGGRAPH
Uso de B-Splines para diseño geométrico 1974 SuperPaint

20 Historia 1974 1975 Z-Buffer desarrollado por Catmull Phong Shading
Fractales (Mandelbrot) Algoritmo de Catmull para superficies curvas

21 Historia 1976 1977 Jim Blinn: reflectancia y environment mapping
Frank Cow: Antialiasing Jim Blinn: Facets Se empieza a entregar el Oscar a efectos especiales Simulación de la Estrella de la Muerte para Star Wars

22 Historia 1978: Primer título de película en CGI: Superman
Jim Blinn: Bump mapping

23 Historia 1979: George Lucas contrata a Ed Catmull para formar Lucasfilm 1980: Turner Whitted: Ray Tracing Hanna-Barbera comienza a utilizar computadoras para todo el proceso de animación

24 Historia 1981: Primera película con un personaje generado por computadora: Looker. 1982: Tron Skeleton Animation System Tom Brighham: Morphing Star Trek II. Secuencia Génesis por ILM (Video)

25 Historia 1983: 1984: Sistemas de partículas Tiller: NURBS AutoCAD
Williams: mip-mapping 1984: Primer comercial de 30 segundos totalmente CGI

26 Historia 1984: Carpenter: A-Buffer Ray Tracing distribuído (LucasFilm)
Universal Studios abre un departamento para CG Primeros rastreadores 3D comerciales (Polhemus) Radiosidad (Cornell U.) Motion Blur (LucasFilm)

27 Historia 1985: Young Sherlock Holmes

28 Historia 1986: 1987: 1988 X-Window Luxo Jr. (Video)
Formato TIFF (Aldus) 1987: Formato GIF (CompuServe) Willow (se populariza el morphing) (Video) Introducción de VGA por IBM Algoritmo de Marching Cubes 1988 Pixar Patenta RenderMan ¿Quién engañó a Roger Rabbit?

29 Historia 1989: Photoshop El Abismo Pixar comienza a vender RenderMan

30 Historia 1990: 1991: 1992: 1993: Primera edición de Graphics Gems
3D Studio 1991: Terminator 2: primeros movimientos humanos realistas. Primer uso de PCs convencionales para crear efectos 3D JPEG/MPEG 1992: OpenGL CAVE 1993: Jurassic Park Doom Myst

31 Historia 1990: 1991: 1992: 1993: Primera edición de Graphics Gems
3D Studio 1991: Terminator 2: primeros movimientos humanos realistas. Primer uso de PCs convencionales para crear efectos 3D JPEG/MPEG 1992: OpenGL CAVE 1993: Jurassic Park Doom Myst

32 Historia 1994: 3DFX. Voodoo Graphics. Aceleración 3D en hardware. Provee algunas funcionalidades básicas en el hardware.

33 Historia 1995: Toy Story: Primer largometraje animado completamente CGI Waterworld: primer rendering de agua fotorealístico 1996: Quake 1998: MPEG-4 Geri’s Game (Video) Voodoo2: textura en GPU

34 Historia 1995: Toy Story: Primer largometraje animado completamente CGI Waterworld: primer rendering de agua fotorealístico 1996: Quake 1998: MPEG-4 Geri’s Game (Video) Voodoo2: textura en GPU

35 Historia 1995: Toy Story: Primer largometraje animado completamente CGI Waterworld: primer rendering de agua fotorealístico 1996: Quake 1998: MPEG-4 Geri’s Game (Video) Voodoo2: textura en GPU

36 Historia 1999: NVidia RIVA TNT2: multitexturing (2 texturas) en hardware NVidia GeForce 256: primer GPU con cálculo de T&L en hardware Star Wars Episode One: primer largometraje en usar CG en miles de tomas. Efectos ambientales, vehículos y multitudes 2001: Final Fantasy, Lord of the Rings: primer largometraje en usar motion capture para las acciones de sus personajes El Señor de los Anillos: La comunidad del anillo: primer uso de Inteligencia Artificial para actores digitales GeForce 3: vertex shaders y pixel shaders programables. Antialiasing Primeras aplicaciones GPGPU

37 Historia 2002: El Señor de los Anillos: Las dos Torres: primer personaje fotorealístico en un largometraje: Gollum 2006: GeForce 8: arquitectura unificada de shaders. Incorpora un mismo conjunto de instrucciones para todos los shaders. Todos los shaders tienen las mismas habilidades 2007: Beowulf: primer largometraje hecho 100% con CGI. Motion capture de todos los personajes

38 Adquisición de Datos Los datos para CG se pueden adquirir de distintas fuentes Cámaras e escáneres para obtener imágenes Escáneres 3D para mallados Tomografías y resonancias magnéticas para datos volumétricos

39 Técnicas de Interacción
Distintos dispositivos de hardware se han creado para interactuar en CG Desde ratones, trackballs y teclados hasta rastreadores de posición y otros

40 Tecnologías de Despliegue
El objetivo principal de CG es la generación de imágenes Es por lo tanto de suma importancia un hardware adecuado para el despliegue de estas imágenes

41 Monitores CRT Tubo de Rayos Catódicos
Contiene una Pistola de Electrones que contiene un filamento que al calentarse emite un flujo de electrones Los electrones se enfocan con un electromagneto La cara frontal del tubo tiene un arreglo rectangular de puntos (píxeles) que contiene fósforo El fósforo al ser tocado por electrones emite luz proporcionalmente a la cantidad de electrones

42 Monitores CRT Pistola de electrones (RGB) Rayos de electrones
Electromagnetos para enfocar Electromagnetos para apuntar Ánodo Máscara para separar cada canal Capa de fósforo Acercamiento de la capa de fósforo

43 Monitores CRT

44 Monitores LCD Liquid Crystal Display
Ampliamente utilizados como monitores, TVs, consolas, etc. Permiten que el dispositivo sea menos voluminoso

45 Monitores LCD El cristal líquido cambia de dirección dependiendo de la cantidad de electrones que pasé a través de él. De esta forma se puede regular la cantidad de luz que el LCD deja pasar, como una persiana El LCD no emite luz, necesita una fuente externa de luz La luz puede ser reflejada del exterior (relojes, calculadoras), o producida en la parte posterior del LCD

46 Monitores LCD LCD Reflectivo

47 Monitores LCD LCD Iluminado

48 Monitores LCD Los píxeles están organizados en una matriz. Cada componente de color de cada píxel recibe una carga eléctrica distinta dependiendo de la intensidad de ese píxel

49 Monitores Plasma El plasma es una gas formado por electrones libres. Al aplicarle electricidad al gas se liberan fotones Generalmente el gas usado es Xenon o Neon, los cuales liberan luz ultravioleta Una pantalla de plasma tiene una matriz de puntos de fósforo como en un CRT La luz ultravioleta liberada por el gas hace que el fósforo se encienda

50 Monitores Plasma

51 Monitores LED Utilizan una matriz de LEDs para generar el color
Los LEDs emiten luz de un color fijo dependiendo de la intensidad de la corriente que pase a por él Cada píxel se forma con 3 LEDs (R,G,B)

52 Proyector DLP Digital Light Processing
Están basados en un dispositivo micromecánico llamado Digital Micromirror Device, el cuál usa espejos para reflejar la luz y producir la imagen Un DMD puede contener mas de 2 millones de espejos

53 Proyector DLP

54 Proyector DLP Los espejos son capaces de reflejar hasta 1024 tonos de gris dependiendo del ángulo con el que la luz incide sore ellos Para agregar color, la luz blanca pasa a través de una rueda de colores RGB

55 Modelos de Color La luz es energía electromagnética en el rango del espectro de 400 a 700 nanómetros de longitud de onda, percibidos como los colores que van desde el rojo, naranja, amarillo, verde, azul, índigo y violeta.

56 Modelos de Color Percepción humana del color
La sensación de color es una percepción subjetiva resultante del efecto de la luz en los conos de los ojos. Hay tres tipos de conos, cada uno con una sensitividad a la luz roja, verde y azul. Esta descomposición de la luz en tres componentes de color es conocida como la teoría tríestimulo del color y es la base para el modelo RGB.

57 RGB

58 RGB No todos los colores perceptibles por los humanos pueden ser representados en un computador con el modelo RGB. Los mismos valores RGB no necesariamente resultaran en el mismo color en dos monitores distintos. Los colores RGB no son colores puros. Son una mezcla de las luces emitidas por los puntos de fósforos, las cuales tienen distintas longitudes de ondas.

59 RGBA (32 bits) El canal A (alpha) indica la transparencia del píxel y sirve para saber cómo mezclar distintos colores. Un píxel con A=0 es completamente transparente. Un píxel con A=1 no tiene transparencia

60 CMY Un modelo de color para impresión. Cyan, Magenta, Yellow
Es un modelo de color substractivo en donde se parte del blanco (un hoja en blanco) y se le substraen colores hasta llegar al negro

61 CMYK Cyan, Magenta, Yellow, blacK
Teóricamente el negro puede formarse mezclando Cyan, Magenta y Amarillo, pero debido a imperfecciones en los pigmentos se utiliza un canal de tinta negra pura

62 HSV Es un modelo mas natural para artistas
H – Hue o matiz de color, es determinado por la longitud de onda dominante S – Saturación, está relacionada con cuánta luz blanca tiene el color V – Valor (Iluminación), se refiere a cuan oscuro es el color

63 HSV

64 HSV Por lo general se expresa en coordenadas cilíndricas

65 HSV

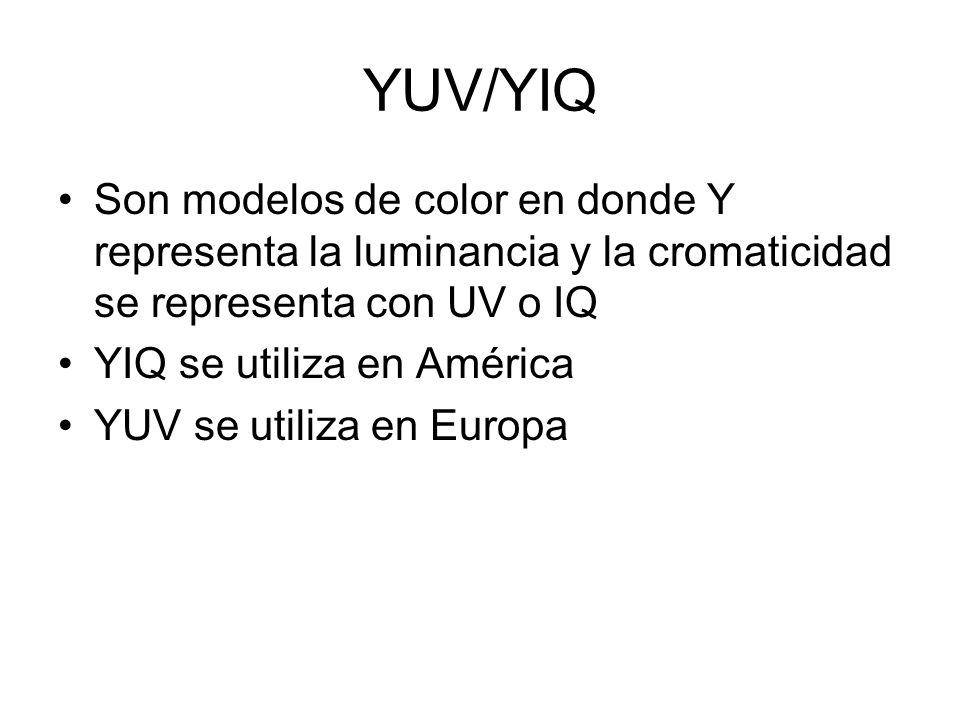

66 YUV/YIQ Son modelos de color en donde Y representa la luminancia y la cromaticidad se representa con UV o IQ YIQ se utiliza en América YUV se utiliza en Europa

67 YUV/YIQ

68 YUV/YIQ Muy utilizado para compresión de imágenes/video ya que la información de luminancia es más importante que la información de cromaticidad, por lo que se puede representar la cromaticidad con menos precisión (usando menos bits)

69 Librerías gráficas OpenGL Direct3D Engines
