1 REPÚBLICA BOLIVARIANA DE VENEZUELA ARMADA BUQUE OCEANOGRÁFICO ARBV “PUNTA BRAVA” (BO-11) Estudio Oceanográfico en el Lago de Maracaibo Determinación del origen de la Planta Acuática LEMNA SP MARN

2 BO-11 Determinación del origen de la Planta Acuática LEMNA SP AGENDA  Antecedentes  Planificación del estudio  Estudios Realizados  Procesamiento de la información - Procesamiento por el BO-11 - Procesamiento por el ICLAM - Procesamiento por el MARN (Lab. Hatillo)  Elaboración de Base de Datos  Análisis  Segunda fase de muestreo  Convenio ARMADA - MARN  Preguntas

3 BO-11 PLANIFICACIÓN DEL ESTUDIO B-27-B D-2 D-4 BO-3 NO-02 O-13 D-119 D-74 C-11 C-9 S-6 S-4 BO-1 BO-2 C-4 Oceanografía Química: Análisis químico y la determinación de nutrientes y contaminantes de las muestras estará a cargo del personal del ICLAM y del MARN (El Hatillo). Geología Lacustre: Toma de muestras de fondo superficiales, cantidades de 0,5 kgs aproximadamente con la draga Vann Veen del BO-11 y con una draga manual del ICLAM. Oceanografía Física: Toma de muestra para medir los parámetros de temperatura,conductividad, salinidad, oxígeno disuelto, porcentaje de saturación de oxígeno, potencial Redox, velocidad del sonido y PH. (BO-11 y Patrullero Guardacostas). Oceanografía Biológica: Toma de muestra a 2 m. de profundidad con bomba de agua directamente a las botellas por parte personal ICLAM y toma muestra con botellas NISKIN por parte BO-11. adicionalmente se recogerá muestra De LEMNA.

4 BO-11 PLANIFICACIÓN DEL ESTUDIO B-27-B D-2 D-4 BO-3 NO-02 O-13 D-119 D-74 C-11 C-9 S-6 S-4 BO-1 BO-2 C-4 Hidrografía: Determinación de los perfiles de profundidad existentes en el Canal de Navegación y zonas adyacentes, con especial énfasis en las estaciones oceanográficas, con el software hidrográfico HYPACK MAX del BO-11. Meteorología: Determinación y análisis de los parámetros meteorológicos reinantes en el área de estudio con la estación meteorológica automática Milos 500 del BO-11. Base de Datos: Implementación de una base de datos en Microsoft ACCESS contentiva de toda la información geoespacial recopilada durante el estudio del Lago. Astronomía Determinación de los Ortos, Ocasos y Meridiana del Sol y la Luna, así como la marea reinante en el área de estudio, durante los días de navegación efectuada. ESTUDIOINTEGRAL

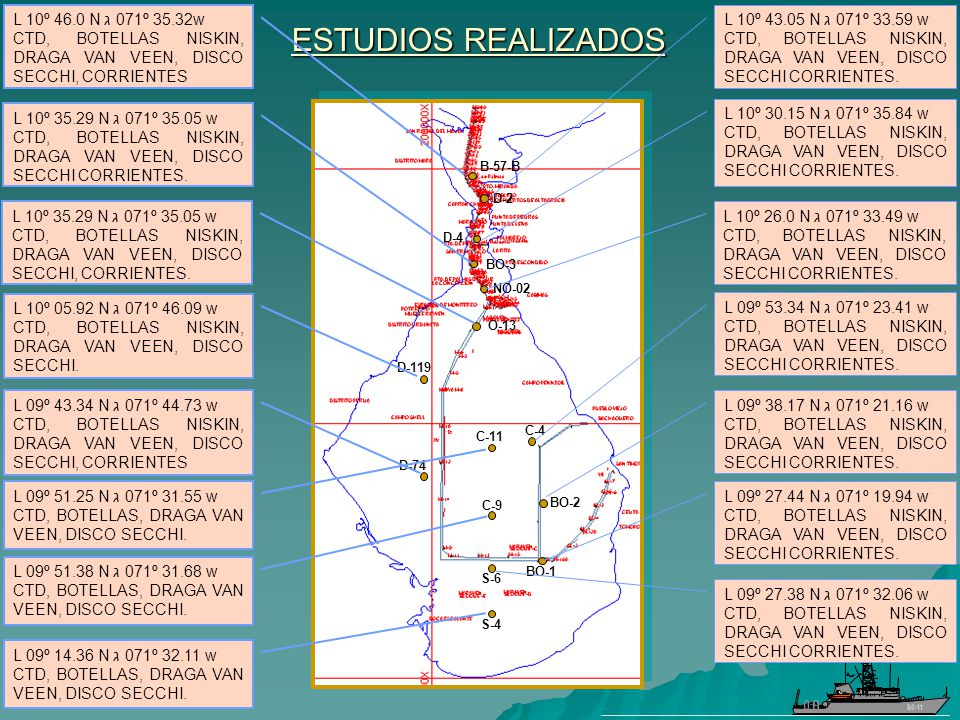

5 BO-11 ESTUDIOS REALIZADOS B-57-B D-2 D-4 BO-3 NO-02 O-13 D-119 D-74 C-11 C-9 S-6 S-4 BO-1 BO-2 C-4 L 10º 46.0 N ג 071º 35.32w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI, CORRIENTES L 10º 43.05 N ג 071º 33.59 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES. L 10º 35.29 N ג 071º 35.05 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES. L 10º 30.15 N ג 071º 35.84 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES. L 10º 26.0 N ג 071º 33.49 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES. L 10º 35.29 N ג 071º 35.05 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI, CORRIENTES. L 10º 05.92 N ג 071º 46.09 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI. L 09º 43.34 N ג 071º 44.73 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI, CORRIENTES L 09º 51.25 N ג 071º 31.55 w CTD, BOTELLAS, DRAGA VAN VEEN, DISCO SECCHI. L 09º 51.38 N ג 071º 31.68 w CTD, BOTELLAS, DRAGA VAN VEEN, DISCO SECCHI. L 09º 14.36 N ג 071º 32.11 w CTD, BOTELLAS, DRAGA VAN VEEN, DISCO SECCHI. L 09º 53.34 N ג 071º 23.41 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES. L 09º 38.17 N ג 071º 21.16 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES. L 09º 27.44 N ג 071º 19.94 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES. L 09º 27.38 N ג 071º 32.06 w CTD, BOTELLAS NISKIN, DRAGA VAN VEEN, DISCO SECCHI CORRIENTES.

6 PROCESAMIENTO POR EL BO-11 Análisis Físico – Químico *Análisis Físico – Químico - -Temperatura - -Conductividad - -Salinidad - -% oxígeno - -PH - -Velocidad del sonido *Análisis Meteorológico Interacción Océano-Atmósfera Batimetría *Batimetría -Perfiles de profundidad. -Cálculo de mareas -Veriles *Análisis Astronómico - -Ortos - -Ocasos - -Meridiana BO-11

7 ANÁLISIS FÍSICO – QUÍMICO (BO-11) B-57-B D-2 D-4 BO-3 NO-02 O-13 D-119 D-74 C-11 C-9 S-6 S-4 BO-1 BO-2 C-4 Comparación-Salinidad-Temperatura-Profundidad

8 BO-11 Base de datos ANÁLISIS METEOROLÓGICO (BO-11)

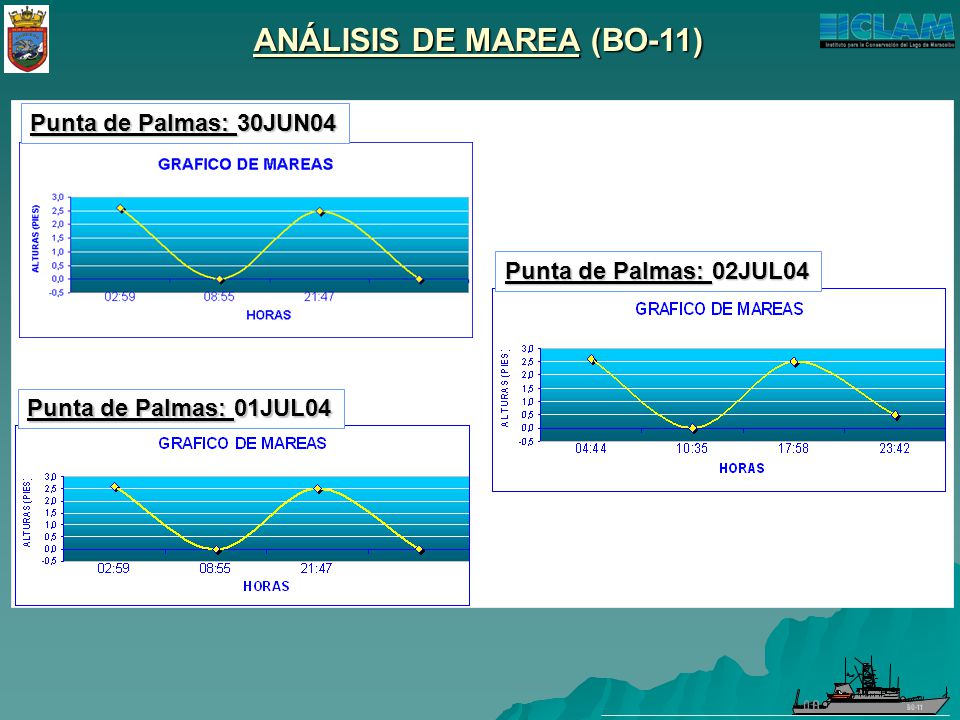

9 BO-11 ANÁLISIS DE MAREA (BO-11) Punta de Palmas: 30JUN04 Punta de Palmas: 01JUL04 Punta de Palmas: 02JUL04

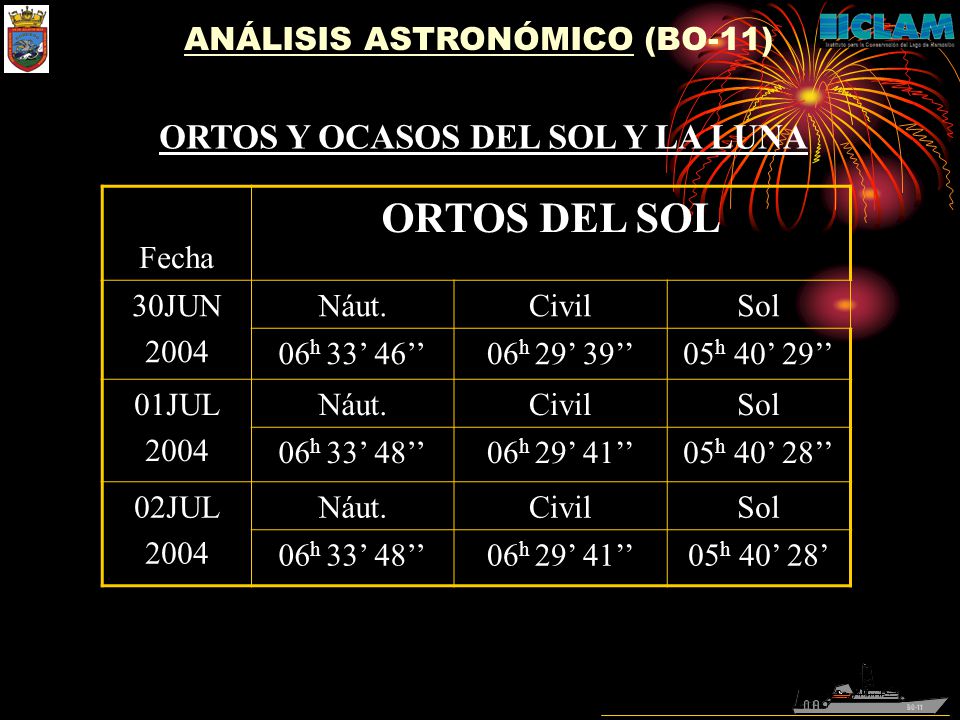

10 BO-11 ANÁLISIS ASTRONÓMICO (BO-11) Fecha ORTOS DEL SOL 30JUN 2004 Náut.CivilSol 06 h 33’ 46’’06 h 29’ 39’’05 h 40’ 29’’ 01JUL 2004 Náut.CivilSol 06 h 33’ 48’’06 h 29’ 41’’05 h 40’ 28’’ 02JUL 2004 Náut.CivilSol 06 h 33’ 48’’06 h 29’ 41’’05 h 40’ 28’ ORTOS Y OCASOS DEL SOL Y LA LUNA

11 BO-11 ANÁLISIS ASTRONÓMICO (BO-11) ORTOS Y OCASOS DEL SOL Y LA LUNA Fecha OCASOS DEL SOL 30JUN 2004 SolCivilNáut. 19 h 05’48’’19 h 09’55’’19 h 59’ 03’’ 01JUL 2004 SolCivilNáut. 19 h 05’59’’19 h 10’07’’19 h 59’ 24’’ 02JUL 2004 SolCivilNáut. 19 h 05’59’’19 h 10’07’’19 h 59’ 24’’

12 BO-11 ORTOS Y OCASOS DE LA LUNA 30JUN200401JUL200402JUL2004 ORTO15 h 46’ 16’’16 h 55’ 00’’18 h 04’ 08’’ OCASO04 h 00’ 52’’05 h 49’ 16’’06 h 59’ 12’’ PASOS DE LA MERIDIANA 30JUN200401JUL200402JUL2004 12 h 50’ 16’’12 h 49’ 24’’12 h 50’ 20’’ ANÁLISIS ASTRONÓMICO (BO-11)

13 BO-11 PROCESAMIENTO POR EL ICLAM ANÁLISIS QUÍMICO Determinación de Nutrientes - Amonio - Nitrito - Nitrato Fosfato - Sulfato - Entre otros ANÁLISIS BIOLÓGICO - -Determinación de Coliformes - -Organismos asociados a la LEMNA SP - -Características visuales físicas de la LEMNA SP - -Demanda bioquímica de oxígeno ANÁLISIS DE SEDIMENTO SUPERFICIAL ANÁLISIS FÍSICO – QUÍMICO - Temperatura - Conductividad - Salinidad - -% oxígeno - -Turbidez - PH

14 BO-11 PROCESAMIENTO POR MARN (Lab. Hatillo) ANÁLISIS QUÍMICO - -Determinación de Hidrocarburos - -Determinación de metales pesados. ANÁLISIS DE SEDIMENTO SUPERFICIAL - - Determinación de Hidrocarburos - - Determinación de metales pesados. ANÁLISIS BIOLÓGICO - -Determinación de Coliformes

15 BO-11 ELABORACIÓN DE BASE DE DATOS Base de datos

16 BO-11 ELABORACIÓN DE BASE DE DATOS

17 BO-11 ANALISIS DE LA INFORMACIÓN B- 57- B D-2D-2 D-4D-4 BO- 3 NO- 02 O- 13 D- 119 D- 74 C- 11 C-9 S-6 S-4 BO- 1 BO- 2 C-4 MARN (Lab. Hatillo) BASE DE DATOS B- 57- B D-2D-2 D-4D-4 BO- 3 NO- 02 O- 13 D- 119 D- 74 C- 11 C-9 S-6 S-4 BO- 1 BO- 2 C-4 ESTUDIOINTEGRAL

18 BO-11 B-27-B D-2 D-4 BO-3 NO-02 O-13 D-119 D-74 C-11 C-9 S-6 S-4 BO-1 BO-2 C-4 MARN (Lab. Hatillo) SEGUNDA FASE DE MUESTREO FECHA TENTATIVA 14JUL04

19 CONVENIO ARMADA - MARN MARN CONVENIO BO-11

20 FIN DE LA PRESENTACIÓN PREGUNTAS Y APORTES
