1 ICMP - IGMP David Alejandro Álzate Fernando González David Cuello
Universidad de La Sabana Redes y Comunicación de Datos II 2009

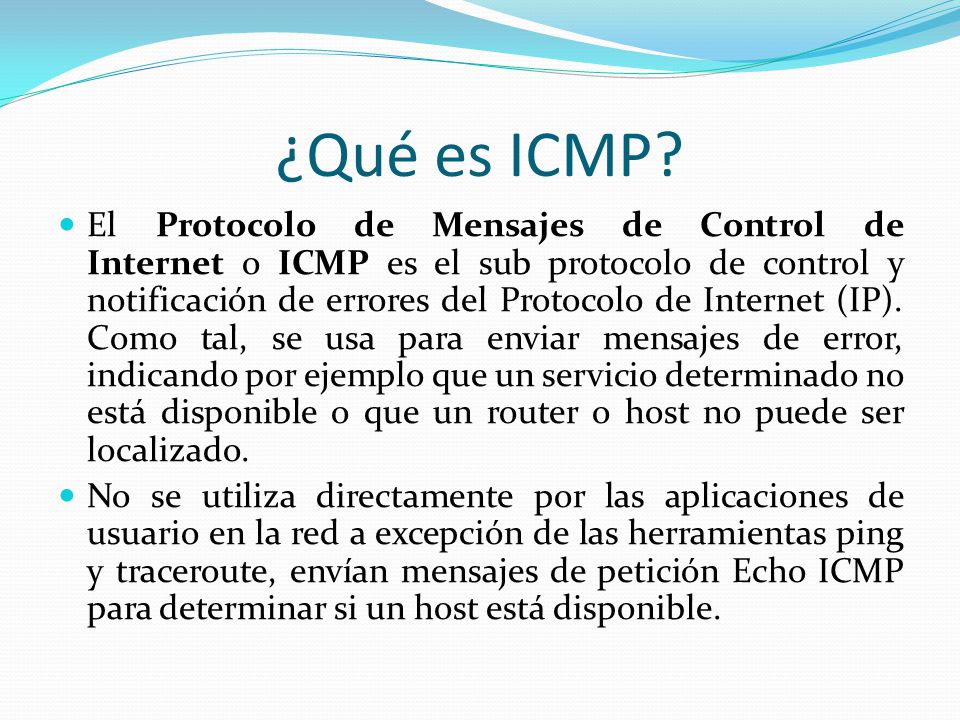

2 ¿Qué es ICMP? El Protocolo de Mensajes de Control de Internet o ICMP es el sub protocolo de control y notificación de errores del Protocolo de Internet (IP). Como tal, se usa para enviar mensajes de error, indicando por ejemplo que un servicio determinado no está disponible o que un router o host no puede ser localizado. No se utiliza directamente por las aplicaciones de usuario en la red a excepción de las herramientas ping y traceroute, envían mensajes de petición Echo ICMP para determinar si un host está disponible.

3 Los mensajes ICMP son comúnmente generados en respuesta a errores en los datagramas de IP o para diagnóstico y ruteo. Únicamente se utiliza para reportar errores.

4 Formato del protocolo 0 Echo reply 3 Destination unreachable
4 Source quench 5 Redirect 8 Echo 9 Router advertisement 10 Router solicitation 11 Time exceeded 12 Parameter problem 13 Time stamp request 14 Time stamp reply 17 Address mask request 18 Address mask reply 30 Traceroute 37 Domain name request) 38 Domain name reply) Los mensajes ICMP se envían en datagramas IP. La cabecera IP tiene un número de protocolo de 1 (ICMP) y un tipo de servicio de cero (rutina). El campo de datos IP contiene la Mensaje ICMP

5 Código: Contiene el código de error para el datagrama que informó este mensaje ICMP. La interpretación depende del tipo de mensaje.  Checksum: Contiene la suma de comprobación para el mensaje de ICMP empezando por el campo Tipo de ICMP. Si la suma de comprobación no coincide con el contenido, se descarta el datagrama. Datos: Contiene información para este mensaje ICMP. Por lo general, contendrá la parte del mensaje IP original para el que se generó este mensaje de ICMP.

6 Echo (8) y Echo Reply (0) ECHO se utiliza para detectar si otro host está activo en la red. Es utilizado por el comando ping. El remitente inicializa el identificador, número de secuencia, y los datos de campo. El datagrama se envía al host de destino. Los cambios del tipo de beneficiario Echo Reply y devuelve el datagrama al remitente.

7 Destination Unreachable (3)
Si este mensaje se recibe de un enrutador intermedio, esto significa que el router se refiere a la dirección IP de destino como inalcanzable.  Si este mensaje se recibe desde el host de destino, esto significa que, o bien el protocolo especificado en el campo de número de protocolo del datagrama original no está activo o el puerto especificado está inactiva.

8 El código de cabecera ICMP campo contiene uno de los siguientes valores:
0 conexión a la red  1 host inalcanzable  2 Protocolo inalcanzable  3 Port Unreachable  4 Fragmentación necesaria, pero el bit No fragmentar se estableció  5 Ruta de origen fallida 6 Red de destino desconocido  7 Host de destino desconocido  8 Host de origen aislado (obsoleto)  9 Red de destino administrativamente prohibida  10 Host de destino administrativamente prohibida  11 Conexión a la red para este tipo de servicio 12 Host inalcanzable para este tipo de servicio  13 Comunicación administrativa prohibida por el filtrado  14 Casa de violación prioridad  15 Corte de precedencia en efecto

9 Source Quench (4) Si este mensaje se recibe de un enrutador intermedio, esto significa que el router  no tienen el espacio de búfer necesario para la cola de los datagramas.  Si este mensaje se recibe desde el host de destino, esto significa que el datagrama entrante llegan demasiado rápido para ser procesado. El código de cabecera ICMP campo es siempre cero.

10 Redirect (5) Si este mensaje se recibe de un enrutador intermedio, esto significa que el host debe enviar datagramas futuro de la red para el router cuya dirección IP es especificada en el mensaje de ICMP. Este router preferido siempre será el mismo subred que el servidor que envió el datagrama y el router que devolvió el datagrama en período de investigación. El router reenvía el datagrama a su destino “siguiente salto”. Esto mensaje no se enviará si el datagrama IP contiene una ruta de origen.  El código de cabecera ICMP campo tendrá uno de los siguientes valores:  0 Redirigir la red  1 Redirigir Host 2 Redirección de red para este tipo de servicio 3 Redirección de Host para este tipo de servicio

11 Router Advertisement (9) and Router Solicitation (10)
