Ofreciendo Conectividad Para Todos The Digital Home Cable Co. 1. Cable Modem 2. Gateway 3. Switch 4. Wireless 5. HPNA.

Presentación del tema: "Ofreciendo Conectividad Para Todos The Digital Home Cable Co. 1. Cable Modem 2. Gateway 3. Switch 4. Wireless 5. HPNA."— Transcripción de la presentación:

1

2 Ofreciendo Conectividad Para Todos

3 The Digital Home Cable Co. 1. Cable Modem 2. Gateway 3. Switch 4. Wireless 5. HPNA

4 Objectivos para el Dia de Hoy: Personas atendiendo este evento obtendran los conocimientos necesarios para la implementacion de una Red Local y una red Inalambrica. Ustedes podran aprender a instalar y configurar y desde luego resolver problemas relacionados con la configuracion de redes LAN e inalambricas

5 Componentes de una LAN - Tarjetas Tambien conocidas como NIC( Network Interface Cards). Tarjeta que expande las capacidades de la tarjeta madre para que el PC pueda ser conectado a una red. PCIISAUSBPCMCIA Wireless PCMCIAWireless PCI

6 LAN-Hubs ( Concentradores ) DSH-8 Dual Speed Hub DSS-8 Switch Hubs y Switches son usados para conectar multiples PCs o aparatos de red para que haya libre intercambio de datos

7 Una LAN puede ser tan simple como la coneccion de dos computadores, cada una teniendo una tarjeta (NIC) o connector de red y corriendo una aplicacion de software usando coneccion de cable intercalada Cross over) LAN ó Red Local Cable - Crossover

8 Mas sobre redes PYMES El siguiente paso sera la coneccion de una red de mas de 3 PC. Cada uno de los componentes sera conectado directamente a un HUB o concentrador usando coneccion directa. ( NO cross over)

9 LAN-Usando Hubs Coneccion de los PCs en una Red para pequeñas o medianas empresas Hub

10 LAN-Usando Switches Coneccion de varios grupos de computadores en redes LAN Switch

11 LAN- Usando un Gateway Cable Modem Hub GatewayGateway Permite la conneccion de multiples PC a el internet usando una sola cuenta IP.

12 Ethernet Tecnologias de conectividad Ethernet

13 NICs Presente Generacion DFE-650TXDFE-530TX+ DFE-550TX Futura Generacion

14 Que es un Hub? Un Hub es un repetidor multiple. Cuando un HUB recibe los paquetes de datos de uno de los puertos, el envia el mismo paquete a todos los otros puertos. Un Hub trabaja solamente a media velocidad (half-duplex). Si uno de los puertos en el hub transmite o recibe informacion, los otros puertos esperan hasta que la transmision de ese puerto termina. Permiten facil migracion e integracion entre tecnologias de 10Mb y de 100Mb Proveen manubridad y flexibilidad en las conecciones del cable.

15 La maxima distancia en un segmento de par trensado (la distancia desde un puerto en un hub a una direccion de un aparato de red tal como un PC, Servidor o Ethernet Switch) es 100Mts. Cableado y otro tipo de conneciones deben estar certificadas como categoria 5 UTP o cableado blindado y trensado STP. Que reglas de conectividad se deben seguir para configurar redes de Fast Ethernet (100Mbps) Networks?

16 Que es un Switch? Un Swtich es un puente multi puertos (multi-port bridge). Cuando el Switch recibe uno de los paquetes en uno de los puertos, el comparara la direccion MAC con su tabla de direccones MAC, y asi enviara la informacion a el puerto apropiado. Un Switch de Ethernet trabaja a Doble velocidad (full-duplex). Todos los puertos pueden transmitir y recibir informacion simultaneamente. Un Switch tiene ancho de banda dedicada. Cada puerto es propietario de su propio ancho de banda. (Bandwidth) Velocidad en cable para filtracion de paquetes y proceso de envio a otros puertos. Ancho de banda agregada para transmisiones simultaneas. Respuestas en tiempos constantes. Minimas colisiones o NO colisiones. Usan 100Mbps mientras preservan la inversion hecha en 10Mbps.

17 Componentes de la Red -Cables Todos los componenetes de luna red estan conectados por cable. Hay dos tipos de cable que se usan: Coaxial (l0Base-2) o Par trensado (l0Base-T). Cada tipo de cable necesita direrentes conectores (BNC o RJ-45) en las tarjetas. Cables Unshielded- Twisted PairThin Coaxial Cable (UTP)(COAX) Connector Type RJ-45 BNC Standards 10Base-T 10Base-2

18 Limitaciones en el cableado 10Base2 (Coaxial delgado) Ethernet Limitacion: 185 metros (610.5 Pies) Cable tipo: 50-ohm RG-58 A/U 10BaseT (Par trensado) Ethernet Limitacion: 100 metros (330 Pies) Cable tipo: Categoria 5 10BaseFL (Fibra Optica) Limitacion: 2000 metros (6600 Pies) TT 10Base2 Hub 10BaseT 10BaseFL

19 LAN-Tipos de cables Categoria Tipo de Cable Aplicacion Level 1 UTP Analog voice Level 2 UTP Digital voice 1 Mbps data Level 3 UTP, STP 16 Mbps data Level 4 UTP, STP 20 Mbps data Level 5 UTP, STP 100 Mbps data Level Level 6 UTP, STP 155 Mbps data Level Level 7 UTP, STP 1000 Mbps data

20 Problemas comunes en la instalacion Problemas con loas tarjetas NICs 1.Conflicto de Drivers 2.Conflictos IRQ Marcas de Exclamacion indican conflictos.

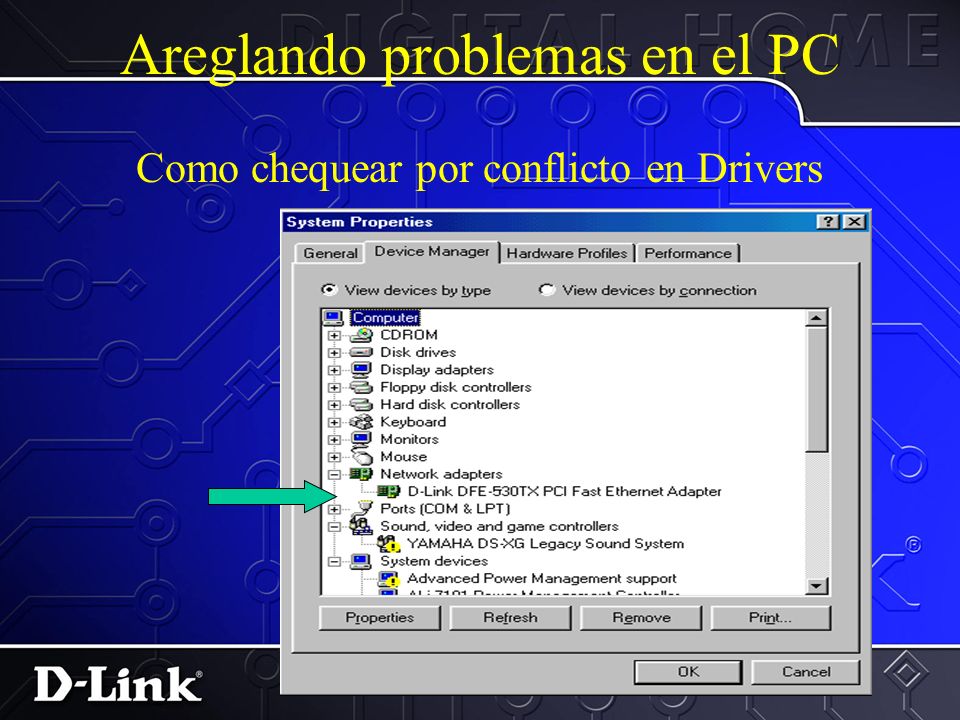

21 Areglando problemas en el PC Como chequear por conflicto en Drivers

22 Arreglando Problemas en el PC Vaya a el panel de Control

23 Arreglando Problemas en el PC Luego a el Sistema

24 Arreglando Problemas en el PC Precione en Administracion de aparatos. Encuentre el aparato no funcionando y precione en Propiedades

25 Arreglando Problemas en el PC tambien puede precionar en la tecla General para ver si la unidad esta trabajando perfectamente Este menu le indicara si ud tiene un problema IRQ o un problema de Drivers

26 Resolviendo conflictos de Drivers Usando un Driver nuevo (floppy) - Precione en Update Driver… - Siga los pasos indicados - Re- inicie el PC Actualizando el driver * Nota: La actualizacion de drivers es igual para todas las tarjetas PCMCIA,USB,PCI, Etc

27 Arreglando Problemas en el PC Como chequear por conflictos IRQ Seleccione Computador y propiedades. Esto le dara la unidad que esta en conflicto

28 Arreglando Problemas en el PC Conflicto IRQ Busque por mas de una unidad que esta usand el mismo IRQ

29 Arreglando Problemas en el PC Precione en el boton Input/output (I/O) :

30 Arreglando Problemas en el PC Conflictos IRQ tambien pueden ser encontrado en estatos de unidad.

31 Arreglando Problemas en el PC O los conflictos tambien pueden ser encontrados en la lista de unidades con conflicto.

32 Resolviendo conflictos IRQ para Tarjetas PCI Metodos para reolver estos conflictos: –Cambie el BUS que esta usando –Usando BIOS, cambie el IRQdel BUS PCI

33 Resolviendo conflictos IRQ para tarjetas ISA Pasos a seguir para resolver este conflicto son 1.Desabilite PnP en la tarjeta A. Re inicie su computador. B. Cuando el sitema empiece a cargar precione la tecla F8 C. Teclear A: y luego inicie el Setup.exe para empezar a el programa de la tarjeta.

34 Resolviendo conflictos IRQ para tarjetas ISA D. Vera el Menu de Bienvenida

35 Resolviendo conflictos IRQ para tarjetas ISA E. Desde el menu principal escoja iniciando configuracion

36 Resolviendo conflictos IRQ para tarjetas ISA F. Desabilite PnP

37 Resolviendo conflictos IRQ para tarjetas ISA G. Asigne un IRQ y un I/O que este disponible

38 Resolviendo conflictos IRQ para tarjetas ISA H. Escape y guarde lo hecho. I. Re inicie en Windows 2. Instale el driver que NO es Plug & Play Añada el driver de D-Link No-PnP mode driver o el driver de Novell/Anthem NE 2000 drive r compatible. 1. (D-Link No-PnP driver) Añada>Tarjeta->tiene Disco. Instale D-Link driver y escoja el driver de D-Link no PnP 2. (NE2000 Compatible driver) Añada->tarjeta->tiene Disco {Fabricante} Novell/Anthem {tarjeta}NE2000 compatible

39 Resolviendo conflictos IRQ para tarjetas ISA B. Ya el driver instalado, precione en el y busque por propiedades. Asigne el mismo IRQ y I/O que fue designado a la tarjeta.

40 Resolviendo conflictos IRQ para tarjetas ISA C. Verificar que el driver y TCP/IP han sido instalados. D. Precione OK. Precione Aceptar y reiniciar.

41 Revizando Coneccion de la Red Chequear por luces de connecion Verificar que TCP/IP ha sido instalado y configurado propiamente Los PC/Servidores etc tienen direccion IP? Chequear la maxima distancia de los cables instalados.

42 Revizando Coneccion de la Red Vaya a Network (Red)

43 Revizando Coneccion de la Red Precione dos veces en TCP/IP

44 Revizando Coneccion de la Red Asegurese que TCP/IP esta programado para obtener una direccion IP Automaticamente

45 Revizando Coneccion de la Red Verificar las identificaciones

46 Revizando Coneccion de la Red Usando Winipcfg: Inciart->Correr- >winipcfg Hay direcciones IP, direcciones DNS,y direcciones de servidor DHCP?

47 Wireless Redes Inalambricas

48 Redes Inalambricas Velocidad de la coneccion es hasta de 11Mbps Puede ser usada como una solucion Punto a Punto Inalambrica Puede ser instalada en cualquier sitio donde el cableado seria dificil de instalar Instalacion y Configuracion Super Facil

49 Dispocitivos Inalambricos PCI PCMCIA Access Point

50 Configuraciones de Canal 1 6 1

51 Ad Hoc vs. Infrastructura Este es un ejemplo de Modo de Infrastuctura

52 Ad Hoc vs. Infrastructura Este es un ejemplo de Ad Hoc Mode

53 Cual es la Velocidad de Datos de unaWLAN? IEEE ratifico las especificaciones originales del 802.11 en 1997 como el ESTANDAR para redes inalambricas. Esta version de 802.11 provee especificaciones para 1 Mbps y 2 Mbps velocidades de transferencia y un grupo de methodos para la señalizacion y otyros servicios. IEEE empezo reconocer la necesidad de soportar transmisiones de alta velocidad y recientemente el IEEE ratifico el estandard 802.11b tambien conocido como 802.11 High Rate para transmisiones hasta de 11 Mbps.

54 Cuales son las limitantes de Distancia WLAN? Dentro de Edificios – 100 meters Afuera – 300 meters

55 Configuracion DWL-1000AP Access Point 1)Conecte un cable Cat 5 a uno de los puertos libres del hub/Switch. 2)Conecte la fuente de Poder. 3)Verifique que la fuente de poder funciona y que los indicadores de luz estan en verde.

56 Instalando el software Siga… 1.Corra setup.exe desde el disco Floppy 2.Siga las instrucciones de instalacion del software *Nota: El software de administraciondel access point puede ser instalado en Windows 95 OSR2, 98, 98SE, ME, 2000 and NT 4.0.

57 Verificando TCP/IP 1.Dirijase a El panel de control 2.Marquet TCP/IP dirigido a la tarjeta de red y precione en propiedades 3.Verifique que la direccion IP esta dispuesta para recibir una direccion IP automaticamente

58 Software de administracion del AP… 1.Precione en Iniciar> Programas>D-Link Wireless LAN> D-Link AP Manager 2.Precione en crear icono de red

59 Precione Continuar Precione el boton Añadir manualmente

60 Configurando la direccion IP Escriba la direccion del MAC del DWL-1000AP access point en el espacio indicado. La direccion MAC esta hubicada en la parte de atras del AP. Luego inserte la direccion IP 192.168.0.50 para el DWL-1000AP access point. Precione OK. * Nota: Asumimos que la direccion IP de su PC esta en el rango 192.168.0.X

61 Precione seguir Defina el nombre de su red e indique el canal 1 Configurando ldentificacion de Red y Canal

62 Seleccionar Seguridad WLAN Selecioneel boton No Security radio. Seleccione la linea comun a Privada. Precione Continuar. Precione terminar

63 Reinicie el Access Point Precione Cerrar. El DWL-1000AP necesitara ser reiniciado para obtener un nuevo IP DHCP del servidor DHCP

64 Instalacion del DWL-650 Requerimientos del Sistema: 1.El controlador del bus en el Laptop PCMCIA debera ser Card Bus y no PCIC. 2.Windows 98 o 98SE CD-ROM. 3.Una laptop Con PCMCIA Tipo II, minimo de 32MB RAM, y un procesador Pentium.

65 Como Verificar el controlador Cardbus 1.vaya a Control Panel>Sistema 2.Precione en Device Managery luego precione en elsimbolo + que esta a el lado del icono de PCMCIA. Si el icono del controlador de Cardbus aparece, entonces los drivers estan instalados, prosiga a la instalacion del los drivers.

66 Pasos para la instalacion de Drivers Primer Paso:- Encienda el laptop. Despues de que Windows a sido cargado, inserte la tarjeta D-Link Air DWL-650 en el slot PCMCIA. Windows detectara la tarjeta DWL-650 y pedira los drivers adicionales o que se requieran.

67 Precione continuar

68 Precione Continuar

69 Seleccione el disco Floppy. Seleccione el menu de especificar direccion. Inserte el disco Floppy del D- Link Air DWL-650 en el drive A:\ y escriba a:\win98, Precione continuar.

70 Precione Continuar

71 Inserte el CD de Windows 98 o 98 Second Edition CD- ROM into the cd- rom drive and click OK.

72 Escriba la letra asignada a el CD ROM- y win98 para los archivos CAB necesarios para instalar el adaptador DWL-650 NIC adapter. EJ:. d:\win98. Presione OK.

73 Presione Terminar

74 Presione SI para reiniciar su computador

75 Configurando el adaptador. 1.Vaya a Iniciar>Settings> Control Panel > Red 2.Seleccione D-Link DWL-650 11Mbps WLAN Adapter Presione en propiedades.

76 Seleccione Avanzado, chequee que canal 1 es el canal primario donde se indica a la derecha. Si el canal 1 no ha sido seleccionado como canal primario, presione en lel menu que baja y seleccione el canal 1.

77 Seleccione estacion para Infrastructura (Punto a Punto) Modo donde se indica. Presione OK.

78 Selecione SSID. Escriba un nombre para el grupo inalambrico donde se indica. Ej:. home. Presione OK

79 Selecione Transmit/Rate. Selecionet Fully Auto donde se indica. Presione OK.

80 Selecione TCP/IP D-Link DWL-650 11Mbps WLAN Adapter. Presione en propiedades.

81 1.Selecione la opcion de elegir una direccion IP automaticamente. 2.Presione OK.

82 Selecione el comando de compartir archivo e impresion localizado debajo del logon. Cheuqee los dos botones. Presione OK.

83 Precione en la lengua de Identificacion para asegurarse del nomre del PC, nombre del grupo de trabajo y la descripcion del PC estan en el citio adecuado. (Nota: Asegurese que el nombre del grupo de trabajo es el mismo en el cliente del inalambrico Presione OK OK.

84 Precione SI. Windows reiniciara el PC

85 Tienen Alguna Pregunta?

86 Gracias por su participacion!!
