VeriSTAR-HLC (Ciclo de Vida del Casco) Visión de conjunto 2013.01.21 Philippe Renard.

Presentaciones similares


Presentación del tema: "VeriSTAR-HLC (Ciclo de Vida del Casco) Visión de conjunto 2013.01.21 Philippe Renard."— Transcripción de la presentación:

1 VeriSTAR-HLC (Ciclo de Vida del Casco) Visión de conjunto Philippe Renard

2 2/33 VeriSTAR-HLC Bureau Veritas Marine Interfaz de VeriSTAR-HLC

3 Ninguna nave tiene hoy día un modelo 3D

4 4/33 VeriSTAR-HLC Bureau Veritas Marine Procesamiento manual Hoy día, tenemos un procesamiento manual para : Evaluación del estado estructural Informes de las mediciones de espesores Preparación de las reparaciones "en el mar, el acero es la vida"

5 Cómo obtener modelos de buques en 3D ?

6 6/33 VeriSTAR-HLC Bureau Veritas Marine Modelos 3D de los buques podrían exportarse desde el astillero - Modelo exportado de Tribon, Foran, Catia, Intergraph, etc - Es la mejor solución, más barato y más preciso que hecho por la Clase OpenHCM - modelo 3D CAD archivo Astillero VeriSTAR-HLC

7 7/33 VeriSTAR-HLC Bureau Veritas Marine Los modelos 3D se pudieran construir a partir de cero Modelo 3D VeriSTAR-HLC Editor de modelos 3D Si el modelo no se puede exportar del astillero, puede ser construido a partir de los dibujos principales

8 8/33 VeriSTAR-HLC Bureau Veritas Marine Sistema de evaluación del estado de la estructura Operador de medición Fase n°1 Fase n°3 Fase n ° 2 OpenHCM Registro automático de los datos de medición modelo geométrico (no es un modelo de elementos finitos) El proyecto europeo CAS ( ) creó el estándar OpenHCM V-HLC se basa en el estándar OpenHCM Partners - Bureau Veritas (initiador and coordinador) - Germanischer Lloyd - Russian Register of Shipping - Materiaal Metingen Europe - LISNAVE - SENER - Cybernétix - Instituto Superior Tecnico - INTERTANKO - TOTAL

9 9/33 VeriSTAR-HLC Bureau Veritas Marine OpenHCM consorcio El consorcio OpenHCM gestiona la evolución de la norma, teniendo en cuenta la retroalimentación de las implementaciones

10 Funciones de VeriSTAR-HLC

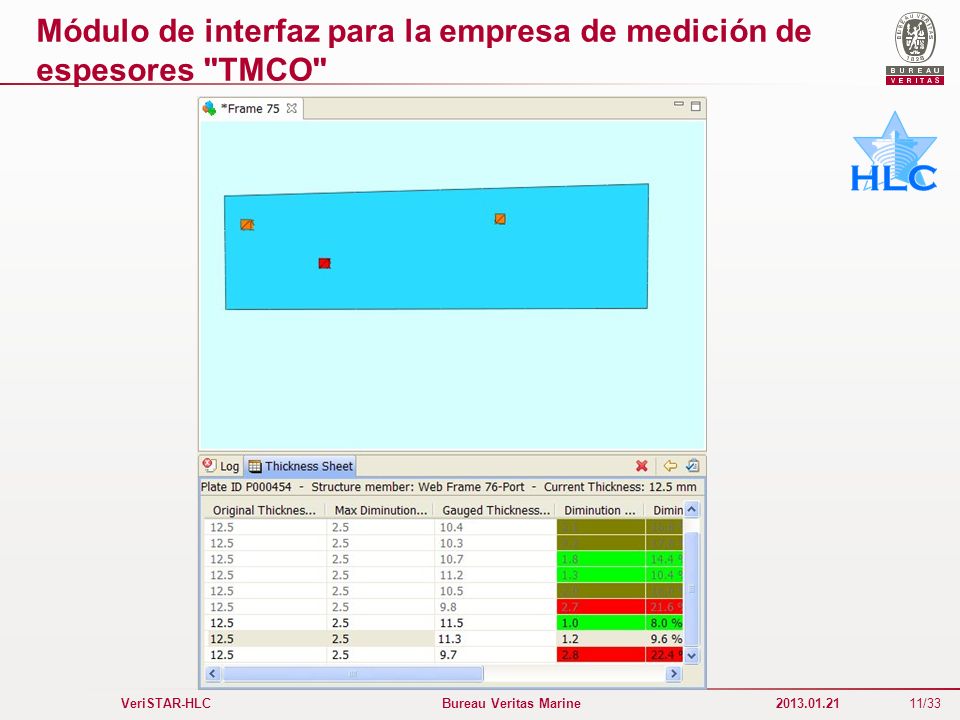

11 11/33 VeriSTAR-HLC Bureau Veritas Marine Módulo de interfaz para la empresa de medición de espesores "TMCO"

12 12/33 VeriSTAR-HLC Bureau Veritas Marine Normas de evaluación - generación de tablas IACS

13 13/33 VeriSTAR-HLC Bureau Veritas Marine Búsqueda de los datos de inspección Capa de grietas Capa de advertencias Capa de informes Soporte en mal estado Cuaderna 72 Tanque 6P L Capa de imagenes

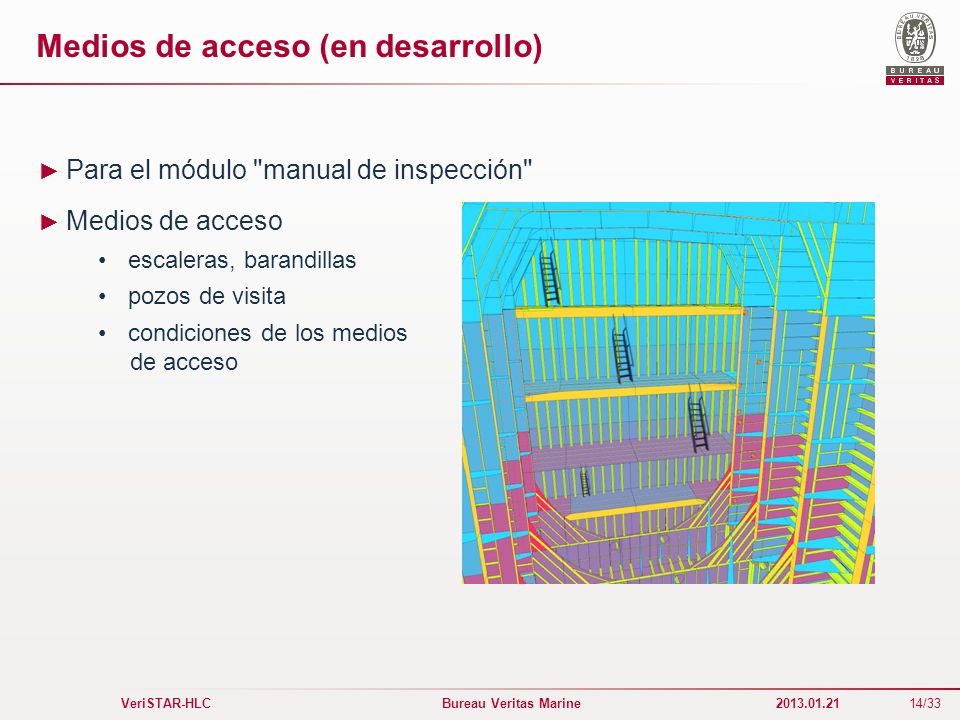

14 14/33 VeriSTAR-HLC Bureau Veritas Marine Medios de acceso (en desarrollo) Para el módulo "manual de inspección" Medios de acceso escaleras, barandillas pozos de visita condiciones de los medios de acceso

15 15/33 VeriSTAR-HLC Bureau Veritas Marine Pronóstico del estado estructural

16 16/33 VeriSTAR-HLC Bureau Veritas Marine Modelo de elementos finitos (en desarrollo) V-HLC es automáticamente conectado con el modelo de elementos finitos V-HLCV-HULL

17 Referencias: operaciones piloto y contratos

18 18/33 VeriSTAR-HLC Bureau Veritas Marine Astilleros españoles - exportación del archivo OpenHCM Exportación desde SENER Foran CAD - Mayo 2009 Bahia Uno 04301C (BV Clase, petrolero, eslora total 71 m) Entregado - Sept 2004 en Astilleros de Murueta, Vizcaya OpenHCM de la cubierta en V-HLC

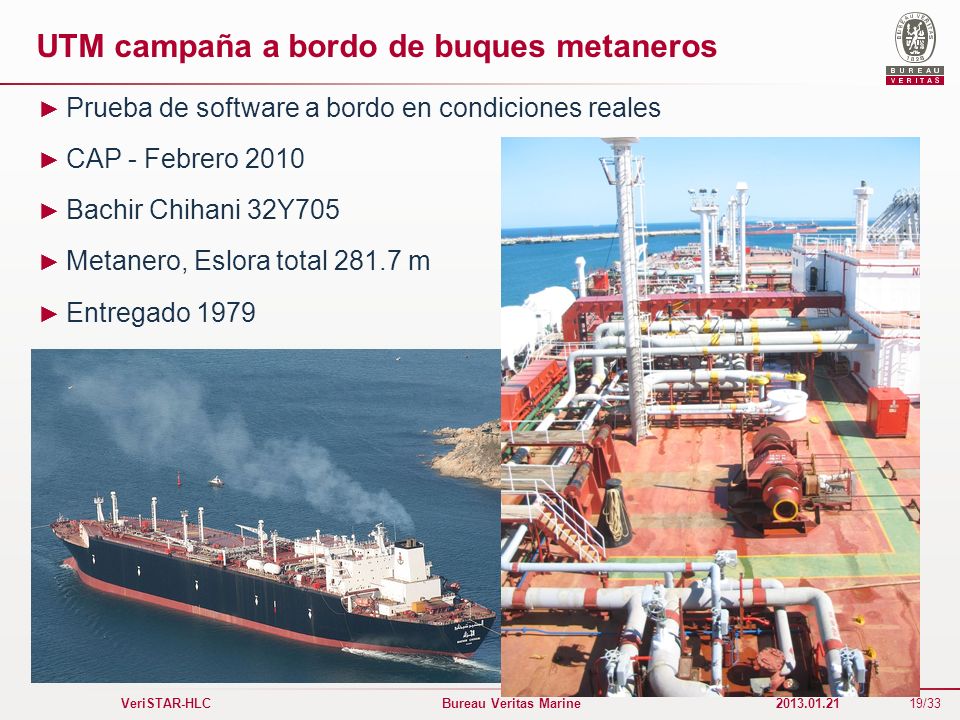

19 19/33 VeriSTAR-HLC Bureau Veritas Marine UTM campaña a bordo de buques metaneros Prueba de software a bordo en condiciones reales CAP - Febrero 2010 Bachir Chihani 32Y705 Metanero, Eslora total m Entregado 1979

20 20/33 VeriSTAR-HLC Bureau Veritas Marine Mediciones de espesor por ultrasonido "UTM" a bordo de buques de GNL Preparación del modelo 3D Entrada de UTM directamente en el modelo, usando V-HLC La retroalimentación de la empresa TM Las mejoras de la herramienta informática

21 21/33 VeriSTAR-HLC Bureau Veritas Marine DSME (alias Daewoo, Corea) - exportación del archivo OpenHCM Metaneros de EXMAR

22 22/33 VeriSTAR-HLC Bureau Veritas Marine Operación piloto con EXMAR / buque Excalibur Visualización instantánea de los resultados de las mediciones de espesores Cortesía de DSME Entrada de UTM en el V-HLC modelo, a bordo Tomando UTM mediciones de espesores a bordo

23 Otros usos

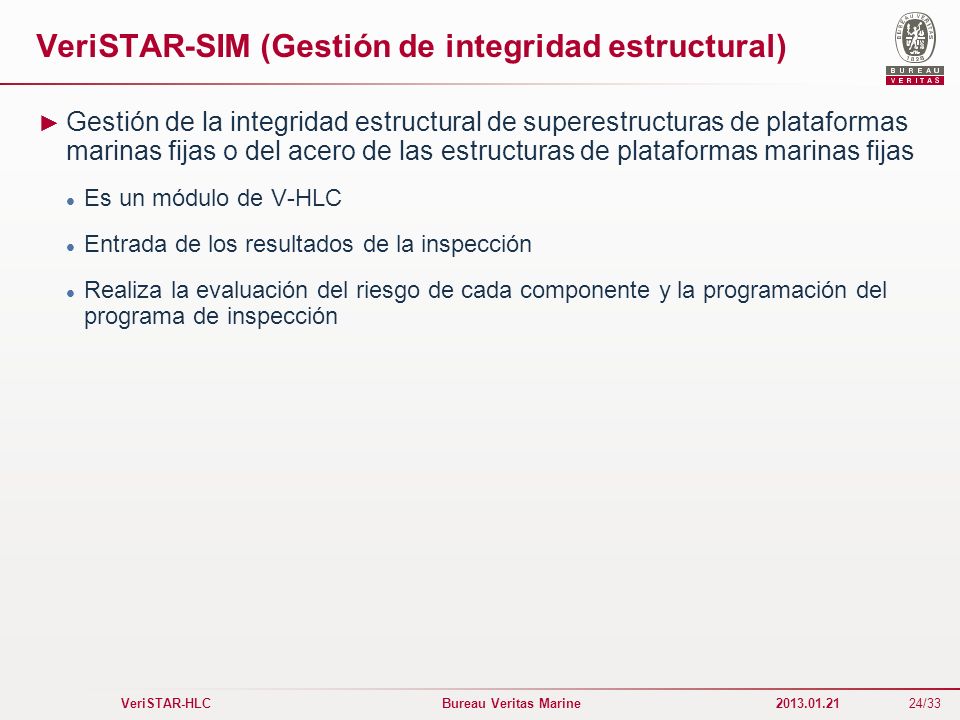

24 24/33 VeriSTAR-HLC Bureau Veritas Marine VeriSTAR-SIM (Gestión de integridad estructural) Gestión de la integridad estructural de superestructuras de plataformas marinas fijas o del acero de las estructuras de plataformas marinas fijas Es un módulo de V-HLC Entrada de los resultados de la inspección Realiza la evaluación del riesgo de cada componente y la programación del programa de inspección

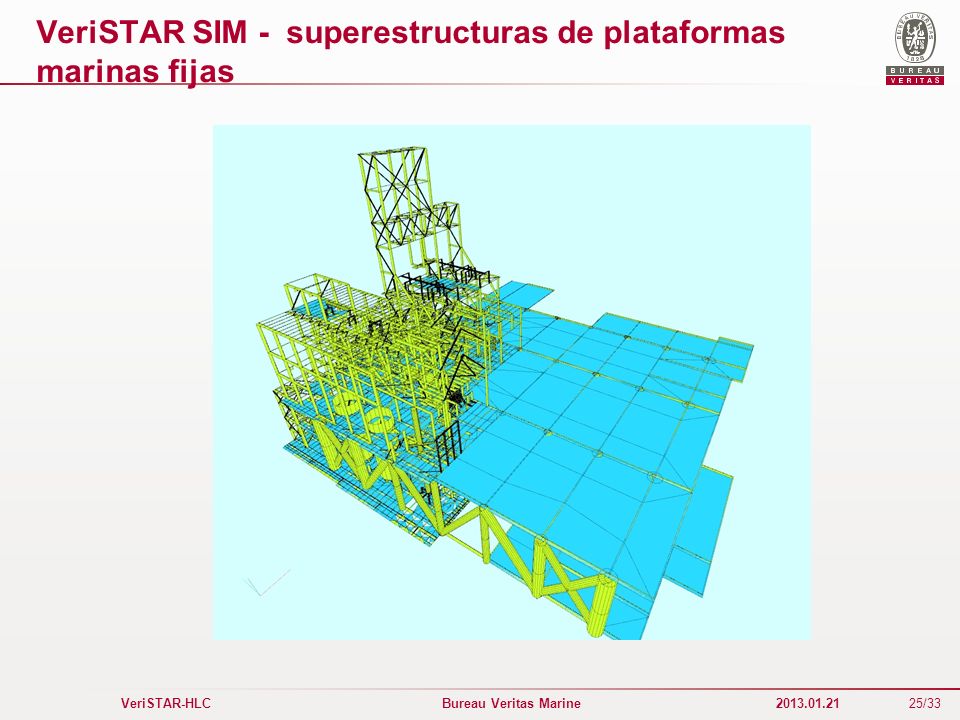

25 25/33 VeriSTAR-HLC Bureau Veritas Marine VeriSTAR SIM - superestructuras de plataformas marinas fijas

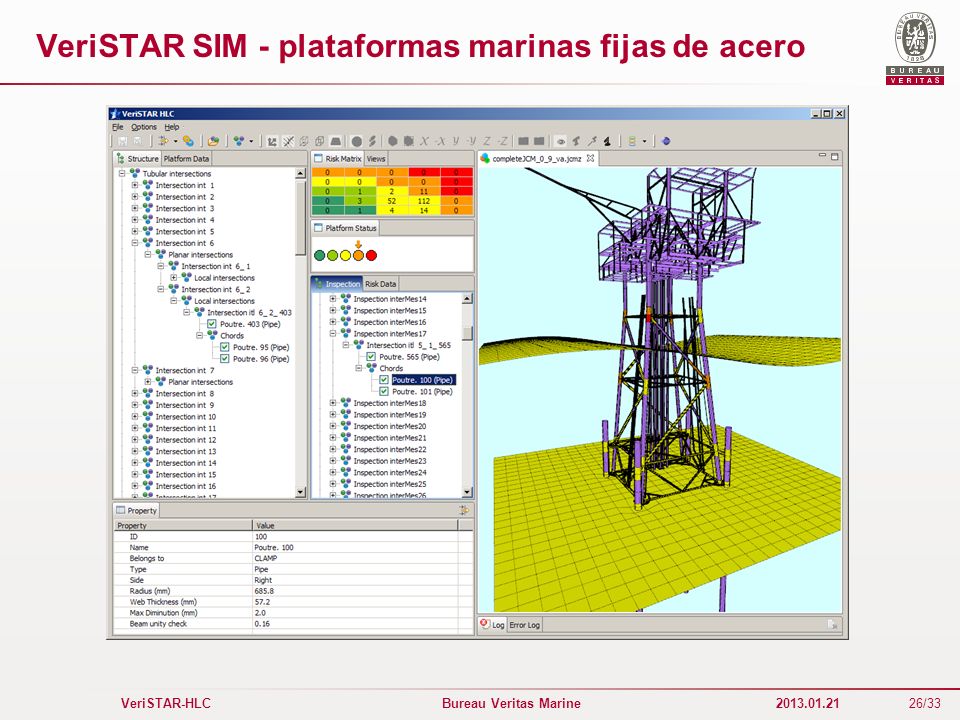

26 26/33 VeriSTAR-HLC Bureau Veritas Marine VeriSTAR SIM - plataformas marinas fijas de acero

27 27/33 VeriSTAR-HLC Bureau Veritas Marine Proyectos de cooperación relacionados Proyectos de la Unión Europea FLAGSHIP RISPECT HLC-AIMS Gestión del ciclo de vida JIP (cascos de FPSO) Los participantes son Exxon Mobil, las grandes petroleras y todas las sociedades de clases principales

28 Beneficios para el propietario de los buques

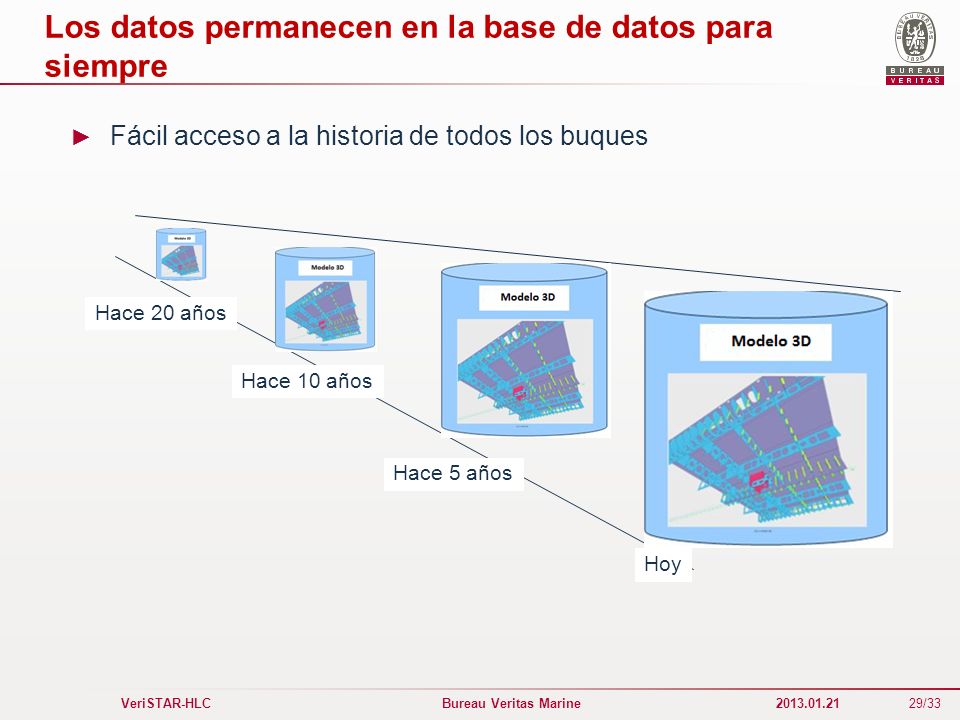

29 29/33 VeriSTAR-HLC Bureau Veritas Marine Los datos permanecen en la base de datos para siempre Fácil acceso a la historia de todos los buques Hace 20 años Hace 10 años Hace 5 años Hoy

30 30/33 VeriSTAR-HLC Bureau Veritas Marine Capacidades de monitoreo del casco Para los administradores de las oficinas de superintendentes, para comprobar rápidamente el estado del casco de sus barcos Aumento de las oportunidades de fletamento

31 31/33 VeriSTAR-HLC Bureau Veritas Marine Preparación fácil de las reparaciones de acero La preparación de hoy se realiza usando los dibujos de papel

32 32/33 VeriSTAR-HLC Bureau Veritas Marine Preparación fácil de las reparaciones de acero + Toneladas de acero para renovar + zona para repintar Mañana, con V-HLC, el alcance de las reparaciones se muestra como vistas en 3D

33
