Córdoba 30 de Septiembre de 2006 EL ORO BLANCO José Flores Ingeniero Metalúrgico del Grupo Cookson en Francia.

Presentaciones similares


Presentación del tema: "Córdoba 30 de Septiembre de 2006 EL ORO BLANCO José Flores Ingeniero Metalúrgico del Grupo Cookson en Francia."— Transcripción de la presentación:

1 Córdoba 30 de Septiembre de 2006 EL ORO BLANCO José Flores Ingeniero Metalúrgico del Grupo Cookson en Francia.

2 LOS OROS BLANCOS Las aleaciones de oro blanco fueron desarrollándose para sustituir las aleaciones de platino como una posibilidad de reducir el precio del producto. El mayor precio y densidad del platino propició la busca de otros blancos que conservaran la imagen de metal precioso y redujeran su precio, lo que comercialmente es muy importante. Las aleaciones siguen evolucionando condicionadas por el mercado sus exigencias sobre salud, tonalidades, color, características mecánicas, y productividad en su utilización para fabricar joyas. SEMPSA Joyería Platería, S.A

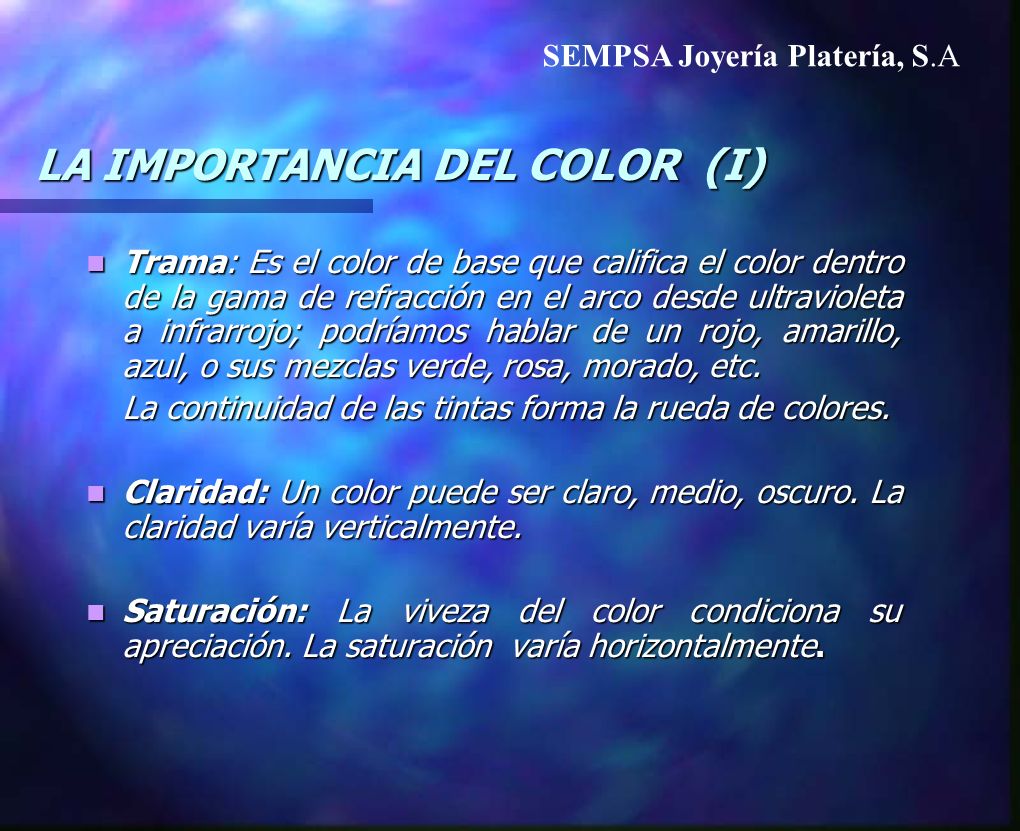

3 LA IMPORTANCIA DEL COLOR (I) Trama: Es el color de base que califica el color dentro de la gama de refracción en el arco desde ultravioleta a infrarrojo; podríamos hablar de un rojo, amarillo, azul, o sus mezclas verde, rosa, morado, etc. Trama: Es el color de base que califica el color dentro de la gama de refracción en el arco desde ultravioleta a infrarrojo; podríamos hablar de un rojo, amarillo, azul, o sus mezclas verde, rosa, morado, etc. La continuidad de las tintas forma la rueda de colores. Claridad: Un color puede ser claro, medio, oscuro. La claridad varía verticalmente. Claridad: Un color puede ser claro, medio, oscuro. La claridad varía verticalmente. Saturación: La viveza del color condiciona su apreciación. La saturación varía horizontalmente. Saturación: La viveza del color condiciona su apreciación. La saturación varía horizontalmente. SEMPSA Joyería Platería, S.A

4 LA IMPORTANCIA DEL COLOR (II) Aleaciones blancas SEMPSA Joyeria Plateria, S.A. Valores de color blanco ReferenciaL*a*b* ReferenciaL*a*b* Rodio890,81,7 Rodio890,81,7 Pt/Cu 95/5880,493,83 Pt/Cu 95/5880,493,83 KPD 11 18kt802,18,5 KPD 11 18kt802,18,5 KPD kt80,72,87,4 KPD kt80,72,87,4 BN 18 kt831,611,5 BN 18 kt831,611,5 BN E 18 kt86,13,0712,6 BN E 18 kt86,13,0712,6 L* = 100 blanco absoluto L* = 0 negro absoluto a+ Tirando al rojo hasta 100 a- Tirando al verde hasta 100 b+ Tirando al amarillo hasta 100 b+ Tirando al azul hasta 100 SEMPSA Joyería Platería, S.A

5 CARACTERISTICAS TÉCNICAS DE LAS ALEACIONES STANDARD CON CINC El sistema Au Cu Ni Zn es el más empleado por su bajo coste, pero es el más complicado de todos. El sistema Au Cu Ni Zn es el más empleado por su bajo coste, pero es el más complicado de todos. La formación de óxidos La formación de óxidos El problema de la volatilización del Cinc El problema de la volatilización del Cinc GradoTemperaturaTemperatura VolatilizaciónFundiciónEvaporación Zn Alto 419º C 90º C Zn Alto 419º C 90º C In Débil 157º C 1450º C In Débil 157º C 1450º C Ga Débil 30º C 2430º C Ga Débil 30º C 2430º C Cd Alto 321º C 765º C SEMPSA Joyería Platería, S.A

6 EL ORO BLANCO CON NIQUEL FABRICADO CON LIGAS La utilización de ligas obliga a una prefundición. La utilización de ligas obliga a una prefundición. El Si tiene poca solubilidad en el oro, y produce un aumento del tamaño de grano. El Si tiene poca solubilidad en el oro, y produce un aumento del tamaño de grano. Debe evitarse el empleo de ligas conteniendo Silicio con aleaciones de Ag. Debe evitarse el empleo de ligas conteniendo Silicio con aleaciones de Ag. Si las ligas conteniendo elementos volátiles, son fundidas sin gas de protección se formaran los defectos indicados. Si las ligas conteniendo elementos volátiles, son fundidas sin gas de protección se formaran los defectos indicados. Al no tener afinadores de grano las ligas el Zn se volatiliza en las fundiciones concentrándose el níquel que queda fuera de normativa. Al no tener afinadores de grano las ligas el Zn se volatiliza en las fundiciones concentrándose el níquel que queda fuera de normativa. SEMPSA Joyería Platería, S.A

7 AFINADOR DE GRANOS Aleacion de oro blanco con afinador de granos 30µ

8 Aleacion deoro blanco sin afinador con cinc Oxido de cinc 90µ

9 Aleacion deoro blanco con liga con cinc y silicio Oxido de cinc 125µ sulufuros de si sulufuros de si

10 EL ORO BLANCO PALADIADO Au+Ag+Pd Au+Ag+Pd Au+Ag+Cu+Pd Au+Ag+Cu+Pd Au+Ag+Cu+Pd+otros PGM Au+Ag+Cu+Pd+otros PGM Aleaciones de Oro Blanco Aleaciones de Oro Blanco Temperatura Dureza HV Temperatura Dureza HV Referencia Fusión Recocido Duro Referencia Fusión Recocido Duro AuAgPd151240/1300 ºc AuAgPd151240/1300 ºc AuAgCuPd121060/1125 ºC AuAgCuPd121060/1125 ºC AuAgCuPd11pgm1045/1120 ºC (*) AuAgCuPd11pgm1045/1120 ºC (*) (*) Con endurecimiento. (*) Con endurecimiento. SEMPSA Joyería Platería, S.A

11 LAS SOLDADURAS PARA EL ORO BLANCO Al desarrollar una aleación siempre tenemos en cuenta que será necesario disponer de una soldadura adecuada para los diferentes trabajos a que se dedique la aleación. Al desarrollar una aleación siempre tenemos en cuenta que será necesario disponer de una soldadura adecuada para los diferentes trabajos a que se dedique la aleación. El color, dureza y punto de fusión son las variables que se necesitan utilizar para adecuarla a las necesidades. El color, dureza y punto de fusión son las variables que se necesitan utilizar para adecuarla a las necesidades. Las mas adecuadas son: Las mas adecuadas son: Aleación BNSoldadura G750 / 2 (215 HV) Aleación BNSoldadura G750 / 2 (215 HV) Aleación KPD11/13 Soldadura 750 W1 (202 HV) Aleación KPD11/13 Soldadura 750 W1 (202 HV) Soldadura 750 W2 (220 HV) Soldadura 800 W9 (260 HV) SEMPSA Joyería Platería, S.A

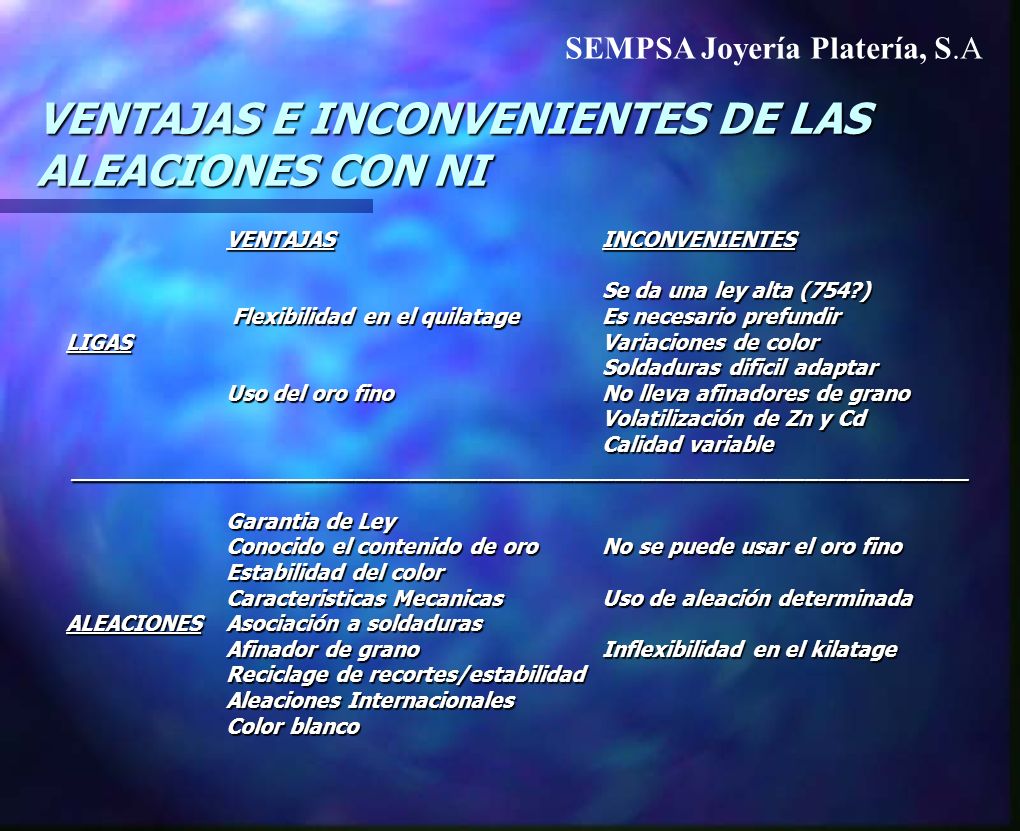

12 VENTAJAS E INCONVENIENTES DE LAS ALEACIONES CON NI VENTAJASINCONVENIENTES VENTAJASINCONVENIENTES Se da una ley alta (754?) Se da una ley alta (754?) Flexibilidad en el quilatage Es necesario prefundir Flexibilidad en el quilatage Es necesario prefundir LIGASVariaciones de color Soldaduras dificil adaptar Soldaduras dificil adaptar Uso del oro fino No lleva afinadores de grano Volatilización de Zn y Cd Volatilización de Zn y Cd Calidad variable Calidad variable __________________________________________________________________ Garantia de Ley Garantia de Ley Conocido el contenido de oro No se puede usar el oro fino Conocido el contenido de oro No se puede usar el oro fino Estabilidad del color Estabilidad del color Caracteristicas MecanicasUso de aleación determinada ALEACIONESAsociación a soldaduras ALEACIONESAsociación a soldaduras Afinador de granoInflexibilidad en el kilatage Afinador de granoInflexibilidad en el kilatage Reciclage de recortes/estabilidad Reciclage de recortes/estabilidad Aleaciones Internacionales Aleaciones Internacionales Color blanco Color blanco SEMPSA Joyería Platería, S.A

13 VENTAJAS E INCONVENIENTES DE LAS ALEACIONES CON Pd VENTAJASINCONVENIENTES Maxima calidad del oro blanco Garantia de Ley Conocido el contenido de oro Estabilidad del color Caracteristicas Mecanicas Precio Asociación a soldaduras Color muy blanco Evita alergias al Ni Aleaciones Internacionales Utilizada en alta joyeria SEMPSA Joyería Platería, S.A

14 RESOLUCION DE PROBLEMAS TÉCNICOS (I) Oro Blanco Au+Ag+Cu+Zn Oro Blanco Au+Ag+Cu+Zn Ruptura del metal Ruptura del metal Fragilización debida a la formación de zonas enriquecidas en la junta del grano. Fragilización debida a la formación de zonas enriquecidas en la junta del grano. Falta de homogeneidad en el grosor del grano Falta de homogeneidad en el grosor del grano Contaminación por el uso inadecuado de recortes que contienen óxidos y sulfuros. Contaminación por el uso inadecuado de recortes que contienen óxidos y sulfuros. La operativa a seguir que describimos es general, aunque debe adaptarse según el tamaño de las piezas, y su forma, y si se fabrican semimanufacturas (Hilos, Cintas, Laminas...). SEMPSA Joyería Platería, S.A

15 RESOLUCION DE PROBLEMAS TÉCNICOS (II) Consejos: Laminar mínimo 50% del espesor Laminar mínimo 50% del espesor Recocer Recocer Templar Templar Microfusión Microfusión Depresión Depresión Centrifugación Centrifugación Temple al agua Temple al agua Decapado Decapado En el reciclado, evitar la reutilización de la macerota, y limpiar bien las virutas y piezas de grasa u otros elementos externos que contaminen la aleación de grasa o revestimiento. En el reciclado, evitar la reutilización de la macerota, y limpiar bien las virutas y piezas de grasa u otros elementos externos que contaminen la aleación de grasa o revestimiento. SEMPSA Joyería Platería, S.A

16 RESOLUCION DE PROBLEMAS TÉCNICOS (III) ORO BLANCO PALADIADO (I) Fragilidad Fragilidad Muy baja, son aleaciones muy estables en general, solo pueden fragilizarse las susceptibles de endurecerse tras la aportación de pgm. Muy baja, son aleaciones muy estables en general, solo pueden fragilizarse las susceptibles de endurecerse tras la aportación de pgm. Trazado o Estampación Trazado o Estampación Mejor resultado en cuanto mayor sea el contenido la KPD 13 va muy bien. Mejor resultado en cuanto mayor sea el contenido la KPD 13 va muy bien. Ductivilidad : Hasta una reducción del 70/80% Ductivilidad : Hasta una reducción del 70/80% SEMPSA Joyería Platería, S.A

17 ORO BLANCO PALADIADO (II) Recocidos: De 600 a 720º C 10 a 30 minutos Recocidos: De 600 a 720º C 10 a 30 minutos Temple : Agua Temple : Agua Decapado: En acido sulfúrico Decapado: En acido sulfúrico Endurecimiento Endurecimiento Las aleaciones endurecibles son sensibles al tiempo de enfriamiento, contar mas tiempo, mas dureza. Las aleaciones endurecibles son sensibles al tiempo de enfriamiento, contar mas tiempo, mas dureza. Temple rápido HV 150 Temple lento HV 190/200 SEMPSA Joyería Platería, S.A

18 DENSIDAD DE LOS METALES Y SUS ALEACIONES (I) Un metal cambia de densidad entre el estado sólido y liquido, y una aleación se comporta de manera similar pero con variables de solidificación, según la solubilidad entre los distintos componentes de la aleación. La velocidad de enfriamiento y la densidad cambiara solidificándose el metal o la aleación. Un metal cambia de densidad entre el estado sólido y liquido, y una aleación se comporta de manera similar pero con variables de solidificación, según la solubilidad entre los distintos componentes de la aleación. La velocidad de enfriamiento y la densidad cambiara solidificándose el metal o la aleación. Vemos en el cuadro adjunto como cambia la densidad de un metal en el proceso de fusión. Vemos en el cuadro adjunto como cambia la densidad de un metal en el proceso de fusión. SEMPSA Joyería Platería, S.A

19 DENSIDAD DE LOS METALES Y SUS ALEACIONES (II) METALDENSIDAD CAMBIO METALDENSIDAD CAMBIO __________________________DEL VOLUMEN SOLIDOSÓLIDO LIQUIDO EN LA FUSIÓN A 20º ANTES DE TRAS A 20º ANTES DE TRAS LA FUSIÓNLA FUSIÓN ORO 19,32 18,31 17,36 5,50% ORO 19,32 18,31 17,36 5,50% PLATA 10,49 9,66 9,32 3,70% PLATA 10,49 9,66 9,32 3,70% PLATINO 21,45 20,16 18,91 6,60% PLATINO 21,45 20,16 18,91 6,60% COBRE 8,96 8,35 7,94 5,20% COBRE 8,96 8,35 7,94 5,20% NIQUEL 8,9 8,21 7,79 5,40% NIQUEL 8,9 8,21 7,79 5,40% SEMPSA Joyería Platería, S.A

20 PROBLEMAS EN LA MICROFUSIÓN EN GENERAL (I) Siempre se debe fundir con las temperaturas de cilindro y metal mas baja que sea posible. Siempre se debe fundir con las temperaturas de cilindro y metal mas baja que sea posible. Los tres componentes del revestimiento son: Los tres componentes del revestimiento son: Sulfato de Calcio Gypsa Sulfato de Calcio Gypsa Sulfato de Silicio Sílice Sulfato de Silicio Sílice Silicio Cristobalita Silicio Cristobalita El sulfato de Calcio se descompone a 1200º C en presencia de sílice baja la temperatura a 800 ºC. El sulfato de Calcio se descompone a 1200º C en presencia de sílice baja la temperatura a 800 ºC. Como las aleaciones se cuelan a una temperatura superior, estas reaccionan con el revestimiento formando gases, óxidos y sulfuros. Como las aleaciones se cuelan a una temperatura superior, estas reaccionan con el revestimiento formando gases, óxidos y sulfuros. Todos los elementos reaccionan con el revestimiento. Todos los elementos reaccionan con el revestimiento. Cuanto mas recortes se utilicen mas reacción se produce. Cuanto mas recortes se utilicen mas reacción se produce. SEMPSA Joyería Platería, S.A

21 PROBLEMAS EN LA MICROFUSIÓN EN GENERAL (II) Los óxidos de Cobre y de Níquel son estables y difíciles de eliminar y mucho más aún los de Cinc y Silicio. Los óxidos de Cobre y de Níquel son estables y difíciles de eliminar y mucho más aún los de Cinc y Silicio. La plata absorbe el oxigeno y lo transmite al resto de elementos sensibles a ser oxidados. La plata absorbe el oxigeno y lo transmite al resto de elementos sensibles a ser oxidados. La inestabilidad del Gypsa reacciona mas cuando las piezas son gruesas, por un traslado de la temperatura. La inestabilidad del Gypsa reacciona mas cuando las piezas son gruesas, por un traslado de la temperatura. CaSO4 SO2 + CaO + ½ O2 ( Revestimiento Dióxido de azufre + Oxido de Calcio + Oxigeno). CaSO4 SO2 + CaO + ½ O2 ( Revestimiento Dióxido de azufre + Oxido de Calcio + Oxigeno). Además de los gases se pueden formar unos compuestos entre lo que se esta formando y los elementos de la composición quimica. Además de los gases se pueden formar unos compuestos entre lo que se esta formando y los elementos de la composición quimica. CaSO4 + 4Cu CuS + CaO + 3CuO ( Revestimiento + Cobre Sulfuro de Cobre + Oxido de Calcio + Oxido de Cobre ). CaSO4 + 4Cu CuS + CaO + 3CuO ( Revestimiento + Cobre Sulfuro de Cobre + Oxido de Calcio + Oxido de Cobre ). Los grandes problemas de la microfusión, vienen de la contaminación del metal. Los grandes problemas de la microfusión, vienen de la contaminación del metal. SEMPSA Joyería Platería, S.A

22 PROBLEMAS EN LA MICROFUSIÓN EN GENERAL (III) Un metal limpio y garantizado, adaptado a unas condiciones de colada adecuada, nos dará piezas limpias y conformes. Todo lo discutido, explicado y relatado en la exposición lo es para el oro blanco, pero también es valido para los demás colores de oro, amarillo, rosa, rojo, etc. El objetivo de SEMPSA Joyería Platería es garantizar a sus clientes que el uso de sus aleaciones les va permitir disponer de un producto de alta calidad, mantenida en el tiempo y poder fabricar con unos parámetros de productividad que les suponga una ventaja global en su cuenta de resultados. SEMPSA Joyería Platería, S.A
