1 Modelación Geométrica Computacional 15-10-2013
Desarrollo de cilindros y conos Intersección de material Pérdida de material Modelación Geométrica Computacional

2 Explicar el desarrollo de manto

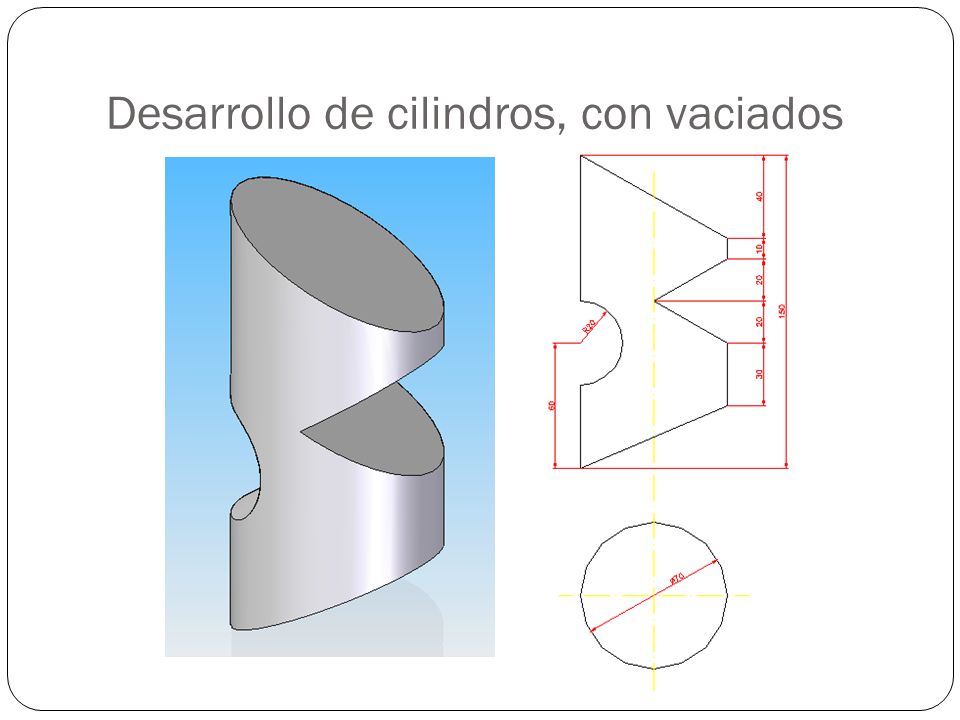

3 Desarrollo de cilindros, con vaciados

4 Manto de cilindro base

5 Divisiones en el manto y circunferencia

6 Proyección de líneas

7 Intersección de proyecciones

8 Curva unión de puntos

9 Proyección inferior

10 Curva inferior

11 Proyección de vaciado circular

12 Proyección de vaciado triangular

13 Manto final sin costura

14 Desarrollo de conos – caso base

15 Desarrollo de conos: metodología

16 Desarrollo de cono con vaciado

17 Ejercicio: Desarrollo de cono con vaciado

18 Pérdida de material

19 Intersección de material
