NM4 Matemática Estadística y probabilidades

Presentación del tema: "NM4 Matemática Estadística y probabilidades"— Transcripción de la presentación:

1 NM4 Matemática Estadística y probabilidades
Tipos de gráficos NM4 Matemática Estadística y probabilidades

2 Introducción Una forma de visualizar la información entregada en tablas es mediante gráficos. Estos gráficos nos ayudan a ver rápidamente ciertas tendencias que se pueden estar dando en la tabla, pero que, al estar agrupadas en solo números, no nos es tan fácil ver.

3 Introducción Además, veremos que pueden existir distintos tipos de gráficos, cada uno de los cuales nos ayudará en menor o mayor medida a visualizar la información que es estudiada. Para entender un poco más, haremos distintos gráficos a partir del mismo ejemplo.

4 Ejemplo introductorio
Supón que tienes un almacén pequeño y registras en una tabla las ventas (en unidades) de algunos productos en una semana cualquiera de verano. Los productos que registras en dicha tabla son los siguientes: Bebidas. Postres. Helados.

5 Tabla 1: unidades de productos vendidos
Bebidas Helados Postres Total por día Lunes 11 4 3 18 Martes 8 2 5 15 Miércoles 23 13 40 Jueves 21 35 Viernes 1 Sábado 20 7 34 Domingo 12 16 46 Total semana 106 50

6 Gráfico de líneas

7 Gráfico de líneas Es el típico gráfico que se ve en diarios y revistas. En él los puntos (que señalan las cantidades) se unen mediante una línea.

8 Gráfico de líneas Este gráfico muestra el total de unidades vendidas de cada producto en la semana.

9 Gráfico de líneas Este gráfico muestra el total de unidades vendidas por día.

10 Gráfico de líneas Este gráfico muestra las unidades de cada producto vendidas diariamente.

11 Gráfico de barras

12 Gráfico de barras Este gráfico consiste en una serie de rectángulos, ubicados por lo general verticalmente, cuya altura indica la cantidad del elemento en estudio.

13 Gráfico de barras El siguiente gráfico muestra el total de unidades vendidas de cada producto en la semana.

14 Gráfico de barras Este gráfico muestra el total de unidades vendidas por día.

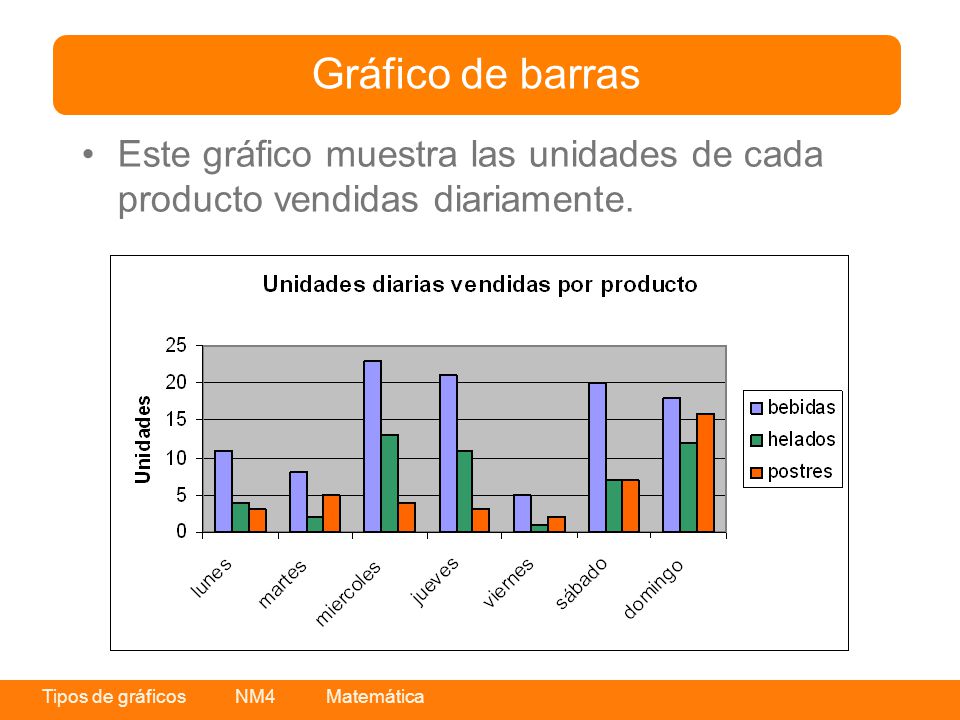

15 Gráfico de barras Este gráfico muestra las unidades de cada producto vendidas diariamente.

16 Gráfico circular

17 Gráfico circular También es llamado gráfico de torta. En él cada sector circular (y por ende su ángulo) es proporcional a la cantidad del elemento en estudio.

18 Gráfico circular Este gráfico muestra el total de unidades vendidas de cada producto en la semana.

19 Gráfico de barras Este gráfico muestra el total de unidades vendidas por día.

20 Pictograma

21 Pictograma En este tipo de gráficos se utiliza una imagen que representa el tema en estudio. En este caso, cada imagen representa una unidad de cada uno de los productos.

22 Pictograma Gráfico que representa las unidades de bebida vendidas cada día de la semana.

23 Pictograma Gráfico que representa las unidades de helado vendidas cada día de la semana.

24 Pictograma Gráfico que representa las unidades de postre vendidas cada día de la semana.

25 Histograma

26 Histograma Este tipo de gráfico es un poco más complejo y relaciona el dato en estudio con la frecuencia o frecuencia relativa con que se presenta en la muestra estudiada.

27 Histograma Por ejemplo, si se estudia la talla del calzado de un curso de 40 alumnos de cuarto medio en un colegio de hombres, el estudio podría arrojar la siguiente tabla:

28 Tabla 2: Frecuencia de talla de calzado
39-40 4 41-42 15 43-44 13 45-46 8

29 Histograma El siguiente gráfico muestra la frecuencia que presenta el número de calzado en un curso de 40 alumnos.
