ANTECEDENTES Repotenciación PANHAR AML-90.

Presentación del tema: "ANTECEDENTES Repotenciación PANHAR AML-90."— Transcripción de la presentación:

1 A continuación la exposición del proyecto de grado previo a la obtención de nuestro título

2 ANTECEDENTES Repotenciación PANHAR AML-90.
Modificaciones en la carrocería. Desconocimiento de las características del material original del PANHARD. Selección empírica del material por parte del C.I.C.T.E Desconocimiento de un material local que sustituya al material original. Referente al cantón el Empalme

3 PANHAR AML -90 Referente al cantón el Empalme

4 Modificaciones PANHAR AML -90
Referente al cantón el Empalme

5 JUSTIFICACIÓN E IMPORTANCIA
Sustentación en normas internacionales al realizar selección de material de reemplazo. Alto factor de desconocimiento por parte de los modificadores. Garantizar la integridad y seguridad de los ocupantes. Encontrar un material local de reemplazo que cumpla con las características del material original. Referente al cantón el Empalme

6 OBJETIVO GENERAL Definir las características del acero balístico empleado en la protección pasiva de los vehículos PANHARD AML-90. Mediante una caracterización metalografíca, mecánica y balística obteniendo un rango de valores que permita conocer el tipo de acero que es utilizado. Referente al cantón el Empalme

7 OBJETIVOS ESPECÍFICOS
Determinar mediante ensayos sustentados en normas internacionales las características metalográficas, mecánicos y balísticas mas importantes del acero del PANHAR AML -90. Analizar los resultados obtenidos en los ensayos y compararlos con los requisitos de la norma MIL para materiales blindados para determinar el tipo de blindaje. Proyectar un candidato local idóneo al momento de realizar la selección de material. Referente al cantón el Empalme

8 METODOLOGIA DE ENSAYOS
Caracterización metalografíca ASTM E 3 – 01 ASTM E 112 y ASTM E 407 – 07 Caracterización mecánica ASTM A Validación para materiales blindados MIL-A-12560H Referente al cantón el Empalme

9 SELECCIÓN DE CORTE Referente al cantón el Empalme

10 Corte por chorro de agua
Referente al cantón el Empalme

11 ESTRUCTURA MICROGRÁFICA
Referente al cantón el Empalme

12 Método planimétrico Trazo una circunferencia de área de 5000 mm2 (d= 79.8mm) de la mejor imagen que se pueda obtener del microscopio. Conteo del número de granos presentes dentro y fuera del círculo que son intersecados por la circunferencia. Referente al cantón el Empalme

13 Tamaño grano diámetro de grano y el numero ASTM.
Referente al cantón el Empalme

14 Referente al cantón el Empalme

15 Índice ASTM de grano fino Simulación balística en ANSYS granos finos
Grano fino lo que implica alta resistencia y dureza debido a q existe mayor impedimento del movimiento de las dislocaciones Referente al cantón el Empalme

16 Análisis especulativo Esfuerzo vs diámetro de grano H.Petch
Referente al cantón el Empalme

17 Diámetro de grano y ANSYS
ANSYS para validar el mallado de grano fino de acuerdo así el tamaño de grano de ANSYS es del 2.3 8*10 ^-2 versus *10^-2 de la metalografía que representa un variación del 15%. Referente al cantón el Empalme

18 Recocido y análisis micrográfico
Referente al cantón el Empalme

19 Comparación resultado metalográfico
Referente al cantón el Empalme

20 ANALISIS COMPOSICIÓN QUÍMICA
Aceros de alta aleación (elementos aleantes > 5%) Referente al cantón el Empalme

21 COMPARACIÓN CON LA DESIGNACIÓN SAE
Referente al cantón el Empalme 21

22 ACEROS ALEADOS Referente al cantón el Empalme 22

23 Comparación AISI 4320H /PANHARD
Referente al cantón el Empalme

24 ENSAYOS MECANICOS ENSAYO DE TRACCION ASTM A 370 – 07ª ASTM E 8 – 03
Referente al cantón el Empalme

25 Referente al cantón el Empalme

26 Referente al cantón el Empalme

27 Referente al cantón el Empalme

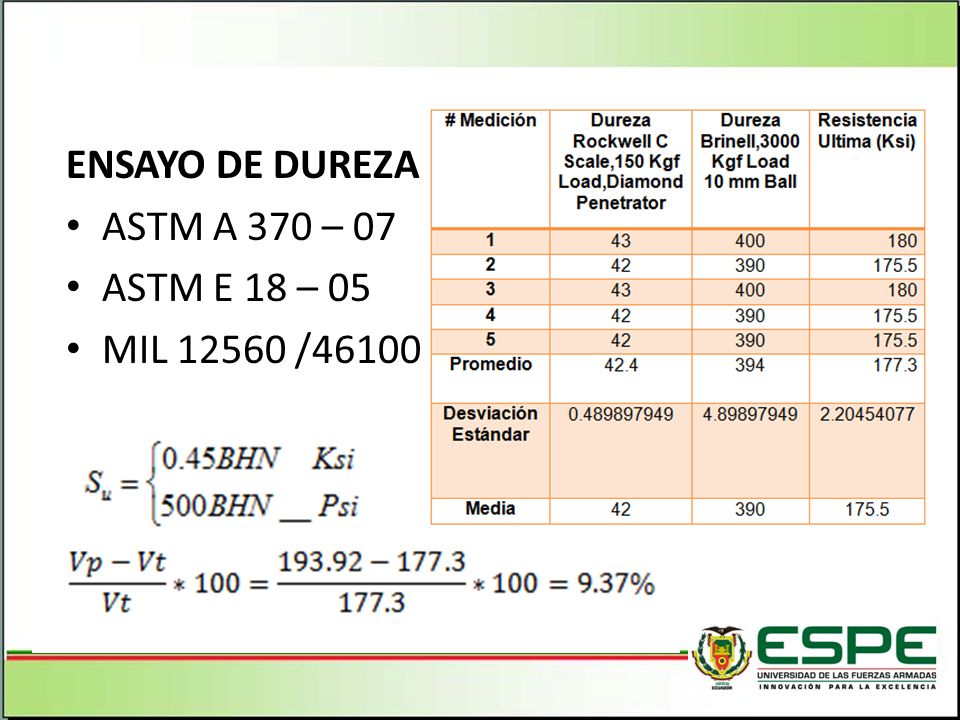

28 ENSAYO DE DUREZA ASTM A 370 – 07 ASTM E 18 – 05 MIL 12560 /46100
Referente al cantón el Empalme

29 ENSAYO DE IMPACTO ASTM A 370/ASTM E 23 Referente al cantón el Empalme

30 Referente al cantón el Empalme

31 Clasificación acero PANHARD AML-90 según la MIL-12560
Referente al cantón el Empalme

32 ENSAYO BALISTICO Referente al cantón el Empalme

33 Impacto balístico con munición perforante
Referente al cantón el Empalme

34 Impacto balístico con munición perforante incendiaria trazadora
Referente al cantón el Empalme

35 Impacto balístico con munición ordinaria núcleo de plomo
Referente al cantón el Empalme

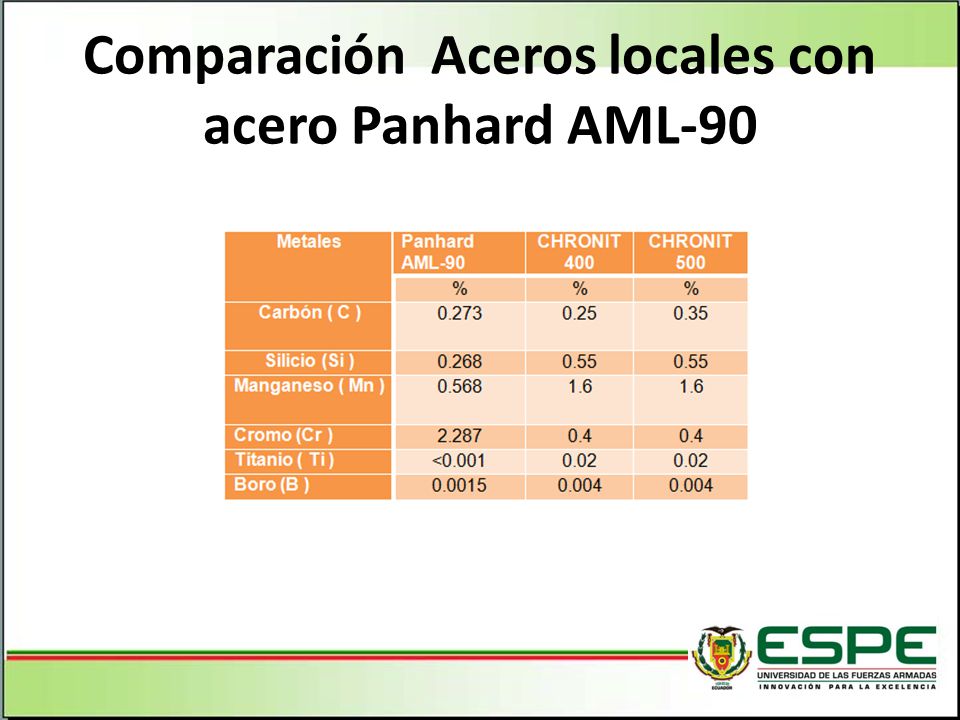

36 Comparación Aceros locales con acero Panhard AML-90
Referente al cantón el Empalme

37 Comparación Aceros locales con acero Panhard AML-90
Referente al cantón el Empalme

38 Matriz de decisión selección de material
Referente al cantón el Empalme

39 Selección de material Referente al cantón el Empalme

40 SIMULACION DE IMPACTO BALISTICO
Referente al cantón el Empalme

41 El modelo de Johnson – Cook
Modelo mecánico de comportamiento de los materiales para condiciones de impacto, grandes deformaciones, altas temperaturas y altas velocidades de deformación. Von Mises Endurecimiento por deformación Sensibilidad de la deformación Sensibilidad de la temperatura. Referente al cantón el Empalme

42 Lee, M., Yoo, Y. H., Analysis of metal armour of Impact Engineering
Referente al cantón el Empalme

43 PARAMETROS CARACTERISTICOS PARA LA MUNICION CALIBRE .50
Referente al cantón el Empalme

44 Propiedades mecánicas y de impacto del cobre
Referente al cantón el Empalme

45 Propiedades mecánicas y de impacto del núcleo de plomo
Referente al cantón el Empalme

46 SIMULACION EXPLICIT DYNAMICS MECHANICAL IMPACTO
Referente al cantón el Empalme

47 DEFORMACIÓN DIRECCIONAL DE LA PLANCHA DE ACERO BALÍSTICO
Referente al cantón el Empalme

48 ANÁLISIS DE ESFUERZO CORTANTE MÁXIMO
Referente al cantón el Empalme

49 ANÁLISIS DE ESFUERZO EQUIVALENTE DE VON –MISES
Referente al cantón el Empalme

50 VALIDACION SIMULACION DE IMPACTO BALISTICO ANSYS
Referente al cantón el Empalme

51 SIMULACION DINAMICA AUTODYN
Referente al cantón el Empalme

52 Referente al cantón el Empalme

53 CONCLUSIONES Y RECOMENDACIONES
Por su composición química se determino que el acero del PANHARD AML-90 es de medio contenido de carbono esta en el rango de 0.25% a 0.60%.La combinación del cromo, níquel y molibdeno hacen que el material posea una gran resistencia, tenacidad y ductibilidad. Referente al cantón el Empalme

54 La versatilidad que presenta el material hace que dicha aleación sea única teniendo propiedades mecánicas como una gran resistencia a la fluencia de 1265 Mpa con una dureza de 390 HB acompañados de un porcentaje de elongación de 17.5% lo cual coloca al material como un material dúctil a pesar del gran valor de su dureza. Referente al cantón el Empalme

55 Comparando los resultados obtenidos de los respectivos ensayos en los laboratorios tanto de caracterización metalografía y mecánica con la norma MIL se puede concluir que el material empleado en el PANHARD AML-90 es un material blindado clase 4b. Referente al cantón el Empalme

56 Se descubrio partes soldadas lado a lado lo cual rebajo la la resistencia a la fluencia original del material de 1265 Mpa a y Mpa aproximadamente el 50 %. La simulación en ANSYS MECHANICAL determina propiedades como esfuerzo cortante, esfuerzo resultante, la deformación y por medio de una interfaz grafica. Dichos resultados tienen validez ya que tiene un error menor al 5% . Referente al cantón el Empalme

57 El material CHRONIT 400 no tiene exactamente las mismas propiedades del acero empleado en el PANHARD AML -90 sin embargo es el candidato más idóneo debido a que la resistencia a la fluencia es de 1250 Mpa teniendo una diferencia de 1.18% respecto al material y posee la misma dureza de 390 HB además tiene una alta disponibilidad en el mercado local. Referente al cantón el Empalme

58 Al realizar las pruebas balísticas se demostró que el blindaje de la carrocería del PANHARD AML- 90 solo soporta municiones ordinarias calibre .50.En el caso de usar alguna variante de esta munición como trazadora o perforante existirá penetración por parte de la munición. Referente al cantón el Empalme

59 Se recomienda realizar los cortes de las modificaciones por medio del corte de chorro de agua ya que dicho corte no altera las propiedades mecánicas como otros cortes que cambian las propiedades del material base debido a la zona afectada térmica En el caso de usar otro material con otras características mecánicas se sugiere realizar una simulación previa para observar el comportamiento del material antes de alguna selección de material. RECOMENDACIONES Referente al cantón el Empalme

60 Seguir los procedimientos que indica la norma MIL para realizar pruebas balísticas en el material candidato antes de realizar el reemplazo. Tomar en cuenta que la carrocería del PANHARD AML-90 solo resistirá municiones ordinarias. Referente al cantón el Empalme
