1 Copyright  Altran SDB, 2001. All rights reserved. 1  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Clase 8: Introducción a Struts ACI – 843 JAVA II

2 Copyright  Altran SDB, 2001. All rights reserved. 2  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Objetivos Entender el Patrón de Diseño Modelo – Visualización – Controlador (Model-View- Controller MVC) Conocer la funcionalidad y organización del framework Simplificar el “first touch” Saber cómo hacerlo funcionar

3 Copyright  Altran SDB, 2001. All rights reserved. 3  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Contenidos El Patrón MVC Arquitectura de Struts Model View Controller Referencias Conclusiones

4 Copyright  Altran SDB, 2001. All rights reserved. 4  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy ¿Qué es Struts? Struts es una herramienta de soporte para el desarrollo de aplicaciones Web bajo el patrón MVC bajo la plataforma J2EE (Java 2, Enterprise Edition). aplicaciones WebpatrónMVC J2EE Se desarrollaba como parte del proyecto Jakarta de la Apache Software Foundation, pero actualmente es un proyecto independiente conocido como Apache Struts.Jakarta Apache Software FoundationApache Struts Struts permite reducir el tiempo de desarrollo. Su carácter de "software libre" y su compatibilidad con todas las plataformas en que Java Entreprise esté disponible, lo convierte en una herramienta altamente disponible.software libre

5 Copyright  Altran SDB, 2001. All rights reserved. 5  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy ¿En qué consiste? Es un framework de la capa de presentación que implementa el patrón MVC en Java: Un framework es la extensión de un lenguaje mediante una jerarquía de clases que implementan una funcionalidad y que (opcionalmente) pueden ser extendidas. MVC 2

6 Copyright  Altran SDB, 2001. All rights reserved. 6  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Funcionamiento Struts implementa el patrón del Modelo Vista Controlador (MVC) el cual se utiliza ampliamente y es considerado de gran solidez.patrónModelo Vista Controlador (MVC) De acuerdo con este modelo, el procesamiento se separa en tres secciones diferenciadas, llamadas el modelo, las vistas y el controlador: MVC

7 Copyright  Altran SDB, 2001. All rights reserved. 7  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Funcionamiento (2) Cuando se programan aplicaciones Web con el patrón MVC, siempre surge la duda de usar un solo controlador o usar varios controladores, pues si se considera mejor usar un solo controlador para tener toda la lógica en un mismo lugar, surge un grave problema: dicho controlador se convierte en lo que se conoce como "fat controller", es decir un controlador saturado de peticiones. Struts surge como la solución a este problema, pues implementa un único controlador (ActionServlet) que evalúa las peticiones del usuario mediante un archivo configurable (struts- config.xml).

8 Copyright  Altran SDB, 2001. All rights reserved. 8  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy ¿Cómo trabaja? http://www.adictosaltrabajo.com/tutoriales/tutoriales.php?pagina=strutsb

9 Copyright  Altran SDB, 2001. All rights reserved. 9  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Patrón MVC

10 Copyright  Altran SDB, 2001. All rights reserved. 10  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Patrón MVC (2)

11 Copyright  Altran SDB, 2001. All rights reserved. 11  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Arquitectura funcional básica Navegador 1. Solicitud2. Acciones 3. Resultados 4. Redireccionamiento 6. Resultado 5. Consulta Controller (Servlet) Model (JavaBeans y/o EJBs) View (JSPs, TagLibs)

12 Copyright  Altran SDB, 2001. All rights reserved. 12  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Navegador 1. Solicitud4. Perform 6. Resultado 7. Redireccionamiento 9. Resultado 8. Consulta Objetos de Negocio JavaBeans View (JSPs, TagLibs) config XML Action 5. Acciones Model 2. Sets y Validate 3. Resultado Controller (Servlet) Action Form Arquitectura funcional básica (2)

13 Copyright  Altran SDB, 2001. All rights reserved. 13  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Clases que proporciona

14 Copyright  Altran SDB, 2001. All rights reserved. 14  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Modelo Model = ActionForms + Actions + Objetos de Negocio ActionForms: Validador de formularios Actions: Ejecutor de acciones sobre los Objetos de Negocio: Patrón de diseño Fachada (Facade) Objetos de Negocio: Entidades que representan los conceptos del negocio, sus características y comportamiento

15 Copyright  Altran SDB, 2001. All rights reserved. 15  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Son JavaBeans con las siguientes características: Extienden org.apache.struts.action.ActionForm Implementan set y get para cada input del formulario Definen un método validate que retorna una lista de errores Opcional: método reset para reinicializarse Modelo (2): ActionForms

16 Copyright  Altran SDB, 2001. All rights reserved. 16  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Ejemplo de ActionForms public final class ClienteForm extends ActionForm { private String nombre = null; ActionErrors errors = null; Cliente cliente = null;... public ClienteForm() {... // Crear u obtener el objeto... cliente = new Cliente(); errors = new ActionErrors;... } public String getNombre() { return (this.nombre); } public void setNombre(String nombre) { try { cliente.setNombre(nombre); } catch (Exception e) { errors.add("nombre", new ActionError("error.nombre")); } this.nombre = nombre; } public void reset( ActionMapping mapping, HttpServletRequest request) { this.nombre = null; } public ActionErrors validate( ActionMapping mapping, HttpServletRequest request) {... return errors; }

17 Copyright  Altran SDB, 2001. All rights reserved. 17  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Modelo (3) ActionForms No debe tener nada que corresponda a la lógica de negocio. Debe ser un Firewall entre el usuario y el Action que detenga todo tipo de errores de incompletitud o inconsistencia. Si el formulario se desarrolla en varias páginas (interfaces Wizard) el ActionForm y el Action deberán ser los mismos. Se debe declarar en struts-config.xml

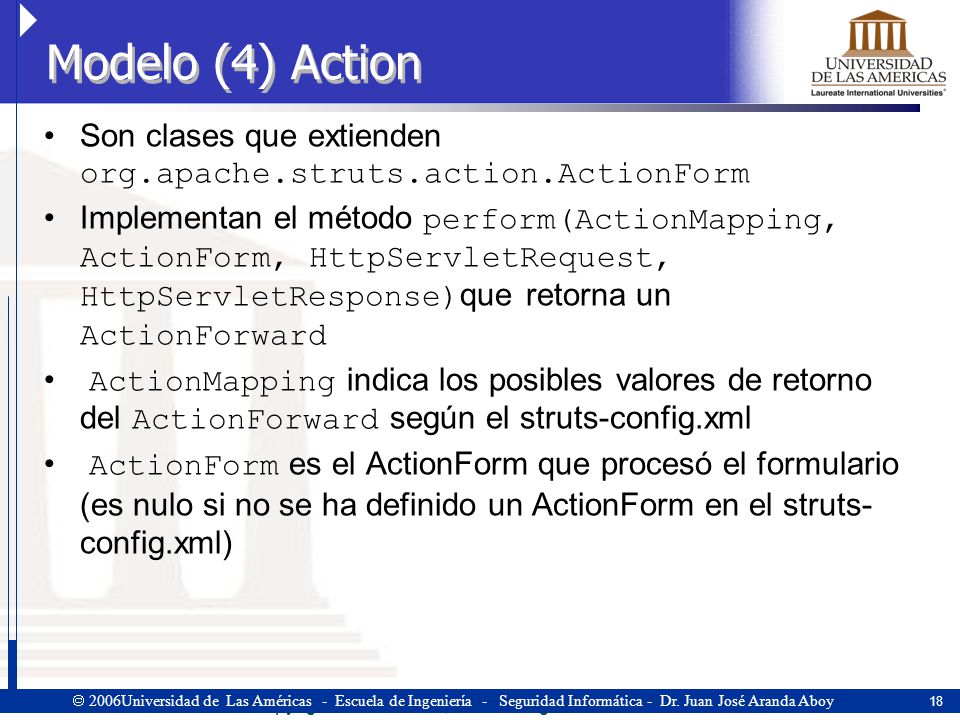

18 Copyright  Altran SDB, 2001. All rights reserved. 18  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Modelo (4) Action Son clases que extienden org.apache.struts.action.ActionForm Implementan el método perform(ActionMapping, ActionForm, HttpServletRequest, HttpServletResponse) que retorna un ActionForward ActionMapping indica los posibles valores de retorno del ActionForward según el struts-config.xml ActionForm es el ActionForm que procesó el formulario (es nulo si no se ha definido un ActionForm en el struts- config.xml)

19 Copyright  Altran SDB, 2001. All rights reserved. 19  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Relación comando - modelo Diagrama en UML que muestra la relación del Comando (ActionServlet) al Modelo (Action)

20 Copyright  Altran SDB, 2001. All rights reserved. 20  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy

21 Copyright  Altran SDB, 2001. All rights reserved. 21  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Vistas La Vista de una aplicación Struts generalmente está construida usando tecnología Java Server Pages (JSP). Las páginas JSP pueden contener texto HTML estático y contenido dinámico basado en la interpretación de etiquetas de acción especiales El entorno JSP incluye un conjunto de etiquetas estándar y posibilita construir nuestra propia librería de etiquetas

22 Copyright  Altran SDB, 2001. All rights reserved. 22  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Vistas (2) Struts incluye una extensa librería de etiquetas personalizadas que facilitan la creación de interfaces de usuario (User Interface - UI) completamente internacionalizadas. Estas interfaces interactúan amigablemente con los beans ActionForm que son parte del Modelo del sistema.

23 Copyright  Altran SDB, 2001. All rights reserved. 23  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Vistas (3): Algunas etiquetas

24 Copyright  Altran SDB, 2001. All rights reserved. 24  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Internacionalización Struts provee la facilidad de crear aplicaciones multilenguaje. Para lograrlo, debe crearse un archivo llamado ApplicationResources.properties login.titulo=UDLA- ACI 843 JAVA II NetBeans login.labelusuario=Usuario : login.labelpassword=Password : Para cada idioma alternativo se creará un archivo nuevo terminado en "_xx.properties“ Después debe configurarse el lenguaje a utilizar en el archivo struts-config.xml.

25 Copyright  Altran SDB, 2001. All rights reserved. 25  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Internacionalización (2) Se debe configurar el Tag /servlet/init param/paramname application y ponerle como param-value la localización del archivo con el idioma principal: action... application com.java2.clases.ApplicationResources … Por último, En las paginas JSP se utiliza el Tag donde clave y subclave corresponden al texto por el que se reemplazará según el idioma del usuario. Ejemplo:

26 Copyright  Altran SDB, 2001. All rights reserved. 26  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Controlador Recibe las solicitudes del cliente. Decide qué función de la lógica de negocio se va a realizar (Action). Delega la responsabilidad para producir la siguiente fase del interfase de usuario en un componente Vista apropiado.

27 Copyright  Altran SDB, 2001. All rights reserved. 27  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Clases Action Son clases que extienden org.apache.struts.action.Action El objetivo de una clase Action es procesar una solicitud, mediante su método execute(), y devolver un objeto ActionForward que identifica dónde se debería reenviar el control (por ejemplo a una JSP) para proporcionar la respuesta apropiada. ActionMapping indica los posibles valores de retorno del ActionForward según el struts-config. xml

28 Copyright  Altran SDB, 2001. All rights reserved. 28  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy

29 Copyright  Altran SDB, 2001. All rights reserved. 29  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy El archivo struts-config.xml Es el archivo que le define a Struts el workflow de la aplicación. Posee dos elementos importantes: 1. Sección que contiene nuestras definiciones de beans de formulario. Posee dos atributos: – name: Es un identificador único para este bean, que será usado para referenciarlo en los correspondientes action Mappings. – type: El nombre de la clase Java de nuestro bean de formulario 2. Esta sección contiene nuestras definiciones de acciones. Posee tres atributos importantes: – name: Es un identificador único para este bean de formulario para usar con esta acción. – type: El nombre de la clase Java de nuestra Acción – path: El path a la clase Action en relación al contexto de la aplicación.

30 Copyright  Altran SDB, 2001. All rights reserved. 30  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Ejemplo Si se desea crear la aplicación Struts más simple posible, por ejemplo una página con un saludo, deberá hacerse lo siguiente: 1.Una página JSP (la presentación) 2.Una clase Action (componente del controlador) 3.La clase Action debe definirse en el struts- config.xml correctamente

31 Copyright  Altran SDB, 2001. All rights reserved. 31  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Diagrama de clases Como puede verse, solamente tendríamos dos archivos: una clase que hereda de struts.Action y una JSP con la presentación. La clase Action se configura en el struts-config.xml y se convierte en parte del controlador.

32 Copyright  Altran SDB, 2001. All rights reserved. 32  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Diagrama de colaboración Cuando la aplicación recibe una petición, Struts decidirá que debe cargar esa clase y través de ella cargará la JSP. Así se puede ver en el siguiente diagrama: Una petición llega a Struts (una URL). Struts mira en su “mapa” (el fichero struts-config.xml), y deduce que tiene que cargar la ClaseAction. Esta clase está configurada para que cargue una pagina JSP. Como se puede observar,no se carga la JSP directamente, hay que pasar por el controlador.

33 Copyright  Altran SDB, 2001. All rights reserved. 33  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Diagrama de secuencia Pasos seguidos por la aplicación en el plano temporal. Por lo general, en cualquier aplicación Web siempre se sigue un mismo esquema: 1.Se muestra un formulario 2.Se rellena 3.Se valida 4.Se manda a una página que realiza la lógica de negocio 5.Se muestra el resultado. Obviamente, este no es el ejemplo más clásico de una acción de Struts.

34 Copyright  Altran SDB, 2001. All rights reserved. 34  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy En Struts se necesitaría: 1.Una clase Action (su nombre podría empezar por Edit) encargada de cargar el formulario. 2.Un Bean tipo Form cuyos campos u atributos de instancia coinciden con los campos del formulario. (al ser tipo JavaBean tendrá los correspondientes métodos set y get para los atributos). Este form y sus atributos son un requisito imprescindible. 3.Una JSP que contiene el formulario citado. Los campos deben coincidir con los definidos en el Bean de formulario 4.Una clase Action (su nombre podría empezar por Save) encargada de pasar la instancia del formulario al Bean de Logica de Negocio, esperar su resultado y redirigir el flujo a una JSP de error o de éxito. 5.Un Bean de lógica de negocio (El que hace algo con los datos del formulario) 6.Una JSP para mostrar un mensaje en caso de éxito (o puede ser la misma del principio) 7.Una JSP para mostrar los errores en caso de error (o puede usarse una genérica). Struts permite cierta flexibilidad en cuanto a nombres, pero conviene especificar cual es Action, cual es Form, cual es Bean de negocio, etc.. así como meterlos en subpaquetes con ese nombre. Diagrama de secuencia (2)

35 Copyright  Altran SDB, 2001. All rights reserved. 35  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Diagrama de clases (2) Este sería el conjunto de clases utilizadas y sus relaciones: La clase edit también podría usar el formulario, aunque en principio, no tiene porqué.

36 Copyright  Altran SDB, 2001. All rights reserved. 36  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Diagrama de colaboración (2)

37 Copyright  Altran SDB, 2001. All rights reserved. 37  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Conclusiones Struts suministra un framework para implementar un diseño MVC en poco tiempo. Puede emplearse en cualquier aplicación Web independientemente de su funcionalidad y cuestiones de rendimiento o arquitectura. Es el resultado del trabajo de una comunidad con experiencias y necesidades heterogeneas que han pensado en términos generales. Puede extenderse aunque es recomendable seguir su filosofía de diseño.

38 Copyright  Altran SDB, 2001. All rights reserved. 38  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Bibliografía Introducción al framework Struts.PDF STRUTS.pdf http://www.adictosaltrabajo.com/tutoriales/tutori ales.php?pagina=strutsbhttp://www.adictosaltrabajo.com/tutoriales/tutori ales.php?pagina=strutsb Aplicación paso a paso con Struts Como manejar Struts con Xdoclet

39 Copyright  Altran SDB, 2001. All rights reserved. 39  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Referencias en Internet http://jakarta.apache.org/struts http://jakarta.apache.org/struts/userGuide http://jakarta.apache.org/struts/#Involved http://jakarta.apache.org/struts/api http://jguru.com/faq/Struts http://jguru.com/forums/Struts http://www-128.ibm.com/developerworks/library/j- struts/?dwzone=javahttp://www-128.ibm.com/developerworks/library/j- struts/?dwzone=java http://www.programacion.com/java/tutorial/struts/ http://www.programacion.com/java/tutorial/joa_struts/ http://www.monografias.com/trabajos28/struts-el- netbeans4/struts-el-netbeans4.shtmlhttp://www.monografias.com/trabajos28/struts-el- netbeans4/struts-el-netbeans4.shtml

40 Copyright  Altran SDB, 2001. All rights reserved. 40  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy EJEMPLO MÁS COMPLEJO DE STRUTS Aplicación de alta (creación e ingreso de nuevos usuarios) a un sistema.

41 Copyright  Altran SDB, 2001. All rights reserved. 41  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Funcionalidad deseada Ahora veremos un ejemplo más acorde con la funcionalidad esperada de una aplicación Web cualquiera. Se trata de una aplicación de alta de usuario, un tipo de aplicación muy común y que presenta en muchos sistemas. Veremos como implementar esto con struts. En cualquier otro entorno bastaría con crear un formulario y una página que realiza el alta y da el mensaje correspondiente; pero aquí no será tan simple. Entrada de aplicación: Un formulario de datos: username, password, edad, fechanacimiento y profesion Salida de aplicación : Una página que muestra si se ha dado de alta correctamente.

42 Copyright  Altran SDB, 2001. All rights reserved. 42  2006Universidad de Las Américas - Escuela de Ingeniería - Seguridad Informática - Dr. Juan José Aranda Aboy Diagrama de clases
