1 Administración de Recursos 2012 © 2011 Infraestructura Ing. Gustavo Andrés Brey

2 2 Arquitectura de Proyectos de IT Que entendemos por Infraestructura Componentes de SW de BaseHardware computacionalRedes y SeguridadElectricidad y ClimatizaciónEdilicio

3 3 Arquitectura de Proyectos de IT 3 Foco en el Negocio

4 4 Arquitectura de Proyectos de IT 3 Agenda Componentes de SW de BaseHardware computacionalRedes y SeguridadElectricidad y ClimatizaciónEdilicio

5 5 Arquitectura de Proyectos de IT 3 Edilicio Características edilicias – Provisión de Agua y Energía (constante) – Acceso controlado 24 hs. – Soporte de Carga (Estructura reforzada) – Lugares especiales (carga y descarga de combustible, cajas, despacho, etc) Zona Geográfica – Desastres Naturales: este punto exige una evaluacion de riesgos y acciones concretas de mitigacion. – El riesgo potencial de un desastre natural es un factor determinante en la eleccion del sitio. Posibilidad de crecimiento. Diseño escalable.

6 6 Arquitectura de Proyectos de IT 3 Edilicio Controles de Acceso y CCTV – Seguridad físca centralizada 7x24hs – Filmaciones – Acceso controlado – Seguridad perimetral Control de Incendio – Componentes ignífugos – Detección temprana de fuego – Extinción por agente limpio (FM 200) – Sensores de humo puntutales – Sensores por aspiración forzada. – Servicio Bombero in situ 7x24hs.

7 7 Arquitectura de Proyectos de IT 3 Agenda Componentes de SW de BaseHardware computacionalRedes y SeguridadElectricidad y ClimatizaciónEdilicio

8 8 Arquitectura de Proyectos de IT 3 Electricidad y Climatización Sistema de Energía Redundante N+1 ó 2(N+1) – Equipamiento de TI (Energía estabilizada bajo UPS) – Infraestructura temomecánica (Energía desde red) Componentes de Infraestructura eléctrica – Celdas Media Tensión. – Transformadores redundantes – Grupos Electrógenos redundantes – Tableros eléctricos redundantes – UPS redundantes Sistemas de enfriamiento – Pasillos aire frio y caliente – Inyección de aire Inrow ó bajo piso técnico. – Refrigeración por bombeo de agua helada. – Refrigeración por gas. (Expansión directa). – Control automático de temperatura y humedad.

9 9 Arquitectura de Proyectos de IT 3 Agenda Componentes de SW de BaseHardware computacionalRedes y SeguridadElectricidad y ClimatizaciónEdilicio

10 10 Arquitectura de Proyectos de IT 3 Redes y Seguridad Redes de Datos WAN – Frame Relay – L2L – MPLS – DWDM / Fibra oscura Equipamiento – DTU / Modem – Routers – Switches L2/L3

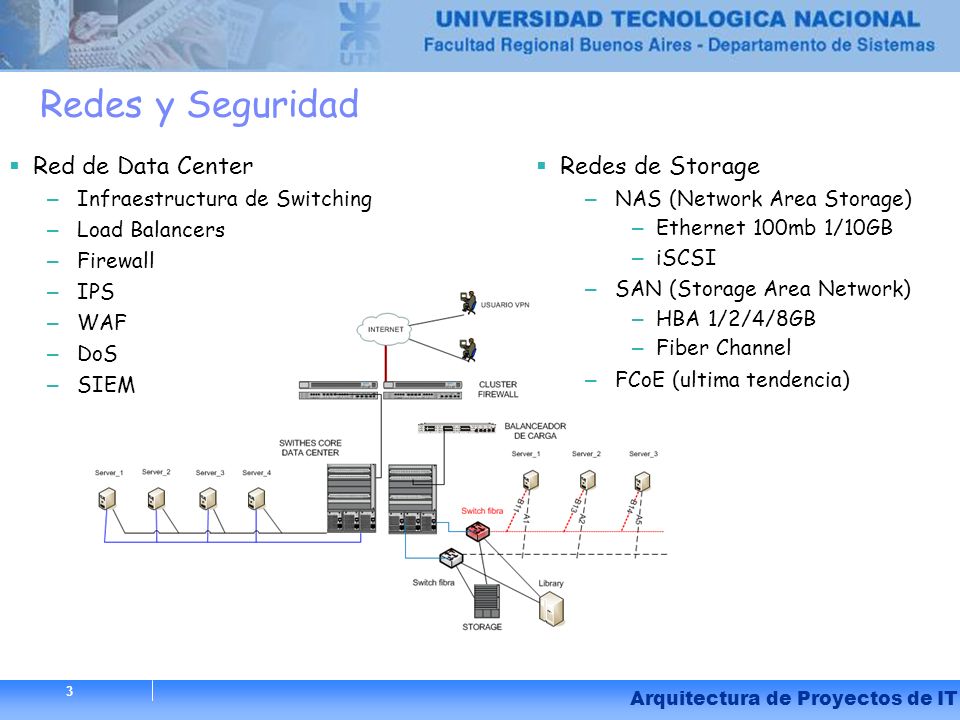

11 11 Arquitectura de Proyectos de IT 3 Redes y Seguridad Redes de Storage – NAS (Network Area Storage) – Ethernet 100mb 1/10GB – iSCSI – SAN (Storage Area Network) – HBA 1/2/4/8GB – Fiber Channel – FCoE (ultima tendencia) Red de Data Center – Infraestructura de Switching – Load Balancers – Firewall – IPS – WAF – DoS – SIEM

12 12 Arquitectura de Proyectos de IT 3 Agenda Componentes de SW de BaseHardware computacionalRedes y SeguridadElectricidad y ClimatizaciónEdilicio

13 13 Hardware Sizing Entendemos por Hardware Sizing la estimación realizada con el fin de asignar equipamiento para una aplicación. Se debe contar con información previa al análisis: – Estimado de cantidad de usuarios que van a utilizar la aplicación – Concurrencia – Cantidad de transacciones, – dependiendo del tipo de aplicación, este dato nos definirá las necesidades en cuanto a IO (redes y disco). – Por ejemplo en aplicaciones como un datawarehouse, el número de usuarios será reducido, pero las necesidades de IO de disco disco serán grandes, tanto en espacio como en troughput. Arquitectura de Proyectos de IT

14 14 Hardware Sizing – Tipo de aplicación (página Web, Base de datos, OLAP, OLTP, etc). Esto nos brindará la base para poder estimar los requerimientos principales a tener en cuenta. – Espacio requerido en disco, especialmente en bases de datos. – Crecimiento a lo largo de los años del uso de la nueva aplicación Arquitectura de Proyectos de IT

15 Hardware Sizing En base a los datos provistos, se realizará una estimación del hardware requerido. Generalmente, el proveedor del sistema nos dará una lista de hardware y sistema operativos sobre el que puede ejecutar. De ser posible, es mejor probar el sistema sobre el hardware estimado, con algunos usuarios para corregir cualquier desvío. 15 Arquitectura de Proyectos de IT

16 Hardware Sizing Generalmente, se puede tomar como guía el siguiente cuadro de requerimientos IT en base a los tipos de aplicaciones a ejecutar. Tomar en cuenta que cada caso es particular: 16 Arquitectura de Proyectos de IT

17 Hardware Sizing El resultado del análisis nos devolverá parámetros para los distintos componentes de la arquitectura IT – CPU: es bueno contar con métricas estándar (SAPS, TPC, etc) de los diferentes vendors de HW, a fin de comparar las potencias de los distintos CPU. Los más utilizados son: – Intel x86/x64 – Intel Itanium2 – Sun SPARC T Series – Sun UltraSPARC64 – Memoria: Generalmente se estima en base a la cantidad de cores y el tipo de aplicación. 17 Arquitectura de Proyectos de IT

18 Hardware Sizing – Disco: Se debe estimar en base a dos parámetros principales: – Espacio: Espacio necesario para la aplicación y crecimiento asociado. – Throughput: Velocidades requeridas de Lectura y/o Escritura. En base a este parámetro definiremos el tipo de RAID a implementar sobre los distintos files systems – Red: – Ancho de banda: Cantidad de datos que pueden ser transportados por un medio de un equipo a otro. Se mide en Mbit/Gbit sobre segundo. – Latencia: El tiempo necesario para que un paquete de red viaje de un equipo a otro 18 Arquitectura de Proyectos de IT

19 Hardware Sizing Más allá de definir los parámetros básicos (CPU, Memoria, Disco y redes), es importante definir una arquitectura IT escalable, que nos permita incrementar la capacidad de cómputo a medida que la aplicación lo requiera. Las principales alternativas para armar una arquitectura escalable son: – Adquisición de HW escalable: Solución en general costosa, ya que los equipos que soportan escalabilidad vertical cuestan entre un 20% y un 30% más. 19 Arquitectura de Proyectos de IT

20 20 Arquitectura de Proyectos de IT Virtualización La virtualización permite simular varios servidores lógicos en un solo hardware físico. Permite compartir los recursos del equipo host entre todos los equipos virtuales: – CPU – Memoria – Disco – IO

21 21 Arquitectura de Proyectos de IT Virtualización Se puede ejecutar una máquina virtual en tanto en un equipo host dedicado, como no dedicado. – En el caso de un equipo o servidor dedicado, el Sistema Operativo base se reemplaza por uno optimizado para ejecutar solamente la virtualización. A este SO se lo denomina Hypervisor. – En el caso de un equipo no dedicado (puede ser una PC), se ejecuta sobre el sistema operativo host, con un software que permite ejecutar la máquina virtual.

22 22 Arquitectura de Proyectos de IT Virtualización Existe la posibilidad de creargranjas de servidores de virtualización, lo cual nos brinda varias ventajas: – Alta disponibilidad: Si la granja virtual comparte Storage Externo, es posible gestionar un entorno de alta disponibilidad sobre la misma. En caso de caída de un equipo físico, todos los virtuales que ejecutaban en el mismo son levantados por otros equipos de la granja.

23 23 Arquitectura de Proyectos de IT Virtualización – Mejor aprovechamiento de los recursos. Se conocen estudios en donde la capacidad ociosa de los servidores de un centro de cómputos llega al 90%. Mediante la virtualización es posible consolidar muchos servidores en uno solo, aprovechando mejor los recursos. – Overbooking de recursos: Es posible asignar a los equipos virtuales mayor cantidad de recursos de los existentes físicamente en el equipo, permitiendo manejar las distintas capacidades ociosas. Por ejemplo, si contamos con un servidor con 16GB de memoria, es posible armar 2 virtuales con esta capacidad, cuidándose de que los procesos activos no se superpongan.

24 24 Arquitectura de Proyectos de IT Virtualización – Menor consumo de energía: Al contar con menos servidores físicos, el consumo de energía disminuye – Menor espacio ocupado: Similar a la anterior – Menor costos de refrigeración: Al contar con menos servidores, la disipación necesaria disminuye – Mejora los tiempos de puesta en producción de nuevos servidores: Se pueden generar templates o plantillas con una instalación básica, lo que permite generar rápidamente un nuevo equipo virtual. Algunos programas de virtualización: – VMWare – Sun Containers (Sun Solaris) – Virtual Server de Microsoft – Xen – OpenVZ – VirtualBox

25 25 Arquitectura de Proyectos de IT Virtualización

26 26 Arquitectura de Proyectos de IT 3 Agenda Componentes de SW de BaseHardware computacionalRedes y SeguridadElectricidad y ClimatizaciónEdilicio

27 27 Arquitectura de Proyectos de IT Componentes de SW de Base Sistemas Operativos – Requerimientos – Updates – Gestion Centralizada – Monitoreo Bases de Datos – Optimización – NoSQL y Big Data Middleware – Servidores de Aplicación – ALM – Despligue Automatizado
