1 Qué es lo nuevo? HYPACK 2012

2 HYPACK SHELL - 1 Funciona como un ‘Visualizador’ cuando no se tenga la llave. Usuarios pueden mostrar datos desde diferentes proyectos. Usuarios pueden habilitar/deshabilitar diferentes archivos. Uuarios no podran ejecutar ningun programa de soporte. Iconos y menus estaran deshabilitados.

3 HYPACK SHELL - 2 Renombre un proyecto Abra Administrador de Proyectos
Clic en nombre del Proyecto Seleccione ‘Renombrar Proyecto’ Entre un nombre nuevo Carpeta Proyecto es renombrada. Archivo INI del Proyecto es renombrado. El listado de Proyectos es actualizado.

4 HYPACK SHELL - 3 Ahora exporta a KMZ para Google Earth
KMZ contiene archivos de soporte comprimidos. Anterior exportacion a KML Archivos KML no contenian archivos de soporte. Si enviaba por a alguien un archivo KML, no podrian ver los datos de soporte TIF, DXF o XYZ. Si envia por un archivo KMZ, ellos podran ahora verlo todo!

5 HYPACK SHELL - 4 Valores KTD pueden ser mostrados y ploteados.
Info VDATUM puede ser importada al EDITOR KTD para presentacion en pantalla!

6 HYPACK SHELL - EDITORS UNIVERSAL IMPORT ya no hace parte de HYPACK. (Hasta Nunca.) Los siguientes editores ahora tienen una funcion de analisis de importacion. Editor Bordes Editor Lineas Editor Blancos Mareas Manual

7 HYPACK SHELL – BORDES Reporte Bordes
Vea en pantalla Perimetros y Areas de un archivo BRD Clic derecho en el archivo BRD en el listado de archivos del Proyecto

8 DG2 EDITOR Puede crear sus propios simbolos!
Creelos en el EDITOR SIMBOLOS RASTER S52 Los simbolos estaran disponibles en el EDITOR DG2

9 LINE EDITOR - 1 Salve Puntos de Plantilla a Formato XYZ
Util para importar puntos de lineas planeadas a DISEÑO AVANZADO DE CANALES

10 LINE EDITOR - 2 Ofsets Paralelos Escalonados

11 SURVEY - 1 Puerta Inicio Línea puede moverse arriba/abajo del primer punto de ruta de la línea. Ofsets Positivo/Negativo mueven adelante/atrás a lo largo de la línea.

12 SURVEY - 2 Cree una nueva línea planeada usando el mouse.

13 SURVEY - 3 La rutina VDATUM para mareas RTK puede ahora determinar un valor, si se tienen menos de los cuatro nodos de una celda conocidos. En versiones anteriores, si una esquina de una celda VDATUM no tenía valor ( ), SURVEY no podía generar un resultado VDATUM. Ahora lo puede hacer con solo el valor de una de las esquinas!

14 SURVEY - 4 Puede ver: Posiciones de cada uno de los sensores (rojo) Punto de referencia de la Embarcación (verde) Punto traqueo embarcación (azul) Active ‘Ofsets Equipos’ en la ventana Embarcación

15 Survey - 5 Modifique el % del marco de traqueo ‘En el Centro’ de 5 a 25% Valores mayores significan cambios mas frecuentes de la pantalla.

16 SURVEY - 6 Driver Movimiento Plataforma (Rig Move driver)
Calcula en tiempo real distancias y marcación para las cuatro esquinas de su móvil a la posición ‘final’ deseada.

17 SURVEY - 7 Presentación en pantalla de MTX 3D en tiempo real
Presentación Area Gráfica de MTX Ventana Presentación MTX 3D en tiempo real

18 DREDGEPACK - 1 Importe Perfiles de Dragas BMP/JPG
Localizado bajo el menú Editores: DREDGE BMP

19 DREDGEPACK - 2 Programa BUCKETS Cree Patrones de Cubo
Utilitidades – menú Utilidades Dragado Cree un diseño de patron de cubo para operaciones con gruas o excavadoras.

20 MAREAS MANUAL MAREAS MANUAL DE UNO Y VARIOS DIAS ahora estan combinados en un solo programa. Incluye importación desde ASCII.

21 EDITOR MONOHAZ (SBMAX) - 1
Borra Sobre/Debajo una Línea en la Ventana de Perfil La línea es ‘a mano libre’.

22 EDITOR MONOHAZ (SBMAX) - 2
Recorte usando un Archivo de Borde La Ventana Survey Carga un archivo BRD Recorte Dentro o Afuera Load BRD File

23 EDITOR MONOHAZ (SBMAX) - 3
Rutina de Ajuste por Calado dinámico esta ahora disponible en SBMAX Tools – Draft Adjustment. Igual que en DRAFTTABLE.DLL.

24 SELECCION DE SONDAJES: MAPPER - 1
Exportación del # de Celdas de Tiempo esta Enzonificado Versiones de 32 y 64-bit

25 SELECCION DE SONDAJES : SORT - 1
Ahora reducción en 3D Versiones anteriores (2D) perderían puntos en superficies verticales. Particiones de grandes juegos de datos (>1,000,000 pts) para procesar grandes juegos de datos. Datos Originales Resultados anterior SORT Resultados Nuevo SORT

26 SECCIONES TRANSVERSALES Y VOLUMENES- 1
Los Métodos han sido modificados para manejar plantillas complejas. Filadelfia Pre y Post AEA 1/2/3 Norfolk Savannah Talud Izquierdo Centro Canal Talud Derecho Talud Centro Canal Izquierdo Centro Canal

27 SECCIONES TRANSVERSALES Y VOLUMENES- 2
Rutina Definir Profundidad Proyecto ha sido modificada. En 2011, mantenía el tope del banco y modificaba la pendiente lateral. En 2012, mantiene la pendiente y modifica el punto de tope del banco. Rutina Definir Profundidad Proyecto ha sido modificada. En 2011, mantenía el tope del banco y modificaba la pendiente lateral. En 2012, mantiene la pendiente y modifica el punto de tope del banco. 2011 2012

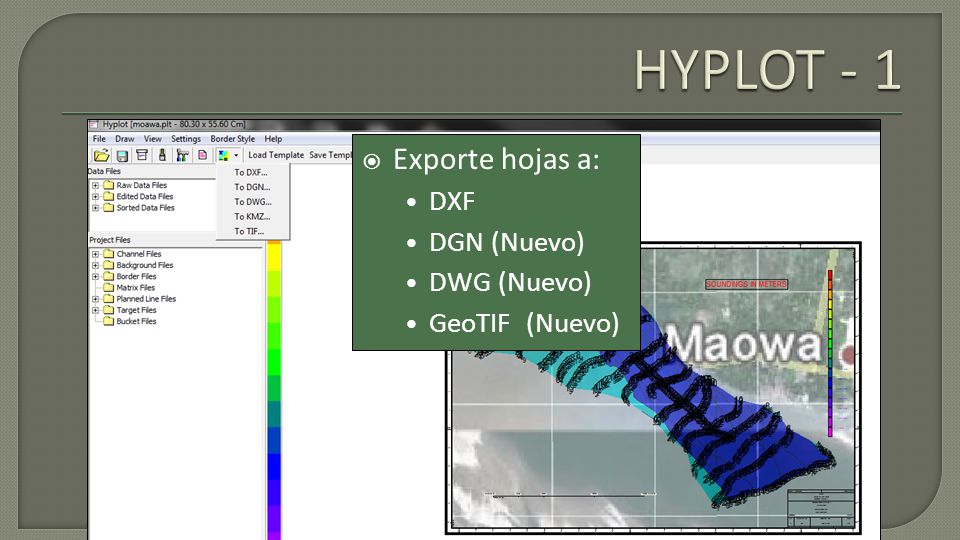

28 HYPLOT - 1 Exporte hojas a: DXF DGN (Nuevo) DWG (Nuevo) GeoTIF (Nuevo)

29 HYPLOT - 2 Exportación a DXF/DWG ahora incluye gráficas!

30 TIN MODEL - 1 Volúmen de Scour Face
Valor Z al borde del fondo (atras). Genera in Canal (CHN) Salve su CHN Vaya a Volúmen TIN vs CHN. Valor Z al borde superior (frente). Ancho

31 TIN MODEL - 2 Vistas de cortes transversales 2D mejoradas

32 TIN MODEL - 3 Nuevas Opciones de Volumen TIN vs CHN
Obtenga valores de ‘Rellenos’ Obtenga ‘Sobreprofundidad’ y Sobreprofundidad de Contorno’ para todos los CHN Agrupe datos en el reporte por: Caras Zonas Secciones Zonas y Secciones

33 TIN MODEL - 4 Rotación Previa del modelo para obtener mejores detalles en caras verticales Antes de crear el TIN, sus datos son proyectados en una superficie 2D. Esto puede crear problemas cuando tiene paredes verticales, puesto que datos con importantes diferencias de valores z son proyectados cerca del mismo punto. Al rotar el modelo antes de proyectarlo en la superficie 2D, puede obtener un mejor modelo para las áreas verticales.

34 TIN MODEL – 4 (con’t.) con Ajuste 3D sin Ajuste 3D
En Modificar – 3D TIN, rote su tin de manera que todos los puntos de datos se proyecten en una superficie 2D. Luego regenere el TIN

35 EDITOR ENC - 1 Nuevos Esquemas de color S-52 (viejo) Bathy Azul
Rojo-amarillo-verde Disponible para uso en: HYPACK SHELL SURVEY HYPLOT ENC EDITOR Bathy Azul S-52 Traditional Rojo-Amarillo-Verde

36 Ocultar Isobatas no usadas
EDITOR ENC - 2 Ocultar Isobatas no usadas El usuario puede elegir remover isobatas no asociadas con contornos someros, profundos o de seguridad.

37 EDITOR ENC - 3 Herramienta Planeación de Pilotaje
Actualice Carta despues de modificar: Valor Marea Holgura bajo la Quilla Margen Seguridad bajo la Quilla. Búsqueda de objetos que no provean holgura mínima.

38 UTILIDADES – DISEÑO AVANZADO CANALES
Re-escrito para HYPACK 2012 Mejores herramientas de diseño para taludes laterales y paredes verticales y horizontales. Convierte PLN a CHN Genera líneas planeadas Usa líneas planeadas existentes y exporta líneas con info de plantilla.

39 EDITOR ISOLINEAS Re-escrito para HYPACK 2012
Mejorado para eliminar vacíos entre líneas y rellenos sólidos después de mover los vértices. Suaviza isolíneas individualmente. Reduce número de puntos. Selecciona secciones de isolíneas para suavizamiento/reducción .

40 UTILITIDADES – LATENCIA MONOHAZ
Mantiene historial de las pruebas

41 UTILTIDADES – GEODESIA: LISTADO CONVERSION
Reemplaza el programa TEXT TO XY Convierte desde/hacia X-Y X-Y-Z Lat-Long (WGS-84) Lat-Long (Datum Local) Lat-Long-Altura Elipsoidal WGS84 Lat-Long-Altura Elipsoidal Local

42 UTILITIDADES: CLOUD Versiones 32 y 64-bit
Puede subdividir en grillas y revisar celdas individuales Multiples Deshacer

43 SIDE SCAN SIDE SCAN SURVEY Registra salida de Cable a archivo HSX
Registra Parámetros Remolque pescado TARGETING & MOSAICING Multiples ‘deshacer’ en Fase I Uso de procesadores Multi- core Auto-suavizamiento de rumbo, traqueo y traqueo del fondo

44 HYSWEEP® SURVEY Alarma de Velocidad del Sonido de Superficie
Incertidumbre de Rango incorporada al TPU Ventana vista costa se mueve a Izquierda o Derecha Multihaz IS TECHNOLOGIES Coreano Integrado Registra hasta 5,000 haces por ping

45 HYSWEEP: MBMAX (32-bit) Fase 1
Coloree lineas de traqueo de acuerdo con Calidad GPS Salve y lea archivos de configuración de ofsets Heave verdadero: entre múltiples archivos POSPAC/F-180: Seleccione campos a importar Recalcule posiciones y Mareas RTK usando geodesía de proyecto actualizada.

46 HYSWEEP: MBMAX (32-bit) Fase 2
Filtro Velocidad Min/Max Todos los estilos de presentación estan disponibles ahora en gráficas mejoradas. Datos de transdúceres Múltiples pueden ser coloreados por haz.

47 HYSWEEP: MBMAX (32-bit) Fase 3
Prueba Parcheo Redimensione ventanas Borre pruebas anteriores Ventana Survey Muestra archivos TGT Recorte datos usando un archivo BRD

48 HYSWEEP: MBMAX-64 Bit Utiliza procesadores de 64-bit.
Acceso de memoria Expandido permite cargar archivos más grandes. CLOUD incorporado en Fase 3 Ambas versiones 32-bit y 64-bit de MBMAX son distribuidas en HYPACK 2012

49 HYSWEEP®: MBMAX 64-bit Parámetros de lectura, info marea e info SV son combinadas en una sola página de ‘Configuración’. Ofsets pueden ser almacenados y rápidamente recuperados. Diferentes configuraciones pueden ser aplicadas a diferentes archivos.

50 HYSWEEP®: MBMAX 64-bit Fase 1 le permite revisar los parámetros brutos: Traqueos Velocidad de avance Heave-cabeco-rolido Marea (convencional, RTK, verdadera o promedio).

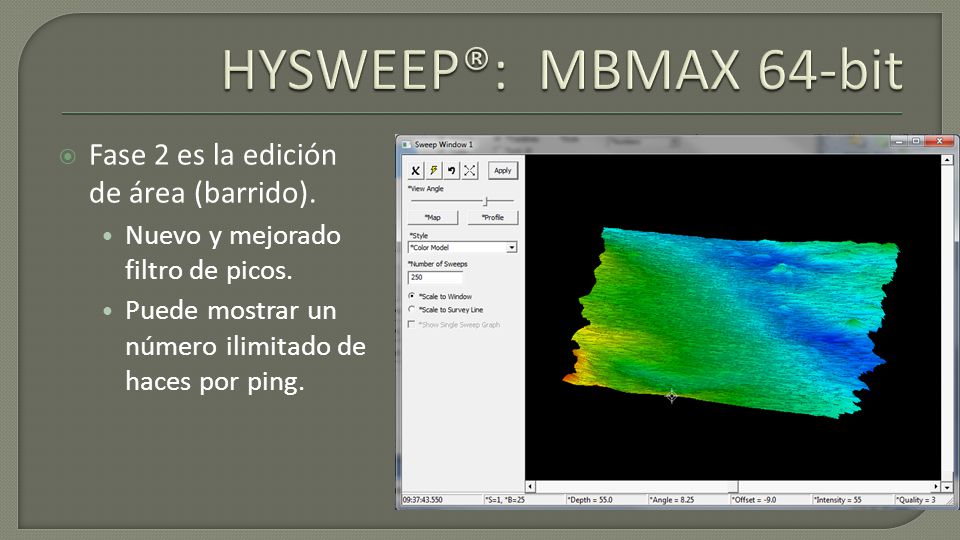

51 HYSWEEP®: MBMAX 64-bit Fase 2 es la edición de área (barrido).
Nuevo y mejorado filtro de picos. Puede mostrar un número ilimitado de haces por ping.

52 HYSWEEP®: MBMAX 64-bit Fase 3 Ventana CLOUD Ventana Perfil
Ventana Survey con límites secciones ‘cloud’ La Ventana Celda no se muestra en este ejemplo
