1 TeSys® modelo U El control, cada vez más potente
1

2 Sumario TeSys® modelo U
Mayor control de la potencia Simplicidad y rapidez ... sin olvidar los detalles Montaje e Instalación Comunicación al límite ... a partir de 15 Kw Referencias 2

3 El control y la Potencia con TeSys modelo U
Mayor Control de la Potencia El control y la Potencia con TeSys modelo U El arrancador TeSys modelo U, combina las funciones de Potencia y Control en un mismo concepto Potencia Control

4 ¡¡¡ Incluye Protección Térmica electrónica !!!
Mayor Control de la Potencia ¿ Qué es TeSys Modelo U ? Diagrama según NEC 430 & IEC ES UN ARRANCADOR MOTOR COMPACTO x Interruptor Funciones de un arranque motor Interrupción (Interrup. y Seccionam.) Protección contra corto-circuito(DPCC) Contactor (Conmutación) Protección contra sobrecarga TeSys modelo U proporciona esto y mucho más... DPCC Contactor Sobrecarga Motor ¡¡¡ Incluye Protección Térmica electrónica !!!

5 Mayor Control de la Potencia El Concepto ... opcional Base de potencia
Seccionador e Interruptor Unidad de Control Protección Térmica Y magnética opcional Contactos de estado Módulo de Aplicación Conmutación Notes : Módulos de aplicación y Accesorios

6 Mayor Control de la Potencia
Estándares Internacionales y Europeos : IEC/EN 60947 TeSys modelo d TeSys modelo U Interrupcción Interrupcción Seccionamiento Seccionamiento Protección contra corto-circuitos Protection court-circuit Protección contra corto-circuitos Control Control Protección contra sobre-cargas Notes : Protección contra sobre-cargas

7 Estándares Internacionales y Europeos : IEC/EN 60947 LA COORDINACIÓN
Mayor Control de la Potencia Estándares Internacionales y Europeos : IEC/EN LA COORDINACIÓN Definición El nivel de coordinación entre las protecciones y la conmutación se define mediante tests de condiciones extremas. Una vez la asociación de equipos pasan los tests estos podrán afirmar que tienen un nivel de coordinación . Ausencia de coordinación Los riesgos para el operador y los daños causados al equipo pueden ser importantes. Coordinación tipo 1 Sin riesgo para el operador. Es la solución “estándar”, la más utilizada. Antes de re-arrancar, puede ser necesario cambiar algún elemento. Coordinación tipo 2 Es una solución de altas prestaciones. Se acepta una débil soldadura de los contactos que pueden fácilmente ser separados. Coordinación Total o Continuidad de Servicio con TeSys U Es la solución de altas prestaciones. Se puede re-arrancar inmediatamente. Notes :

8 Mayor Control de la Potencia
Conformidad con estándares y certificaciones internacionales ESTÁNDARES IEC / EN UL 508 tipo E CSA C22-2 n°14 Tipo E Estándares nacionales y de Marina CERTIFICACIONES CE : Conformidad con las Directivas Europeas UL, CSA (USA, Canada) BV, GL, LROS, DNV… : Certificaciones para la marina mercante (Francia, Alemania, Gran Bretaña, Noruega…) PTB (Alemania) : Industria Química, Industria del petróleo Notes :

9 Mayor Control de la Potencia Claves de la oferta Diseño Compacto
45 mm de ancho en toda la oferta Máxima simplicidad Un 90% menos de referencias Esquemas eléctricos simplificados Máxima reducción de cableado Máxima flexibilidad Construcción modular Selección de módulos y unidades de control enchufables Ajuste y cambios hasta la puesta en marcha sin necesidad de descablear el equipo Inteligencia en el arrancador

10 Mayor Control de la Potencia Claves de la oferta
Base de Potencia, tamaño único hasta 32 A Amplio rango de protección térmica Amplio rango de tensiones de control AC/DC Unidades de Control Multitensión Unidades de control y protección enchufables, como también los módulos con funciones, contactos auxiliares y los accesorios de precableado Disipación de calor limitada (tecnología electrónica) Todas las funciones incluidas en un espacio de 45mm de ancho Notes : --Change the the picture Comparado con una solución tradicional ... Número de referencias dividido por 10 Cableado reducido al 60% Dimensiones de envolvente reducidas al 40%

11 Mayor Control de la Potencia La Oferta... Bases de Potencia
LUB LUB La base de potencia tiene las siguientes funciones : Apertura Seccionamiento/enclavamiento Interrupción manual Conmutación (contactor) Protección (térmica) Hasta 12A, 400v AC-3 Hasta 32A, 400v AC-3

12 …sin necesidad de herramientas
Mayor Control de la Potencia La Oferta... Unidades de Control Estándar Avanzada Multifunción Clase 10 Monofásica Clase 5..30 Monofásica, Trifásica Clase 10 Trifásica Clase 10 Trifásica Notes : Clase 20 Trifásica …sin necesidad de herramientas

13 Amplios Rangos de Corriente:
Mayor Control de la Potencia Unidad de Control Estándar Clase 10 Protección térmica (sobrecarga), en solo 6 regulaciones. Detección de desequilibrio de fases Protección magnética (corto-circuitos) Rangos de Tensión de Control 24V DC Bajo Consumo 24 AC 48/72V AC/DC 110/240V AC/DC Amplios Rangos de Corriente: 8 32 32A 4,5 12 18 0,15 0,35 1,25 3 0,6 1,4 5 1 2 4 6

14 Amplios Rangos de Corriente:
Mayor Control de la Potencia Unidad de Control Avanzada Clase 10 o 20 Protección térmica (sobrecargas), en solo 6 regulaciones Detección de desequilibrio de fases Protección magnética (corto-circuitos ) Reset manual o automático (sobrecarga) Prealarma térmica Diferenciación de fallos Indicación carga motor Rangos de Tensión de Control 24V Bajo Consumo 24 AC 48/72V AC/DC 110/240V AC/DC + módulos adicionales Amplios Rangos de Corriente: 8 32 32A 4,5 12 18 0,15 0,35 1,25 3 0,6 1,4 5 1 2 4 6

15 Amplios Rangos de Corriente:
Mayor Control de la Potencia Unidad de Control Multifunción Programable en local con el teclado frontal o de forma remota mediante PLC,PC,PDA Múltiples funciones de protección : subcarga fugas a tierra arranque prolongado … Clase 5 a 30, mono y trifásica Diagnóstico,estadísticas Rangos de Tensión de Control 24V DC + módulos adicionales Amplios Rangos de Corriente: 8 32 32A 4,5 12 18 0,15 0,35 1,25 3 0,6 1,4 5 1 2 4 6

16 Mayor Control de la Potencia Unidades de Control (funciones): Clase 10
LUC-A ... LUC-B.C.D.. LUC-M ... Clase 10 Clase 20 Clase 5..30 Monofásica Clase 10 solamente Cortocircuito Sobrecorriente Sobrecarga Térmica Ausencia de fase Desequilibrio de fases Fuga a Tierra (sólo del equipo) Subcarga,arranque prolongado, bloqueo,... Incorporado de serie Clase : La clase de disparo depende del tiempo de arranque motor. Con módulo

17 Mayor Control de la Potencia Unidades de Control (funciones):
LUC-A ... LUC-B.C.D.. LUC-M ... Reset Manual, Automático o remoto Diferenciación Ith - I> Diferenciación Ith - I> - I>> Alarma Térmica Carga Motor Registro Monitorización Todas las alarmas de protección Umbral de ajuste Comunicación de origen Comunicació mediante módulo Función TEST de disparo Incorporado de serie Con módulo

18 Función Digital/analógico
Mayor Control de la Potencia La Oferta Módulos de función, comunicación... Modbus ASi // Link Especiales 4..20mA 0..10V Alarma aplicación NO+NO NO+NC NC+NC comunicación Función Digital/analógico Notes : Contactos Auxiliares

19 Mayor Control de la Potencia Módulos de función
LUC-A ... LUC-B.C.D.. LUC-M ... Asociaciones con la U.C Alarma de sobrecarga (>105%), por anticipación de disparo térmico LUF W10 Visualizador de carga motor salida analógica: V LUF V1 Excepto monofásico Visualizador de carga motor salida analógica : mA LUF V2 Excepto monofásico Diferenciación del tipo de defecto ( Ith / Icc) y reset manual remoto LUF DH20 Diferenciación del tipo de defecto (Ith / Icc) y reset automático LUF DA10 Nota : Todas las funciones están integradas en la U.C multifunción y son accesibles mediante Modbus.

20 Mayor Control de la Potencia Módulos de función (ejemplo):
Visualizador carga motor (salida analógica) Tensión 0-10 V salida analógica, (conexión hembra suministrada) Corriente 4-20 mA salida analógica, (conexión hembra suministrada) LUF V2 LUF V1 Conexiones para el intercambio de información con la unidad de control Toma de alimentación 24V Alimentación auxiliar Señal de salida Señal de salida Alimentación 24V DC para reparto hasta 20mA 24V DC 0.5A max

21 Mayor Control de la Potencia La Oferta... Contactos de Estado
Permiten informar de: Estado de los polos Defecto Disponibilidad del producto Notes :

22 Mayor Control de la Potencia Contactos de estado Estado del Producto
Fuera de Servicio Disparo por cortocircuito Listo para funcionar Marcha Modo rearme manual Modo rearme automáti- co por defecto térmico Modo rearme a distancia Disparo por sobrecarga térmica Estado del Producto Posición de maneta Señalización Estado polos NO polos NC Defecto NO NC Disponible

23 Seccionador-Limitador Bloque Inversor Vertical
Mayor Control de la Potencia La Oferta se completa con ... Seccionador-Limitador Icc hasta 130KA a 440V en AC-3 Nuevos bloques de potencia... Notes : Bloque Inversor Vertical

24 Sumario TeSys® modelo U
Mayor control de la potencia Simplicidad y rapidez ... sin olvidar los detalles Montaje e Instalación Comunicación al límite ... a partir de 15 Kw Referencias 2

25 Simplicidad y rapidez Instalación más Rápida Reducción del
Número de referencias dividido por 10 Diseño más rápido por compacidad de la Oferta Librería AutoCad Montaje del arrancador sin herramientas, mediante módulos enchufables Reducción del Tiempo de diseño

26 Reducción de espacio de
Simplicidad y rapidez Instalación más Reducida Disipación térmica dividida por 4 Bobinas de Bajo Consumo Integración de todas las funciones de Protección, Control y Comunicación en los 45 mm de ancho de la base de potencia Revolucionario bloque inversor de 45 mm de ancho en vez de 90mm Reducción de espacio de hasta un 40%

27 Simplicidad y rapidez Instalación con menos Cableado Reducción de
Unidades de Control extraíbles Módulos de contactos auxiliares, funciones lógicas y Comunicación extraíbles Accesorios de pre-cableado extraíbles Diferenciación de los defectos Aplicativos, E/S etc... Indicación carga motor Alarma térmica Reducción de cableado de un 60%

28 Simplicidad y rapidez Inversor Innovador Bloque Inversor Paro
LU2B xxxx Bloque Inversor Paro Marcha sentido1/Sentido2 2 productos 5 cables 5 conexión(es)… No necesita enclavamiento mecánico

29 Simplicidad y rapidez Máxima Modularidad Modularidad
45 mm Definición en el último momento del tipo de comunicación y el control de la aplicación Protocolos de comunicación AS-i, Modbus, CanOpen DeviceNet, Profibus, FipI/O, Ethernet con la ayuda de una pasarela Click ! Módulos de Funciones Lógicas Módulos de Comunicación Modularidad y accesibilidad total

30 Simplicidad y rapidez Máxima Flexibilidad Máxima Flexibilidad
45 mm Selección en el último momento de la: Corriente nominal del motor Nivel de protección térmica Rango de tensión de la bobina Control de Aplicación Protocolo de comunicación Click ! Máxima Flexibilidad

31 Simplicidad y rapidez Evolución Total 3 tipos de Unidades de Control
45 mm Actualización de las prestaciones del arrancador en cualquier momento. Click ! 3 tipos de Unidades de Control Unidad de control estándar Unidad de control avanzada Unidad de control multifunción Multifunción Avanzada Estándar Evolución total

32 Sumario TeSys® modelo U
Mayor control de la potencia Simplicidad y rapidez ... sin olvidar los detalles Montaje e Instalación Comunicación al límite ... a partir de 15 Kw Referencias 2

33 ...sin olvidar los detalles

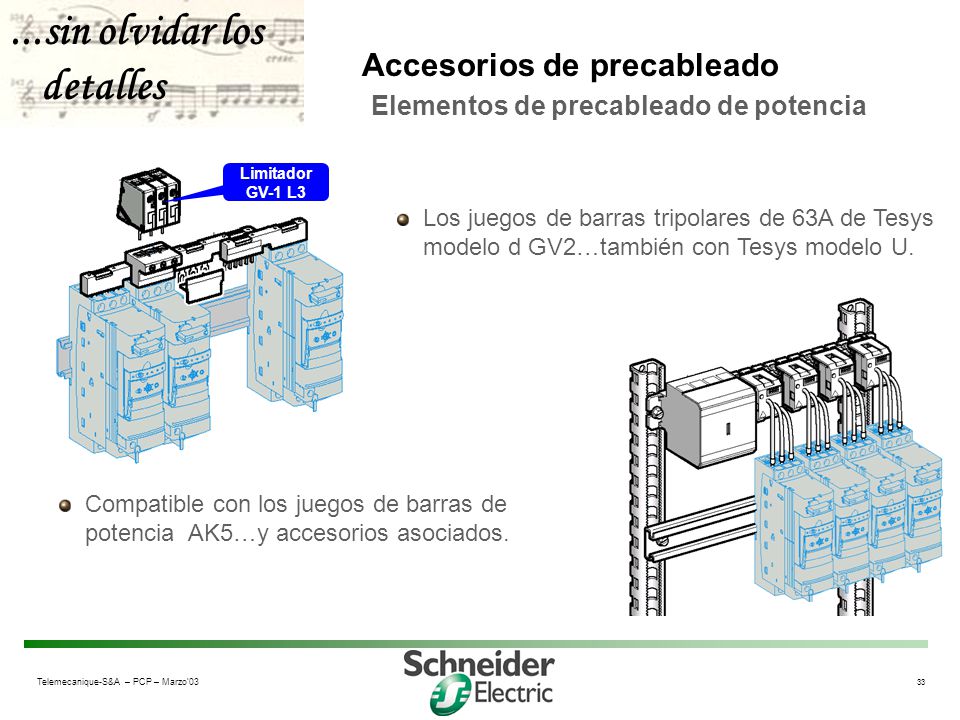

Accesorios de precableado Elementos de precableado de potencia Los juegos de barras tripolares de 63A de Tesys modelo d GV2…también con Tesys modelo U. Limitador GV-1 L3 Compatible con los juegos de barras de potencia AK5…y accesorios asociados.

34 ...sin olvidar los detalles
Accesorios de Instalación Mando prolongado Control puerta frontal : IP 55 Maneta negra con banda azul Maneta roja con banda amarilla

35 = ...sin olvidar los detalles
Accesorios de precableado Elementos de precableado de la bobina = Módulo de comunicación Contactos de estado Envío de información Sin cableado Sin diagrama Sin error

36 Sumario TeSys® modelo U
Mayor control de la potencia Simplicidad y rapidez ...sin olvidar los detalles Montaje e Instalación Comunicación al límite ...a partir de 15 Kw Referencias 2

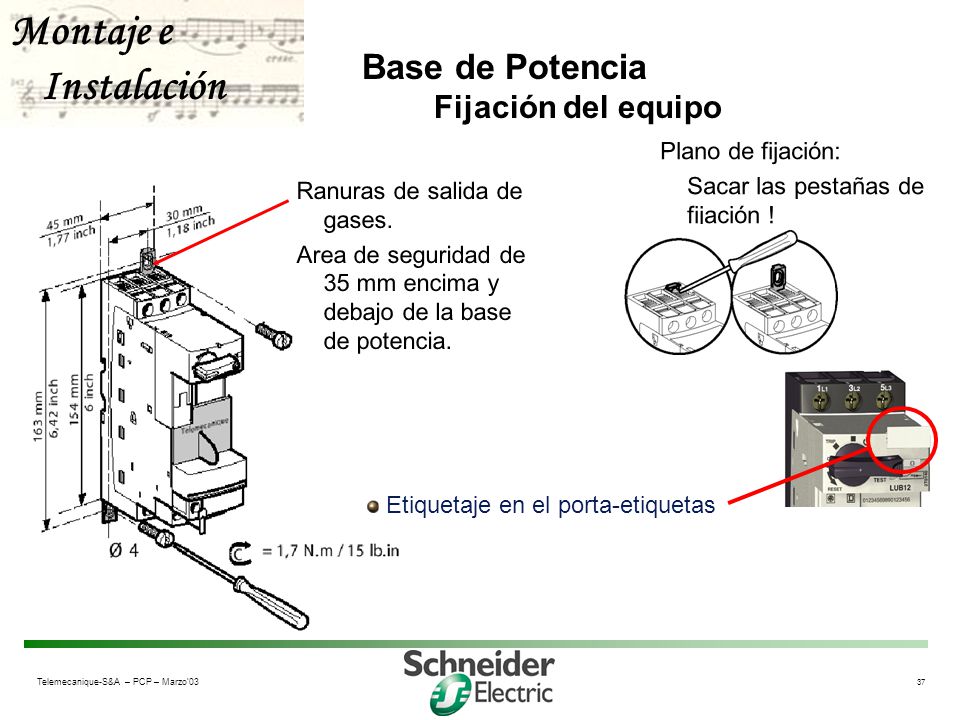

37 Montaje e Instalación Base de Potencia Fijación del equipo
Plano de fijación: Sacar las pestañas de fijación ! Ranuras de salida de gases. Area de seguridad de 35 mm encima y debajo de la base de potencia. Etiquetaje en el porta-etiquetas

38 Precableado de la bobina
Montaje e Instalación Implementación de Oferta Global Precableado de bobina Los precableados de la bobina son compatibles solamente con los módulos de comunicación. 2 sentidos de marcha 1 sentido de marcha Base de potencia sin conexión Base de potencia y bloque inversor sin conexión Precableado de la bobina

39 Montaje e Instalación Implementación de Oferta Global
Bornas Bloque aislante Base de Potencia Bloque inversor Unidad de Control Precableado de Contro Módulo Función Sistema de cierre: La UC > 12A no se puede poner en una base de 12 A. La maneta rotativa cubre este área, impidiendo su extracción cuando el arrancador-controlador está conectado.

40 Precableado de control
Montaje e Instalación Bloque Inversor Montaje superpuesto Montaje yuxtapuesto Terminales de conexión bajo la base de potencia Instalación sobre carril DIN Gancho de la extensión de cierre Conducto de los gases saturados de la base de potencia 1 2 4 3 Bloque inversor Precableado de control Bornas 5 Instalación sobre carril DIN Paso de los cables bajo el bloque Pestañas para fijación en bandeja 7 6 Bloque inversor Bornas

41 Montaje e Instalación Bloque Seccionador-Limitador Puntos de Implementación 3 Pestaña de desbloqueo del cartucho del limitador enclavado con la posición abierta del seccionador 1 Terminales de conexión sobre la base base de potencia 4 Ranura de la pestaña de accionamiento del limitador. 2 Pestaña que permite el montaje del producto sobre la base de la potencia 5 Paso de gases saturados

42 Sumario TeSys® modelo U
Mayor control de la potencia Simplicidad y rapidez ...sin olvidar los detalles Montaje e Instalación Comunicación al límite ...a partir de 15 Kw Referencias 2

43 Comunicación al límite
Principales Redes y Buses Data networks (Data Bus) Control de proceso Local area networks (Field Bus) ETHERNET CANopen FIPWAY ETHERNET Fieldbus Interbus S ( Device Bus) DEVICE NET Sensor actuador FIPIO PROFIBUS-DP Control de máquina ( Sensor Bus) MODBUS AS-i Sofisticado Simple

44 Módulo de comunicación
Comunicación al límite Módulos de Comunicación Topología bus Etc… Módulo de comunicación Derivacionesbus

45 Enlace entre splitters
Comunicación al límite Módulos de Comunicación Topología estrella mediante Splitter Terminal de línea Enlace entre splitters Al PLC... Etc…

46 Cableado MODBUS mediante ‘tes’ o splitter MODBUS
Comunicación al límite Módulos de Comunicación mediante pasarelas Módulo MODBUS Conexión de red de alto nivel : LUFP1 : FIPI/O LUFP7 :DeviceNet LUFP9 :Profibus-DP Conexión maestro MODBUS Cableado MODBUS mediante ‘tes’ o splitter MODBUS

47 Comunicación al límite
TeSys Modelo U Módulo AS-i (panel frontal) Canal para programación por infrarrojos On : Defecto de comunicación Parpadeo : Defecto de aplicación ASILUF C5 AS-i Power ON Clip de conexión infrarrojo Salidas para controlar el arrancador-controlador (Conector hembra suministrado) Alimentación auxiliar de 24 VDC Conexión al bus

48 Comunicación al límite
TeSys Modelo U Módulo MODBUS Panel Frontal Módulo de status Tensión 24 VDC LUL C031 Comunicación activa Direccionamiento: Codificación binaria de la dirección El bit de menos peso en el lado izquierdo Direccionamiento mediante switches Conexión MODBUS RJ45 apantallado 1 2 3 4 5 ON LSB MSB Salidas de control del arrancador-controlador (Conexión hembra suministrada) Salidas controladas mediante Modbus Alimentación Auxiliar 24V (salidas) Alimentación auxiliar 24V (entradas) Ejemplo con dirección de esclavo = 5

49 Comunicación al límite
TeSys Modelo U Módulo MODBUS Datos accesibles Con unidad de control LUC-Mxx (MULTIFUNCIÓN): Estado y control del arranque motor. Entrada de parámetros y visualización de todas las funciones. Con unidad de control LUC-B/C/Dxx (AVANZADA): Acceso a los módulos de función. Early warning, Indicación de carga motor, diferenciación de defectos Con unidad de control LUC-A (ESTÁNDAR): Sólo estado y control del arranque motor. LUL C031

50 Comunicación al límite
Accesorios de Comunicación Pasarela / Splitter Pasarela Splitter Transforma el Bus del cliente a ModBus. Formateados para TeSys modelo U, están preparadas para funcionar directamente (Plug & Play). Agrupa hasta 8 arrancadores-controladores y permite una conexión estándar con un PLC conexión paralelo: LU9G02 PLC Modbus : LU9GC3

51 Comunicación al límite
Accesorios de Comunicación Direccionamiento Software Power Suite en PC y PDA, para configuración de parámetros y lectura de datos de la unidad de control multifunción. Tesys modelo U en ASi Programación por infrarrojos ASITERIR1 Programación eléctrica XZMG12 permite el cableado sin el PLC. O Terminal de configuración ASITERV2 30V ASi Terminal de direccionamiento XZMC11 Derivaciones XZCG0142

52 Sumario TeSys® modelo U
Mayor control de la potencia Simplicidad y rapidez ...sin olvidar los detalles Montaje e Instalación Comunicación al límite ...a partir de 15 Kw Referencias 2

53 100% Control ...a partir de 15 Kw El controlador Hasta 15 Kw
TORO Más de 15Kw Hasta 15 Kw Instalación simplificada Personalización posterior Control de la aplicación Integración en los sistemas de automatización 100% Control

54 ...a partir de 15 Kw La Base del Controlador
Con la ayuda de una protección magnética y un contactor proporciona las mismas funciones que un arrancador-controlador Tesys modelo U. Por encima de 32 A asegura « control y protección » del arranque motor Protecciones Todas las protecciones cubiertas por las unidades de control avanzada y multifunción excepto el cortocircuito. Control Todas la funcionalidades cubiertas por las unidades de control asociadas a los módulos, excepto los contactos auxiliares. 2 contactos (13/14 y 23/24) que dependen del estado de la U.C y del estado de A1/A2, control del contactor del arranque motor.

55 ...a partir de 15 Kw El Concepto
Integración en sistemas de automatización Diferentes tamaños etc.. C . T. Ethernet TCP/IP

56 Sumario TeSys® modelo U
Mayor control de la potencia Simplicidad y rapidez ...sin olvidar los detalles Montaje e Instalación Comunicación al límite ...a partir de 15 Kw Referencias 2

57 Referencias Así de fácil Bases de potencia Unidades de control
LUB12 Arrancador directo LUC    LUB32 Unidad de control (tipo)  ESTÁNDAR A AVANZADA clase 10, trifásica B clase 10, monofásica C clase 20, trifásica D MULTIFUNCIÓN M LU2B12  Rango ajuste  0,15...0,6 A X6 0,35...1,4 A 1X 1, A 05 A 12 4, A 18 A 32 Arrancador inversor Tensión de control  24 V DC BL 24 V AC B V AC/DC ES V AC/DC FU LU2B32 

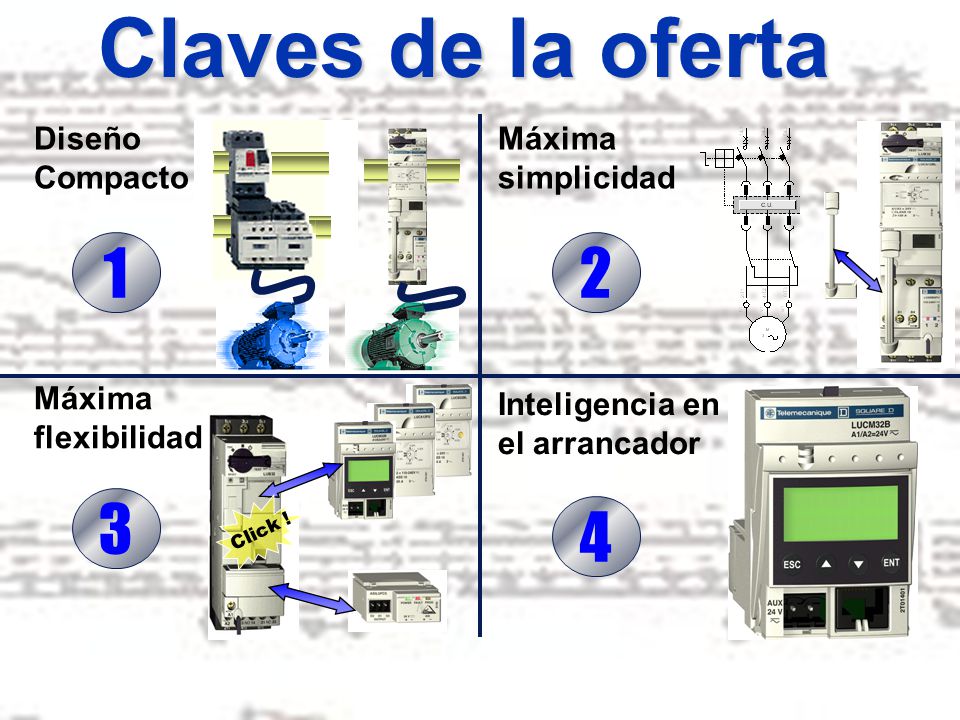

58 Claves de la oferta 1 2 3 4 Diseño Compacto Máxima simplicidad
Máxima flexibilidad Click ! 3 Inteligencia en el arrancador 4
