1 Sergio Cárcel Fernando Víctor Alonso Egido Edgar Guaza Mayo
Organización de Computadores Arquitectura Intel Sergio Cárcel Fernando Víctor Alonso Egido Edgar Guaza Mayo

2 Historia Intel fue creada en 1968 por Gordon Earl Moore y Robert Noyce. La que empezó creando el corazón de calculadoras se ha convertido en estos 40 años en la empresa más importante en lo que a microprocesadores se refiere. Tanto es así que se llegó a conocer al modelo de ordenador por el nombre de su microprocesador Intel.

3 Historia El i8086 fue uno de los primeros microprocesadores de 16 bits diseñados por Intel. Fueron el inicio y los primeros miembros de la arquitectura X86, actualmente usada en muchos computadores aunque empiezan a predominar los X64. El trabajo de desarrollo para el i8086 comenzó en la primavera de 1976 y el chip fue introducido en el mercado en el verano de 1978.

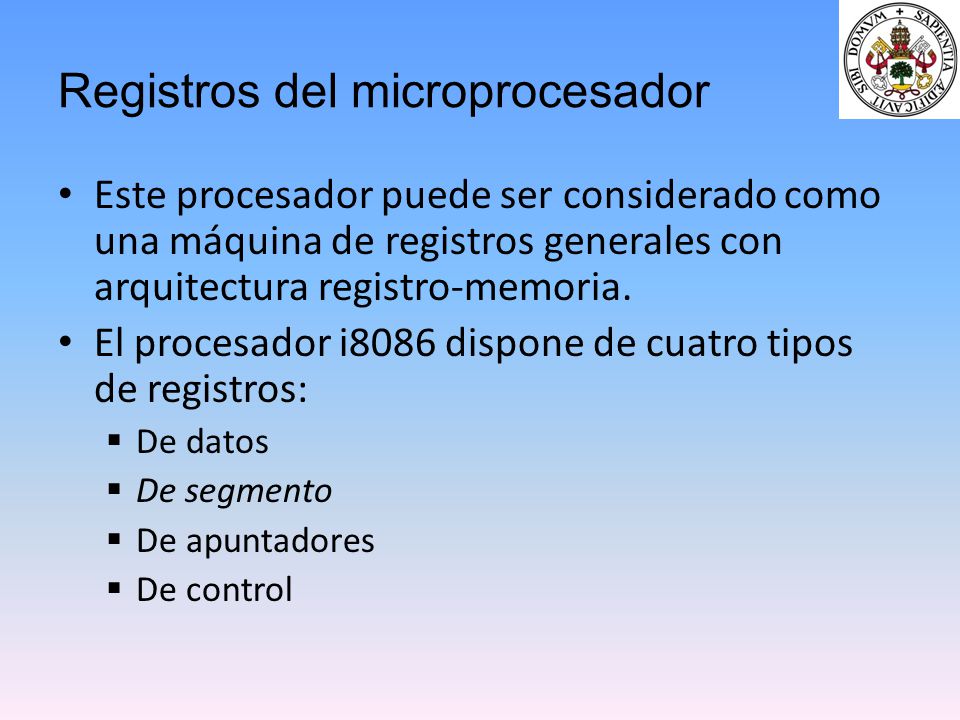

4 Registros del microprocesador
Este procesador puede ser considerado como una máquina de registros generales con arquitectura registro-memoria. El procesador i8086 dispone de cuatro tipos de registros: De datos De segmento De apuntadores De control

5 Registros de Datos EAX AX AH AL EBX BX BH BL ECX CX CH CL EDX DX DH DL
Extended 16 bits 8bits 8bits Esta formado por 16 bits y cada uno de ellos se puede separar en dos registros de 8 bits. Sus nombres son AX, BX, CX y DX EAX AX AH AL EBX BX BH BL ECX CX CH CL EDX DX DH DL

6 Registros apuntadores
Extended 32 bits Son 4: SI (índice fuente) DI (índice destino) SP (apuntador de pila) BP (apuntador base) ESP EBP ESI EDI

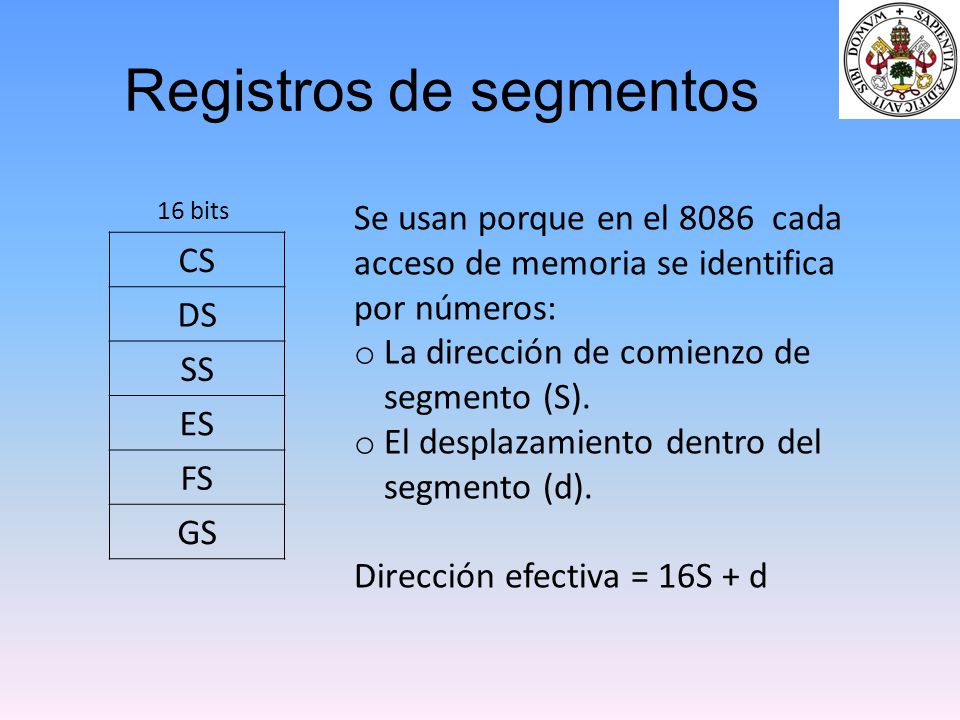

7 Registros de segmentos
16 bits Se usan porque en el cada acceso de memoria se identifica por números: La dirección de comienzo de segmento (S). El desplazamiento dentro del segmento (d). Dirección efectiva = 16S + d CS DS SS ES FS GS

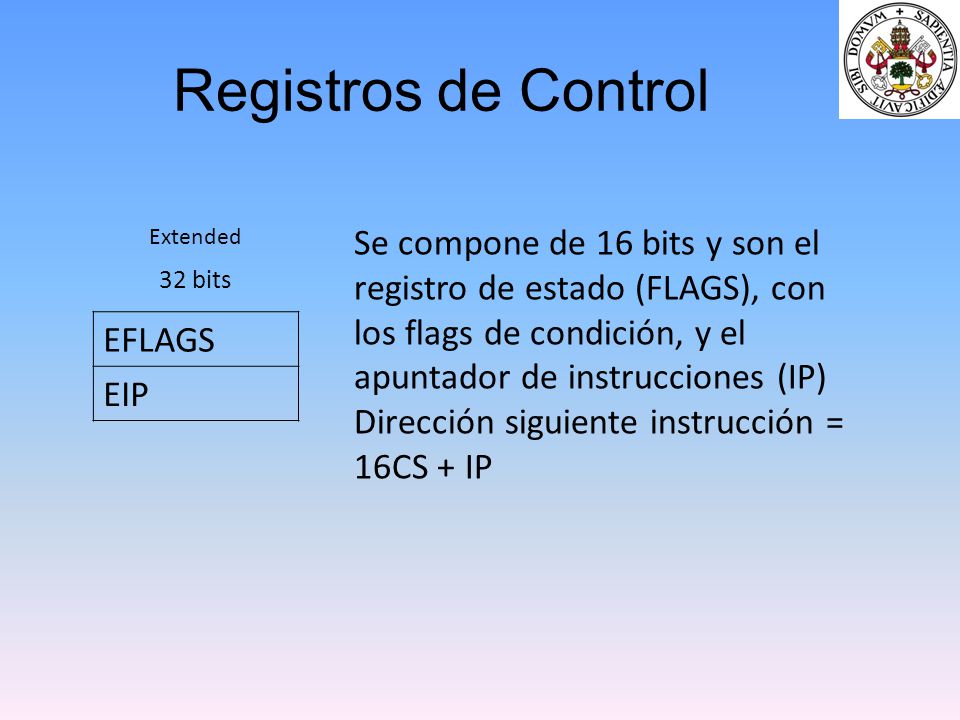

8 Registros de Control EFLAGS EIP
Extended Se compone de 16 bits y son el registro de estado (FLAGS), con los flags de condición, y el apuntador de instrucciones (IP) Dirección siguiente instrucción = 16CS + IP 32 bits EFLAGS EIP

9 Evolución de los derivados del 8086 de Intel
Nombre Año Bus de datos Espacio de direcciones Comentarios Real Virtual 8086 1978 16 1M - Primer procesador de 16 bits 8088 1980 8 Bus de 8 bits 80186 1982 8086 +gestión de E/S 80188 80286 16M 1G 8086 +gestión de memoria 80386 1985 32 4G 64T Registros de 32 bits 80386SX 1988 80386 con bus de 16 bits 80386SL 1990 80386SX de bajo consumo 80486 1989 coprocesador y caché 80486SX 1991 80486 sin coprocesador Pentium 1993 Procesador paralelo y núcleo

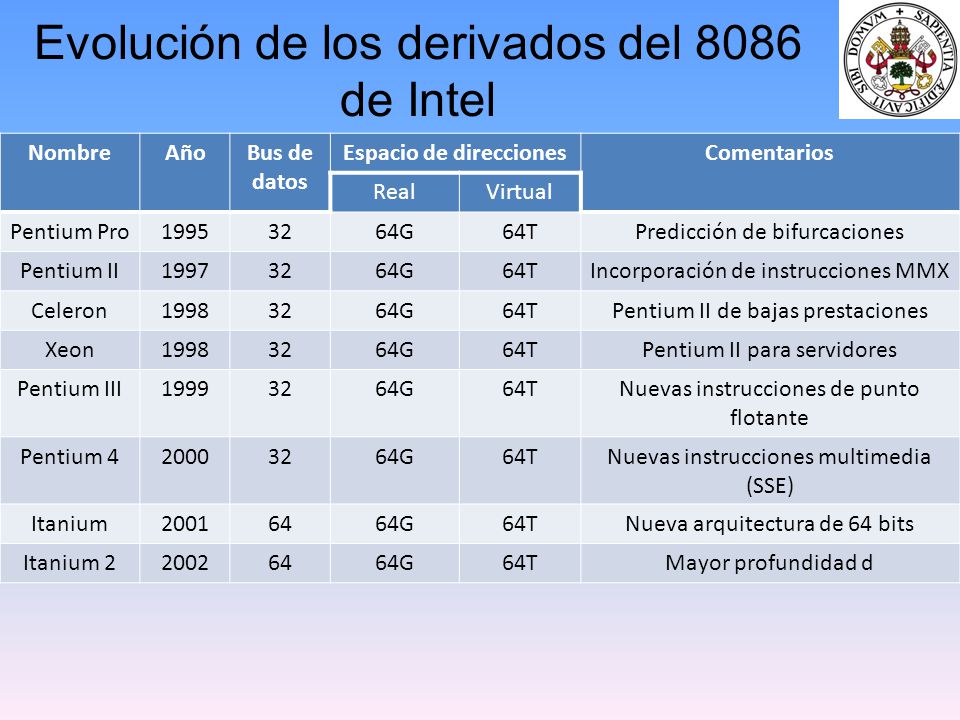

10 Evolución de los derivados del 8086 de Intel
Nombre Año Bus de datos Espacio de direcciones Comentarios Real Virtual Pentium Pro 1995 32 64G 64T Predicción de bifurcaciones Pentium II 1997 Incorporación de instrucciones MMX Celeron 1998 Pentium II de bajas prestaciones Xeon Pentium II para servidores Pentium III 1999 Nuevas instrucciones de punto flotante Pentium 4 2000 Nuevas instrucciones multimedia (SSE) Itanium 2001 64 Nueva arquitectura de 64 bits Itanium 2 2002 Mayor profundidad d

11 8086 Puede trabajar con datos de 8 y de 16 bits sin restricciones de alineación pero la máquina es más eficiente si las palabras se encuentran en dirección par. La forma en que almacena los bytes es little-endian.

12 Derivados del 8086 Entre sus derivados se encuentran el 8088, internamente igual pero con un bus de datos externo de 8 bits. El tiene incrementada su memoria direccionable en 16 Mb. El Pentium posee muchos elementos de los grandes computadores como el proceso paralelo, arquitectura RISC, etc.

13 80386 y 80486 Tienen una característica muy importante que la posiblidad de funcionamiento en tres modos diferentes: -El modo real. -El modo totalmente compatible con el El modo protegido.

14 Algunos procesadores x86
80836 también conocido por 386 Año de lanzamiento: 1985 Primer procesador x86 de 32 bits 4 GB de memoria máxima 16 – 33 MHz de frecuencia de reloj Transistores 4 Modelos diferentes ( SX, DX, SL, EX)

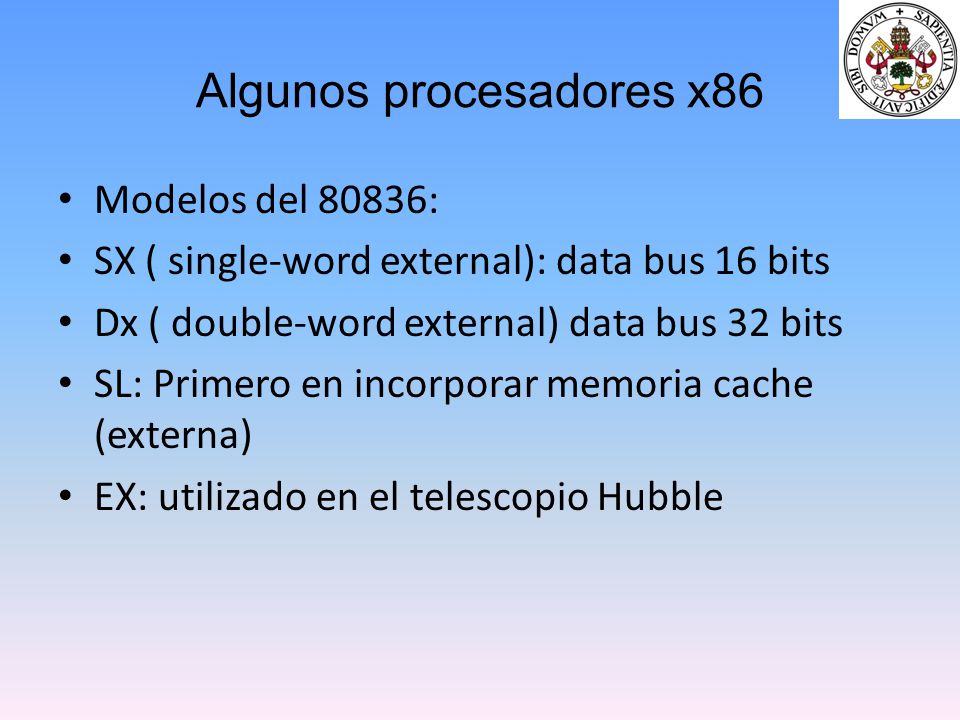

15 Algunos procesadores x86
Modelos del 80836: SX ( single-word external): data bus 16 bits Dx ( double-word external) data bus 32 bits SL: Primero en incorporar memoria cache (externa) EX: utilizado en el telescopio Hubble

16 Algunos procesadores x86
Pentium Año de lanzamiento: 1993 De 32 bits y 4GB de memoria máxima Primer x86 capaz de ejecutar 2 instrucciones en paralelo Cache L1 de 8+8KB y L2 en la placa base 60 – 200 MHz de frecuencia de reloj

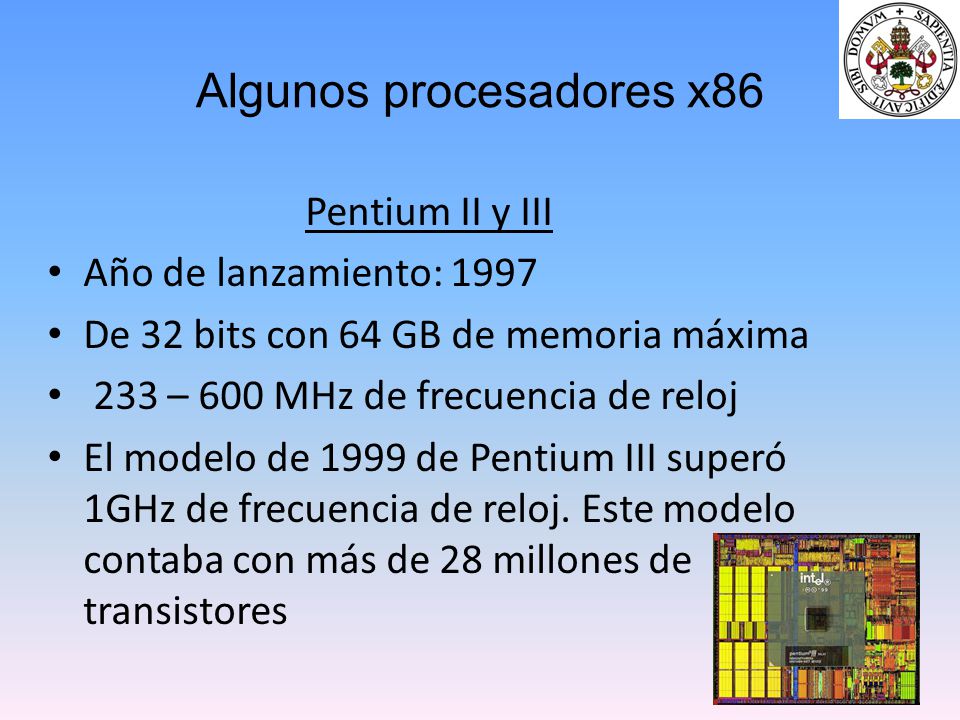

17 Algunos procesadores x86
Pentium II y III Año de lanzamiento: 1997 De 32 bits con 64 GB de memoria máxima 233 – 600 MHz de frecuencia de reloj El modelo de 1999 de Pentium III superó 1GHz de frecuencia de reloj. Este modelo contaba con más de 28 millones de transistores

18 Algunos procesadores x86
Celeron y Xeon Lanzados en 1998 De 32 bits con 4GB de memoria máxima Empleados principalmente en servidores y estaciones de trabajo Basados en Pentium II pero sin memoria L2 300 – 533 MHz de frecuencia de reloj

19 Algunos procesadores x86
Extensión del conjunto de instrucciones x86 para manejar direcciones de 64 bits Desarrollado por AMD Intel 64 (variación de Pentium IV) primer Intel de 64 bits Algunos procesadores de varios núcleos (Core 2 Duo, ix, …)

20 IBM PC Serie lanzada en 1981 Gran éxito comercial, lo que catapultó a Intel Procesador (8088 salvo en los modelos AT y XT que usaban el 286) En 1987 fue sustituida por la serie PS/2 8088: 16 bits y 4.77 MHz de frecuencia 286: 16 bits y 6-25 MHz de frecuencia

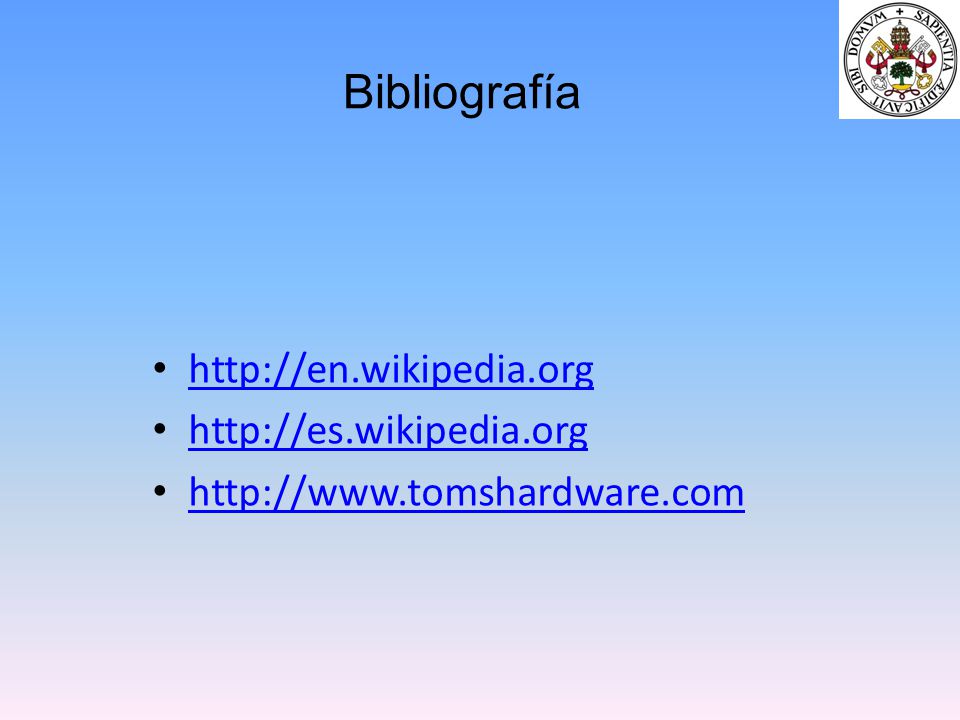

21 Bibliografía http://en.wikipedia.org http://es.wikipedia.org
