Cadie-Cadiem Catya APRINAT Anteproyecto Reactivación del Segmento Industrial Nacional de las Telecomunicaciones.

Presentaciones similares


Presentación del tema: "Cadie-Cadiem Catya APRINAT Anteproyecto Reactivación del Segmento Industrial Nacional de las Telecomunicaciones."— Transcripción de la presentación:

1

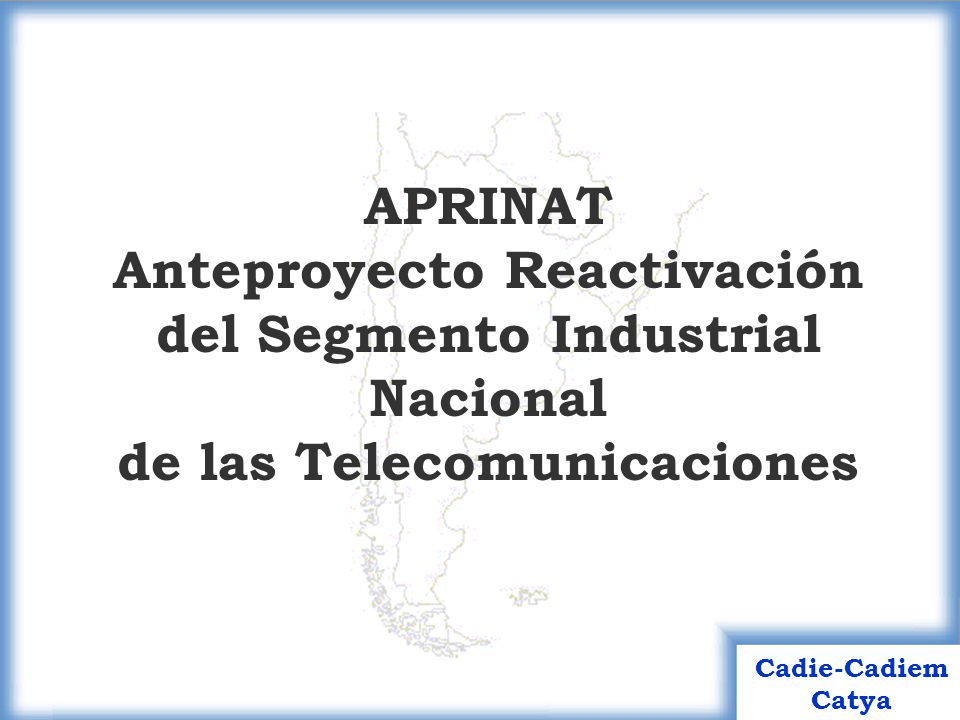

2 Cadie-Cadiem Catya APRINAT Anteproyecto Reactivación del Segmento Industrial Nacional de las Telecomunicaciones

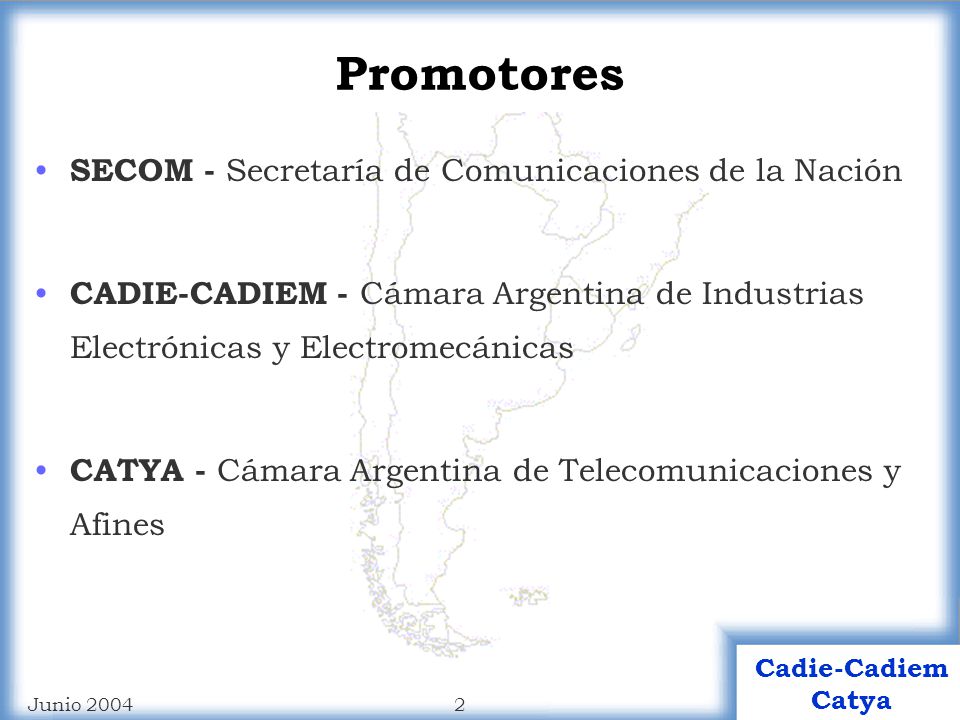

3 2 Cadie-Cadiem Catya Junio 2004 Promotores SECOM - Secretaría de Comunicaciones de la Nación CADIE-CADIEM - Cámara Argentina de Industrias Electrónicas y Electromecánicas CATYA - Cámara Argentina de Telecomunicaciones y Afines

4 3 Cadie-Cadiem Catya Junio 2004 Objetivos Plan Desarrollo del Segmento Industrial Nacional de Telecomunicaciones. Construcción de una Red de Telecomunicaciones que vincule las Cooperativas de Servicios Públicos del país y otros. Instalación de nuevos accesos de Clientes. Brindar el servicio básico telefónico y acceso a Internet a toda la comunidad.

5 4 Cadie-Cadiem Catya Junio 2004 Objetivos (cont.) Plan Acceso a los servicios de educación a distancia Capacitación del personal en las nuevas tecnologías Servicios de datos y banda ancha Recuperación de la mano de obra calificada Universidad en las Empresas

6 Cadie-Cadiem Catya Diagrama de la Red

7 6 Cadie-Cadiem Catya Junio 2004 Cobertura Aproximadamente Km de fibra óptica y/o enlaces de radio. Alcance a todo el país. Un anillo principal y seis anillos regionales.

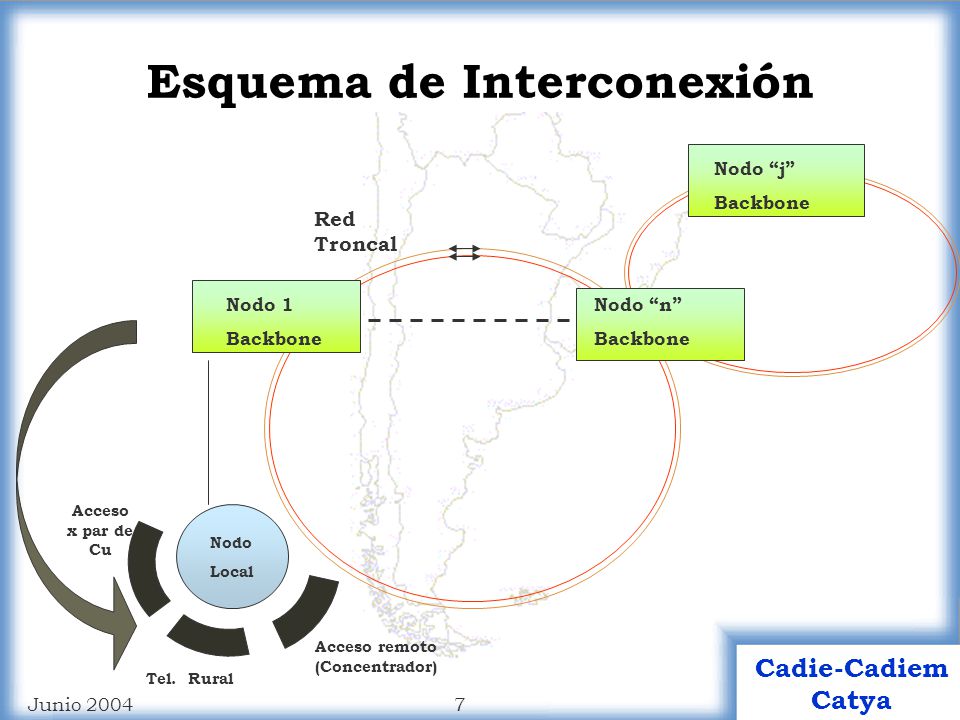

8 7 Cadie-Cadiem Catya Junio 2004 Red Troncal Nodo 1 Backbone Nodo n Backbone Nodo j Backbone Esquema de Interconexión Acceso x par de Cu Acceso remoto (Concentrador) Tel. Rural Nodo Local

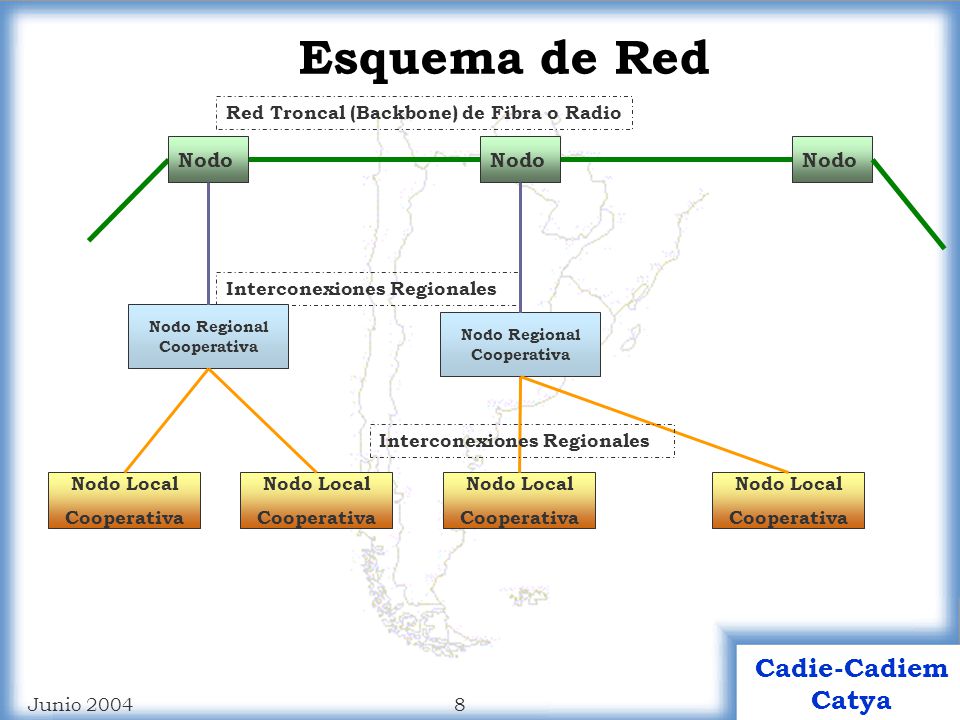

9 8 Cadie-Cadiem Catya Junio 2004 Esquema de Red Red Troncal (Backbone) de Fibra o Radio Nodo Interconexiones Regionales Nodo Regional Cooperativa Nodo Regional Cooperativa Nodo Local Cooperativa Nodo Local Cooperativa Nodo Local Cooperativa Nodo Local Cooperativa Interconexiones Regionales

10 Cadie-Cadiem Catya Red Troncal e Interconexiones Regionales

11 10 Cadie-Cadiem Catya Junio 2004 Construcción La Red Troncal será construída mediante fibra óptica, con la alternativa de equipos de radio para cuando razones de técnicas o económicas lo aconsejen. Entre el Nodo Local y el Nodo de Interconexión a la Red Troncal (o Backbone) se instalarán enlaces mediante equipamiento de radio o fibra óptica. En todos los casos se tratará de utilizar infraestructura existente, tanto para el tendido de la fibra óptica (por ejemplo postes) como para el equipamiento de radio (mástiles).

12 11 Cadie-Cadiem Catya Junio 2004 Equipamiento Radioenlaces Digitales de Media y Alta Capacidad Equipos de Transmisión por Fibra Optica Cables de Fibra Optica Plantel Exterior Postes y Obras Civiles Instalación y Puesta en Servicio Capacitación Operación y Mantenimiento

13 Cadie-Cadiem Catya Nodos Locales Telefonía y Acceso a Internet

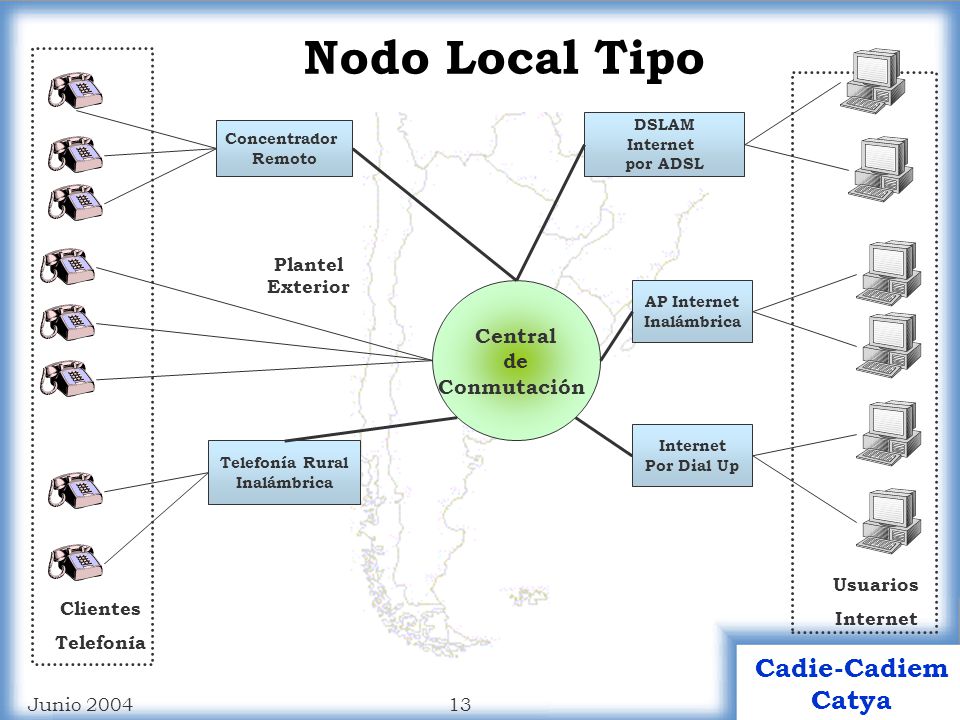

14 13 Cadie-Cadiem Catya Junio 2004 Central de Conmutación Nodo Local Tipo AP Internet Inalámbrica Usuarios Internet DSLAM Internet por ADSL Internet Por Dial Up Concentrador Remoto Telefonía Rural Inalámbrica Clientes Telefonía Plantel Exterior

15 14 Cadie-Cadiem Catya Junio 2004 Telefonía Centrales de Conmutación Concentradores Remotos Teléfonos Sistemas Inalámbricos para Telefonía Rural Plantel Exterior Postes y Obras Civiles Instalación y Puesta en Servicio Capacitación Operación y Mantenimiento

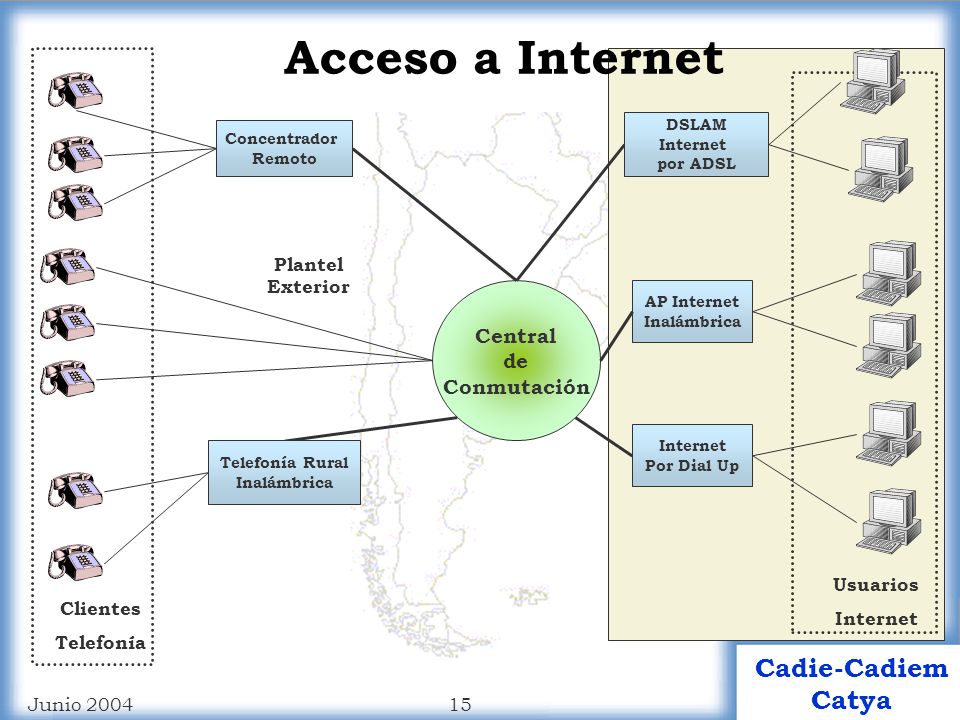

16 15 Cadie-Cadiem Catya Junio 2004 Central de Conmutación Acceso a Internet AP Internet Inalámbrica Usuarios Internet DSLAM Internet por ADSL Internet Por Dial Up Concentrador Remoto Telefonía Rural Inalámbrica Clientes Telefonía Plantel Exterior

17 16 Cadie-Cadiem Catya Junio 2004 Acceso a Internet Servidores y Equipos de Nodos Equipos Centrales para Acceso de Banda Ancha ADSL (DSLAM) Modems ADSL Equipos Centrales para Acceso Inalámbrico de Banda Ancha Equipos de Cliente para Acceso Inalámbrico de Banda Ancha Instalación y Puesta en Servicio Capacitación Operación y Mantenimiento

18 Cadie-Cadiem Catya Recursos Humanos

19 18 Cadie-Cadiem Catya Junio 2004 Servicios requeridos para la implementación Anteproyecto y estudios de factibilidad para definición de las distintas etapas y las zonas a cubrir. Ingeniería de detalle de cada parte del proyecto. Ingeniería de fabricación de equipos. Mano de obra de fabricación, instalación y puesta en servicio. Operación y mantenimiento de la red en todo el país. Capacitación a operadores y usuarios finales, en forma local y a distancia.

20 Cadie-Cadiem Catya Implementación Plan

21 20 Cadie-Cadiem Catya Junio 2004 Primer Año Estudio de integración con proyectos existentes. Anteproyecto y estudio de factibilidad Plan de Inversión. Definición del Proyecto. Plan de Obras. Volumen de fabricación. Recursos para estudio e implementación. Proyecto a nivel ingeniería.

22 21 Cadie-Cadiem Catya Junio 2004 Fase 1 (18 meses) Backbone principal Backbones secundarios por zonas, con foco en parte de las provincias de Buenos Aires, Santa Fe y Córdoba Sistemas de Interconexión de nodos regionales. Nodos locales Capacitación

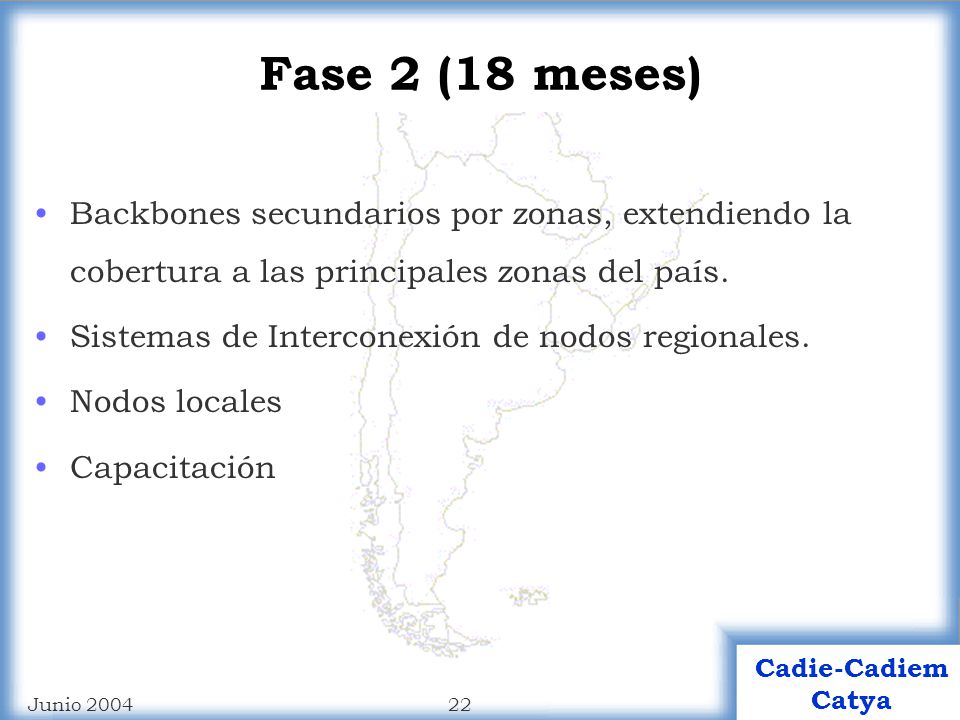

23 22 Cadie-Cadiem Catya Junio 2004 Fase 2 (18 meses) Backbones secundarios por zonas, extendiendo la cobertura a las principales zonas del país. Sistemas de Interconexión de nodos regionales. Nodos locales Capacitación

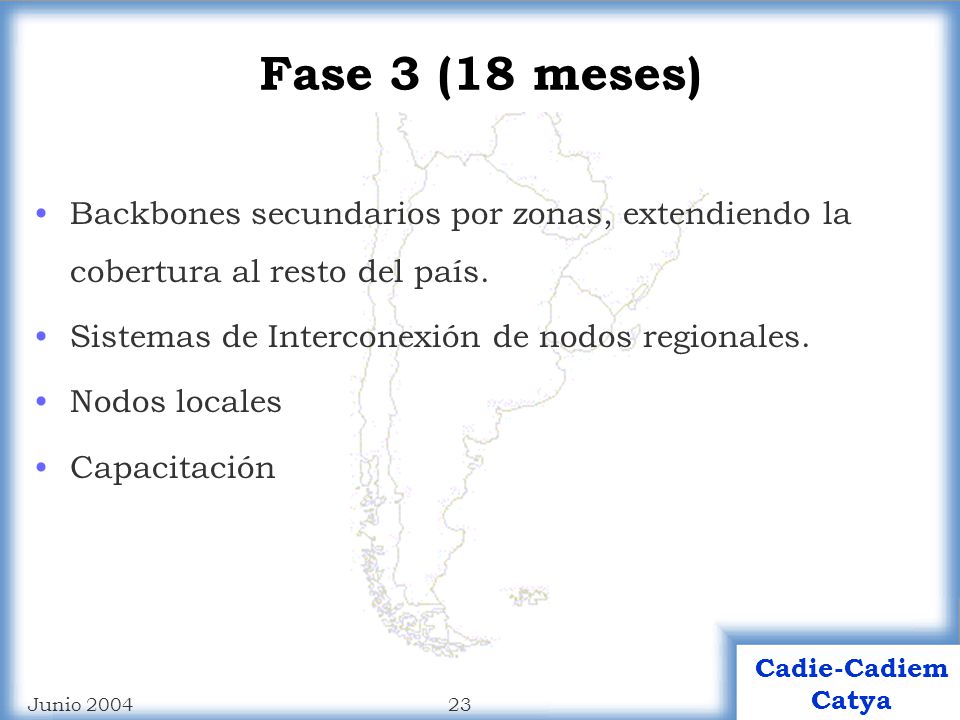

24 23 Cadie-Cadiem Catya Junio 2004 Fase 3 (18 meses) Backbones secundarios por zonas, extendiendo la cobertura al resto del país. Sistemas de Interconexión de nodos regionales. Nodos locales Capacitación

25 Cadie-Cadiem Catya Aspectos Económicos

26 25 Cadie-Cadiem Catya Junio 2004 Montos de Inversión CONCEPTOMONTO (USD) Anteproyecto e Ingeniería de Factibilidad Ingeniería Capacitación Obras Civiles (estimado) Gerenciamiento Backbone Interconexión Regional Nodos Locales TOTAL NOTA: No contempla Operación y Mantenimiento

27 26 Cadie-Cadiem Catya Junio 2004 Generación de Nuevos Puestos de Trabajo (Directos) CONCEPTO CANTIDAD (MESES HOMBRE) Anteproyecto e Ingeniería de Factibilidad300 Ingeniería9.000 Capacitación6.000 Obras Civiles6.000 Gerenciamiento7.000 Backbone Interconexión Regional Nodos Locales TOTAL NOTA: No contempla Operación y Mantenimiento

28 27 Cadie-Cadiem Catya Junio 2004 Recursos Financieros Fondo Fiduciario Fondo Servicio Universal Aportes Gobierno Nacional Aportes Gobiernos Provinciales Ingresos propios de la operación de la red APRINAT

29 28 Cadie-Cadiem Catya Junio 2004 Ventajas del Proyecto Canalización de servicios en telecomunicaciones del Estado Nacional, Estados Provinciales y Municipios ( por ejemplo aplicación del Art Decreto 62/1990 ). Alternativa de interconexión nacional para las cooperativas telefónicas, eléctricas y de servicios públicos en general. Extensión de servicios a áreas no atendidas por las operadoras existentes.

30 Cadie-Cadiem Catya DESCRIPCION DEL EQUIPAMIENTO

31 30 Cadie-Cadiem Catya Junio 2004 Cadie-Cadiem Catya Plantel exterior red de FO Vínculos físicos de cableado en FO monomodo: 18 haces para el backbone (Normas ITU G.652 ed e ITU G.655) y 6 haces para interconexiones regionales (Norma ITU G.652 ed. 2003). Equipamiento de interconexión, empalme y bifurcación para la red pasiva de FO.

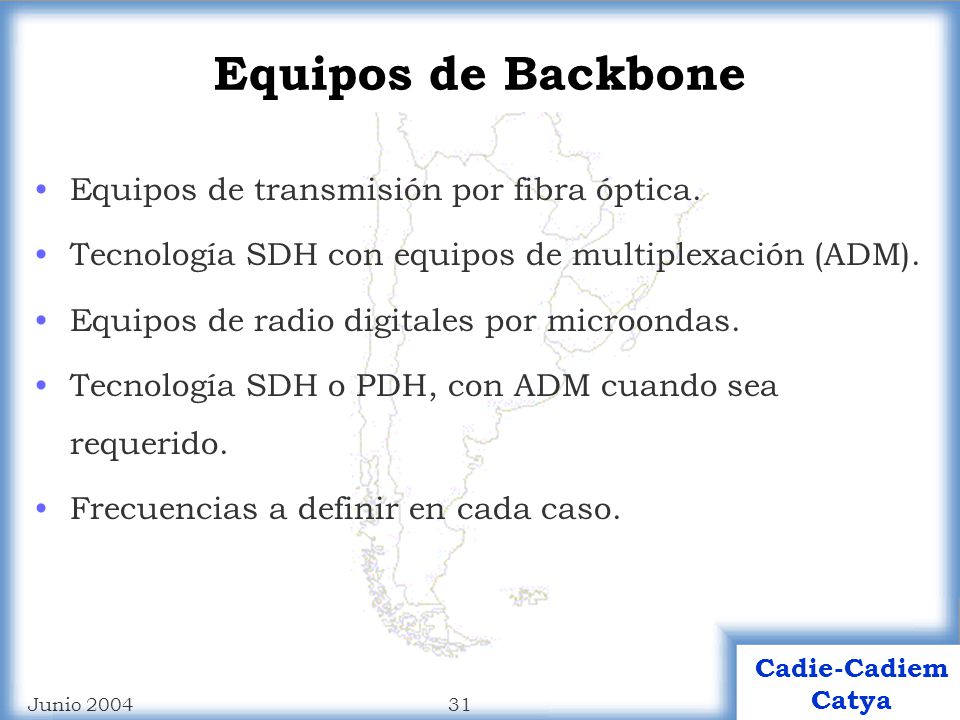

32 31 Cadie-Cadiem Catya Junio 2004 Equipos de Backbone Equipos de transmisión por fibra óptica. Tecnología SDH con equipos de multiplexación (ADM). Equipos de radio digitales por microondas. Tecnología SDH o PDH, con ADM cuando sea requerido. Frecuencias a definir en cada caso.

33 32 Cadie-Cadiem Catya Junio 2004 Equipos de Interconexión Equipos de radio digitales por microondas. Tecnología SDH o PDH, con ADM cuando sea requerido. Frecuencias a definir en cada caso, licenciadas o no licenciadas en 5 GHz. Interfases adicionales de datos con puerto Ethernet.

34 33 Cadie-Cadiem Catya Junio 2004 Central de Conmutación Pública Urbana Central para abonados y capacidad para crecer hasta abonados, con todos los servicios. Protocolos R2 – SS#7 y V5.2 Capacidad para conectar remotas, wireless, radios, equipos para FO. Plataformas para servicios de valor agregado, tales como telefonía prepaga, IVR, etc.

35 34 Cadie-Cadiem Catya Junio 2004 Telefonía Rural Inalámbrica Se utilizarán para brindar servicios a zonas rurales y poblados pequeños. Este equipamiento puede operar con hasta 60 abonados. Se proveerá el sistema completo, incluyendo el equipo central y los termianles de cliente, con los teléfonos.

36 35 Cadie-Cadiem Catya Junio 2004 Concentrador Remoto Se utilizará para brindar servicio a pequeñas comunidades, en las cuales sea conveniente instalar plantel exterior de cables de cobre. Puede alcanzar hasta 256 líneas. Permite efectuar la conmutación en forma local para todas las comunicaciones dentro de la localidad. Posee placas de interconexión a la central más cercana.

37 36 Cadie-Cadiem Catya Junio 2004 Central Telefónica Pública Rural Central destinada a localidades de hasta habitantes cercanas a ciudades importantes. Capacidad final de 900 abonados. Pueden actuar como nodos locales, asociadas a nodos regionales.

38 37 Cadie-Cadiem Catya Junio 2004 Plantel Exterior para Telefonía Se prevé la construcción de un nuevo plantel exterior para dar servicio telefónico de las siguientes características: Hasta abonados dentro del casco urbano. Tendido aéreo sobre postes en general, con algunos tramos en forma subterránea. Incluye la provisión del teléfono del cliente. Se contratará para la construcción mano de obra local

39 38 Cadie-Cadiem Catya Junio 2004 Equipamiento Nodo Central Routers Servidores de dominio (DNS) Servidores de correo Servidores de web y almacenamiento de páginas (caché server) Software de administración del servicio DSLAM para acceso por ADSL Access Point para acceso inalámbrico Servidores de acceso remoto para Dial Up (RAS) Firewalls mediante software y hardware Equipamiento de energía (UPS)

40 39 Cadie-Cadiem Catya Junio 2004 Equipamiento para ADSL Mini DSLAM IP de 24 puertos DSLAM IP (Funcionalidad Bridge) de 120 puertos Módems USB Módems USB/Ethernet

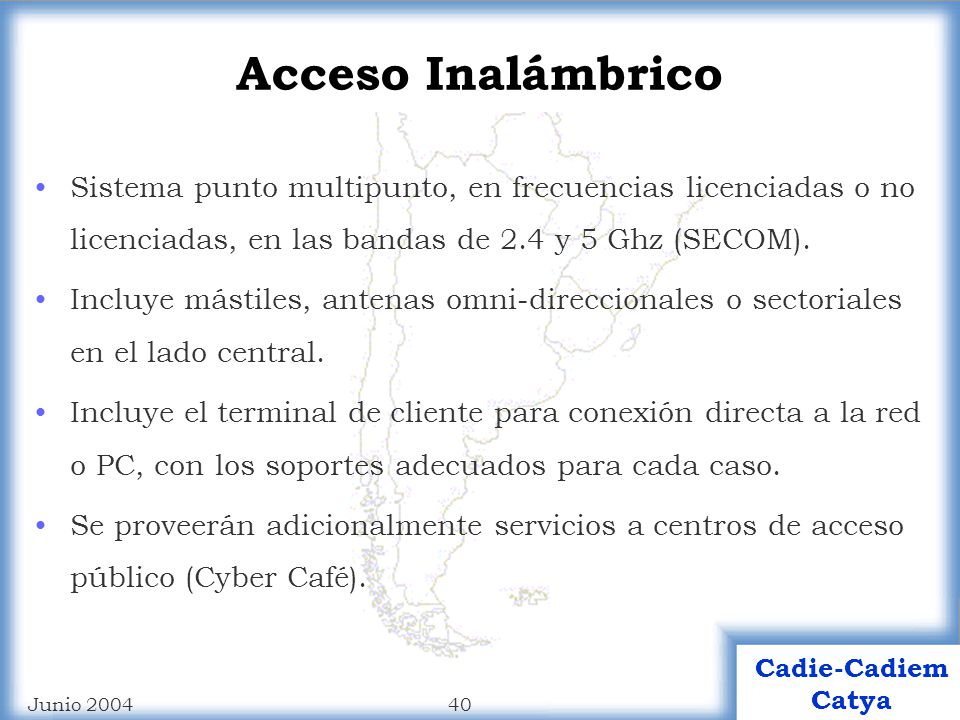

41 40 Cadie-Cadiem Catya Junio 2004 Acceso Inalámbrico Sistema punto multipunto, en frecuencias licenciadas o no licenciadas, en las bandas de 2.4 y 5 Ghz (SECOM). Incluye mástiles, antenas omni-direccionales o sectoriales en el lado central. Incluye el terminal de cliente para conexión directa a la red o PC, con los soportes adecuados para cada caso. Se proveerán adicionalmente servicios a centros de acceso público (Cyber Café).

42 41 Cadie-Cadiem Catya Junio 2004 Generadores Eléctricos Solares Fuentes de energía para equipos instalados en lugares donde no se dispone de red de energía eléctrica. Se incluirán los módulos fotovoltaicos, estructuras soporte, controladores, baterías, conexionado, (inversores), instalación y capacitación.

43 Cadie-Cadiem Catya FIN
