TIPOS DE BOMBAS De acuerdo con la trayectoria del flujo, los impulsores se clasifican en: Radial Axial Mixto.

Presentaciones similares


Presentación del tema: "TIPOS DE BOMBAS De acuerdo con la trayectoria del flujo, los impulsores se clasifican en: Radial Axial Mixto."— Transcripción de la presentación:

1 TIPOS DE BOMBAS De acuerdo con la trayectoria del flujo, los impulsores se clasifican en: Radial Axial Mixto

2 Bomba de flujo radial

3 Bomba de flujo mixto

4 Bomba de flujo axial

5 TIPO DE FLUJO TURBINAÁLABES IMPULSO tangencialPeltonfijos lateralTurgofijos cruzadoMichell-Bankifijos REACCIÓN mixto Francisfijos Deriazorientables axial Hélicefijos Kaplanorientables TIPOS DE TURBINAS

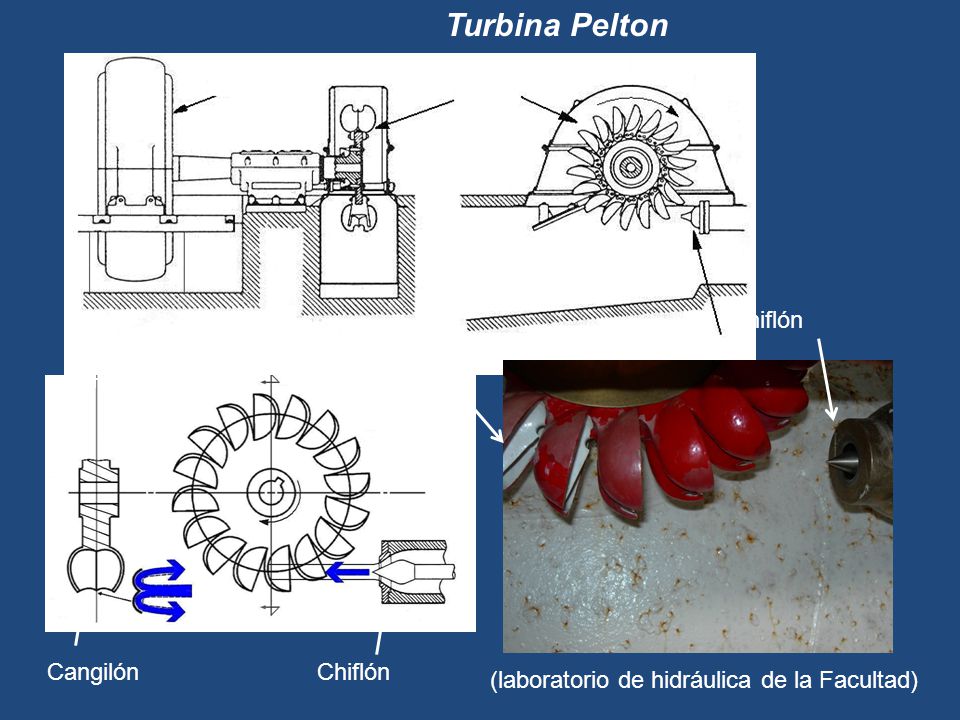

6 Turbina Pelton (laboratorio de hidráulica de la Facultad) Generador Rodete Chiflón Cangilón Rodete Chiflón Cangilón

7 Turbina Pelton del laboratorio

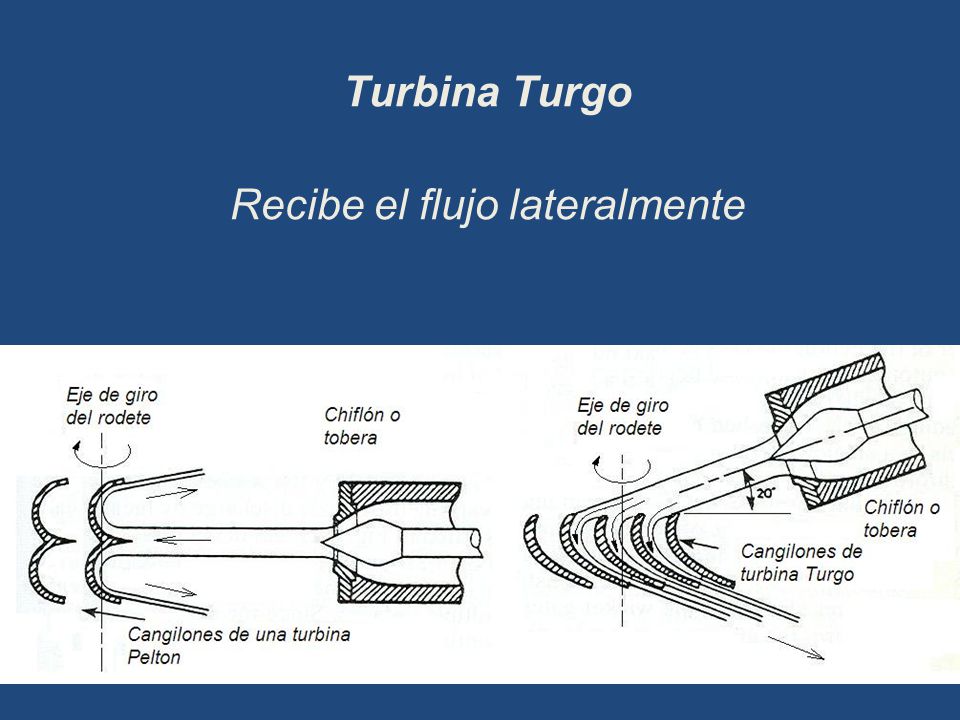

8 Turbina Turgo Recibe el flujo lateralmente

9 Turbina Michell Banki

10 Turbina Francis (laboratorio de hidráulica de la Facultad)

11 (Turbina Francis del laboratorio de hidráulica de la Facultad)

12

13 Turbinas Kaplan y Hélice

14 Turbina Kaplan (turbina Kaplan del laboratorio de hidráulica de la Facultad)
