1 Construidos para toda la vida. TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) MANTENIMIENTO PREVENTIVO PARA LOS COMPRESORES DE TORNILLO KAESER

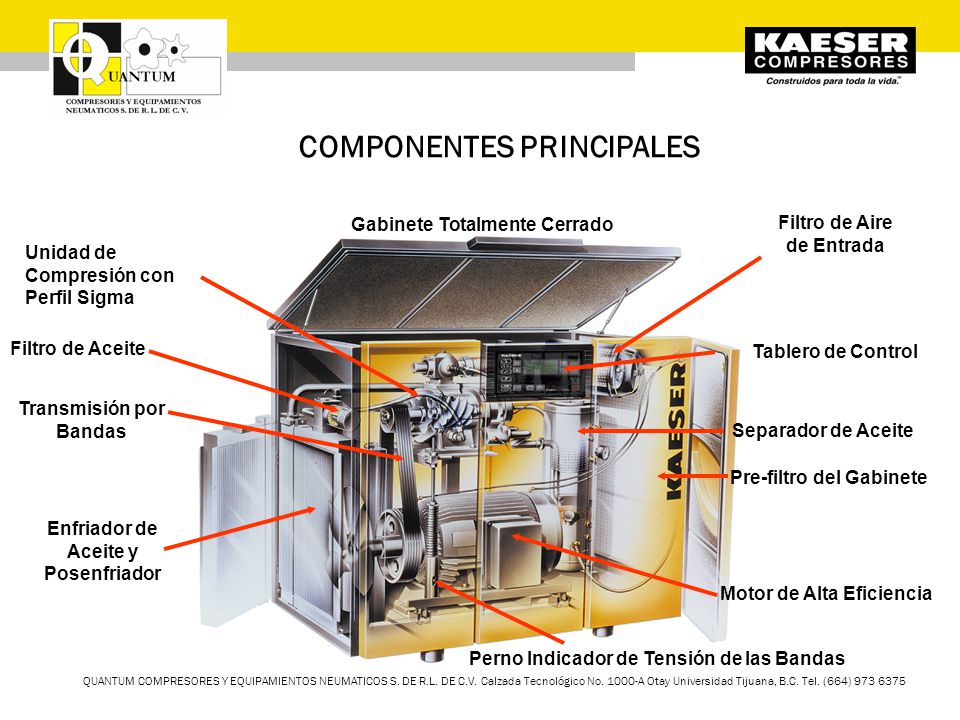

2 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) COMPONENTES PRINCIPALES Unidad de Compresión con Perfil Sigma Filtro de Aceite Transmisión por Bandas Enfriador de Aceite y Posenfriador Gabinete Totalmente Cerrado Filtro de Aire de Entrada Tablero de Control Separador de Aceite Pre-filtro del Gabinete TM Motor de Alta Eficiencia TM Perno Indicador de Tensión de las Bandas

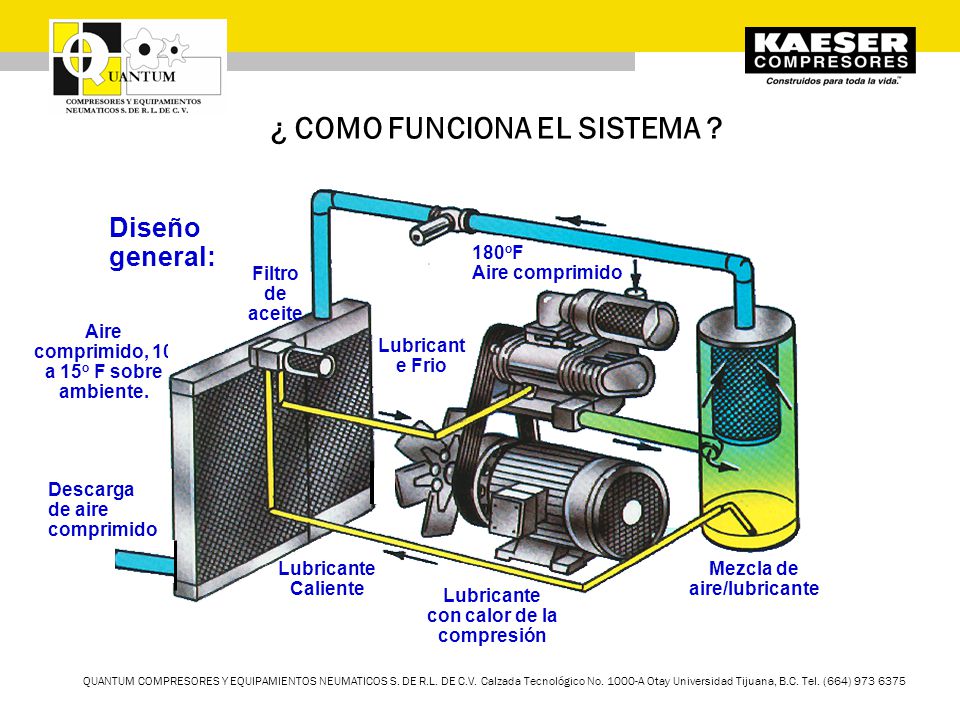

3 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) ¿ COMO FUNCIONA EL SISTEMA ? Aire comprimido, 10 a 15 o F sobre ambiente. Descarga de aire comprimido Diseño general: Filtro de aceite Lubricante con calor de la compresión Lubricante Caliente 180 o F Aire comprimido Mezcla de aire/lubricante Lubricant e Frio

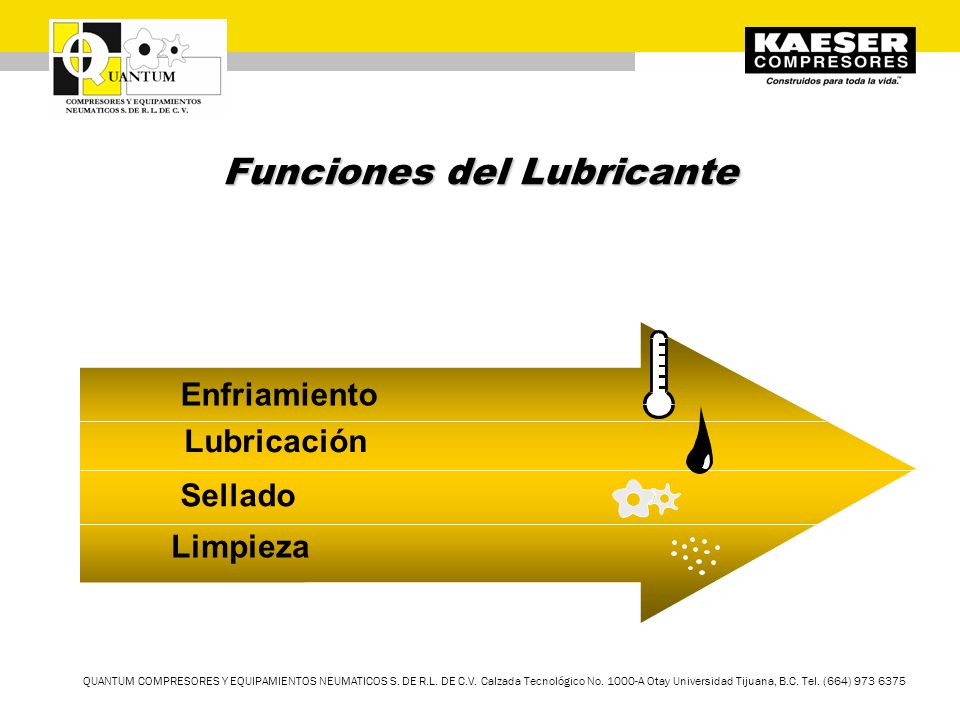

4 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Funciones del Lubricante TM Enfriamiento Lubricación Sellado Limpieza

5 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento CADA 500 HORAS DE OPERACION Revisar virtualmente el perno indicador de tensión. Debe estar hasta la parte inferior del tope. TM Si el perno no está en la parte inferior del Tope se requiere tensionar las Bandas. Para realizar esto, afloje la tuerca que se ubica en la parte superior. Girar la tuerca inferior hasta que el perno llegue a la parte inferior del Tope. NO DAR MAS APRIETE, PUES PUEDE DAÑAR LAS BANDAS Apretar la Tuerca superior. Una vez tensadas, resetear el Archivo Tensión de Bandas en el Archivo Mantenimiento ***

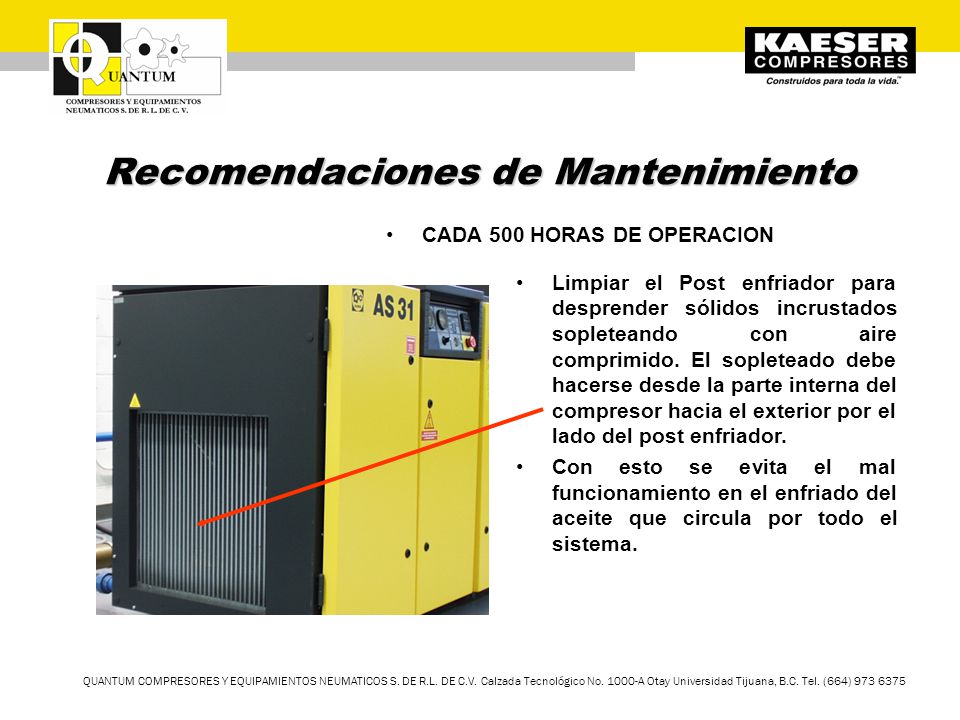

6 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento CADA 500 HORAS DE OPERACION TM Limpiar el Post enfriador para desprender sólidos incrustados sopleteando con aire comprimido. El sopleteado debe hacerse desde la parte interna del compresor hacia el exterior por el lado del post enfriador. Con esto se evita el mal funcionamiento en el enfriado del aceite que circula por todo el sistema.

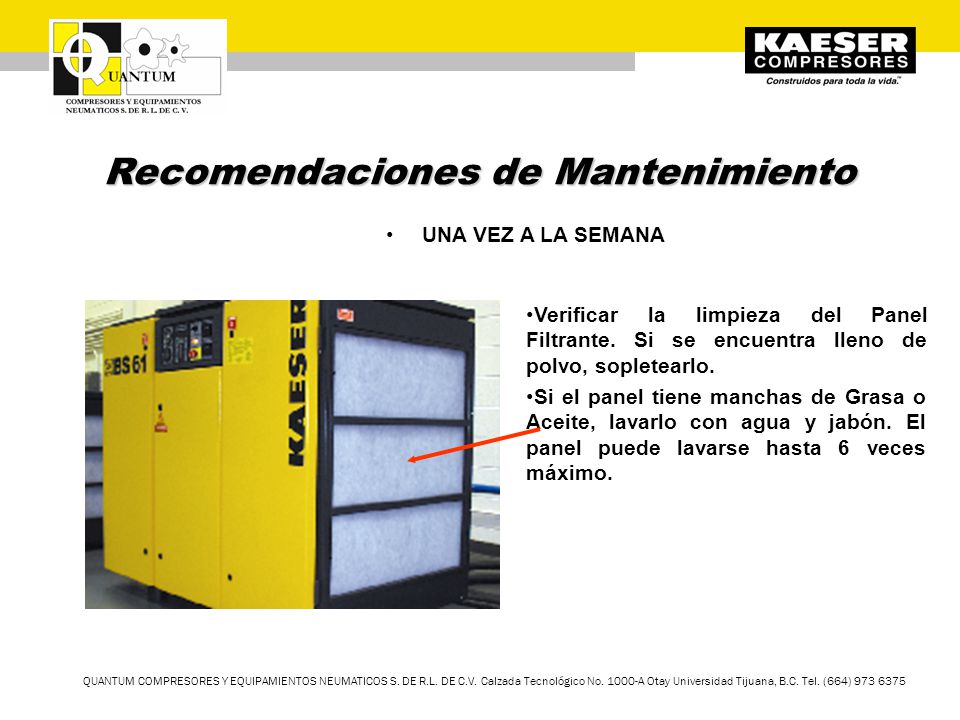

7 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento UNA VEZ A LA SEMANA TM Verificar la limpieza del Panel Filtrante. Si se encuentra lleno de polvo, sopletearlo. Si el panel tiene manchas de Grasa o Aceite, lavarlo con agua y jabón. El panel puede lavarse hasta 6 veces máximo.

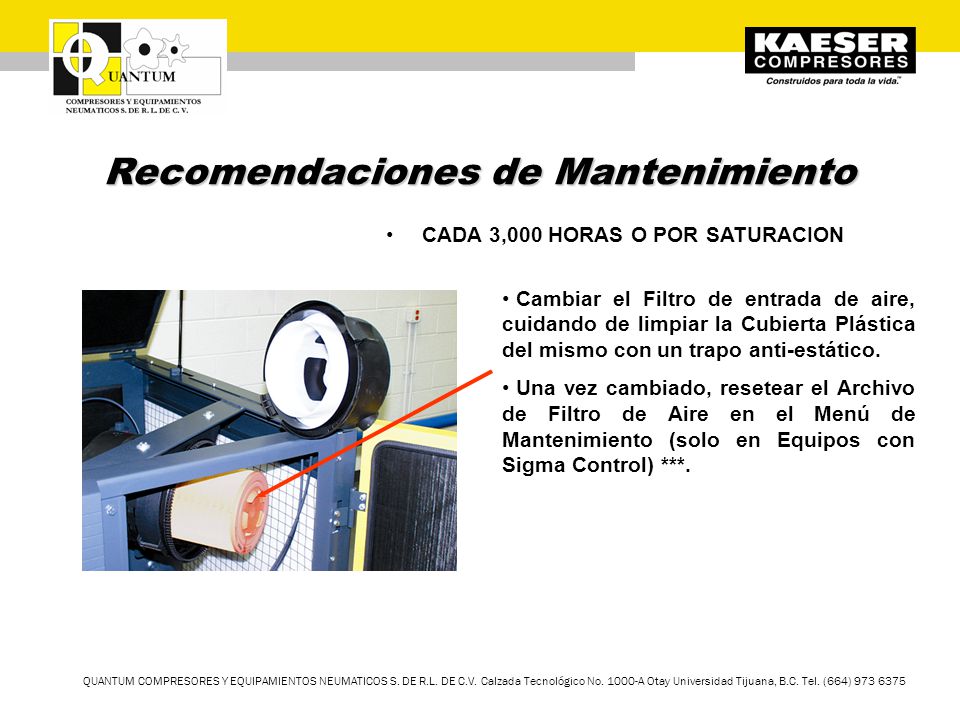

8 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento CADA 3,000 HORAS O POR SATURACION Cambiar el Filtro de entrada de aire, cuidando de limpiar la Cubierta Plástica del mismo con un trapo anti-estático. Una vez cambiado, resetear el Archivo de Filtro de Aire en el Menú de Mantenimiento (solo en Equipos con Sigma Control) ***.

9 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento CADA 3,000 HORAS TM Cambiar el Filtro de Aceite, cuidando de colocar un Paño en la parte inferior del mismo al momento de quitarlo. Colocar el Filtro Nuevo aplicando aceite en el sello. Colocar el Filtro nuevo y apretar con la mano hasta donde sea posible. Una vez cambiado, resetear el Archivo de Filtro de Aceite en el Menú de Mantenimiento (solo en Equipos con Sigma Control) ***.

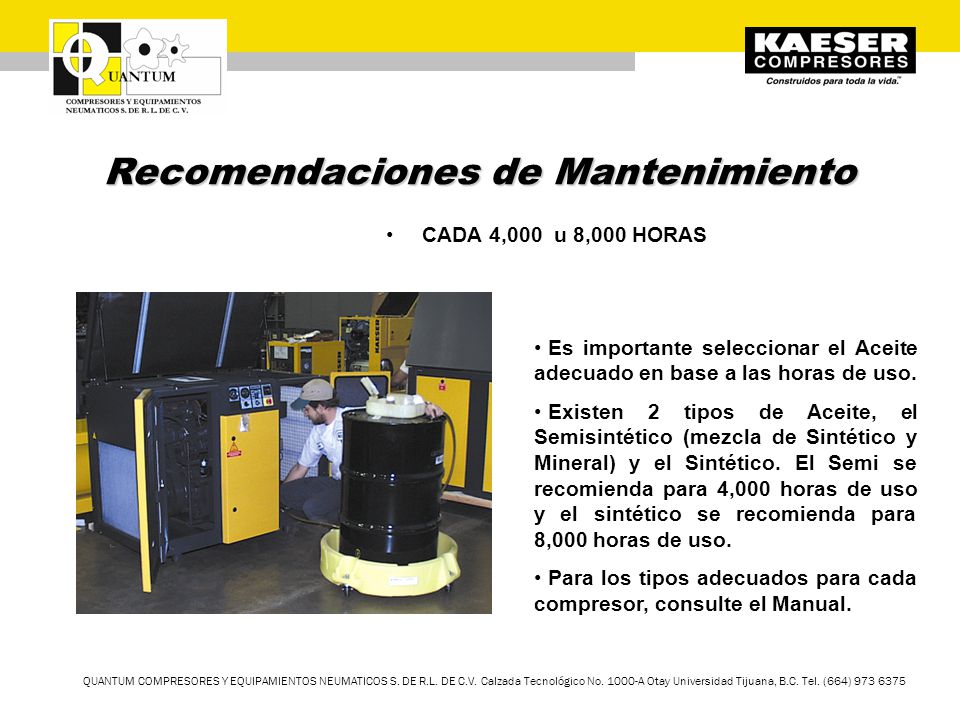

10 TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento CADA 4,000 u 8,000 HORAS Es importante seleccionar el Aceite adecuado en base a las horas de uso. Existen 2 tipos de Aceite, el Semisintético (mezcla de Sintético y Mineral) y el Sintético. El Semi se recomienda para 4,000 horas de uso y el sintético se recomienda para 8,000 horas de uso. Para los tipos adecuados para cada compresor, consulte el Manual.

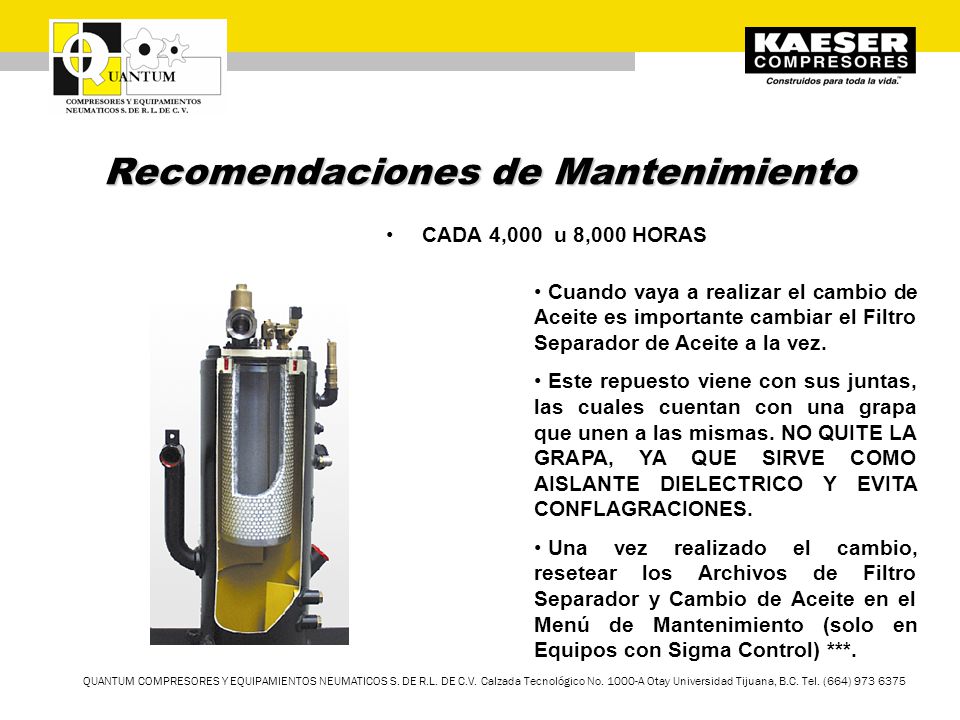

11 TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento CADA 4,000 u 8,000 HORAS Cuando vaya a realizar el cambio de Aceite es importante cambiar el Filtro Separador de Aceite a la vez. Este repuesto viene con sus juntas, las cuales cuentan con una grapa que unen a las mismas. NO QUITE LA GRAPA, YA QUE SIRVE COMO AISLANTE DIELECTRICO Y EVITA CONFLAGRACIONES. Una vez realizado el cambio, resetear los Archivos de Filtro Separador y Cambio de Aceite en el Menú de Mantenimiento (solo en Equipos con Sigma Control) ***.

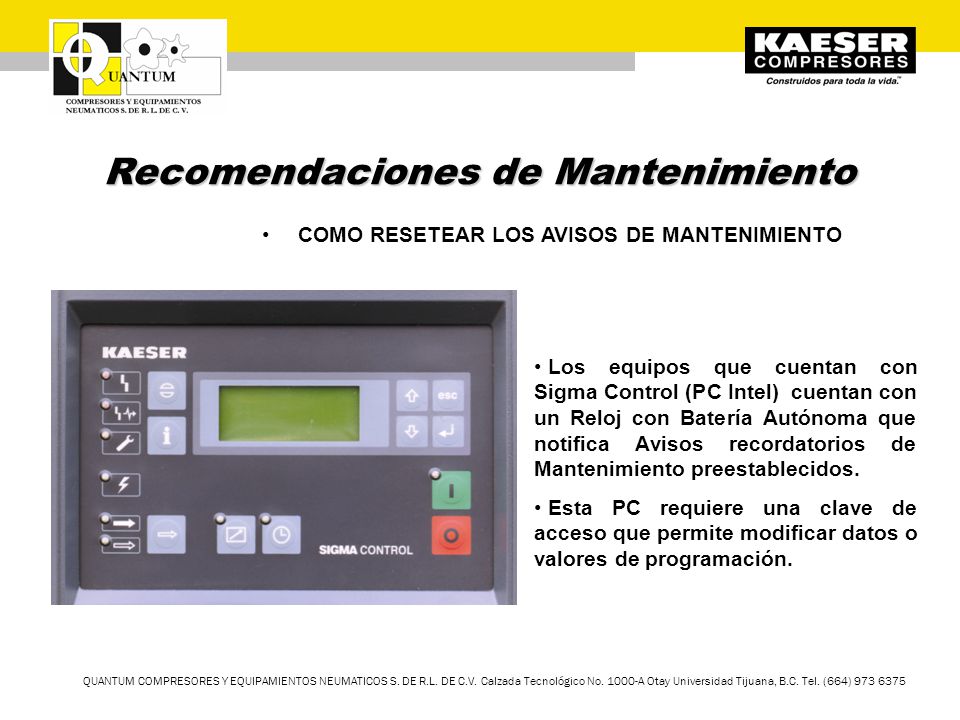

12 TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO Los equipos que cuentan con Sigma Control (PC Intel) cuentan con un Reloj con Batería Autónoma que notifica Avisos recordatorios de Mantenimiento preestablecidos. Esta PC requiere una clave de acceso que permite modificar datos o valores de programación.

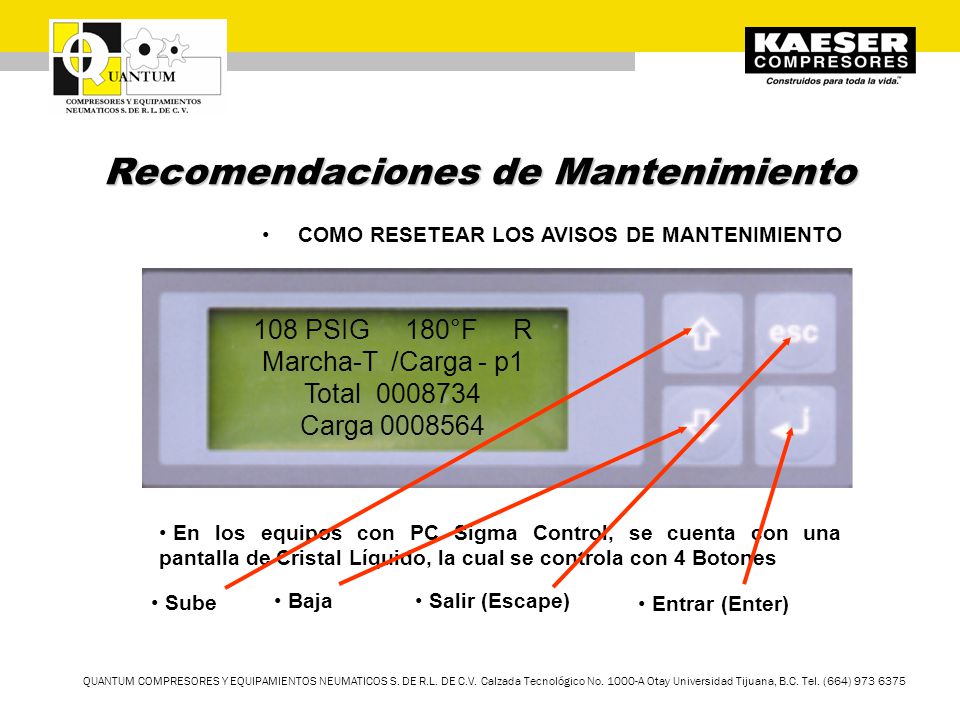

13 TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO En los equipos con PC Sigma Control, se cuenta con una pantalla de Cristal Líquido, la cual se controla con 4 Botones 108 PSIG 180°F R Marcha-T /Carga - p1 Total Carga Sube Baja Salir (Escape) Entrar (Enter)

14 TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO En el Archivo principal de Pantalla, subir con la flecha hasta llegar al archivo de Configuración, allí oprimir Enter. 108 PSIG 180°F R Marcha-T /Carga - p1 Total Carga Configuracion 108 PSIG 180°F R Marcha-T /Carga - p1 En ese archivo, buscar el archivo Código de Acceso (Password) y oprimir otra vez Enter. Codigo de Acceso Generalidades Configurar Pres Control

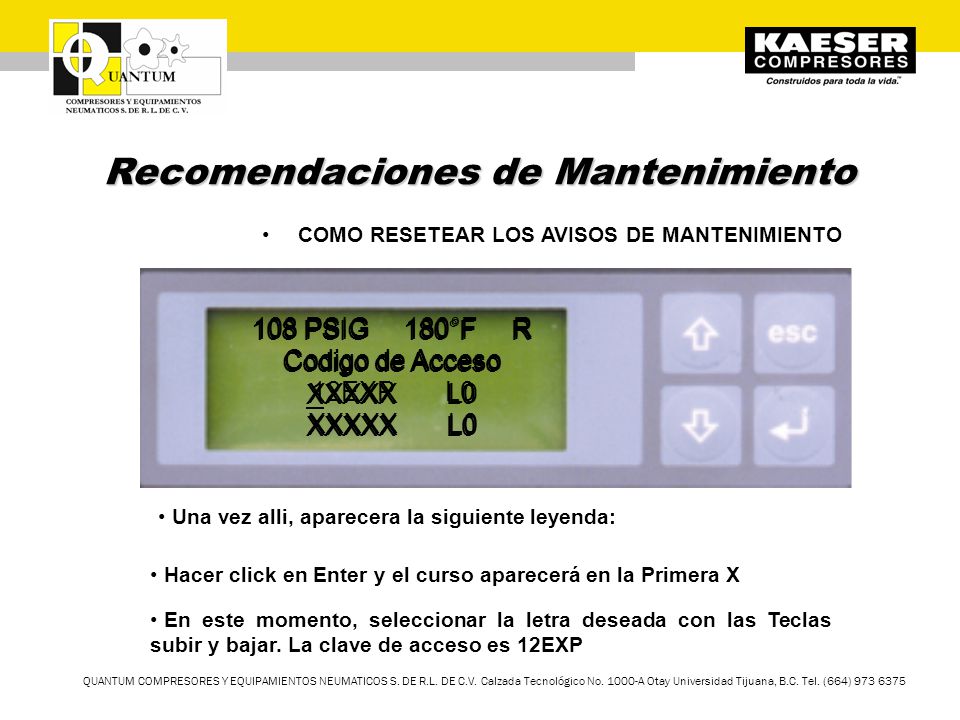

15 TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO Una vez alli, aparecera la siguiente leyenda: 108 PSIG 180°F R Codigo de Acceso XXXXX L0 Hacer click en Enter y el curso aparecerá en la Primera X 108 PSIG 180°F R Codigo de Acceso XXXXX L0 En este momento, seleccionar la letra deseada con las Teclas subir y bajar. La clave de acceso es 12EXP 108 PSIG 180°F R Codigo de Acceso 12EXP L0 XXXXX L0

16 TM QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO Cuando la ultima letra sea asignada, presionar enter y cambiará el Nivel de acceso de L0 a L4 108 PSIG 180°F R Codigo de Acceso XXXXX L4 Hacer click en Escape hasta llegar al archivo principal. Bajar con la flecha hasta encontrar el archivo Mantenimiento. 108 PSIG 180°F R Marcha-T /Carga - p1 Total Carga PSIG 180°F R Datos de Operacion Mantenimiento

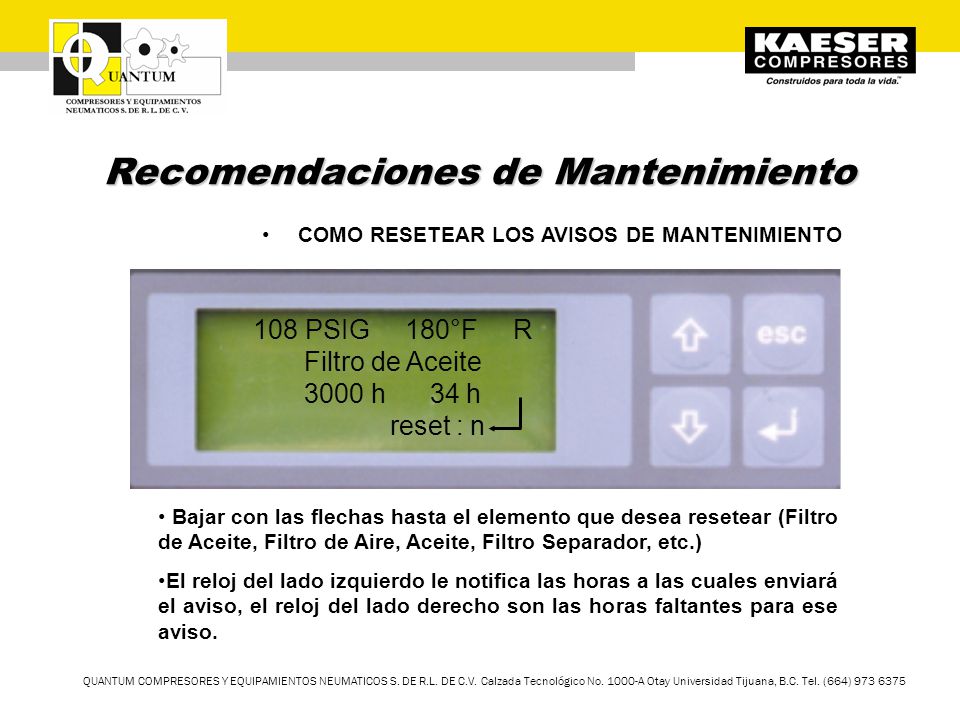

17 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO Bajar con las flechas hasta el elemento que desea resetear (Filtro de Aceite, Filtro de Aire, Aceite, Filtro Separador, etc.) El reloj del lado izquierdo le notifica las horas a las cuales enviará el aviso, el reloj del lado derecho son las horas faltantes para ese aviso. 108 PSIG 180°F R Filtro de Aceite 3000 h 34 h reset : n

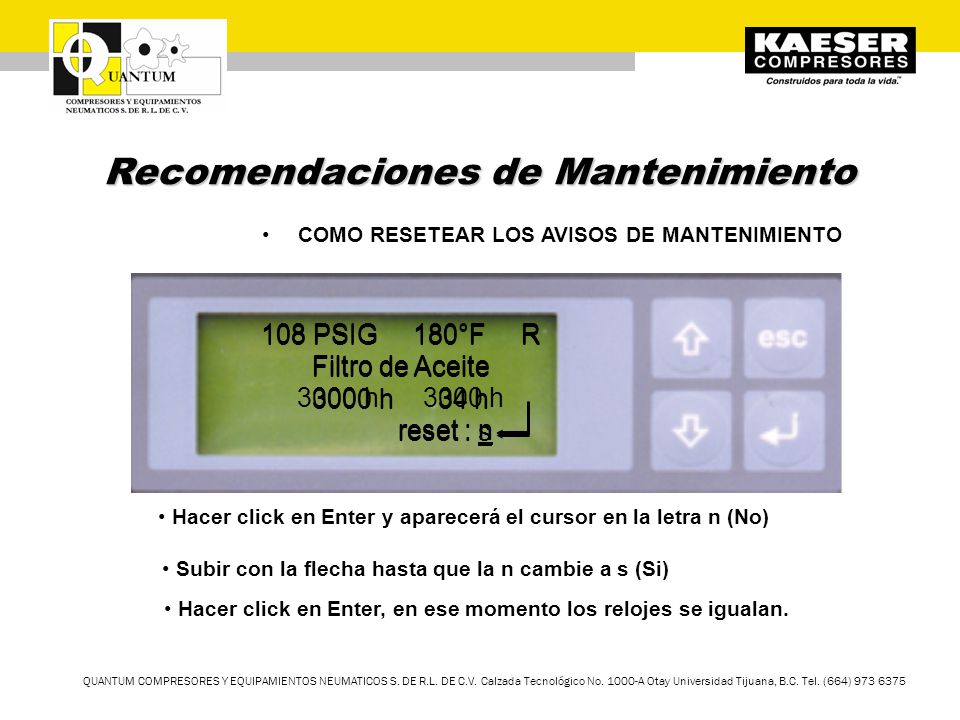

18 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO Hacer click en Enter y aparecerá el cursor en la letra n (No) 108 PSIG 180°F R Filtro de Aceite 3000 h 34 h reset : n Subir con la flecha hasta que la n cambie a s (Si) 108 PSIG 180°F R Filtro de Aceite 3000 h 34 h reset : s Hacer click en Enter, en ese momento los relojes se igualan. 108 PSIG 180°F R Filtro de Aceite 3000 h reset : n

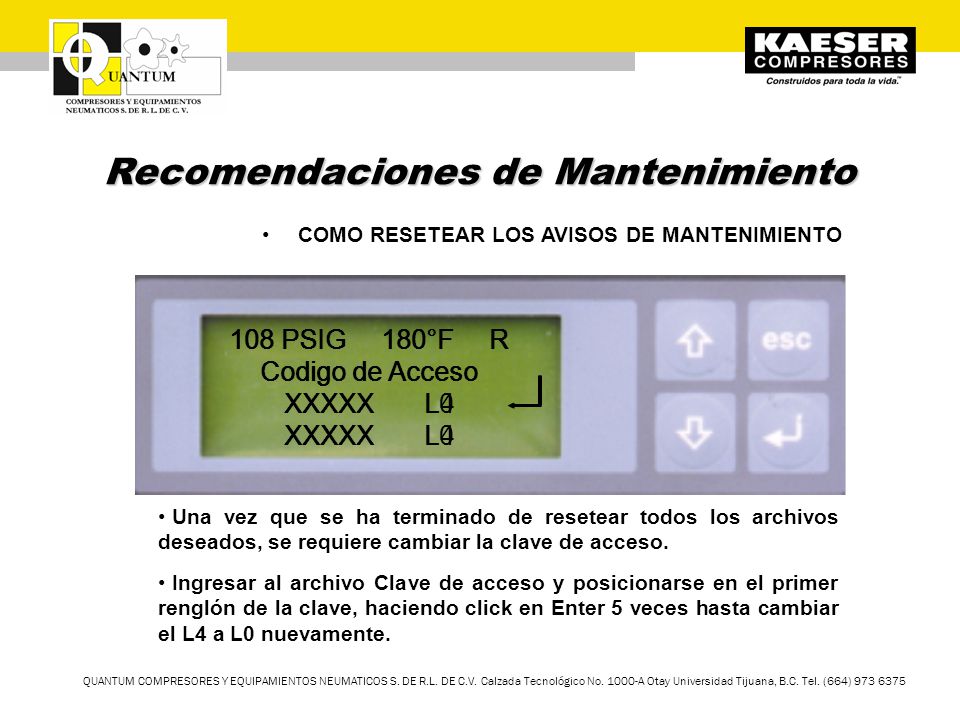

19 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento COMO RESETEAR LOS AVISOS DE MANTENIMIENTO Una vez que se ha terminado de resetear todos los archivos deseados, se requiere cambiar la clave de acceso. Ingresar al archivo Clave de acceso y posicionarse en el primer renglón de la clave, haciendo click en Enter 5 veces hasta cambiar el L4 a L0 nuevamente. 108 PSIG 180°F R Codigo de Acceso XXXXX L4 108 PSIG 180°F R Codigo de Acceso XXXXX L0

20 QUANTUM COMPRESORES Y EQUIPAMIENTOS NEUMATICOS S. DE R.L. DE C.V. Calzada Tecnológico No A Otay Universidad Tijuana, B.C. Tel. (664) Recomendaciones de Mantenimiento EL CUMPLIMIENTO DEL MANTENIMIENTO PREVENTIVO, LE BRINDARA UNA GARANTIA OPERACIONAL, ASI COMO MAYOR DURABILIDAD DE SUS EQUIPOS. Para cualquier consulta, despacho de refacciones o información referente a sus equipos, consúltenos, nos interesa brindarle un buen servicio y que usted obtenga los mejores beneficios del mismo.
