Presentación del tema: "PROGRAMA DE MANEJO, USO Y REUSO DEL AGUA EN LA UNAM PUMAGUA septiembre 2009."— Transcripción de la presentación:

1 PROGRAMA DE MANEJO, USO Y REUSO DEL AGUA EN LA UNAM PUMAGUA septiembre 2009

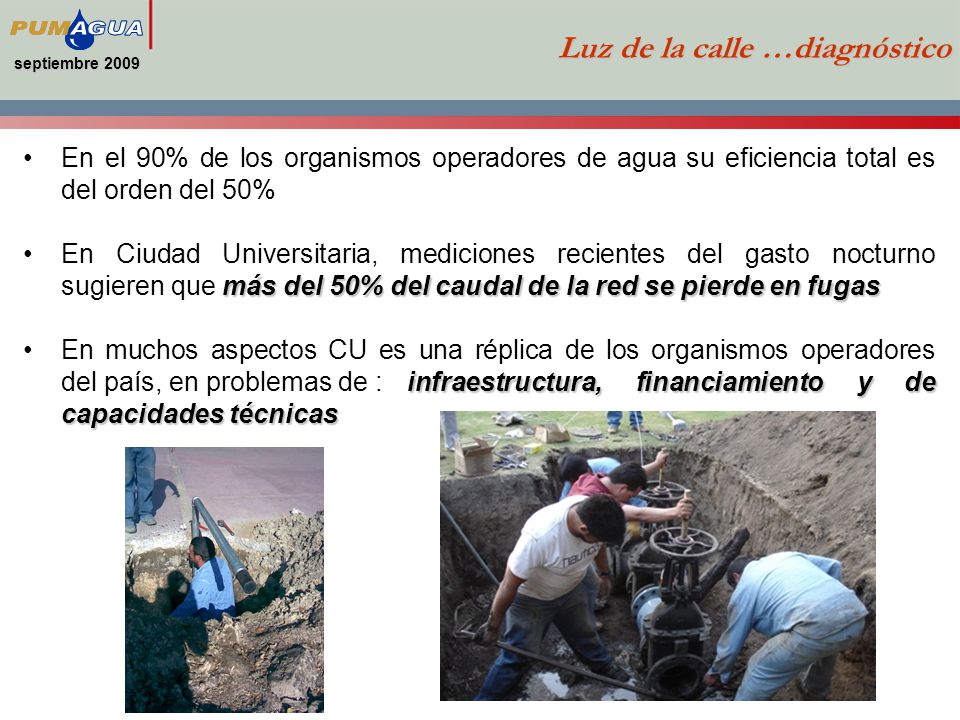

2 septiembre 2009 Luz de la calle …diagnóstico En el 90% de los organismos operadores de agua su eficiencia total es del orden del 50% más del 50% del caudal de la red se pierde en fugasEn Ciudad Universitaria, mediciones recientes del gasto nocturno sugieren que más del 50% del caudal de la red se pierde en fugas infraestructura, financiamiento y de capacidades técnicasEn muchos aspectos CU es una réplica de los organismos operadores del país, en problemas de : infraestructura, financiamiento y de capacidades técnicas

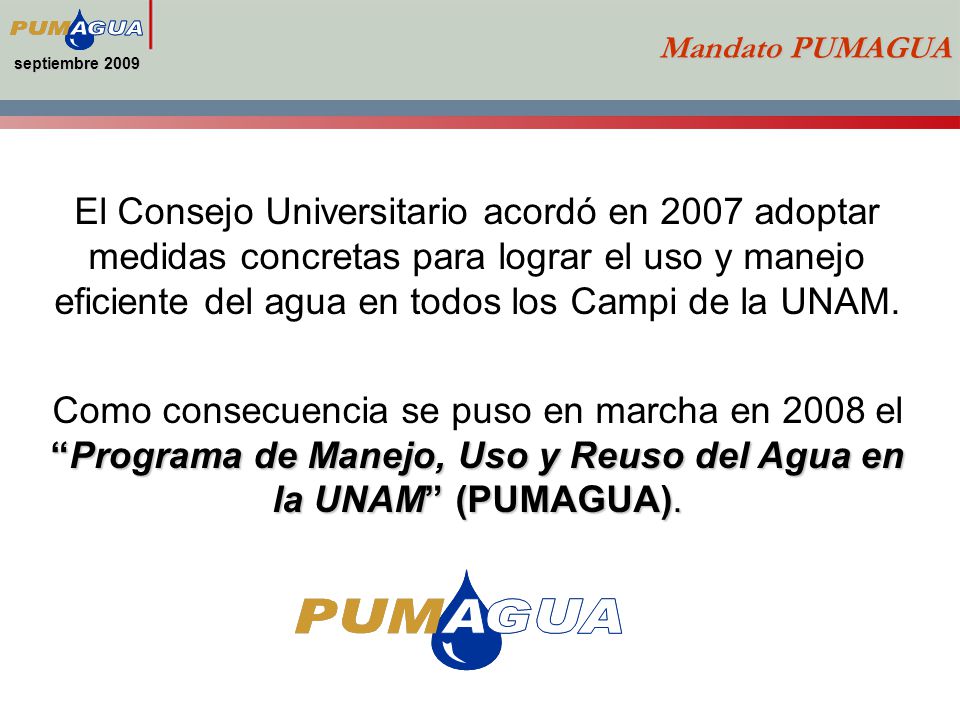

3 septiembre 2009 Mandato PUMAGUA El Consejo Universitario acordó en 2007 adoptar medidas concretas para lograr el uso y manejo eficiente del agua en todos los Campi de la UNAM. Programa de Manejo, Uso y Reuso del Agua en la UNAM (PUMAGUA). Como consecuencia se puso en marcha en 2008 elPrograma de Manejo, Uso y Reuso del Agua en la UNAM (PUMAGUA).

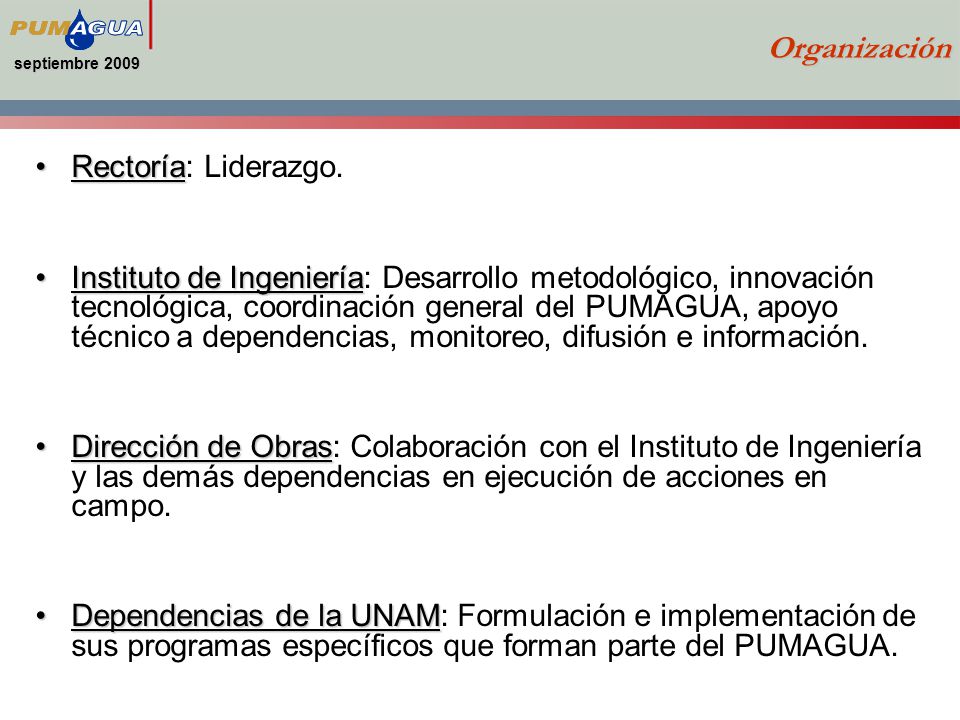

4 septiembre 2009 Organización RectoríaRectoría: Liderazgo. Instituto de IngenieríaInstituto de Ingeniería: Desarrollo metodológico, innovación tecnológica, coordinación general del PUMAGUA, apoyo técnico a dependencias, monitoreo, difusión e información. Dirección de ObrasDirección de Obras: Colaboración con el Instituto de Ingeniería y las demás dependencias en ejecución de acciones en campo. Dependencias de la UNAMDependencias de la UNAM: Formulación e implementación de sus programas específicos que forman parte del PUMAGUA.

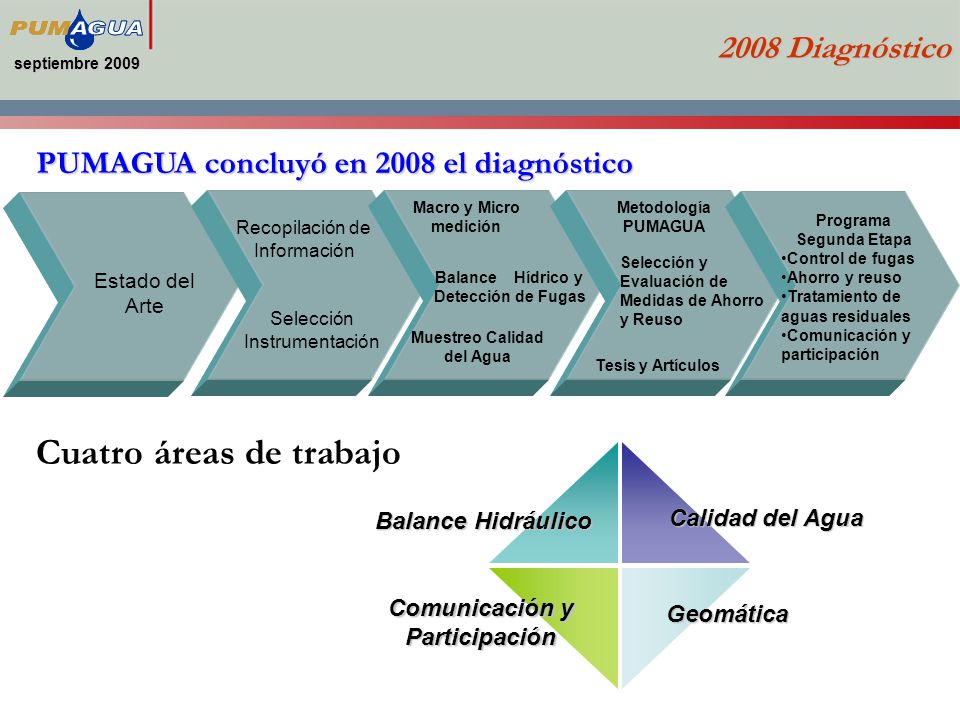

5 septiembre Diagnóstico PUMAGUA concluyó en 2008 el diagnóstico Estado del Arte Recopilación de Información Selección Instrumentación Muestreo Calidad del Agua Macro y Micro medición Metodología PUMAGUA Programa Segunda Etapa Control de fugas Ahorro y reuso Tratamiento de aguas residuales Comunicación y participación Balance Hídrico y Detección de Fugas Selección y Evaluación de Medidas de Ahorro y Reuso Tesis y Artículos Cuatro áreas de trabajo Balance Hidráulico Calidad del Agua Geomática Comunicación y Participación

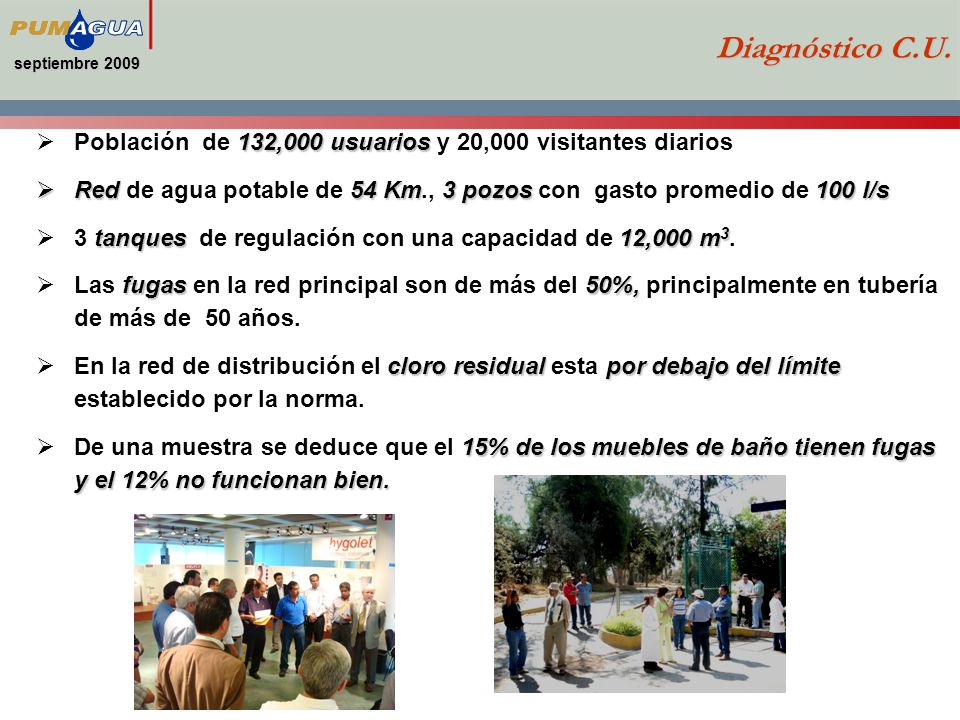

6 septiembre 2009 Diagnóstico C.U. 132,000 usuarios Población de 132,000 usuarios y 20,000 visitantes diarios Red54 Km3 pozos100 l/s Red de agua potable de 54 Km., 3 pozos con gasto promedio de 100 l/s tanques12,000 m 3 3 tanques de regulación con una capacidad de 12,000 m 3. fugas 50%, Las fugas en la red principal son de más del 50%, principalmente en tubería de más de 50 años. cloro residualpor debajo del límite En la red de distribución el cloro residual esta por debajo del límite establecido por la norma. 15% de los muebles de baño tienen fugas y el 12% no funcionan bien. De una muestra se deduce que el 15% de los muebles de baño tienen fugas y el 12% no funcionan bien.

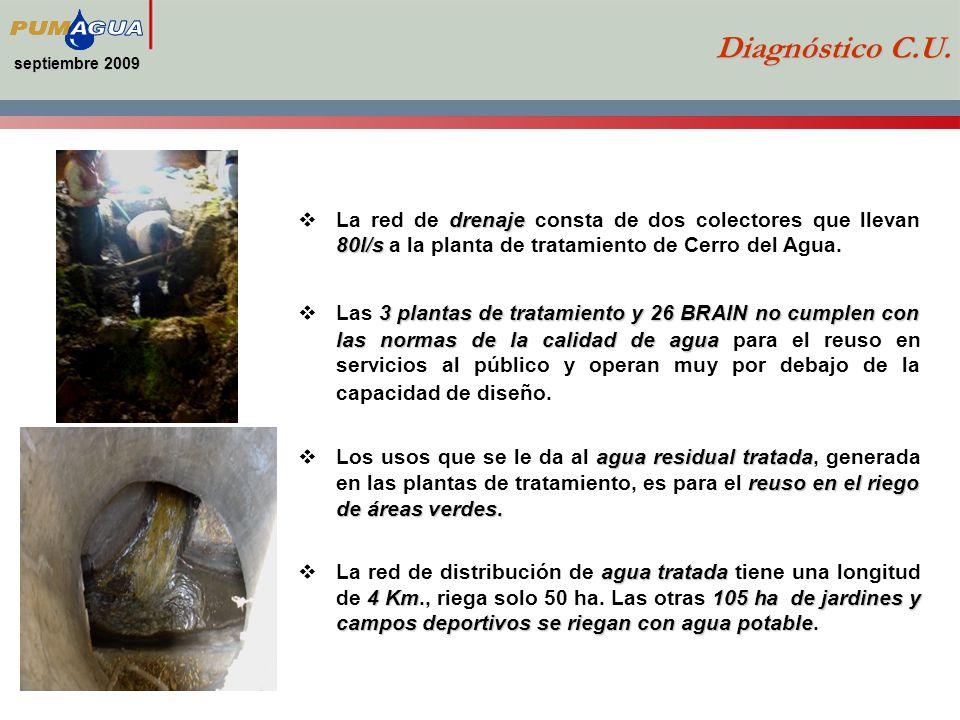

7 septiembre 2009 Diagnóstico C.U. drenaje 80l/s La red de drenaje consta de dos colectores que llevan 80l/s a la planta de tratamiento de Cerro del Agua. 3 plantas de tratamiento y 26 BRAIN no cumplen con las normas de la calidad de agua Las 3 plantas de tratamiento y 26 BRAIN no cumplen con las normas de la calidad de agua para el reuso en servicios al público y operan muy por debajo de la capacidad de diseño. agua residual tratada reuso en el riego de áreas verdes. Los usos que se le da al agua residual tratada, generada en las plantas de tratamiento, es para el reuso en el riego de áreas verdes. agua tratada 4 Km105 ha de jardines y campos deportivos se riegan con agua potable La red de distribución de agua tratada tiene una longitud de 4 Km., riega solo 50 ha. Las otras 105 ha de jardines y campos deportivos se riegan con agua potable.

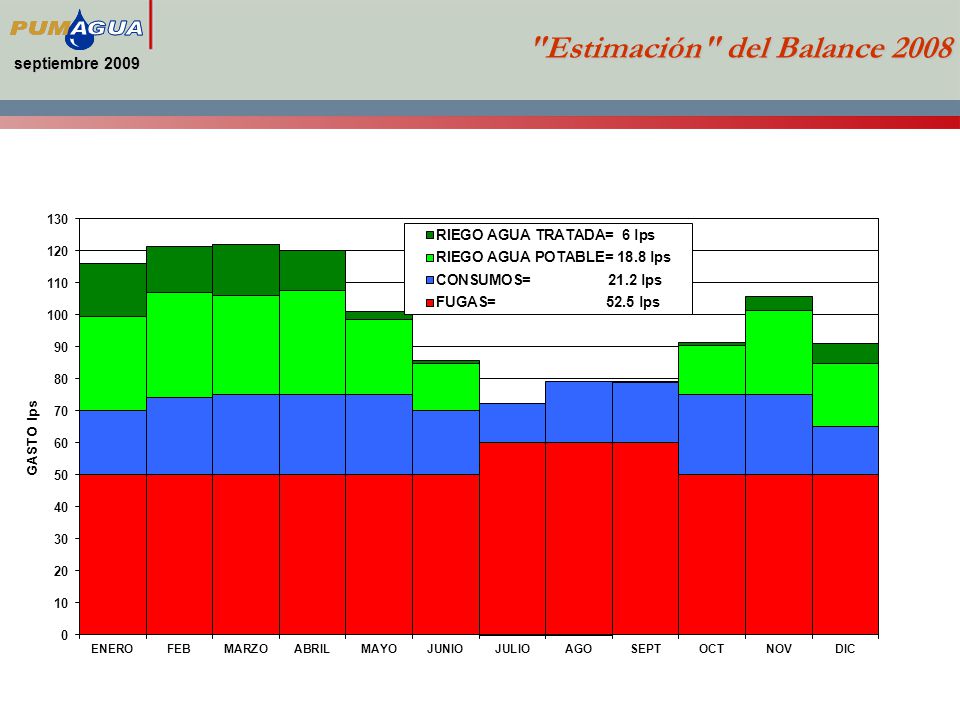

8 septiembre 2009 "Estimación" del Balance 2008

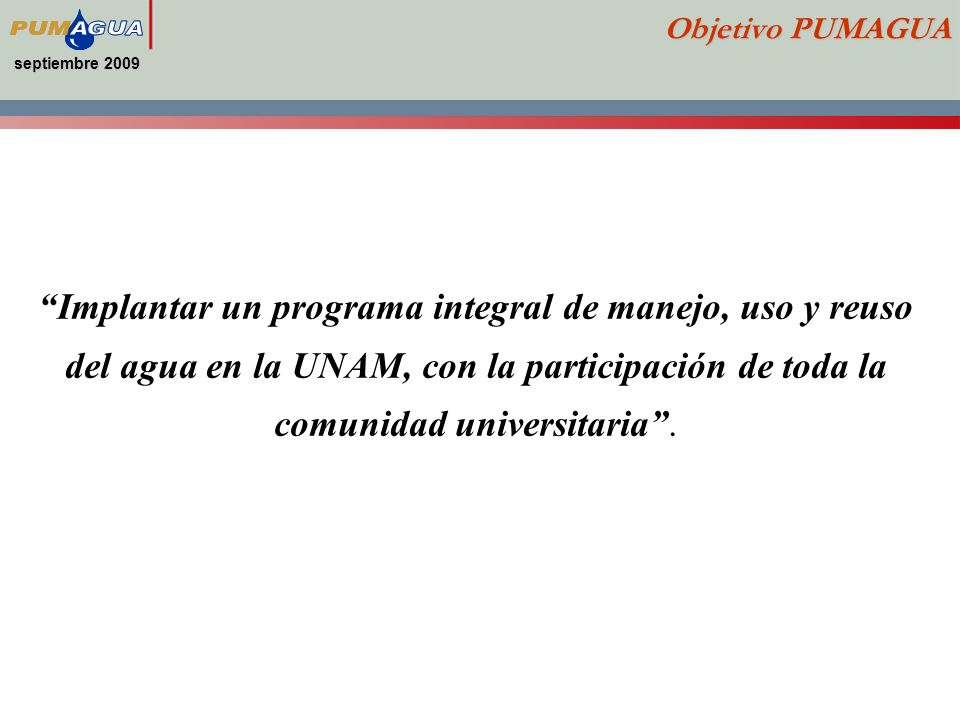

9 septiembre 2009 Objetivo PUMAGUA Implantar un programa integral de manejo, uso y reuso del agua en la UNAM, con la participación de toda la comunidad universitaria.

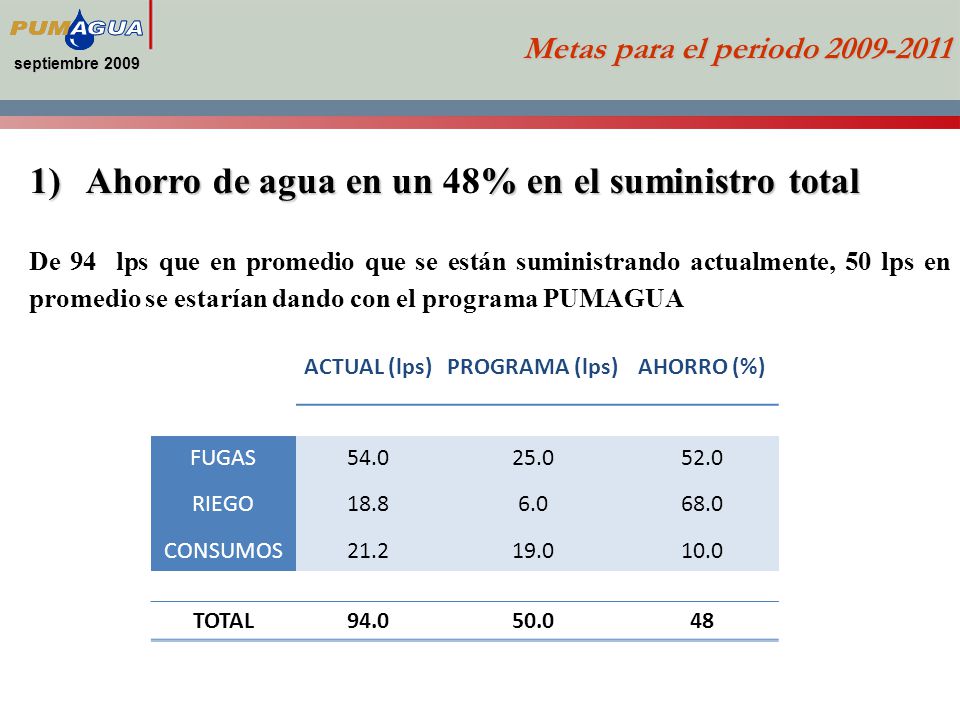

10 septiembre 2009 Metas para el periodo )Ahorro de agua en un% en el suministro total 1)Ahorro de agua en un 48% en el suministro total De 94 lps que en promedio que se están suministrando actualmente, 50 lps en promedio se estarían dando con el programa PUMAGUA Actual Programa Ahorro Fugas 54.0 lps25 lps 52% Riego 18.8 lps 6 lps 68 % Consumos 21.2 lps19 lps 10 % Total 100.0lps 50 lps 50 % ACTUAL (lps)PROGRAMA (lps)AHORRO (%) FUGAS RIEGO CONSUMOS TOTAL

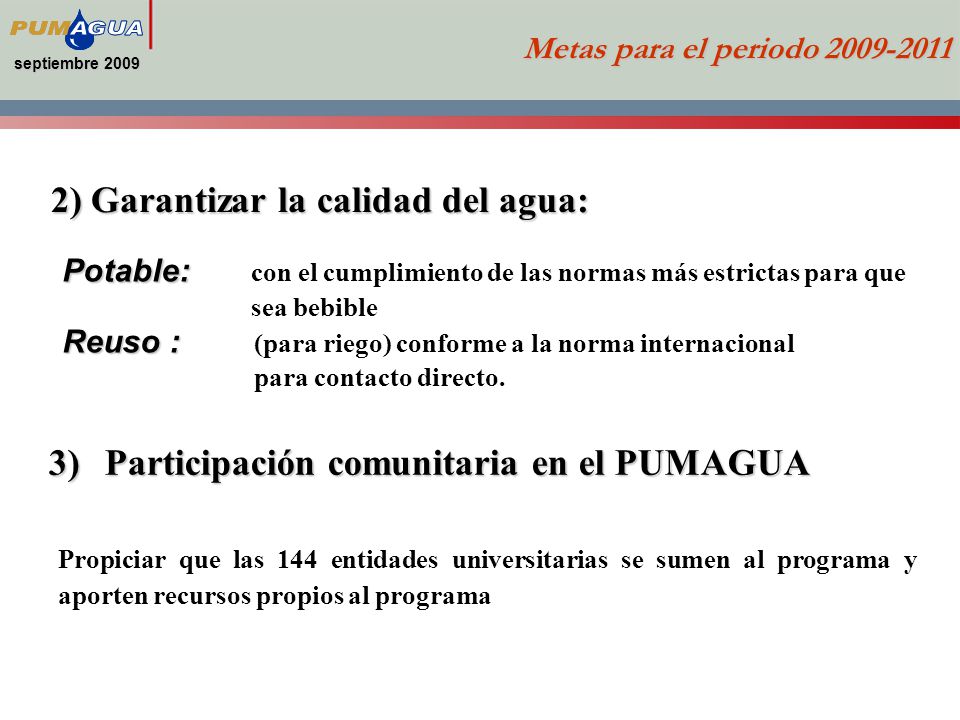

11 septiembre ) Garantizar la calidad del agua: Metas para el periodo )Participación comunitaria en el PUMAGUA Potable: Potable: con el cumplimiento de las normas más estrictas para que sea bebible Reuso : Reuso : (para riego) conforme a la norma internacional para contacto directo. Propiciar que las 144 entidades universitarias se sumen al programa y aporten recursos propios al programa

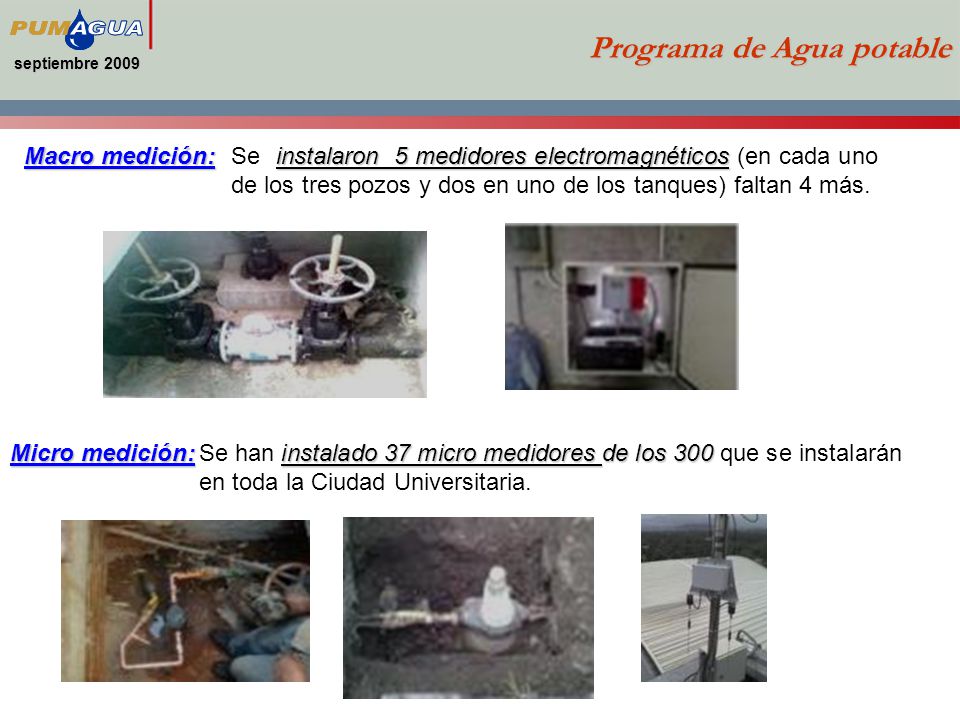

12 Macro medición: instalaron 5 medidores electromagnéticos Macro medición:Se instalaron 5 medidores electromagnéticos (en cada uno de los tres pozos y dos en uno de los tanques) faltan 4 más. septiembre 2009 Micro medición:instalado 37 micro medidores de los 300 Micro medición:Se han instalado 37 micro medidores de los 300 que se instalarán en toda la Ciudad Universitaria. Programa de Agua potable

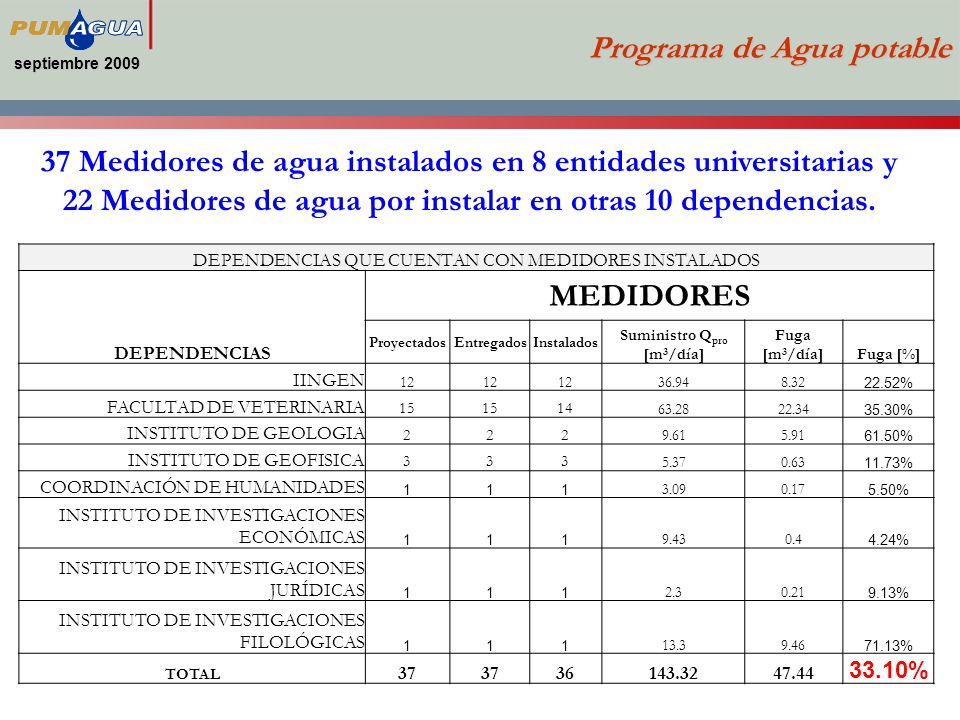

13 septiembre 2009 Programa de Agua potable 37 Medidores de agua instalados en 8 entidades universitarias y 22 Medidores de agua por instalar en otras 10 dependencias. DEPENDENCIAS QUE CUENTAN CON MEDIDORES INSTALADOS DEPENDENCIAS MEDIDORES ProyectadosEntregadosInstalados Suministro Q pro [m 3 /día] Fuga [m 3 /día]Fuga [%] IINGEN % FACULTAD DE VETERINARIA % INSTITUTO DE GEOLOGIA % INSTITUTO DE GEOFISICA % COORDINACIÓN DE HUMANIDADES % INSTITUTO DE INVESTIGACIONES ECONÓMICAS % INSTITUTO DE INVESTIGACIONES JURÍDICAS % INSTITUTO DE INVESTIGACIONES FILOLÓGICAS % TOTAL %

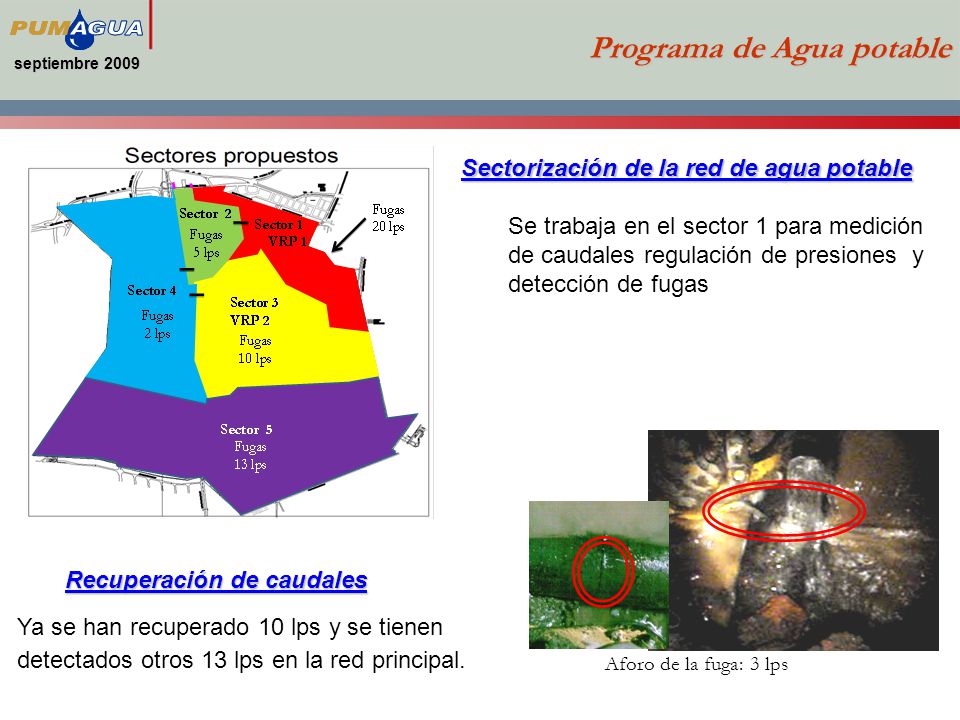

14 septiembre 2009 Sectorización de la red de agua potable Se trabaja en el sector 1 para medición de caudales regulación de presiones y detección de fugas Aforo de la fuga: 3 lps Recuperación de caudales Ya se han recuperado 10 lps y se tienen detectados otros 13 lps en la red principal. Programa de Agua potable

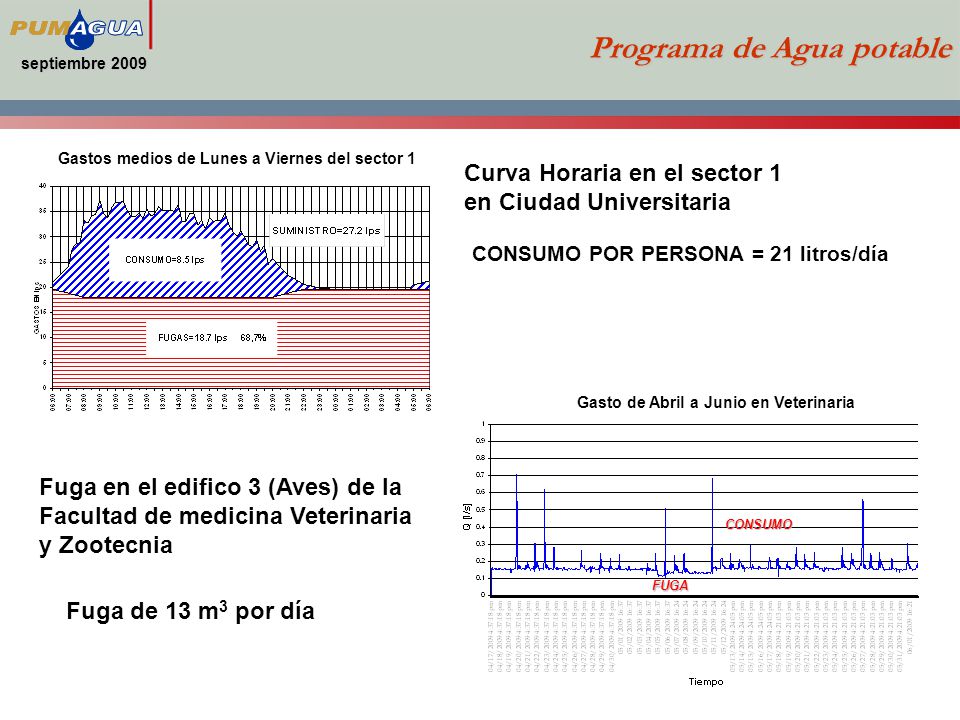

15 septiembre 2009 Programa de Agua potable CONSUMO POR PERSONA = 21 litros/día Curva Horaria en el sector 1 en Ciudad Universitaria Gastos medios de Lunes a Viernes del sector 1 Gasto de Abril a Junio en Veterinaria Fuga en el edifico 3 (Aves) de la Facultad de medicina Veterinaria y Zootecnia Fuga de 13 m 3 por día FUGA CONSUMO

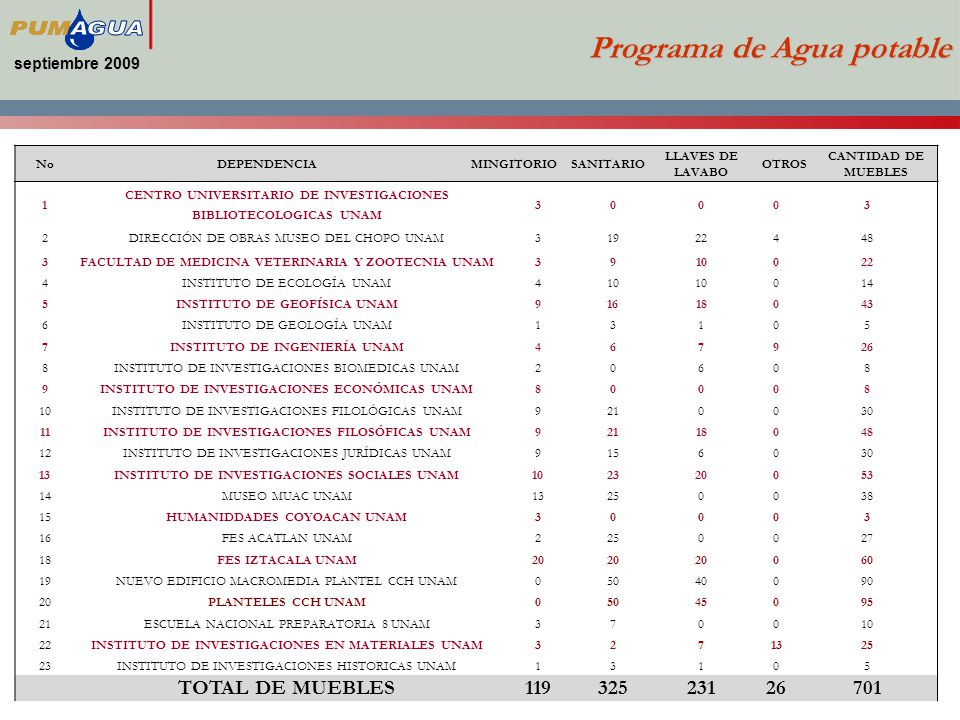

16 septiembre 2009 Programa de Agua potable NoDEPENDENCIAMINGITORIOSANITARIO LLAVES DE LAVABO OTROS CANTIDAD DE MUEBLES 1 CENTRO UNIVERSITARIO DE INVESTIGACIONES BIBLIOTECOLOGICAS UNAM DIRECCIÓN DE OBRAS MUSEO DEL CHOPO UNAM FACULTAD DE MEDICINA VETERINARIA Y ZOOTECNIA UNAM INSTITUTO DE ECOLOGÍA UNAM INSTITUTO DE GEOFÍSICA UNAM INSTITUTO DE GEOLOGÍA UNAM INSTITUTO DE INGENIERÍA UNAM INSTITUTO DE INVESTIGACIONES BIOMEDICAS UNAM INSTITUTO DE INVESTIGACIONES ECONÓMICAS UNAM INSTITUTO DE INVESTIGACIONES FILOLÓGICAS UNAM INSTITUTO DE INVESTIGACIONES FILOSÓFICAS UNAM INSTITUTO DE INVESTIGACIONES JURÍDICAS UNAM INSTITUTO DE INVESTIGACIONES SOCIALES UNAM MUSEO MUAC UNAM HUMANIDDADES COYOACAN UNAM FES ACATLAN UNAM FES IZTACALA UNAM NUEVO EDIFICIO MACROMEDIA PLANTEL CCH UNAM PLANTELES CCH UNAM ESCUELA NACIONAL PREPARATORIA 8 UNAM INSTITUTO DE INVESTIGACIONES EN MATERIALES UNAM INSTITUTO DE INVESTIGACIONES HISTORICAS UNAM13105 TOTAL DE MUEBLES

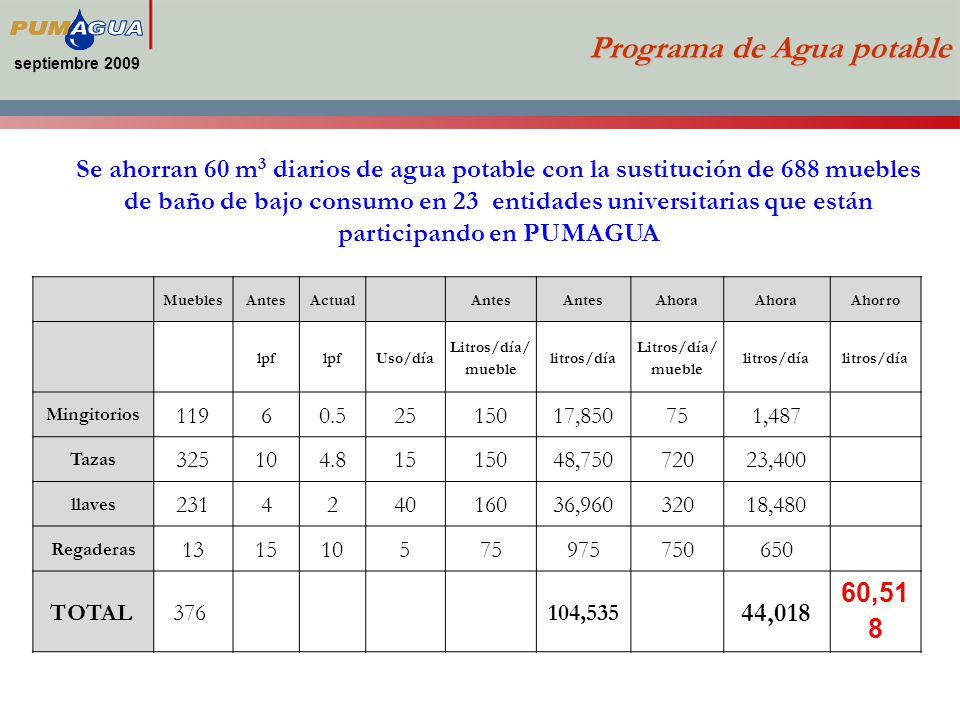

17 septiembre 2009 Programa de Agua potable Se ahorran 60 m 3 diarios de agua potable con la sustitución de 688 muebles de baño de bajo consumo en 23 entidades universitarias que están participando en PUMAGUA MueblesAntesActual Antes Ahora Ahorro lpf Uso/día Litros/día/ mueble litros/día Litros/día/ mueble litros/día Mingitorios ,850751,487 Tazas , ,400 llaves , ,480 Regaderas TOTAL ,535 44,018 60,51 8

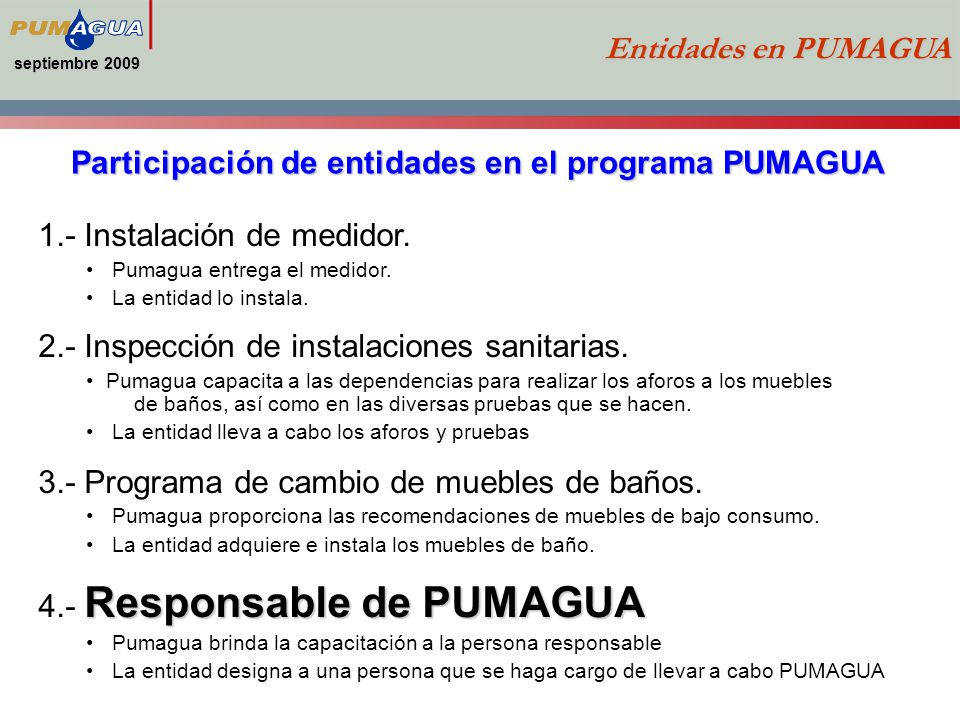

18 septiembre 2009 Entidades en PUMAGUA Participación de entidades en el programa PUMAGUA 1.- Instalación de medidor. Pumagua entrega el medidor. La entidad lo instala. 2.- Inspección de instalaciones sanitarias. Pumagua capacita a las dependencias para realizar los aforos a los muebles de baños, así como en las diversas pruebas que se hacen. La entidad lleva a cabo los aforos y pruebas 3.- Programa de cambio de muebles de baños. Pumagua proporciona las recomendaciones de muebles de bajo consumo. La entidad adquiere e instala los muebles de baño. Responsable de PUMAGUA 4.- Responsable de PUMAGUA Pumagua brinda la capacitación a la persona responsable La entidad designa a una persona que se haga cargo de llevar a cabo PUMAGUA

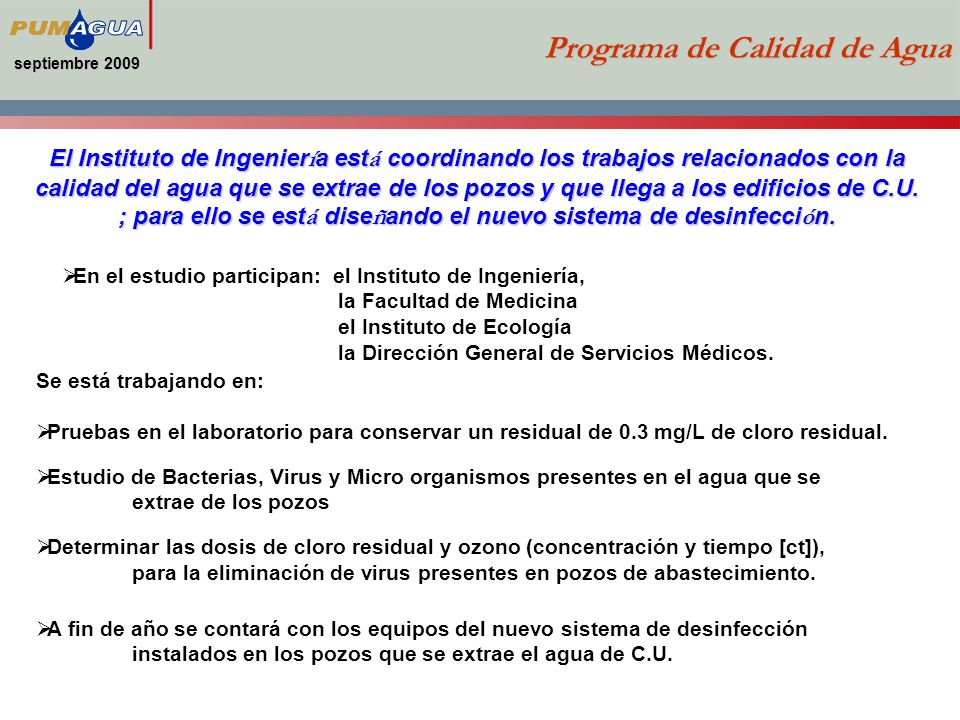

19 septiembre 2009 Programa de Calidad de Agua Se está trabajando en: Pruebas en el laboratorio para conservar un residual de 0.3 mg/L de cloro residual. Estudio de Bacterias, Virus y Micro organismos presentes en el agua que se extrae de los pozos Determinar las dosis de cloro residual y ozono (concentración y tiempo [ct]), para la eliminación de virus presentes en pozos de abastecimiento. A fin de año se contará con los equipos del nuevo sistema de desinfección instalados en los pozos que se extrae el agua de C.U. En el estudio participan: el Instituto de Ingeniería, la Facultad de Medicina el Instituto de Ecología la Dirección General de Servicios Médicos. El Instituto de Ingenier í a est á coordinando los trabajos relacionados con la calidad del agua que se extrae de los pozos y que llega a los edificios de C.U. ; para ello se est á dise ñ ando el nuevo sistema de desinfecci ó n.

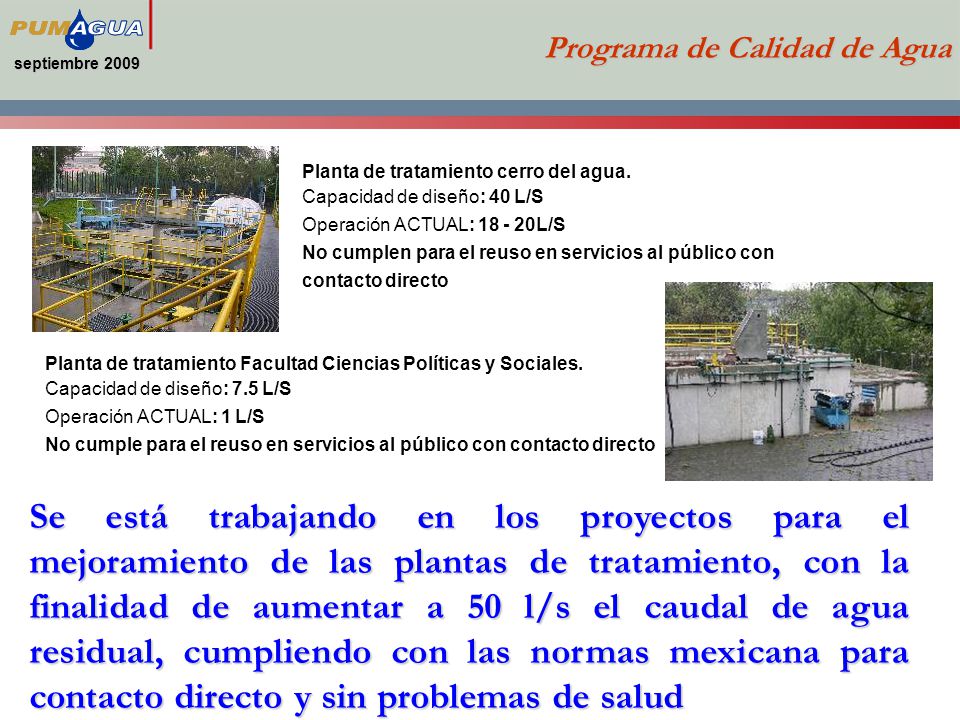

20 septiembre 2009 Programa de Calidad de Agua Se está trabajando en los proyectos para el mejoramiento de las plantas de tratamiento, con la finalidad de aumentar a 50 l/s el caudal de agua residual, cumpliendo con las normas mexicana para contacto directo y sin problemas de salud Planta de tratamiento cerro del agua. Capacidad de diseño: 40 L/S Operación ACTUAL: L/S No cumplen para el reuso en servicios al público con contacto directo Planta de tratamiento Facultad Ciencias Políticas y Sociales. Capacidad de diseño: 7.5 L/S Operación ACTUAL: 1 L/S No cumple para el reuso en servicios al público con contacto directo

21 septiembre 2009 Programa de Riego Se trabaja en los proyectos ejecutivos del Instituto de ingeniería, Jardín Botánico y Salón de Seminarios Programa de intercambio de agua potable por agua de reuso para riego de 105 hectáreas de los jardines de C.U. Reserva Ecológica USO DE VEGETACIÓN NATIVA

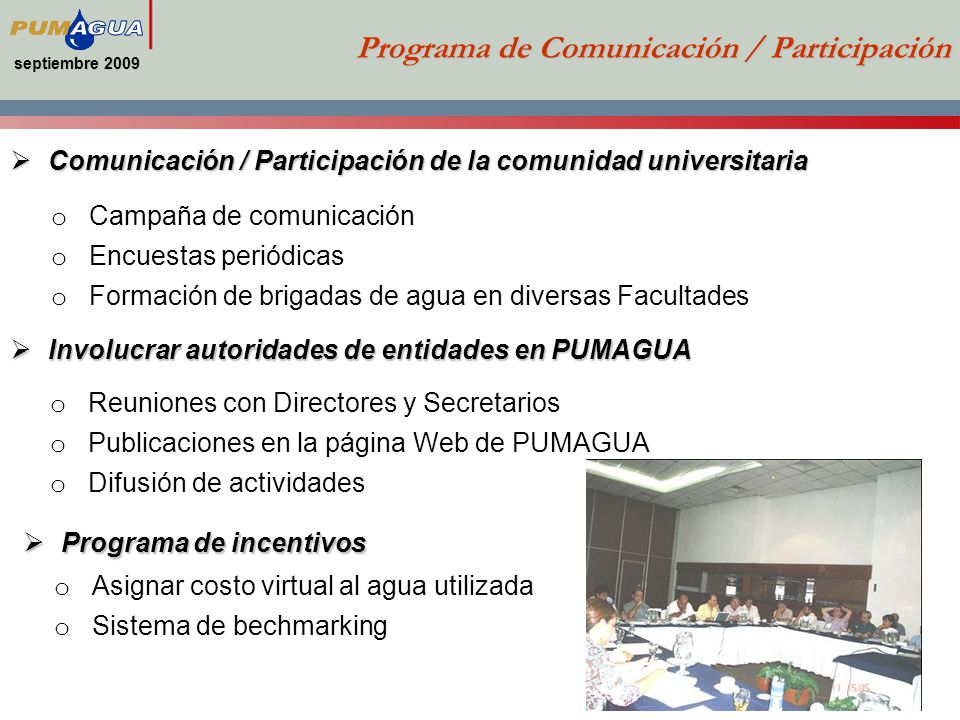

22 22 septiembre 2009 Programa de Comunicación / Participación Comunicación / Participación de la comunidad universitaria Comunicación / Participación de la comunidad universitaria o Campaña de comunicación o Encuestas periódicas o Formación de brigadas de agua en diversas Facultades Involucrar autoridades de entidades en PUMAGUA Involucrar autoridades de entidades en PUMAGUA Programa de incentivos Programa de incentivos o Asignar costo virtual al agua utilizada o Sistema de bechmarking o Reuniones con Directores y Secretarios o Publicaciones en la página Web de PUMAGUA o Difusión de actividades

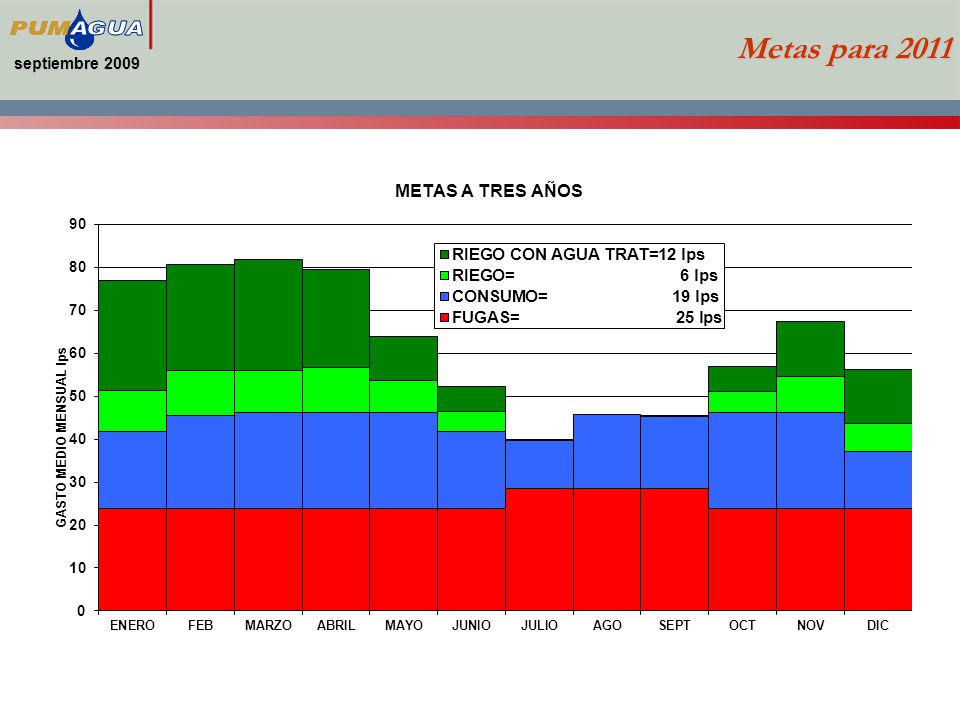

23 septiembre 2009 Metas para 2011

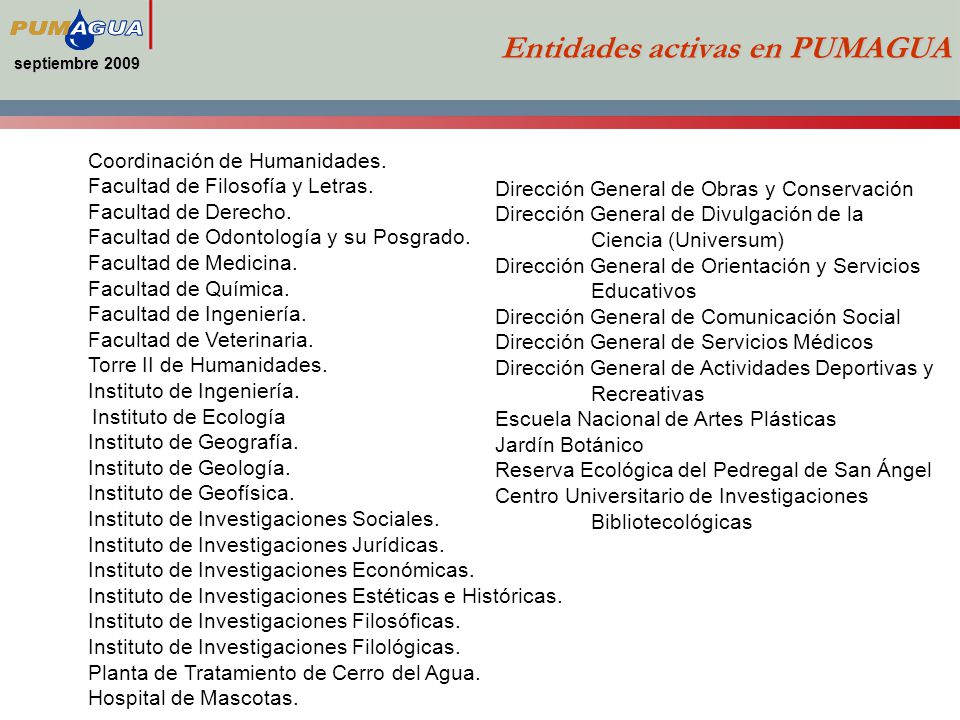

24 septiembre 2009 Entidades activas en PUMAGUA Coordinación de Humanidades. Facultad de Filosofía y Letras. Facultad de Derecho. Facultad de Odontología y su Posgrado. Facultad de Medicina. Facultad de Química. Facultad de Ingeniería. Facultad de Veterinaria. Torre II de Humanidades. Instituto de Ingeniería. Instituto de Ecología Instituto de Geografía. Instituto de Geología. Instituto de Geofísica. Instituto de Investigaciones Sociales. Instituto de Investigaciones Jurídicas. Instituto de Investigaciones Económicas. Instituto de Investigaciones Estéticas e Históricas. Instituto de Investigaciones Filosóficas. Instituto de Investigaciones Filológicas. Planta de Tratamiento de Cerro del Agua. Hospital de Mascotas. Dirección General de Obras y Conservación Dirección General de Divulgación de la Ciencia (Universum) Dirección General de Orientación y Servicios Educativos Dirección General de Comunicación Social Dirección General de Servicios Médicos Dirección General de Actividades Deportivas y Recreativas Escuela Nacional de Artes Plásticas Jardín Botánico Reserva Ecológica del Pedregal de San Ángel Centro Universitario de Investigaciones Bibliotecológicas

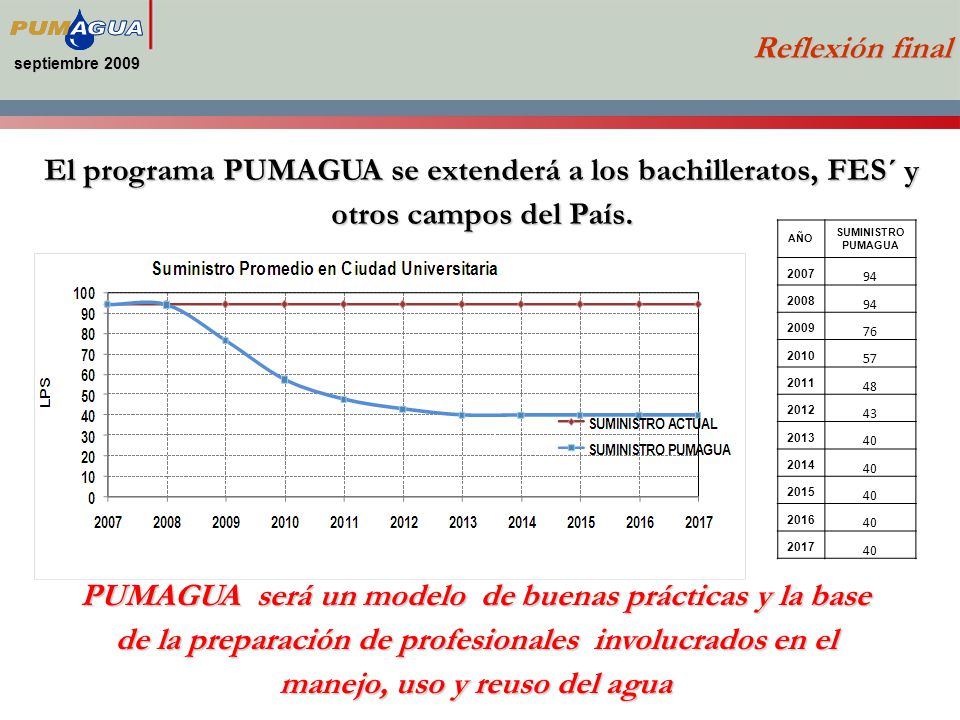

25 septiembre 2009 Reflexión final PUMAGUA será un modelo de buenas prácticas y la base de la preparación de profesionales involucrados en el manejo, uso y reuso del agua El programa PUMAGUA se extenderá a los bachilleratos, FES´ y otros campos del País. AÑO SUMINISTRO PUMAGUA

26 2009
