Apertura Numérica de la fibra y cono de aceptancia NA=Sin e (máx)= K( (n 1 2 –n 2 2 ))

Presentaciones similares


Presentación del tema: "Apertura Numérica de la fibra y cono de aceptancia NA=Sin e (máx)= K( (n 1 2 –n 2 2 ))"— Transcripción de la presentación:

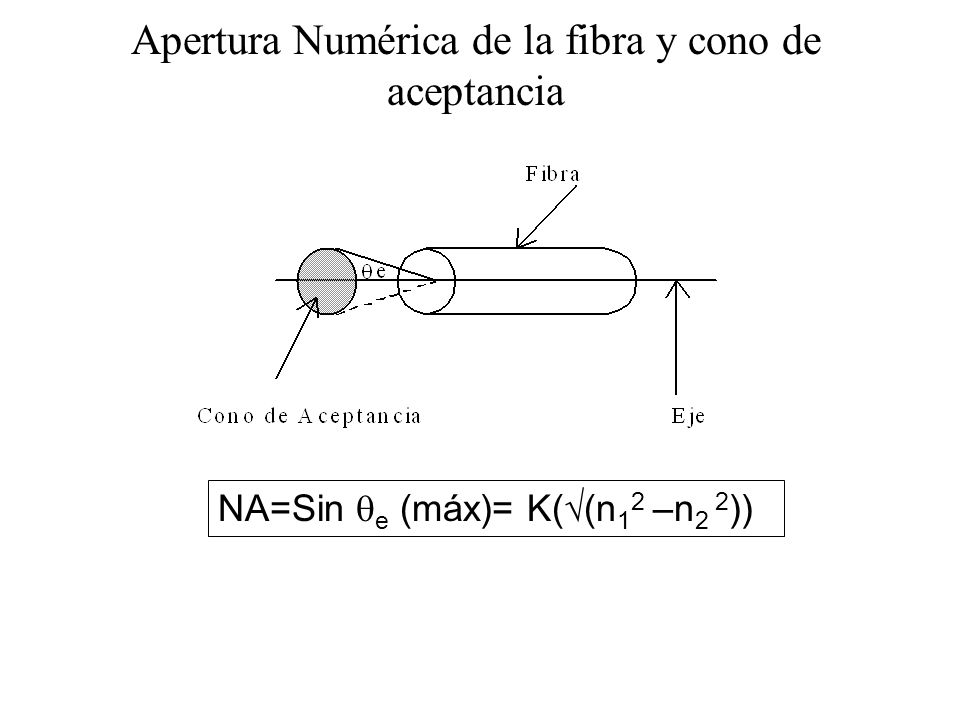

1 Apertura Numérica de la fibra y cono de aceptancia NA=Sin e (máx)= K( (n 1 2 –n 2 2 ))

2 Fibra óptica En conclusión, la fibra óptica se caracteriza por la atenuación, la dispse rsión, el cono de aceptancia, la ventana donde trabaja. Hay otros elementos que intervienen en un sistema de comunicaciones ópticas, estos son: Transmisor, receptor, amplificadores, atenuadores, conectores, empalmes, acopladores y filtros. En el diseño de un sistema de comunicaciones fundamentalmente hay que tener en cuenta dos aspectos fundamentales que son: Presupuesto de potencia y presupuesto de ancho de banda.

3 Tipos de conectores ConnectorInsertion Loss Repeatab ility Fiber TypeApplications FC dB0.20 dBSM, MMDatacom, Telecommunications FDDI dB0.20 dBSM, MMFiber Optic Network LC 0.15 db (SM) 0.10 dB (MM) 0.2 dBSM, MMHigh Density Interconnection MT Array dB0.25 dBSM, MMHigh Density Interconnection SC dB0.10 dBSM, MMDatacom SC Duplex dB0.10 dBSM, MMDatacom ST Typ dB (SM) Typ dB (MM) Typ dB (SM) Typ dB (MM) SM, MM Inter-/Intra-Building, Security, Navy

4 ConnectorInsertion Loss Repeatab ility Fiber TypeApplications FC dB0.20 dBSM, MMDatacom, Telecommunications FDDI dB0.20 dBSM, MMFiber Optic Network LC 0.15 db (SM) 0.10 dB (MM) 0.2 dBSM, MMHigh Density Interconnection MT Array dB0.25 dBSM, MMHigh Density Interconnection SC dB0.10 dBSM, MMDatacom SC Duplex dB0.10 dBSM, MMDatacom ST Typ dB (SM) Typ dB (MM) Typ dB (SM) Typ dB (MM) SM, MM Inter-/Intra-Building, Security, Navy

5 Transmisores :Diodos Led y Diodos Laser Diodo Led (de superficie, de perfil) b a

6 Transmisores :Diodos Led y Diodos Laser Diodo LASER (FP, DFB) Materiales usados GaAlAs Longitud de onda corta InGaAsP Longitud de onda larga

7 Transmisores :Diodos Led y Diodos Laser

8 Receptores :Fotodiodos PIN y APD PIN APD

9 Acopladores

10 Amplificadores Semiconductor optical amplifiers (SOAs) Erbium doped fiber amplifiers (EDFAs) Raman optical amplifiers Empalmes Empalmes por fusión Empalmes mecánicos

11
