Ventajas de Air Turbine De 25,000 a 90,000 rpm, hasta1.40 hp / 1.04 kW. Alta velocidad y torque Constante bajo carga Mayor precisión, Velocidades de alimentación.

Presentaciones similares


Presentación del tema: "Ventajas de Air Turbine De 25,000 a 90,000 rpm, hasta1.40 hp / 1.04 kW. Alta velocidad y torque Constante bajo carga Mayor precisión, Velocidades de alimentación."— Transcripción de la presentación:

1

2 Ventajas de Air Turbine De 25,000 a 90,000 rpm, hasta1.40 hp / 1.04 kW. Alta velocidad y torque Constante bajo carga Mayor precisión, Velocidades de alimentación más rápidas, Producción acelerada. Sistema totalmente sin aceite; Cojinetes engrasados y sellados. Alta velocidad periférica mejora la acción de corte, acabados limpios, mayor vida para las herramientas. Propulsión de turbina, Menor cantidad de partes movibles, menores reparaciones. Sin paletas, engranajes, sin mantenimiento. Silenciosas, por debajo de 67 dBA. Entrada de aire de 90psi /6.2 bar. Aire limpio y seco solamente. Hasta un 30% de ahorró en el aire comprimido consumido. Operaciones las 24 horas 7 días de la semana. Sin ciclos de parada, sin control o lubricación. 12 meses de garantía limitada. Las llaves para las pinzas son suministradas con las unidades.

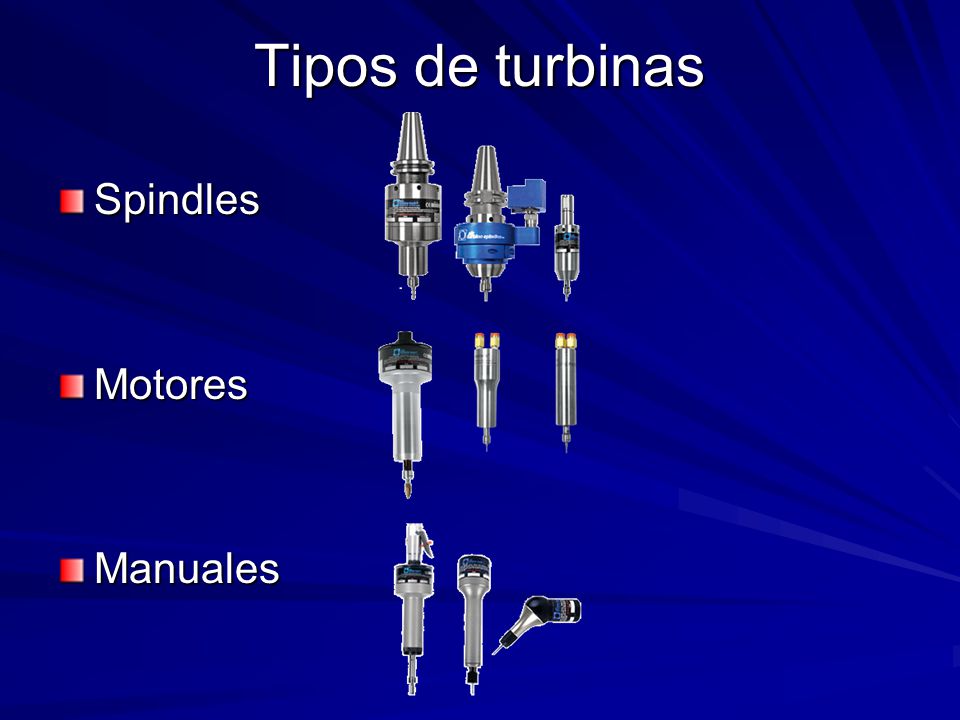

3 Tipos de turbinas SpindlesMotoresManuales

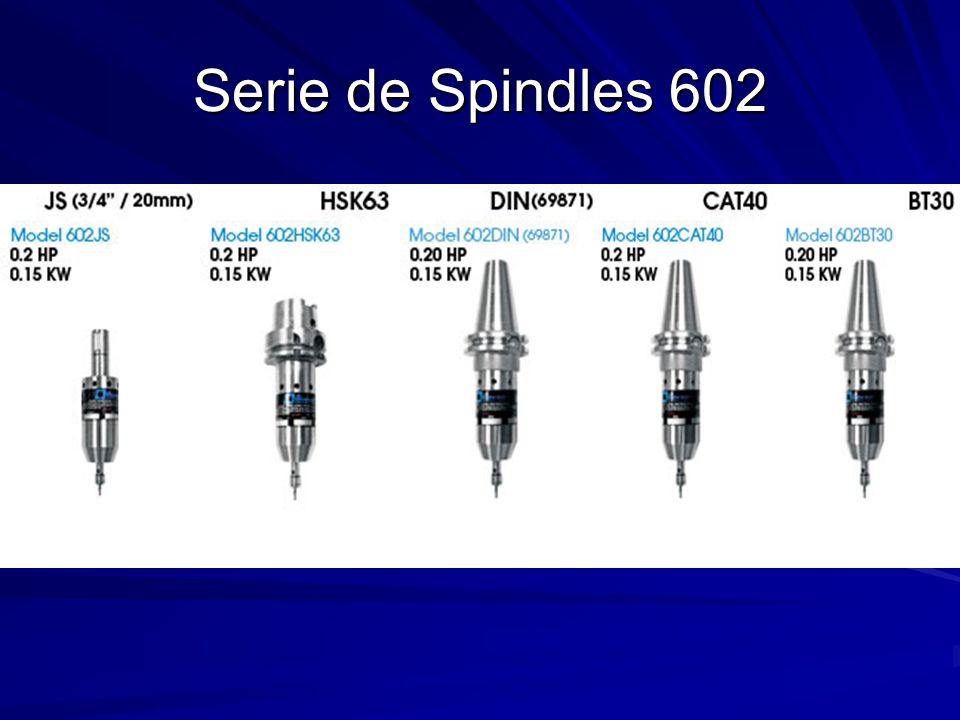

4 Serie de Spindles 602

5 Datos Técnicos Serie 602 Especificaciones Generales602S602602X Velocidad gobernada RPM40,000 / 50,000 / 65,000 / 75,000 40,000 / 50,000 / 65,000 / 90,000 40,000 / 50,000 / 65,000 Poder nominal HP (KW).15(.11) /.2 (.15) /.2 (.15) /.2 (.15).30 (.22) /.40 (.30) /.50 (.37) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 4.5 (2.1) / 4.5 (2.1) / 4.5 (2.1) / 4.5 (2.1) 4.5 (2.1) / 4.5 (2.1) / 4.5 (2.1) / 5 (2.4) 4 (1.9) / 5 (2.4) / 6 (2.8) Consumo de aire con carga CFM (L/S) 5 (2.36) - 6 (3.30) 5 (2.36) – 12 (5.66) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza ER8 1/8 (3mm) ER8 1/8 (3mm) / 1/4 (6mm) Peso de la turbina JS:17.8 oz (0.50kg) BT:26.4 oz (0.75kg) JS:23.2 oz (0.66kg) BT/CAT/DIN/HSK:46.4 oz (1.32kg) JS:26.4oz (0.75kg) BT/CAT/DIN/HSK:63.2 oz (1.79kg)

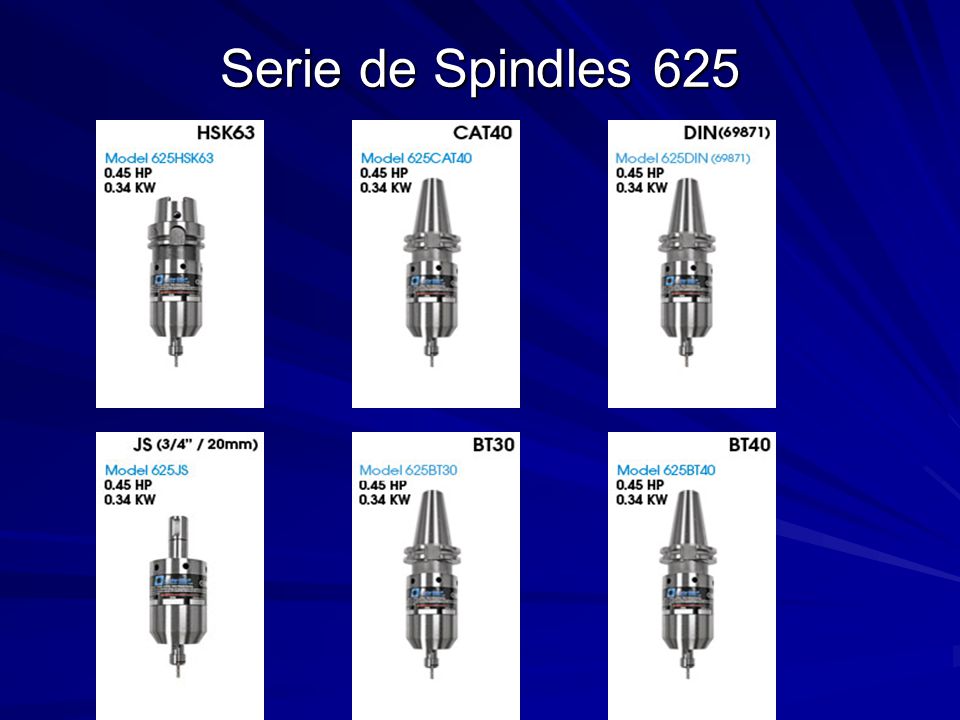

6 Serie de Spindles 625

7 Datos Técnicos Serie 625 Especificaciones Generales625625X Velocidad gobernada RPM 30,000 / 40,000 / 50,000 Poder nominal HP (KW) 0.40(0.30) / 0.45 (0.34) / 0.45 (0.34) 0.8 (0.60) / 0.90(0.67) / 0.95(0.70) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 10.5 (4.9) / 11 (5.2) / 11 (5.2) 19 (8.97) / 20 (9.44) / 20 (9.44) Consumo de aire con carga CFM (L/S) 11(5.2) -20(9.4) 22 (10.38) – 30 (14.16) 22 (10.38) – 30 (14.16) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza ER11- 1/4 (6mm) Peso de la turbina JS:49.6oz (1.41kg) BT/CAT/DIN/HSK:81.6oz(2.31kg) JS:49.6oz (1.41kg) BT/CAT/DIN/HSK: 81.6oz(2.31kg)

8 Serie de Spindles 650

9 Datos Técnicos Serie 650 Especificaciones Generales650650X Velocidad gobernada RPM25,000 / 30,000 / 40,000 Poder nominal HP (KW).76 (.57) /.83 (.62) /.88 (.66) 1.2 (.90) / 1.3 (.98) / 1.4 (1.04) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 13 (6.1) / 14 (6.6) / 14 (6.6) 16 (7.55) / 17 (8.02) / 18 (8.49) Consumo de aire con carga CFM (L/S) 14 (6.60) -35 (16.5) 19 (8.97) – 30 (14.16) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza ER11-1/4 (6mm) Peso de la turbina JS:65.8oz (1.95kg) BT/CAT/DIN/HSK: 112.8oz(3.20kg) JS:75.2oz (2.13kg) BT/CAT/DIN/HSK: 118.4oz(2.31kg)

10 Robodrill

11 Datos Técnicos de Modelos para RoboDrill Especificaciones Generales602XDT625XDT Velocidad gobernada RPM 40,000 / 50,000 / 65,000 / 75,000 30,000 / 40,000 / 50,000 Poder nominal HP (KW).30 (.22) /.40 (.30) /.45 (.34) /.47 (.35) 0.8 (0.60) / 0.9 (0.67) / 0.9 (0.67) Presión de aire de entrada CFM [L/S] 90 PSI (6,2 Bar) Consumo de aire sin carga CFM (L/S) 6 (2.8) / 6 (2.8) / 6.14 (2.9) / 6.14 (2.9) 19 (8.97) / 20 (9.44) / 20 (9.44) Consumo de aire con carga CFM (L/S) 7 (3.30) - 10 (4.27) 22 (10.38) - 30 (14.16) Nivel de ruido (escape de manguera) Menos de 67 dBA Capacidad de la pinza ER11 - 1/4 (6mm) Peso de la turbina 66.4 oz (1.88 kg) 96 oz (2.72 kg)

12 Opciones de Montaje Opción de cono recto o integrado Opción de intercambio automático TMA

13 Aplicaciones AluminioBronceCerámicaVidrioGrafitoMaderaPlásticosAcero

14 Serie de motores Cuerpo de acero

15 Datos Técnicos Motores de acero Especificaciones Generales 722MX730MX Velocidad gobernada RPM40,000 / 50,000 / 65,000 Poder nominal HP (KW).3(.22) /.3 (.22) /.4 (.30) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 4 (1.88) / 4 (1.88) / 4 (1.88) Consumo de aire con carga CFM (L/S) 6 (2.83) - 9 (4.24) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza 1/8 (3mm) 1/8 (3mm) o 1/4 (6mm)

16 Datos Técnicos Motores de acero Especificaciones Generales732MX740MX740XP Velocidad gobernada RPM40,000 / 50,000 / 65,000 30,000 / 40,000 / 50,000 Poder nominal HP (KW) 3(.22) /.3 (.22) /.4 (.30).8 (.60) /.9 (.68) /.95 (.76) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 4 (1.88) / 4 (1.88) / 4 (1.88) 5 (2.36) / 6 (2.83) / 6 (2.83) 16 (7.55) / 20 (9.44) / 20 (9.44) Consumo de aire con carga CFM (L/S) 6 (2.83) - 9 (4.24) 7 (3.30) – 10 (4.72) 17 (8.02) – 45 (21.2) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza 1/8 (3mm) o 1/4 (6mm) 1/4 (6mm)

17 Serie de motores Cuerpo de Aluminio con barril de Acero

18 Datos Técnicos Motores de aluminio Especificaciones Generales202HD210HD Velocidad gobernada RPM30,000 / 40,000 /50,000 / 65,000 25,000 / 30,000 / 40,000 Poder nominal HP (KW) /.45 (34) /.50 (.37) /.55 (41).76 (.57) /.83 (.62) /.88 (.66) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 10 (4.7) / 13 (6.1) / 14 (6.6) / 14 (6.6) 13 (6.1) / 14 (6.6) / 14 (6.6) Consumo de aire con carga CFM (L/S) 11 (5.19) -20 (9.4) 14 (6.61) – 35 (16.52) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza 1/8 (3mm) 1/4 (6mm)

19 Datos Técnicos Motores de aluminio Especificaciones Generales430HD430XHD725JSL Diseño especial de acero Velocidad gobernada RPM25,000 / 30,000 / 40,000 30,000 / 40,000 / 50,000 Poder nominal HP (KW).76 (.57) /.83 (.62) /.88 (.66) 1.2 (.90) / 1.3 (.98) / 1.4 (1.04).40 (.30) /.45 (.34) /.50 (.37) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 13 (6.1) / 14 (6.6) / 14 (6.6) 16 (7.55) / 17 (8.02) / 18 (8.50) 10.5 (4.95) /11 (5.19) / 14.5 (6.84) Consumo de aire con carga CFM (L/S) 14 (6.61) -35 (16.52) 19 (8.97) – 30 (14.2) 11 (5.19) – 22 (10.4) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza 1/4 (6mm)

20 Aplicaciones para motores Desbarbado Acabados laterales PerforadoFresado Perforado en goma Pulido

21 Serie Manual Rectas

22 Datos técnicos Especificaciones Generales 200SV 200SV201SV202SV Velocidad gobernada RPM50,000 40,000 / 50,000 / 65,000 / 90,000 30,000 / 40,000 / 50,000 / 65,000 Poder nominal HP (KW) 0.3 (0.22) 0.3 (0.22).15(.11) /.2 (.15) /.2 (.15) /.2 (.15).40 (.30) /.45 (.34) /.55 (.41) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 4 ( 1.88) 4 ( 1.88) 3 (1.51) / 4 (1.88) / 4 (1.88) / 5 (2.36) 10 (4.72) /13 (6.14) / 14 (6.61) / 14 (6.61) Consumo de aire con carga CFM (L/S) 6 (2.83)- 9 (4.24) 6 (2.83)- 9 (4.24) 4.8 (2.22) – 7 (3.30) 11 (5.19) – 20 (9.44) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza 1/8 (3mm)

23 Serie Manual Extendidas

24 Datos técnicos Especificaciones Generales206X Velocidad gobernada RPM 30,000 / 40,000 / 50,000 30,000 / 40,000 30,000 / 40,000 25,000 / 30,000 / 40,000 Poder nominal HP (KW).3 (.22) /.3 (.22) /.4 (.30).4 (.30) /.45 (34).76 (.57) /.83 (.62) /.88 (.66) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 5 (2.36) / 6 (2.83) / 6 (2.83) 10 (4.72) / 13 (6.14) 13 (6.14) /14 (6.61) / 14 (6.61) Consumo de aire con carga CFM (L/S) 7 (3.30) – 10 (4.27) 11 (5.19) – 20 (9.27) 14 (6.61) – 35 (16.52) Nivel de ruido (escape de manguera) Menos de 67 dBa Capacidad de la pinza 1/4 (6mm)

25 Serie Manual Angulares

26 Datos técnicos Especificaciones Generales0145SSV2545/ Velocidad gobernada RPM 40,000 / 50,000 / 65,000 30,000 / 40,000 30,000 / 40,000 25,000 / 30,000 / 40,000 25,000 / 30,000 / 40,000 Poder nominal HP (KW).15(.11) /.2 (.15) /.2 (.15).4 (.30) /.45 (34).4 (.30) /.45 (34).76 (.57) /.83 (.62) /.88 (.66) Presión de aire de entrada CFM [L/S] 90 PSI (6.2 Bar) Consumo de aire sin carga CFM (L/S) 3 (1.51) / 4 (1.89) / 4 (1.89) 10 (4.72) / 13 (6.14) 13 (6.14) /14 (6.61) / 14 (6.61) Consumo de aire con carga CFM (L/S) 4.7 (2.22) – 7 (3.30) 11 (5.19) – 20 (9.44) 14 (6.61) – 35 (16.52) Nivel de ruido Menos de 67 dBa Capacidad de la pinza 1/8 (3mm) 1/4 (6mm)

27 Serie Manual Opcion de gatillo

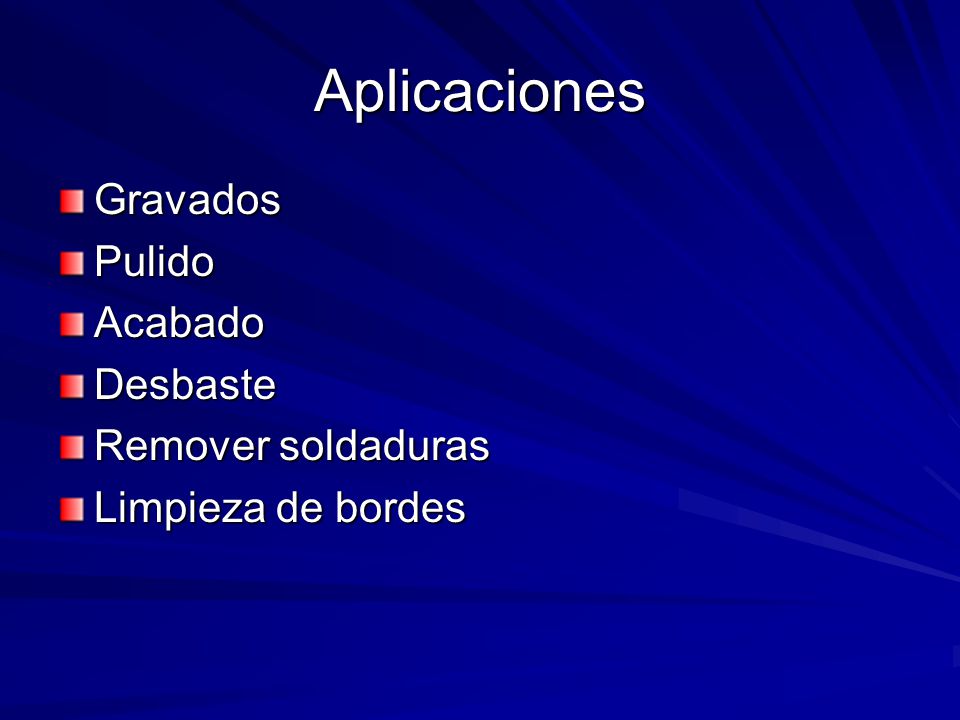

28 Aplicaciones GravadosPulidoAcabadoDesbaste Remover soldaduras Limpieza de bordes

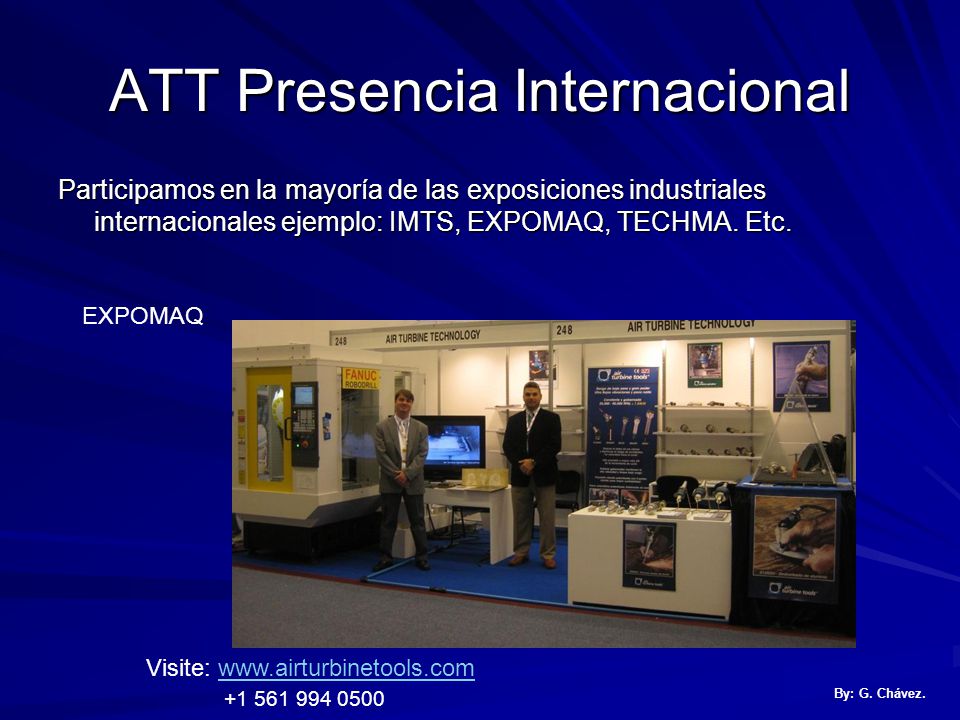

29 ATT Presencia Internacional Participamos en la mayoría de las exposiciones industriales internacionales ejemplo: IMTS, EXPOMAQ, TECHMA. Etc. EXPOMAQ Visite: By: G. Chávez
