1 Informe Situación Eléctrica y Energética del Sistema Interconectado Nacional CNO - GAS, Reunión de octubre de 2005 Documento: XM CND Gerencia Centro Nacional de Despacho

2 2 CONTENIDO El objetivo de esta presentación es ilustrar sobre el panorama actual del Sistema Interconectado Nacional y los riesgos que se enfrentan en el corto, mediano y largo plazo. La presentación se ha organizado en cuatro partes: SITUACIÓN ACTUAL CORTO PLAZO MEDIANO PLAZO LARGO PLAZO

3 3 CONTENIDO SITUACIÓN ACTUAL Se presenta el balance actual de demanda y generación, considerando la capacidad hidráulica y térmica, la demanda doméstica y las exportaciones al Ecuador. CORTO PLAZO MEDIANO PLAZO LARGO PLAZO

4 4 SEGUIMIENTO PARÁMETROS -SIN-

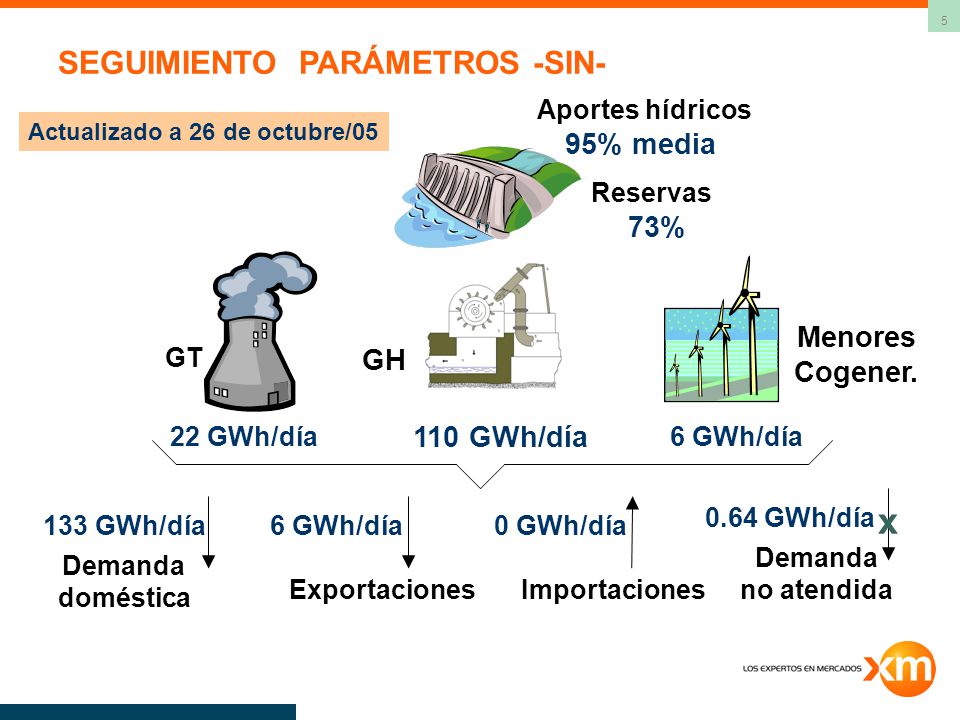

5 5 Demanda doméstica ExportacionesImportaciones 73% Aportes hídricos 95% media GH 110 GWh/día GT 22 GWh/día Menores Cogener. 6 GWh/día 133 GWh/día6 GWh/día0 GWh/día Demanda no atendida 0.64 GWh/día x Reservas Actualizado a 26 de octubre/05 SEGUIMIENTO PARÁMETROS -SIN-

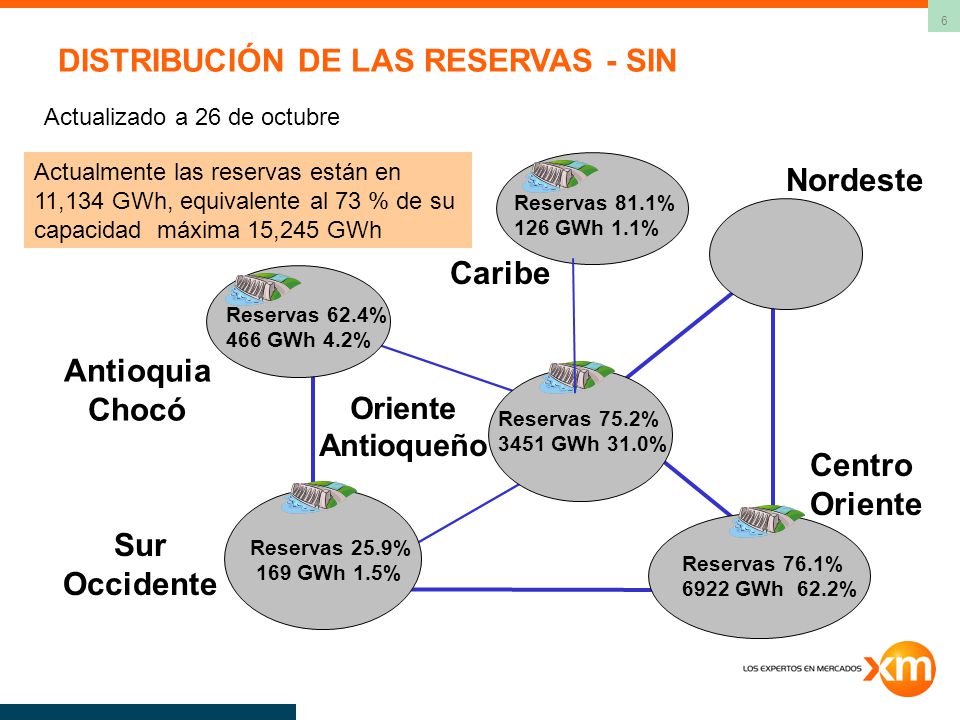

6 6 Sur Occidente Nordeste Caribe Centro Oriente Antioquia Chocó Oriente Antioqueño Reservas 62.4% 466 GWh 4.2% Reservas 81.1% 126 GWh 1.1% Reservas 76.1% 6922 GWh 62.2% Reservas 25.9% 169 GWh 1.5% Reservas 75.2% 3451 GWh 31.0% Actualmente las reservas están en 11,134 GWh, equivalente al 73 % de su capacidad máxima 15,245 GWh Actualizado a 26 de octubre DISTRIBUCIÓN DE LAS RESERVAS - SIN

7 7 RESERVAS A 26 DE OCTUBRE DE 2005

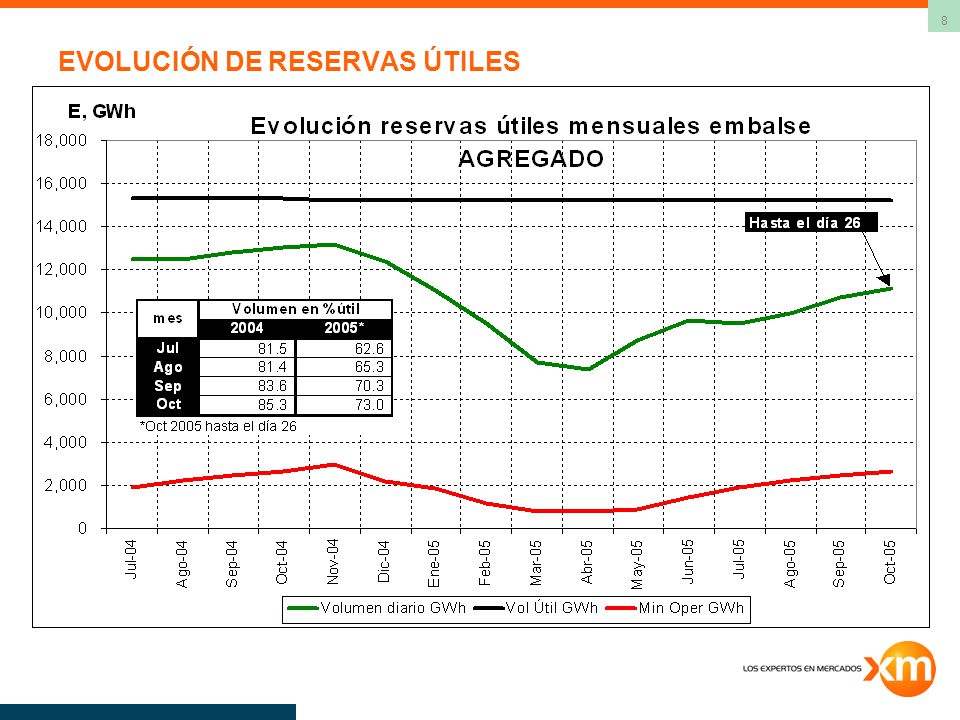

8 8 EVOLUCIÓN DE RESERVAS ÚTILES

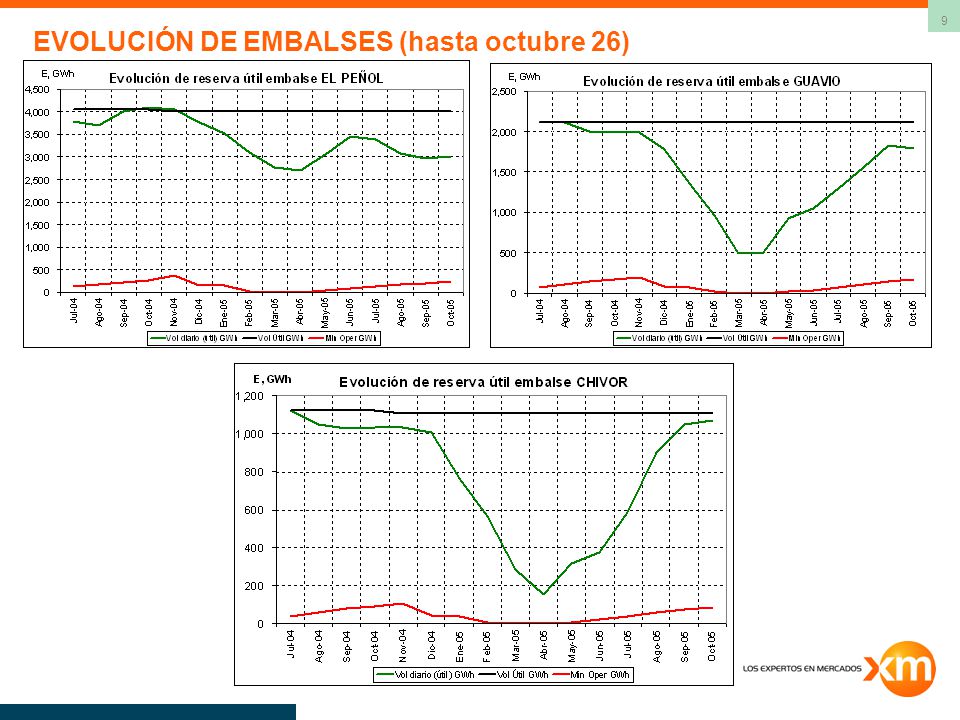

9 9 EVOLUCIÓN DE EMBALSES (hasta octubre 26)

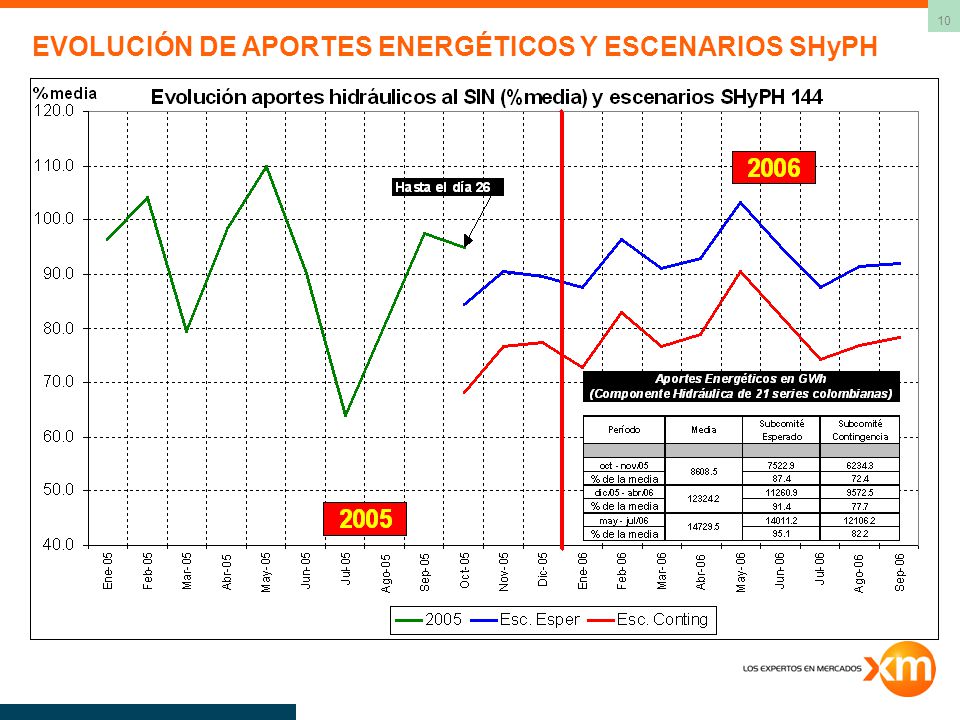

10 10 EVOLUCIÓN DE APORTES ENERGÉTICOS Y ESCENARIOS SHyPH

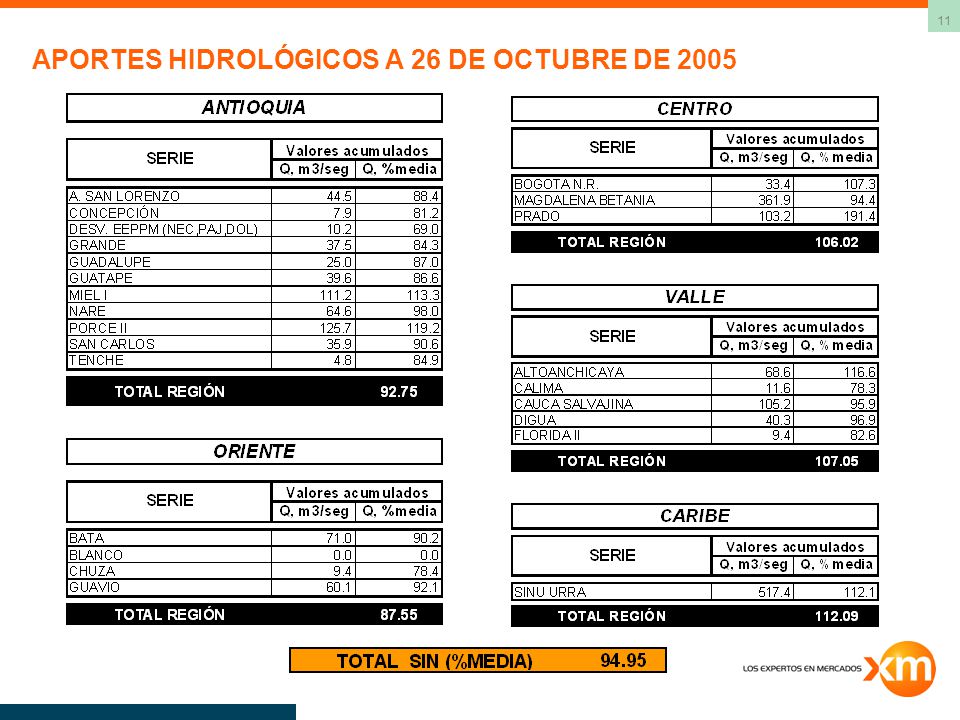

11 11 APORTES HIDROLÓGICOS A 26 DE OCTUBRE DE 2005

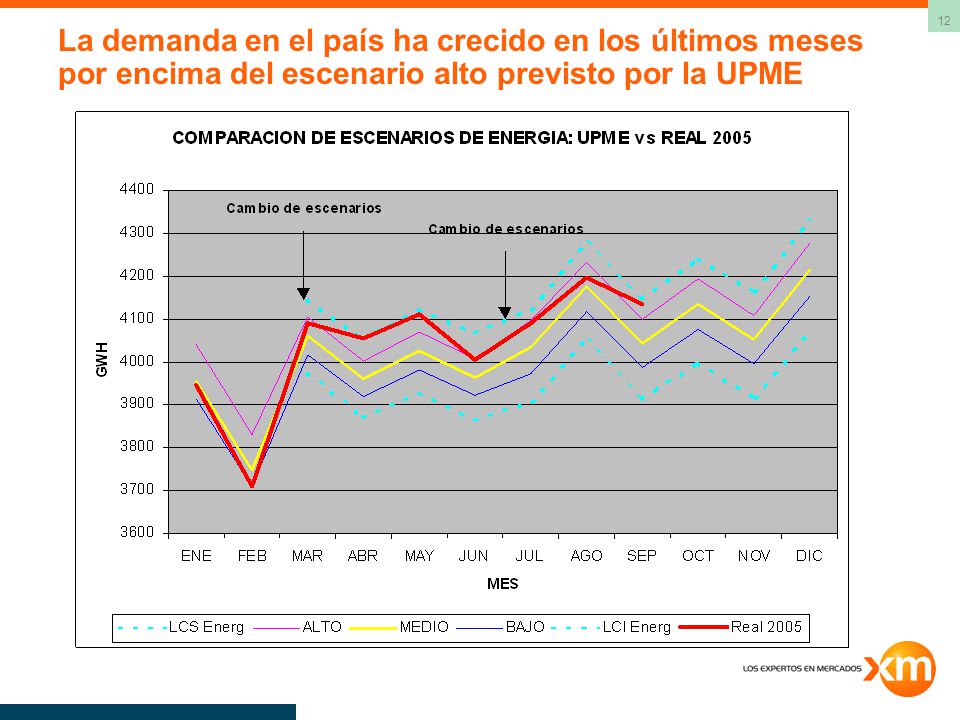

12 12 La demanda en el país ha crecido en los últimos meses por encima del escenario alto previsto por la UPME

13 13 Comportamiento de la demanda de potencia último trimestre del año

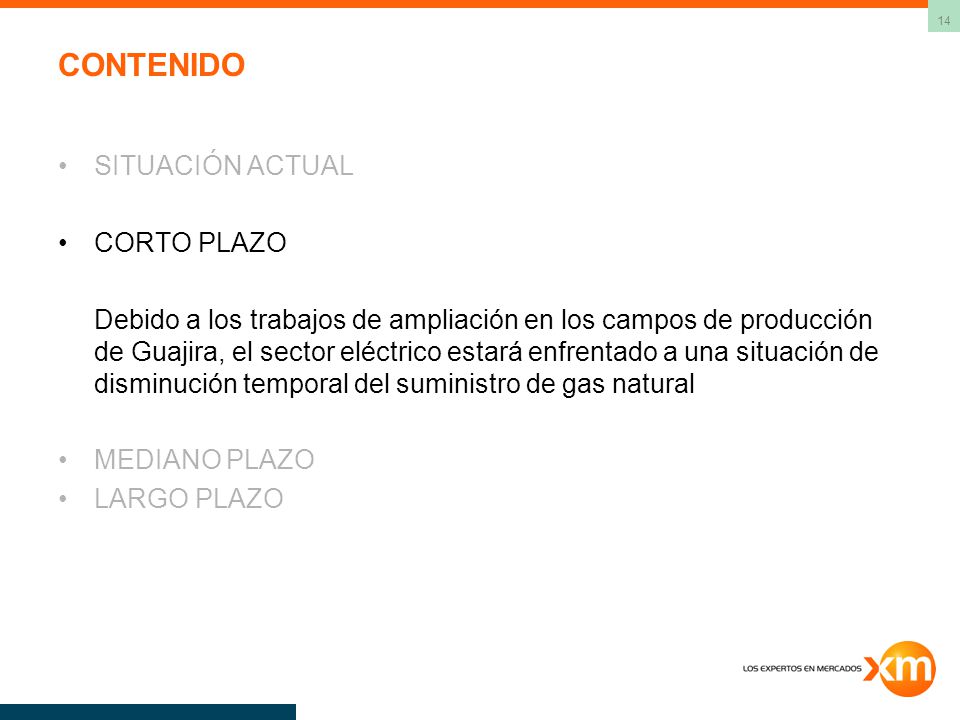

14 14 CONTENIDO SITUACIÓN ACTUAL CORTO PLAZO Debido a los trabajos de ampliación en los campos de producción de Guajira, el sector eléctrico estará enfrentado a una situación de disminución temporal del suministro de gas natural MEDIANO PLAZO LARGO PLAZO

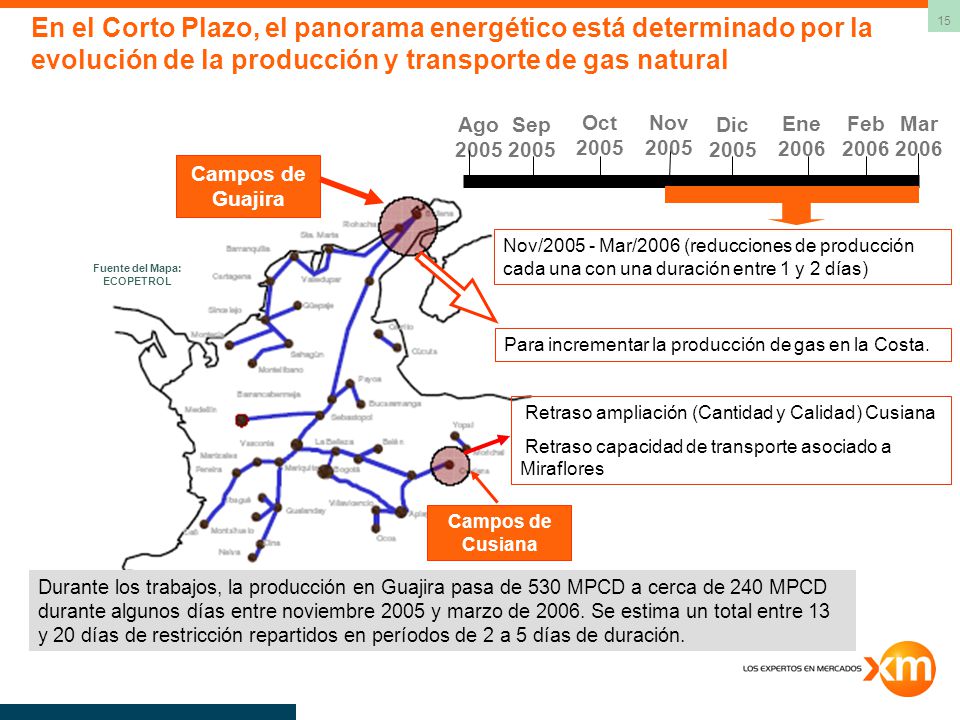

15 15 Para incrementar la producción de gas en la Costa. Campos de Guajira Durante los trabajos, la producción en Guajira pasa de 530 MPCD a cerca de 240 MPCD durante algunos días entre noviembre 2005 y marzo de Se estima un total entre 13 y 20 días de restricción repartidos en períodos de 2 a 5 días de duración. Fuente del Mapa: ECOPETROL En el Corto Plazo, el panorama energético está determinado por la evolución de la producción y transporte de gas natural Nov/ Mar/2006 (reducciones de producción cada una con una duración entre 1 y 2 días) Ago 2005 Sep 2005 Oct 2005 Nov 2005 Dic 2005 Ene 2006 Feb 2006 Mar 2006 Campos de Cusiana Retraso ampliación (Cantidad y Calidad) Cusiana Retraso capacidad de transporte asociado a Miraflores

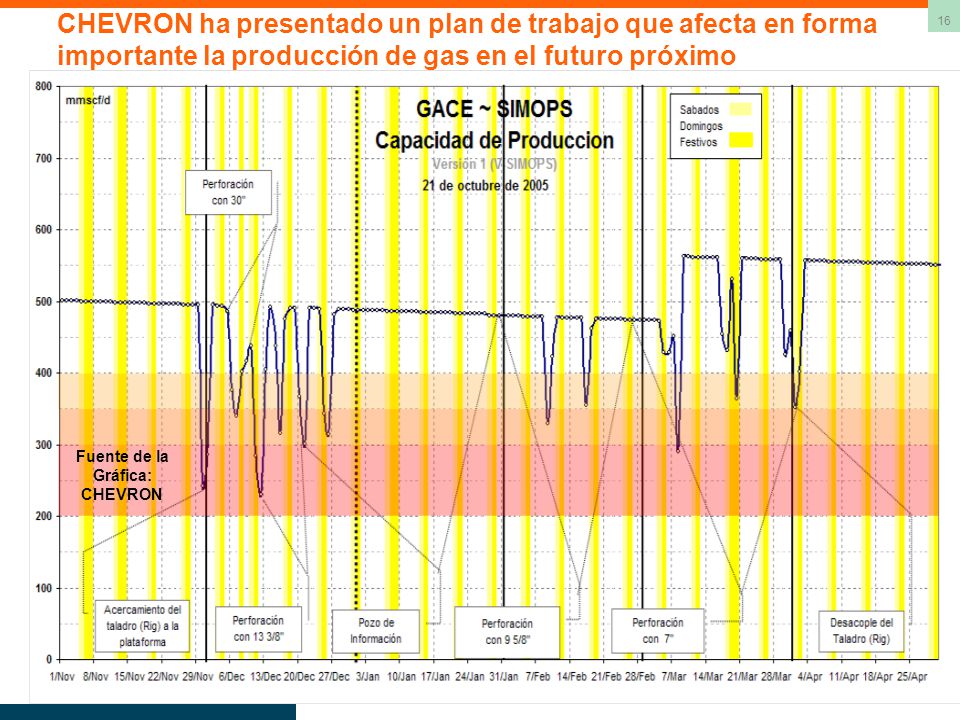

16 16 CHEVRON ha presentado un plan de trabajo que afecta en forma importante la producción de gas en el futuro próximo Fuente de la Gráfica: CHEVRON

17 17 Para garantizar la atención confiable de la demanda de la Costa Atlántica se requiere al menos 86 MPCD de gas natural para generación termoeléctrica en el área Acciones: Manejo operativo de los gasoductos (empaquetamiento). Generación térmica con combustibles sustitutos. Gestión de la demanda industrial de Gas (mantenimientos, sustitución, etc.). Medidas Suplementarias para protección del Sistema Eléctrico. En caso de ser insuficiente el balance de gas, se recomienda al Ministerio la Declaración de Racionamiento Programado de Gas.

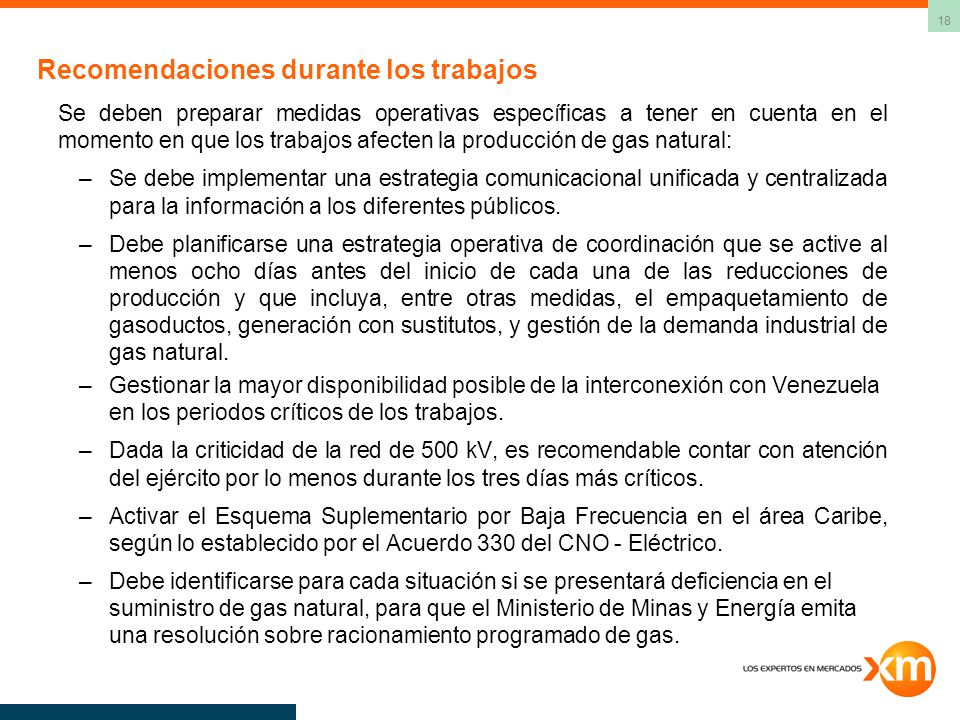

18 18 Recomendaciones durante los trabajos Se deben preparar medidas operativas específicas a tener en cuenta en el momento en que los trabajos afecten la producción de gas natural: –Se debe implementar una estrategia comunicacional unificada y centralizada para la información a los diferentes públicos. –Debe planificarse una estrategia operativa de coordinación que se active al menos ocho días antes del inicio de cada una de las reducciones de producción y que incluya, entre otras medidas, el empaquetamiento de gasoductos, generación con sustitutos, y gestión de la demanda industrial de gas natural. –Gestionar la mayor disponibilidad posible de la interconexión con Venezuela en los periodos críticos de los trabajos. –Dada la criticidad de la red de 500 kV, es recomendable contar con atención del ejército por lo menos durante los tres días más críticos. –Activar el Esquema Suplementario por Baja Frecuencia en el área Caribe, según lo establecido por el Acuerdo 330 del CNO - Eléctrico. –Debe identificarse para cada situación si se presentará deficiencia en el suministro de gas natural, para que el Ministerio de Minas y Energía emita una resolución sobre racionamiento programado de gas.

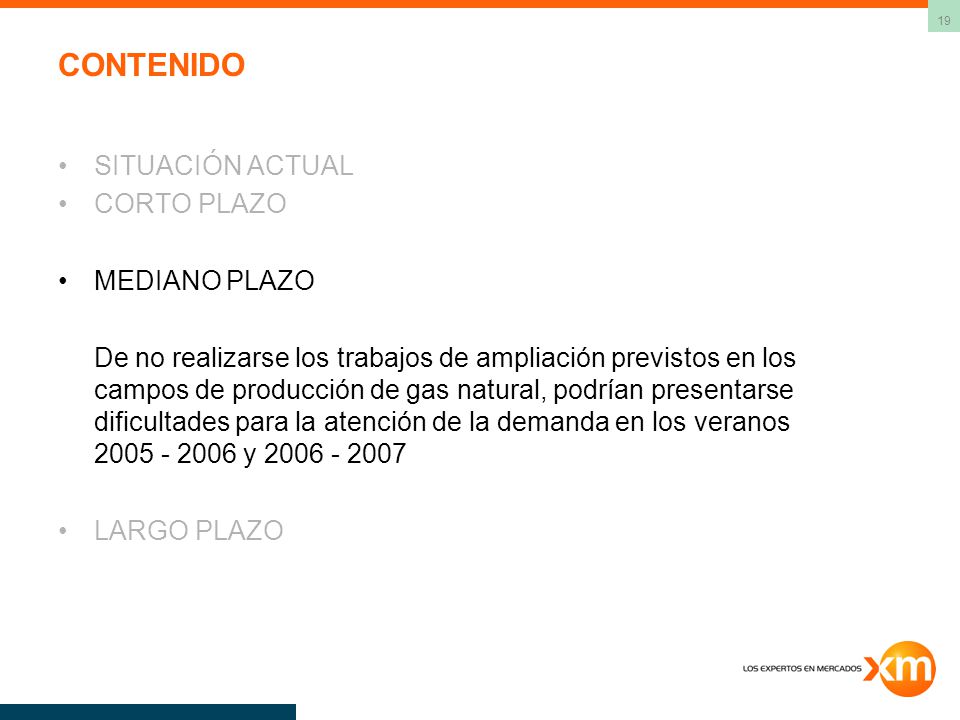

19 19 CONTENIDO SITUACIÓN ACTUAL CORTO PLAZO MEDIANO PLAZO De no realizarse los trabajos de ampliación previstos en los campos de producción de gas natural, podrían presentarse dificultades para la atención de la demanda en los veranos y LARGO PLAZO

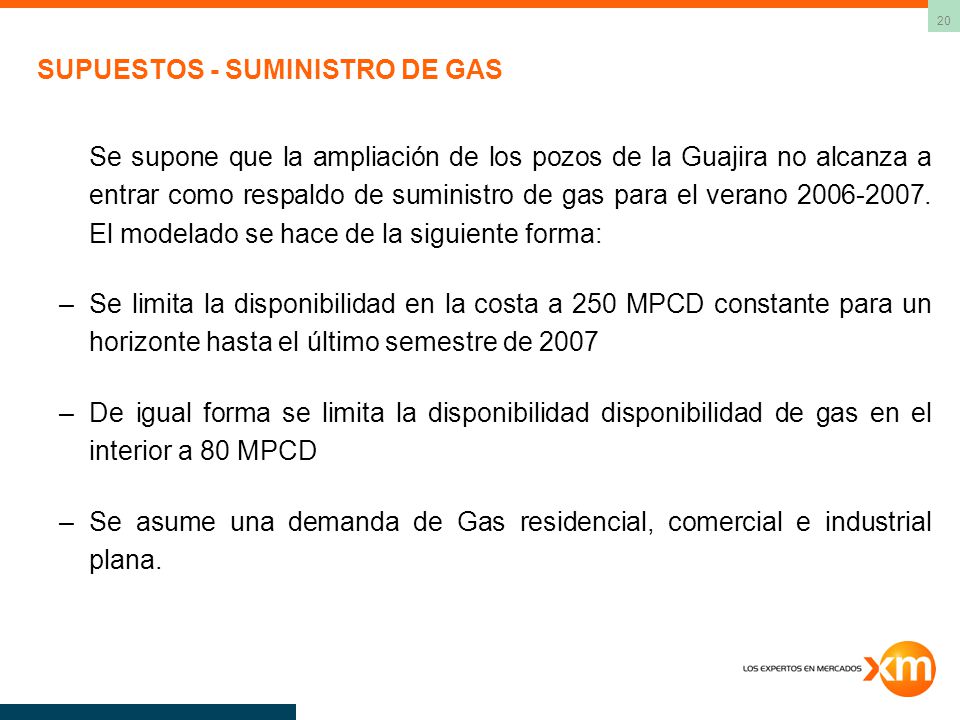

20 20 SUPUESTOS - SUMINISTRO DE GAS Se supone que la ampliación de los pozos de la Guajira no alcanza a entrar como respaldo de suministro de gas para el verano El modelado se hace de la siguiente forma: –Se limita la disponibilidad en la costa a 250 MPCD constante para un horizonte hasta el último semestre de 2007 –De igual forma se limita la disponibilidad disponibilidad de gas en el interior a 80 MPCD –Se asume una demanda de Gas residencial, comercial e industrial plana.

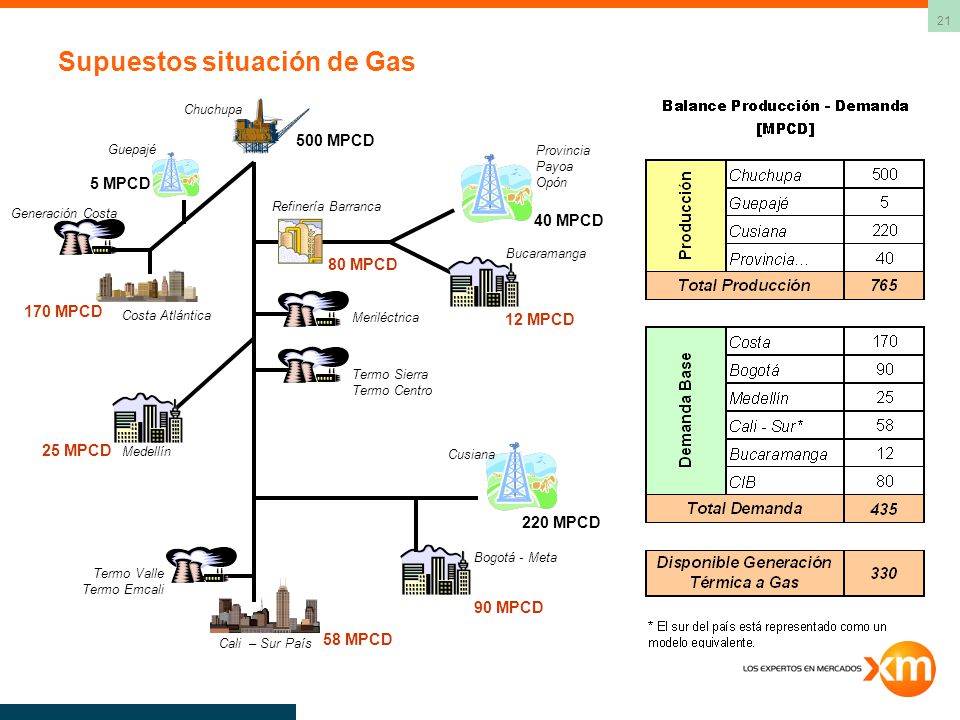

21 21 Supuestos situación de Gas 500 MPCD 220 MPCD Chuchupa Cusiana Refinería Barranca 80 MPCD 40 MPCD Provincia Payoa Opón Meriléctrica Termo Sierra Termo Centro Termo Valle Termo Emcali Generación Costa Medellín 25 MPCD Cali – Sur País 58 MPCD Bogotá - Meta 90 MPCD Costa Atlántica 170 MPCD Bucaramanga 12 MPCD Guepajé 5 MPCD

22 22 SITUACIÓN ENERGÉTICA EN EL VERANO SIMUL ESTOCASTICA INDICADORES DE CONFIABILIDAD - CASOS CON FALLA ESCENARIO DE DEMANDA ALTA

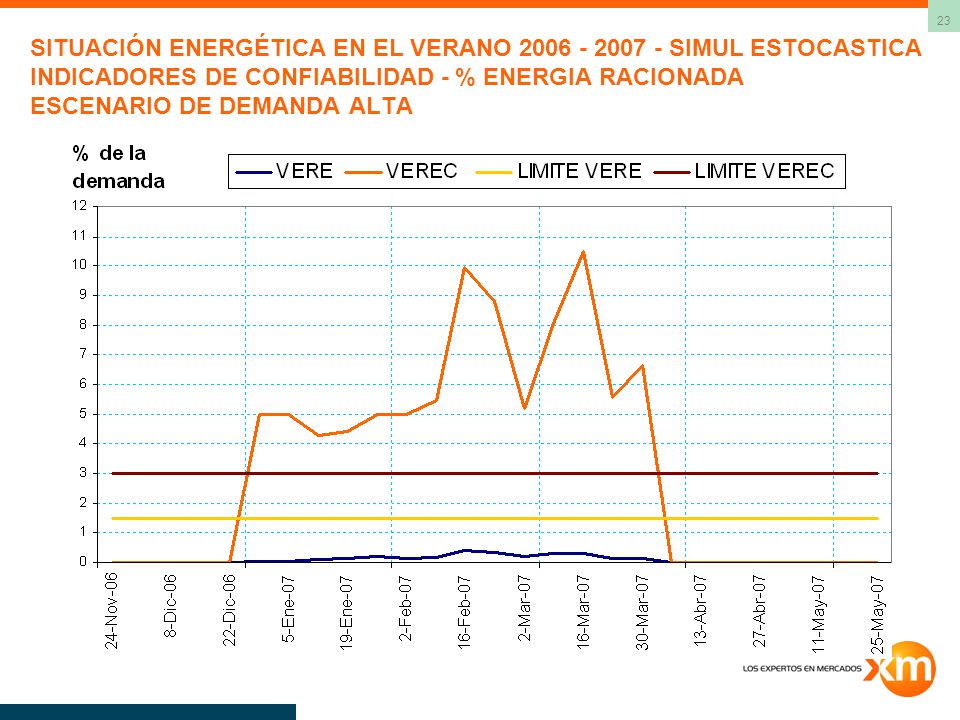

23 23 SITUACIÓN ENERGÉTICA EN EL VERANO SIMUL ESTOCASTICA INDICADORES DE CONFIABILIDAD - % ENERGIA RACIONADA ESCENARIO DE DEMANDA ALTA

24 24 SIMULACION ESTOCASTICA - CONSUMO DE GAS EN LA COSTA DISPONIBILIDAD: COSTA < 250 MPCD ESCENARIO DE DEMANDA ALTA

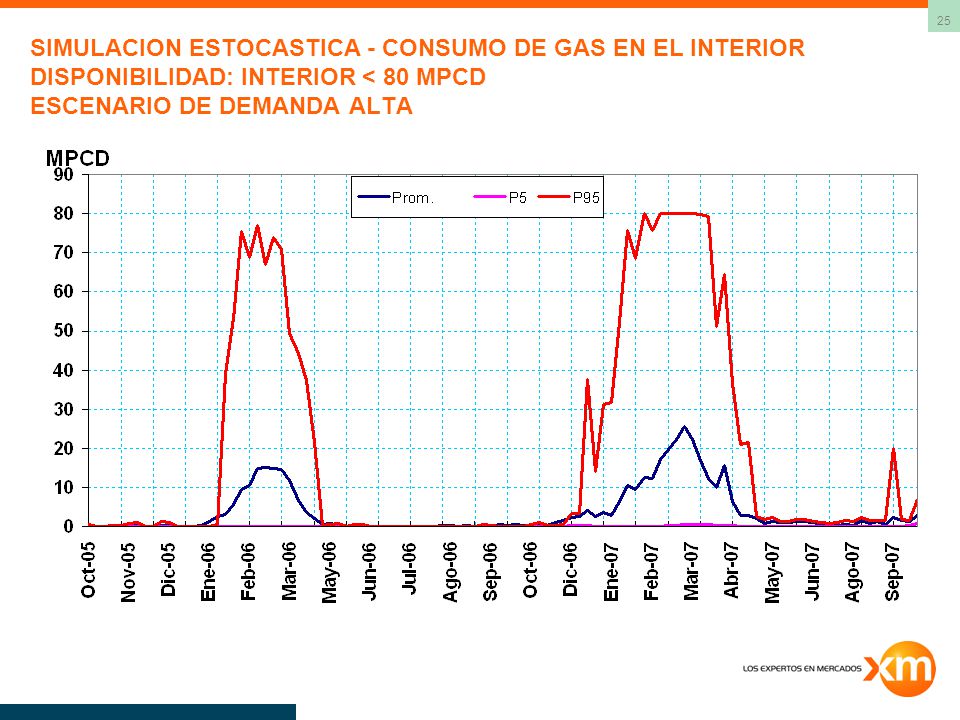

25 25 SIMULACION ESTOCASTICA - CONSUMO DE GAS EN EL INTERIOR DISPONIBILIDAD: INTERIOR < 80 MPCD ESCENARIO DE DEMANDA ALTA

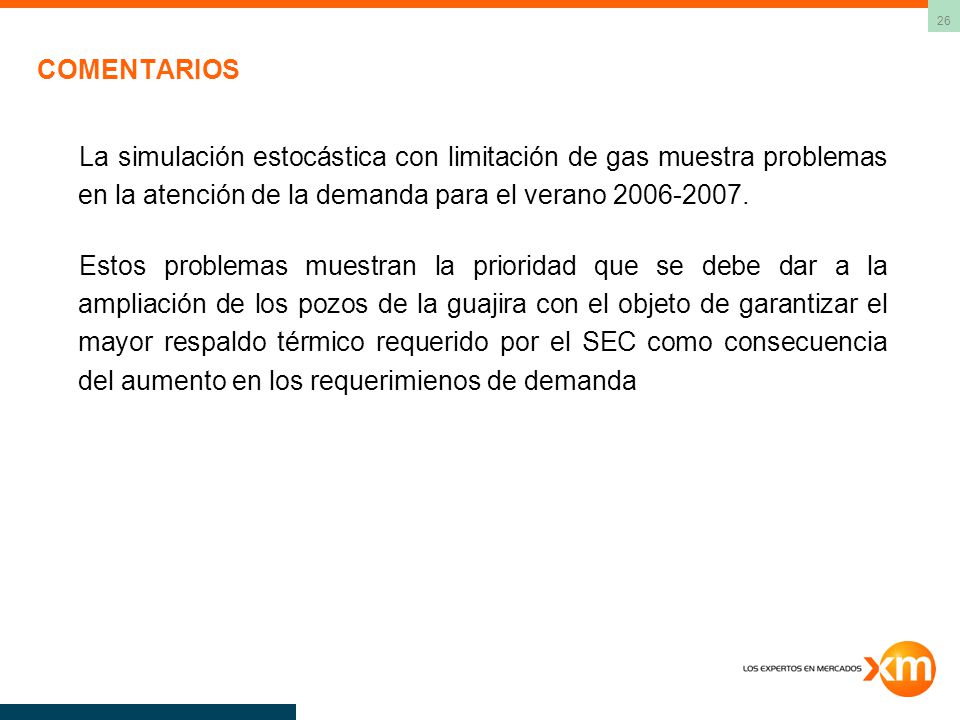

26 26 COMENTARIOS La simulación estocástica con limitación de gas muestra problemas en la atención de la demanda para el verano Estos problemas muestran la prioridad que se debe dar a la ampliación de los pozos de la guajira con el objeto de garantizar el mayor respaldo térmico requerido por el SEC como consecuencia del aumento en los requerimienos de demanda

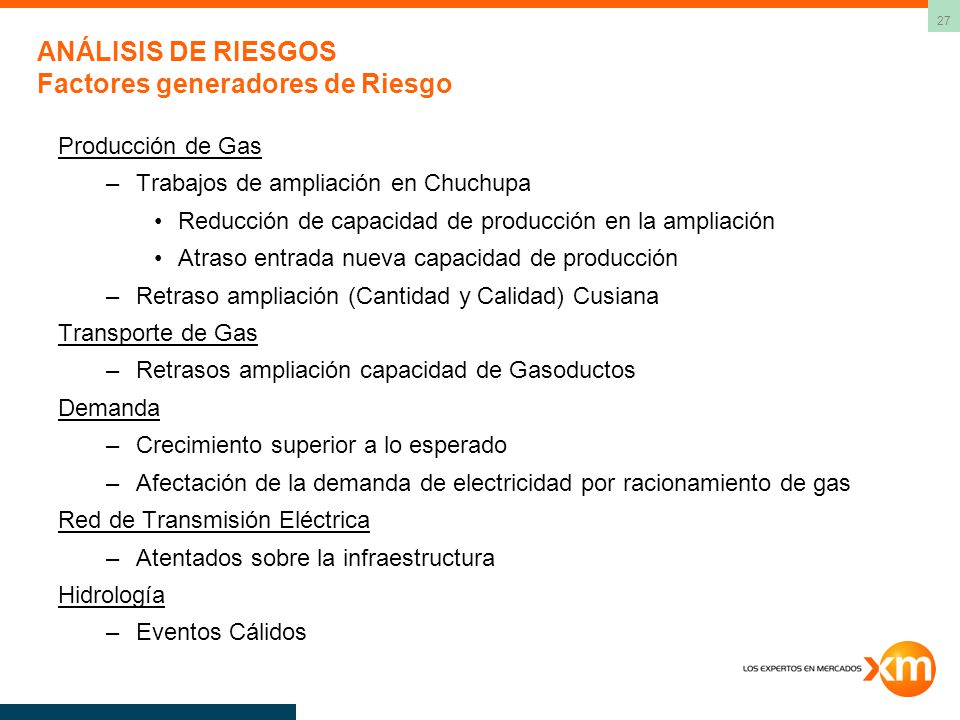

27 27 ANÁLISIS DE RIESGOS Factores generadores de Riesgo Producción de Gas –Trabajos de ampliación en Chuchupa Reducción de capacidad de producción en la ampliación Atraso entrada nueva capacidad de producción –Retraso ampliación (Cantidad y Calidad) Cusiana Transporte de Gas –Retrasos ampliación capacidad de Gasoductos Demanda –Crecimiento superior a lo esperado –Afectación de la demanda de electricidad por racionamiento de gas Red de Transmisión Eléctrica –Atentados sobre la infraestructura Hidrología –Eventos Cálidos

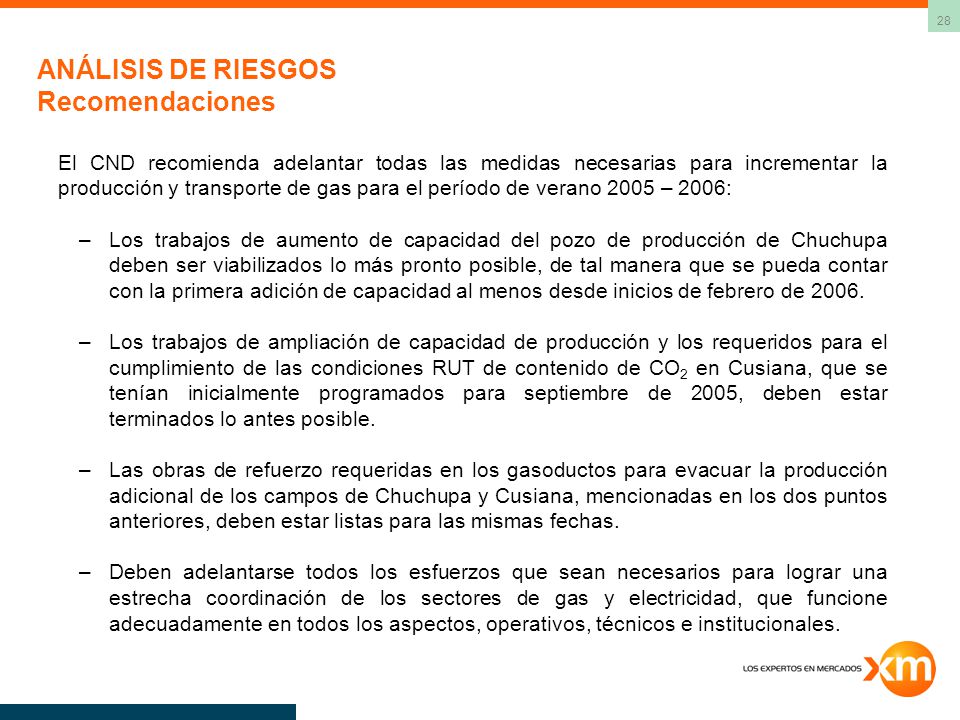

28 28 ANÁLISIS DE RIESGOS Recomendaciones El CND recomienda adelantar todas las medidas necesarias para incrementar la producción y transporte de gas para el período de verano 2005 – 2006: –Los trabajos de aumento de capacidad del pozo de producción de Chuchupa deben ser viabilizados lo más pronto posible, de tal manera que se pueda contar con la primera adición de capacidad al menos desde inicios de febrero de –Los trabajos de ampliación de capacidad de producción y los requeridos para el cumplimiento de las condiciones RUT de contenido de CO 2 en Cusiana, que se tenían inicialmente programados para septiembre de 2005, deben estar terminados lo antes posible. –Las obras de refuerzo requeridas en los gasoductos para evacuar la producción adicional de los campos de Chuchupa y Cusiana, mencionadas en los dos puntos anteriores, deben estar listas para las mismas fechas. –Deben adelantarse todos los esfuerzos que sean necesarios para lograr una estrecha coordinación de los sectores de gas y electricidad, que funcione adecuadamente en todos los aspectos, operativos, técnicos e institucionales.

29 29 CONTENIDO SITUACIÓN ACTUAL CORTO PLAZO MEDIANO PLAZO LARGO PLAZO La evolución reciente de la demanda de energía eléctrica exige un replanteamiento de las proyecciones para contar con más adecuadas señales para la operación y expansión futuras

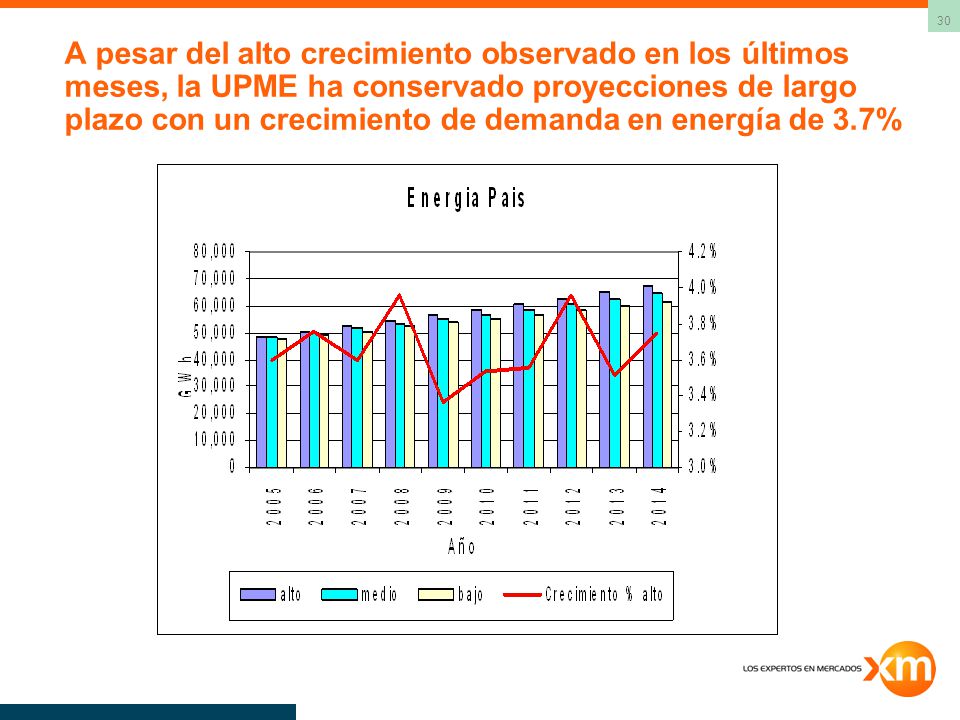

30 30 A pesar del alto crecimiento observado en los últimos meses, la UPME ha conservado proyecciones de largo plazo con un crecimiento de demanda en energía de 3.7%

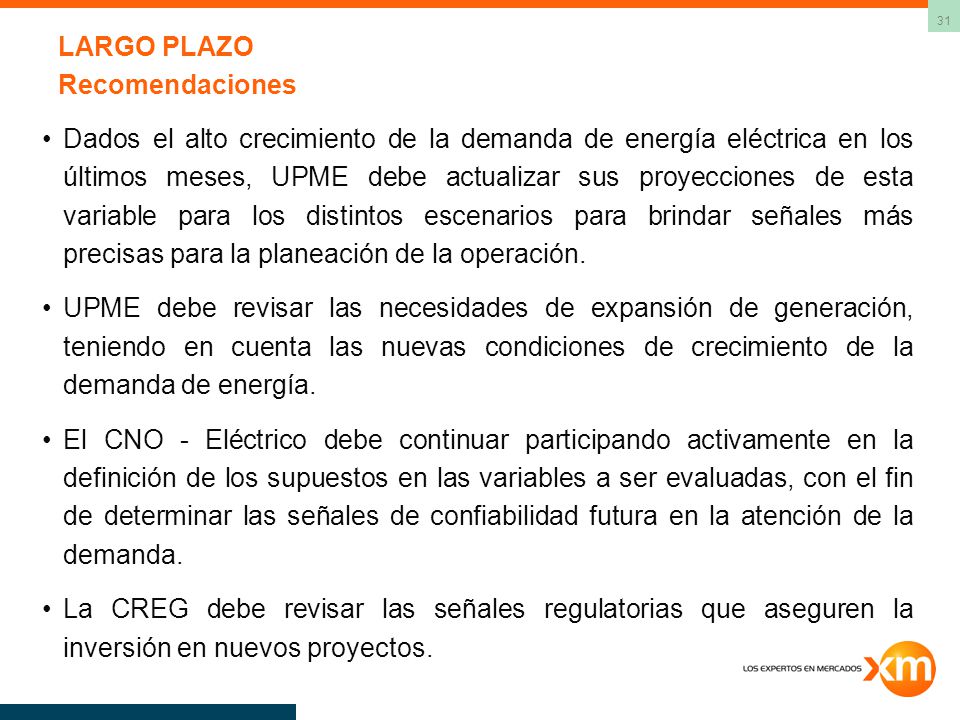

31 31 LARGO PLAZO Recomendaciones Dados el alto crecimiento de la demanda de energía eléctrica en los últimos meses, UPME debe actualizar sus proyecciones de esta variable para los distintos escenarios para brindar señales más precisas para la planeación de la operación. UPME debe revisar las necesidades de expansión de generación, teniendo en cuenta las nuevas condiciones de crecimiento de la demanda de energía. El CNO - Eléctrico debe continuar participando activamente en la definición de los supuestos en las variables a ser evaluadas, con el fin de determinar las señales de confiabilidad futura en la atención de la demanda. La CREG debe revisar las señales regulatorias que aseguren la inversión en nuevos proyectos.

32
