Juan Carlos González Responsable soluciones integración Mariano Robles Especialista de producto

Presentaciones similares


Presentación del tema: "Juan Carlos González Responsable soluciones integración Mariano Robles Especialista de producto"— Transcripción de la presentación:

1 Juan Carlos González Responsable soluciones integración Mariano Robles Especialista de producto

2 Introducción Agenda Soluciones BI de Microsoft BAM en BizTalk Server 2009 ESB Portal y capacidades BAM Solución BAM para entornos Bursátiles

3 Business Intelligence Mejorar la visibilidad del negocio Buscar Business Intelligence Performance Management Data Warehousing Informes y Análisis

4 Mejorar las organizaciones proporcionando una visión de negocio a todos los empleados, permitiendo tomar mejores decisiones, más rápidas y relevantes Propuesta de BI completa e integrada Distribución generalizada de inteligencia a través de Microsoft Office Rentabilidad y calidad empresarial Microsoft Business Intelligence Visión y estrategia

5 Visibilidad Automatización Sistemas hetereogeneos Existentes Necesidad de consulta al departaento de produccion que está ocurrinedo con los sitemas Necesidad de consulta al equipo de desarrollo por los cambios realizados en el proceso de negocio Cuellos de botella dificilmentre identificables Coste: Exponer eventos de una mamera automatizada Valor Añadido: Vistas en tiempo real de KPIs de negocio y alertas en funcion de la información recogida Aun existe la Necesidad de consulta al equipo de desarrollo Coste: Encapsular controles existentes mediante WS interactivos (LOB Adapters). Valor Añadido: Posible interacción con el proceso de negocio. Posibilidad de cambio en las políticas y SLAs en tiempo real. Valor Añadido: Automatización de operaciones de negocio para permitir flexibilidad en la colaboración de procesos Coste: Extensión del negocio mediante la definición de modelos de proceso. Automatización Visibilidad Interacción

6 Agenda Introducción Soluciones BI de Microsoft BAM en BizTalk Server 2009 ESB Portal y capacidades BAM Solución BAM para entornos Bursátiles

7 Herramientas de usuario & Apps de Gestión de Rendimiento (BPM) Excel PerformancePoint Server PLATAFORMA BI SQL Server Reporting Services SQL Server Analysis Services SQL Server RDBMS SQL Server Integration Services / BizTalk Server SharePoint Server ENTREGA Informes/ReportingDashboardsExcelVistasAnalíticasCuadros de Mandos Planes

8 Herramientas de usuario & Apps de Gestión de Rendimiento (BPM) Excel PerformancePoint Server PLATAFORMA BI SQL Server Reporting Services SQL Server Analysis Services SQL Server RDBMS SQL Server Integration Services / BizTalk Server SharePoint Server ENTREGA Informes/ReportingDashboardsExcelVistasAnalíticasCuadros de Mandos Planes BAMBAM BAM Portal

9 Agenda Soluciones BI de Microsoft ESB Portal y capacidades BAM Solución BAM para entornos Bursátiles Introducción BAM en BizTalk Server 2009

10 Business Activity Monitoring Componente principal de BizTalk Server Framework para Monitorización de negocio del alto rendimiento Visibilidad en tiempo real del proceso de negocio Creación automática de la infraestructura para monitorización y persistencia de datos de negocio (Sin necesidad de código) BAM Event API Captura de información de negocio de manera programática Posibilidad de instalación en servidores NO-BTS

11 Business Intelligence Adquisición, transformación y síntesis de datos de multiples fuentes Análsis de datos Presentación y distribución de datos Ofrecer visión en tiempo real. Alertas derivadas del análisis business processes Reporting Services Analysis Services Integration Services

12 Visibilidad del proceso de negocio Visibilidad de la Tendencia del mercado en tiempo real Permite ajustar la estrategia de manera reactiva Posibilidad de maniobrar proactivamente en base al análisis de resultados Sprockets Widgets Sales by Units Revenue by Ks

13 Business Activity Monitoring Información en Tiempo Real ¿Cuántas unidades están pendientes de envío? ¿Cúal es el valor total del inventario actual? Información agregada ¿Hoy en día, cúal es el coste de producción? Captura de eventos de aplicaciones hetereogeneas Fácil acceso a través de SPS/ASP.NET Generación de alertas a usuarios de negocio

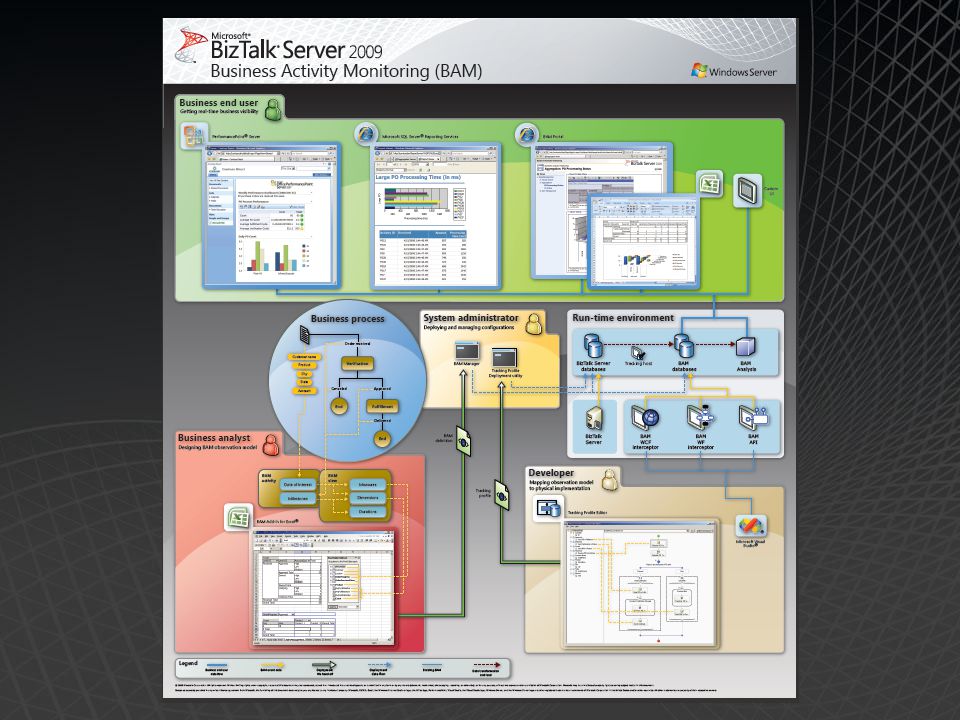

14

15 BAM: Roles & Herramientas INFORMATIONWORKERS Información de negocio en tiempo real Analista de Negocio Analiza la informacion y define que datos deberán ser presentados y como presentarlos Desarrollador Mapping de componentes en Run-Time BAM Dynamic Infrastructure IT PRO Confoguración de Infraestructura BAM ModelodeObservación Definición Maps to Implementation La herramienta perfecta para cada usuario ODBA BAM Design Workbook BAM Manager TrackingProfileEditor BAM Portal Deploys

16

17 Modelo de Observación BAM Definición a través de Excel (add-in) Wizard de definición de actividades y vistas Simulación de datos mediante PivotTables para ayudar a la visualización de datos de actividad Exportación del modelo de observación (XML) desde la hoja de trabajo Excel Generación de vistas agregadas RTA Aggregations: Monitorización en tiempo real Establecimiento conexión Infraestructura BAM

18

19 BAM Database Infrastructure Despliegue automático a través de bm.exe Representación de actividades mediante Tablas SQL Representación de vistas de actividad mendiante Vistas SQL y opcionalmente a través de Cubos OLAP Scheduled Aggredations requeren procesamiento de cubos OLAP Tacticas de alto rendimiento Division de actividades activas y completadas Particionado y Swapping Archivo de históricos Especificación de indices en tiempo de diseño Util para medir el rendimiento de Queries contra las bases de Datos BAM

20

21 Tracking Profile Editor (TPE) Solo para definir interceptores BizTalk Definición gráfica del origen de datos BAM Ningún código requerido en el momento de deployment Puntos de instrumentación flexibles Fácil re-Configuración del sistema Gran diversidad de puntos de intercepción Event Sources Messaging Context, Pipelines…

22 BAM API Cuatro tipos de Event Streams DirectEventStream BufferedEventStream OrchestrationEventStream MessagingEventStream Métodos de trabajo BeginActivity, EndActivity, UpdateActivity, EnableContinuation, AddReference Incremento de flexibilidad mediante el uso de objetos Untyped Puntos de instrumentación hardcoded

23

24 BAM Portal Disponible in-the-box a partir de la versión BizTalk Server 2006 Out-of-the-Box portal Busqueda de actividades Permite ls busqueda y edición de datos de activad BAM (full reference semantics) Aggregation Views Vistas BAM definidas como visible via the portal PivotTable y Chart Views Funcionalidad no extensible Integración con SQL Notification Services

25 Arquitectura BAM Star-Schema DB Analysis DB Cube DTS Cube Triggers DTS Transformations Tracking DB BAM Event Observation BAM Management BAM Activity Search BAM Aggregation Manager BAM Configuration Manager Configure BAM Database Data Access XML BAM Services Creation/ Reference Query Configuration Import SP Real-Time Aggregations Primary Import

26 High-Level BAM Architecture BizTalk.NET Application BizTalk MessageBox BAMPrimaryImport BAMArchive OLAP Cube (Optional) TDDS TSQLMDX BAM Portal Reporting Services Custom APP EventStreams OrchestrationEventStreamMessagingEventStream DirectEventStream SSIS DirectEventStream BufferEventStream SSIS BufferEventStream

27 Agenda Soluciones BI de Microsoft Solución BAM para entornos Bursátiles Introducción ESB Portal y capacidades BAM BAM en BizTalk Server 2009

28 Portal de administración del ESB Funcionalidades Este portal nos proporciona Métricas de forma grafica Funciones de reparación y reintento Reglas de auditoria para reparar y reenviar Vista unifica de los datos de excepciones de.NET + Mensajes de BizTalk + propiedades de contexto de BizTalk Vista del histórico de los datos de excepciones del ESB Alertas basadas en las excepciones de los eventos definidos Acceso remoto via web Configurado por defecto en :

29

30 Solución BAM para entornos Bursátiles Agenda Soluciones BI de Microsoft ESB Portal y capacidades BAM Introducción BAM en BizTalk Server 2009

31 Mercados Bursátiles Back - Office Aplicaciones Web Aplicaciones Web Envío de Operaciones Sistemas de Liquidación Aplicaciones Windows Aplicaciones Windows Aplicaciones Móviles Aplicaciones Móviles Otros Proveedores BizTalk Server 2009 ROUTING (BizTalk Messaging Engine) ROUTING (BizTalk Messaging Engine) RISK MANAGER (Business Rule Engine) RISK MANAGER (Business Rule Engine) WORKFLOWS (BizTalk Orchestration Engine) WORKFLOWS (BizTalk Orchestration Engine) AUDIT & MONITORING (Business Activity Monitoring) AUDIT & MONITORING (Business Activity Monitoring)

32 Definición de actividades

33 Definición de vistas

34 Tracking Profile Editon

35 BAM Portal

36 Conclusiones La visibilidad de negocio es… …el primer paso hacia la integración de aplicaciones existentes BAM es una implementación … …agnostica al proceso de negocio BAM mejora… …la toma de decisione s de mercado

37
