1 PROTOTIPO a escala DE PORTÓN CORREDIZO POR CREMALLERA FPB DE MECÁNICA GENERAL FH2 2ºPROYECTO DEL AÑO…

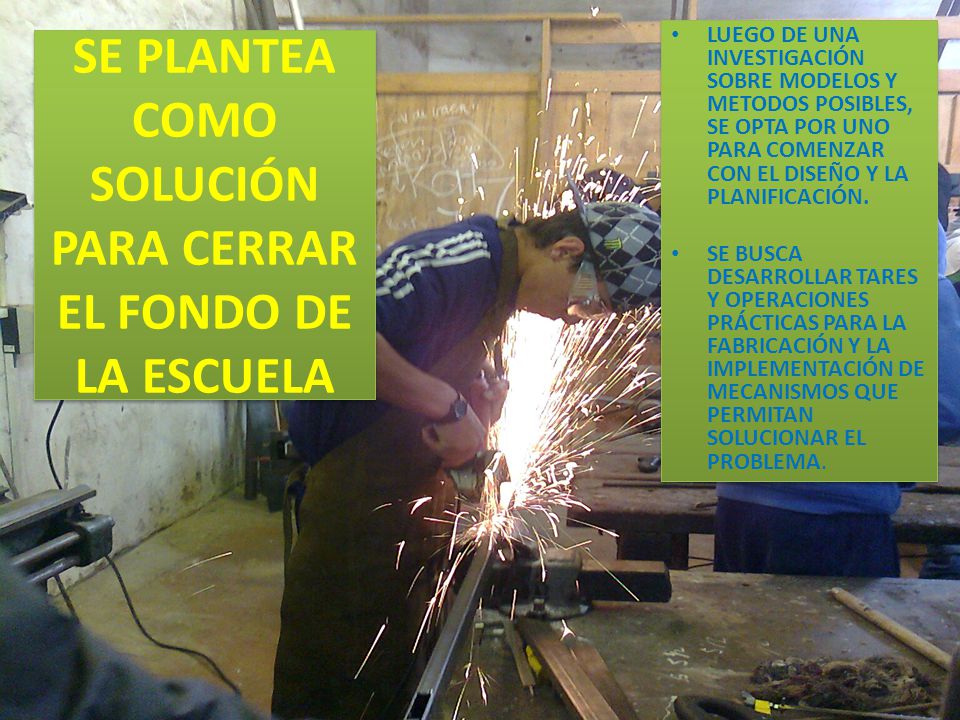

2 SE PLANTEA COMO SOLUCIÓN PARA CERRAR EL FONDO DE LA ESCUELA LUEGO DE UNA INVESTIGACIÓN SOBRE MODELOS Y METODOS POSIBLES, SE OPTA POR UNO PARA COMENZAR CON EL DISEÑO Y LA PLANIFICACIÓN. SE BUSCA DESARROLLAR TARES Y OPERACIONES PRÁCTICAS PARA LA FABRICACIÓN Y LA IMPLEMENTACIÓN DE MECANISMOS QUE PERMITAN SOLUCIONAR EL PROBLEMA. LUEGO DE UNA INVESTIGACIÓN SOBRE MODELOS Y METODOS POSIBLES, SE OPTA POR UNO PARA COMENZAR CON EL DISEÑO Y LA PLANIFICACIÓN. SE BUSCA DESARROLLAR TARES Y OPERACIONES PRÁCTICAS PARA LA FABRICACIÓN Y LA IMPLEMENTACIÓN DE MECANISMOS QUE PERMITAN SOLUCIONAR EL PROBLEMA.

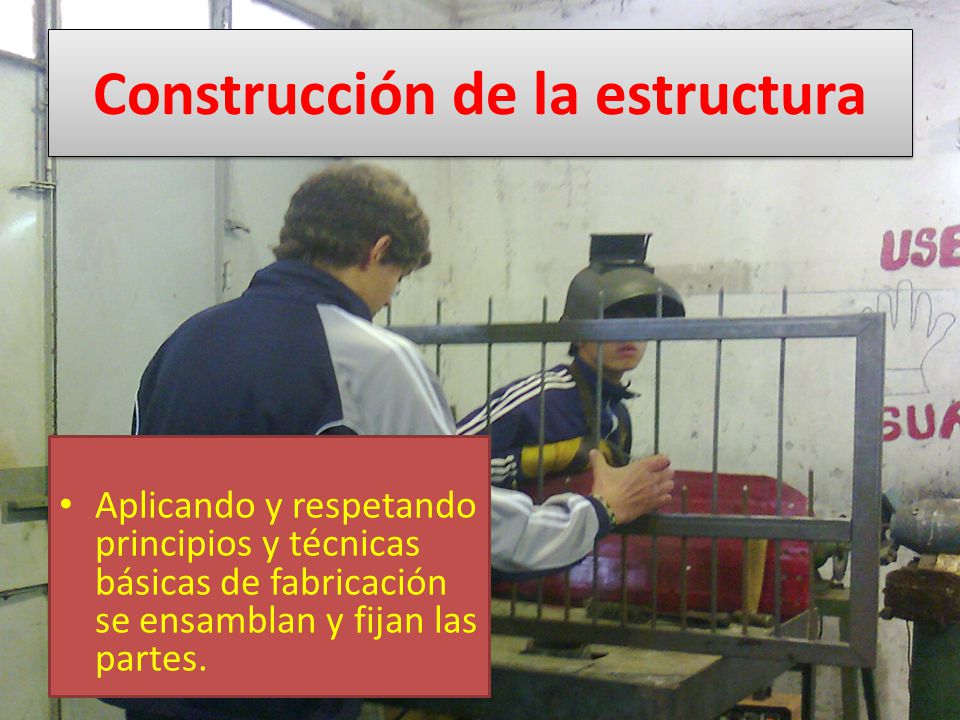

3 Construcción de la estructura Aplicando y respetando principios y técnicas básicas de fabricación se ensamblan y fijan las partes.

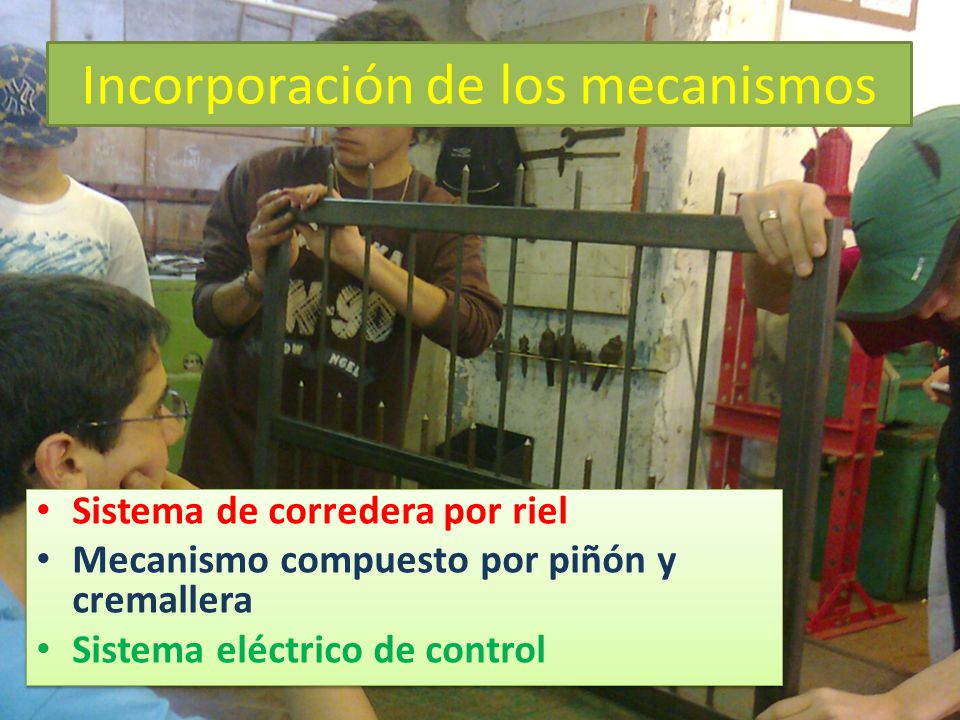

4 Incorporación de los mecanismos Sistema de corredera por riel Mecanismo compuesto por piñón y cremallera Sistema eléctrico de control Sistema de corredera por riel Mecanismo compuesto por piñón y cremallera Sistema eléctrico de control

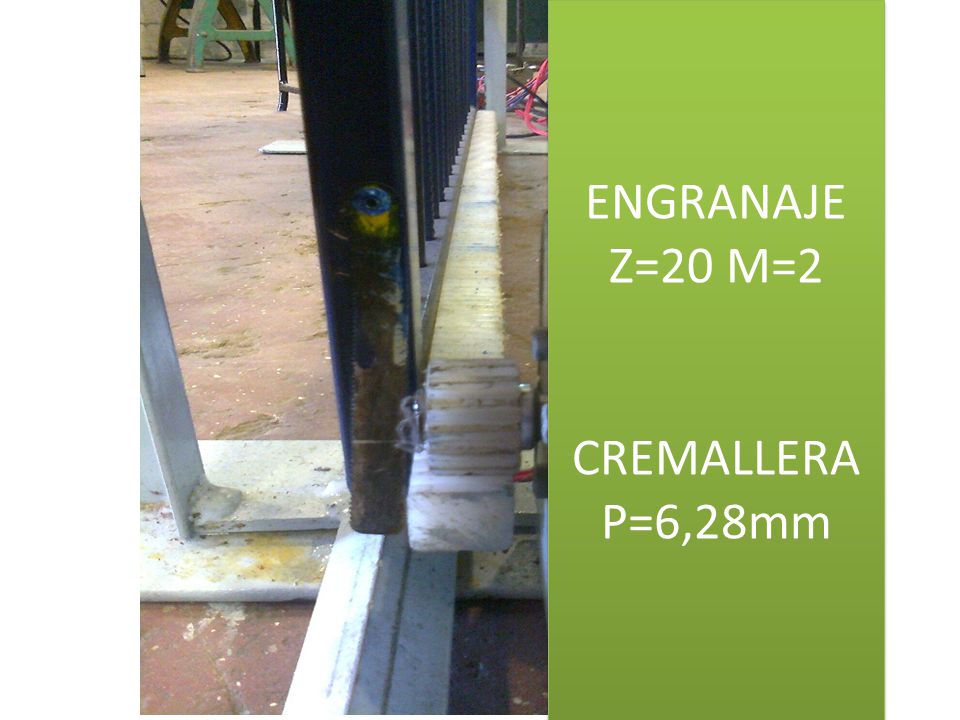

5 ENGRANAJE Z=20 M=2 CREMALLERA P=6,28mm

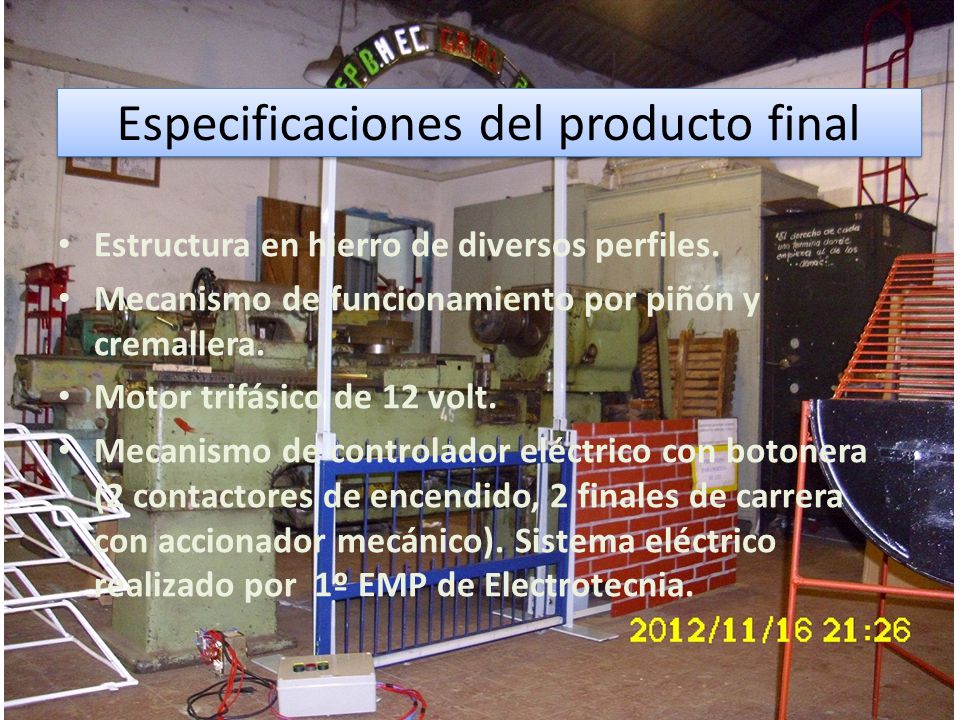

6 Especificaciones del producto final Estructura en hierro de diversos perfiles. Mecanismo de funcionamiento por piñón y cremallera. Motor trifásico de 12 volt. Mecanismo de controlador eléctrico con botonera (2 contactores de encendido, 2 finales de carrera con accionador mecánico). Sistema eléctrico realizado por 1º EMP de Electrotecnia.

7 IDEA Y CREACIÓN: JONATAN BENTOS CRISTIAN CORBO FABIÁN FRETES LEANDRO RODRIGUEZ PABLO ROTELA LA COLABORACIÓN DEL GRUPO EN GENERAL EN LA FINALIZACIÓN: JUNIOR CÁCERES; RODRIGO CIFUENTES; MATÍAS GALLONE; DIEGO GARCÍA; GASTÓN GIMENEZ; MANUEL GIMENEZ; ESTEBAN LORENZO; MARTÍN MARQUEZ; RONY NÚÑEZ; FABIÁN PESCI y EMILIANO VÁZQUEZ.
