RADIACIÓN NATURAL: NORM Y ACTIVIDAD INDUSTRIAL

Presentación del tema: "RADIACIÓN NATURAL: NORM Y ACTIVIDAD INDUSTRIAL"— Transcripción de la presentación:

1 RADIACIÓN NATURAL: NORM Y ACTIVIDAD INDUSTRIAL
Juan Pedro Bolívar Raya Universidad de Huelva Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

2 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
¿Qué es NORM y TENORM? Recopilación de industrias afectadas Minería y procesado de metales: Al, Cu, TiO2, Zr, Fe-acero, Sn, oro, arenas de minerales pesados, etc. Industrias de minerales Producción de fertilizantes fosfatados Cerámicas y materiales de construcción Combustibles: Petróleo y gas Centrales térmicas de carbón Otras actividades Producción de energía geotérmica Tratamiento de aguas: potables y residuales Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

3 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Introducción NORM = Naturally Occurring Radioactive Materials TE-NORM = Technologically Enhanced NORM OBJETIVO: resumir el estado de conocimiento de industrias que manejan NORM y TENORM Para cada industria: procesos, materias primas y productos y residuos involucrados han sido estudiados. Escenarios de exposición  cálculo dosis recibidas por la población y trabajadores. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

4 Actividades que pueden generar NORM Minerales y materiales extraídos
Otros procesos Aluminio Cobre Yeso Hierro Mo Fosfato Fósforo Tierras raras Estaño Titanio Zirconio Térmicas de carbón Energía geotérmica Petróleo y gas Tratamiento aguas residuales Pasta de celulosa Fabricación de cerámica Dióxido de titanio Fundición metales (Fe, Cu, etc.) Arenas abrasivas y refractarias Materiales de construcción Electrónica Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

5 Radionúclidos de interés
Radionucleido Semivida Tipo de radiación Comentarios 40K 1.28·109 a β, γ No genera cadena 238U 234U 230Th 226Ra 222Rn 210Pb 210Po 4.47·109 a 2.5·105 a 7.54·104 a 1600 a 3.82 d 22 a 138.4 d α, γ α Genera fraccionamiento de 4 subseries con T1/2 alto: 238U, 230Th, 226Ra y 210Pb 235U 231Pa 227Ac 7.04·108 a 3.3·104 Poco interés radiológico ya que: (235U) = (238U) 232Th 228Ra 228Th 1.41·1010 a 5.75 a 1.91 a β Genera fraccionamiento de 3 subseries con T1/2 alto: 232Th, 228Ra y 228Th Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

6 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Aspectos a tratar Procesos de materias primas: concentraciones de radionucleidos: productos, residuos y equipos. Trabajadores que manejan materiales TE-NORM: transporte, almacenamiento y reutilización. Exposición de los trabajadores: proceso industrial, mantenimiento y residuos. Exposición del público: uso y reutilización del NORM. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

7 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Procesos industriales con grandes cantidades de materias primas Emisiones  aire-agua-suelos  riesgo radiológico población entorno Criterio Directiva 96/29/EURATOM de práctica: Máxima dosis individual: 10 µSv/a Dosis colectiva: 1 man·Sv/a Revisión de materiales NORM Cantidades de materias primas y productos generados Rango de concentraciones de los radionucleidos de interés. Procesos utilizados y procedimientos de trabajo. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

8 MINERÍA DE ARENAS MINERALES
Arenas conteniendo minerales pesados (ρ > 3 g cm-3) Minerales pesados : Zirconio, Ilmenita, monazita, rutilo, etc Australia es el mayor productor mundial (> 50%) Aplicaciones: Ilmenita y rutilo  TiO2, Ti, Plásticos, etc. Monazita  Extracción tierras raras  electrónica, metalurgia, etc Productos del zirconio  cerámica, abrasivos, fundición, acero, etc. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

9 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Etapas del proceso Obtención de concentrado mineral pesado por gravimetría húmeda (5-10% ) Separación seca de minerales individuales: métodos eléctricos y magnéticos Constituyente principal: Ilmenita Residuos producidos: Sólidos inertes, óxidos de hierro, efluentes neutralizados, finos no magnéticos Almacenamiento de los residuos en vertederos acondicionados Efluentes neutralizados pueden utilizarse en agricultura Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

10 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Etapa de operación Material 238U (Bq/kg) 232Th (Bq/kg) 1ª Separación Mineral Concentrado mineral pesado Otros < 100 < 200 2ª Separación Ilmenita Rutilo Zirconio ~ 103 Monacita (6-30) 103 (4-25) 104 Varios (1-12) 103 Planta Rutilo sintético Rutilo sintético < Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

11 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Producción de TiO2 Pulverización del mineral (Ilmenita) a 2 mm Rutilo o Ilmenita  TiO2  ¡¡Muy buen pigmento!! Aplicaciones: pinturas, plásticos, papel, etc Planta de Huelva (Huntsman-Tioxide)  producción de 2·105 Tm Proceso: Ilmenita + ácido sulfúrico  lodos inatacados + sulfatos de Fe y Ti Precipitación TiO2 y su calcinación  TiO2 comercial Residuos: Lodos inatacados (sulfatos muy insolubles)  Vertedero (Nerva) FeSO4·7H2O (Caparrosa) FeSO4·2H2O Efluentes líquidos neutralizados Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

12 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Radiactividad Materiales (AUSTRALIA) (1) Cantidad (kTm/a) 232Th (Bq/kg) 238U Pigmento: TiO2 95 No detectable Lodos neutralizados 100 1200 (húmedo) 350 (húmedo) Residuos sólidos de tratamiento efluentes 800 – 1400 (seco) 300 – 500 (seco) (1) Western Australia Chamber of Materials and Energy. Best practice in radioactive waste management guidelines in the Western Australian mineral sands industry. (2000) Huelva Ilmenita: 238U (300 Bq/kg) Th (600 Bq/kg) Lodos: 226Ra (600 Bq/kg) Ra (1300 Bq/kg) Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

13 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Refinado de Zirconio Usos: materia prima en la fabricación de materiales refractarios (20%), aleaciones especiales, cerámica (40%) y vidrios especiales (TV). Producción: fusión a alta temperatura para separación Zr de silicatos  Cloración  Reducción a metal Zr Volatilización 210Po y 210Pb en polvos y humos en el interior de la planta Residuos: Polvos recogidos en filtros, depósitos en tuberías, etc. Radiactividad: 238U: Bq/g 232Th: Bq/g Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

14 Producción de Aluminio
Materia prima: BAUXITA (20-50% óxido de Aluminio) Producción mundial de bauxita: 130·106 Tm PROCESO Lavado y molienda  Digestión (disolución) en sosa cáustica  Separación de residuos sólidos de la Alúmina hidratada  Calcinación alúmina a 1000 ºC y obtención de oxido de aluminio  Obtención del Al por electrolisis a 970 ºC. Residuos: Sólidos no disueltos de bauxita con Fe, Si y Ti  “LODOS ROJOS” 1-6 Tm Lodos rojos por Tm de aluminio Residuos líquidos que se reciclan Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

15 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Materiales 40K (Bq/kg) 232Th 238U Bauxita 740 (10 – 600) 500 (35 – 1400) 120 (10 – 9000) Lodos rojos 150 ( ) 1300 (100 – 3000) 350 Cooper M.B., Clarke P.C. et al. (1995) An investigation of radionuclide uptake into food drops grown in soils treated with bauxite mining residues. J. Radioanal. Nucl. Chemistry, 194(2), Pinnock W.R. (1999) Radon levels and related doses in a prototype Jamaican house constructed with bauxite waste blocks. Radiat. Prot. Dosim. 81(4), Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

16 Producción de Estaño y Tántalo
Aplicación del Ta en la electrónica: condensadores Producción mundial: Mineral (107 Tm)  Ta (104 Tm de Ta) Residuos: Barros almacenados en la mina, efluentes líquidos, etc Radiactividad: Mineral: 238U (< 100 Bq/kg) ; 232Th (< 10 Bq/kg) Producto comercial del Ta: hasta 75 Bq/kg Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

17 FOSFATO ROCA (MINERÍA)
30 % (1600 Bq/kg) ROESSLER, C.E., “The radiological aspects of phosphogypsum”, Natural Radiation and Technologically Enhanced Natural Radiation (Proc. Symp. Daytona Beach, 1987) 320–338. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

18 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
HULL, C.D., BURNETT, W.C., Radiochemistry of Florida phosphogypsum, J. Environ. Radioact (1969) 213–238. BAESTLÉ, L.H. Study of radionulides contained in waste produced by phosphate industry and their impacts of the environment. Rep. EU (1991) FLORIDE INSTITUTE OF PHOSPHATE RESEARCH (1995) Microbiology and Radiochemistry of Phosphogypsum. Pub. No , PIPR, Bartow, FL. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

19 ACTIVIDAD (Bq/kg) FOSFATOS ROCA SEGÚN ORIGEN MINERAL
[a] FLORIDA INSTITUTE OF PHOSPHATE RESEARCH, Microbiology and Radiochemistry of Phosphogypsum, Publ. No , FIPR, Bartow, FL (1995). [b] SCHMIDT, G., KUPPENS, C., ROBINSON, P., Handling of Radium and Uranium Contaminated Waste Piles and Other Wastes from Phosphate Ore Processing, Rep EN, Commission of the European Communities, Luxembourg (1995). [c] SCHOLTEN, L.C., Approaches of Regulating Management of Large Volumes of Waste Containing Natural Radionuclides in Enhanced Concentrations, Rep.EUR 16956EN, Commission of the European Communities, Luxembourg (1996). ACTIVIDAD (Bq/kg) FOSFATOS ROCA SEGÚN ORIGEN MINERAL Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

20 Proceso térmico para producción de fósforo elemental
Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

21 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Diagrama de flujo y balances de radiactividad en el proceso térmico de producción de fósforo elemental. [HULL, C.D., BURNETT, W.C., Radiochemistry of Florida phosphogypsum, J.Environ. Radioact (1969) 213–238] Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

22 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
PENFOLD, J.S.S., DEGRANGE, J.P., MOBBS, S.F., SCHNEIDER, T., “Establishment of reference levels for regulatory control of workplaces where minerals are processed which contain enhanced levels of naturally occurring radionuclides”, Radiation Protection No. 107, Commission of the European Communities, Luxembourg (1999) 234 pp. BAETSLÉ, L.H., Study of Radionuclides Contained in Waste Produced by the Phosphate Industry and their Impacts of the Environment, Rep. EUR 13262, Commission of the European Communities, Luxembourg (1991). CONCENTRACIONES DE RADIONÚCLIDOS EN PRODUCTOS FOSFATADOS Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

23 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
El caso de HUELVA Extracción del mineral  Beneficiado  Fosfato Roca comercial VÍA HÚMEDA Fosfato roca + H2SO4  Ácido fosfórico / superfosfato + Fosofoyeso (residuo) VÍA SECA (no utilizada en Huelva) Calcinación Fosfato roca  Fósforo elemental + escoria + humos Producción en Huelva 2 Millones de Tm anuales de Fosfato Roca 3 Millones de Tm anuales de Fosfoyeso Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

24 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Fosfato roca 238U (Bq/kg) 232Th (Bq/kg) Kola (Ígneo) Florida Marruecos (Huelva) Australia 50-100 80-150 10-60 20-50 10-50 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

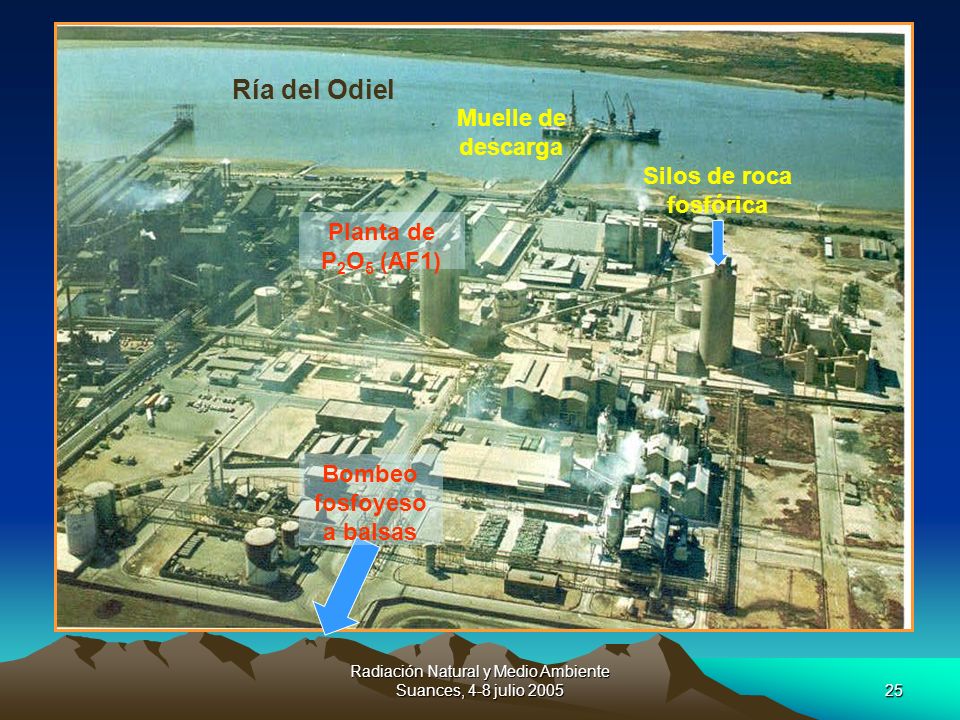

25 Silos de roca fosfórica Bombeo fosfoyeso a balsas
Ría del Odiel Muelle de descarga Silos de roca fosfórica Planta de P2O5 (AF1) Bombeo fosfoyeso a balsas Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

26 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Río Tinto Balsa Norte Balsa Sur Canal Perimetral Embalse regulador Estero del Rincón Tuberías Factoría-Balsas Huelva Estación de bombeo Muro Perimetral Fosfoyeso se utiliza para: Fertilizantes Acondicionamiento de suelos agrícolas Firme en la construcción de carreteras Material de construcción Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

27 HUELVA - Marruecos (Bq/kg)
MUESTRA 238U 226Ra 210Pb 230Th 228Ra Fosfato Roca 1645 1700 1600 20 Ác. fosfórico (27%) 1072 5 80 230 ND Fosfoyeso fresco 250 800 600 700 10 Fosfoyeso balsas 20-250 650 500 450 5-10 NPK 540 8 < 2 300 < 3 Lodos 2100 4500 6 Agua balsas 1-3 1-5 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

28 FRACCIONAMIENTO RADIACTIVIDAD Tendencia al Fosfoyeso
(%) 238U 230Th 226Ra 210Pb Fosfato Roca 100 Ácido Fosfórico 74 16 0.5 7 Fosfoyeso 26 84 99.5 93 Flujo (TBq/año) 3.0 Tendencia al Fosfoyeso Ra ≳ Pb > Th > U Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

29 PRODUCCIÓN PASTA DE CELULOSA (HUELVA)
NaOH + Na2CO3 Na2SO4 CaCO3 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005 NaOH

30 Central térmica (Bq/kg)
Materia prima(Bq/kg) 226Ra 228Ra 228Th 90Sr 137Cs 40K Cortezas 3.4±0.3 3.8±0.4 3.0±0.3 97±4 0.23±0.07 72±4 Astilla de maderas 0.45±.05 0.57±0.06 0.38±0.04 6.5±0.2 0.044±0.009 21±1 Central térmica (Bq/kg) 226Ra 228Ra 228Th 90Sr 137Cs 40K Fangos decantador 12.3 ± 0.8 10 ± 1 8.1 ± 0.6 25.4 ± 0.8 0.21±.07 < 16 Cenizas 51 ± 4 59 ± 5 44 ± 4 1887 ± 68 4.3 ± 0.7 981± 55 Cenizas+arena 21 ± 1 19 ± 1 12 ± 1 941 ± 17 0.4 ± 0.2 67 ± 8 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

31 Productos intermedios {*} Bq/kg; Bq/L
90Sr 137Cs 40K Lejías negras (60 %) 5.5 ± 0.3 0.8 ± 0.1 511 ± 27 Fundido * 19.6 ± 1.2 1.5 ± 0.2 1005 ± 52 Lejías débiles 0.033 ± 0.015 0.09 ± 0.01 46 ± 2 Lejías verdes sin clarificar 2.6 ± 0.2 0.44 ± 0.07 335 ± 17 Lejías verdes clarificadas 0.72 ± 0.07 0.23 ± 0.06 150 ± 2 lejías verdes * 793 ± 24 0.6 ± 0.2 151 ± 5 Lejías blancas sin clarificar 10.7 ± 0.3 0.39 ± 0.07 341 ±1 8 Lodos calizos 55 ± 3 0.4 ±0.1 212 ± 13 Lodos espesados * 90 ± 3 < 0.70 < 50 Lejías blancas clarificadas ND 0.39 ± 0.08 316 ± 16 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

32 FLUJO APORTADO POR LAS MATERIAS PRIMAS
Muestra Radionucleido MBq/a Cortezas 226Ra;228Ra; 228Th 90Sr 137Cs 40K 493 4700 11 3500  28 200 3 Astillas 608 3000 26 10600 41 100 4 500 Agua < 700 418 < 32 <2·103 20 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

33 Concentraciones (Bq/kg) de radionucleidos naturales Material 226Ra
CERÁMICAS Y MATERIALES DE CONSTRICCIÓN Concentraciones (Bq/kg) de radionucleidos naturales Material 226Ra 232Th Hormigón Ladrillos de arcillas rojas Ladrillos de arenas arcillosas Piedras naturales de construcción Yeso natural Cemento Cerámica Fosfoyeso Cenizas de altos hornos 30 – 250 10 – 200 10 – 500 10 – 70 30 – 200 100 – 1500 10 – 300 10 – 100 20 – 200 1 – 100 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

34 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
PETRÓLEO Y GAS PRODUCCIÓN Mezcla de petróleo-gas-agua  alcanza superficie Mezcla se pasa por separador (elimina el gas) Gas  planta de purificación (varias fracciones) Petróleo separado del agua que le acompaña Agua tratada y vertida al medio ambiente Arenas y fangos “oleosos” son producidos Depósitos sólidos (“scales”) se forman en superficies interiores de los equipos: tuberías, intercambiadores de calor, bombas, etc RESIDUOS Lodos Arenas oleosas “Scales” o costras (coprecipitaciación) Agua de producción Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

35 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
5 – 100 50 – 8·105 4 – 2·105 - 2 – 50 500 – 5·104 1 – 500 100 – 107 20 – 1500 1-10 50 – 3·106 0.002 – 1200 0.05 – 200 3·10-4 – 10-4 0.3 – 180 0.5 – 40 2 – 80 5 – 2·105 10-4 – 10 0.1 – 40 0 – 0.01 1 - 10 .03 – 2 238U 226Ra 210Po 222Rn 232Th 228Ra 228Th Lodos (Bq/kg) Costras Agua (Bq/L) Gas natural (Bq/m3) Crudo International Atomic Energy Agency. The extent of environmental contamination by naturally occurring radioactive material (NORM) and technological options for mitigation, IAEA draft Technical Report, Vienna, November 2002. Cassels, B., and A. Waite. Regulatory management of NORM wastes from petroleum exploration activities in the Northern Territory, Radiation Protection in Australasia (2001), Vol. 18(1), JONKERS, G., HARTOG, F.A., KNAEPEN, A.A.I., LANCEE, P.F.J., “Characterization of NORM in the oil and gas production (E&P) industry”, Radiological Problems with Natural Radioactivity in the Non-Nuclear Industry (Proc. Int. Symp. Amsterdam, 1997), KEMA, Arnhem (1997). Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

36 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
TASAS DE DOSIS EXTERNAS MEDIDAS EN ALGUNAS INSTALACIONES DE EXTRACCIÓN DE CRUDO Localización Tasas de dosis (µSv/h) Alrededor tuberías, válvulas, etc Brocales pozos, Líneas de producción Separadores (mediciones interiores) Separadores (mediciones exteriores) Bocas de agua 300 0.1 – 23 0.3 – 4 200 15 0.2 – 0.5 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

37 Concentraciones en CARBÓN (Bq/kg)
(Producción mundial año 2000: 4.5·1012 Tm) País 238U 230Th 226Ra 210Pb 210Po 232Th 228Ra 40K Australia (1) Brasil (2) Egipto (3) Alemania (4) Grecia (5) Hungría (4) Italia (4) Polonia (6) Rumanía (5) UK (1) USA (1) 8 – 47 72 60 - 110 – 300 20 – 480 23 18 – 150 7 – 20 6 – 80 20 – 70 8 – 26 19 – 24 26 126 8 – 22 9 - 60 20 – 33 210 16 – 28 262 3 - 52 10 – 70 62 8 10 – 63 12 – 97 18 4 - 21 11 – 64 9 – 41 23 – 140 10 – 700 30 – 384 218 55 – 314 SMITH, I.M., Trace Elements from Coal Combustion: Emissions, Rep. IEACR/01, IEA Coal Research, London (1987). CLARKE,L.B., Management of FGD Residues, IEA CR/75, IEA Coal Research, London (1993). WISMUT, Sanierungskonzept Standort Dresden-Gittersee, September 1992, Wismut GmbH, Chemnitz (1992). BORIO, R., CAMPOS VENUTI, G., RISICA, S., SIMULA, S., Radioactivity connected with coal burning, Sci.Total Environ. 45 (1985) 55–62. MARTIN, A., MEADE, S., WADE, B.O., Materials Containing Natural Radionuclides in Enhanced Concentrations, Rep. EUR 17625EN, Commission of the European Communities, Luxembourg (1997) 88 pp. SKOWRONEK, J., DULEWSKI, J., “NORM in Polish industry”, NORM III (Proc. Conf. Brussels, 2001). Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

38 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
FACTORES DE ENRIQUECIMIENTO PARA RADIONUCLIDOS EN CENIZAS DE CENTRALES TÉRMICAS DE CARBON 238U 226Ra 210Pb 210Po 232Th 40K 1 - 10 5 - 15 CONCENTRACIONES DE ACTIVIDAD (Bq/kg) PARA RADIONUCLIDOS EN CENIZAS TÉRMICAS DE CARBON País 238U 232Th 40K Hungría USA Egipto Alemania 200 – 2000 100 – 600 16 – 170 20 – 300 30 – 300 9 – 35 300 – 800 100 – 1200 - Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

39 ACTIVIDAD (Bq/kg) EN RESIDUOS SÓLIDOS PRODUCCIÓN DE ENERGÍA GEOTÉRMICA
238Th 228Ra 226Ra 210Po 210Pb 930 3440 4880 3550 NORM en residuos sólidos: sistemas de extracción de agua y de generación de energía. Cambios en las propiedades termodinámicas del agua pueden causar coprecipitaciones de sales. US ENVIRONMENTAL PROTECTION AGENCY, Office of Radiation and Indoor Air, Diffuse NORM Wastes — Waste Characterization and Preliminary Risk Assessment, Draft RAE-9232/1-2, SC&A, Inc. and Rogers & Associates Engineering Corporation, Salt Lake City, UT (1993). Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

40 TRATAMIENTO DE AGUAS: POTABLES Y RESIDUALES
ACTIVIDAD (Bq/kg seco) en lodos Al(OH)3 y Fe(OH)3 Lodos 239/240Pu 232Th 234U 238U 137Cs 210Pb 7Be Al(OH)3 0.86 4.53 45.0 61.8 < 2 230 280 Fe(OH)3 0.72 4.54 43.7 62.8 368 353 EUROPEAN COMMISSION, Sewage Sludge, Directorate General for the Environment, EC, Brussels, T. Gafvert, C. Ellmark, E. Holm. Removal of radionuclides at a waterworks. Journal of Environmental Radioactivity 63 (2002) 105–115. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

41 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
RADIONUCLIDOS NATURALES EN MATERIAS PRIMAS DE ORIGEN NATURAL Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

42 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
Escenarios de exposición Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

43 Insdustria NORM y actividad laboral Base para la estimación
Estimación del número de trabajadores expuestos en la UE en industrias NORM Insdustria NORM y actividad laboral Nº trabajadores Base para la estimación Electrodos toriados, producción y uso 70 000 Extrapolado de datos de Alemania Fertilizantes fosfatados: producción y uso 10 000 Datos de la UE Producción de petróleo y gas, y mantenimiento 2 000 Basado en 1000 instalaciones de producción y 2 trabajadores expuestos por instalación Arenas de Zr: minería y procesado 500 Extrapolado para UE de datos UK y Alemania Industria de extracción de tierras raras 400 Extrapolado de datos de Francia Producción de cemento: mantenimiento hornos clinker 300 Basado en 60 plantas y 5 trabajadores expuestos por planta Centrales térmicas de carbón: mantenimiento 150 Basado en 70 plantas y 2 trabajadores expuestos por planta Producción de ácido fosfórico y mantenimiento 100 10 plantas y 10 trabajadores por planta Producción TiO2: residuos sólidos y “Ra-scale” 80 16 plantas de producción y 5 trabajadores por planta Producción térmica de fósforo 20 Proyecto SMOPIE: 1 planta. Otras industrias: fundiciones de Pb/Zn/Cu, tratamiento de efluentes líquidos, etc. No conocido TOTAL (estimación) 85 000 J. Van der Steen, A.W. Van Weers, C.W.M. Immermans, C. Lefaure, J.-P. Degrange, P.V. Shaw, O. Witschger. Strategies and Methods for Optimisation of Internal Exposures of Workers from Industrial Natural Sources (SMOPIE). 4 pp. IRPA 11, Mayo 2004, Madrid. Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

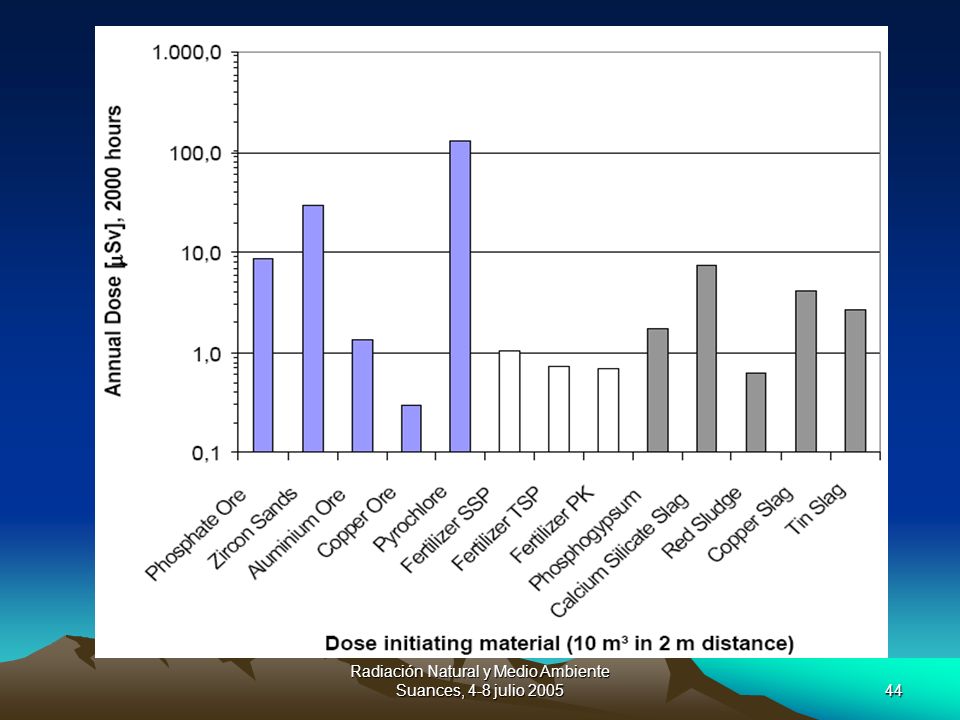

44 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

45 Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005

46 RESUMEN Y CONCLUSIONES
(a) Una gran proporción de las operaciones de minería y beneficiación producen materiales NORM. (b) Los niveles de referencias deben establecerse en función del tipo de industria y de tipo de puesto de trabajo. Contenido (Bq/kg) Cantidad producida anualmente Pequeña (< 1 kTm) Moderada Grande (> 100 kTm) Bajo ( < 103) - Cerámicas, arenas abrasivas, etc. Residuos alumino (lodo rojo), cenizas carbón, fosfoyeso, fertilizantes fosfatados, lodos depuración aguas, colas del Ta y Cu, etc. Medio (103 – 104) Residuos extracción petróleo Productos del Ta Fosfato roca, Zirconio, Ilmenita Alto ( > 104) Polvos de Zr y de fundión del Cu, “scales” petróleo. Concentrados de monacita y “tailings” Radiación Natural y Medio Ambiente Suances, 4-8 julio 2005
