1 Sistemas de alimentación Universidad de Oviedo Área de Tecnología Electrónica ATE Univ. de Oviedo SISAL001.00

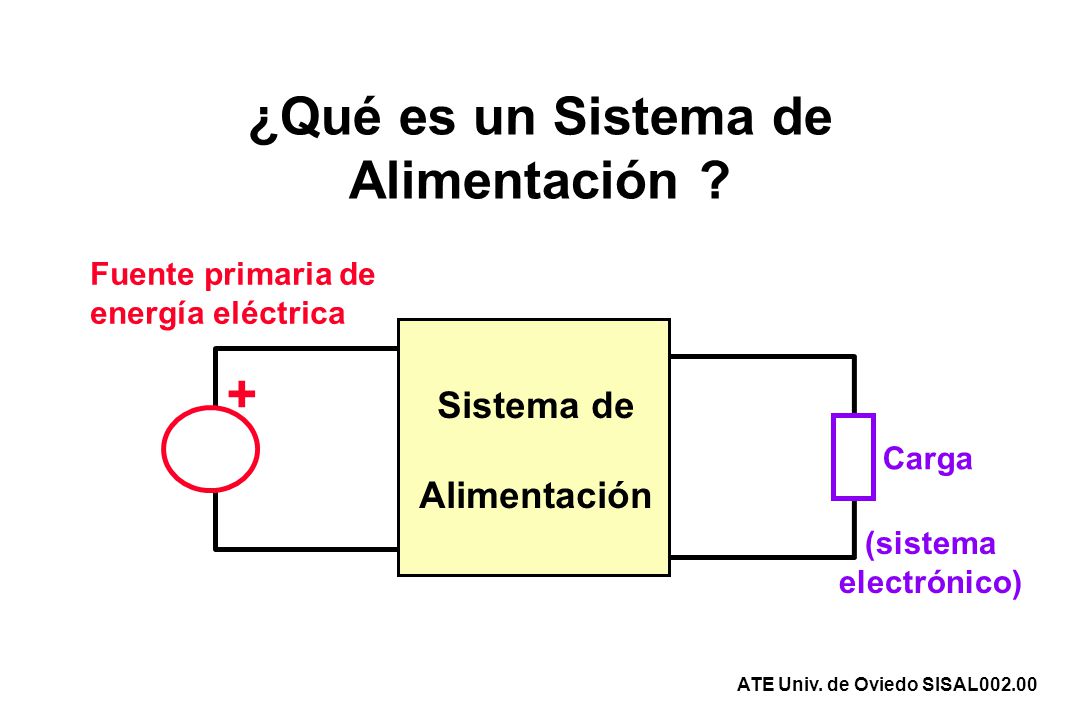

2 ¿Qué es un Sistema de Alimentación ? + Sistema de Alimentación Fuente primaria de energía eléctrica Carga (sistema electrónico) ATE Univ. de Oviedo SISAL002.00

3 Múltiples cargas (multisalida) + Sistema de Alimentación Fuente primaria de energía eléctrica Carga1 a V 1 Carga2 a V 2 Carga3 a V 3 ATE Univ. de Oviedo SISAL003.00

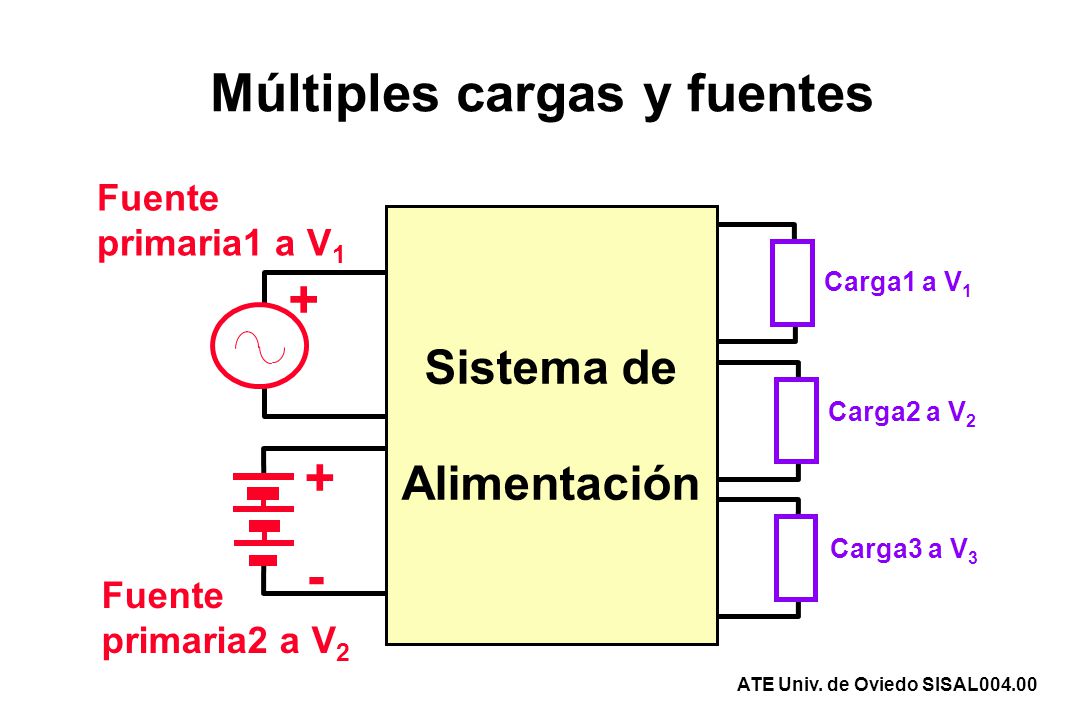

4 Múltiples cargas y fuentes + + Sistema de Alimentación Fuente primaria1 a V 1 Carga1 a V 1 Carga2 a V 2 Carga3 a V 3 Fuente primaria2 a V 2 - ATE Univ. de Oviedo SISAL004.00

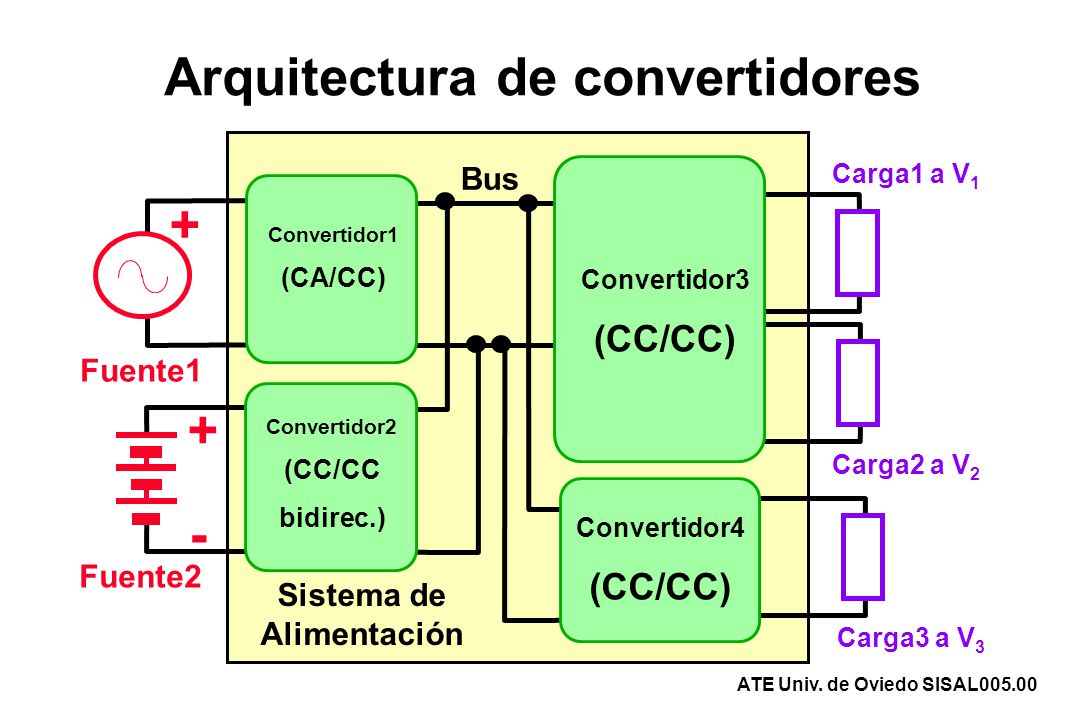

5 Arquitectura de convertidores Carga3 a V 3 Carga1 a V 1 Carga2 a V 2 Fuente1 Fuente Sistema de Alimentación Bus Convertidor1 (CA/CC) Convertidor2 (CC/CC bidirec.) Convertidor3 (CC/CC) Convertidor4 (CC/CC) ATE Univ. de Oviedo SISAL005.00

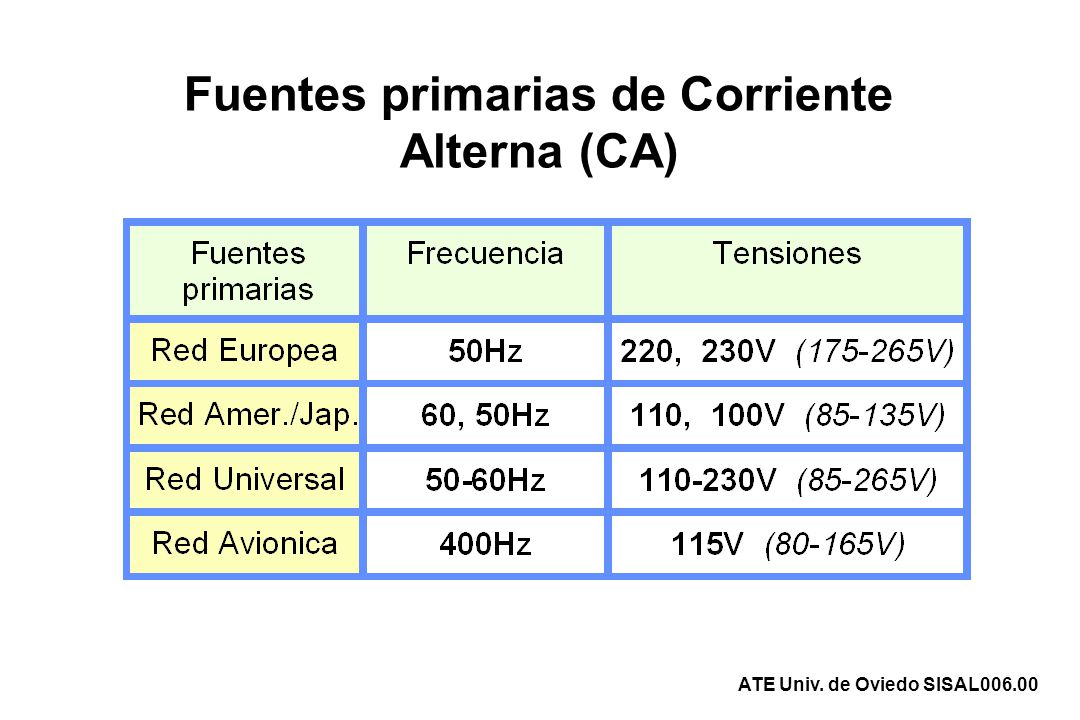

6 Fuentes primarias de Corriente Alterna (CA) ATE Univ. de Oviedo SISAL006.00

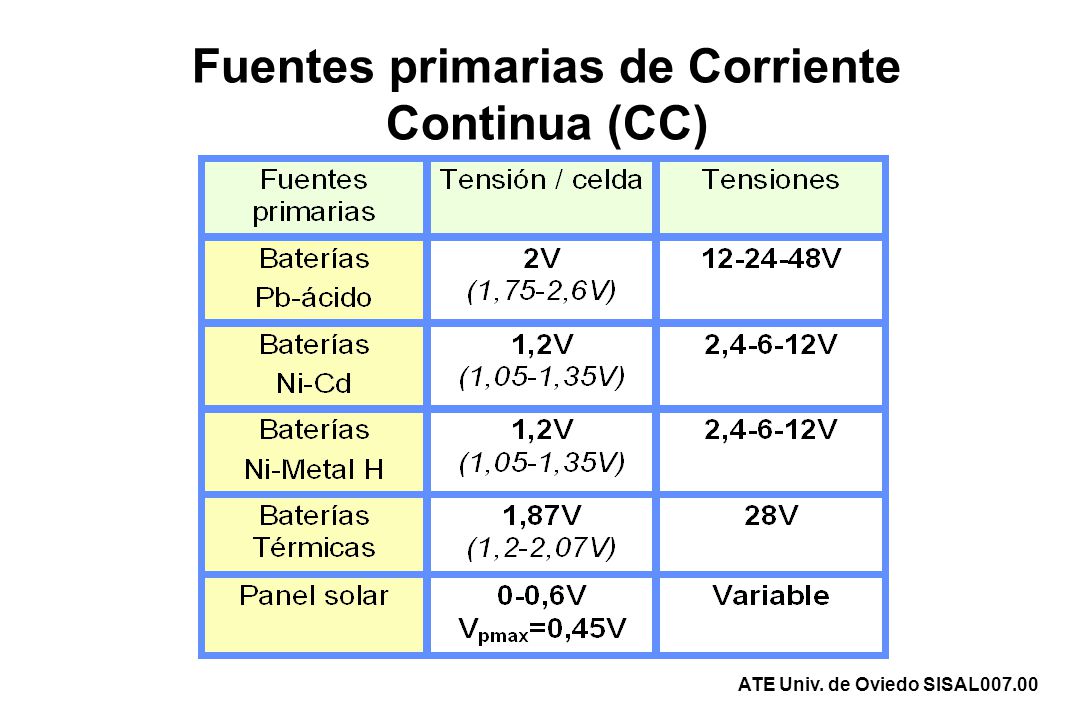

7 Fuentes primarias de Corriente Continua (CC) ATE Univ. de Oviedo SISAL007.00

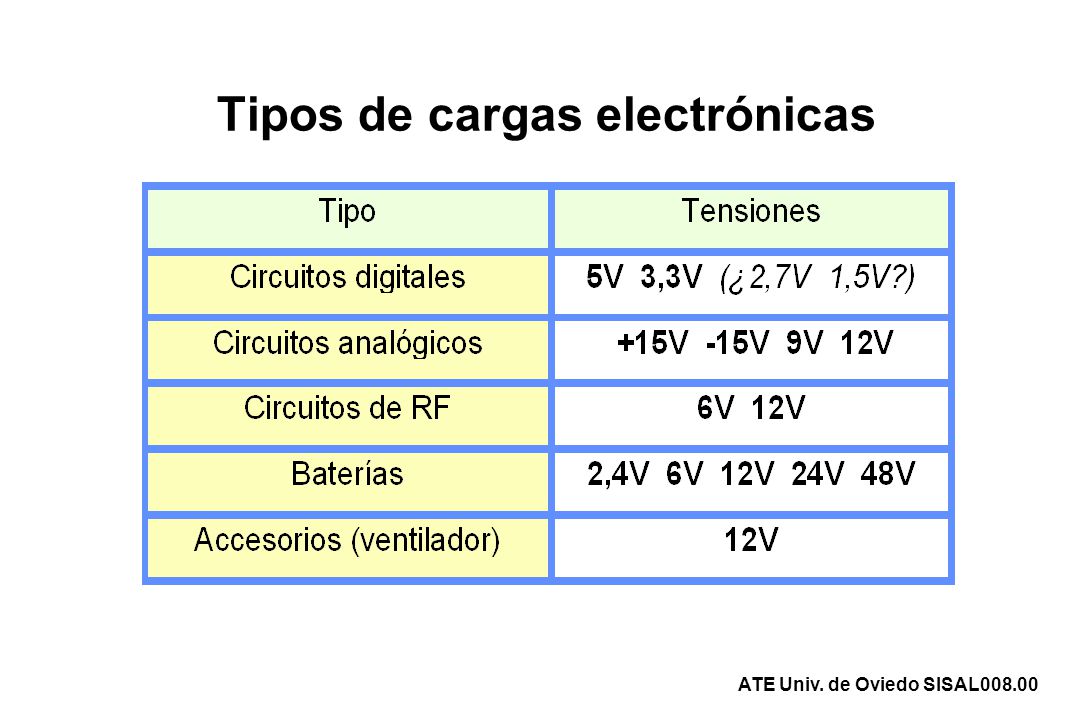

8 Tipos de cargas electrónicas ATE Univ. de Oviedo SISAL008.00

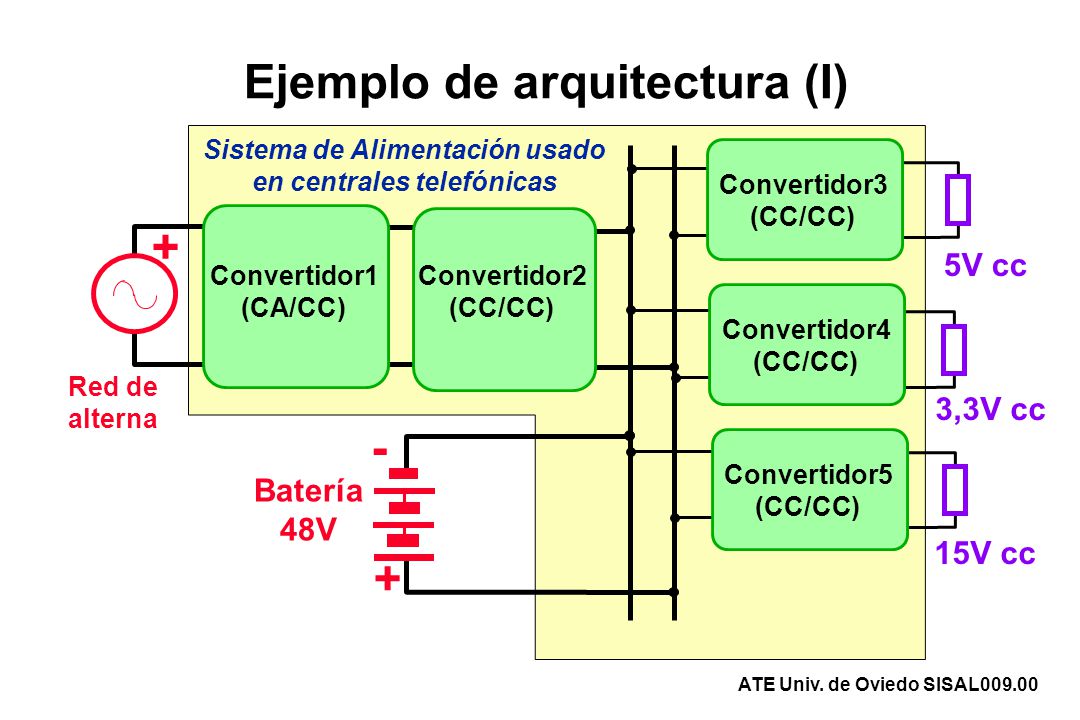

9 Ejemplo de arquitectura (I) 5V cc 3,3V cc 15V cc Batería 48V Convertidor1 (CA/CC) Convertidor2 (CC/CC) Convertidor3 (CC/CC) Convertidor4 (CC/CC) Convertidor5 (CC/CC) + - Red de alterna + Sistema de Alimentación usado en centrales telefónicas ATE Univ. de Oviedo SISAL009.00

10 Ejemplo de arquitectura (II) Convertidor1 (CA/CC) Convertidor2 (CC/CC) Convertidor3 (CC/CC) Convertidor4 (CC/CA) V ca, 400Hz 28 V cc Generador (turbina) Baterías Sistema de Alimentación usado en aviónica Generador Auxiliar (en tierra) ATE Univ. de Oviedo SISAL010.00

11 Convertidores en los sistemas de alimentación Convertidores CA/CC Con alto contenido de armónicos de baja frecuencia. Con bajo contenido de armónicos de baja frecuencia. Convertidores CC/CC Convertidores conmutados. Convertidores lineales Convertidores CC/CA ATE Univ. de Oviedo SISAL011.00
