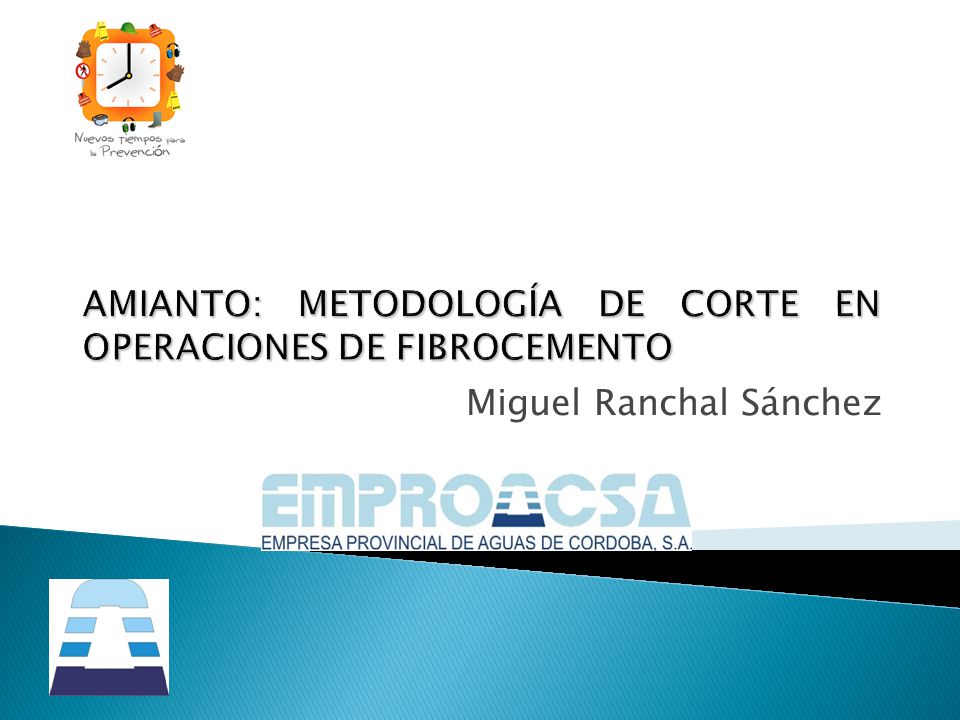

1 Miguel Ranchal Sánchez

2 HOMO ASBESTUS

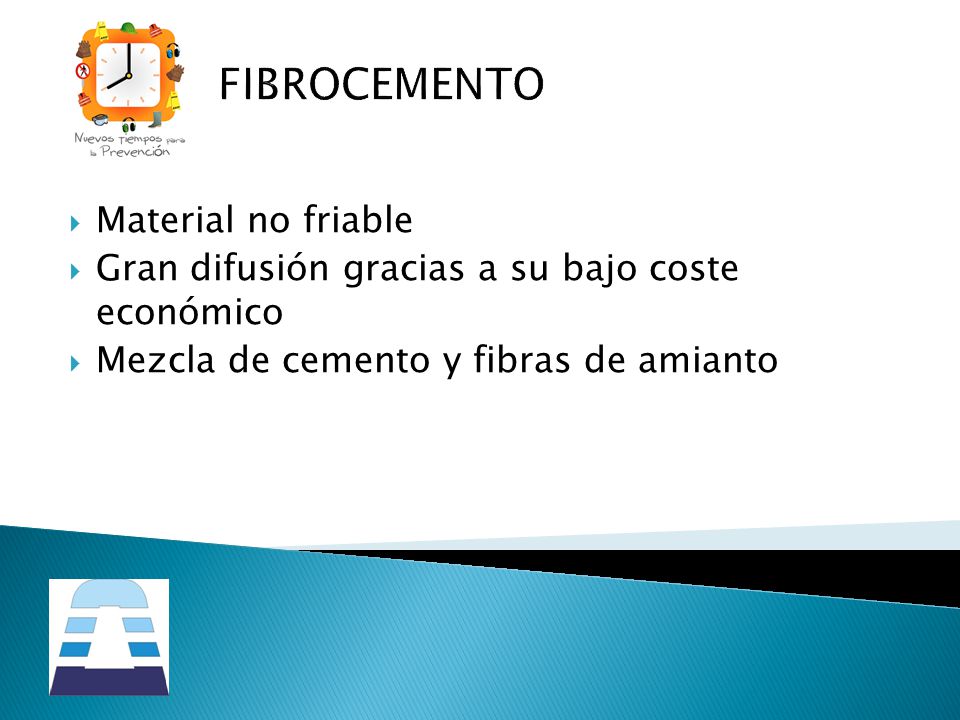

3 FIBROCEMENTO Material no friable Gran difusión gracias a su bajo coste económico Mezcla de cemento y fibras de amianto

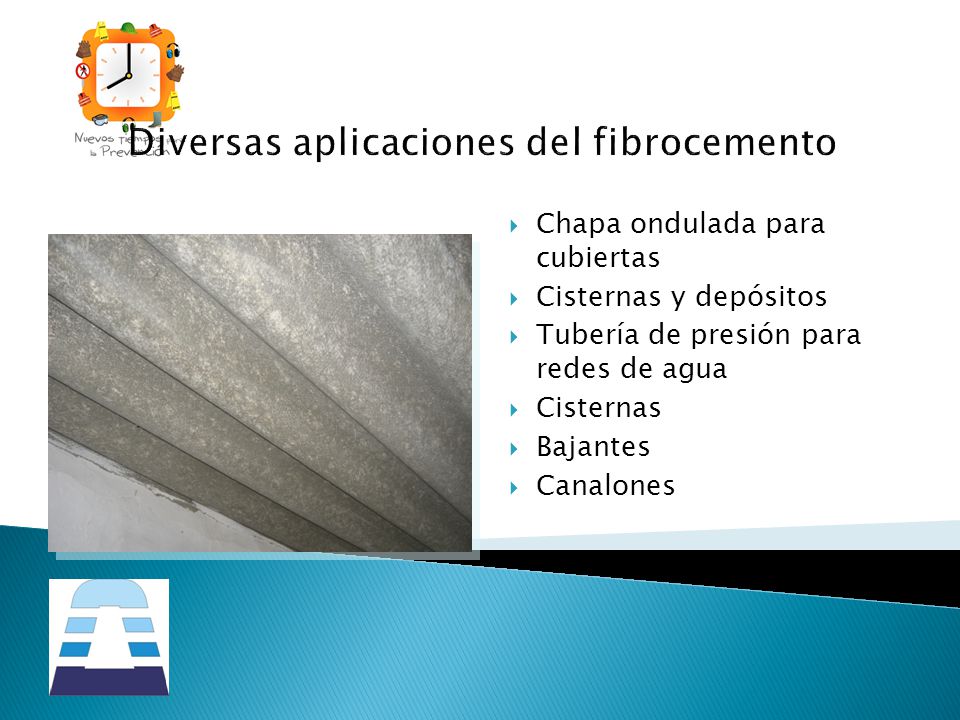

4 Diversas aplicaciones del fibrocemento Chapa ondulada para cubiertas Cisternas y depósitos Tubería de presión para redes de agua Cisternas Bajantes Canalones

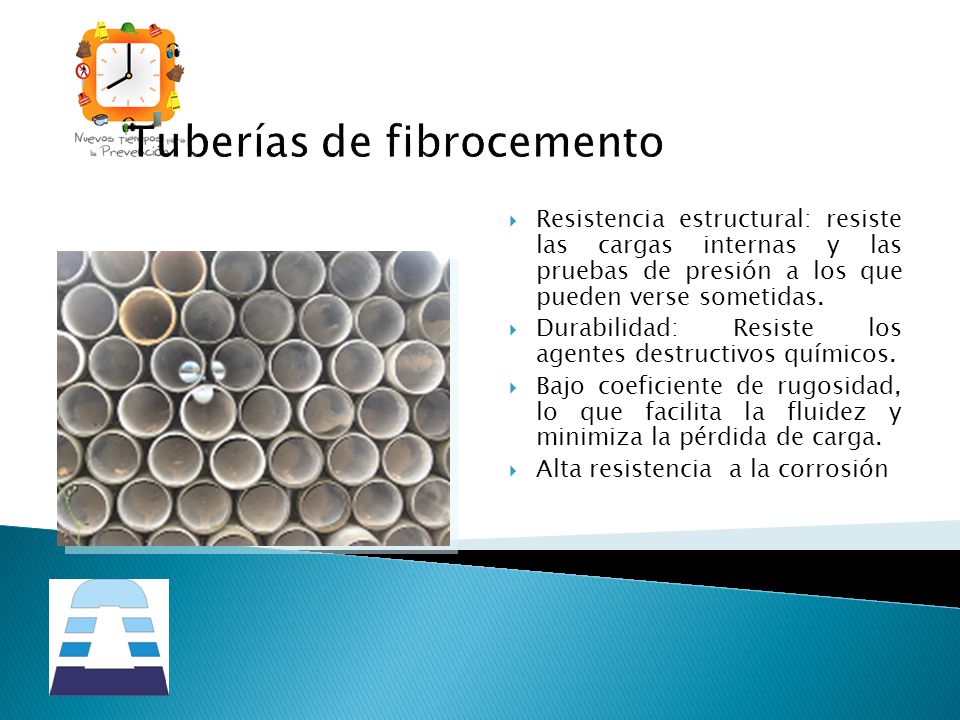

5 Tuberías de fibrocemento Resistencia estructural: resiste las cargas internas y las pruebas de presión a los que pueden verse sometidas. Durabilidad: Resiste los agentes destructivos químicos. Bajo coeficiente de rugosidad, lo que facilita la fluidez y minimiza la pérdida de carga. Alta resistencia a la corrosión

6 Realidades y ficciones preventivas Riesgo por inhalación de fibras de amianto al producirse el corte de tuberías de fibrocemento. Inocuidad de las conducciones de fibrocemento como red de abastecimiento.

7 Peligrosidad del amianto como agente contaminante

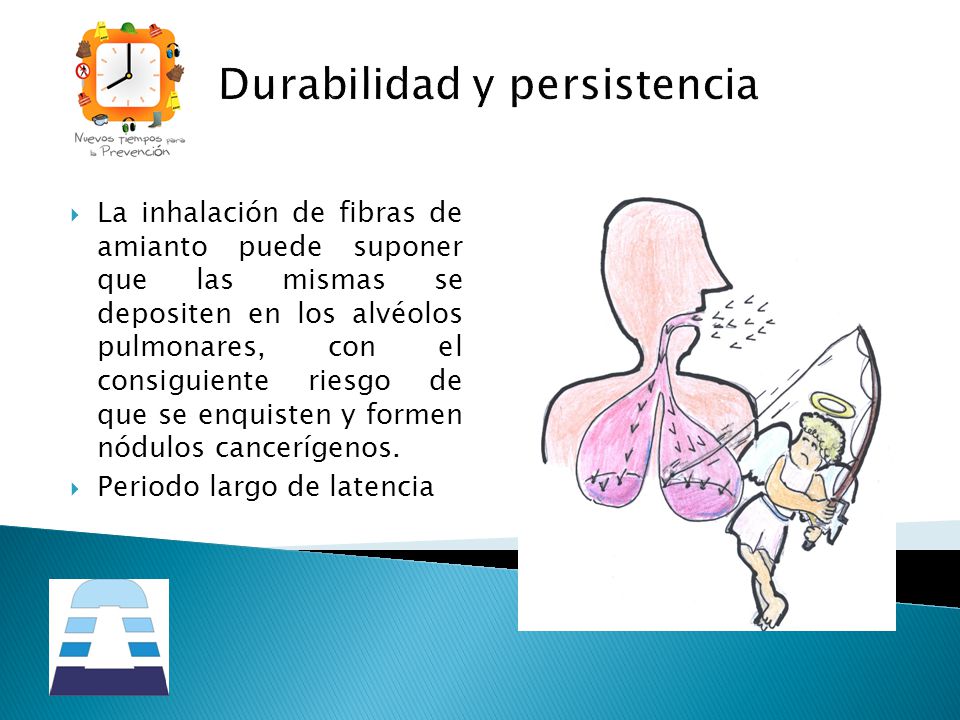

8 Durabilidad y persistencia La inhalación de fibras de amianto puede suponer que las mismas se depositen en los alvéolos pulmonares, con el consiguiente riesgo de que se enquisten y formen nódulos cancerígenos. Periodo largo de latencia

9 Reducción progresiva del corte de fibrocemento Durante el año 2.007, el tiempo efectivo empleado por los trabajadores de la Empresa Provincial de Aguas de Córdoba (Emproacsa) en tareas de corte de fibrocemento sólo supuso el 0,246% del total de horas trabajadas al año.

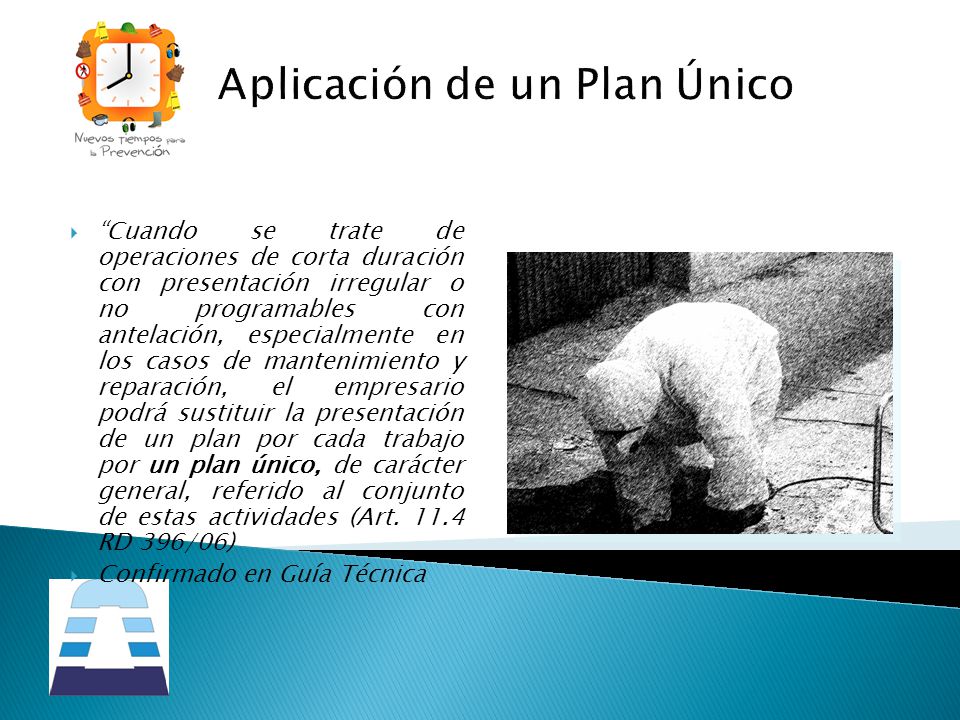

10 Aplicación de un Plan Único Cuando se trate de operaciones de corta duración con presentación irregular o no programables con antelación, especialmente en los casos de mantenimiento y reparación, el empresario podrá sustituir la presentación de un plan por cada trabajo por un plan único, de carácter general, referido al conjunto de estas actividades (Art RD 396/06) Confirmado en Guía Técnica

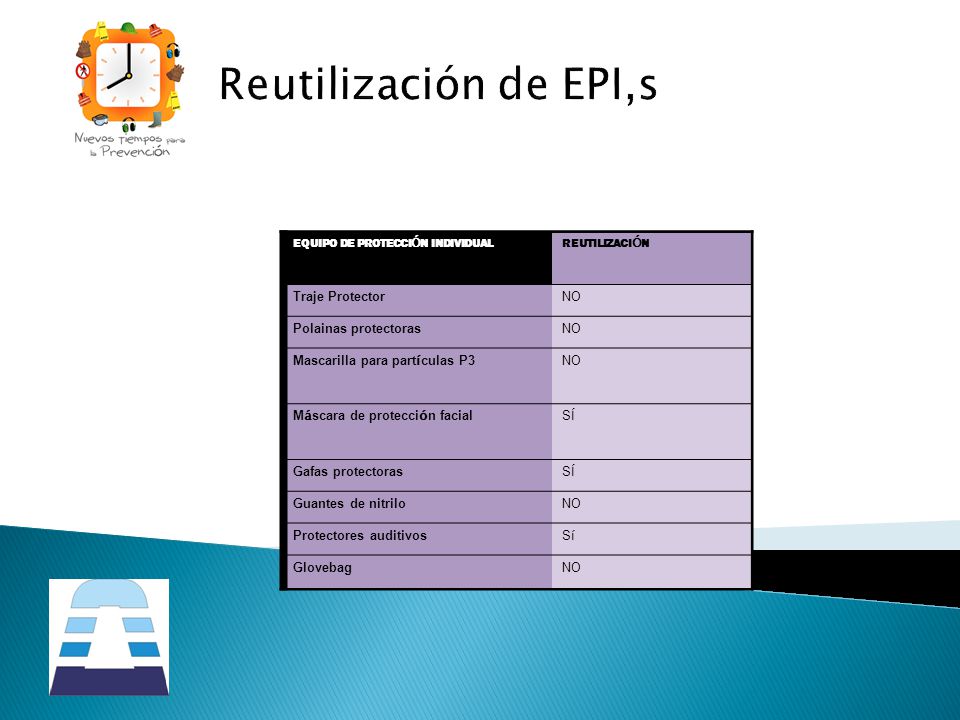

11 Reutilización de EPI,s EQUIPO DE PROTECCI Ó N INDIVIDUALREUTILIZACI Ó N Traje ProtectorNO Polainas protectorasNO Mascarilla para part í culas P3 NO M á scara de protecci ó n facialSÍSÍ Gafas protectoras SÍSÍ Guantes de nitriloNO Protectores auditivos SíSí GlovebagNO

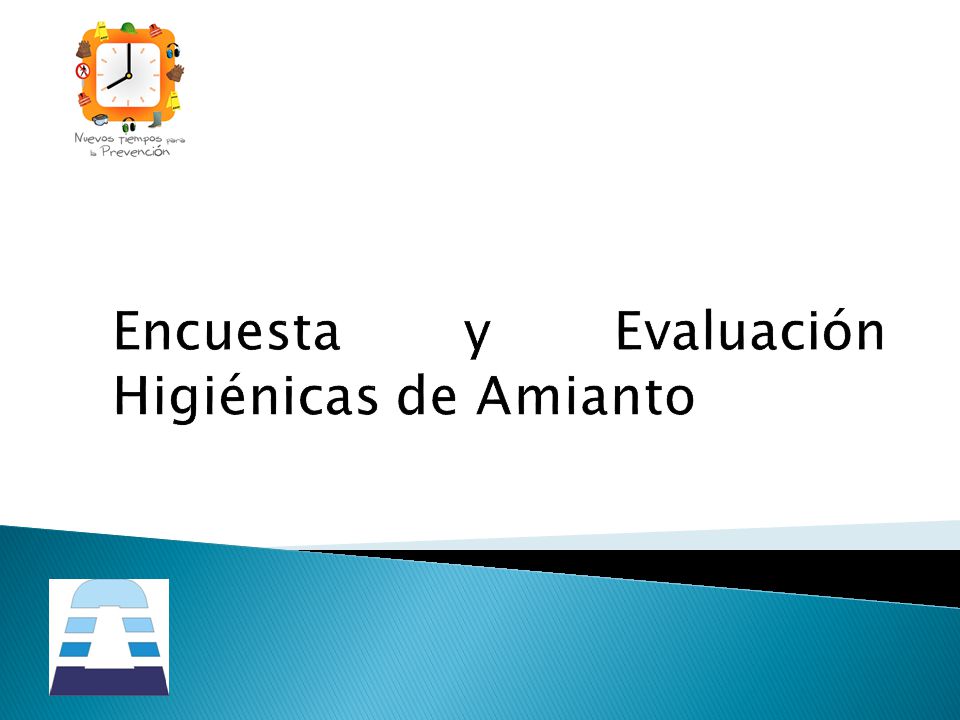

12 Encuesta y Evaluación Higiénicas de Amianto

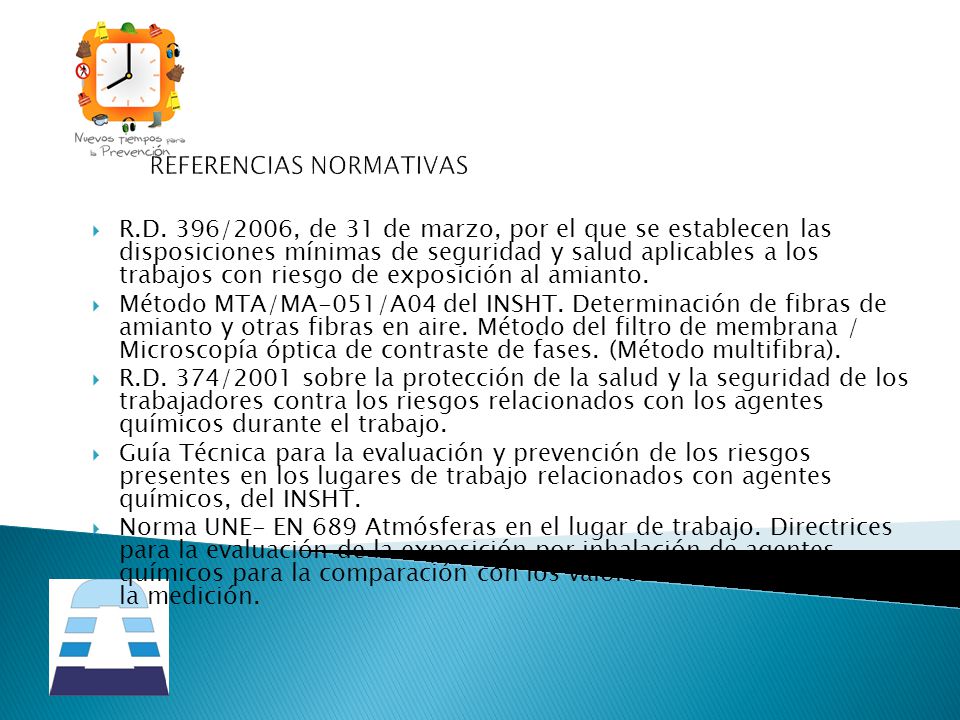

13 REFERENCIAS NORMATIVAS R.D. 396/2006, de 31 de marzo, por el que se establecen las disposiciones mínimas de seguridad y salud aplicables a los trabajos con riesgo de exposición al amianto. Método MTA/MA-051/A04 del INSHT. Determinación de fibras de amianto y otras fibras en aire. Método del filtro de membrana / Microscopía óptica de contraste de fases. (Método multifibra). R.D. 374/2001 sobre la protección de la salud y la seguridad de los trabajadores contra los riesgos relacionados con los agentes químicos durante el trabajo. Guía Técnica para la evaluación y prevención de los riesgos presentes en los lugares de trabajo relacionados con agentes químicos, del INSHT. Norma UNE- EN 689 Atmósferas en el lugar de trabajo. Directrices para la evaluación de la exposición por inhalación de agentes químicos para la comparación con los valores límite y estrategia de la medición.

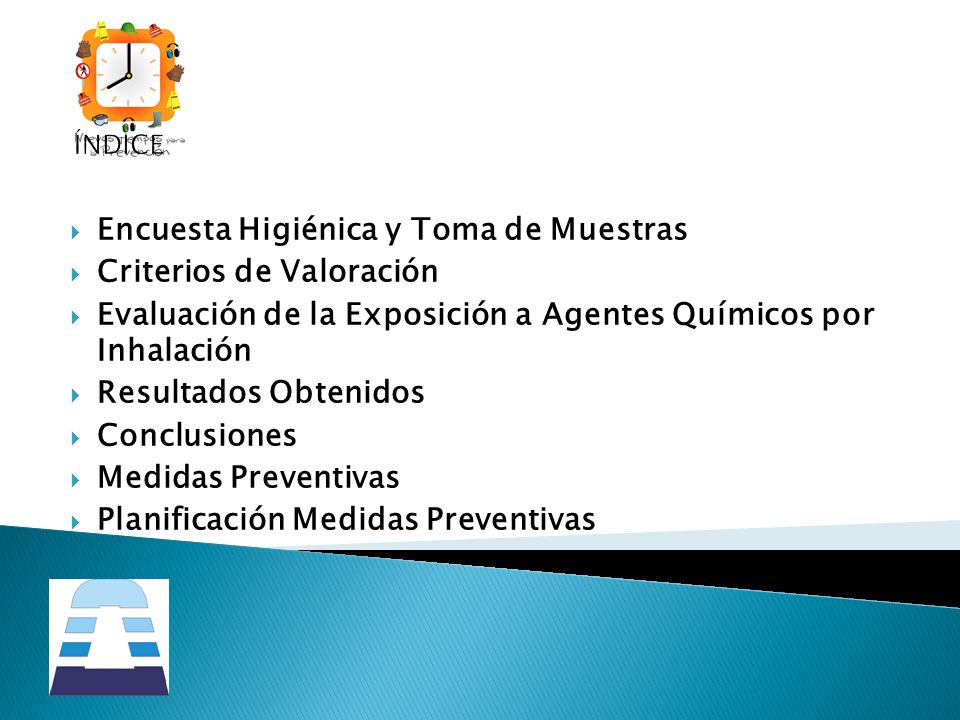

14 ÍNDICE Encuesta Higiénica y Toma de Muestras Criterios de Valoración Evaluación de la Exposición a Agentes Químicos por Inhalación Resultados Obtenidos Conclusiones Medidas Preventivas Planificación Medidas Preventivas

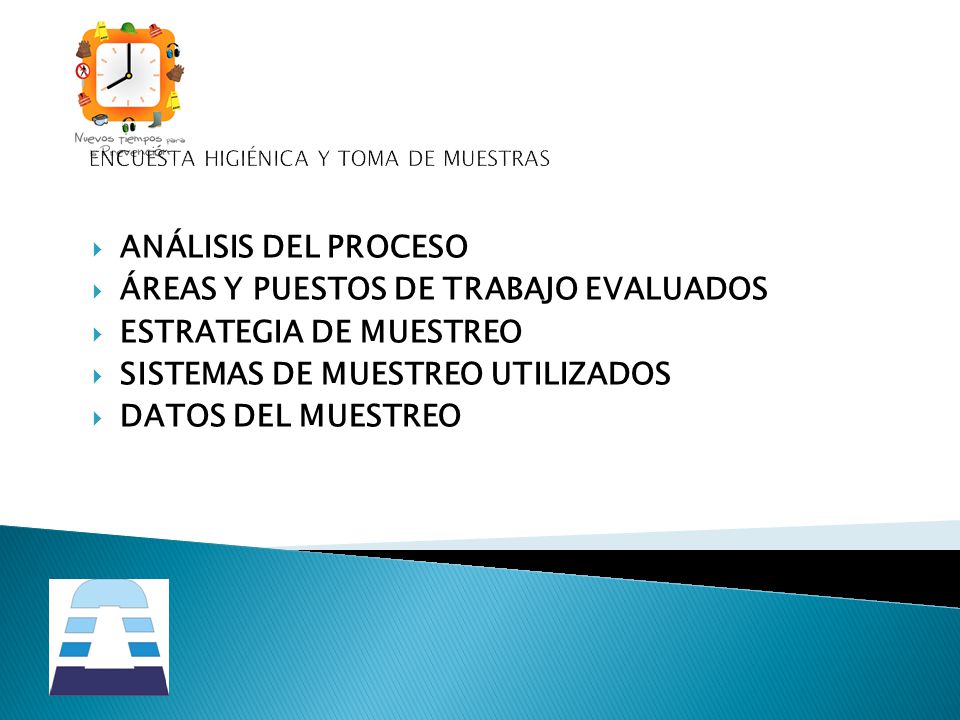

15 ENCUESTA HIGIÉNICA Y TOMA DE MUESTRAS ANÁLISIS DEL PROCESO ÁREAS Y PUESTOS DE TRABAJO EVALUADOS ESTRATEGIA DE MUESTREO SISTEMAS DE MUESTREO UTILIZADOS DATOS DEL MUESTREO

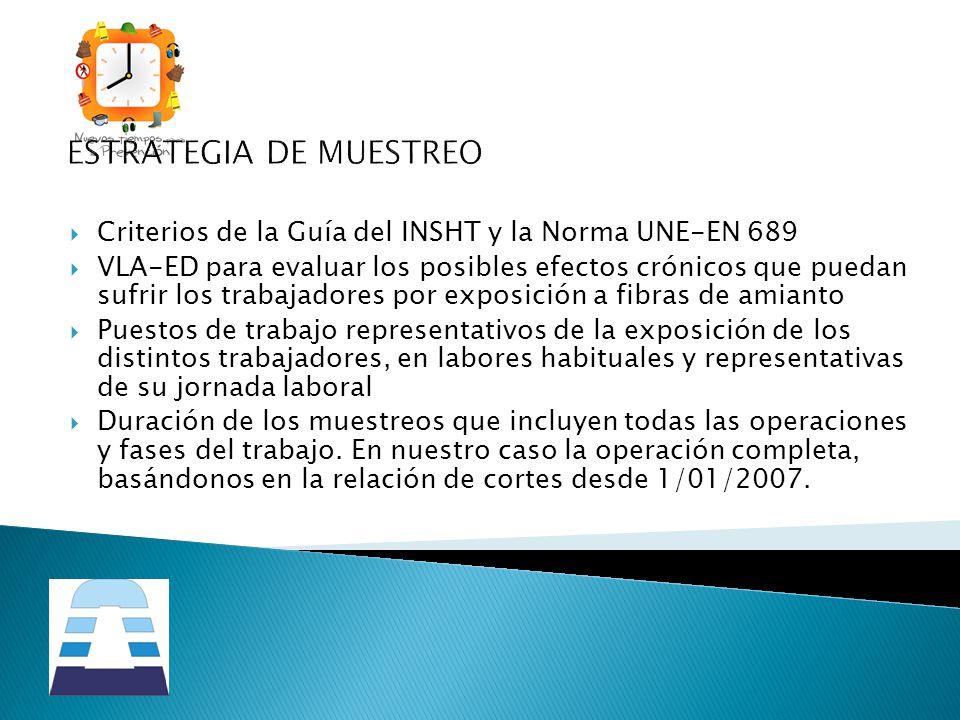

16 ESTRATEGIA DE MUESTREO Criterios de la Guía del INSHT y la Norma UNE-EN 689 VLA-ED para evaluar los posibles efectos crónicos que puedan sufrir los trabajadores por exposición a fibras de amianto Puestos de trabajo representativos de la exposición de los distintos trabajadores, en labores habituales y representativas de su jornada laboral Duración de los muestreos que incluyen todas las operaciones y fases del trabajo. En nuestro caso la operación completa, basándonos en la relación de cortes desde 1/01/2007.

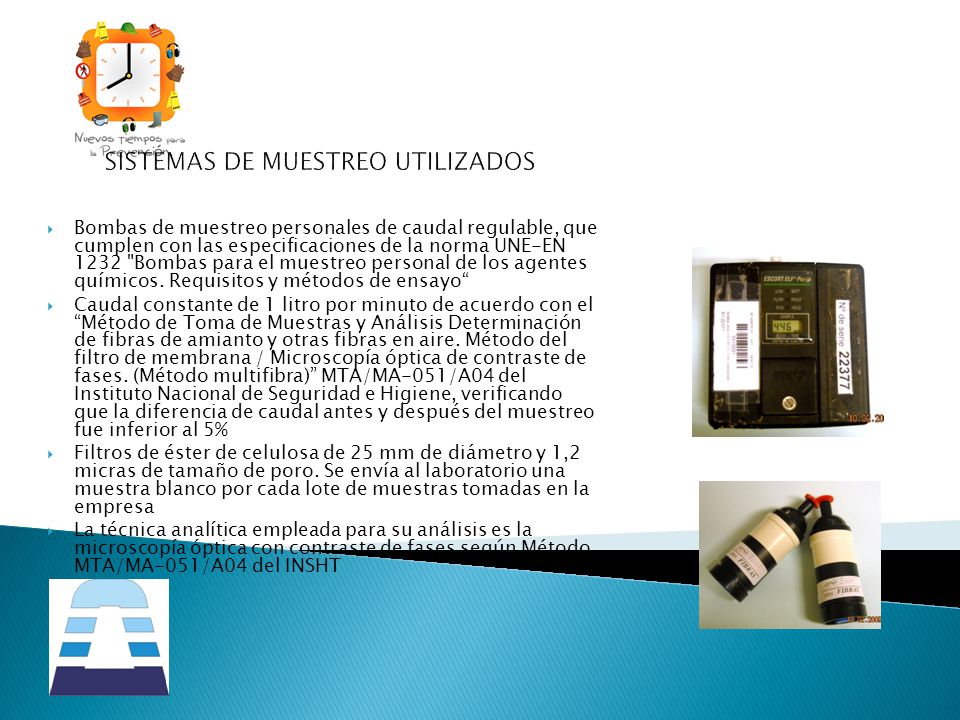

17 SISTEMAS DE MUESTREO UTILIZADOS Bombas de muestreo personales de caudal regulable, que cumplen con las especificaciones de la norma UNE-EN 1232 "Bombas para el muestreo personal de los agentes químicos. Requisitos y métodos de ensayo Caudal constante de 1 litro por minuto de acuerdo con el Método de Toma de Muestras y Análisis Determinación de fibras de amianto y otras fibras en aire. Método del filtro de membrana / Microscopía óptica de contraste de fases. (Método multifibra) MTA/MA-051/A04 del Instituto Nacional de Seguridad e Higiene, verificando que la diferencia de caudal antes y después del muestreo fue inferior al 5% Filtros de éster de celulosa de 25 mm de diámetro y 1,2 micras de tamaño de poro. Se envía al laboratorio una muestra blanco por cada lote de muestras tomadas en la empresa La técnica analítica empleada para su análisis es la microscopía óptica con contraste de fases según Método MTA/MA-051/A04 del INSHT

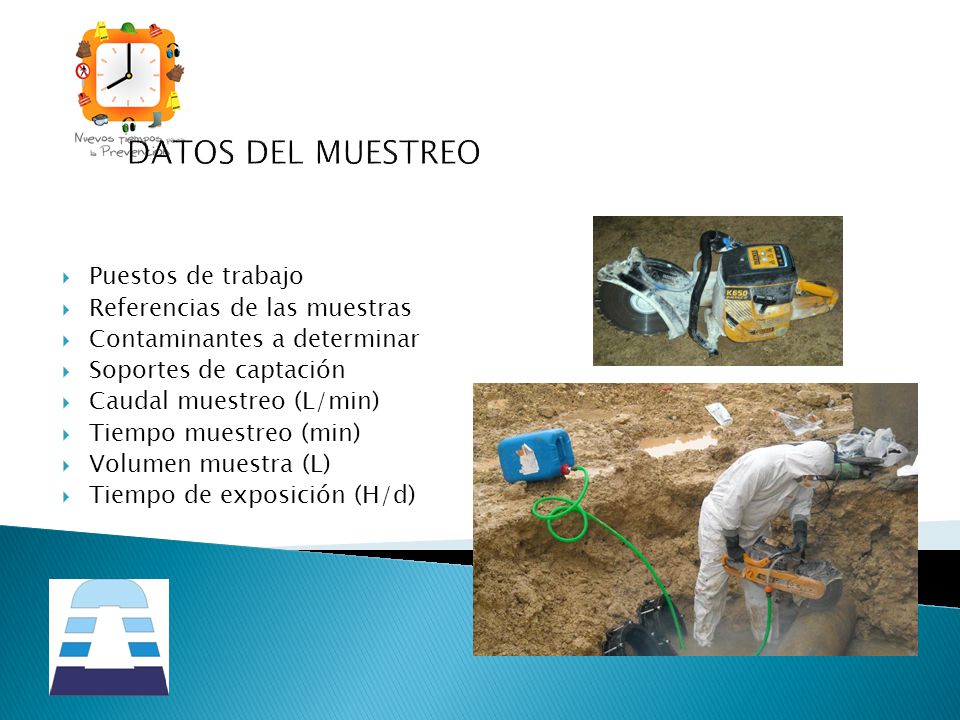

18 DATOS DEL MUESTREO Puestos de trabajo Referencias de las muestras Contaminantes a determinar Soportes de captación Caudal muestreo (L/min) Tiempo muestreo (min) Volumen muestra (L) Tiempo de exposición (H/d)

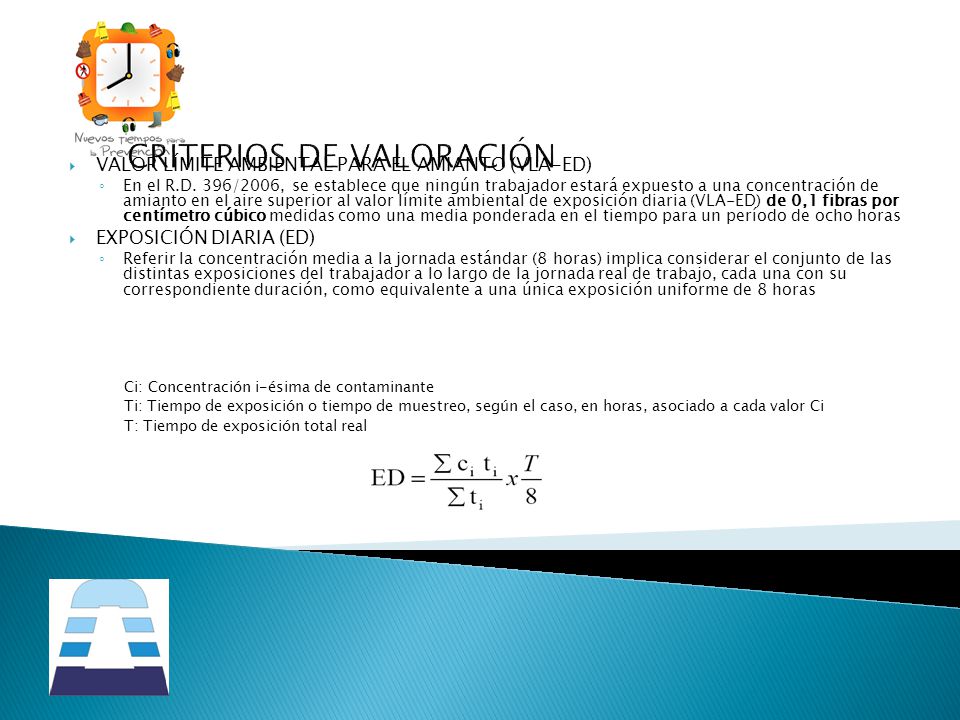

19 CRITERIOS DE VALORACIÓN VALOR LÍMITE AMBIENTAL PARA EL AMIANTO (VLA-ED) En el R.D. 396/2006, se establece que ningún trabajador estará expuesto a una concentración de amianto en el aire superior al valor límite ambiental de exposición diaria (VLA-ED) de 0,1 fibras por centímetro cúbico medidas como una media ponderada en el tiempo para un período de ocho horas EXPOSICIÓN DIARIA (ED) Referir la concentración media a la jornada estándar (8 horas) implica considerar el conjunto de las distintas exposiciones del trabajador a lo largo de la jornada real de trabajo, cada una con su correspondiente duración, como equivalente a una única exposición uniforme de 8 horas Ci: Concentración i-ésima de contaminante Ti: Tiempo de exposición o tiempo de muestreo, según el caso, en horas, asociado a cada valor Ci T: Tiempo de exposición total real

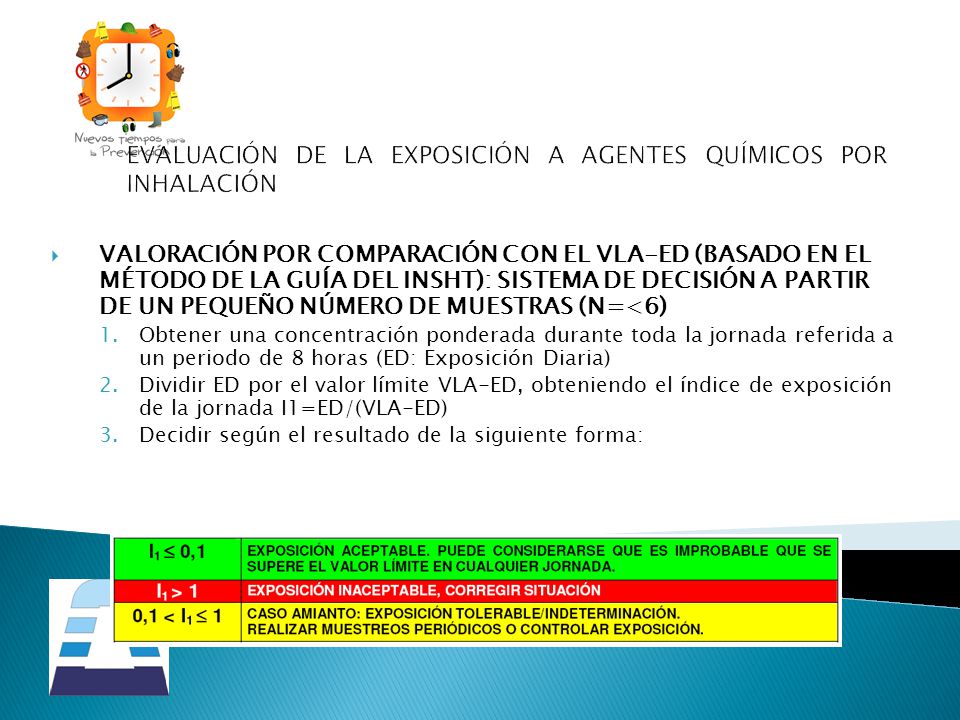

20 EVALUACIÓN DE LA EXPOSICIÓN A AGENTES QUÍMICOS POR INHALACIÓN VALORACIÓN POR COMPARACIÓN CON EL VLA-ED (BASADO EN EL MÉTODO DE LA GUÍA DEL INSHT): SISTEMA DE DECISIÓN A PARTIR DE UN PEQUEÑO NÚMERO DE MUESTRAS (N=<6) 1.Obtener una concentración ponderada durante toda la jornada referida a un periodo de 8 horas (ED: Exposición Diaria) 2.Dividir ED por el valor límite VLA-ED, obteniendo el índice de exposición de la jornada I1=ED/(VLA-ED) 3.Decidir según el resultado de la siguiente forma:

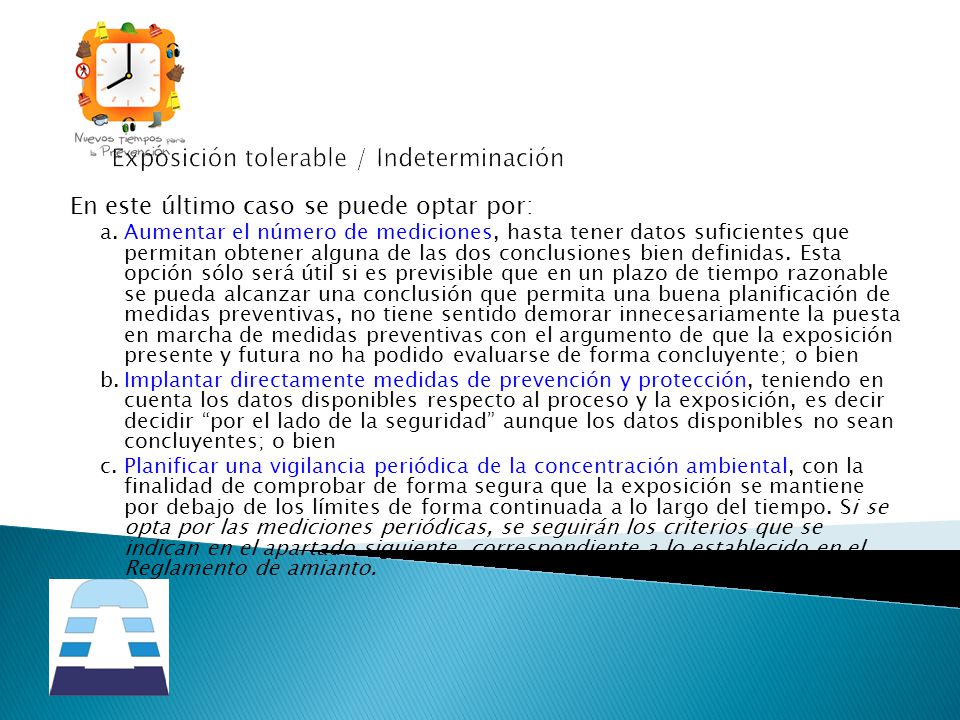

21 Exposición tolerable / Indeterminación En este último caso se puede optar por: a.Aumentar el número de mediciones, hasta tener datos suficientes que permitan obtener alguna de las dos conclusiones bien definidas. Esta opción sólo será útil si es previsible que en un plazo de tiempo razonable se pueda alcanzar una conclusión que permita una buena planificación de medidas preventivas, no tiene sentido demorar innecesariamente la puesta en marcha de medidas preventivas con el argumento de que la exposición presente y futura no ha podido evaluarse de forma concluyente; o bien b.Implantar directamente medidas de prevención y protección, teniendo en cuenta los datos disponibles respecto al proceso y la exposición, es decir decidir por el lado de la seguridad aunque los datos disponibles no sean concluyentes; o bien c.Planificar una vigilancia periódica de la concentración ambiental, con la finalidad de comprobar de forma segura que la exposición se mantiene por debajo de los límites de forma continuada a lo largo del tiempo. Si se opta por las mediciones periódicas, se seguirán los criterios que se indican en el apartado siguiente, correspondiente a lo establecido en el Reglamento de amianto.

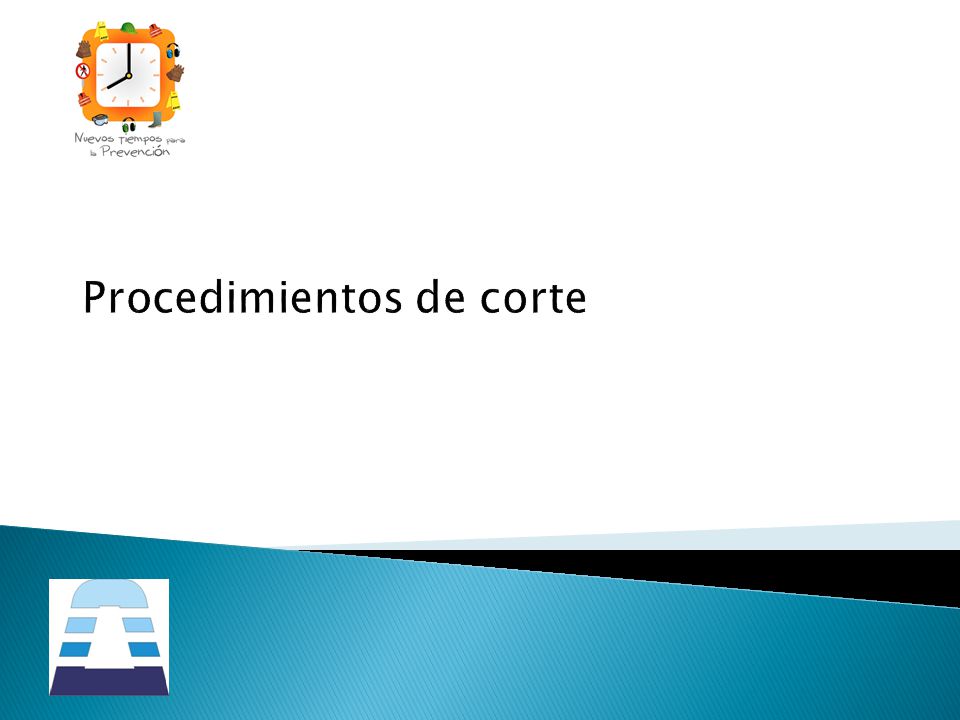

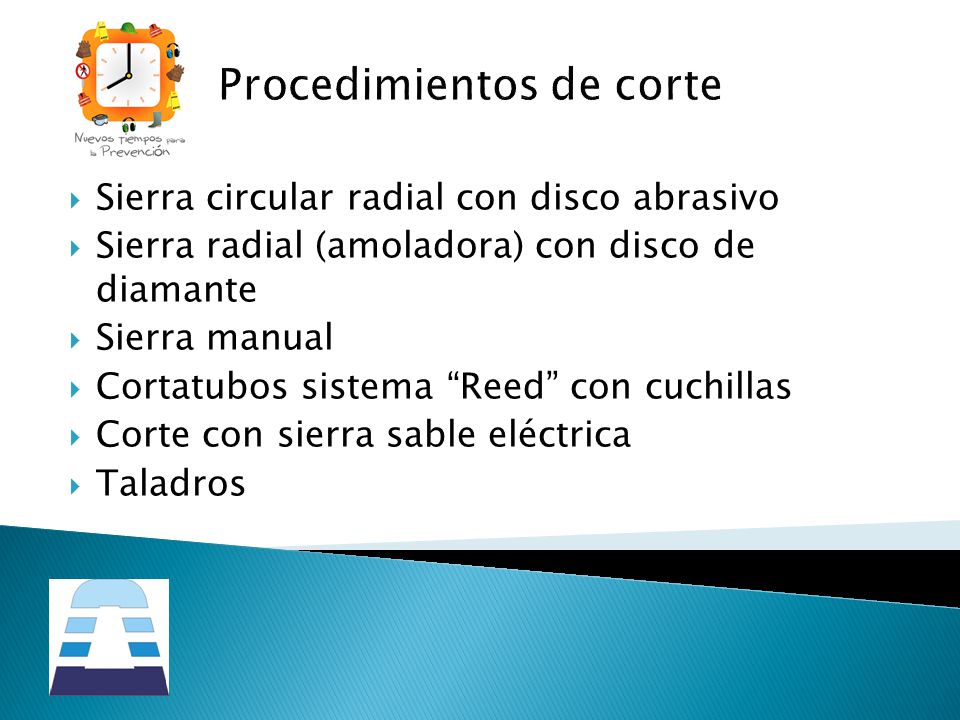

22 Procedimientos de corte

23 Sierra circular radial con disco abrasivo Sierra radial (amoladora) con disco de diamante Sierra manual Cortatubos sistema Reed con cuchillas Corte con sierra sable eléctrica Taladros

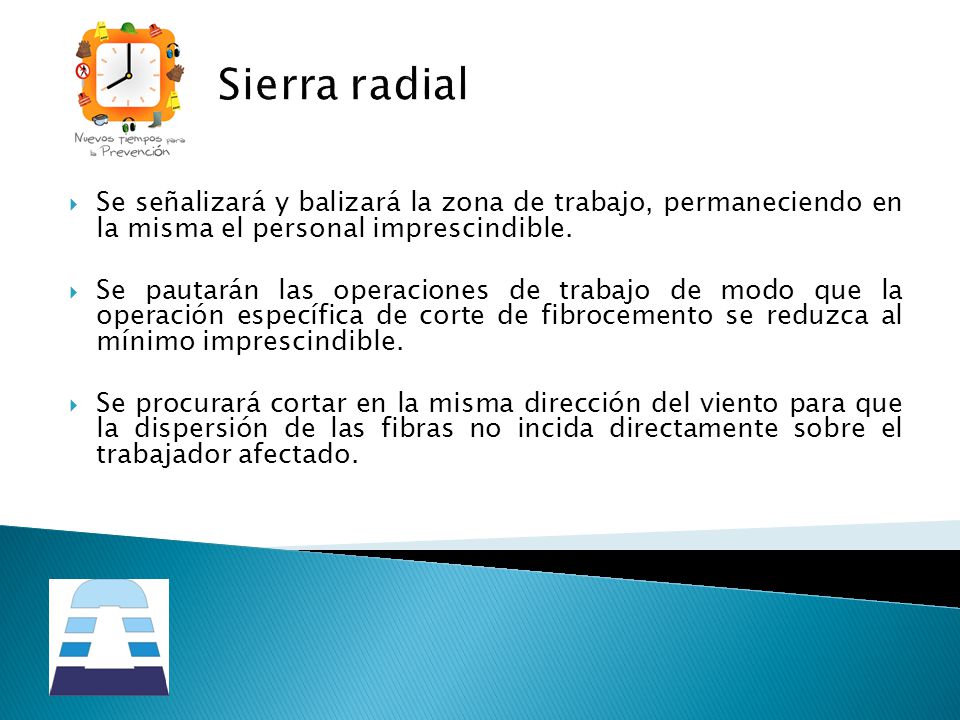

24 Sierra radial Se señalizará y balizará la zona de trabajo, permaneciendo en la misma el personal imprescindible. Se pautarán las operaciones de trabajo de modo que la operación específica de corte de fibrocemento se reduzca al mínimo imprescindible. Se procurará cortar en la misma dirección del viento para que la dispersión de las fibras no incida directamente sobre el trabajador afectado.

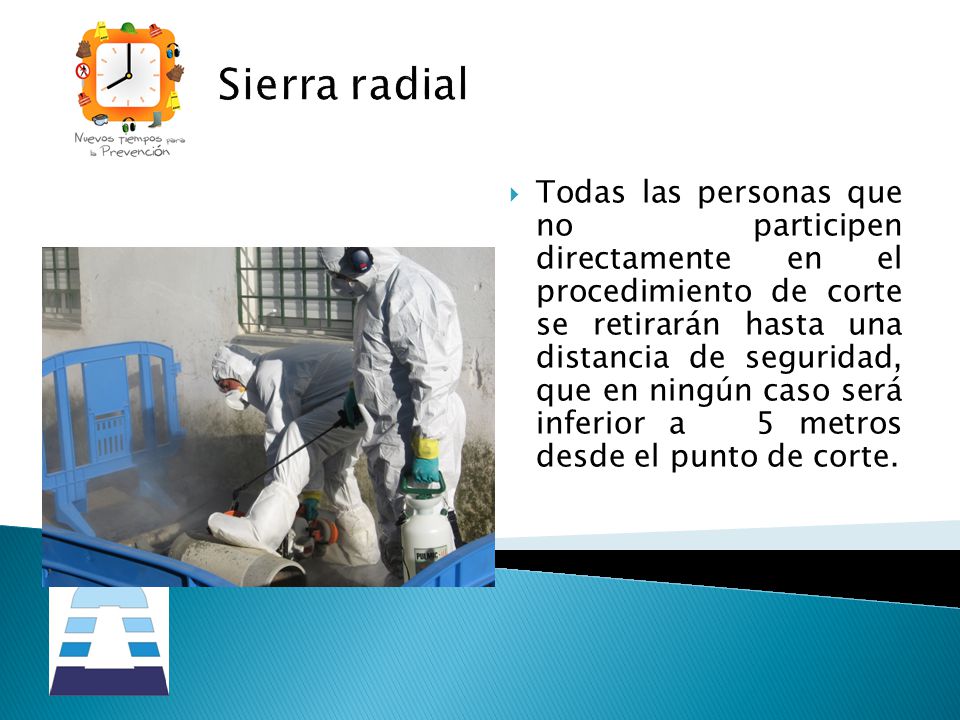

25 Sierra radial Todas las personas que no participen directamente en el procedimiento de corte se retirarán hasta una distancia de seguridad, que en ningún caso será inferior a 5 metros desde el punto de corte.

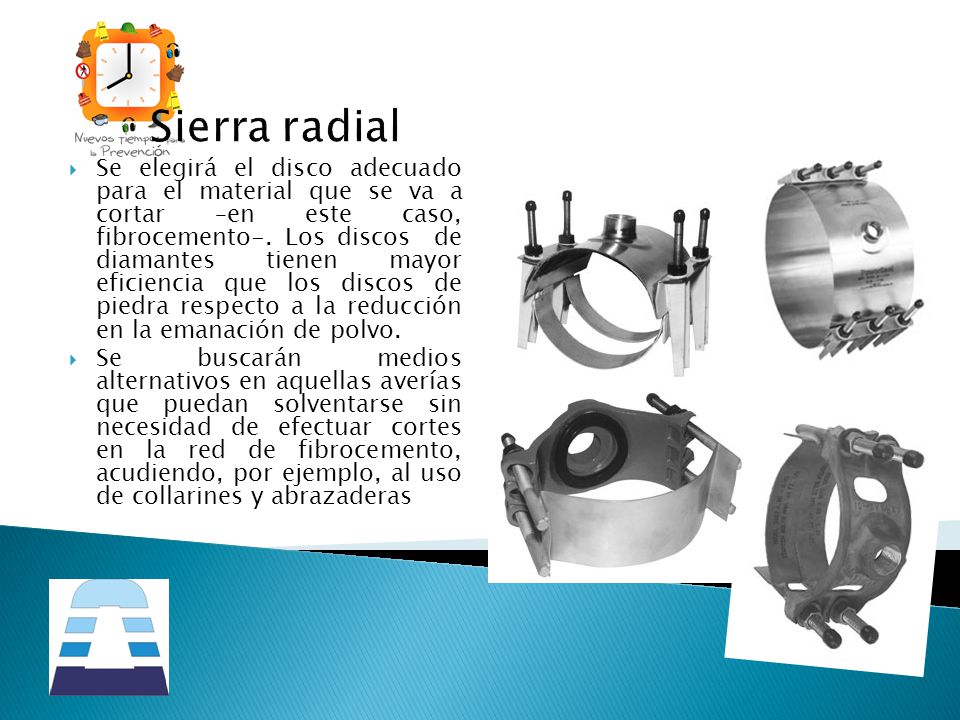

26 Sierra radial Se elegirá el disco adecuado para el material que se va a cortar –en este caso, fibrocemento-. Los discos de diamantes tienen mayor eficiencia que los discos de piedra respecto a la reducción en la emanación de polvo. Se buscarán medios alternativos en aquellas averías que puedan solventarse sin necesidad de efectuar cortes en la red de fibrocemento, acudiendo, por ejemplo, al uso de collarines y abrazaderas

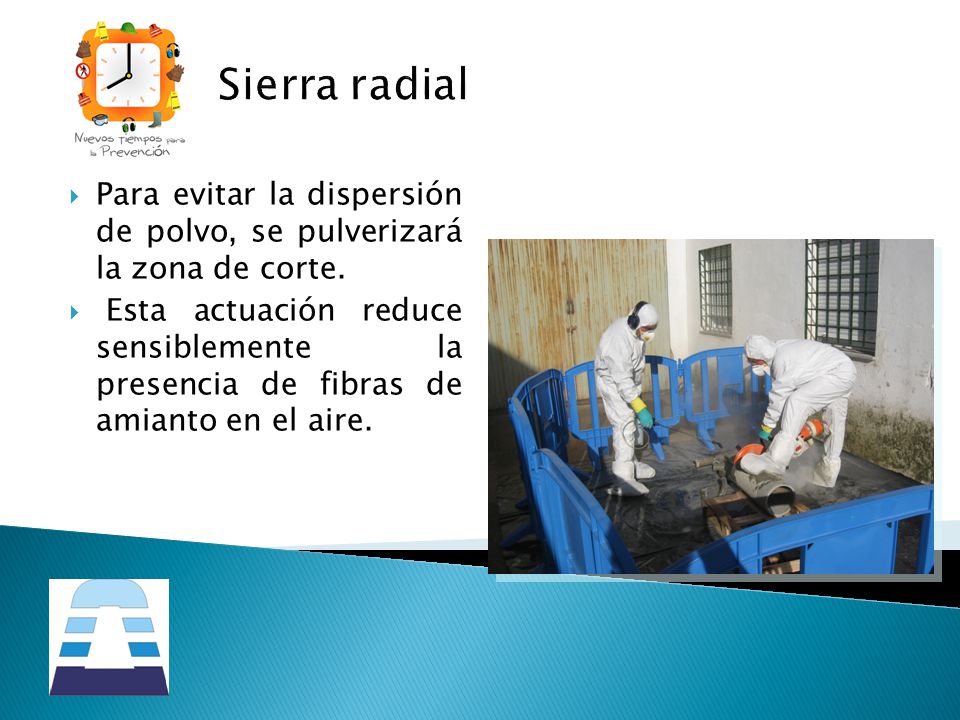

27 Sierra radial Para evitar la dispersión de polvo, se pulverizará la zona de corte. Esta actuación reduce sensiblemente la presencia de fibras de amianto en el aire.

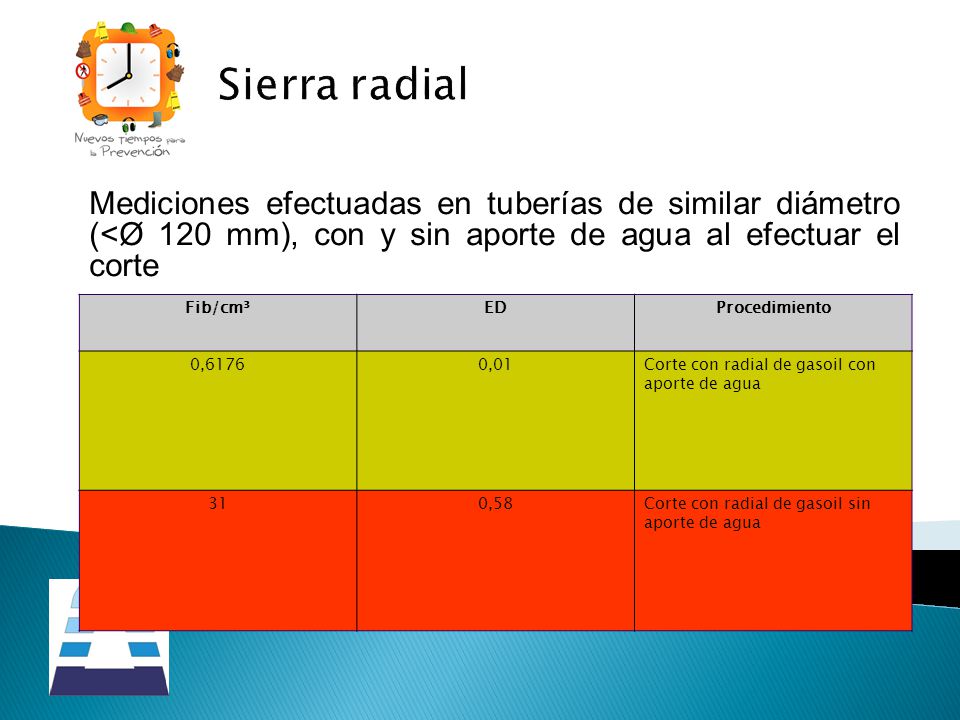

28 Sierra radial Fib/cm³EDProcedimiento 0,61760,1Corte con radial de gasoil con aporte de agua 310,58Corte con radial de gasoil sin aporte de agua Fib/cm³EDProcedimiento 0,61760,01Corte con radial de gasoil con aporte de agua 310,58Corte con radial de gasoil sin aporte de agua Mediciones efectuadas en tuberías de similar diámetro (<Ø 120 mm), con y sin aporte de agua al efectuar el corte

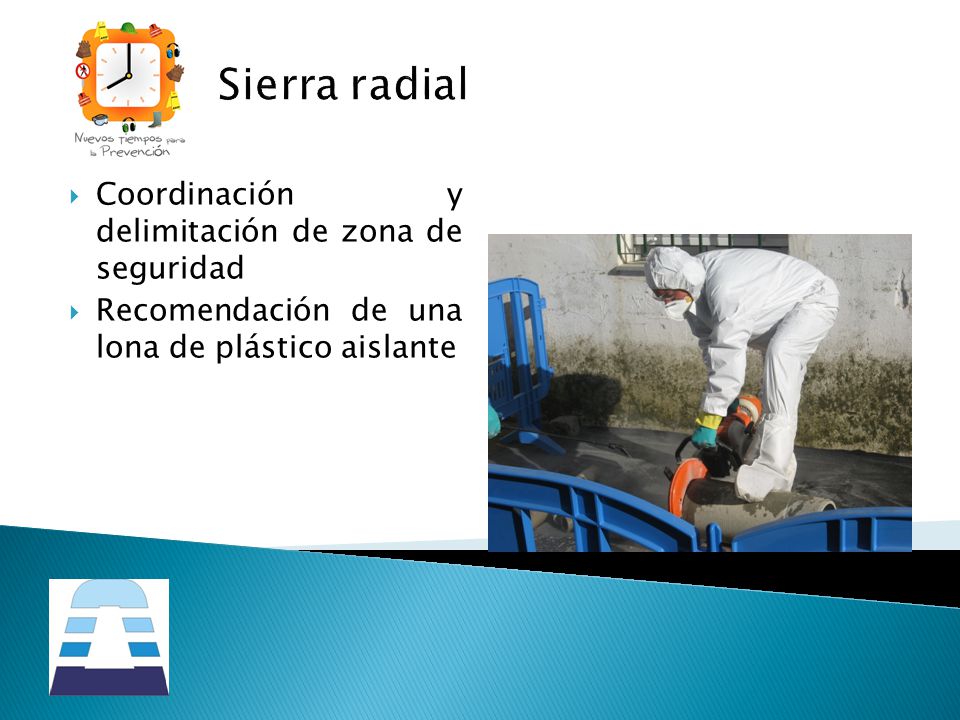

29 Sierra radial Coordinación y delimitación de zona de seguridad Recomendación de una lona de plástico aislante

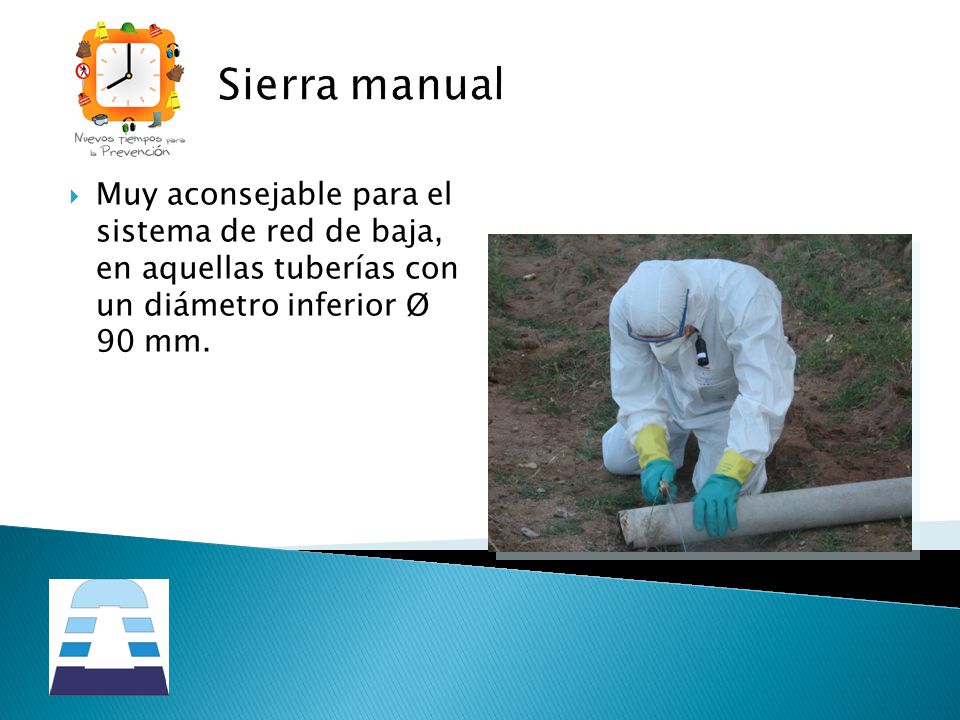

30 Sierra manual Muy aconsejable para el sistema de red de baja, en aquellas tuberías con un diámetro inferior Ø 90 mm.

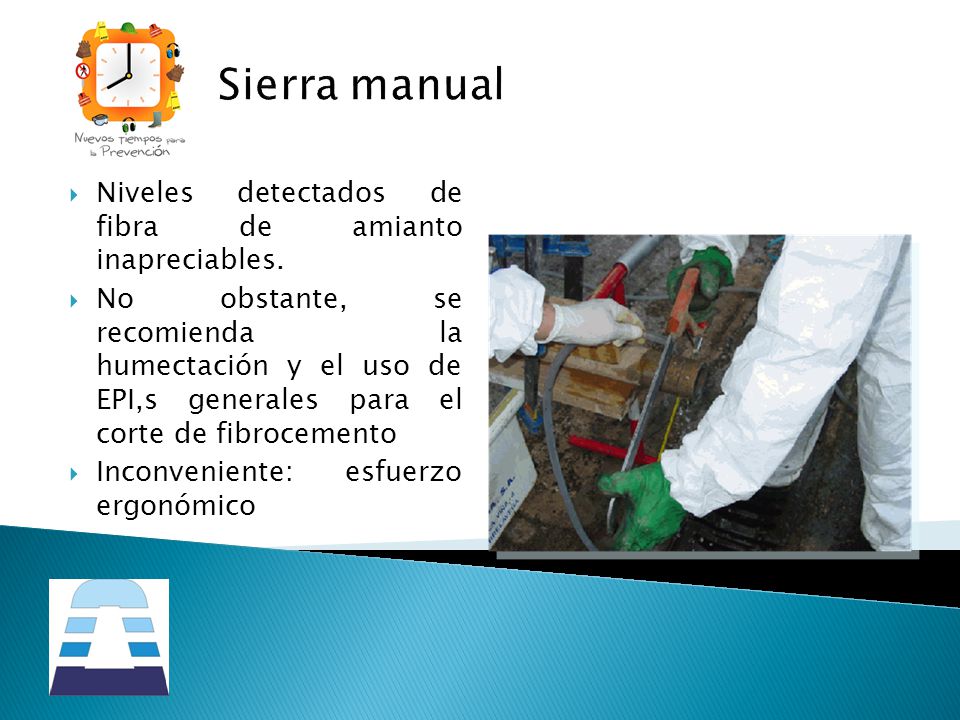

31 Sierra manual Niveles detectados de fibra de amianto inapreciables. No obstante, se recomienda la humectación y el uso de EPI,s generales para el corte de fibrocemento Inconveniente: esfuerzo ergonómico

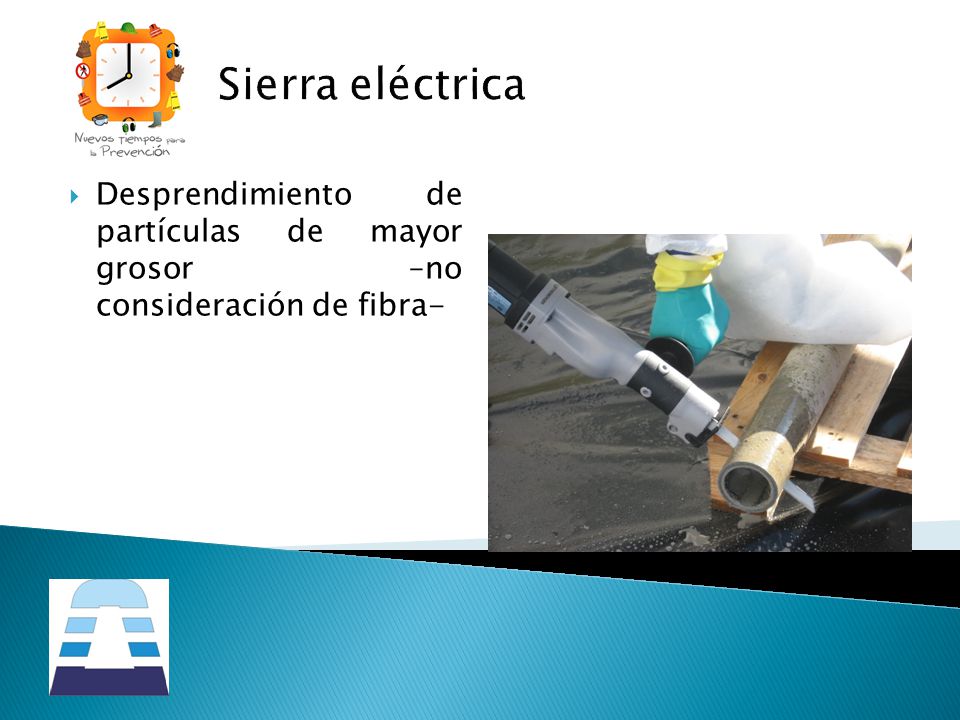

32 Sierra eléctrica Desprendimiento de partículas de mayor grosor –no consideración de fibra-

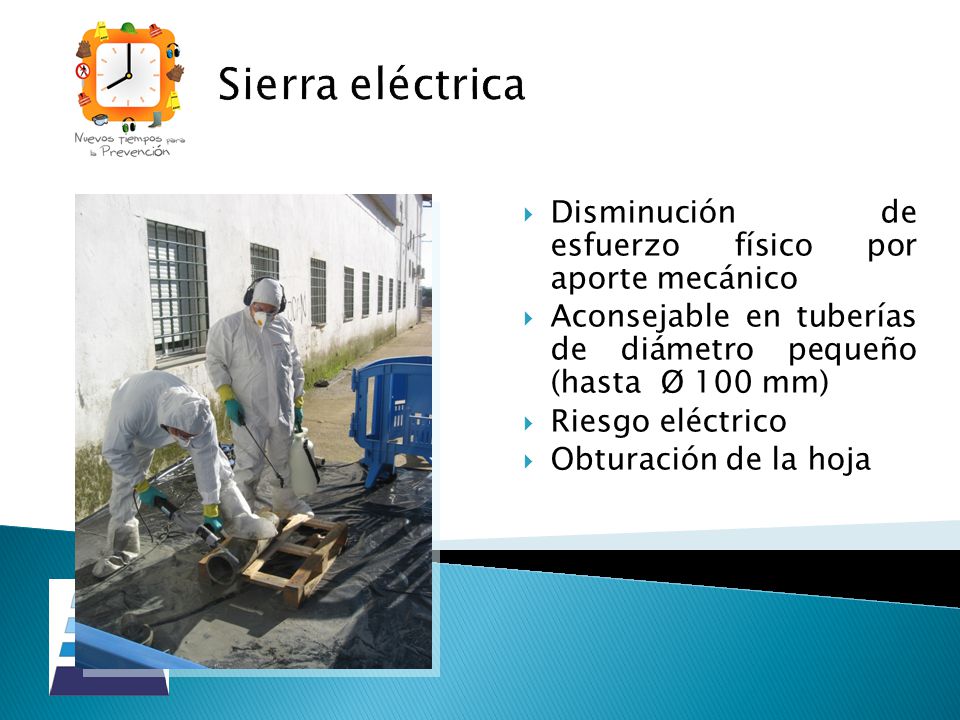

33 Sierra eléctrica Disminución de esfuerzo físico por aporte mecánico Aconsejable en tuberías de diámetro pequeño (hasta Ø 100 mm) Riesgo eléctrico Obturación de la hoja

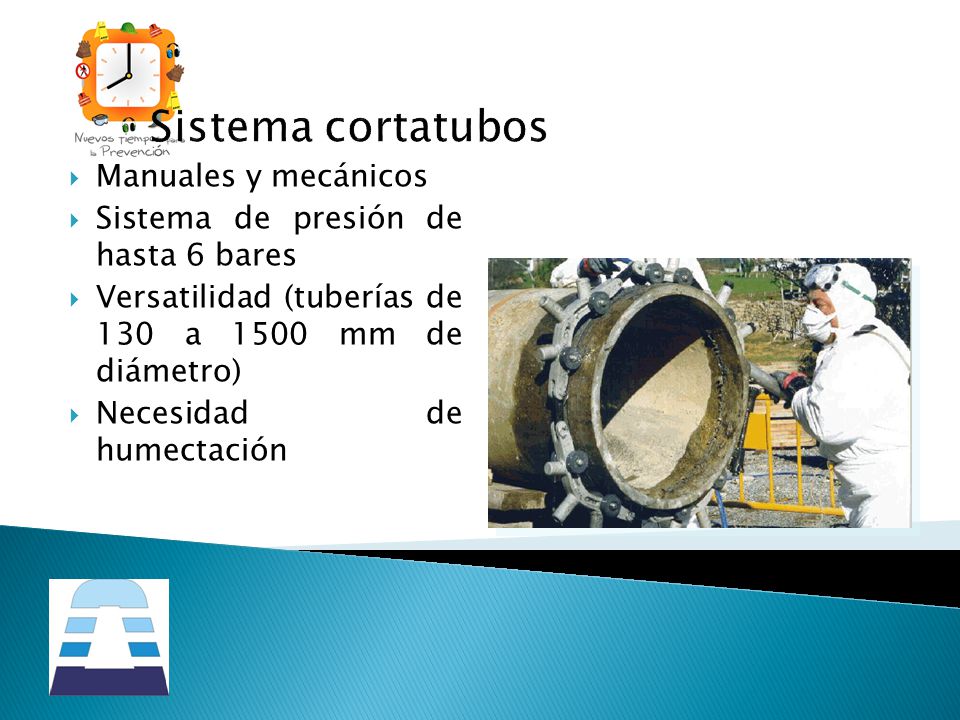

34 Sistema cortatubos Manuales y mecánicos Sistema de presión de hasta 6 bares Versatilidad (tuberías de 130 a 1500 mm de diámetro) Necesidad de humectación

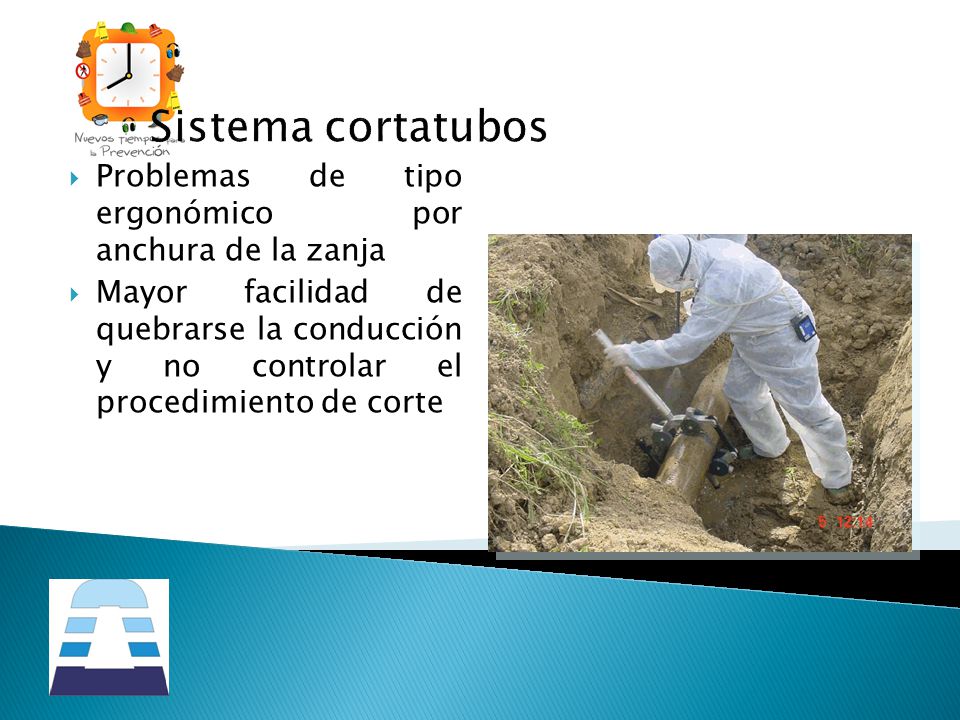

35 Sistema cortatubos Problemas de tipo ergonómico por anchura de la zanja Mayor facilidad de quebrarse la conducción y no controlar el procedimiento de corte

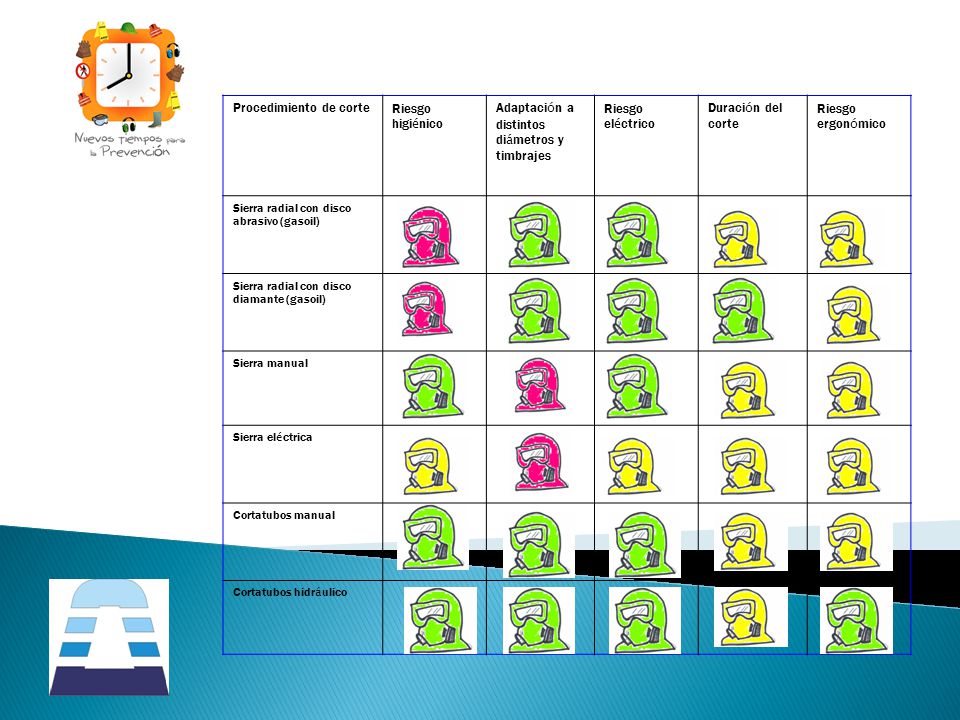

36 Procedimiento de corteRiesgo higi é nico Adaptaci ó n a distintos di á metros y timbrajes Riesgo el é ctrico Duraci ó n del corte Riesgo ergon ó mico Sierra radial con disco abrasivo (gasoil) Sierra radial con disco diamante (gasoil) Sierra manual Sierra el é ctrica Cortatubos manual Cortatubos hidr á ulico

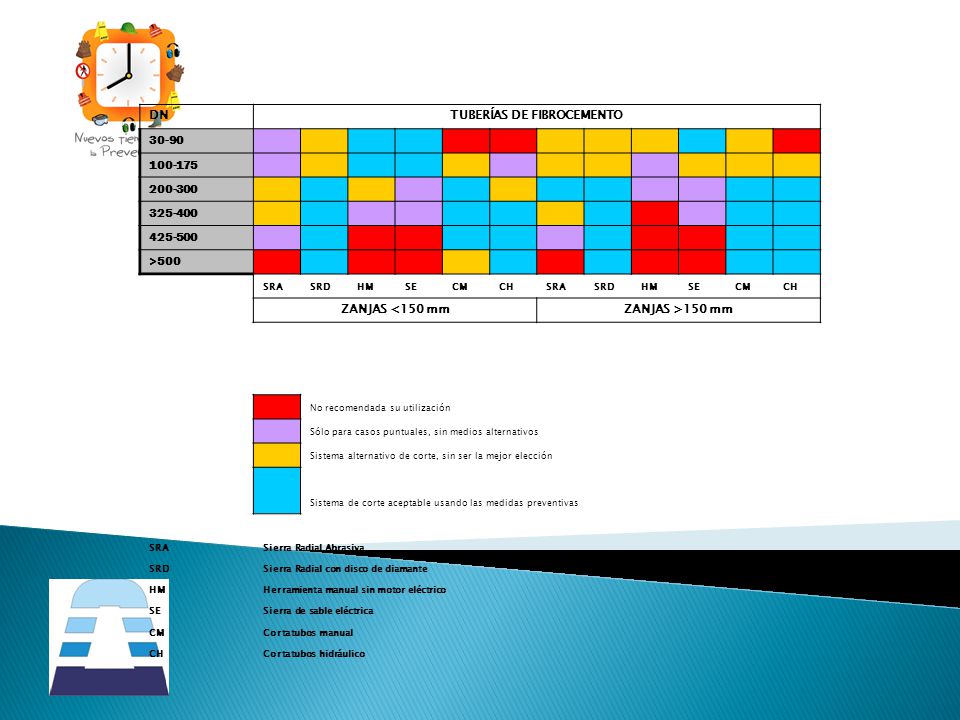

37 DNTUBERÍAS DE FIBROCEMENTO >500 SRASRDHMSECMCHSRASRDHMSECMCH ZANJAS <150 mmZANJAS >150 mm No recomendada su utilización Sólo para casos puntuales, sin medios alternativos Sistema alternativo de corte, sin ser la mejor elección Sistema de corte aceptable usando las medidas preventivas SRASierra Radial Abrasiva SRDSierra Radial con disco de diamante HMHerramienta manual sin motor eléctrico SESierra de sable eléctrica CMCortatubos manual CHCortatubos hidráulico

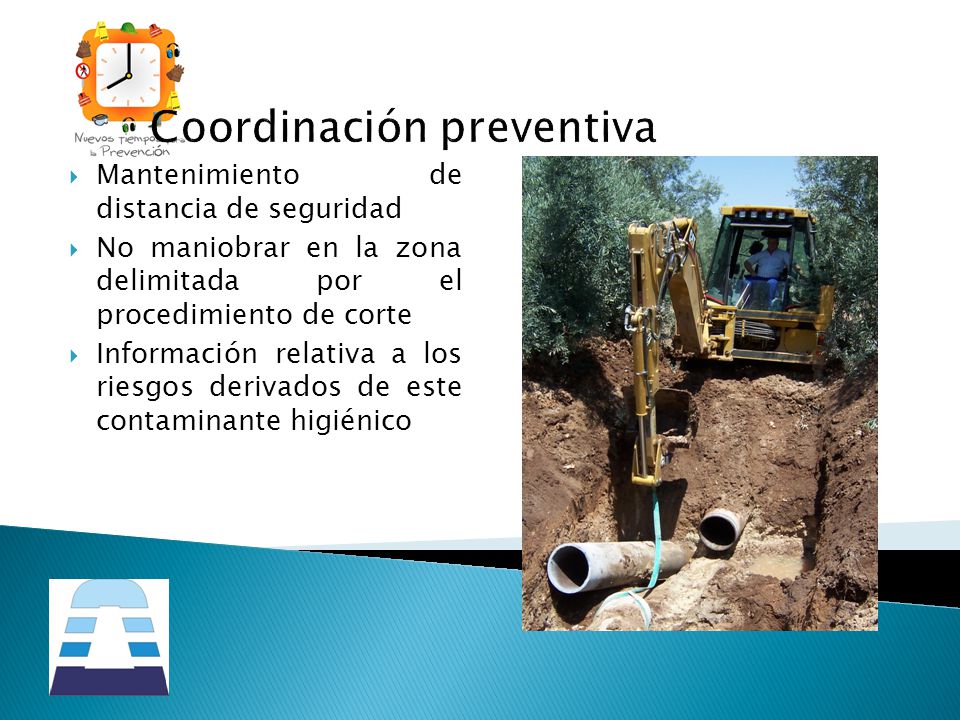

38 Coordinación preventiva Mantenimiento de distancia de seguridad No maniobrar en la zona delimitada por el procedimiento de corte Información relativa a los riesgos derivados de este contaminante higiénico

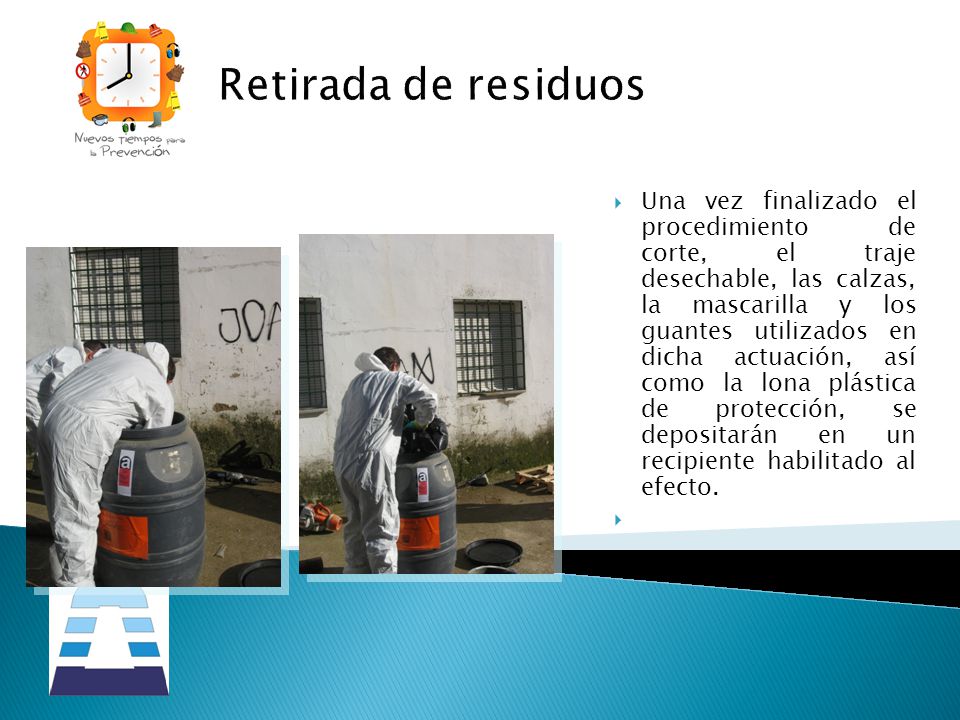

39 Retirada de residuos Una vez finalizado el procedimiento de corte, el traje desechable, las calzas, la mascarilla y los guantes utilizados en dicha actuación, así como la lona plástica de protección, se depositarán en un recipiente habilitado al efecto.

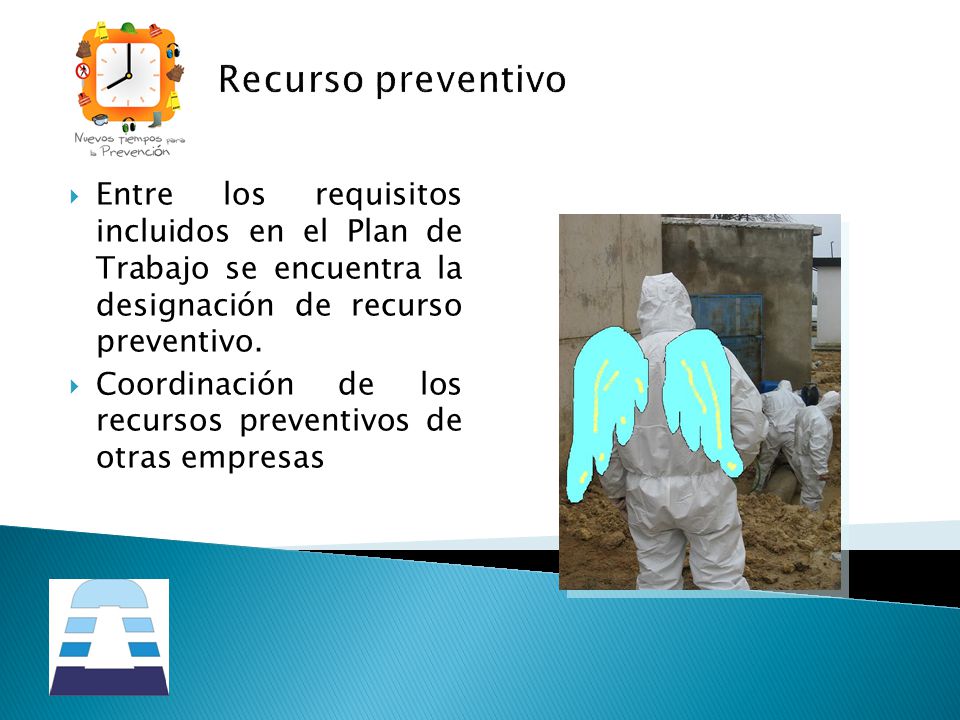

40 Recurso preventivo Entre los requisitos incluidos en el Plan de Trabajo se encuentra la designación de recurso preventivo. Coordinación de los recursos preventivos de otras empresas

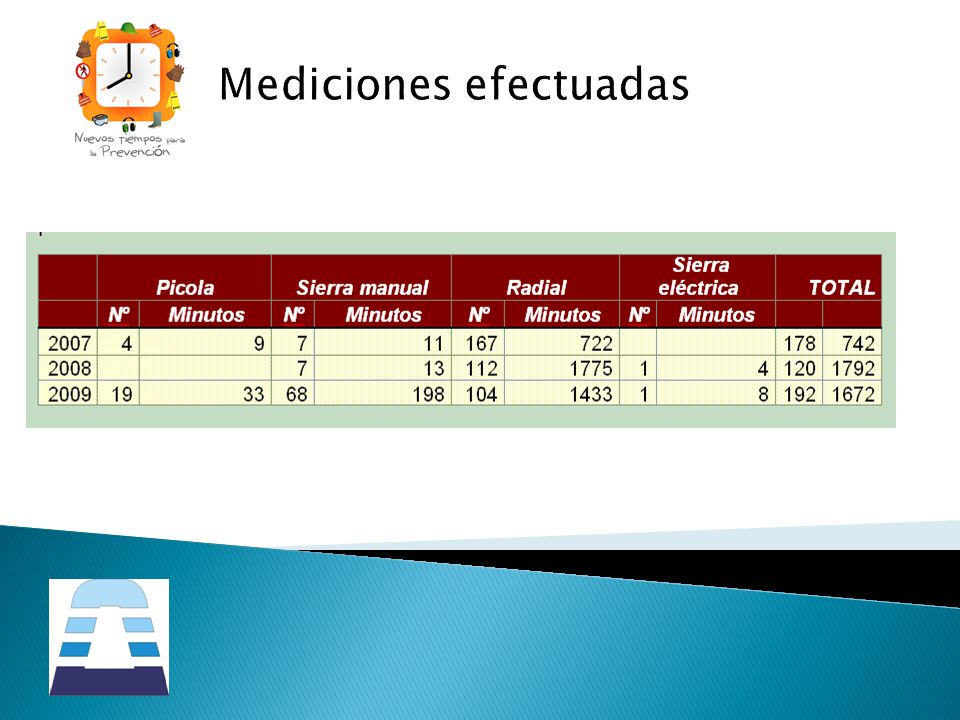

41 Mediciones efectuadas

42

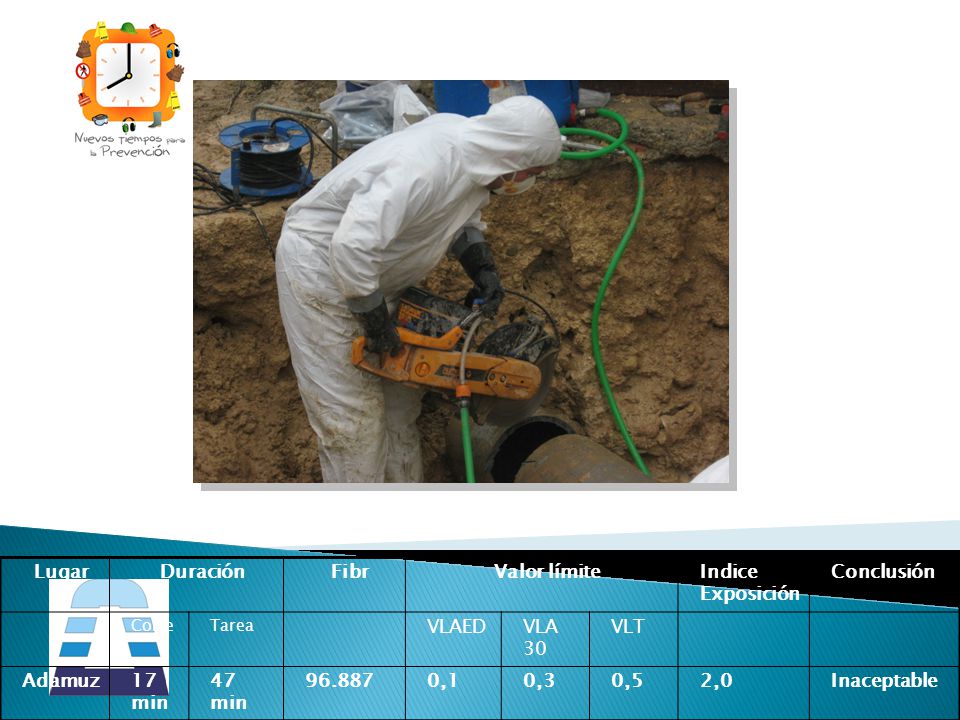

43 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT Adamuz17 min 47 min ,10,30,52,0Inaceptable

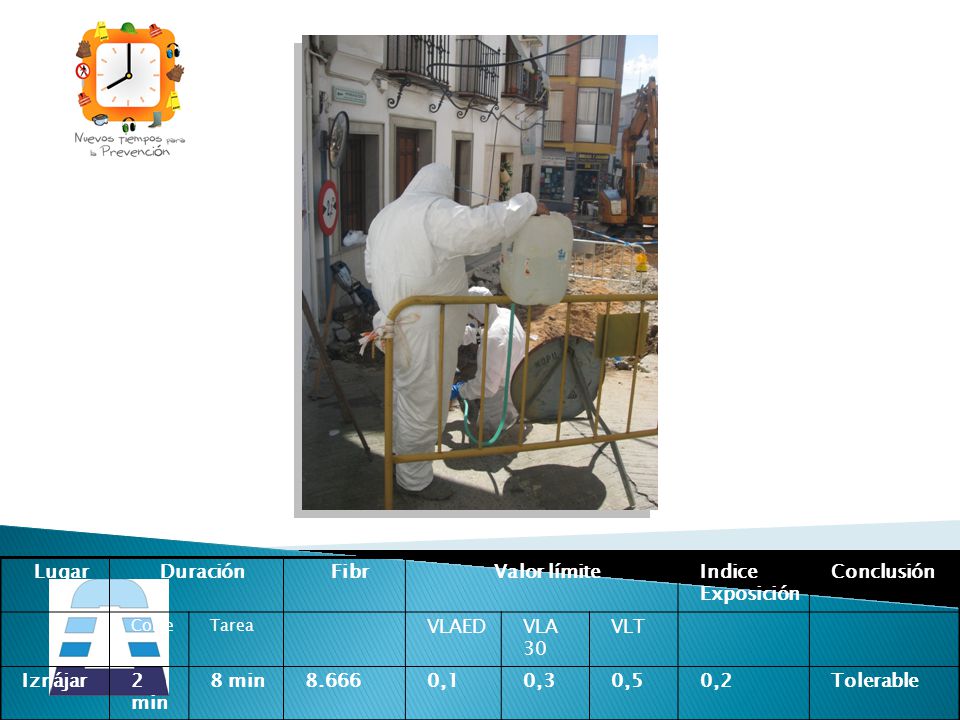

44 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT Iznájar2 min 8 min8.6660,10,30,50,2Tolerable

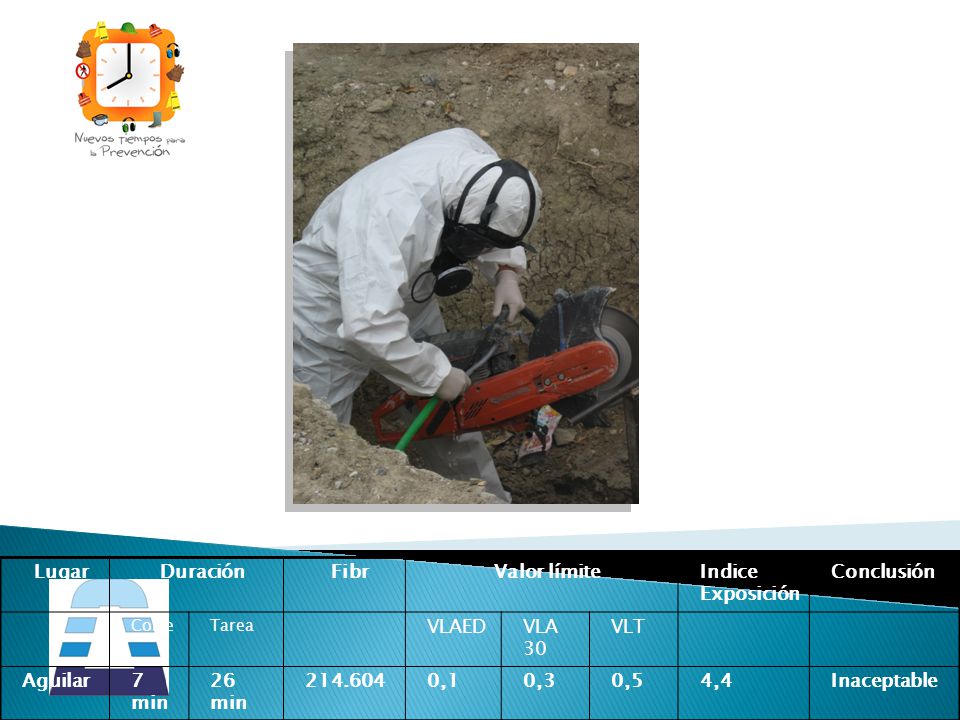

45 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT Aguilar7 min 26 min ,10,30,54,4Inaceptable

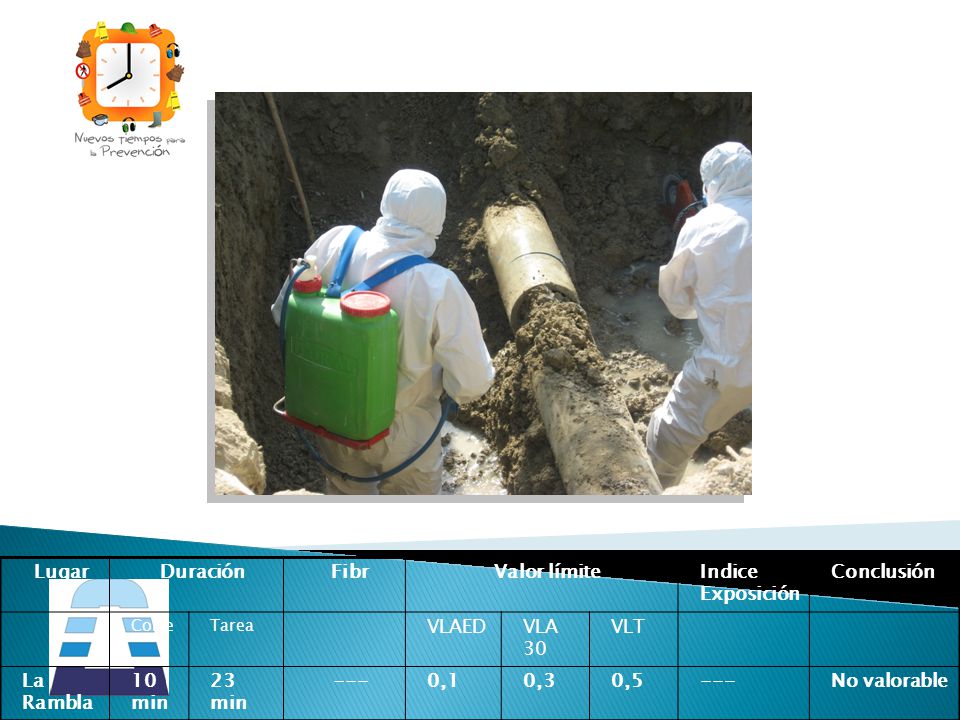

46 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT La Rambla 10 min 23 min ---0,10,30,5---No valorable

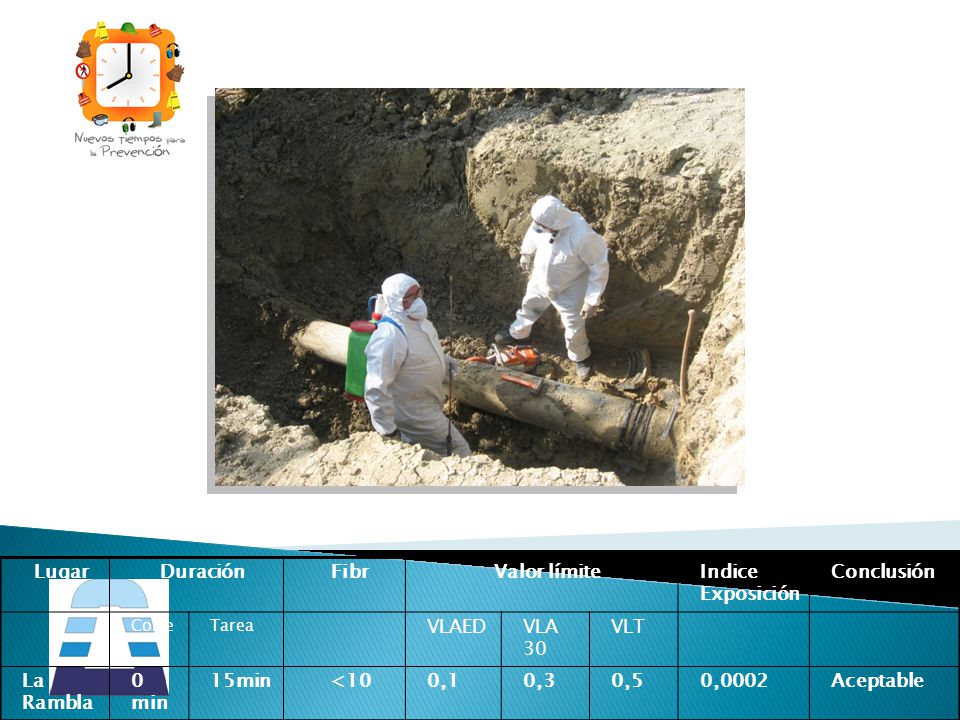

47 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT La Rambla 0 min 15min<100,10,30,50,0002Aceptable

48 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT Vva Córdoba 7 min 17 min ,10,30,50,1Aceptable

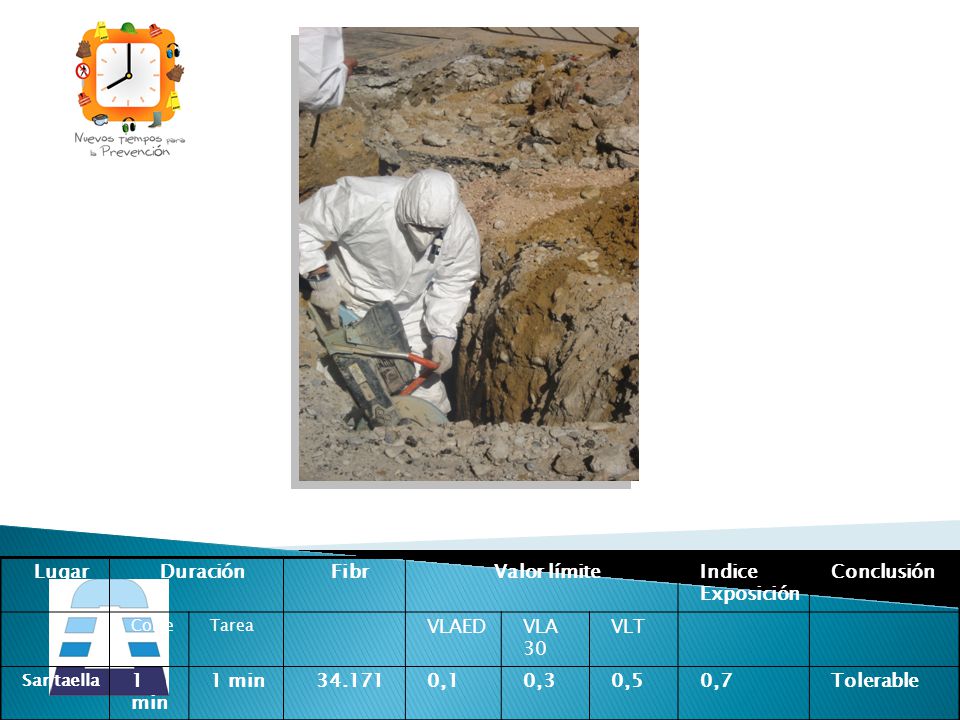

49 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT Santaella 1 min ,10,30,50,7Tolerable

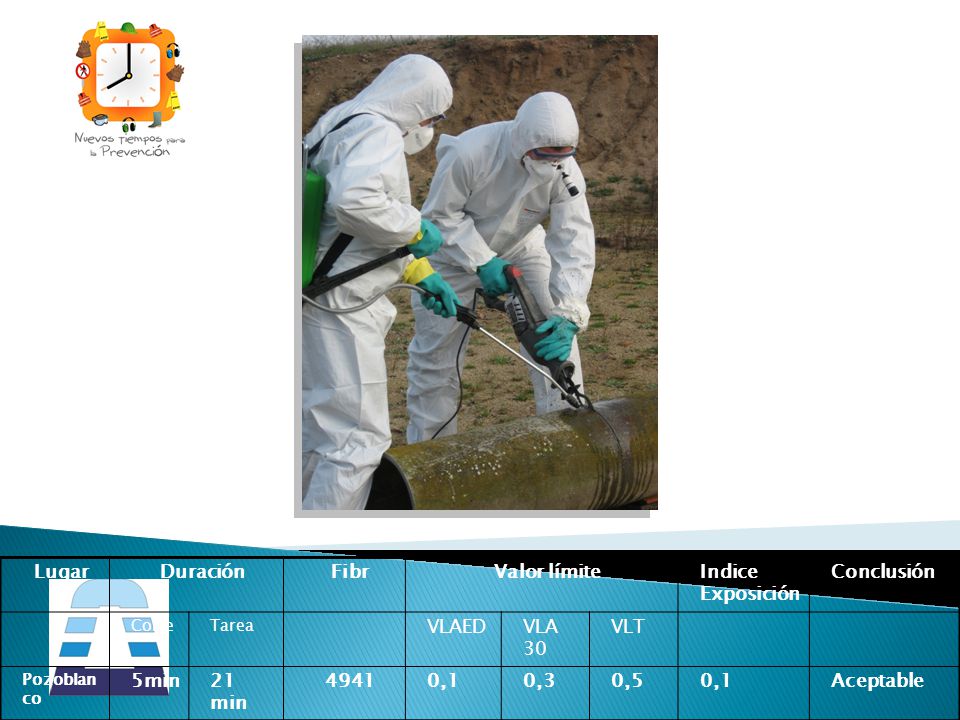

50 LugarDuraciónFibrValor límiteIndice Exposición Conclusión CorteTarea VLAEDVLA 30 VLT Pozoblan co 5min21 min 49410,10,30,50,1Aceptable

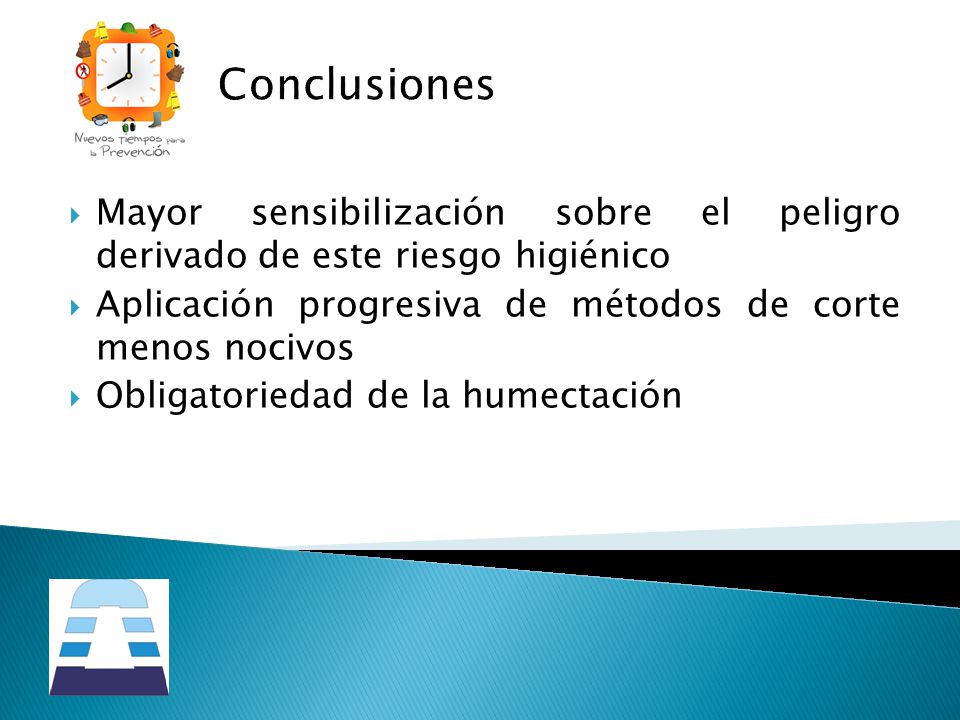

51 Conclusiones Mayor sensibilización sobre el peligro derivado de este riesgo higiénico Aplicación progresiva de métodos de corte menos nocivos Obligatoriedad de la humectación

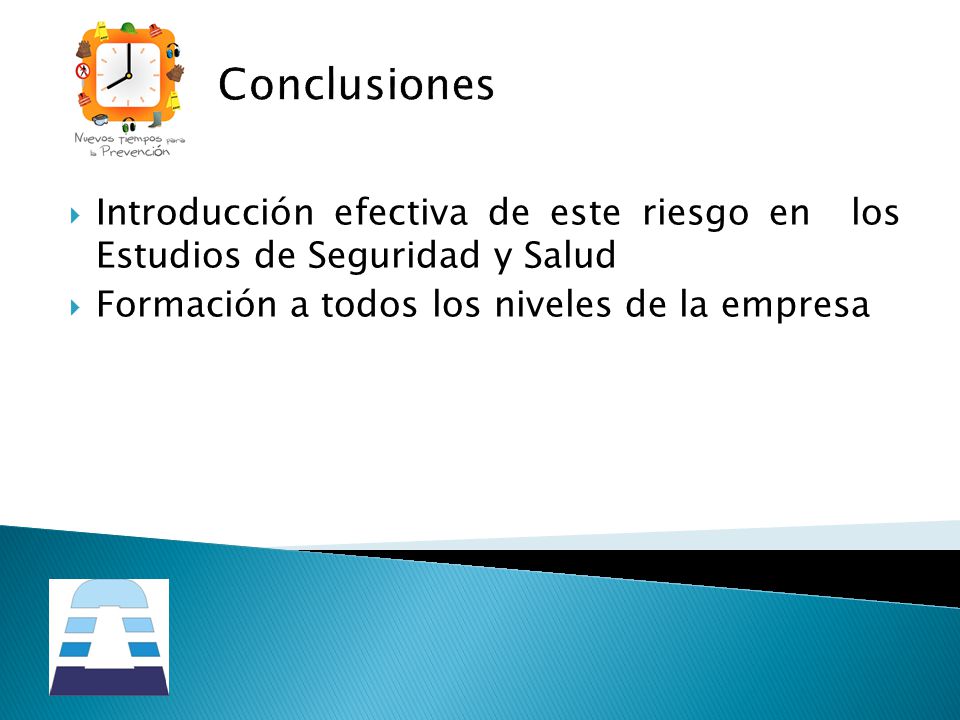

52 Conclusiones Introducción efectiva de este riesgo en los Estudios de Seguridad y Salud Formación a todos los niveles de la empresa

53 GUÍA TÉCNICA DE BUENAS PRÁCTICAS PREVENTIVAS EN OPERACIONES DE CORTE DE TUBERÍAS DE FIBROCEMENTO

54
