PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS AVANCE DE OBRAS 31.MAR.10.

Presentaciones similares


Presentación del tema: "PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS AVANCE DE OBRAS 31.MAR.10."— Transcripción de la presentación:

1 PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS AVANCE DE OBRAS 31.MAR.10 OBRAS DE TRASVASE OBRAS DE IRRIGACION

2 PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS FRENTE OCCIDENTAL FRENTE ORIENTAL Tramo a excavar con TBM (L=13,871.47m) TUNEL TRASANDINO AVANCE DE OBRAS DE TRASVASE 31.MAR.2011 PRESA LIMÓN Altura 43m 44MMc

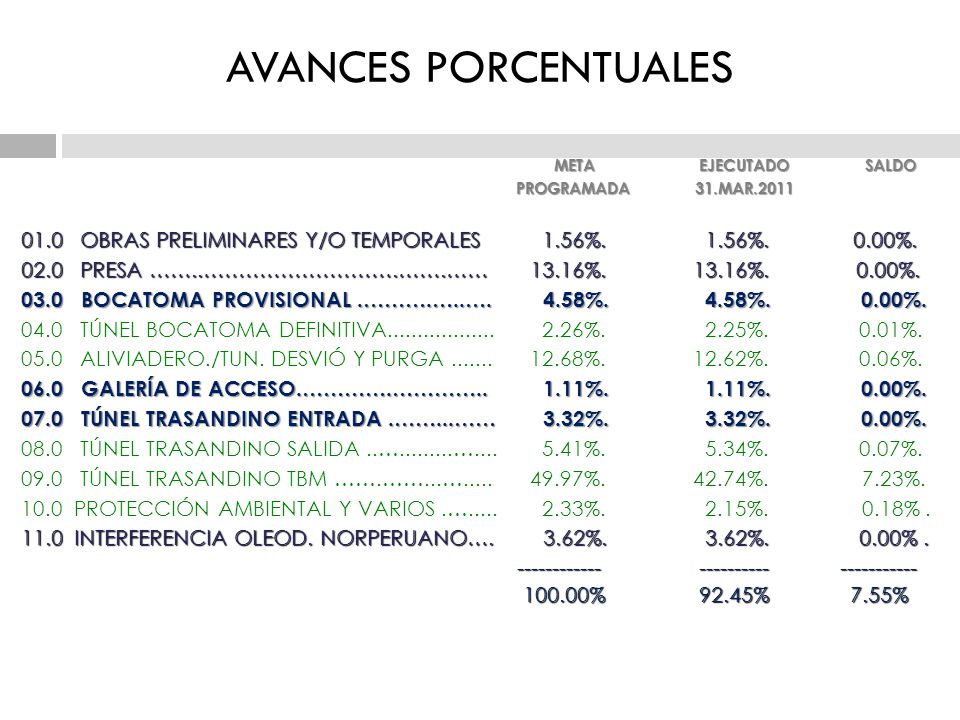

3 AVANCES PORCENTUALES META EJECUTADO SALDO META EJECUTADO SALDO PROGRAMADA 31.MAR.2011 PROGRAMADA 31.MAR OBRAS PRELIMINARES Y/O TEMPORALES 1.56%. 1.56%. 0.00% PRESA ……..……………………….…….…… 13.16% %. 0.00% BOCATOMA PROVISIONAL.……….…..…. 4.58%. 4.58%. 0.00% TÚNEL BOCATOMA DEFINITIVA %. 2.25%. 0.01% ALIVIADERO./TUN. DESVIÓ Y PURGA %.12.62%. 0.06% GALERÍA DE ACCESO.………….………… %. 1.11%. 0.00% TÚNEL TRASANDINO ENTRADA.……...…… 3.32%. 3.32%. 0.00% TÚNEL TRASANDINO SALIDA..… … %. 5.34%. 0.07% TÚNEL TRASANDINO TBM …….……...… %.42.74%. 7.23% PROTECCIÓN AMBIENTAL Y VARIOS.… %. 2.15%. 0.18% INTERFERENCIA OLEOD. NORPERUANO…. 3.62%. 3.62%. 0.00% % 92.45% 7.55% % 92.45% 7.55%

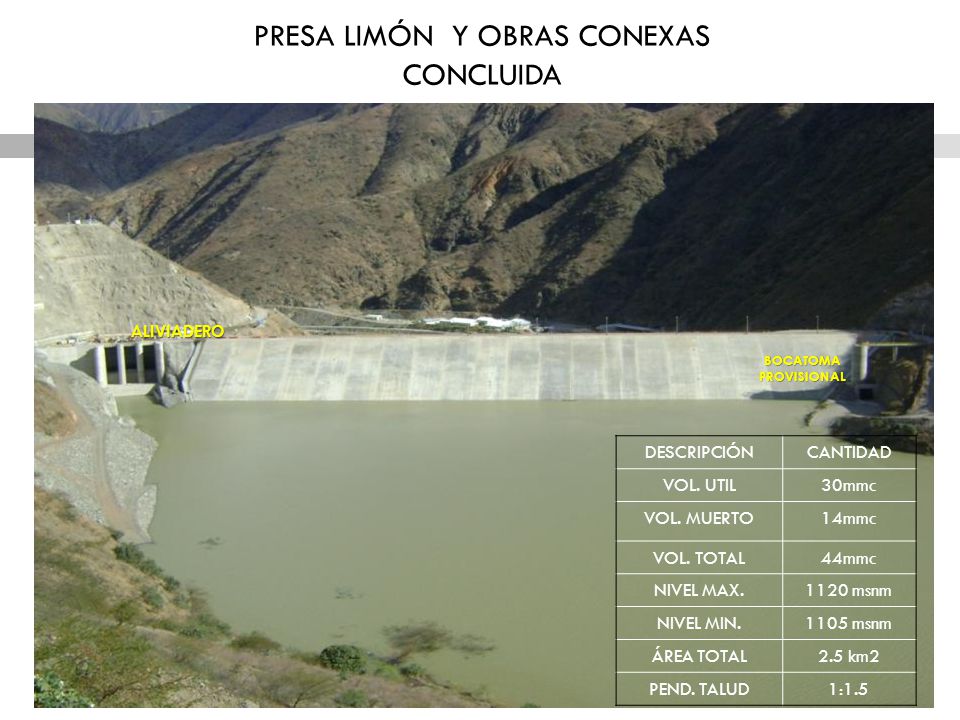

4 PRESA LIMÓN Y OBRAS CONEXAS CONCLUIDA DESCRIPCIÓNCANTIDAD VOL. UTIL30mmc VOL. MUERTO14mmc VOL. TOTAL44mmc NIVEL MAX.1120 msnm NIVEL MIN.1105 msnm ÁREA TOTAL2.5 km2 PEND. TALUD1:1.5 BOCATOMAPROVISIONAL ALIVIADERO

5 PRESA LIMÓN CON CARGA HIDRAULICA JULIO 2009 – MAYO 2010 SIN CARGA HIDRAULICA MAYO 2010 – MARZO 2011 ALIVIADERO TUNEL DE DESVIO BOCATOMA PROVISIONAL

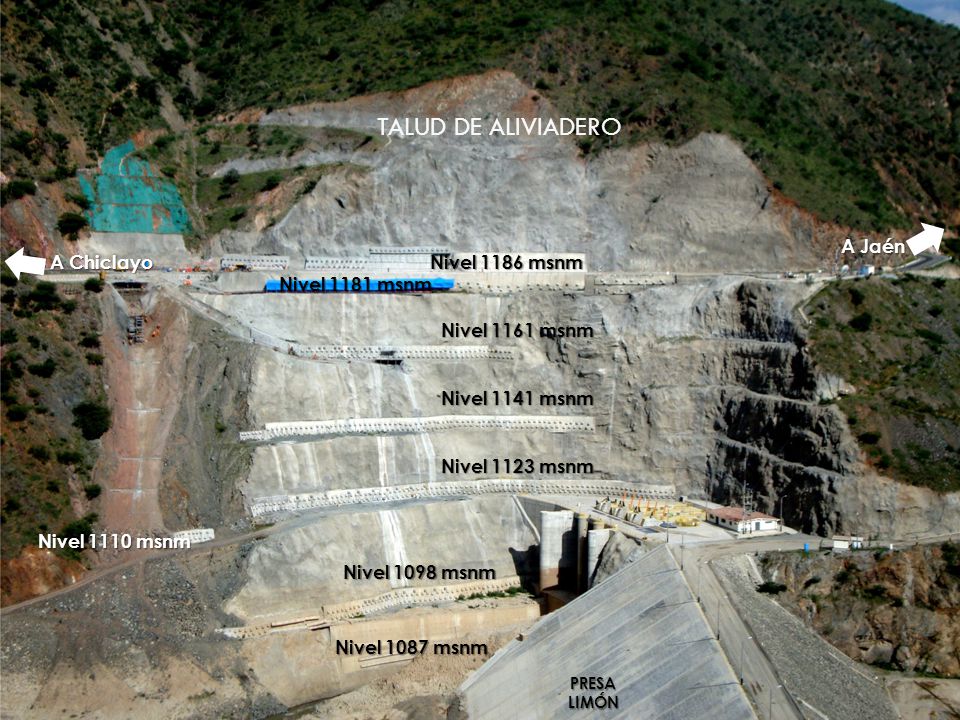

6 A Chiclayo A Jaén Nivel 1186 msnm Nivel 1161 msnm Nivel 1141 msnm Nivel 1123 msnm PRESALIMÓN Nivel 1087 msnm Nivel 1098 msnm Nivel 1110 msnm Nivel 1181 msnm TALUD DE ALIVIADERO

7 TRABAJOS COMPLEMEMNTARIOS Y DE MONITOREO TENSADO DE ANCLAJES ACTIVOS (120TN) EN EL TALUD DEL ALIVIADERO LECTURA DE INCLINOMETRO EN TALUD DE ALIVIADERO LECTURA DE PIEZOMETRICA EN CUERPO DE PRESA

8 CASA DE CONTROL Y MANDO DE ESTRUCTURAS HIDROMECÁNICAS DEL ALIVIADERO - TUNEL DE DESVIO –BOCATOMA PROVISIONAL VISTA INTERIOR VISTA EXTERIOR CASA DE CONTROL Y MANDO SISTEMA SCADA

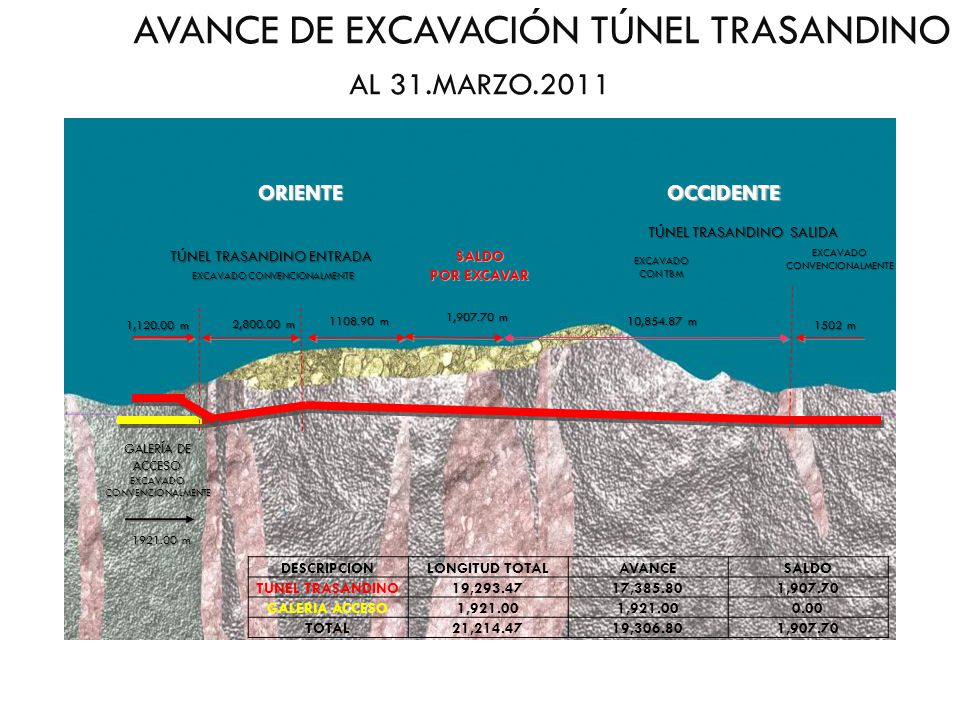

9 GALERÍA DE ACCESO EXCAVADO CONVENCIONALMENTE TÚNEL TRASANDINO ENTRADA TÚNEL TRASANDINO ENTRADA OCCIDENTEORIENTE 2, m 2, m m 10, m 10, m 1, m AVANCE DE EXCAVACIÓN TÚNEL TRASANDINO AL 31.MARZO m m TÚNEL TRASANDINO SALIDA TÚNEL TRASANDINO SALIDA SALDO POR EXCAVAR 1, m 1, m 1502 m DESCRIPCIONLONGITUD TOTALAVANCESALDO TUNEL TRASANDINO19, , , GALERIA ACCESO1, TOTAL21, , , EXCAVADOCONVENCIONALMENTE EXCAVADO CON TBM EXCAVADO CONVENCIONALMENTE

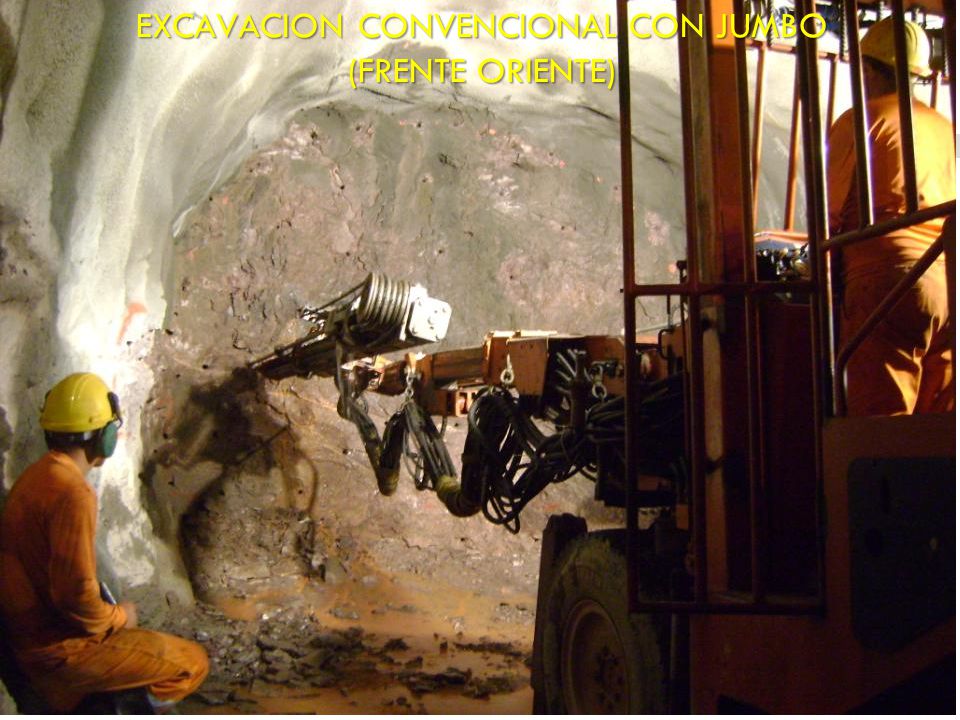

10 EXCAVACION CONVENCIONAL CON JUMBO (FRENTE ORIENTE)

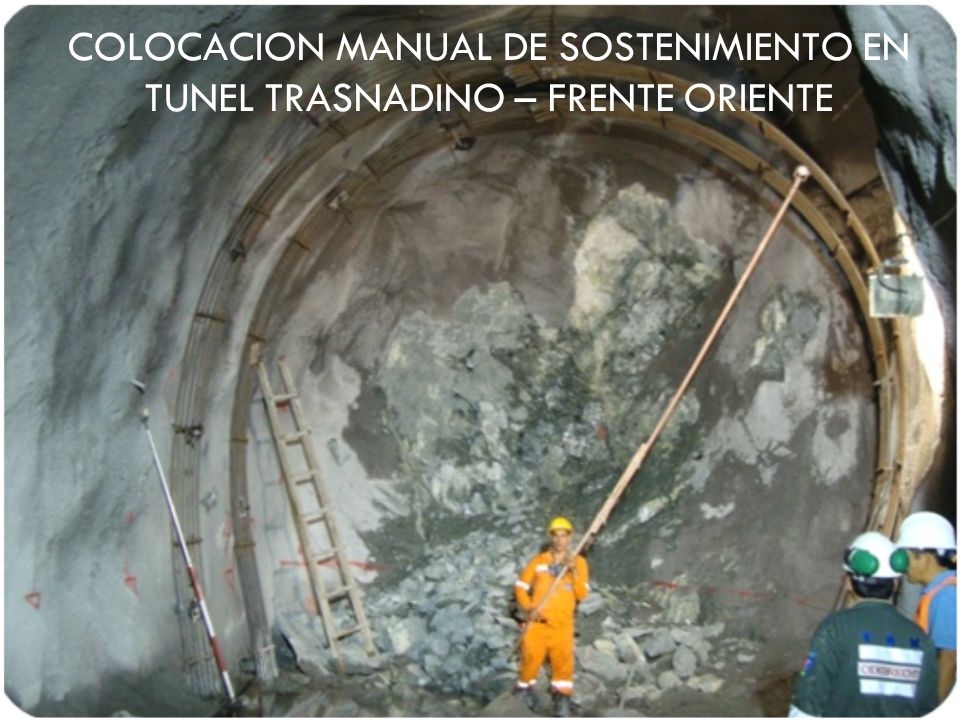

11 COLOCACION MANUAL DE SOSTENIMIENTO EN TUNEL TRASNADINO – FRENTE ORIENTE

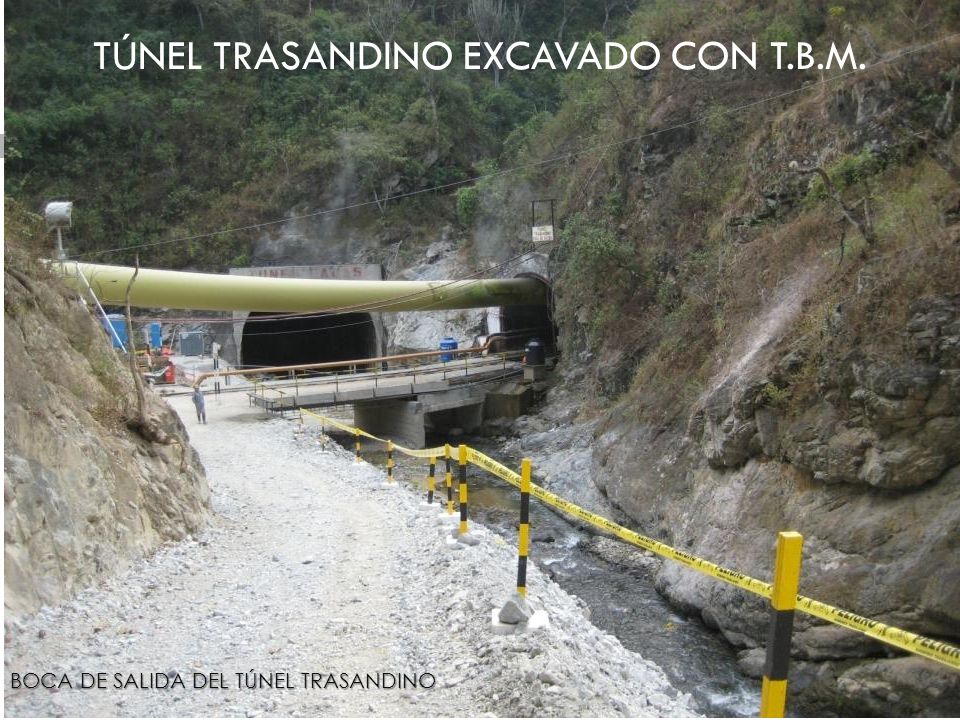

12 TÚNEL TRASANDINO EXCAVADO CON T.B.M. BOCA DE SALIDA DEL TÚNEL TRASANDINO

13 TÚNEL TRASANDINO

14 SOSTENIMIENTO MECANIZADO DEL TUNEL

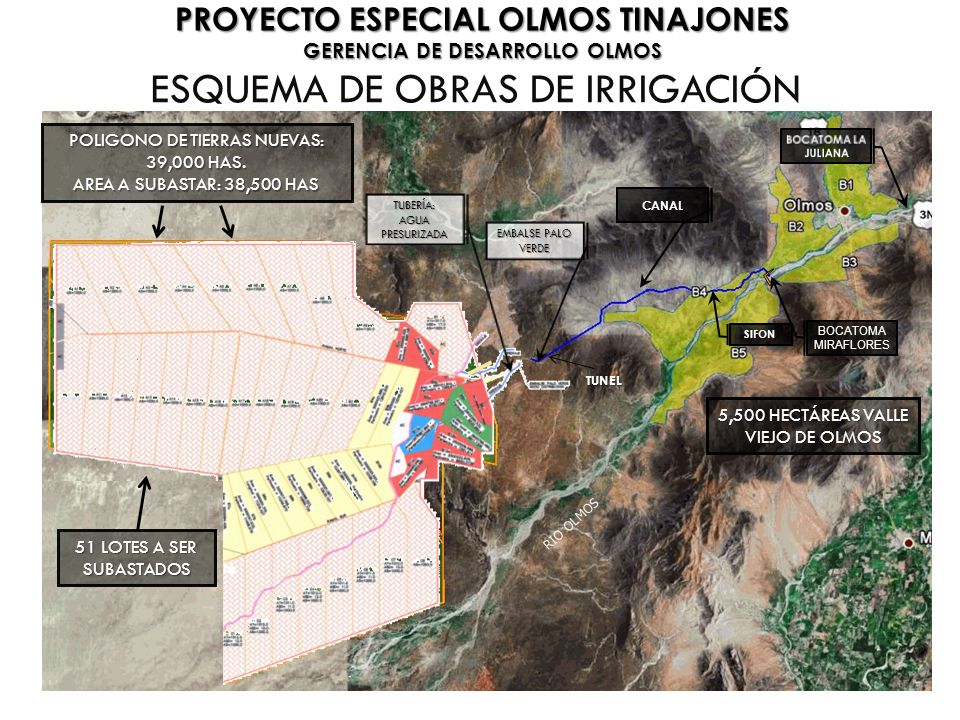

15 RIO OLMOS BOCATOMA MIRAFLORES EMBALSE PALO VERDE SIFON POLIGONO DE TIERRAS NUEVAS: 39,000 HAS. AREA A SUBASTAR: 38,500 HAS CANAL TUBERÍA: AGUA PRESURIZADA 51 LOTES A SER SUBASTADOS 5,500 HECTÁREAS VALLE VIEJO DE OLMOS ESQUEMA DE OBRAS DE IRRIGACIÓN TUNEL PROYECTO ESPECIAL OLMOS TINAJONES GERENCIA DE DESARROLLO OLMOS

16 VISTA DEL ÁREA – EMBALSE DE REGULACIÓN PALO VERDE. ZONA DEL RÍO OLMOS A EMPLAZARSE LA BOCATOMA MIRAFLORES FRENTE DEL CERRO VENENO DONDE SE UBICARÁ LA BOCA DE ENTRADA DEL TÚNEL. AREA DE EMPLAZAMIENTO DE LAS OBRAS DE IRRIGACIÓN.
