1 ©Todos los derechos reservados por Red de Energía del Perú S.A. 1 SISTEMA DE TRANSMISIÓN ELÉCTRICA: COBERTURA DE LA DEMANDA DE LA ZONA NORTE DEL PERÚ A MEDIANO PLAZO Noviembre 30, 2010 PERSPECTIVAS DEL SECTOR ELÉCTRICO DE LA REGIÓN LAMBAYEQUE

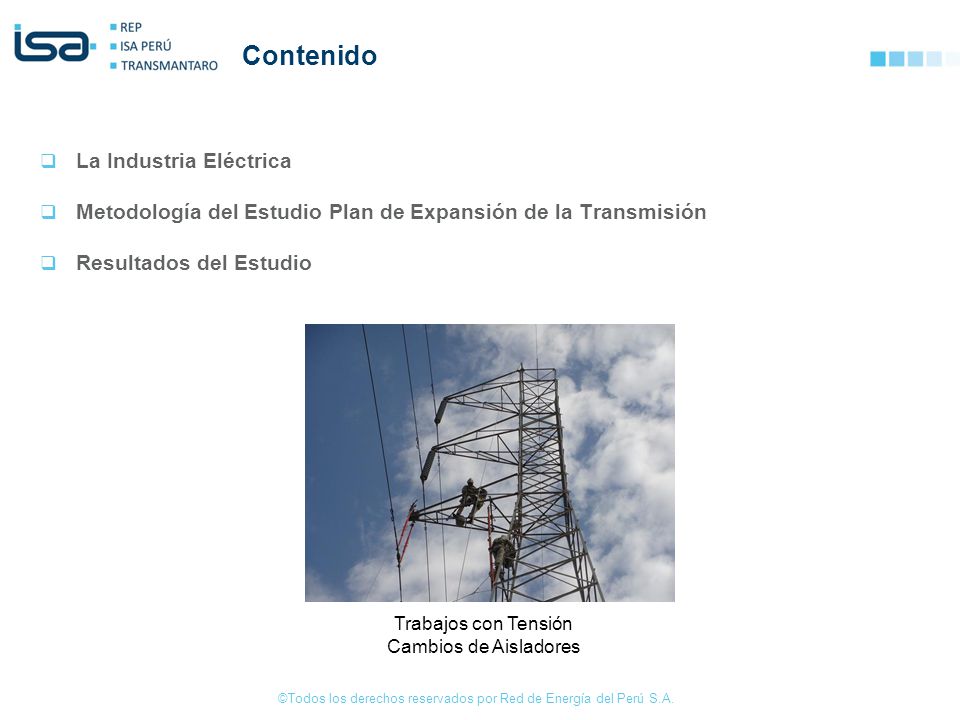

2 ©Todos los derechos reservados por Red de Energía del Perú S.A. Contenido La Industria Eléctrica Metodología del Estudio Plan de Expansión de la Transmisión Resultados del Estudio Trabajos con Tensión Cambios de Aisladores

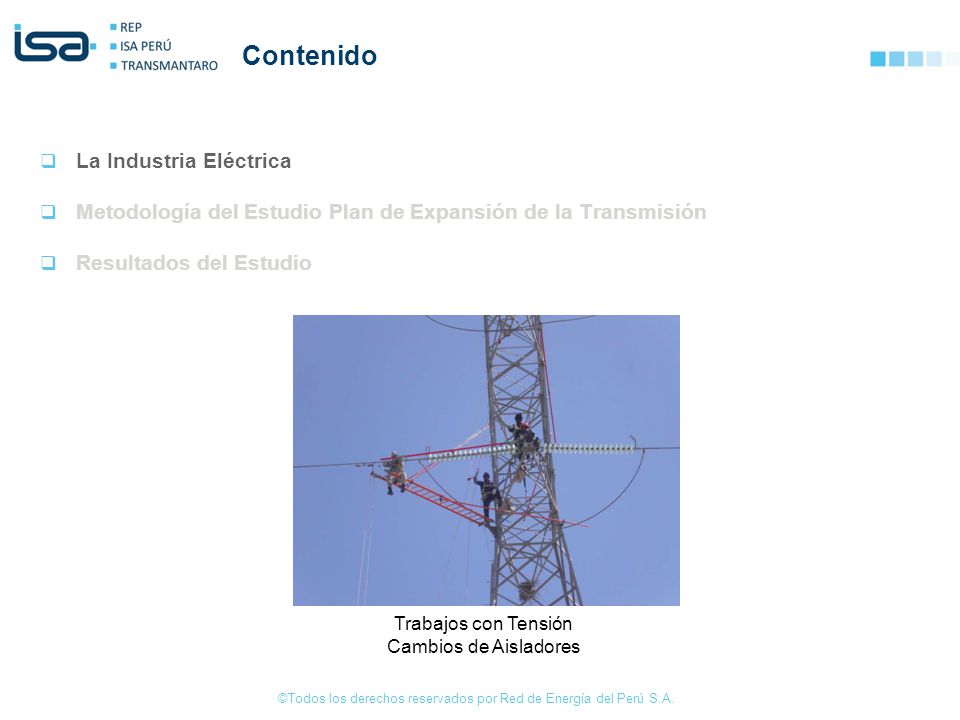

3 ©Todos los derechos reservados por Red de Energía del Perú S.A. Contenido La Industria Eléctrica Metodología del Estudio Plan de Expansión de la Transmisión Resultados del Estudio Trabajos con Tensión Cambios de Aisladores

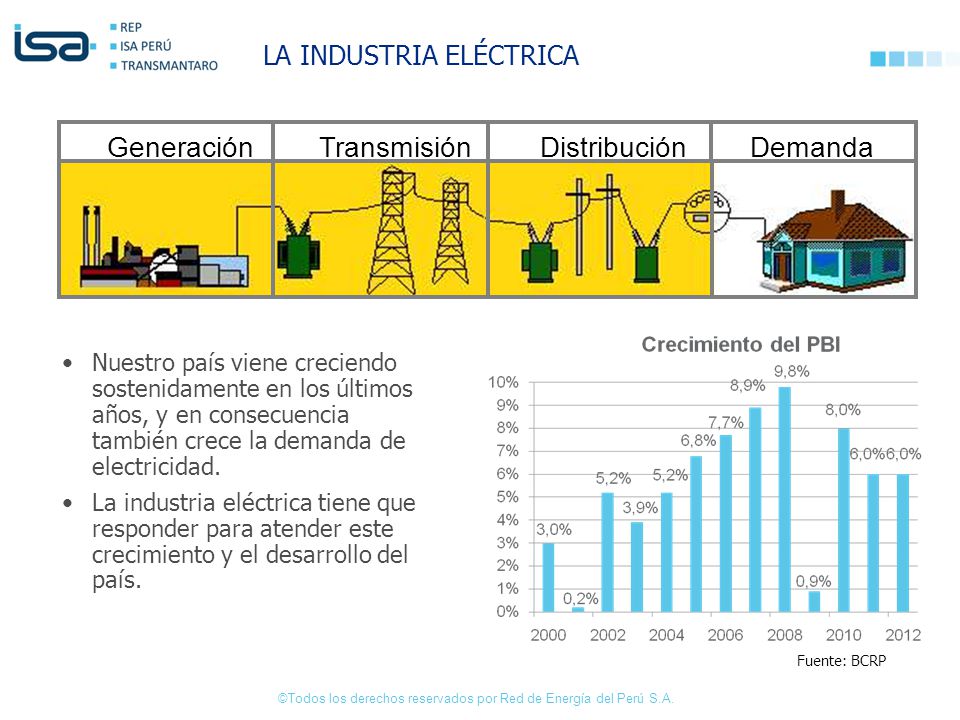

4 ©Todos los derechos reservados por Red de Energía del Perú S.A. LA INDUSTRIA ELÉCTRICA GeneraciónTransmisiónDistribución Demanda Nuestro país viene creciendo sostenidamente en los últimos años, y en consecuencia también crece la demanda de electricidad. La industria eléctrica tiene que responder para atender este crecimiento y el desarrollo del país. Fuente: BCRP

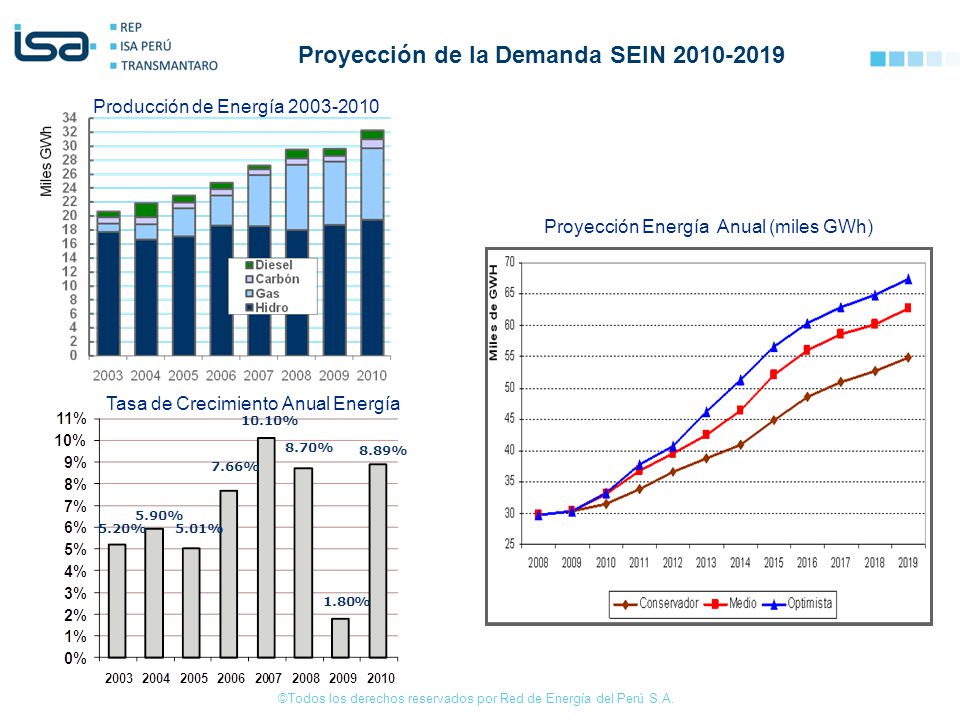

5 ©Todos los derechos reservados por Red de Energía del Perú S.A. Proyección de la Demanda SEIN Proyección Energía Anual (miles GWh) Tasa de Crecimiento Anual Energía Producción de Energía

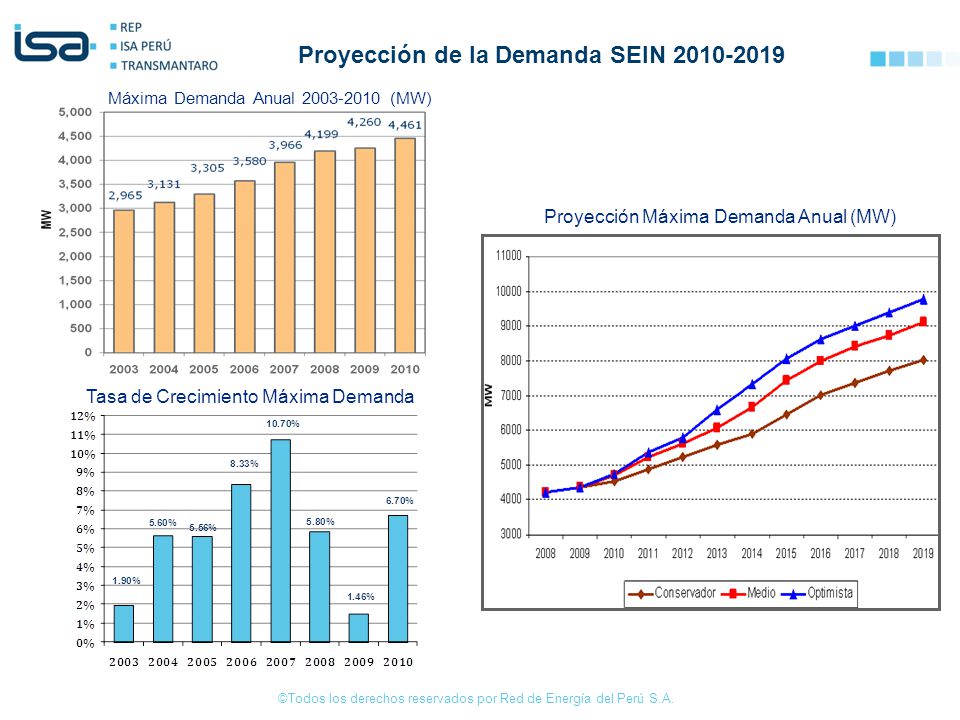

6 ©Todos los derechos reservados por Red de Energía del Perú S.A. Proyección de la Demanda SEIN Proyección Máxima Demanda Anual (MW) Tasa de Crecimiento Máxima Demanda Máxima Demanda Anual (MW)

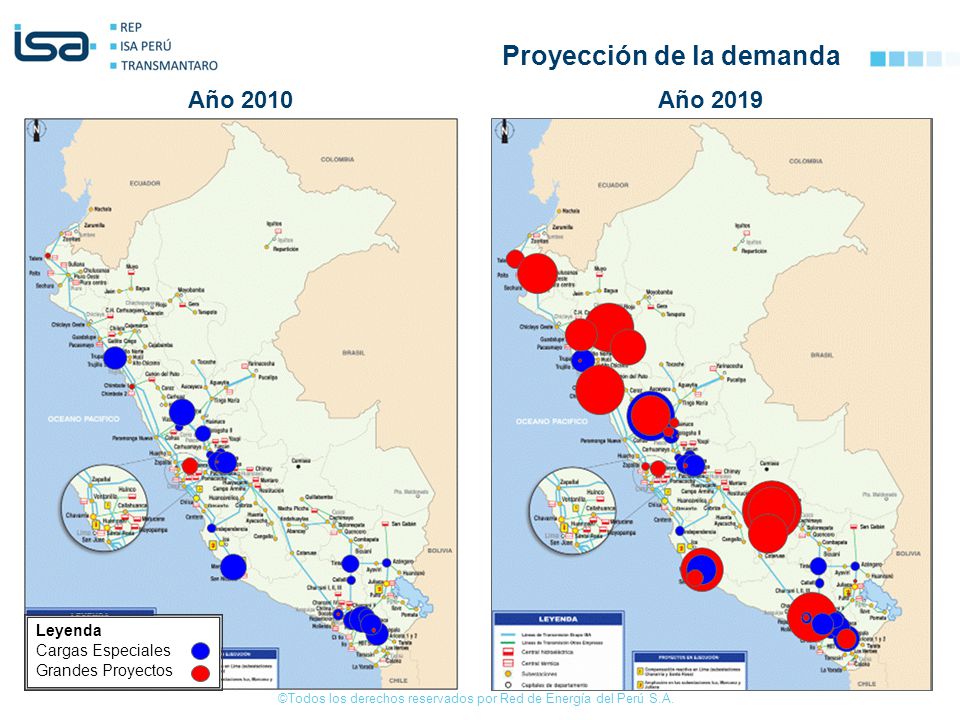

7 ©Todos los derechos reservados por Red de Energía del Perú S.A. Año 2010Año 2019 Leyenda Cargas Especiales Grandes Proyectos Proyección de la demanda

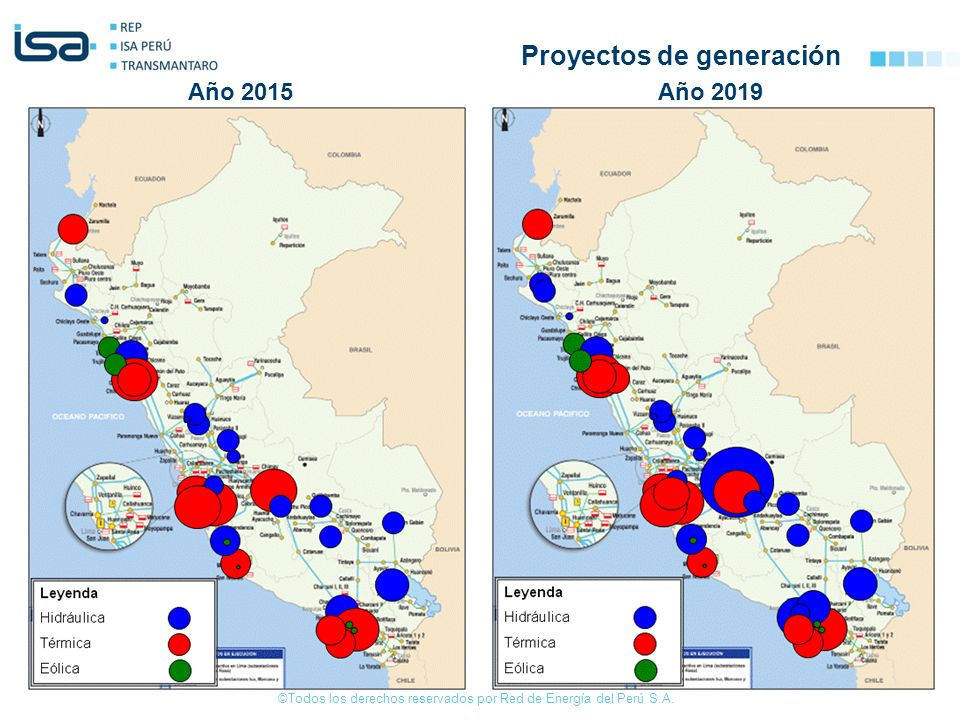

8 ©Todos los derechos reservados por Red de Energía del Perú S.A. Año 2015Año 2019 Proyectos de generación

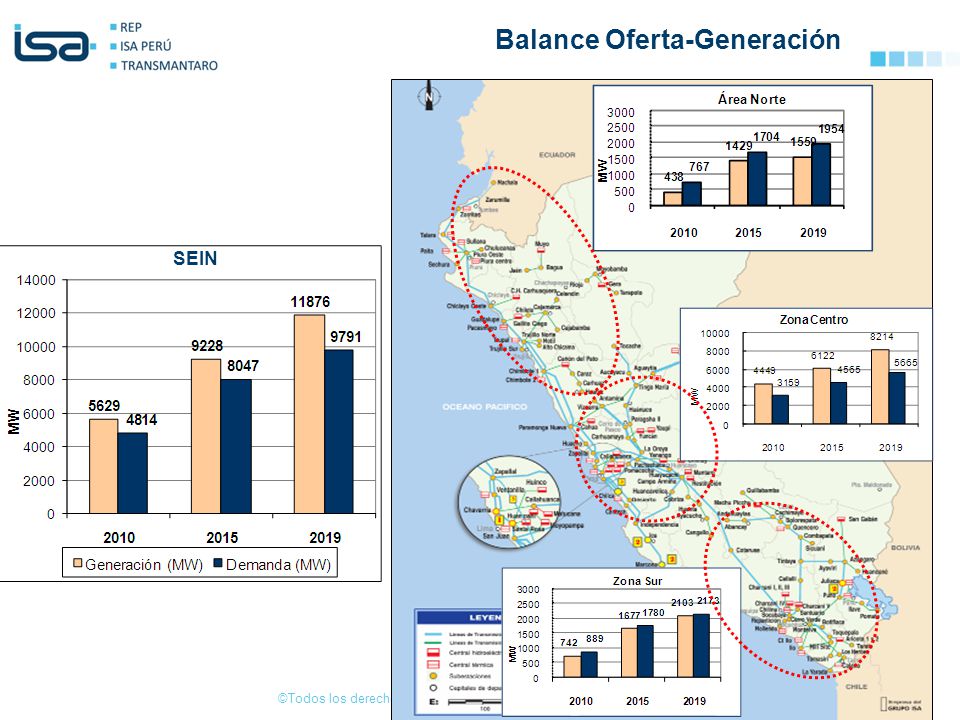

9 ©Todos los derechos reservados por Red de Energía del Perú S.A. SEIN Balance Oferta-Generación

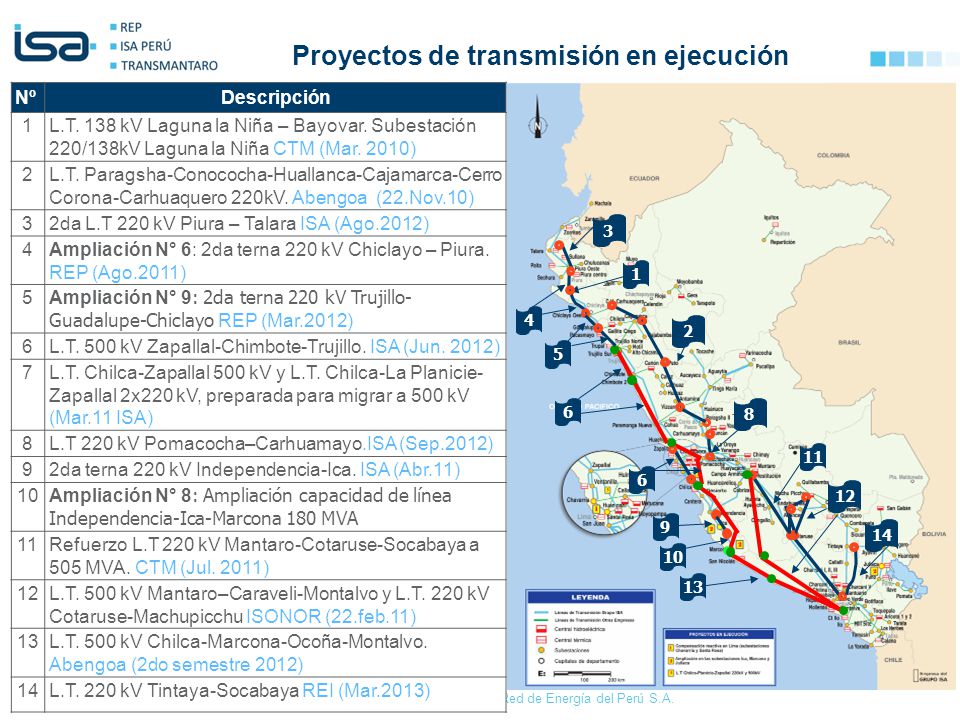

10 ©Todos los derechos reservados por Red de Energía del Perú S.A. NºDescripción 1L.T. 138 kV Laguna la Niña – Bayovar. Subestación 220/138kV Laguna la Niña CTM (Mar. 2010) 2L.T. Paragsha-Conococha-Huallanca-Cajamarca-Cerro Corona-Carhuaquero 220kV. Abengoa (22.Nov.10) 32da L.T 220 kV Piura – Talara ISA (Ago.2012) 4Ampliación N° 6: 2da terna 220 kV Chiclayo – Piura. REP (Ago.2011) 5 Ampliación N° 9 : 2da terna 220 kV Trujillo- Guadalupe-Chiclayo REP (Mar.2012) 6L.T. 500 kV Zapallal-Chimbote-Trujillo. ISA (Jun. 2012) 7L.T. Chilca-Zapallal 500 kV y L.T. Chilca-La Planicie- Zapallal 2x220 kV, preparada para migrar a 500 kV (Mar.11 ISA) 8L.T 220 kV Pomacocha–Carhuamayo.ISA (Sep.2012) 92da terna 220 kV Independencia-Ica. ISA (Abr.11) 10 Ampliación N° 8 : Ampliación capacidad de línea Independencia-Ica-Marcona 180 MVA 11Refuerzo L.T 220 kV Mantaro-Cotaruse-Socabaya a 505 MVA. CTM (Jul. 2011) 12L.T. 500 kV Mantaro–Caraveli-Montalvo y L.T. 220 kV Cotaruse-Machupicchu ISONOR (22.feb.11) 13L.T. 500 kV Chilca-Marcona-Ocoña-Montalvo. Abengoa (2do semestre 2012) 14L.T. 220 kV Tintaya-Socabaya REI (Mar.2013) Proyectos de transmisión en ejecución 5 10

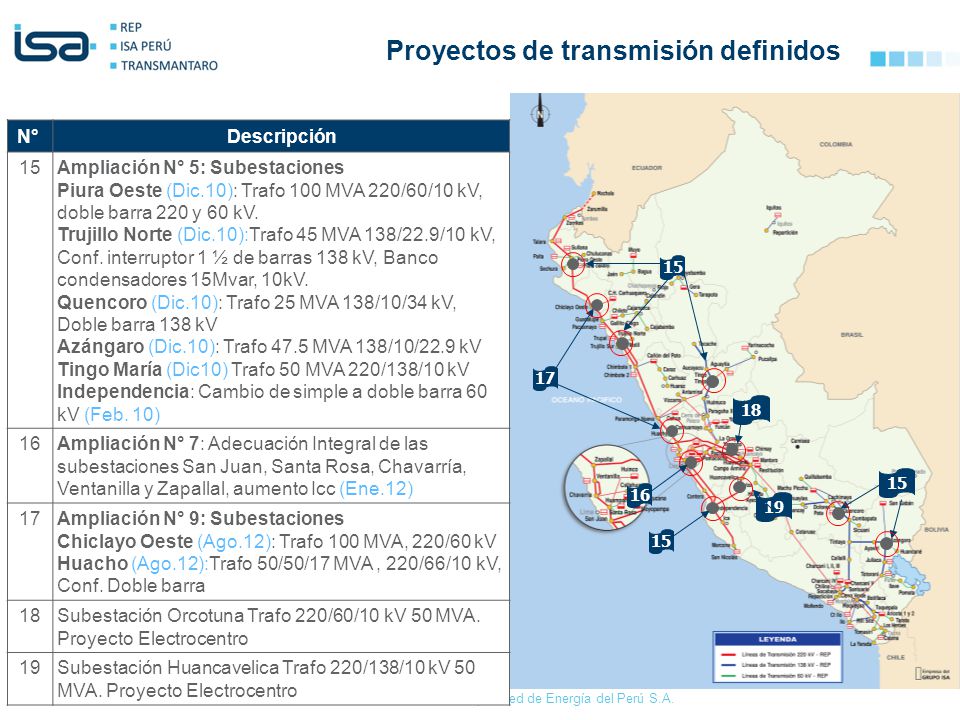

11 ©Todos los derechos reservados por Red de Energía del Perú S.A. 15 N°Descripción 15Ampliación N° 5: Subestaciones Piura Oeste (Dic.10): Trafo 100 MVA 220/60/10 kV, doble barra 220 y 60 kV. Trujillo Norte (Dic.10):Trafo 45 MVA 138/22.9/10 kV, Conf. interruptor 1 ½ de barras 138 kV, Banco condensadores 15Mvar, 10kV. Quencoro (Dic.10): Trafo 25 MVA 138/10/34 kV, Doble barra 138 kV Azángaro (Dic.10): Trafo 47.5 MVA 138/10/22.9 kV Tingo María (Dic10) Trafo 50 MVA 220/138/10 kV Independencia: Cambio de simple a doble barra 60 kV (Feb. 10) 16Ampliación N° 7: Adecuación Integral de las subestaciones San Juan, Santa Rosa, Chavarría, Ventanilla y Zapallal, aumento Icc (Ene.12) 17Ampliación N° 9: Subestaciones Chiclayo Oeste (Ago.12): Trafo 100 MVA, 220/60 kV Huacho (Ago.12):Trafo 50/50/17 MVA, 220/66/10 kV, Conf. Doble barra 18Subestación Orcotuna Trafo 220/60/10 kV 50 MVA. Proyecto Electrocentro 19Subestación Huancavelica Trafo 220/138/10 kV 50 MVA. Proyecto Electrocentro Proyectos de transmisión definidos 17

12 ©Todos los derechos reservados por Red de Energía del Perú S.A. Vista satelital de la Subestación Chiclayo Oeste

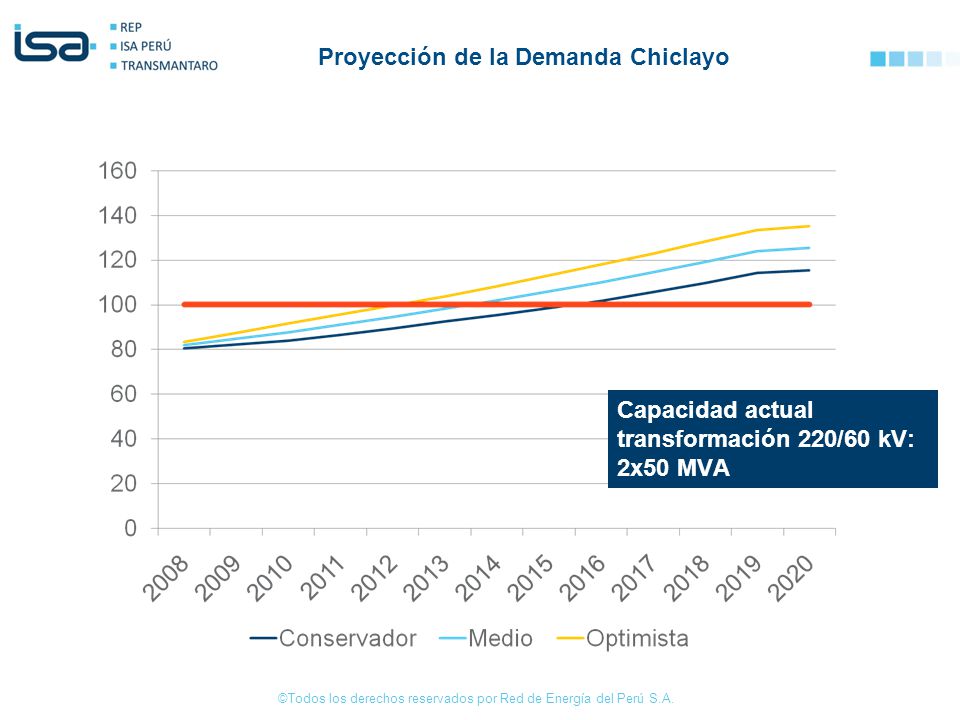

13 ©Todos los derechos reservados por Red de Energía del Perú S.A. Proyección de la Demanda Chiclayo Capacidad actual transformación 220/60 kV: 2x50 MVA

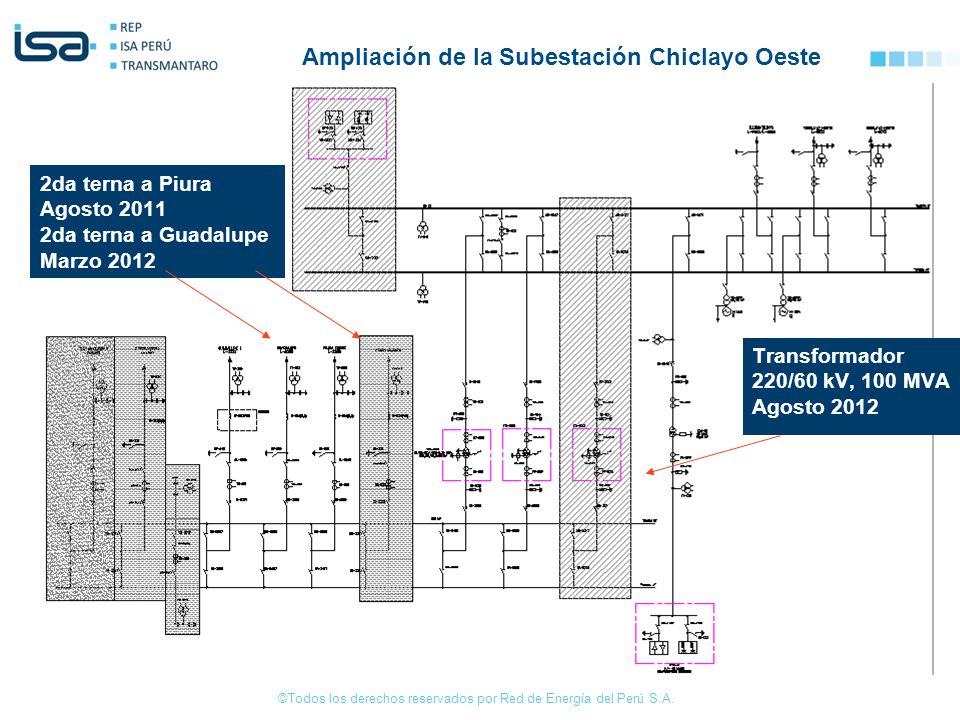

14 ©Todos los derechos reservados por Red de Energía del Perú S.A. Ampliación de la Subestación Chiclayo Oeste Transformador 220/60 kV, 100 MVA Agosto da terna a Piura Agosto da terna a Guadalupe Marzo 2012

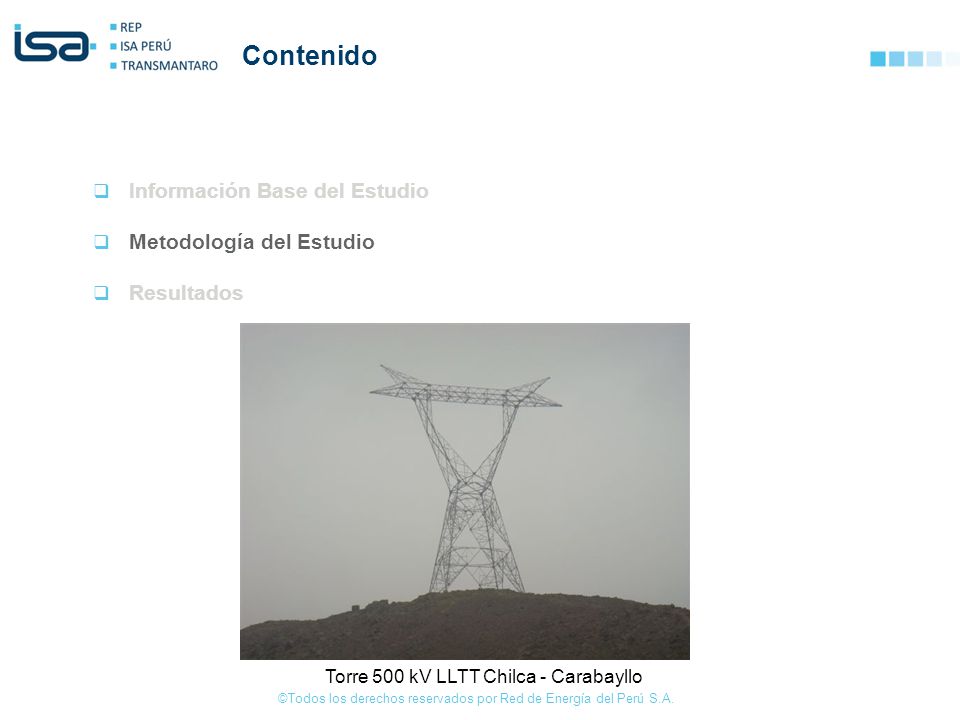

15 ©Todos los derechos reservados por Red de Energía del Perú S.A. Contenido Información Base del Estudio Metodología del Estudio Resultados Torre 500 kV LLTT Chilca - Carabayllo

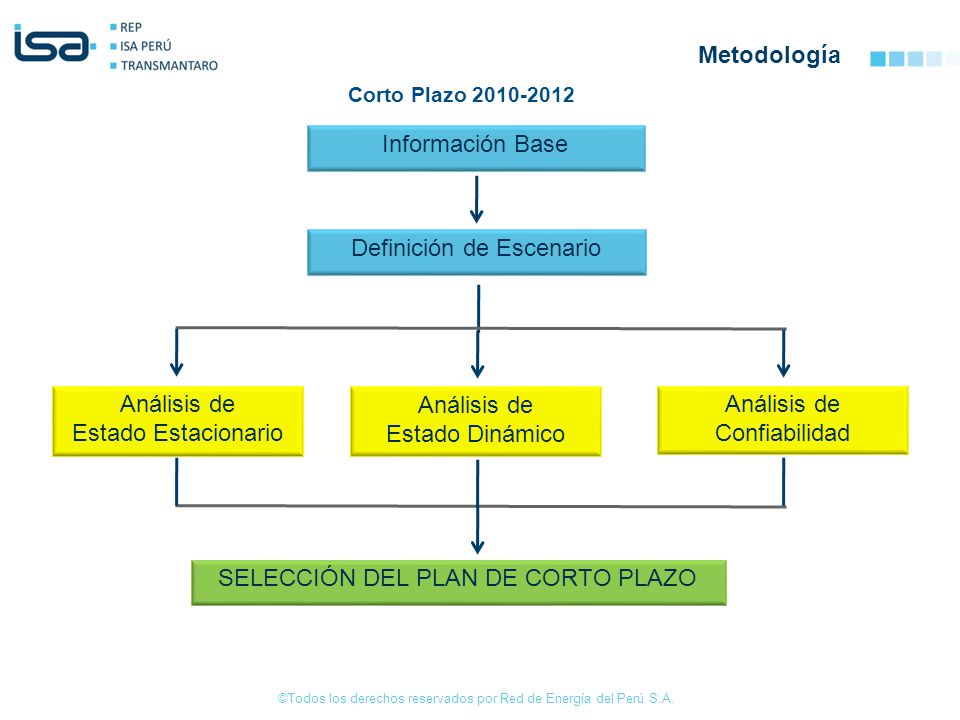

16 ©Todos los derechos reservados por Red de Energía del Perú S.A. Metodología Información Base Definición de Escenario Análisis de Estado Dinámico Análisis de Confiabilidad Análisis de Estado Estacionario SELECCIÓN DEL PLAN DE CORTO PLAZO Corto Plazo

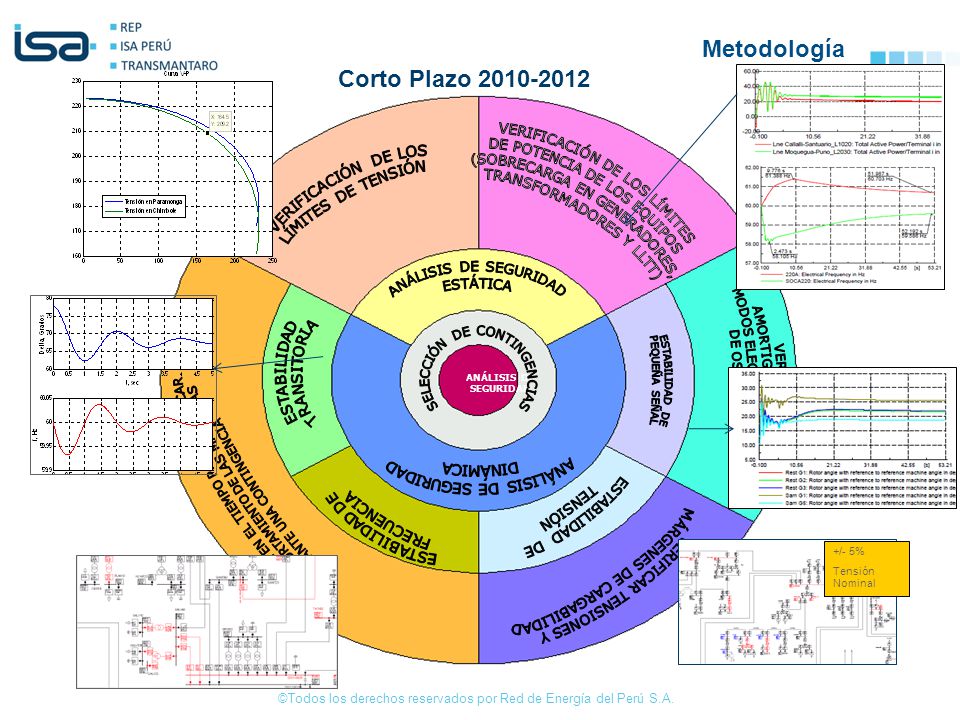

17 ©Todos los derechos reservados por Red de Energía del Perú S.A. ANÁLISIS DE SEGURIDAD +/- 5% Tensión Nominal Corto Plazo Metodología

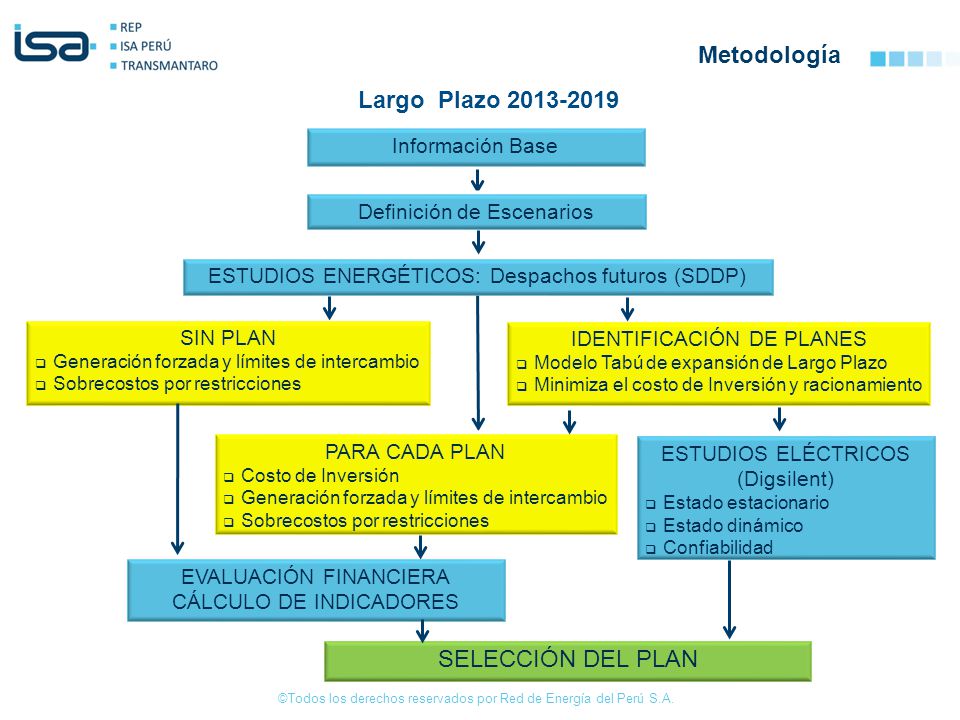

18 ©Todos los derechos reservados por Red de Energía del Perú S.A. Metodología Información Base Definición de Escenarios ESTUDIOS ENERGÉTICOS: Despachos futuros (SDDP) SELECCIÓN DEL PLAN SIN PLAN Generación forzada y límites de intercambio Sobrecostos por restricciones IDENTIFICACIÓN DE PLANES Modelo Tabú de expansión de Largo Plazo Minimiza el costo de Inversión y racionamiento PARA CADA PLAN Costo de Inversión Generación forzada y límites de intercambio Sobrecostos por restricciones ESTUDIOS ELÉCTRICOS (Digsilent) Estado estacionario Estado dinámico Confiabilidad EVALUACIÓN FINANCIERA CÁLCULO DE INDICADORES Largo Plazo

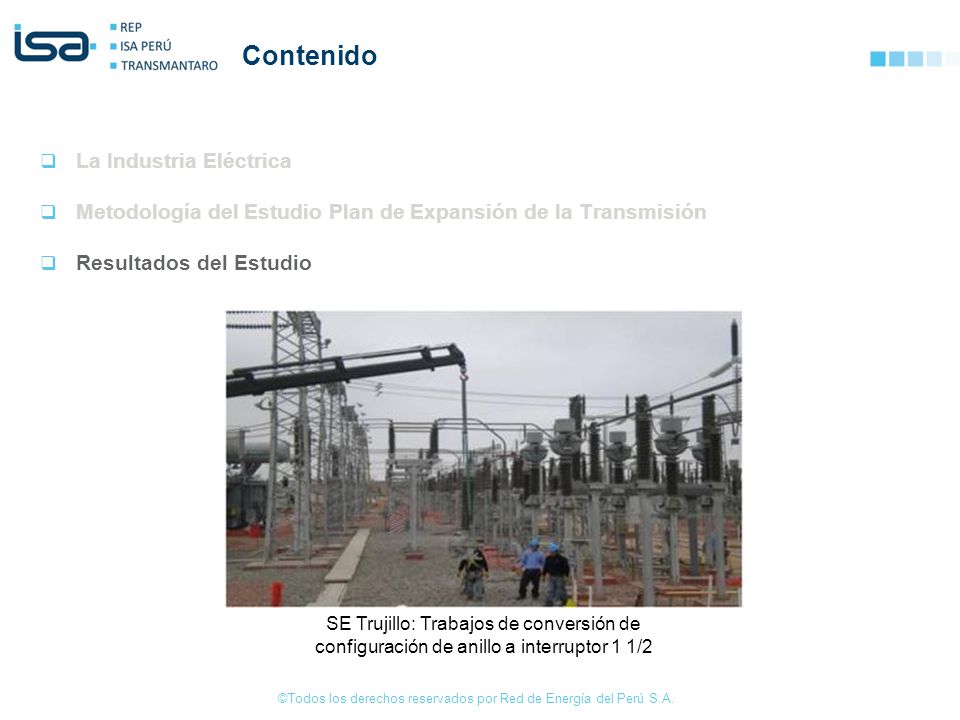

19 ©Todos los derechos reservados por Red de Energía del Perú S.A. Contenido La Industria Eléctrica Metodología del Estudio Plan de Expansión de la Transmisión Resultados del Estudio SE Trujillo: Trabajos de conversión de configuración de anillo a interruptor 1 1/2

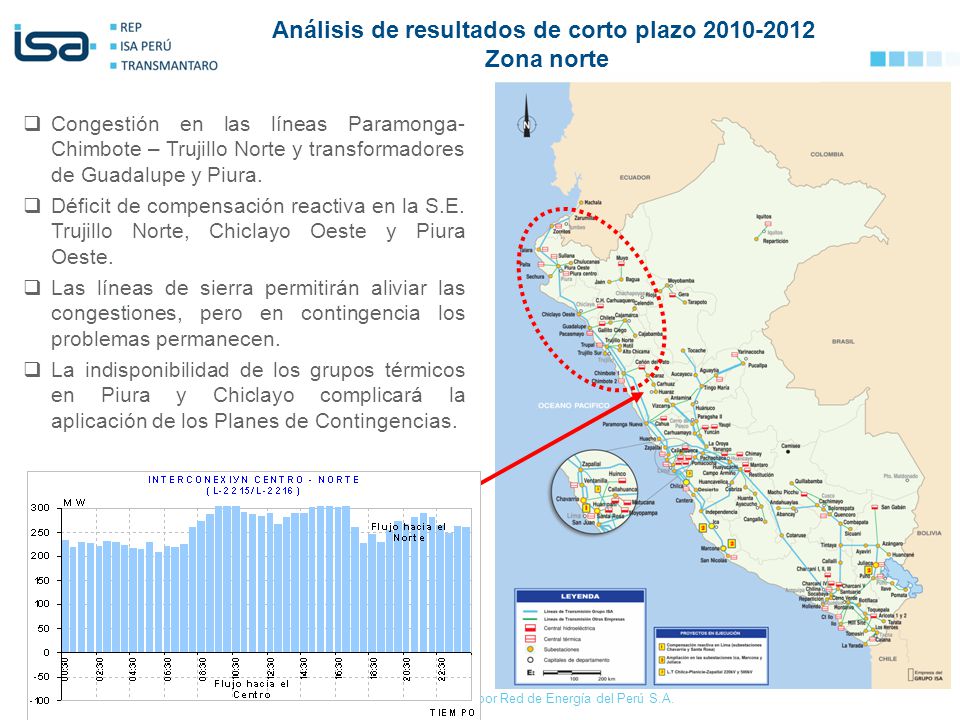

20 ©Todos los derechos reservados por Red de Energía del Perú S.A. Congestión en las líneas Paramonga- Chimbote – Trujillo Norte y transformadores de Guadalupe y Piura. Déficit de compensación reactiva en la S.E. Trujillo Norte, Chiclayo Oeste y Piura Oeste. Las líneas de sierra permitirán aliviar las congestiones, pero en contingencia los problemas permanecen. La indisponibilidad de los grupos térmicos en Piura y Chiclayo complicará la aplicación de los Planes de Contingencias. Análisis de resultados de corto plazo Zona norte

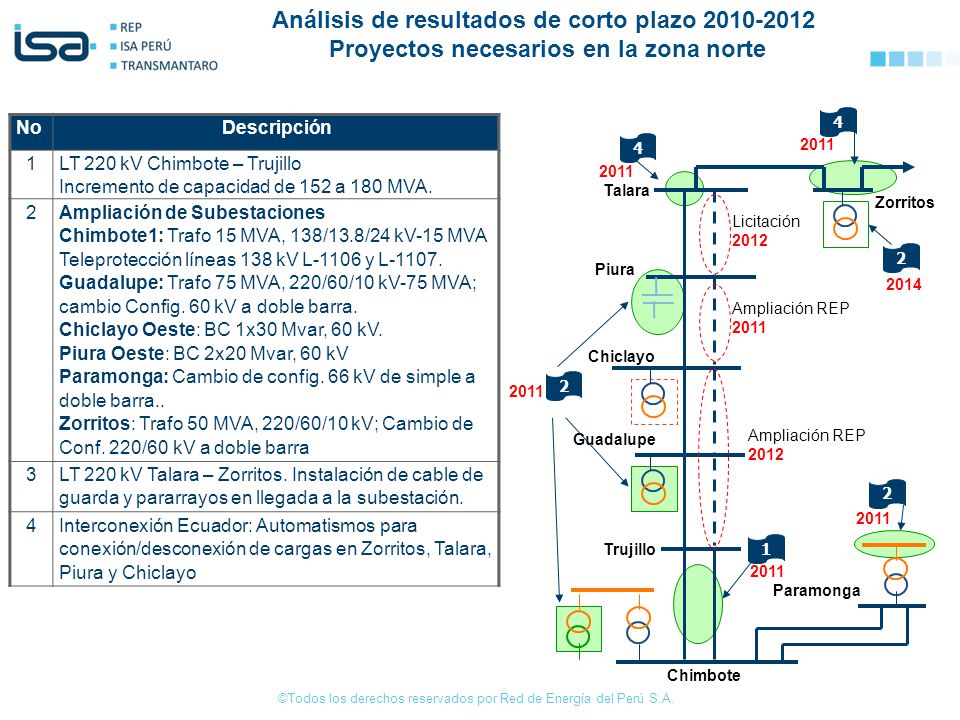

21 ©Todos los derechos reservados por Red de Energía del Perú S.A. NoDescripción 1LT 220 kV Chimbote – Trujillo Incremento de capacidad de 152 a 180 MVA. 2 Ampliación de Subestaciones Chimbote1: Trafo 15 MVA, 138/13.8/24 kV-15 MVA Teleprotección líneas 138 kV L-1106 y L Guadalupe: Trafo 75 MVA, 220/60/10 kV-75 MVA; cambio Config. 60 kV a doble barra. Chiclayo Oeste: BC 1x30 Mvar, 60 kV. Piura Oeste: BC 2x20 Mvar, 60 kV Paramonga: Cambio de config. 66 kV de simple a doble barra.. Zorritos: Trafo 50 MVA, 220/60/10 kV; Cambio de Conf. 220/60 kV a doble barra 3LT 220 kV Talara – Zorritos. Instalación de cable de guarda y pararrayos en llegada a la subestación. 4 Interconexión Ecuador: Automatismos para conexión/desconexión de cargas en Zorritos, Talara, Piura y Chiclayo Trujillo Chimbote Guadalupe Chiclayo 2011 Ampliación REP Piura Licitación 2012 Talara Zorritos 2011 Paramonga Análisis de resultados de corto plazo Proyectos necesarios en la zona norte Ampliación REP 2012

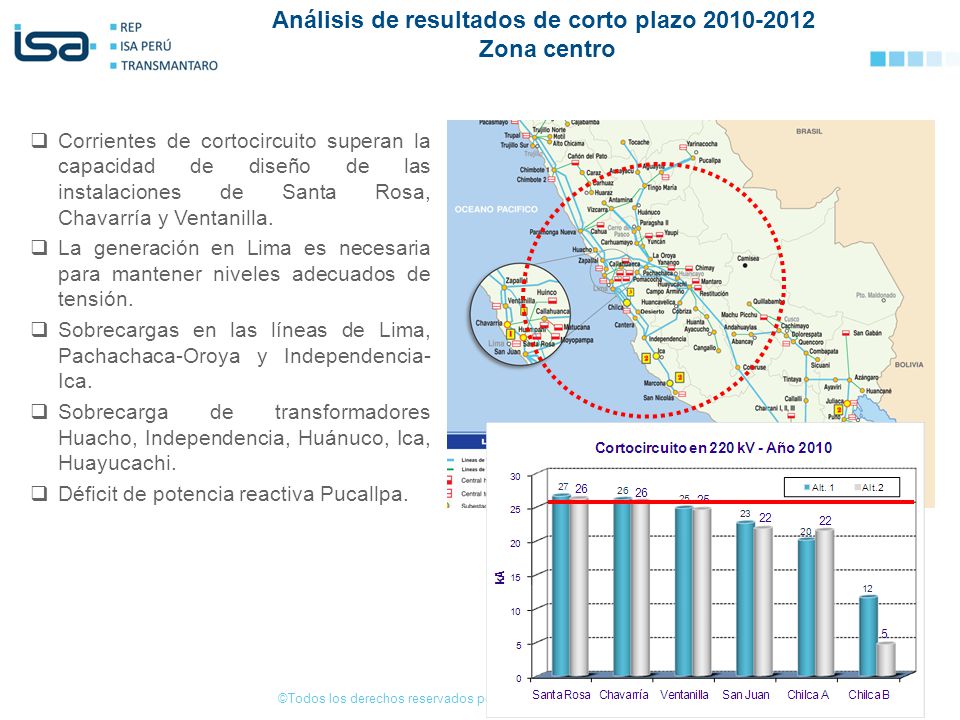

22 ©Todos los derechos reservados por Red de Energía del Perú S.A. Corrientes de cortocircuito superan la capacidad de diseño de las instalaciones de Santa Rosa, Chavarría y Ventanilla. La generación en Lima es necesaria para mantener niveles adecuados de tensión. Sobrecargas en las líneas de Lima, Pachachaca-Oroya y Independencia- Ica. Sobrecarga de transformadores Huacho, Independencia, Huánuco, Ica, Huayucachi. Déficit de potencia reactiva Pucallpa. Análisis de resultados de corto plazo Zona centro

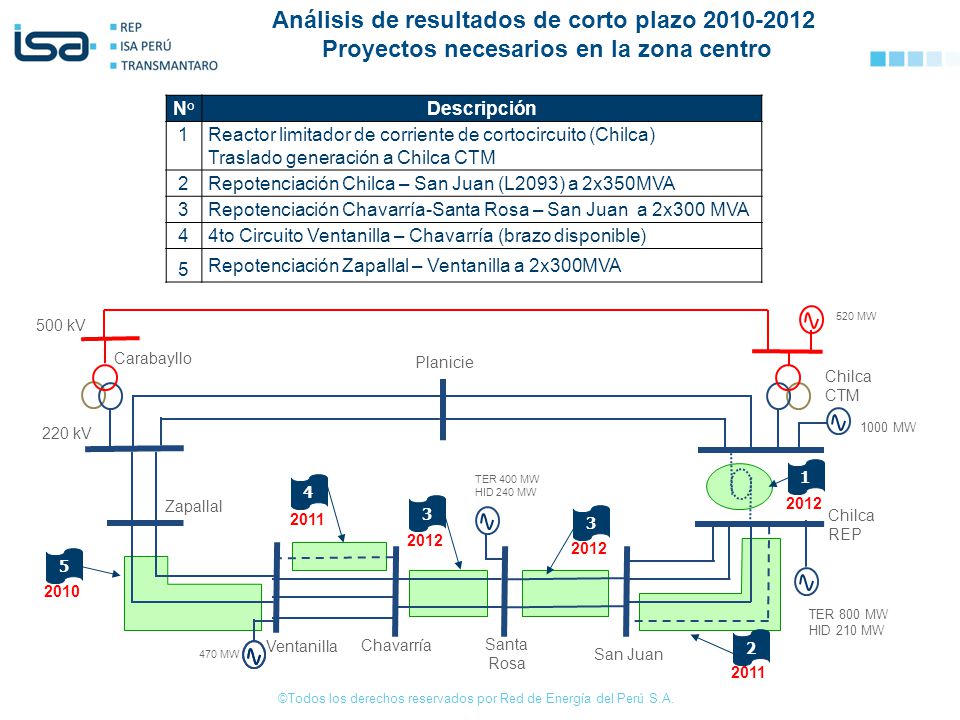

23 ©Todos los derechos reservados por Red de Energía del Perú S.A. N° Descripción 1 Reactor limitador de corriente de cortocircuito (Chilca) Traslado generación a Chilca CTM 2 Repotenciación Chilca – San Juan (L2093) a 2x350MVA 3 Repotenciación Chavarría-Santa Rosa – San Juan a 2x300 MVA 4 4to Circuito Ventanilla – Chavarría (brazo disponible) 5 Repotenciación Zapallal – Ventanilla a 2x300MVA Análisis de resultados de corto plazo Proyectos necesarios en la zona centro

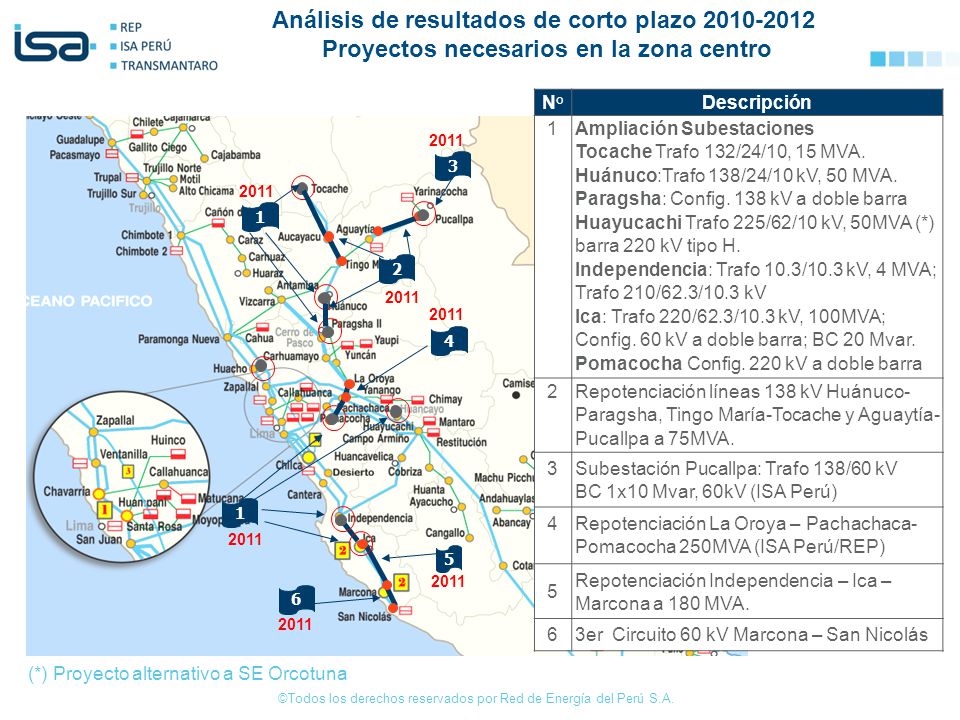

24 ©Todos los derechos reservados por Red de Energía del Perú S.A. (*) Proyecto alternativo a SE Orcotuna N°Descripción 1 Ampliación Subestaciones Tocache Trafo 132/24/10, 15 MVA. Huánuco:Trafo 138/24/10 kV, 50 MVA. Paragsha: Config. 138 kV a doble barra Huayucachi Trafo 225/62/10 kV, 50MVA (*) barra 220 kV tipo H. Independencia: Trafo 10.3/10.3 kV, 4 MVA; Trafo 210/62.3/10.3 kV Ica: Trafo 220/62.3/10.3 kV, 100MVA; Config. 60 kV a doble barra; BC 20 Mvar. Pomacocha Config. 220 kV a doble barra 2 Repotenciación líneas 138 kV Huánuco- Paragsha, Tingo María-Tocache y Aguaytía- Pucallpa a 75MVA. 3Subestación Pucallpa: Trafo 138/60 kV BC 1x10 Mvar, 60kV (ISA Perú) 4 Repotenciación La Oroya – Pachachaca- Pomacocha 250MVA (ISA Perú/REP) 5 Repotenciación Independencia – Ica – Marcona a 180 MVA. 63er Circuito 60 kV Marcona – San Nicolás Análisis de resultados de corto plazo Proyectos necesarios en la zona centro

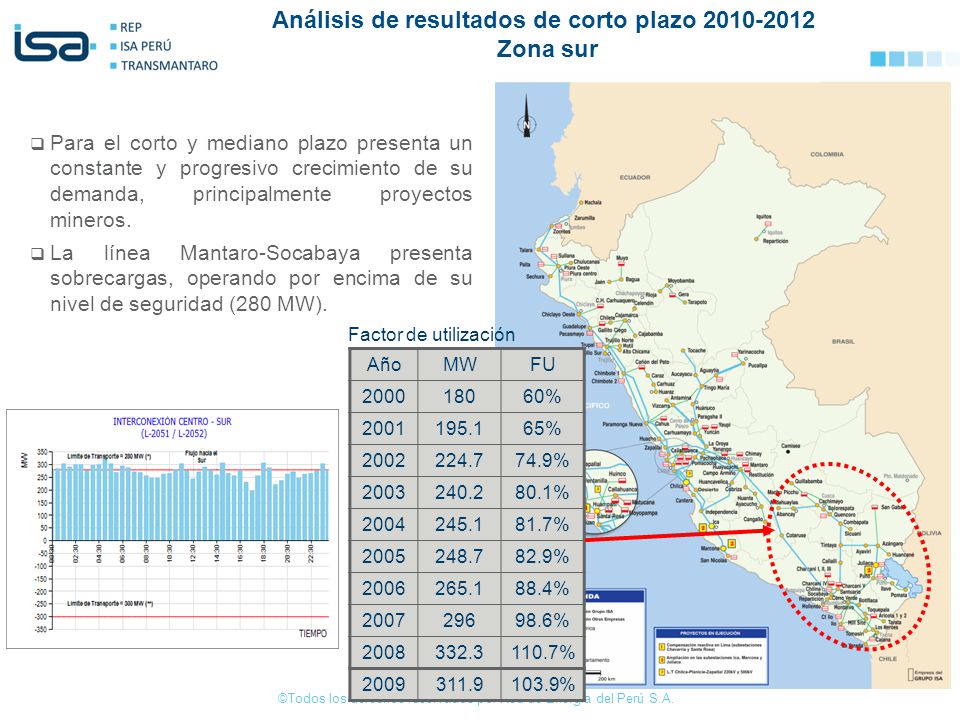

25 ©Todos los derechos reservados por Red de Energía del Perú S.A. Para el corto y mediano plazo presenta un constante y progresivo crecimiento de su demanda, principalmente proyectos mineros. La línea Mantaro-Socabaya presenta sobrecargas, operando por encima de su nivel de seguridad (280 MW). AñoMWFU % % % % % % % % % % Factor de utilización Análisis de resultados de corto plazo Zona sur

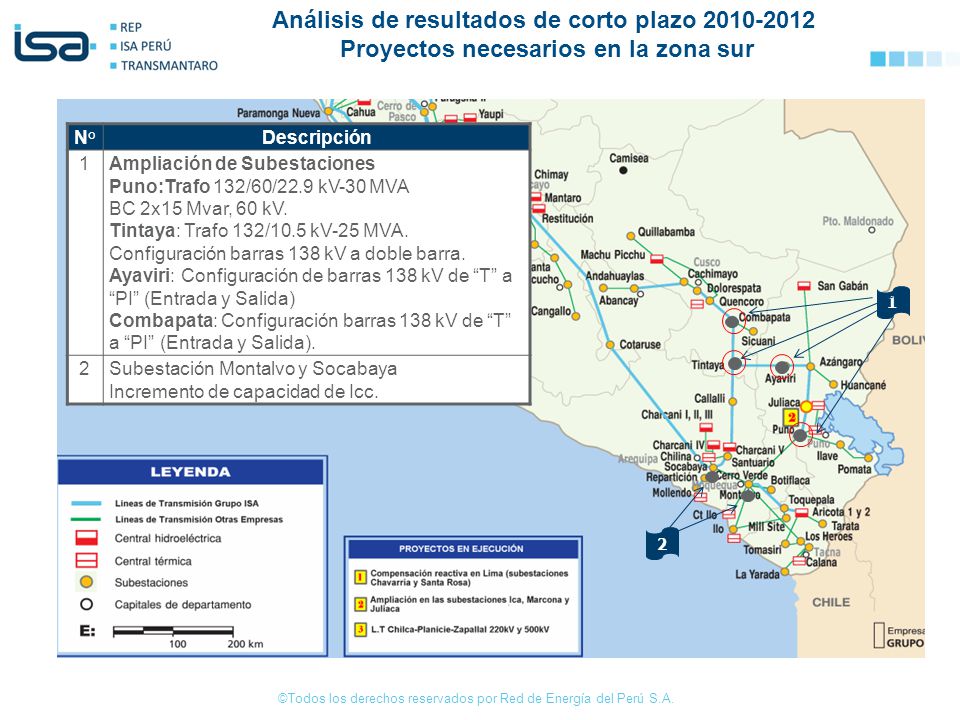

26 ©Todos los derechos reservados por Red de Energía del Perú S.A. 1 2 N° Descripción 1Ampliación de Subestaciones Puno:Trafo 132/60/22.9 kV-30 MVA BC 2x15 Mvar, 60 kV. Tintaya: Trafo 132/10.5 kV-25 MVA. Configuración barras 138 kV a doble barra. Ayaviri: Configuración de barras 138 kV de T a PI (Entrada y Salida) Combapata: Configuración barras 138 kV de T a PI (Entrada y Salida). 2Subestación Montalvo y Socabaya Incremento de capacidad de Icc. Análisis de resultados de corto plazo Proyectos necesarios en la zona sur

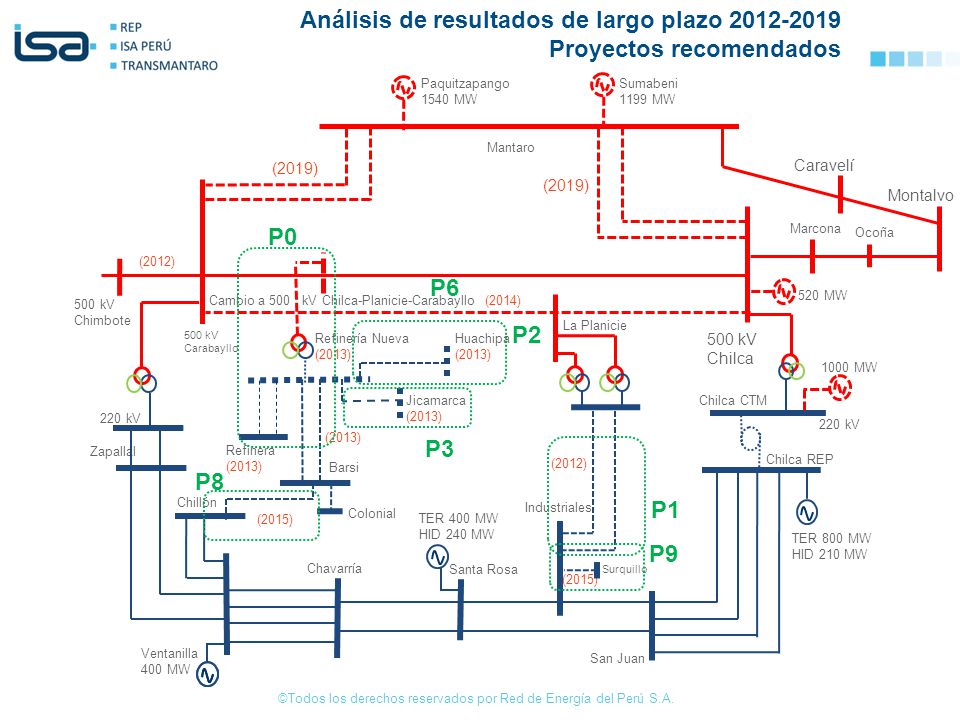

27 ©Todos los derechos reservados por Red de Energía del Perú S.A. P0 P1 P2 P3 P6 P8 (2019) Paquitzapango 1540 MW Sumabeni 1199 MW Mantaro Marcona Ocoña Montalvo Caravelí P9 Análisis de resultados de largo plazo Proyectos recomendados

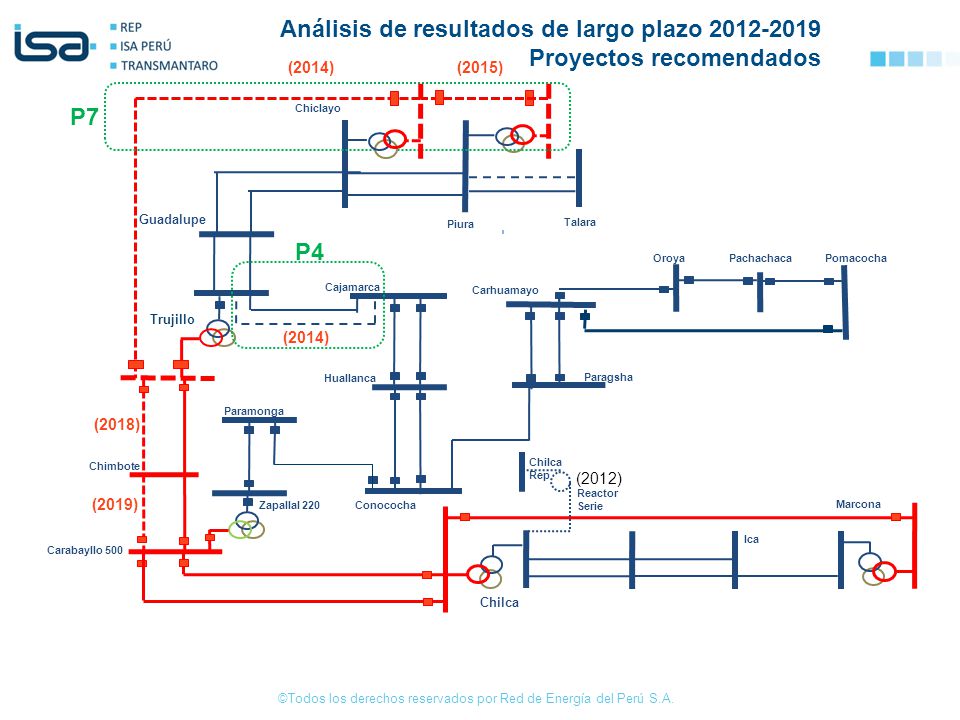

28 ©Todos los derechos reservados por Red de Energía del Perú S.A. Huallanca Cajamarca Paramonga Zapallal 220 Carabayllo 500 Trujillo Guadalupe Piura Talara Chiclayo Conococha Chilca Marcona Ica Paragsha Oroya Carhuamayo Pachachaca Pomacocha Reactor Serie Chilca Rep (2012) (2014) (2015) (2018) (2019) Chimbote P4 P7 Análisis de resultados de largo plazo Proyectos recomendados (2014)

29 ©Todos los derechos reservados por Red de Energía del Perú S.A. 29 ©Todos los derechos reservados por Red de Energía del Perú S.A.

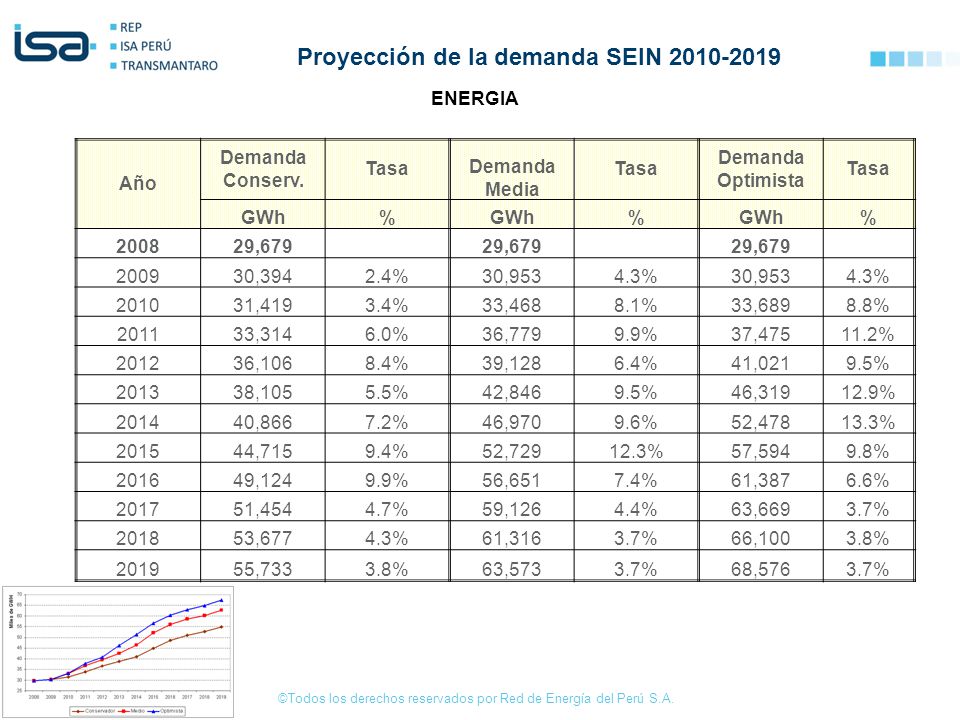

30 Proyección de la demanda SEIN Año Demanda Conserv. Tasa Demanda Media Tasa Demanda Optimista Tasa GWh% % % , ,3942.4%30,9534.3%30,9534.3% ,4193.4%33,4688.1%33,6898.8% ,3146.0%36,7799.9%37, % ,1068.4%39,1286.4%41,0219.5% ,1055.5%42,8469.5%46, % ,8667.2%46,9709.6%52, % ,7159.4%52, %57,5949.8% ,1249.9%56,6517.4%61,3876.6% ,4544.7%59,1264.4%63,6693.7% ,6774.3%61,3163.7%66,1003.8% ,7333.8%63,5733.7%68,5763.7% ENERGIA

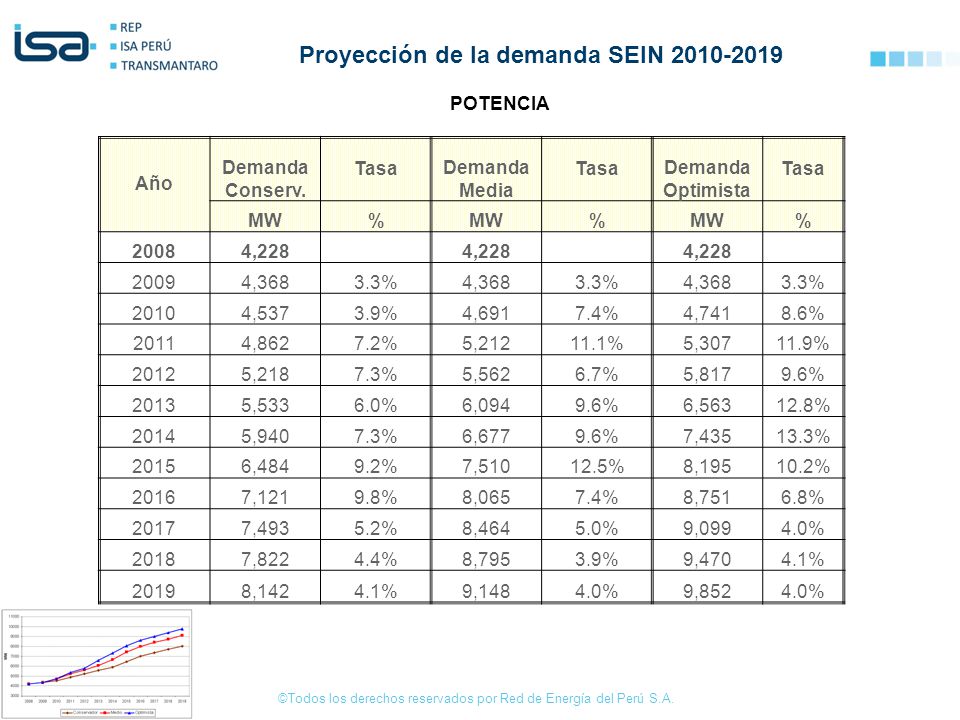

31 ©Todos los derechos reservados por Red de Energía del Perú S.A. Proyección de la demanda SEIN Año Demanda Conserv. Tasa Demanda Media Tasa Demanda Optimista Tasa MW% % % 20084, ,3683.3%4,3683.3%4,3683.3% 20104,5373.9%4,6917.4%4,7418.6% 20114,8627.2%5, %5, % 20125,2187.3%5,5626.7%5,8179.6% 20135,5336.0%6,0949.6%6, % 20145,9407.3%6,6779.6%7, % 20156,4849.2%7, %8, % 20167,1219.8%8,0657.4%8,7516.8% 20177,4935.2%8,4645.0%9,0994.0% 20187,8224.4%8,7953.9%9,4704.1% 20198,1424.1%9,1484.0%9,8524.0% POTENCIA

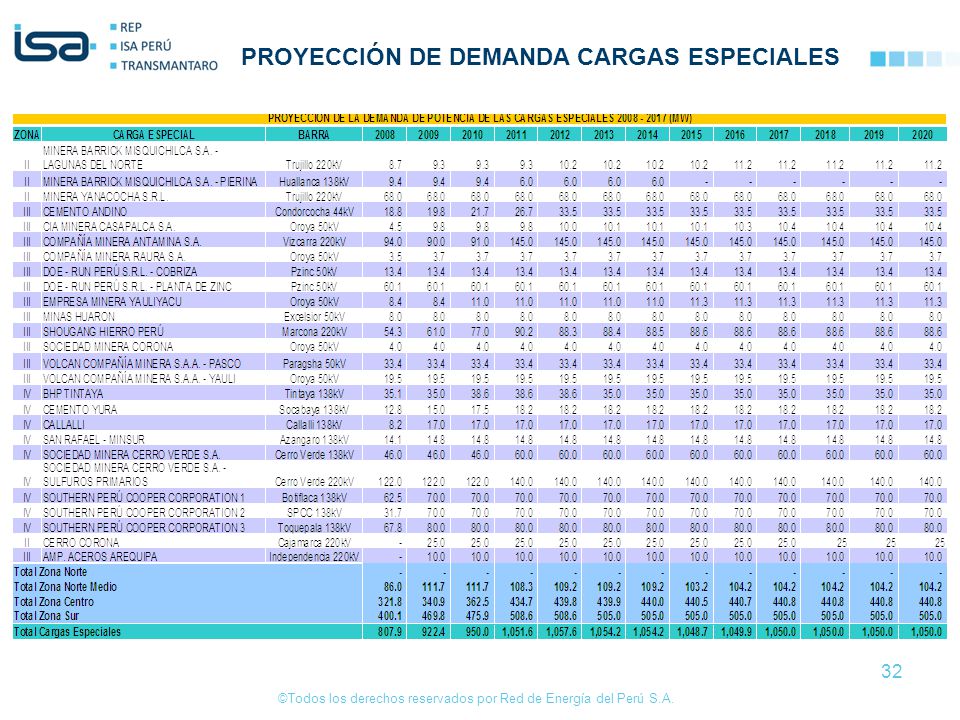

32 ©Todos los derechos reservados por Red de Energía del Perú S.A. 32 PROYECCIÓN DE DEMANDA CARGAS ESPECIALES

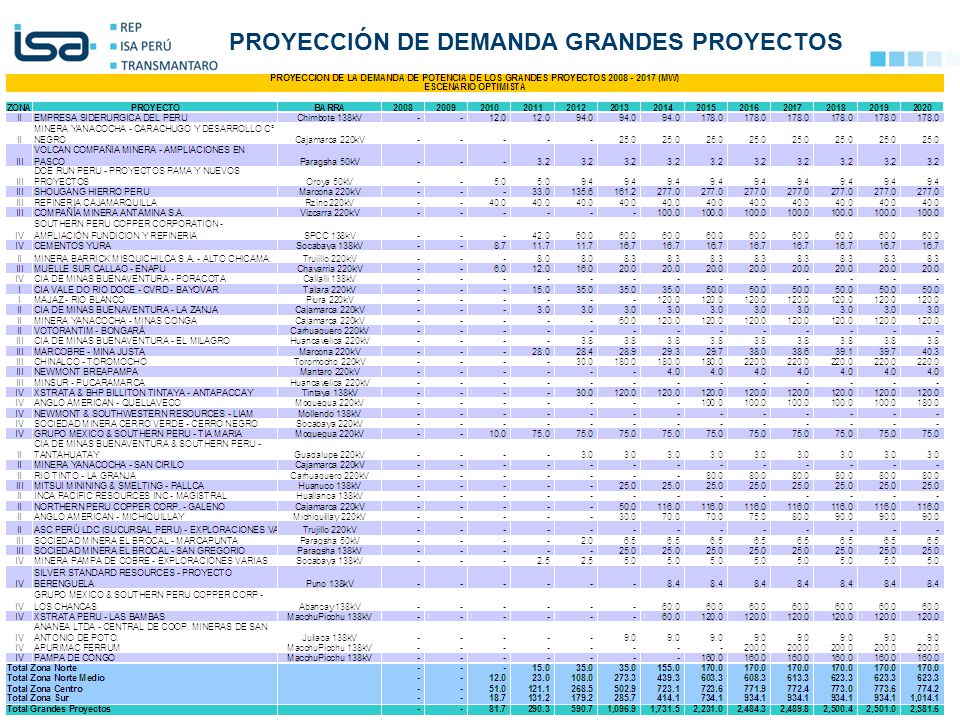

33 ©Todos los derechos reservados por Red de Energía del Perú S.A. 33 PROYECCIÓN DE DEMANDA GRANDES PROYECTOS

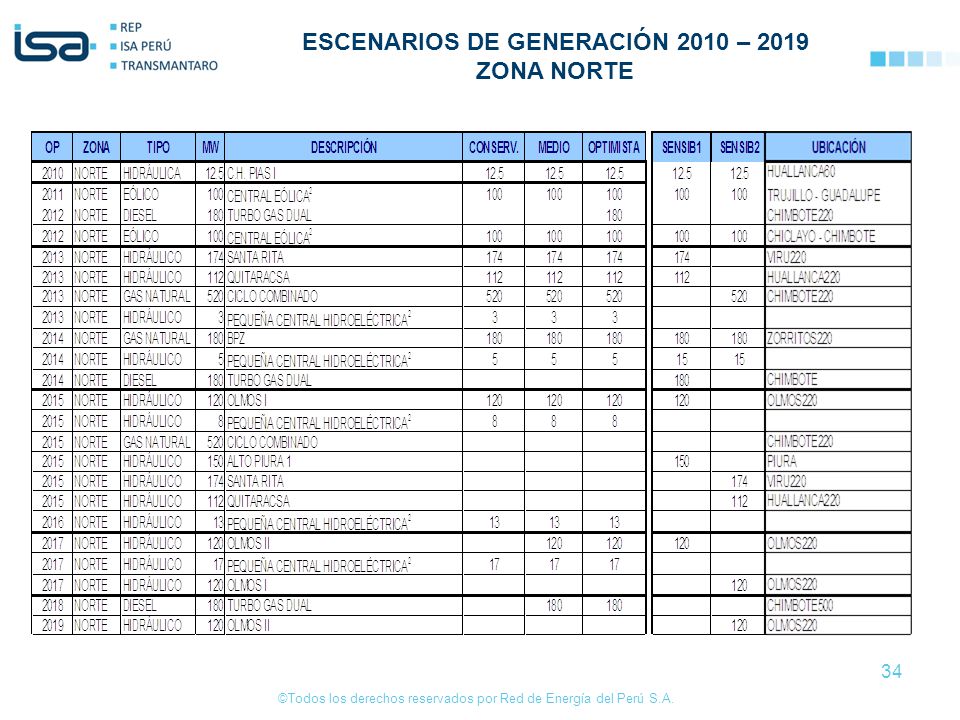

34 ©Todos los derechos reservados por Red de Energía del Perú S.A. 34 ESCENARIOS DE GENERACIÓN 2010 – 2019 ZONA NORTE

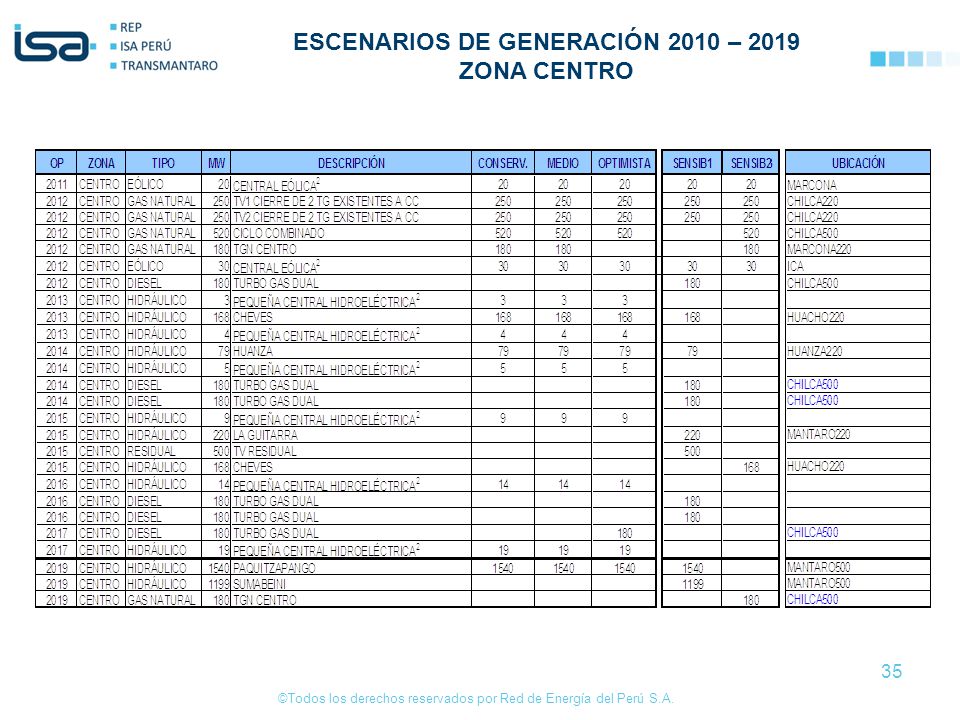

35 ©Todos los derechos reservados por Red de Energía del Perú S.A. 35 ESCENARIOS DE GENERACIÓN 2010 – 2019 ZONA CENTRO

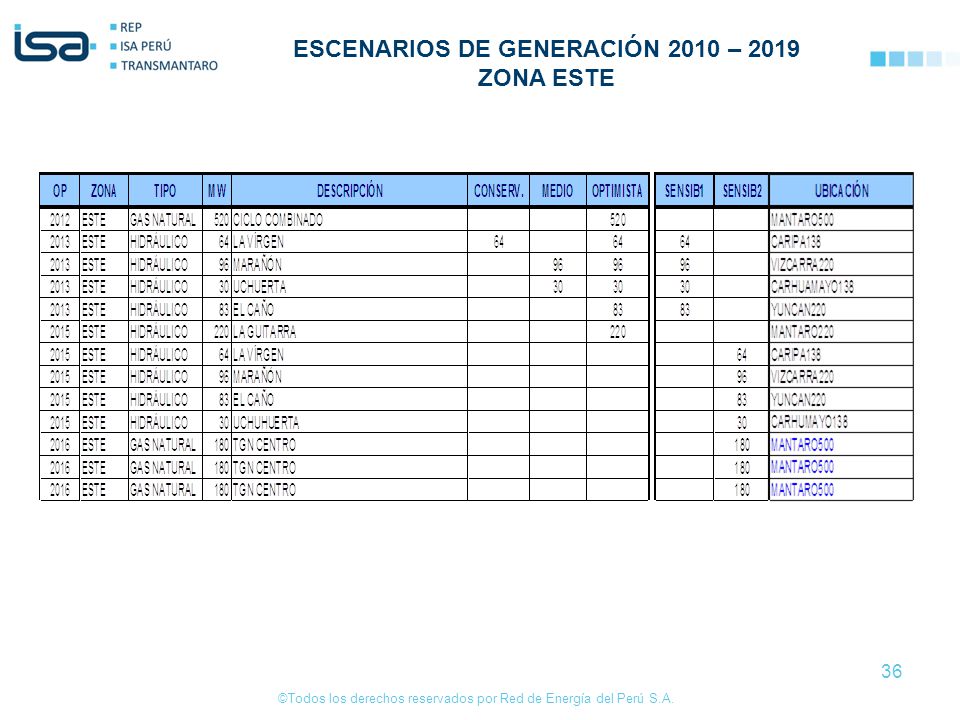

36 ©Todos los derechos reservados por Red de Energía del Perú S.A. 36 ESCENARIOS DE GENERACIÓN 2010 – 2019 ZONA ESTE

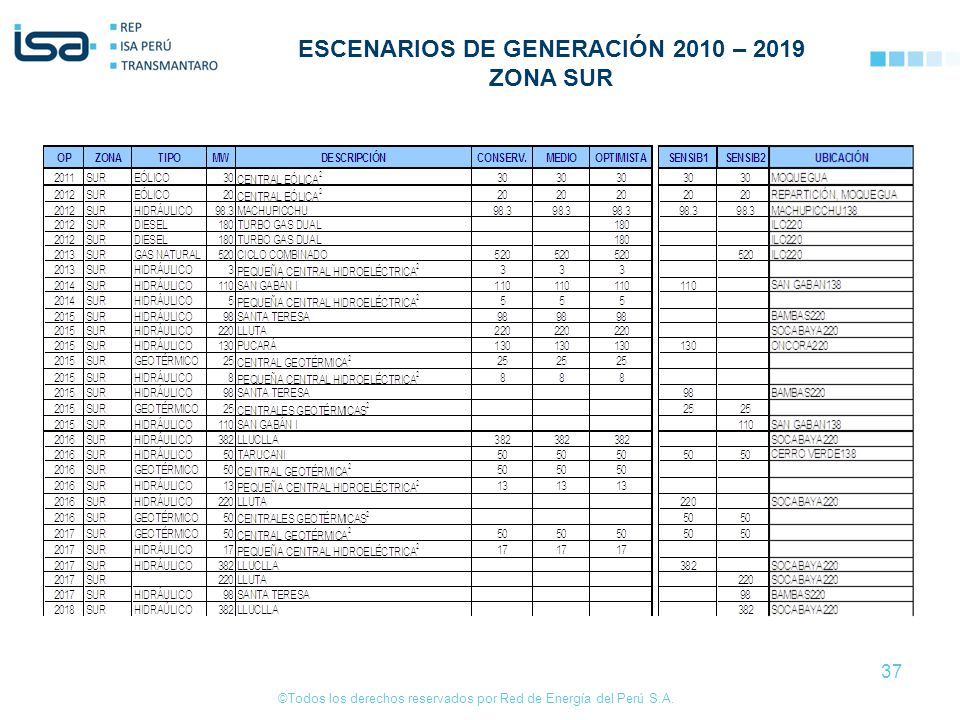

37 ©Todos los derechos reservados por Red de Energía del Perú S.A. 37 ESCENARIOS DE GENERACIÓN 2010 – 2019 ZONA SUR

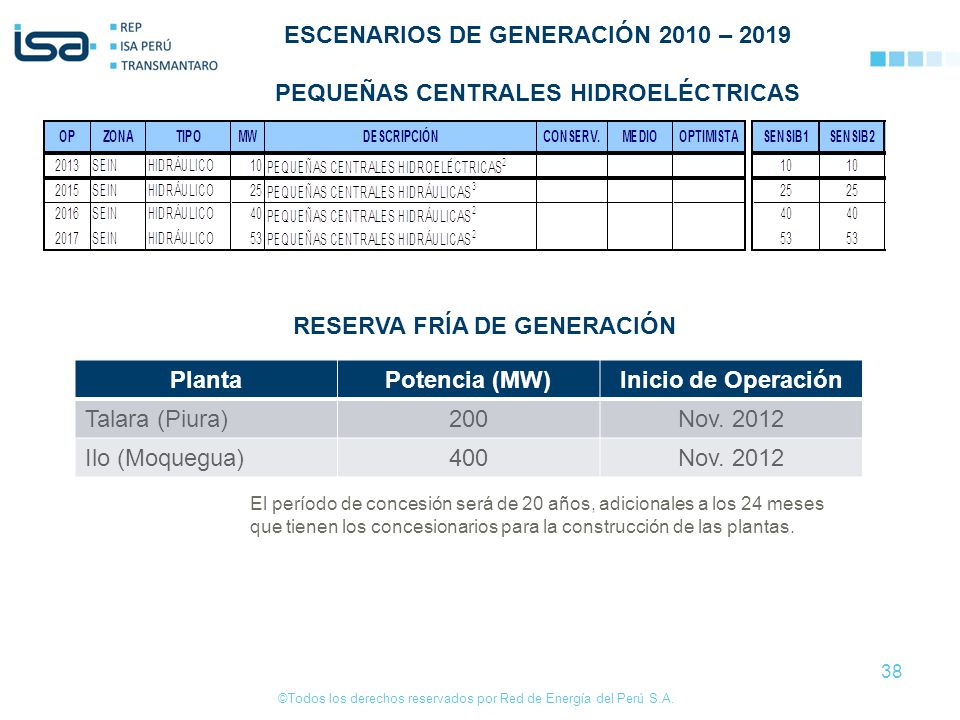

38 ©Todos los derechos reservados por Red de Energía del Perú S.A. 38 ESCENARIOS DE GENERACIÓN 2010 – 2019 PEQUEÑAS CENTRALES HIDROELÉCTRICAS El período de concesión será de 20 años, adicionales a los 24 meses que tienen los concesionarios para la construcción de las plantas. RESERVA FRÍA DE GENERACIÓN PlantaPotencia (MW)Inicio de Operación Talara (Piura)200Nov Ilo (Moquegua)400Nov. 2012
