1 1 / 25 SELECCIÓN DE LA ESTRATEGIA PARA DISEÑAR UN SLUG CATCHER BAJO UN MARCO COMPLEJO Francisco Sánchez Carelli Cristina Szwed

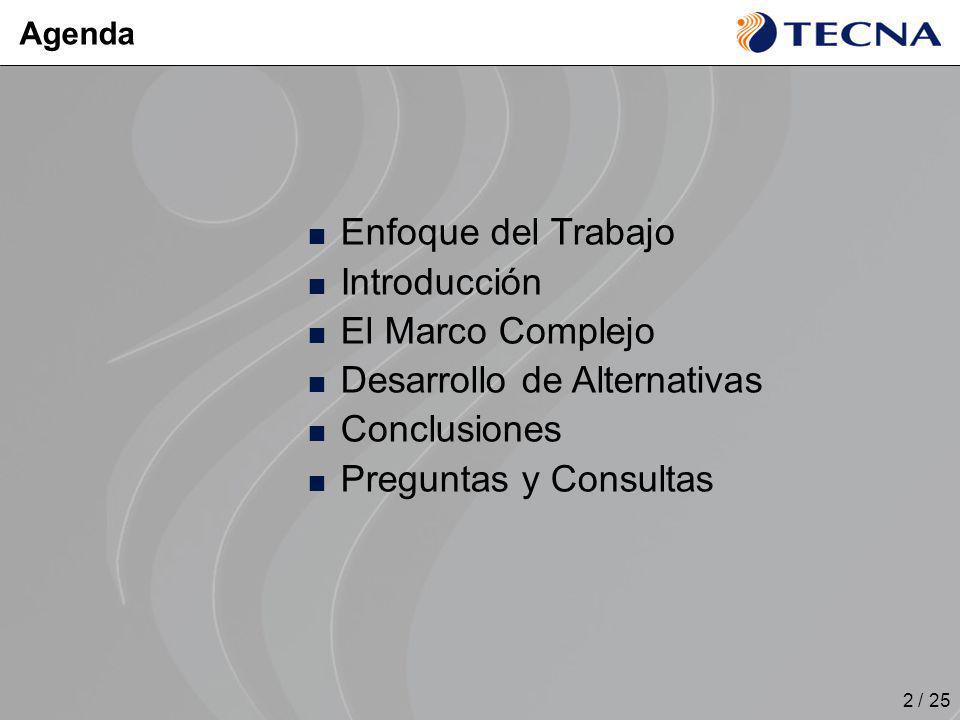

2 2 / 25 Enfoque del Trabajo Introducción El Marco Complejo Desarrollo de Alternativas Conclusiones Preguntas y Consultas Agenda

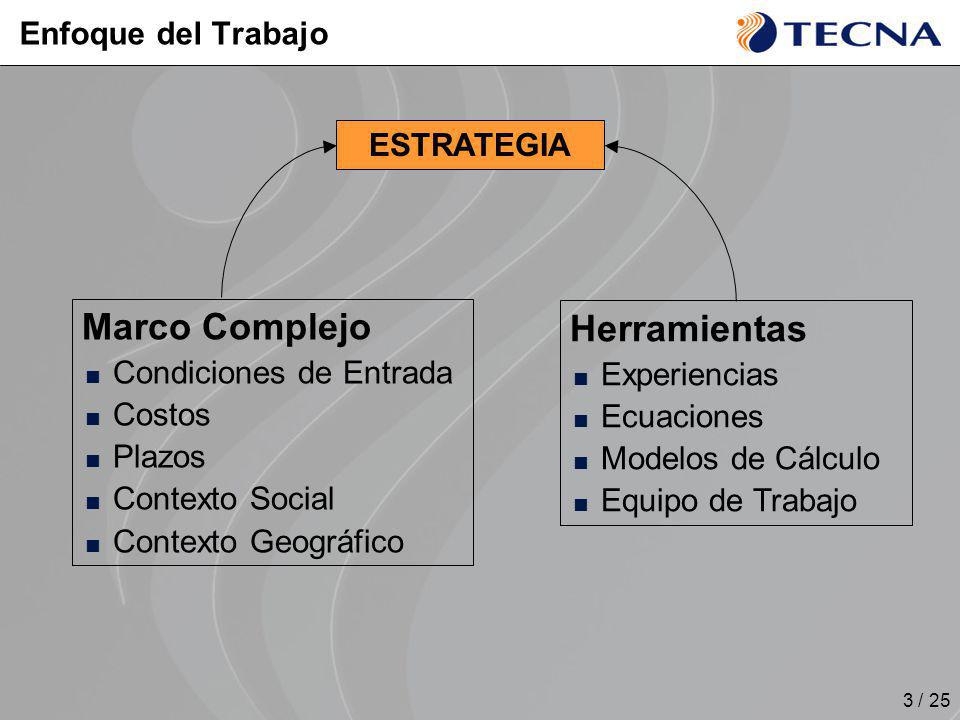

3 3 / 25 ESTRATEGIA Marco Complejo Condiciones de Entrada Costos Plazos Contexto Social Contexto Geográfico Herramientas Experiencias Ecuaciones Modelos de Cálculo Equipo de Trabajo Enfoque del Trabajo

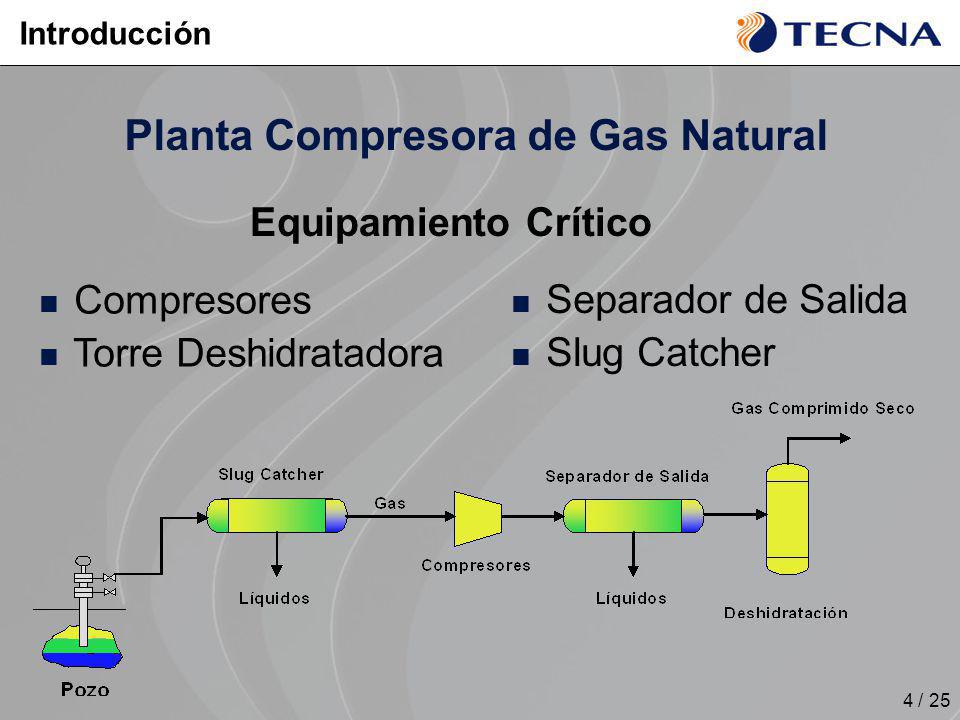

4 4 / 25 Planta Compresora de Gas Natural Equipamiento Crítico Introducción Compresores Torre Deshidratadora Separador de Salida Slug Catcher

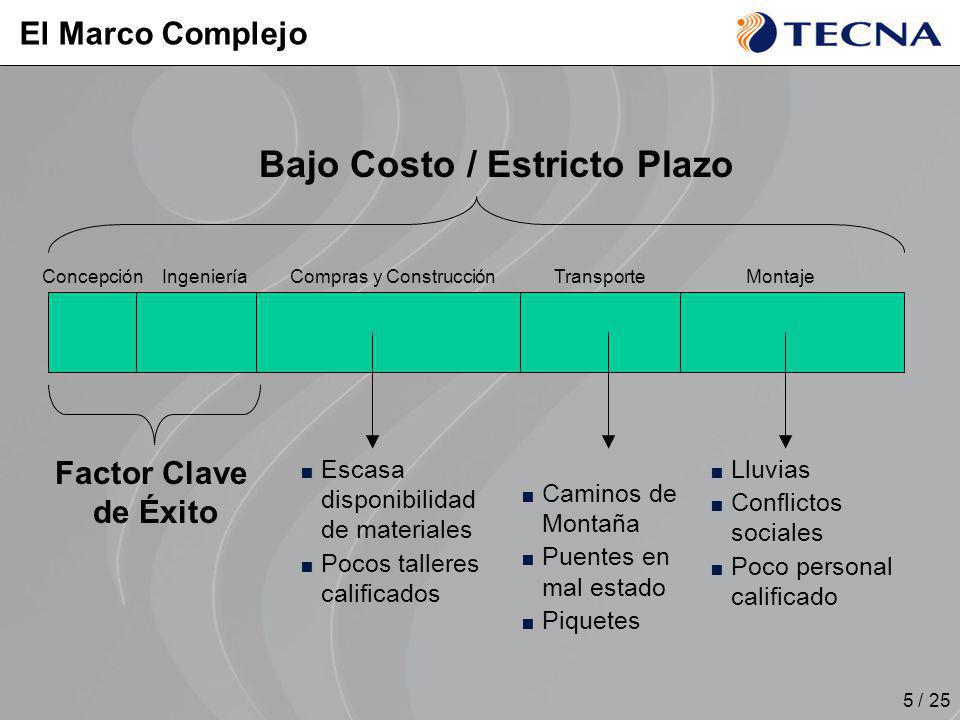

5 5 / 25 ConcepciónIngenieríaCompras y ConstrucciónTransporteMontaje Lluvias Conflictos sociales Poco personal calificado Escasa disponibilidad de materiales Pocos talleres calificados Caminos de Montaña Puentes en mal estado Piquetes Bajo Costo / Estricto Plazo Factor Clave de Éxito El Marco Complejo

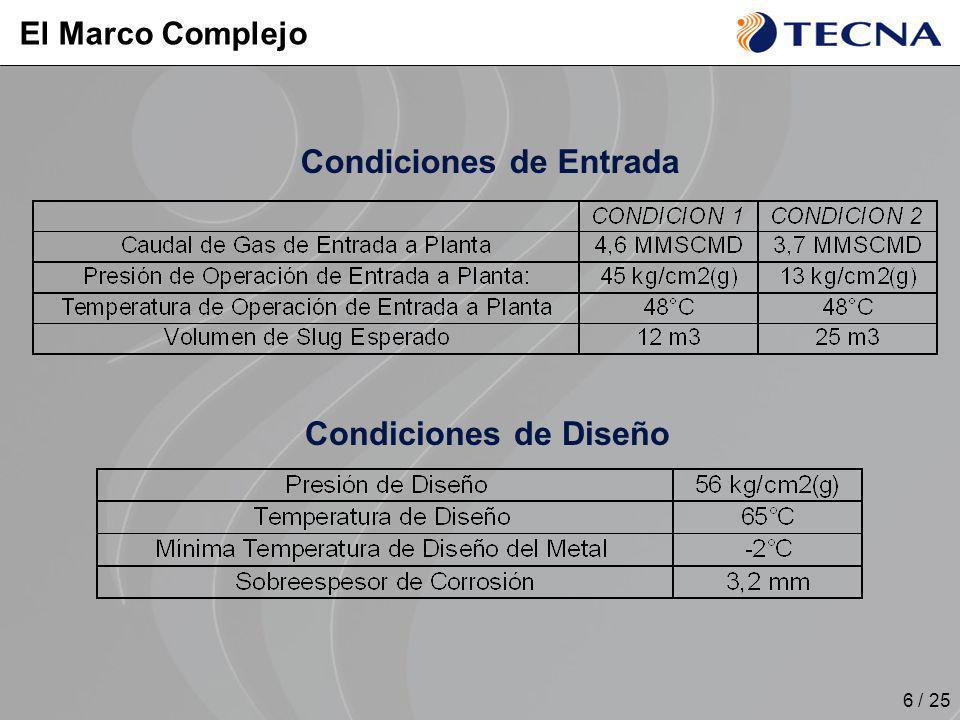

6 6 / 25 Condiciones de Entrada Condiciones de Diseño El Marco Complejo

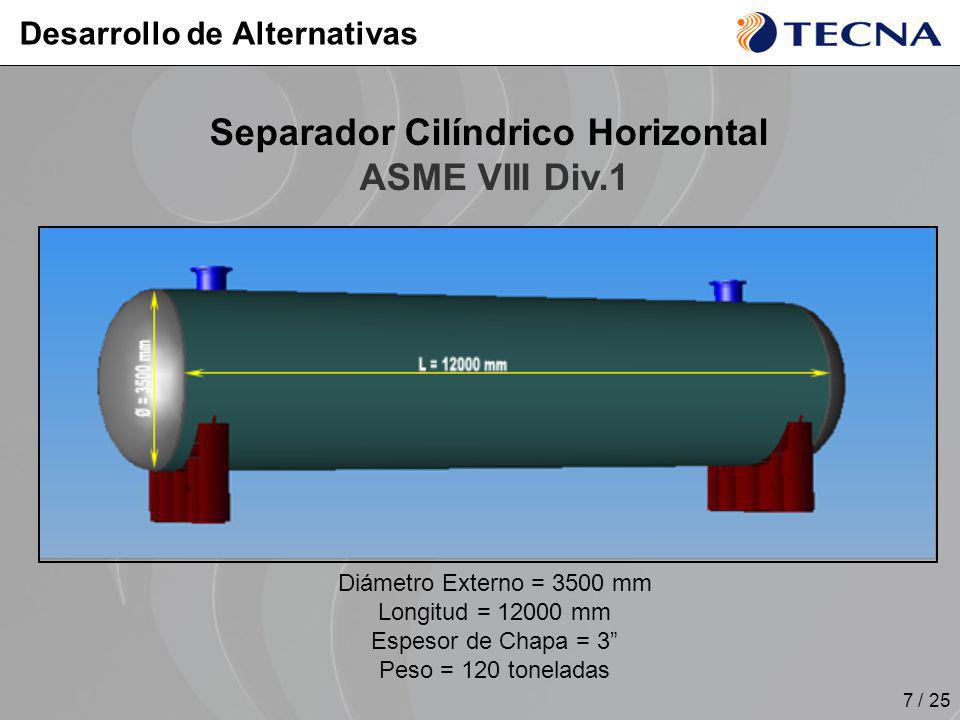

7 7 / 25 Desarrollo de Alternativas Separador Cilíndrico Horizontal ASME VIII Div.1 Diámetro Externo = 3500 mm Longitud = mm Espesor de Chapa = 3 Peso = 120 toneladas

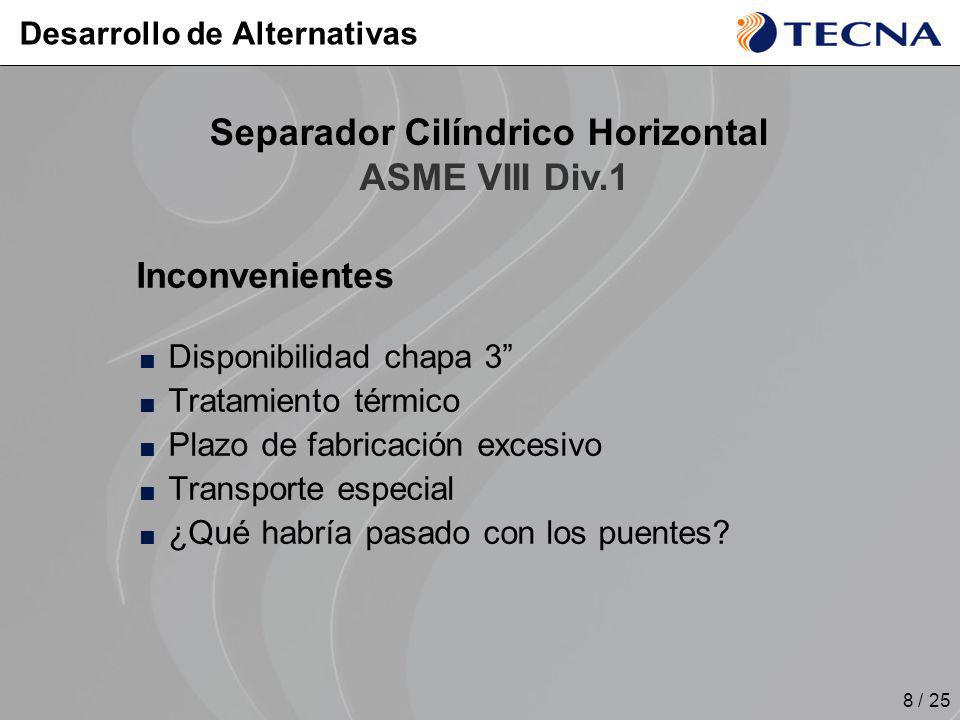

8 8 / 25 Inconvenientes Disponibilidad chapa 3 Tratamiento térmico Plazo de fabricación excesivo Transporte especial ¿Qué habría pasado con los puentes? Desarrollo de Alternativas Separador Cilíndrico Horizontal ASME VIII Div.1

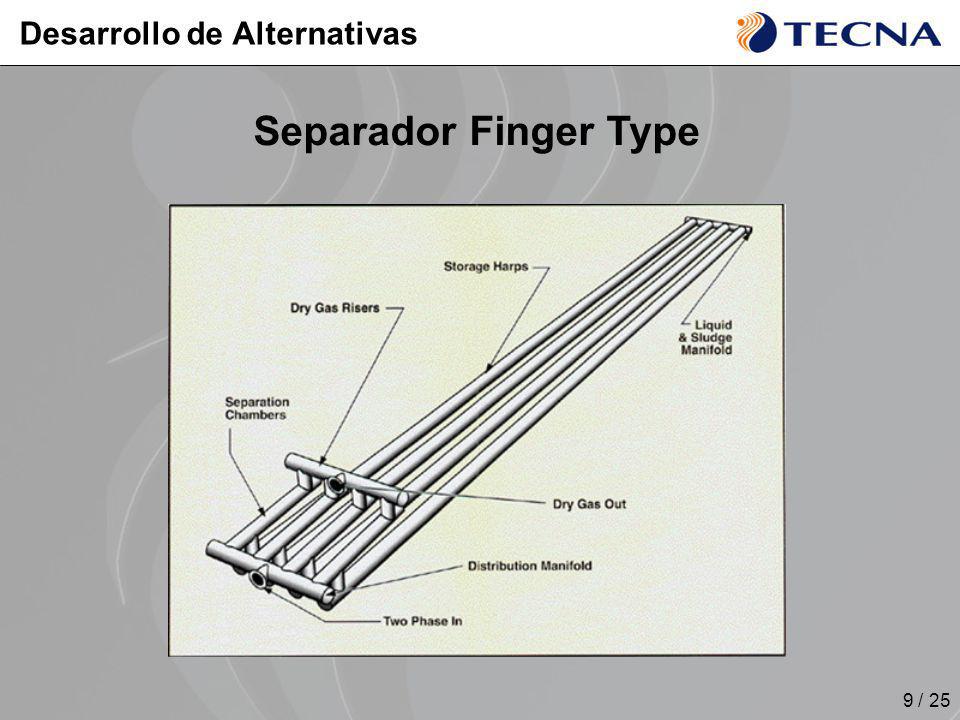

9 9 / 25 Separador Finger Type Desarrollo de Alternativas

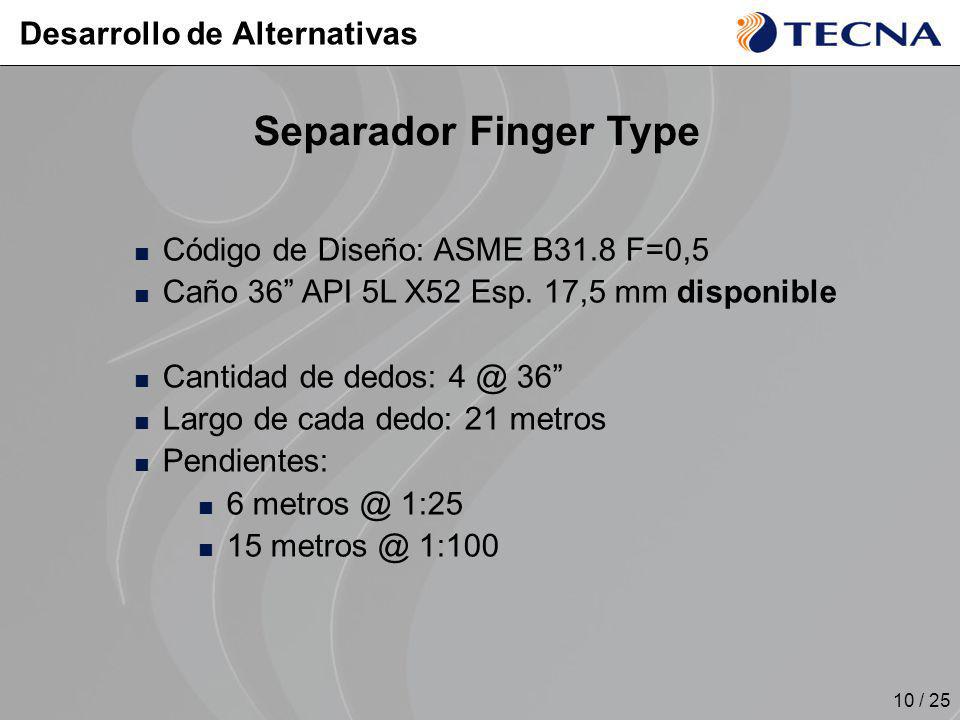

10 10 / 25 Código de Diseño: ASME B31.8 F=0,5 Caño 36 API 5L X52 Esp. 17,5 mm disponible Cantidad de dedos: 36 Largo de cada dedo: 21 metros Pendientes: 6 1: :100 Desarrollo de Alternativas Separador Finger Type

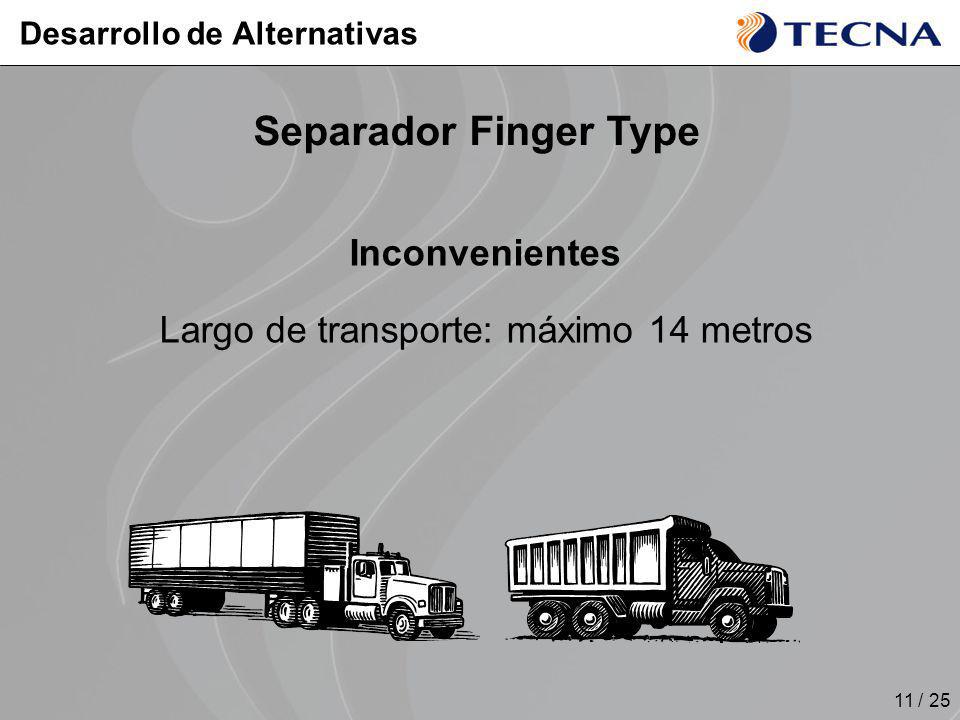

11 11 / 25 Inconvenientes Largo de transporte: máximo 14 metros Desarrollo de Alternativas Separador Finger Type

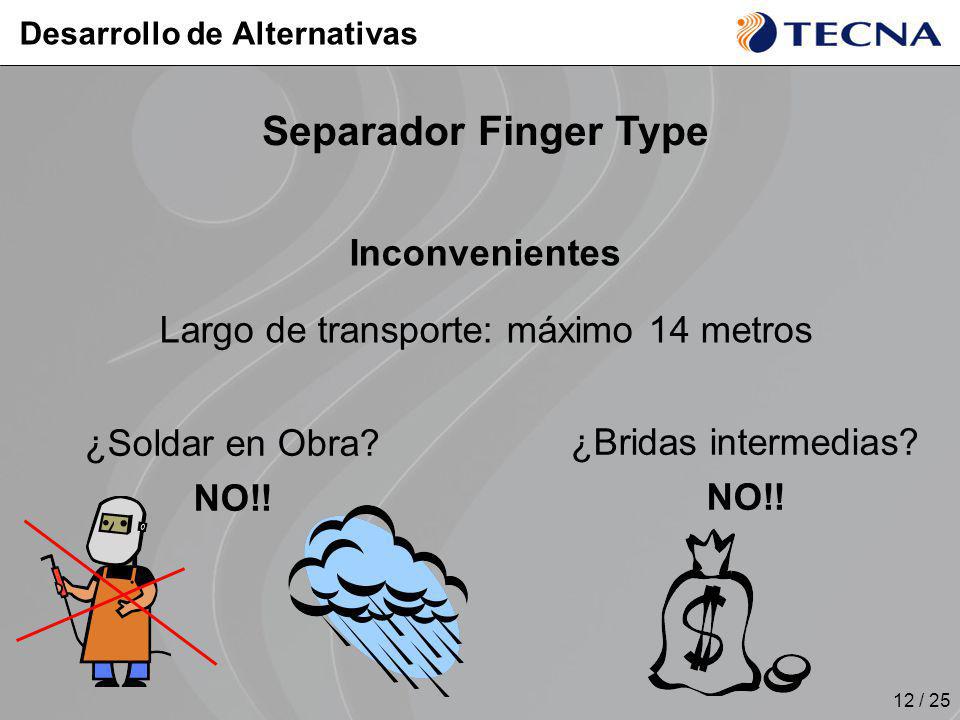

12 12 / 25 ¿Soldar en Obra? NO!! ¿Bridas intermedias? NO!! Desarrollo de Alternativas Inconvenientes Largo de transporte: máximo 14 metros Separador Finger Type

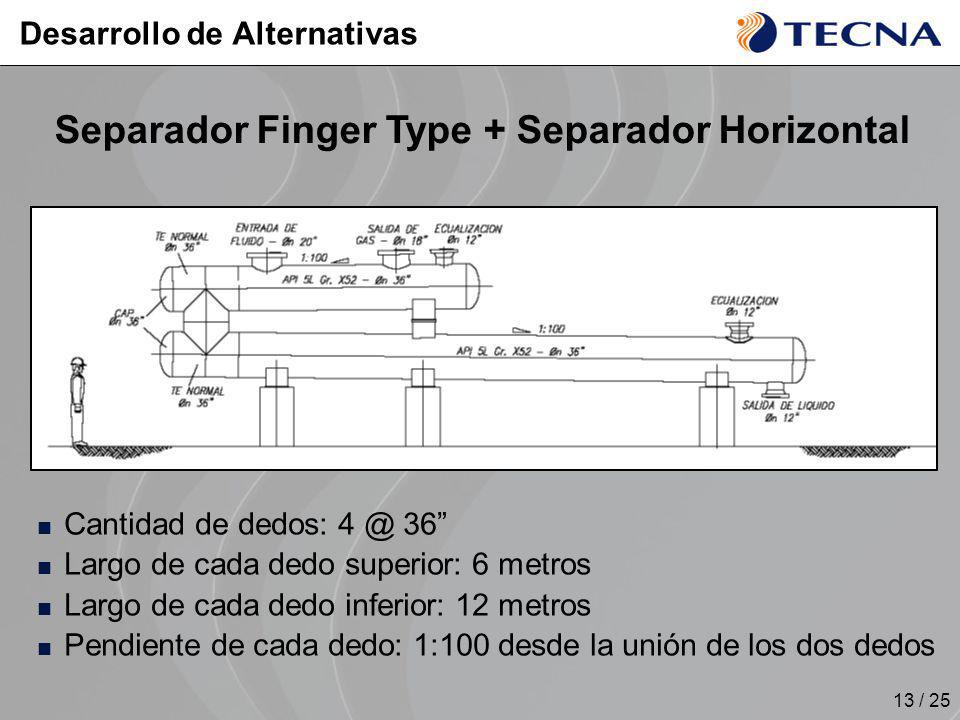

13 13 / 25 Separador Finger Type + Separador Horizontal Cantidad de dedos: 36 Largo de cada dedo superior: 6 metros Largo de cada dedo inferior: 12 metros Pendiente de cada dedo: 1:100 desde la unión de los dos dedos Desarrollo de Alternativas

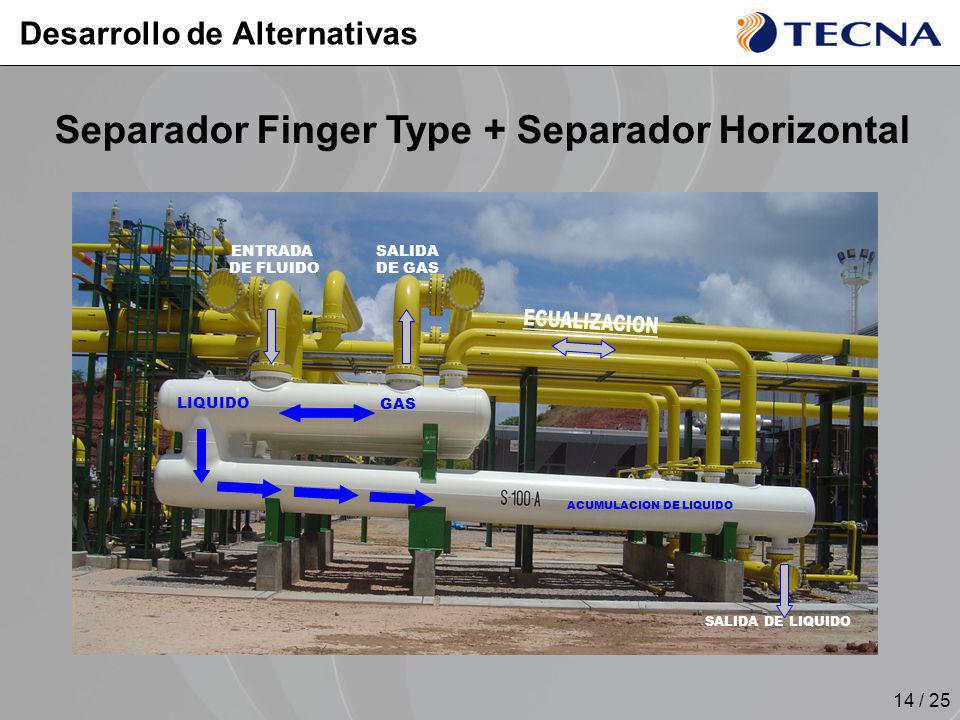

14 14 / 25 ACUMULACION DE LIQUIDO SALIDA DE LIQUIDO ENTRADA DE FLUIDO SALIDA DE GAS GAS LIQUIDO Desarrollo de Alternativas Separador Finger Type + Separador Horizontal

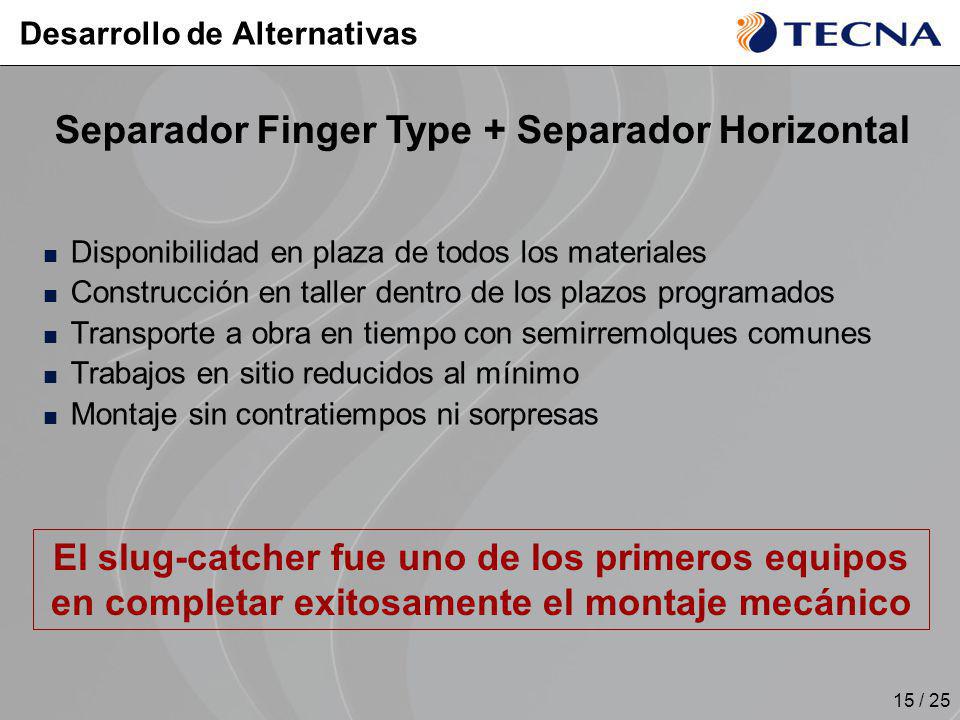

15 15 / 25 Disponibilidad en plaza de todos los materiales Construcción en taller dentro de los plazos programados Transporte a obra en tiempo con semirremolques comunes Trabajos en sitio reducidos al mínimo Montaje sin contratiempos ni sorpresas El slug-catcher fue uno de los primeros equipos en completar exitosamente el montaje mecánico Desarrollo de Alternativas Separador Finger Type + Separador Horizontal

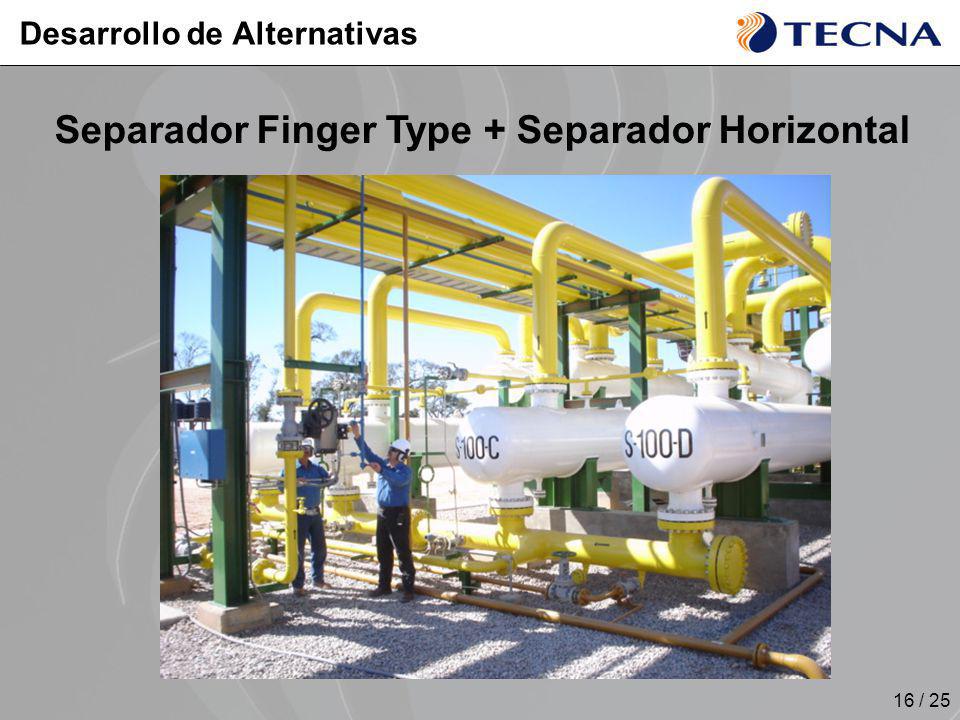

16 16 / 25 Desarrollo de Alternativas Separador Finger Type + Separador Horizontal

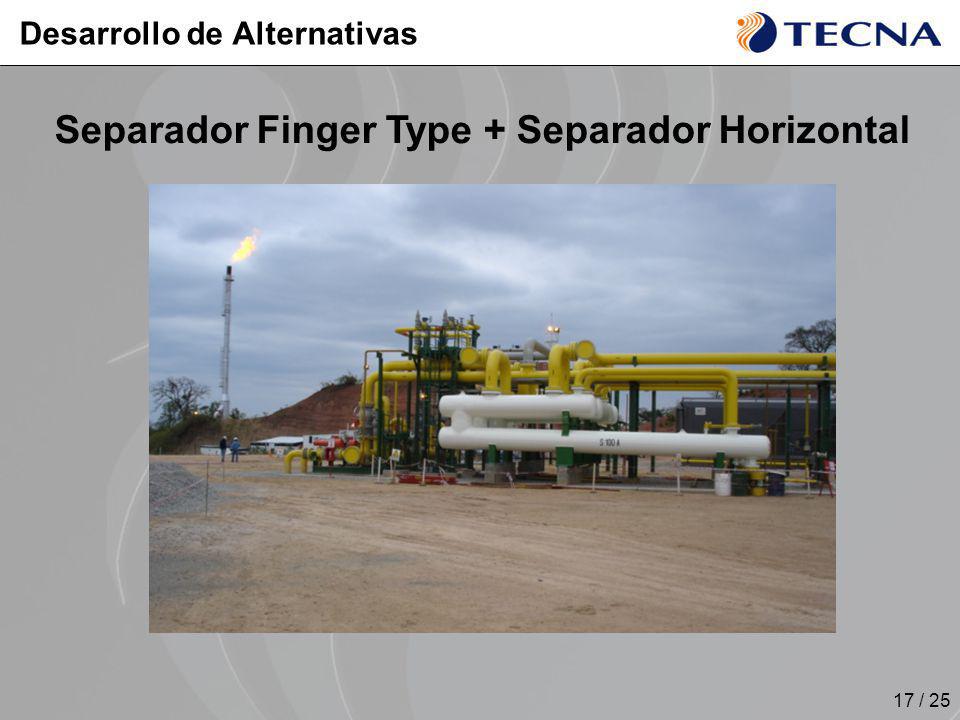

17 17 / 25 Desarrollo de Alternativas Separador Finger Type + Separador Horizontal

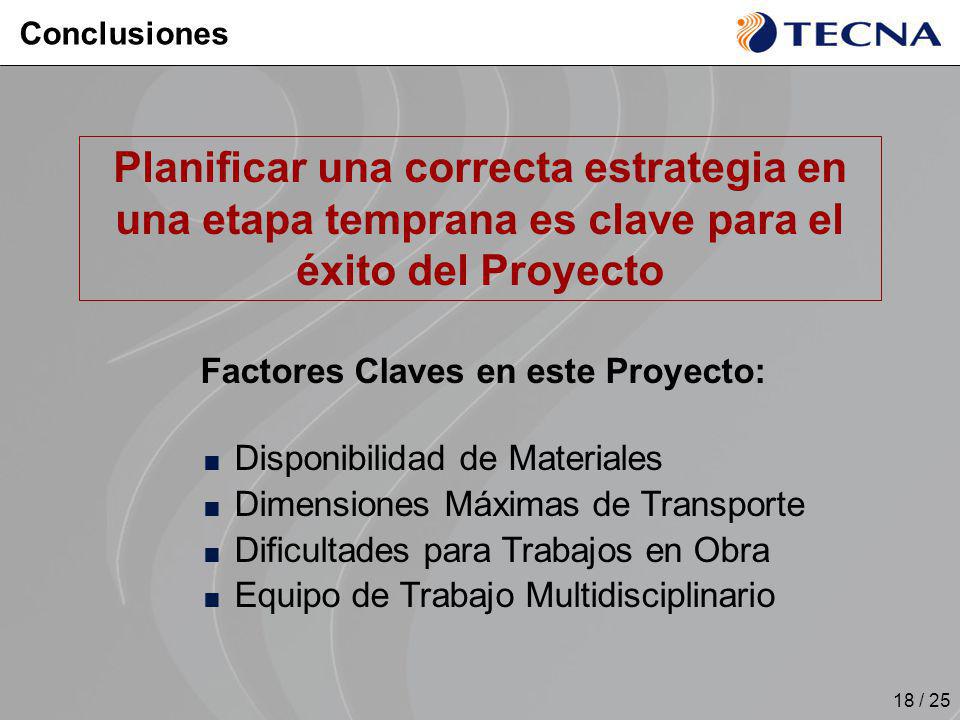

18 18 / 25 Conclusiones Planificar una correcta estrategia en una etapa temprana es clave para el éxito del Proyecto Factores Claves en este Proyecto: Disponibilidad de Materiales Dimensiones Máximas de Transporte Dificultades para Trabajos en Obra Equipo de Trabajo Multidisciplinario

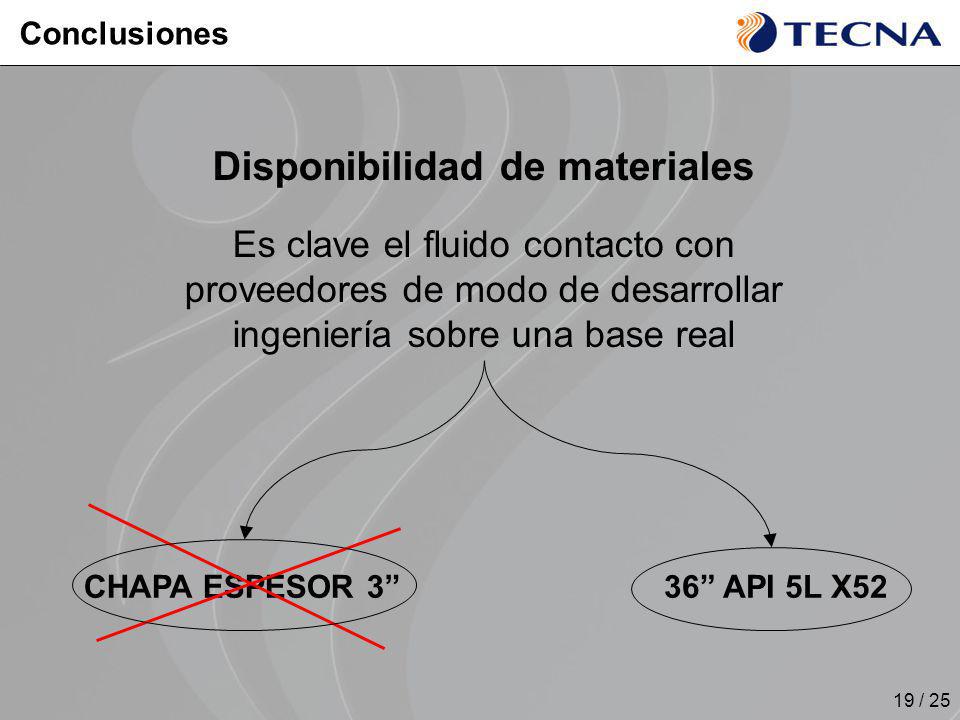

19 19 / 25 Disponibilidad de materiales Es clave el fluido contacto con proveedores de modo de desarrollar ingeniería sobre una base real CHAPA ESPESOR 336 API 5L X52 Conclusiones

20 20 / 25 LARGO MÁXIMO 14 METROS Dimensiones máximas de transporte Para evitar sorpresas, contactar transportistas que hayan realizado la ruta y recorrer el camino uno mismo Conclusiones

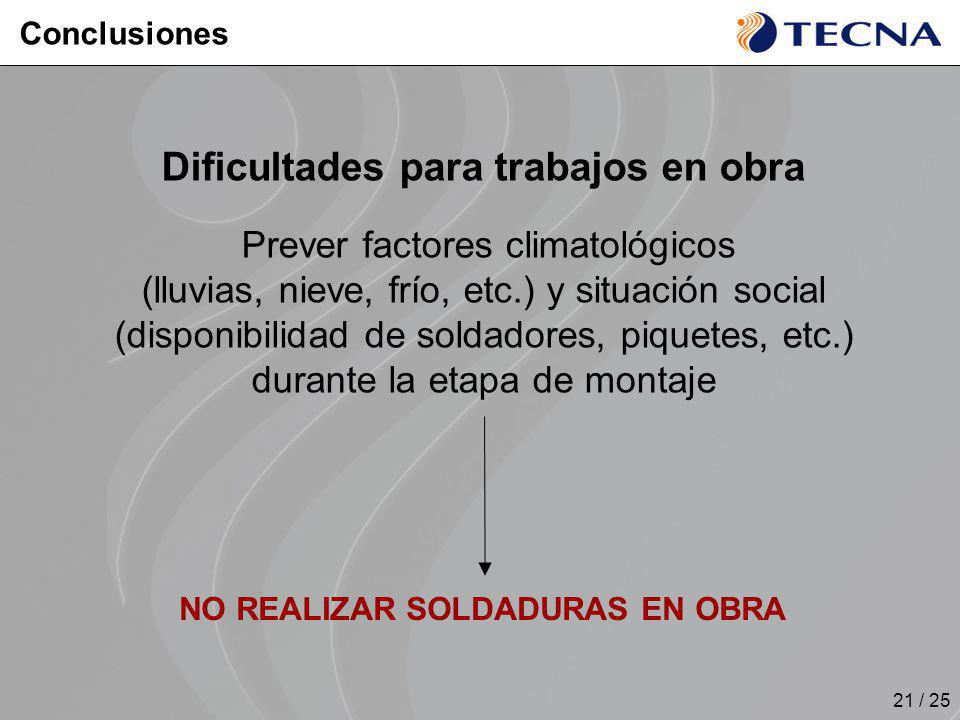

21 21 / 25 Dificultades para trabajos en obra Prever factores climatológicos (lluvias, nieve, frío, etc.) y situación social (disponibilidad de soldadores, piquetes, etc.) durante la etapa de montaje NO REALIZAR SOLDADURAS EN OBRA Conclusiones

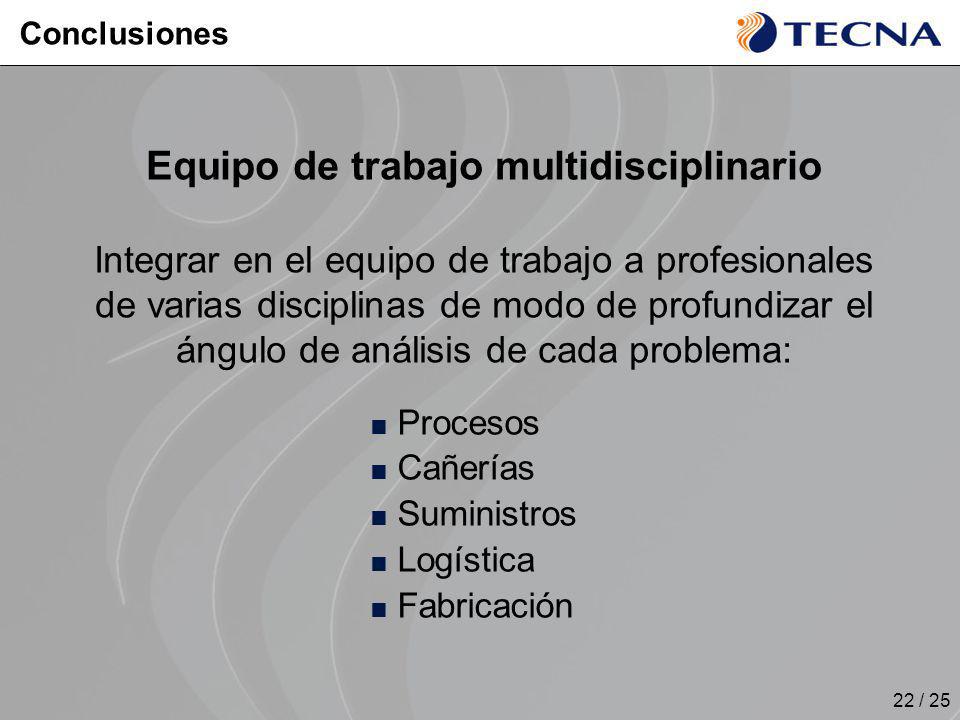

22 22 / 25 Equipo de trabajo multidisciplinario Integrar en el equipo de trabajo a profesionales de varias disciplinas de modo de profundizar el ángulo de análisis de cada problema: Conclusiones Procesos Cañerías Suministros Logística Fabricación

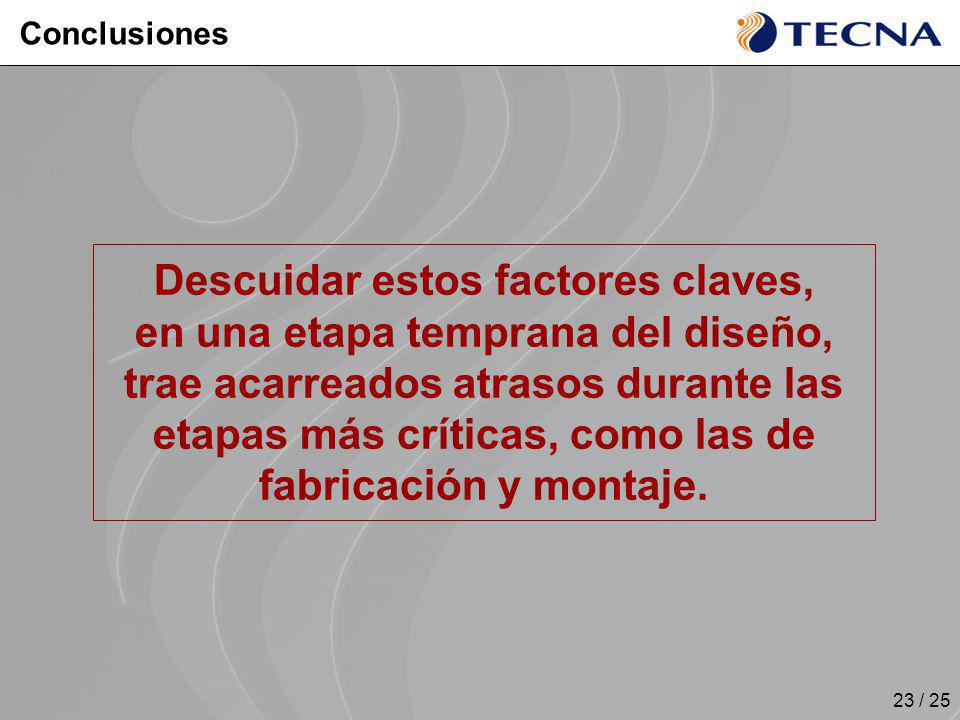

23 23 / 25 Descuidar estos factores claves, en una etapa temprana del diseño, trae acarreados atrasos durante las etapas más críticas, como las de fabricación y montaje. Conclusiones

24 24 / 25 MUCHAS GRACIAS POR SU ATENCION

25 25 / 25 Preguntas y Consultas
