1 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente INENCO UNIVERSIDAD NACIONAL DE SALTA - CONICET

2 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente En general puede tomar tanto un ambiente interior como el ambiente exterior como fuente fría por lo que, respecto del ambiente interior, funcionará como refrigerador o como calefactor. Una bomba de calor es una máquina termodinámica que extrae calor de la fuente fría y lo transfiere a la fuente caliente. Obviamente consume trabajo para hacer esto ( Segundo Principio).

3 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente

4 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente

5 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente

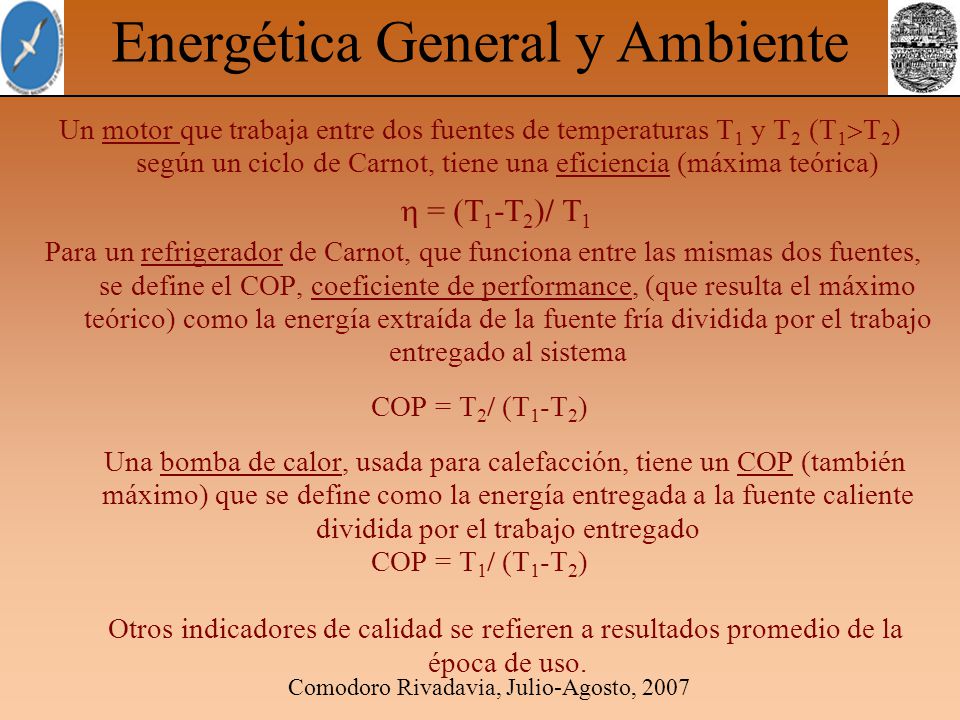

6 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente Un motor que trabaja entre dos fuentes de temperaturas T 1 y T 2 (T 1 T 2 ) según un ciclo de Carnot, tiene una eficiencia (máxima teórica) Para un refrigerador de Carnot, que funciona entre las mismas dos fuentes, se define el COP, coeficiente de performance, (que resulta el máximo teórico) como la energía extraída de la fuente fría dividida por el trabajo entregado al sistema COP = T 2 / (T 1 -T 2 ) Una bomba de calor, usada para calefacción, tiene un COP (también máximo) que se define como la energía entregada a la fuente caliente dividida por el trabajo entregado COP = T 1 / (T 1 -T 2 ) Otros indicadores de calidad se refieren a resultados promedio de la época de uso. = (T 1 -T 2 )/ T 1

7 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente Calor entregado para calefacción Trabajo mecánico entregado COP = Una bomba de calor que opera con un fluido que se puede enfriar de 30 °C a 20 °C y que se usa para calentar agua a 55 °C, puede tener un COP de alrededor de 4. Se recomienda un COP > 3.2 para aire COP > 4.5 para agua

8 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente The Antigua Condominiums, en Ocean City, Maryland, frente al Atlántico. Tiene 14 pisos, 104 condominios de 100 m 2 y 3 penthouses de 180 m 2. El sistema intercambia calor con la tierra mediante un circuito vertical colocado bajo el estacionamiento. Se puede elegir entre calefacción o refrigeración. Capacidad total (HVAC): 222 Tons 1 Ton = 3024 frigorías/hora = 3,5 kWt

9 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente Edificio de Departamentos Beijing Concordia International Laurel Bay y Pine Grove II. Se reemplazó un equipo convencional de aire acondicionado y calentamiento de agua de Ton para familias en la instalación de la Marina en Beaufort.

10 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente Equipos del Proyecto Edificio en Demostrativo China

11 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente Fuentes de las imágenes: National Renewable Energy Laboratory, Colorado, USA Geothermal Education Office, California, USA

12 Comodoro Rivadavia, Julio-Agosto, 2007 Energética General y Ambiente Dra. Graciela Lesino Universidad Nacional de Salta Calle Buenos Aires Salta, Argentina
