1 TRANSICIÓN A LA TDT (RECOMENDACIONES PARA UNA FUTURA NORMA OFICIAL MEXICANA PARA TDT) 55 Semana Nacional de Radio y Televisión México, D.F. Conferencias Técnicas 20 de noviembre de 2013 Ing. Marco A. Delgado Merchan RADIOPRO

2 El 2 de julio de 2004 se publico el Acuerdo por el que se Adopta el Estándar Tecnológico de Televisión Digital Terrestre y se Establece la Política para la Transición a la Televisión Digital Terrestre en México y 9 años después y 2 antes del apagón analógico todavía no existe una Norma Oficial Mexicana que regule este servicio ANTECEDENTES

3 COMITÉ CONSULTIVO NACIONAL DE NORMALIZACIÓN DE TELECOMUNICACIONES I Temas a ser iniciados y desarrollados como normas B. Temas reprogramados B.2) Que no han sido publicados SUBCOMITÉ DE RADIODIFUSIÓN 1. Especificaciones y requerimientos para la instalación y operación de estaciones de radiodifusión de televisión digital terrestre (TDT). Objetivo: Definir las especificaciones técnicas con que pueden operar las estaciones de televisión digital terrestre y el establecimiento de criterios de protección a las estaciones que se encuentren en operación. Así como incorporar en la norma, precisiones en las definiciones y términos empleados, además de introducir disposiciones administrativas que permitan la simplificación de trámites. Año en que se inscribió por primera vez: Programa Nacional de Normalización del año PROGRAMA NACIONAL DE NORMALIZACIÓN 2013

4 COMITÉ CONSULTIVO NACIONAL DE NORMALIZACIÓN DE SEGURIDAD AL USUARIO, INFORMACIÓN COMERCIAL Y PRÁCTICAS DE COMERCIO SUBCOMITÉ DE INFORMACIÓN COMERCIAL I. Temas a ser iniciados y desarrollados como normas Anteproyecto de Norma Oficial Mexicana, Características de los aparatos de televisión para proyectar la señal recibida con la transmisión digital terrestre. Objetivo: Establecer las características que deben tener los aparatos de televisión para funcionamiento con el estándar A/53 de ATSC para proyectar la señal recibida con la transmisión digital terrestre. Año en que se inscribió por primera vez: Programa Nacional de Normalización La NOM se publico en el DOF: 14/10/2013 NORMA Oficial Mexicana NOM-192-SCFI/SCT1-2013, Telecomunicaciones-Aparatos de televisión y decodificadores-Especificaciones. PROGRAMA NACIONAL DE NORMALIZACIÓN 2013

5 Conforme al estándar ATSC A/53 (canal 6 MHz, modulación 8VSB, codificación de video MPEG2) y sus mejoras y desarrollos Tales como el ATSC A/72 (codificación de video avanzada H.264) y ATSC A/153 (televisión móvil) Otros estándares relacionados: ATSC A/65 (guía electrónica de programación) ATSC A/110 (estándar para la sincronización de varios transmisores) ATSC A/111 (diseño de redes de múltiples transmisores sincronizados) Características de la señal Fuente: Fuente ATSC

6 Banda VHF (canales 7 al 13) Banda UHF (canales 14 al 51) Canales con anchura de banda de 6 MHz (conforme a la recomendación UIT-R BT y la descripción técnica del estándar A/53 de ATSC) Bandas empleadas y normas de emisión Fuente: Acuerdo TDT 2012

7 Un solo programa de televisión para el servicio TDT de televisión fija con calidad HDTV con 1080 líneas entrelazadas (1080e) en una proporción de 16:9 con el estándar ATSC A/53. Múltiples programas para el servicio de TDT para recepción fija, como mínimo un programa con calidad SDTV con 480 líneas entrelazadas (480e) en una proporción de 4:3 o 16:9 con el estándar ATSC A/53. Programas adicionales estándares ATSC A/53 (codificación MPEG2) o ATSC A/72 (codificación H.264) En caso de que se agregue algún recuadro dentro de una transmisión de video con calidad SDTV, el recuadro podrá tener calidad inferior a 480e. Multiprogramación Fuente: Acuerdo TDT 2012

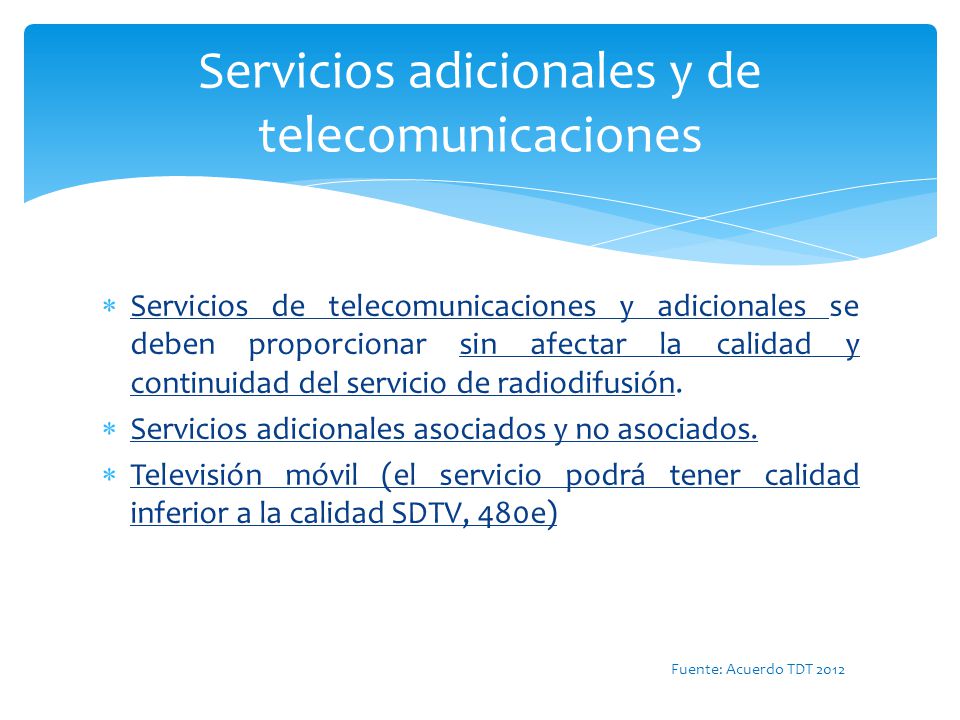

8 Servicios de telecomunicaciones y adicionales se deben proporcionar sin afectar la calidad y continuidad del servicio de radiodifusión. Servicios adicionales asociados y no asociados. Televisión móvil (el servicio podrá tener calidad inferior a la calidad SDTV, 480e) Servicios adicionales y de telecomunicaciones Fuente: Acuerdo TDT 2012

9 Ejemplos de Multiprogramación Canal de 6 MHz / 19.4 Mbps Un programa HDTV Un programa HDTV mas cuatro con calidad SDTV Tres programas SDTV mas servicios adicionales o de telecomunicaciones SERVICIOS ADICIONALES O DE TELECOMUNICACIONES Datos adicionales

10 Equipos transmisores principales (estándares ATSC A/53 (MPEG2), ATSC A/72 (H.264), ATSC A/65 (Guía programática) y ATSC A/153 (televisión movil)) Equipos transmisores complementarios para zonas de sombra (estándares ATSC A/53 (MPEG2), ATSC A/72 (H.264), ATSC A/65 (Guía programática, ATSC A/153 (televisión móvil) y ATSC A/110(estándar para la sincronización de varios transmisores) Equipos transmisores

11 Equipos complementarios de zona de sombra de la TDT en la misma frecuencia autorizada a la estación principal (redes de una sola frecuencia SFN) Excepcionalmente y siempre que no sea técnicamente posible operar en la misma frecuencia, podrá autorizarse la operación temporal en otro canal. Su contorno de servicio no debe superar el contorno de servicio de la estación principal Diseño conforme los estándares ATSC A/110 (estándar para la sincronización de varios transmisores) y ATSC A/111 (diseño de redes de múltiples transmisores sincronizados) Equipos complementarios Fuente: Acuerdo TDT 2012 y NOM-03-SCT1-93

12 Servicio digital - analógico Interferencias Criterio separación en distancia - frecuencia Fuente: Memorándum de entendimiento México- Estados Unidos para TDT

13 Servicio digital - digital Interferencias Criterio separación en distancia - frecuencia Fuente: Memorándum de entendimiento México- Estados Unidos para TDT

14 Co-canal y canales adyacentes Interferencias Criterio señal deseada no deseada Fuente: Memorándum de entendimiento México- Estados Unidos para TDT

15 Canales tabú Interferencias Criterio señal deseada no deseada NC: no considerado Fuente: Memorándum de entendimiento México- Estados Unidos para TDT

16 Criterio separación en distancia - frecuencia Zona Prohibida Nueva asignación valida Nueva asignación invalida Estación a proteger Zona permitida Estación a proteger Nueva asignación invalida (Cumple con la separación en distancia) Nueva asignación valida (cumple con la separación en distancia) Co-canal digital y servicio analógico Canales adyacentes y tabú servicio digital

17 USO EFICIENTE DEL ESPECTRO (banda UHF) Canal digital Canal analógico 30 MHz 6 MHz Asignaciones analógicas de canales en la misma localidad Asignaciones digitales de canales en la misma localidad

18 Medidores en el panel frontal del transmisor Analizador de espectro Analizador de señal vectorial Medidor de potencia Analizador de redes Medidores e instrumentos Fuente: Recomendación realizada por el CONAPPTEL a la COFETEL

19 Potencia del transmisor (medidor de potencia) Desviación de la frecuencia piloto (analizador de espectro o frecuencímetro) Respuesta en frecuencia del canal (analizador de espectro) Frecuencias armónicas (analizador de espectro) Respuesta del sistema o filtro de máscara (analizador de redes) Retardo de grupo (analizador de señal vectorial) Magnitud de error vectorial EVM (analizador de señal vectorial) Relación de error de modulación MER (analizador de señal vectorial) Pruebas de comportamiento Fuente: Recomendación realizada por el CONAPPTEL a la COFETEL

20 Conexión de equipos para pruebas de comportamiento

21 Servicio fijo Contorno de 48 dBu F(50,90) o su equivalente en Longley Rice para la principal ciudad a servir Servicio móvil Contorno de 63 dBu F(50,90) o su equivalente en Longley Rice para el servicio en exteriores Contorno de 83 dBu F(50,90) o su equivalente en Longley Rice para el servicio en interiores Áreas de servicio Fuente: Acuerdo TDT 2012 y recomendaciones CRC

22 Rec. 370 CCIR (curvas F(50,90), F(50,50) y F(50,10)) Método Longley Rice con sus equivalencias a las curvas de la Rec. 370 CCIR (lugares, tiempo y confiabilidad) Calculo con por lo menos 72 radiales con pasos de cálculo cada 500 m Altura de antena receptora 10 m Base de datos topográficos del INEGI (como máximo una separación de 3 segundos geográficos entre muestras) Mapas del INEGI Métodos de predicción de Áreas de servicio Fuente: Acuerdo TDT 2012 y NOM-03-SCT1-93

23 Ejemplo igualación de coberturas analógicas con digitales Área de servicio analógica canal 3, 5 kW de PRA, contornos de 47 dBu (rojo- contorno ciudad principal) y 74 dBu (azul- contorno protegido)

24 Ejemplo igualación de coberturas analógicas con digitales Área de servicio digital canal 49, 200 kW de PRA, contornos de 41 dBu (rojo- contorno Acuerdo TDT 2004) y 48 dBu (azul- contorno Acuerdo TDT 2012)

25 Es necesario vigilar y tomar las medidas necesarias para que cuando se de el apagón analógico se conserven las actuales Áreas de Servicio analógicas, para que no se deje de proporcionar servicio principalmente a las poblaciones ubicadas en el límite de la cobertura. Es necesario incluir en el Registro Público de Concesiones, información mas específica de las estaciones de televisión, tal es el caso de coordenadas de ubicación, altura del centro de radiación, direccionalidad; así como el Área de servicio autorizada. Lo anterior, para poder realizar estudios de interferencia, estudios para nuevos canales, estudios para la modificación de características técnicas de los canales existentes y estudios para el diseño redes de frecuencia única, entre otros. Es necesario elaborar además de una Norma Oficial Mexicana, los formatos e instructivos para realizar los diversos estudios técnicos que se deben presentar ante la autoridad. Es necesario ampliar la banda de enlaces estudio – planta para dar cabida a los nuevos enlaces de los nuevos canales que van a estar operando en una misma localidad. RECOMENDACIONES ADICIONALES

26 Ing. Marco A. Delgado Merchan Perito en telecomunicaciones RADIOPRO ¿PREGUNTAS?
