1 1 REV 3 XIP-500 XIP-270 XIP-240 XIP-220 XIP-130 Plus/Lite XIP-100 Plus/Lite XIP-500 XIP-270 XIP-240 XIP-220 XIP-130 Plus/Lite XIP-100 Plus/Lite Nuevo Línea de Productos XIP Modelos:

2 2 La Empresa

3 3 Compatible con Servicio TDM / PSTN Listo para NGN / IP Interoperabilidad con dispositivos SIP / CU Infraestructura Simple de usar Integra la Corporación Acceso en cualquier lugar - Movilidad Flujo de Comunicaciones Seguridad Corporativa como estandar Configuración (Local & Remota) Herramientas de administración y Monitoreo Administración y Control Beneficios

4 4 Analog Troncales Digital Tronca les Tronca les DATA Diagrama de Aplicación

5 5 XIP puertos 2,5 Us 110 mm 484 mm (19) 236 mm 484 mm (19) 236 mm

6 6 Características Rack 19, con 17 slots para tarjetas de funciones Enlace Digital: 2 E1 con protocolo R2 o ISDN PRI con opción T1 FXS hasta 256/272 extensiones analógicas; FXO hasta 68 líneas Agenda (50 por extensión global) DISA (03 opciones: mañana, tarde y noche) Código de Cuenta (250 cuentas) Ruta de Menor Costo (LCR)(100 opciones) SIP Integrado (16 sitios remotos) Correo de Voz* (96 Extensiones) Protocolo CTI** 1 Puerto WAN - 60* Troncales IP SIP (4 default) 1 Puerto LAN - 100* Extensiones IP (4 default) Certificación Anatel, FCC (USA), NOM México XIP-500 * Licencia opcional en paquetes de 4 ** Licencia opcional por equipo

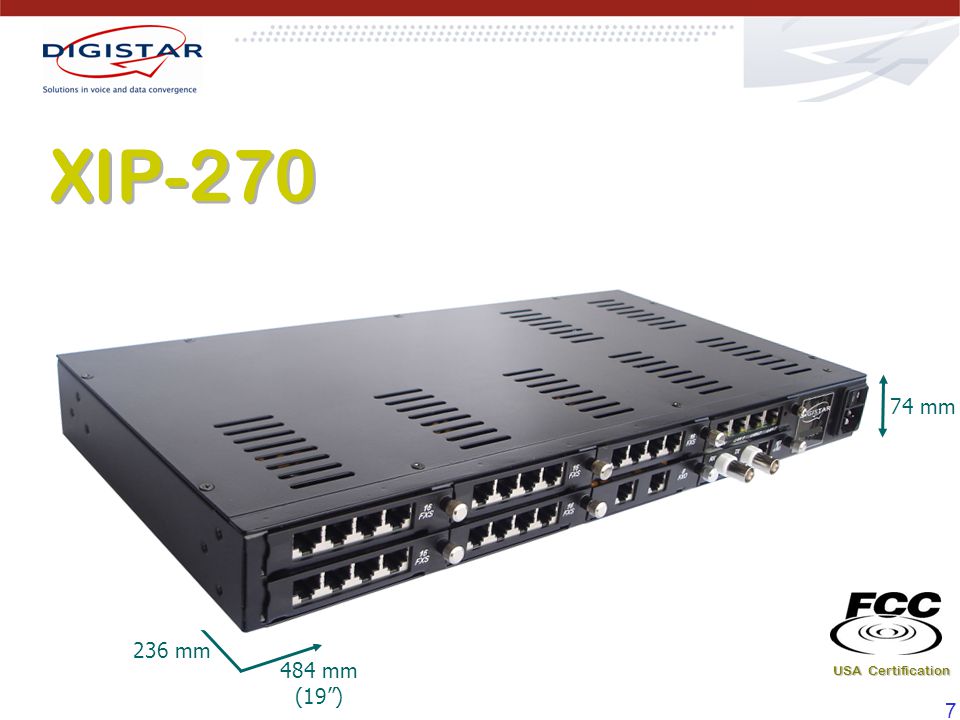

7 7 XIP mm (19) 236 mm 74 mm USA Certification

8 8 Rack 19, con opción para instalación en pared Interfaz Digital: 2 E1 con protocolo R2 o ISDN PRI con opción T1 Agenda (50 por extension global) DISA (03 opciones: mañana, tarde y noche) Código de Cuenta (250 códigos) Ruta de Menor Costo LCR(100 opciones) SIP Integrado (16 sitios remotos) Correo de Voz* (96 Extensiones) Protocolo CTI** 1 Puerto WAN - 60* Troncales IP SIP (4 default) 1 Puerto LAN - 100* Extensiones IP (4 default) Certificación Anatel, FCC (USA), NOM México. * Licencia opcional en paquetes de 4 ** Licencia opcional por equipo Características XIP-270

9 Tarjeta CPU 1 Puerto WAN y 1 Puerto LAN 7 slots para tarjetas de funciones Entrada de Música Externa La interfaz de entrada de música está disponible en el último canal del slot 1 (interfaz de música incluída) extensiones Conectores RJ-45 para hasta 16 extensiones analógicas (FXS). Cada RJ-45 tiene el cableado para 4 canales individuales. La extensión se puede conectar al panel de distrución principal o directamente al teléfono.

10 10 Fuente de Poder Entrada Full-range : 95 a 240 Vac Entrada Full-range : 95 a 240 Vac Protección contra sobre voltaje y transientes. Salida completamente estabilizada para una operation robusta Tarjeta Back-plane Bus de alta velocidad para comunicación inter board/card XIP-270 Conector de la Fuente de Poder

11 11 Tarjeta 16 FXS Tarjeta 16 FXS (extensiones analógicas) 4 conectores RJ-45 4 conectores RJ-45

12 12 Tarjeta 8 FXO Tarjeta 4 FXO Tarjeta 8 FXO Tarjeta 4 FXO Tarjeta 4 u 8 FXO (troncales analógicas) 1 o 2 conectores RJ-45

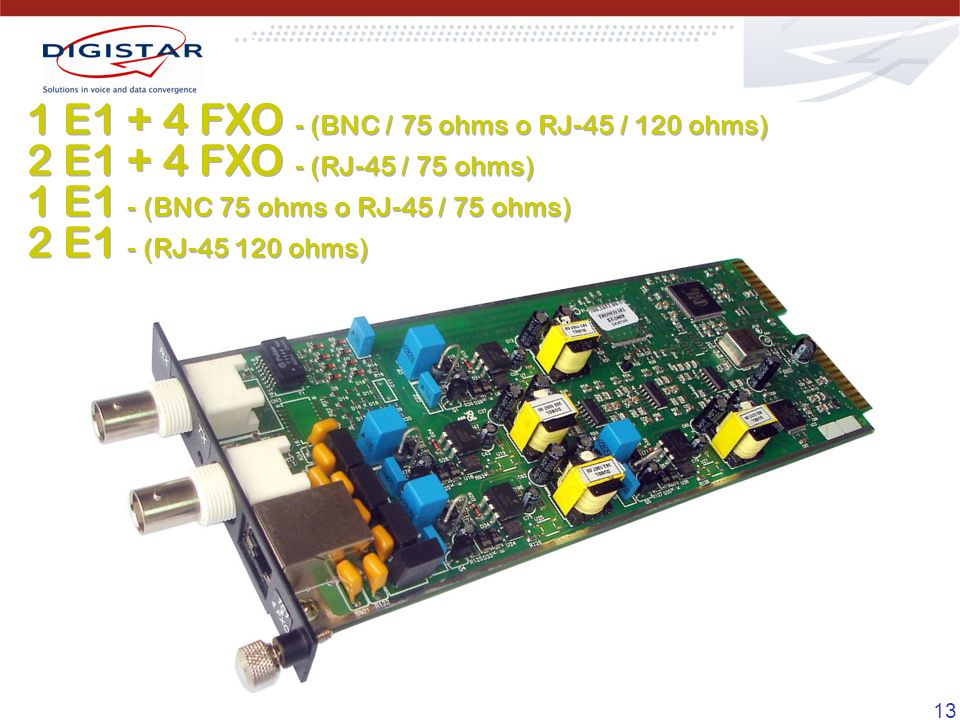

13 13 1 E1 + 4 FXO - (BNC / 75 ohms o RJ-45 / 120 ohms) 2 E1 + 4 FXO - (RJ-45 / 75 ohms) 1 E1 - (BNC 75 ohms o RJ-45 / 75 ohms) 2 E1 - (RJ ohms) 1 E1 + 4 FXO - (BNC / 75 ohms o RJ-45 / 120 ohms) 2 E1 + 4 FXO - (RJ-45 / 75 ohms) 1 E1 - (BNC 75 ohms o RJ-45 / 75 ohms) 2 E1 - (RJ ohms)

14 14 Máximo Tarjetas por chasis Slot Máximo puertos por chasis 16 FXS 71 a FXO 71 a FXO 71 a E E1 + 4 FXO E E1 + 4 FXO 1764 Modularidad XIP-270

15 15 Configuración Mínima (sin tarjetas instaladas) 8 puertos 4 troncales IP 4 Extensiones IP Maximo FXS 112 extensiones Troncales E1: 60 troncales (2xE1) Máximo IP 160 puertos 60 troncales IP 100 Extensiones IP FXS – Extensiones Analógicas: : FXO – Troncales Analógicas: E1 – Troncales Digitales: SLOT 1 SLOT 2 SLOT 3 SLOT 5 SLOT 6 SLOT 7 SLOT 4 XIP FXS 1 E1 1 E1 + 4 FXO 4/8 FXO 16 FXS 2 E1 4/8 FXO 16 FXS 4/8 FXO 2 E1 + 4 FXO 4/8 FXO Configurador XIP-270

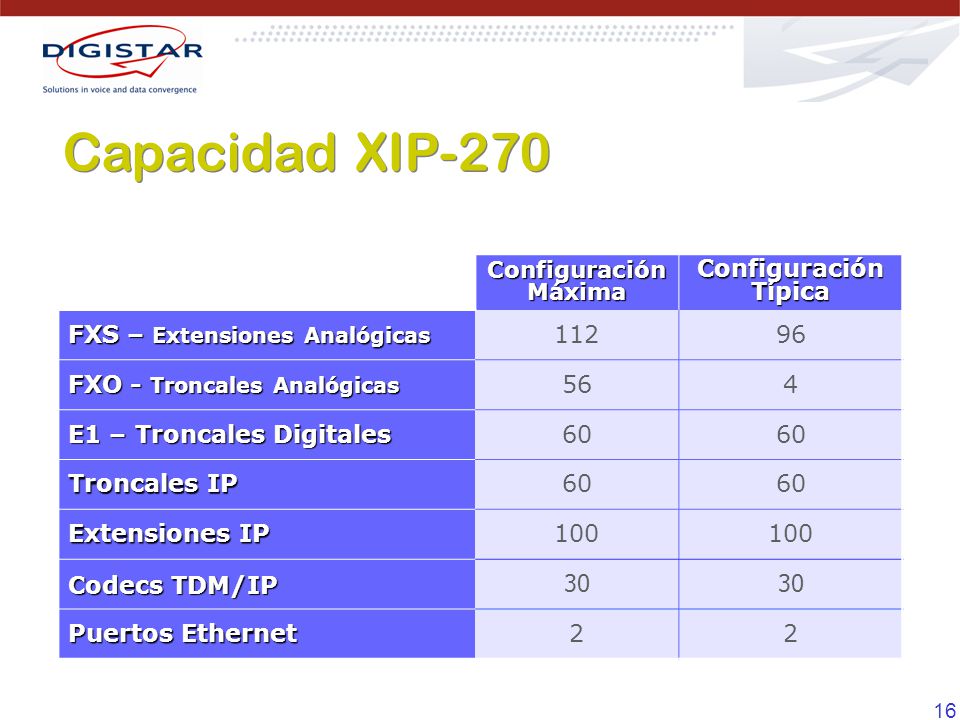

16 16 Configuración Máxima Configuración Típica FXS – Extensiones Analógicas FXO - Troncales Analógicas 564 E1 – Troncales Digitales 60 Troncales IP 60 Extensiones IP 100 Codecs TDM/IP 30 Puertos Ethernet 22 Capacidad XIP-270

17 17 Llamada de FXS a FXS Llamada de FXS a troncal PSTNLlamada de Extensión IP (WAN) a troncal PSTNLlamada de Extensión IP (LAN) a FXS Llamada de Extensión IP (LAN) a Troncal IP ( WAN) Llamada de Extensión IP (LAN) a Troncal PSTNLlamada de FXS a troncal IP (WAN)Llamada de Extensión IP a Extensión IP Canales de Comunicación TDM IP 30 PSTN IP FXS 112 E1/FXO 68 WAN 60 LAN 100 XIP-270

18 18 XIP slots para tarjetas de funciones (FXS, FXO o E1).5 slots para tarjetas de funciones (FXS, FXO o E1). Interfaz Digital : 1E1 protocolo señalización R2 Digital o ISDN PRI.Interfaz Digital : 1E1 protocolo señalización R2 Digital o ISDN PRI. Correo de Voz *.Correo de Voz *. SIP Integrado *.SIP Integrado *. Protocolo CTI** 1 puerto WAN con hasta 60 troncales IP SIP* (4 default).1 puerto WAN con hasta 60 troncales IP SIP* (4 default). 1 puerto LAN con hasta 100 extensiones IP* (4 default).1 puerto LAN con hasta 100 extensiones IP* (4 default). ** Licencia opcional en paquete de 4 ** Licencia opcional por equipo

19 19 Máximo tarjetas por chasis Slot Máximo puertos por chasis 16 FXS 51 a FXO 51 a FXO 51 a E E1 + 4 FXO 1534 Modularidad XIP-240

20 20 Máximo 1 E1: 30 Troncales Troncales Máximo FXO + E1 66 troncales Máximo FXS 80 extensiones Configuración (sin tarjetas instaladas) 8 puertos 4 troncales IP 4 extensiones IP Máximo FXO 40 Troncales SLOT 1 SLOT 2 SLOT 3 SLOT 4 SLOT 5 XIP-270 FXS – Extensiones Analógicas: FXO – Troncales Analógicas : E1 – Troncales Digitales: FXS 1 E1 1 E1 + 4 FXO 4/8 FXO 16 FXS 2 1 4/8 FXO Configurador XIP-240 XIP-240 Máximo IP 160 puertos 60 troncales IP 100 extensiones IP

21 21 Configuración Máxima Configuración Típica FXS – Extensión Analógica 8064 FXO – Troncal Analógica 404 E1 – Troncal Digital 30 Troncal IP SIP 60 Extensión IP 100 Codecs TDM/IP 30 Puertos Ethernet 22 Capacidad XIP-240

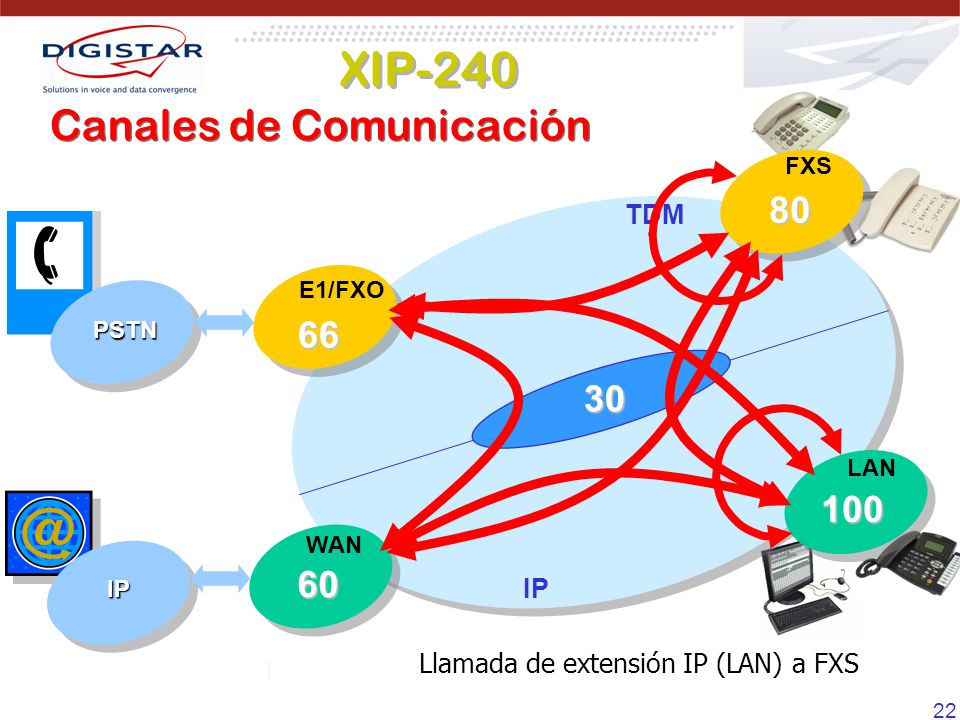

22 22 Llamada de FXS a troncal IP (WAN) Llamada de Extension IP (LAN) a troncal IP ( WAN) Llamada de XS a FXSLlamada de Extension Ip a Extension IP ExtensionLlamada de Extension IP (LAN) a troncal PSTNLlamada de Extension IP (WAN) a troncal PSTNLlamada de FXS a troncal PSTN Llamada de extensión IP (LAN) a FXS Canales de Comunicación TDM IP 30 PSTN IP FXS 80 E1/FXO 66 WAN 60 LAN 100 XIP-240

23 23 XIP-220

24 mm 65 mm 220 mm XIP-130 Plus (XT-74 IP) 226 puertos

25 25 7 slots para tarjetas de funciones (FXS o FXO)7 slots para tarjetas de funciones (FXS o FXO) E1 protocolo de señalización R2 Digital o ISDN PRIE1 protocolo de señalización R2 Digital o ISDN PRI DISA (3 opciones: mañana, afternoon and night)DISA (3 opciones: mañana, afternoon and night) Agenda (50 por extension global)Agenda (50 por extension global) Código de Cuenta (250 códigos)Código de Cuenta (250 códigos) Ruta de Menor Costo LCR (100 opciones)Ruta de Menor Costo LCR (100 opciones) Correo de Voz *Correo de Voz * Protocolo CTI **Protocolo CTI ** SIP IntegradoSIP Integrado 1 puerto WAN con hasta 60 troncales IP SIP* (4 default)1 puerto WAN con hasta 60 troncales IP SIP* (4 default) 1 puerto LAN con hasta 100 extensiones IP* (4 default)1 puerto LAN con hasta 100 extensiones IP* (4 default) Características * Licencia opcional en paquete de 4 ** Licencia opcional por equipo XIP-130 Plus

26 26 XIP-130 WAN Programación y configuración WEB Operación y monitoreo por MesaMP 60 Extensiones IP (4 default). Registro de Cliente SIP Clientes IP, PPPoE o DHCP Router, Firewall, QoS, etc. WAN Programación y configuración WEB Operación y monitoreo por MesaMP 60 Extensiones IP (4 default). Registro de Cliente SIP Clientes IP, PPPoE o DHCP Router, Firewall, QoS, etc. Mother Board PABX IP y Digital Mother Board PABX IP y Digital E1/PRI - Digital (Default) 30 Canales Digitales Señalización E1 R2 digital o ISDN PRI E1/PRI - Digital (Default) 30 Canales Digitales Señalización E1 R2 digital o ISDN PRI Modularidad 7 slots para tarjetas FXS/FXO Modularidad 7 slots para tarjetas FXS/FXO LAN Programación y configuración por navegador. Operación y monitoreo por MesaMP Permite autenticar hasta 100 Extensiones IP, con Servidor SIP (default 4) Servidor DHCP, NAPT, VPN LAN Programación y configuración por navegador. Operación y monitoreo por MesaMP Permite autenticar hasta 100 Extensiones IP, con Servidor SIP (default 4) Servidor DHCP, NAPT, VPN Fuente de Poder Full-range AC (95 a 240 Vac) Fuente de Poder Full-range AC (95 a 240 Vac) XIP- 130 Plus

27 27 Tarjeta 4 FXS 4 extensiones analógicas 105 mm 32 mm Modularidad

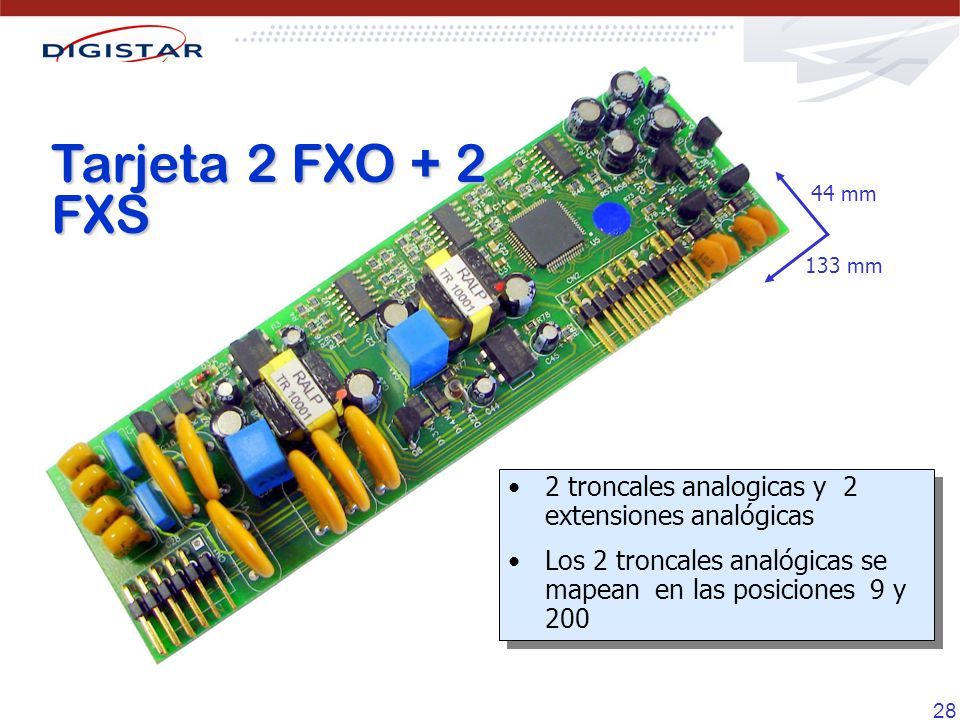

28 28 Tarjeta 2 FXO + 2 FXS 133 mm 44 mm 2 troncales analogicas y 2 extensiones analógicas Los 2 troncales analógicas se mapean en las posiciones 9 y troncales analogicas y 2 extensiones analógicas Los 2 troncales analógicas se mapean en las posiciones 9 y 200

29 29 Tarjeta 10 FXS 130 mm 97 mm Entrada para Audio y música Puede ser conectado a cualquier dispositivo de audio. Entrada para Audio y música Puede ser conectado a cualquier dispositivo de audio. 10 extensiones analógicas

30 30 6 troncales analógicas Interfaz E1 no disponible cuando se instala esta tarjeta. 6 troncales analógicas Interfaz E1 no disponible cuando se instala esta tarjeta. Entrada de Audio para música Tarjeta 6 FXO 130 mm 90 mm

31 31 Maximo tarjetas por chasis Slot Máximo puertos por chasis 4 FXS 61 a FXO + 2 FXS FXS FXO 176 Modularidad Configuración base: 1 E1, 4 Extensiones IP y 4 Troncales IP SIP XIP-130 Plus

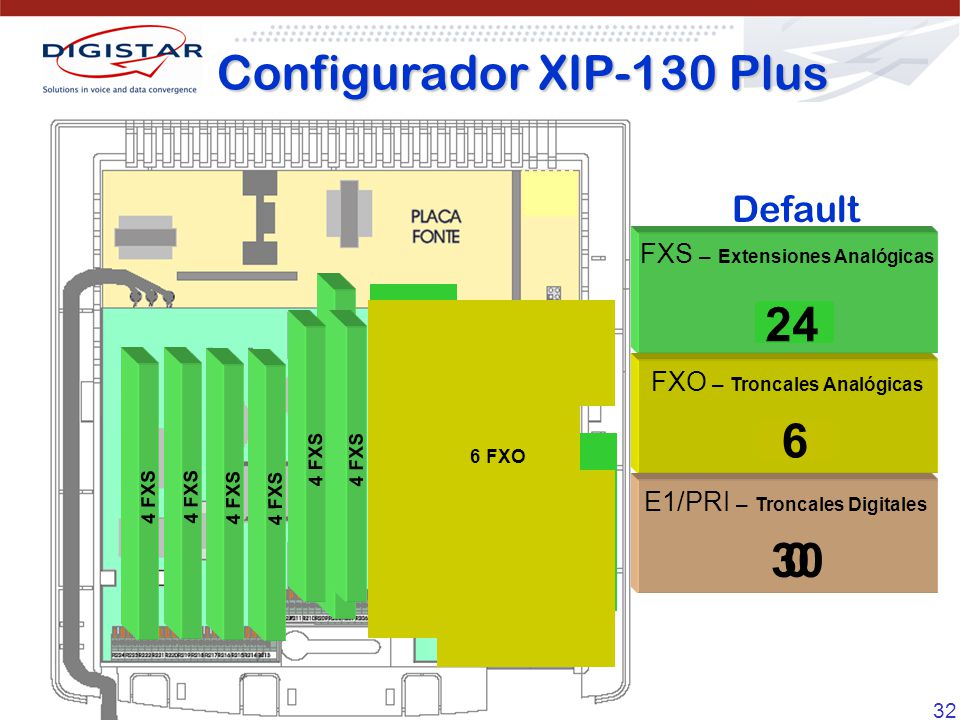

32 32 2 FXO e 2 FXS Card 4 FXS FXS – Extensiones Analógicas FXO – Troncales Analógicas E1/PRI – Troncales Digitales FXS 12 4 FXS 16 4 FXS FXS Configurador XIP-130 Plus Default 6 FXO 4 FXS

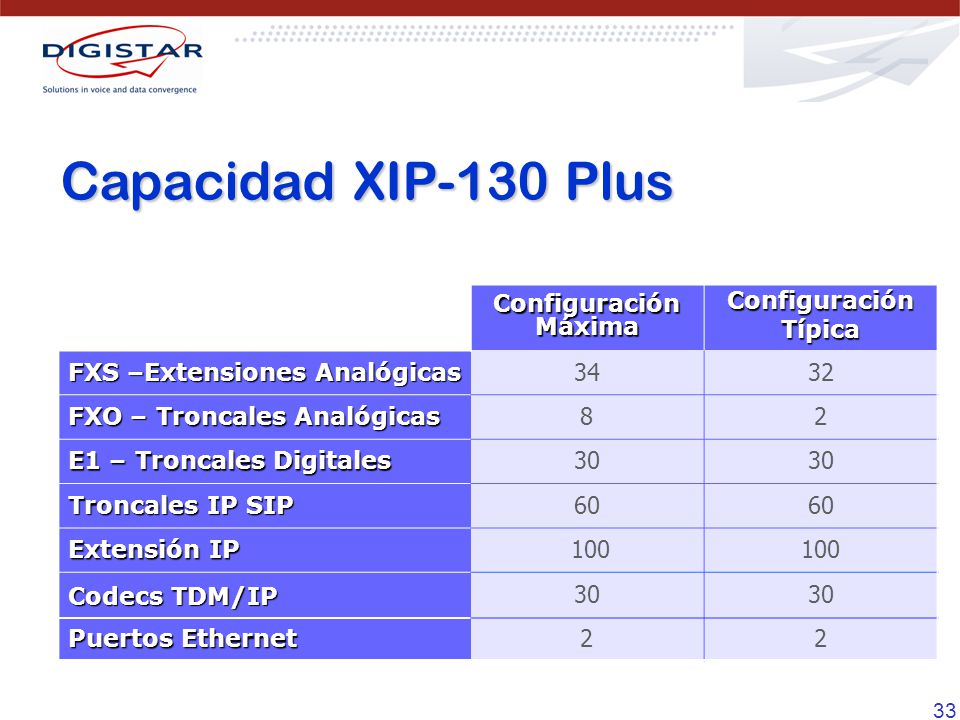

33 33 Configuración Máxima ConfiguraciónTípica FXS –Extensiones Analógicas 3432 FXO – Troncales Analógicas 82 E1 – Troncales Digitales 30 Troncales IP SIP 60 Extensión IP 100 Codecs TDM/IP 30 Puertos Ethernet 22 Capacidad XIP-130 Plus

34 34 Llamada de Extensión IP (LAN) a FXSLlamada de FXS a troncal PSTN Llamada de FXS a troncal IP (WAN) Llamada de extensión IP (LAN) a troncal PSTNLlamada de FXS a FXS Llamada de extension IP(LAN) a troncal IP (WAN) Llamada de extensión IP a extensión IP Llamada de extensión IP (WAN) a troncal PSTN Canales de Comunicación TDM IP 30 PSTN IP FXS 34 E1/FXO 32 WAN 60 LAN 100 XIP- 130 Plus

35 35 7 slots para tarjetas de funciones (FXS o FXO)7 slots para tarjetas de funciones (FXS o FXO) E1 protocolo de señalización R2 Digital o ISDN PRIE1 protocolo de señalización R2 Digital o ISDN PRI DISA (3 opciones: mañana, tarde y noche)DISA (3 opciones: mañana, tarde y noche) Agenda (50 por extensión global)Agenda (50 por extensión global) Código de Cuenta (250 códigos)Código de Cuenta (250 códigos) Ruta de Menor Costo LCR (100 opciones)Ruta de Menor Costo LCR (100 opciones) Correo de Voz *Correo de Voz * Protocolo CTI **Protocolo CTI ** SIP IntegradoSIP Integrado 1 puerto WAN con hasta 20 troncales IP SIP (4 default)1 puerto WAN con hasta 20 troncales IP SIP (4 default) 1 puerto LAN con hasta 20 extensiones IP (4 default)1 puerto LAN con hasta 20 extensiones IP (4 default) XIP-130 Lite (XT-74 IP) 130 puertos Characteristics ** Licencia opcional en paquete de 4 ** Licencia opcional por equipo

36 36 E1/PRI – Líneas Digitales (Default) 30 Líneas Digitales (E1 R2 digital/ISDN PRI). E1/PRI – Líneas Digitales (Default) 30 Líneas Digitales (E1 R2 digital/ISDN PRI). Slots 7 slots para configuración de Extensiones y Líneas Analógicas. Slots 7 slots para configuración de Extensiones y Líneas Analógicas. FXO – Líneas Analógicas (Default) 2 Líneas Analógicas (FXO). Permite líneas DTMF y FSK. FXO – Líneas Analógicas (Default) 2 Líneas Analógicas (FXO). Permite líneas DTMF y FSK. XIP-130 Lite FXS – Extensión Analógica (Default) 2 Extensiones Analógicas - FXS. Sin energía AC externa la Extension 200 se conecta directamente a la línea analógica 2. FXS – Extensión Analógica (Default) 2 Extensiones Analógicas - FXS. Sin energía AC externa la Extension 200 se conecta directamente a la línea analógica 2. WAN Programación y configuración WEB Operación y monitoreo por MesaMP Permite autenticar hasta 20 troncales IP SIP (default). Cliente SIP Register Cliente IP, PPPoE o DHCP Router, Firewall, QoS, etc. WAN Programación y configuración WEB Operación y monitoreo por MesaMP Permite autenticar hasta 20 troncales IP SIP (default). Cliente SIP Register Cliente IP, PPPoE o DHCP Router, Firewall, QoS, etc. LAN Conexión LAN RJ-45 Programación y configuración por navegador Operación y monitoreo por MesaMP Permite autenticar hasta 20 extensiones IP, con Servidor SIP (default) Servidor DHCP, NAPT, VPN LAN Conexión LAN RJ-45 Programación y configuración por navegador Operación y monitoreo por MesaMP Permite autenticar hasta 20 extensiones IP, con Servidor SIP (default) Servidor DHCP, NAPT, VPN Fuente de Poder Entrada Full Range AC – 95 a 240 AC Volts. Estabilizada y protegida contra transientes y oscilaciones de la energía externa de CA. Fuente de Poder Entrada Full Range AC – 95 a 240 AC Volts. Estabilizada y protegida contra transientes y oscilaciones de la energía externa de CA. Motherboard Integra todas las funciones y facilidades the Digital, analog and IP Services. Motherboard Integra todas las funciones y facilidades the Digital, analog and IP Services.

37 37 Tarjeta 4 FXS 4 extensiones analógicas. Acepta teléfonos analógicos DC / MF con identificador de llamada. Permite el uso de hasta 6 tarjetas. 4 extensiones analógicas. Acepta teléfonos analógicos DC / MF con identificador de llamada. Permite el uso de hasta 6 tarjetas. 105 mm 32 mm Modularidad – Tarjeta de Funciones

38 38 Tarjeta 2 FXO + 2 FXS 133 mm 44 mm 2 troncales analógicas y 2 extensiones analógicas. Las 2 troncales analógicas son mapeadas en las posiciones 9 y troncales analógicas y 2 extensiones analógicas. Las 2 troncales analógicas son mapeadas en las posiciones 9 y 200 Modularidad – Tarjetas de Funciones

39 39 Tarjeta 10 FXS Tarjeta 10 FXS 130 mm 97 mm Tarjeta con 10 extensiones analógicas. Acepta teléfonos analógicos DC/MF con identificador de llamada. Tarjeta con 10 extensiones analógicas. Acepta teléfonos analógicos DC/MF con identificador de llamada. Entrada de Música Externa. Permite instalar dispositivos portátiles de música para música o mensajes institucionales de la compañía. Entrada de Música Externa. Permite instalar dispositivos portátiles de música para música o mensajes institucionales de la compañía. Salida de Grabación Externa. Grabación de Conversaciones para llamadas internas o externas. Se conecta a la tarjeta de audio de la PC. Salida de Grabación Externa. Grabación de Conversaciones para llamadas internas o externas. Se conecta a la tarjeta de audio de la PC.

40 40 Los puertos de entrada y salida de música/audio funcionan de la misma forma que en la tarjeta 10 FXS. Tarjeta con 06 troncales analógicas, utilizada para expansión cuando no se usa la interfaz 1E1/PRI. 6 FXO Card 6 FXO Card 130 mm 90 mm

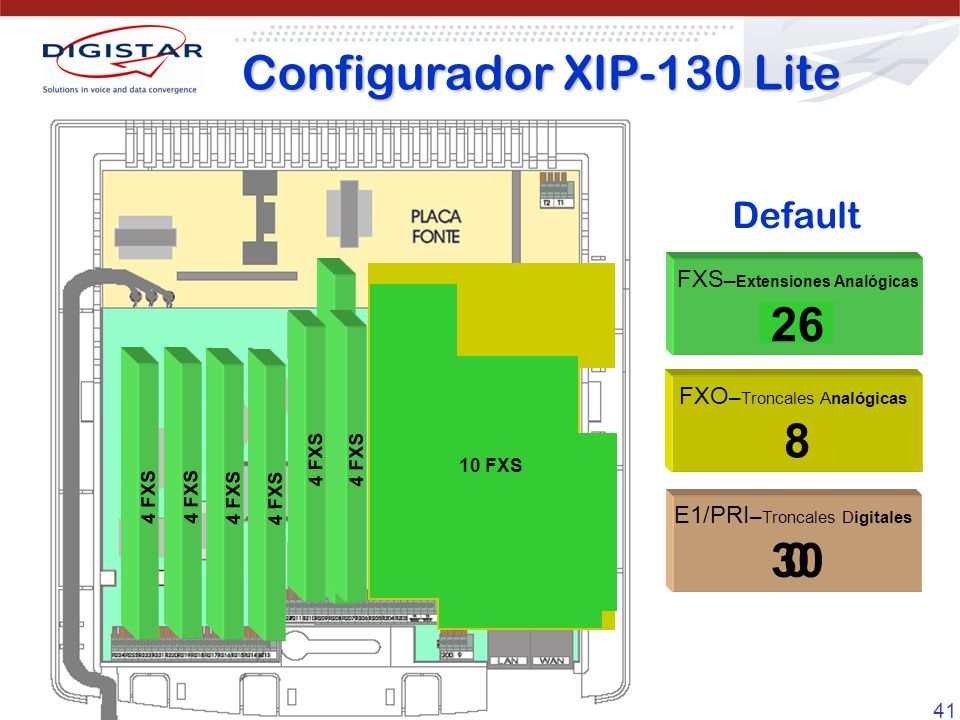

41 41 6 FXO Card 2 FXO and 2 FXS Card 4 FXS FXS – Extensiones Analógicas FXO – Troncales Analógicas E1/PRI – Troncales Digitales FXS 10 4 FXS 14 4 FXS 18 4 FXS 22 4 FXS FXS Configurador XIP-130 Lite Default

42 42 Llamada de Troncal IP SIP (WAN) a Troncal PSTN Llamada de Extensión Analógica a Troncal PSTN Llamada de Extension IP a Troncal IP SIP (WAN) Llamada de Extension IP (LAN) a FXS Llamada de Extensión Analógica a Troncal IP SIP (WAN) Llamada de Extensión IP (LAN) a Troncal PSTN Llamada de Extensión Analógica a Extensión Analógica Llamada de Extensión IP (LAN) a Extensión IP (LAN) Canales de Comunicación TDM IP 04 PSTN IP FXS 36 E1/FXO 34 WAN 20 LAN 20 XIP-130 Lite

43 43 Configuración Máxima Configuración Típica FXS – Extensiones Analógicas 3634 FXO – Troncales Analógicas 104 E1 – Troncales Digitales 30 Troncales IP 20 Extensiones IP 20 Codecs TDM/IP 44 Puertos Ethernet 22 Capacidad XIP-130 Lite

44 44 XIP-100 Plus (XT-44 IP) 196 puertos 7 slots para tarjetas de funciones (FXS o FXO)7 slots para tarjetas de funciones (FXS o FXO) DISA (3 opciones: mañana, tarde y noche)DISA (3 opciones: mañana, tarde y noche) Agenda (50 por extensión global)Agenda (50 por extensión global) Códigos de Cuenta (250 códigos)Códigos de Cuenta (250 códigos) Ruta de Menor Costo LCR (100 opciones)Ruta de Menor Costo LCR (100 opciones) Correo de Voz *Correo de Voz * Protocolo CTI **Protocolo CTI ** SIP IntegradoSIP Integrado 1 Puerto WAN con hasta 60 troncales IP SIP* (4 default)1 Puerto WAN con hasta 60 troncales IP SIP* (4 default) 1 Puerto LAN con hasta 100 extensiones IP* (4 default)1 Puerto LAN con hasta 100 extensiones IP* (4 default) * Licencia opcional en paquetes de 4 ** Licencia opcional por equipo Caracteristicas

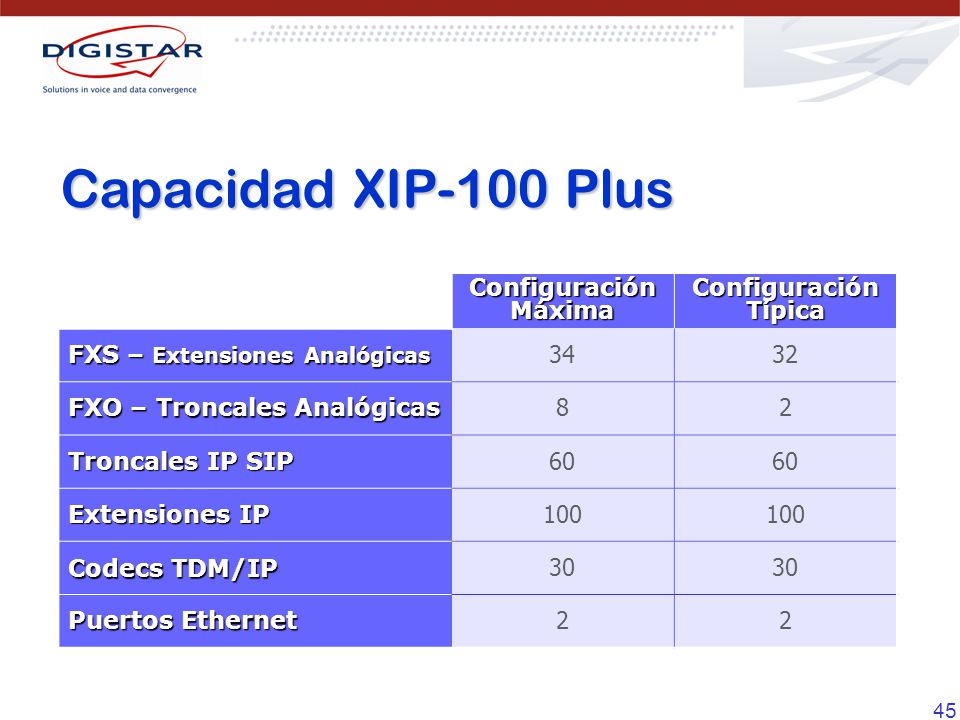

45 45 Configuración Máxima Configuración Típica FXS – Extensiones Analógicas 3432 FXO – Troncales Analógicas 82 Troncales IP SIP 60 Extensiones IP 100 Codecs TDM/IP 30 Puertos Ethernet 22 Capacidad XIP-100 Plus

46 46 7 slots para tarjetas de funciones (FXS o FXO)7 slots para tarjetas de funciones (FXS o FXO) DISA (3 opciones: mañana, tarde y noche)DISA (3 opciones: mañana, tarde y noche) Agenda (50 por extension global)Agenda (50 por extension global) Código de Cuenta (250 códigos)Código de Cuenta (250 códigos) Ruta de Menor Costo LCR(100 opciones)Ruta de Menor Costo LCR(100 opciones) Correo de Voz *Correo de Voz * CTI Protocolo **CTI Protocolo ** SIP IntegradoSIP Integrado 1 Puerto WAN con hasta 20 troncales IP SIP (4 default)1 Puerto WAN con hasta 20 troncales IP SIP (4 default) 1 Puerto LAN con hasta 20 extensiones IP (4 default)1 Puerto LAN con hasta 20 extensiones IP (4 default) * Licencia Opcional en paquete de 4 * * Licencia Opcional por equipo XIP-100 Lite (XT-44 IP) 100 puertos Characteristics

47 47 Configuración Máxima Configuración Típica FXS – Extensiones Analógicas 3634 FXO – Troncales Analógicas 104 Troncales IP SIP 20 Extensiones IP 20 Codecs TDM/IP 44 Puertos Ethernet 22 Capacidad XIP-100 Lite

48 48 El protocolo XIP CTI permite: Modicar la configuración de los recursos Usar XML estandar Recibir en tiempo real el status para cada característica Controlar y operar los recursos Usar sistema de mensajes Crear reglas de operación y procedimientos El Nuevo Sistema de Billing permite: FTP server completar tickets desde archivo interno Enviar tickets por Ethernet Operar con tecnología XML estandar Operación multi-sitio y data center CTI Aplicaciones CTI :

49 49 Sistema de Llave VirtualSistema de Llave Virtual Software de AdministraciónSoftware de Administración Multiplatforma. Opera en Windows y LinuxMultiplatforma. Opera en Windows y Linux Permite vista completa de extensiones y troncalesPermite vista completa de extensiones y troncales AgendaAgenda ChatChat Grabación de llamadasGrabación de llamadas Registro de llamadas en Tiempo RealRegistro de llamadas en Tiempo Real Interfaz CTI para Call Centers, CRM, Hoteles, Hospitales, etc.Interfaz CTI para Call Centers, CRM, Hoteles, Hospitales, etc. CTI Applications: MesaMP

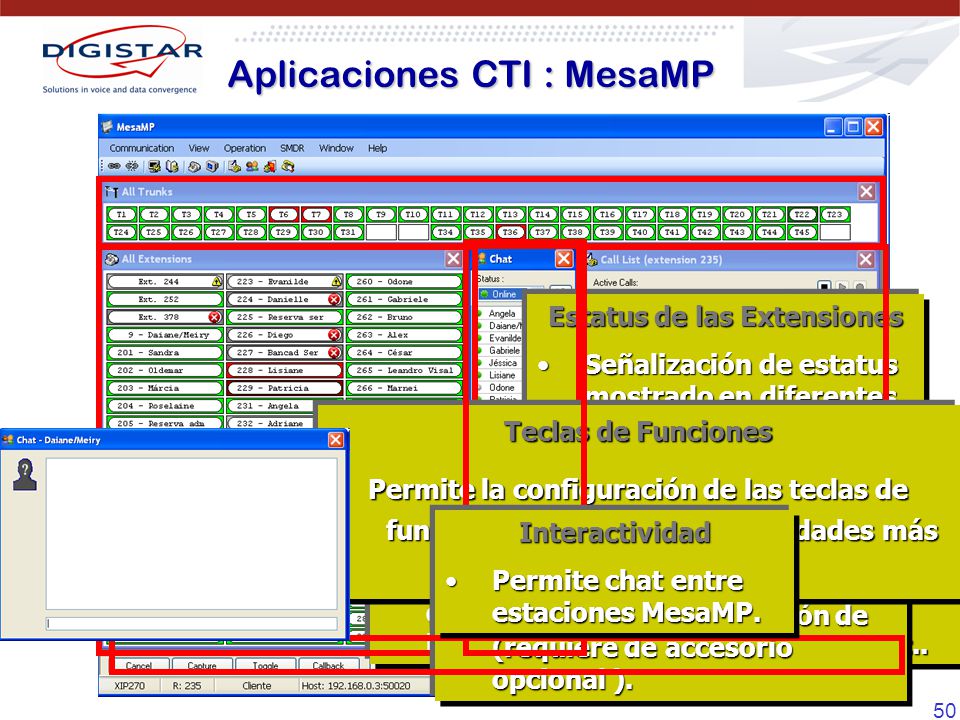

50 50 Estatus de las Extensiones Señalización de estatus mostrado en diferentes colores : libre, ocupado, llamando, llamada estacionada, con siga me, con padlock, etc..Señalización de estatus mostrado en diferentes colores : libre, ocupado, llamando, llamada estacionada, con siga me, con padlock, etc.. Estatus de las Troncales Señalización de estatus mostrado en diferentes colores : libre, ocupado, llamando, retenida, estacionada, etc..Señalización de estatus mostrado en diferentes colores : libre, ocupado, llamando, retenida, estacionada, etc.. Lista de llamadas Vista en linea de llamadas progreso.Vista en linea de llamadas progreso. Grabación, reproducción de (requiere de accesorio opcional ).Grabación, reproducción de (requiere de accesorio opcional ). Teclas de Funciones Permite la configuración de las teclas de función de la PC para las facilidades más comunes. Interactividad Permite chat entre estaciones MesaMP.Permite chat entre estaciones MesaMP. Aplicaciones CTI : MesaMP

51 51 Time that the call has to be answered Llamadas perdidas Symbol <, indentificando call input Tiempo total de duración de todas las llamadas Filtro para buscar o seleccionar llamadas Aplicaciones CTI – Mesa MP Billing Troncal/Troncal tranferencia externa Diferentes colores, identificando llamadas entrantes, salientes, VoIP, perdidas, etc. Grabación de llamadas con la siguiente información: Ext: Número de Extension Lin: Número de Troncal AC: Llamada por Código de Cuenta Fecha Inicio Duración Tiempo: Tiempo que transcurrió para contestar la llamada IS: SIP Integrado punto remoto Número/Nombre El PBX almacena hasta1000 registros sin transferir al MesaMP. Grabación de llamadas con la siguiente información: Ext: Número de Extension Lin: Número de Troncal AC: Llamada por Código de Cuenta Fecha Inicio Duración Tiempo: Tiempo que transcurrió para contestar la llamada IS: SIP Integrado punto remoto Número/Nombre El PBX almacena hasta1000 registros sin transferir al MesaMP. Asterisco, que indica que la llamada se tranfirió.

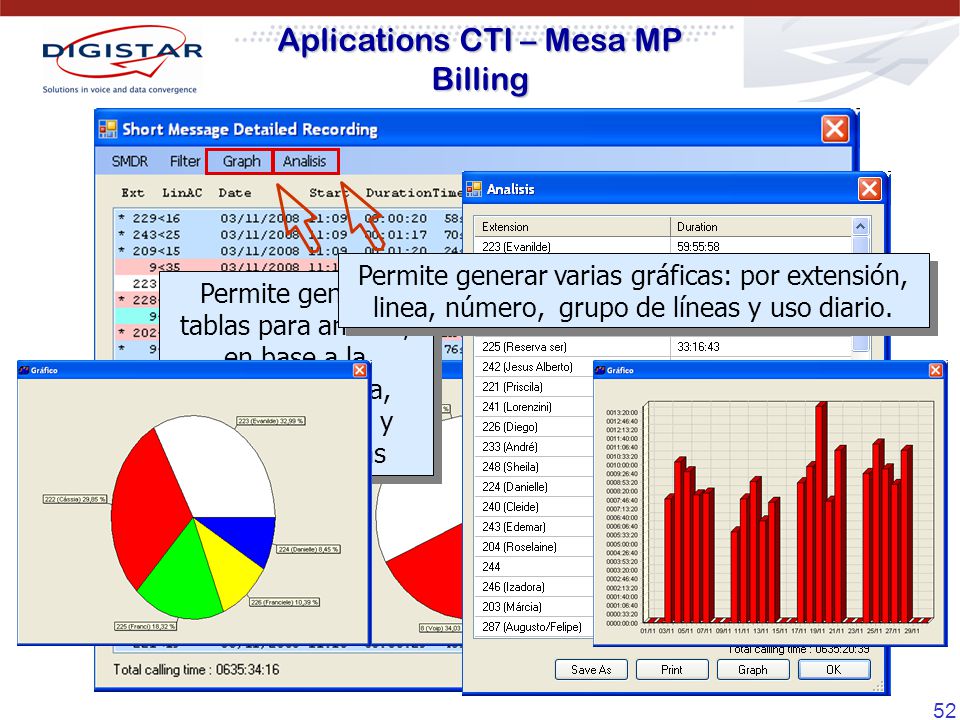

52 52 Extension Line Group Daily Use Aplications CTI – Mesa MP Billing Permite generar tablas para análisis, en base a la extensión, linea, numero, grupo y grupo de líneas Permite generar varias gráficas: por extensión, linea, número, grupo de líneas y uso diario.

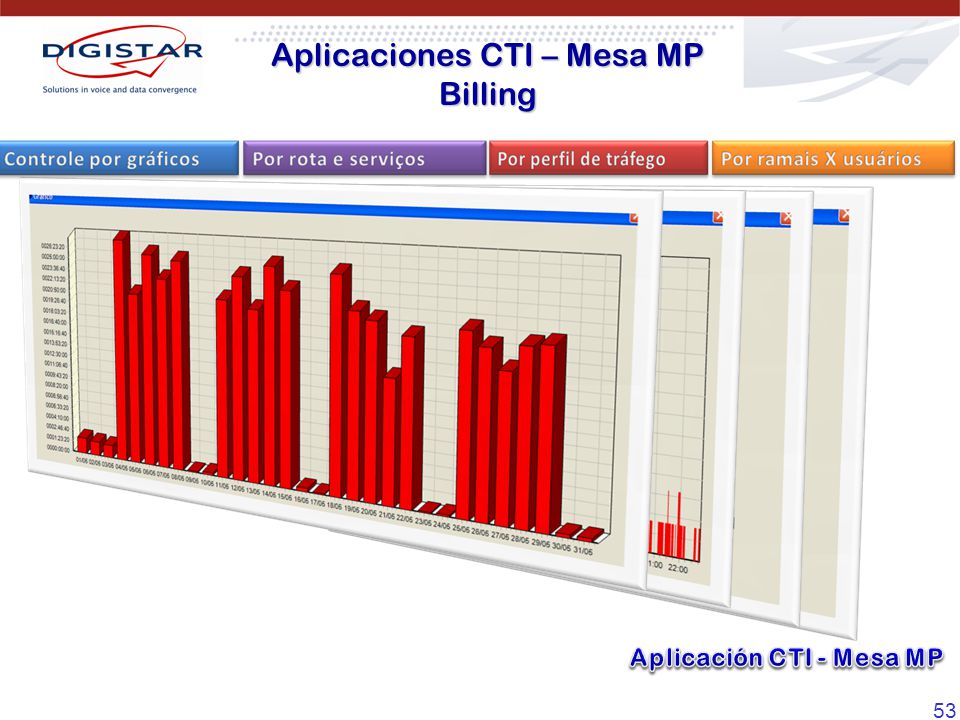

53 53 Aplicaciones CTI – Mesa MP Billing

54 54 OperatorVoIP WAN Aplicación - Movilidad Access Point Wi-Fi Extensiones FXS LAN Smartphone via Wi-Fi Teléfonos IP Extensión IP Pura con softphone PSTN Extensión IP Hibrída con softphone PSTN Operador3G Access Point Teléfono Wi-Fi con softphone Internet Llamadas locales Llamadas de larga distancia Las extensiones se conectan en posiciones FXS, en la LAN o externamente en cualquier lugar con acceso a Internet. Permite el uso de teléfonos IP, laptops y smartphones con softphones, conectados via conexión Wi-Fi o a través de 3G móvil. Extensión IP pura via modem 3G FXO E1 (R2/ISDN) T1 Smartphone móvil 3G Extensión IP Hibrída con softphone Extensión IP Pura con softphone

55 55 La característica SIP Integrado permite una aplicación de red distribuída con hasta 16 locaciones remotas. Llamada a extensión remota: La extensión en Porto Alegre, marca para llamar a la extensión 201. Llamada local en punto remoto La extensión 202 en Pekin marca en São Paulo. A través de la programación de Ruta de Menor Costo la llamada via SIP Integrado se completa automaticamente. Aplicación – SIP Integrado Internet PSTN 01 – São Paulo - Brasil 03 - Porto Alegre - Brasil 04 – Pekin - China 02 - Nueva York - EU PSTN Extensiones FXS/IP PSTN PSTN Extensiones FXS/IP

56 56 Aplicación - Extensión Distribuída PSTN FXS Extensión IP Extensión IP E1/T1/FXO 206 Compañía Roteador Sitio 1 Extensión IP Sitio 2 Internet Hay un soloPBX. Las extensiones de los sitios están conectadas y registradas en el PBX.Las llamadas entre las extensiones se efectuan marcando solo el número de la extensión. Cualquier extension del sitio tiene acceso a llamadas externas a través de las lineas PTSN de la compañía.

57 57 Extensión IP Móvil I-Phone HTC Touch Pro 2 Nokia N95 8GB 3G Softphones sin costo

58 58 CONFIGURACIÓN Configuración de Seguridad Usa Conexión con seguridad https, con privacy connection. Información Encriptada con Certificación Digital. Configuración de Seguridad Usa Conexión con seguridad https, con privacy connection. Información Encriptada con Certificación Digital.

59 59 Configuración / Características

60 60 DS Starview Plataforma de Administración

61 61 DS Starview Sistema de Administración SNMP Digistar Sistema de Administración SNMP Digistar Arquitectura basada en WEB Cliente/Servidor Arquitectura basada en WEB Cliente/Servidor Multi-Platforma (Windows, Linux, UNIX) Multi-Platforma (Windows, Linux, UNIX) Soporte de Base de Datos (MySQL, Oracle) Soporte de Base de Datos (MySQL, Oracle) Alarmas (traps) forward Alarmas (traps) forward Interfaz Flexible con otras aplicaciones via SNMP o servicios Web Interfaz Flexible con otras aplicaciones via SNMP o servicios Web Permite adaptación e integración com otros sistemas Permite adaptación e integración com otros sistemas PLATAFORMA de ADMINISTRACIÓN

62 62 Plataforma de Administración

63 63 * Secuencias default, se pueden cambiar por configuración Facilidad Secuencia* Chequeo Interno F+RRRR (extension/group) Chequeo Externo F+0+Number Chequeo de punto remoto F+4+XX (XX=01 a 16) Chequeo de un número de extensión de punto remoto F+4+XX+RRRR Override 75 Conference Calling F+75 (after check) Transferencia Interna F+RRRR (extension/group) Transferencia Externa F+1+ (after check) Transferencia Punto Remoto F+4+XX+F+1+ Transferencia a Extensión de Punto Remoto F+4+XX+RRRR+F+1+ Facilidades

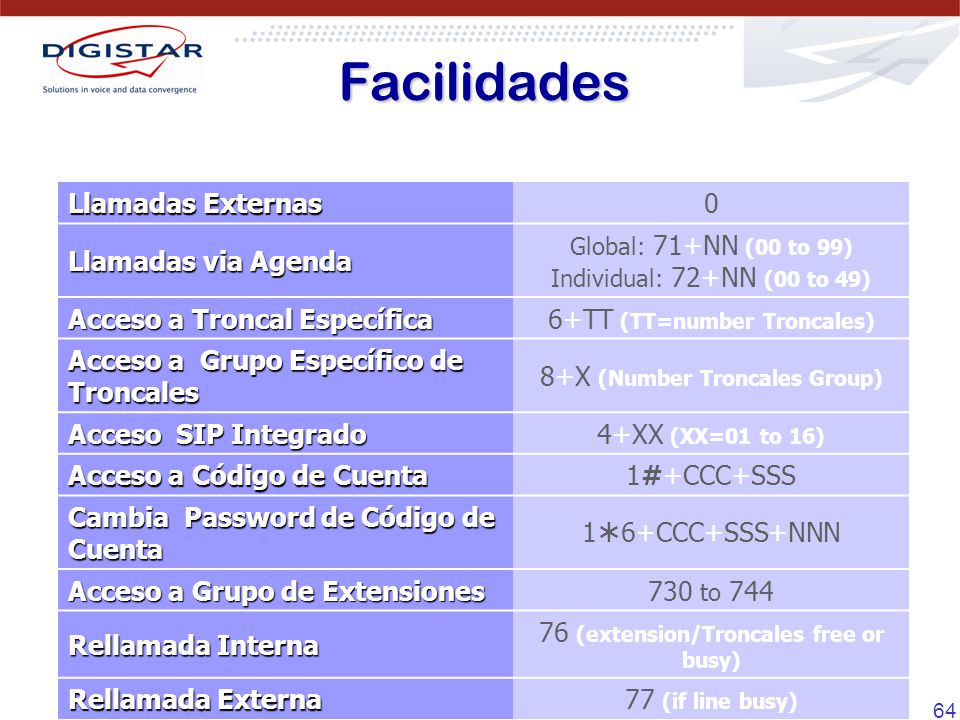

64 64 Llamadas Externas 0 Llamadas via Agenda Global: 71+NN (00 to 99) Individual: 72+NN (00 to 49) Acceso a Troncal Específica 6+TT (TT=number Troncales) Acceso a Grupo Específico de Troncales 8+X (Number Troncales Group) Acceso SIP Integrado 4+XX (XX=01 to 16) Acceso a Código de Cuenta 1#+CCC+SSS Cambia Password de Código de Cuenta 1 6+CCC+SSS+NNN Acceso a Grupo de Extensiones 730 to 744 Rellamada Interna 76 (extension/Troncales free or busy) Rellamada Externa 77 (if line busy) Facilidades

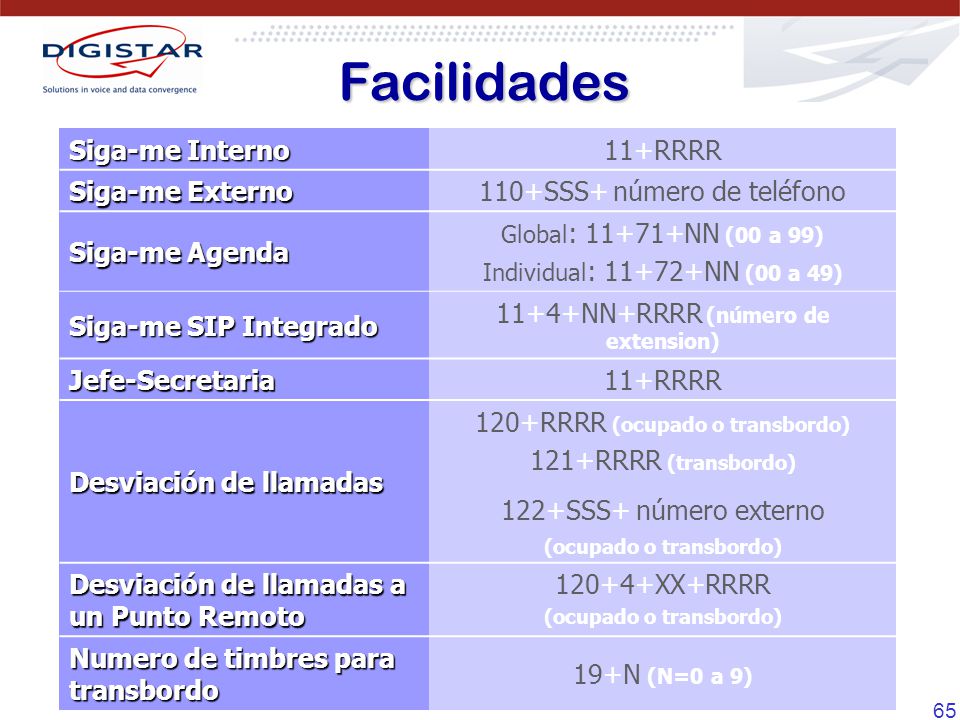

65 65 Siga-me Interno 11+RRRR Siga-me Externo 110+SSS+ número de teléfono Siga-me Agenda Global : NN (00 a 99) Individual : NN (00 a 49) Siga-me SIP Integrado 11+4+NN+RRRR (número de extension) Jefe-Secretaria11+RRRR Desviación de llamadas 120+RRRR (ocupado o transbordo) 121+RRRR (transbordo) 122+SSS+ número externo (ocupado o transbordo) Desviación de llamadas a un Punto Remoto XX+RRRR (ocupado o transbordo) Numero de timbres para transbordo 19+N (N=0 a 9) Facilidades

66 66 Estacionamiento de llamadas Estacionar: F+67 Capturar una estacionada: 67 Capturar especifica: 68+NNN NNN=Extension o Troncal Cndado Electrónico Habilitar: 13+SSS (password) Deshabilitar: 14+SSS Cambiar password : 15+SSS+NNN Captura de llamada 5 o RRRR+5 Retención de llamada F+5F+5 Llamada en espera F+69 Ultimo número marcado 70 FXS Movil Interno 16+RRRR+SSS+Operación FXS Movil Externo 600 RRRR+SSS+Operación Facilidades

67 67 Alarma Reloj 17+HH+MM HH=horas MM=minutos 180=Habilita 181=Deshabilita 182= Habilita diariamente Extension Presente #30 Extension Ausente #31 Extension No Molestar #32 Volumen Recepción: F+421 Transmisión: F+423 Hotline immediata Tiempo 3 segundos Número a llamar pre-programado (#+0+Número) Ronda del Guardia Nocturno 185 Escuchar música en la extension 43 Facilidades

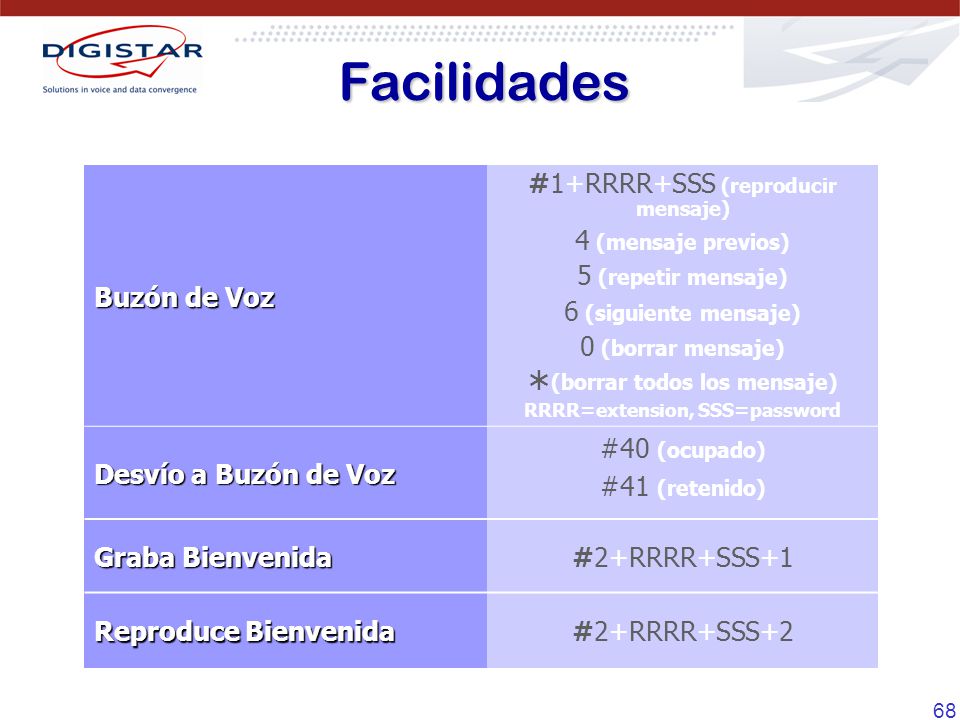

68 68 Buzón de Voz #1+RRRR+SSS (reproducir mensaje) 4 (mensaje previos) 5 (repetir mensaje) 6 (siguiente mensaje) 0 (borrar mensaje) (borrar todos los mensaje) RRRR=extension, SSS=password Desvío a Buzón de Voz #40 (ocupado) #41 (retenido) Graba Bienvenida #2+RRRR+SSS+1 Reproduce Bienvenida #2+RRRR+SSS+2 Facilidades

69 69 XIP-270XIP-240XIP-130XIP-100XIP-500 XIP-220 * Extensión IP 100 Default: 4 Extensiones IP. Licencias adicionales en Paquetes de 4 Troncal IP 60 Default: 4 Extensiones IP. Licencias adicionales en Paquetes de 4 Codecs TDM/IP 30/120 * 30 30/120 * 30 E1/PRI/T1 E1/PRI/T No FXS FXO FXO máximo Puertos Ethernet G Inalámbrico No Si Total Puertos Familia XIP * Roadmap – Dec /2009

70 70 Identificador de llamadas (DTMF)Identificador de llamadas (DTMF) Manos LibresManos Libres Muestra el número de la segunda llamadaMuestra el número de la segunda llamada Permite visualizar estatus de extensiones y líneas (maximo15 posiciones)Permite visualizar estatus de extensiones y líneas (maximo15 posiciones) Conexión al PBX con 2 hilosConexión al PBX con 2 hilos Fecha, tiempo, buzón de voz y extension programada automáticamente (PBX Digistar)Fecha, tiempo, buzón de voz y extension programada automáticamente (PBX Digistar) 16 teclas programables con 32 funciones: extensión, agenda o facilidades del PBX16 teclas programables con 32 funciones: extensión, agenda o facilidades del PBX Almacena hasta 150 llamadas entrantesAlmacena hasta 150 llamadas entrantes Almacena hasta 150 llamadas salientesAlmacena hasta 150 llamadas salientes Aprobado por la FCC (EU y Canadá)Aprobado por la FCC (EU y Canadá) KD-300 Intelligent Handset

71 71 IP Media Phone Pantalla sensible al tacto 7 LAN con Voz y Video Suporta Video Codec H.264 y H.263 Video Conferencia Digital Picture (Photo) Frame Suporta Video sobre Demanda IP Media Phone

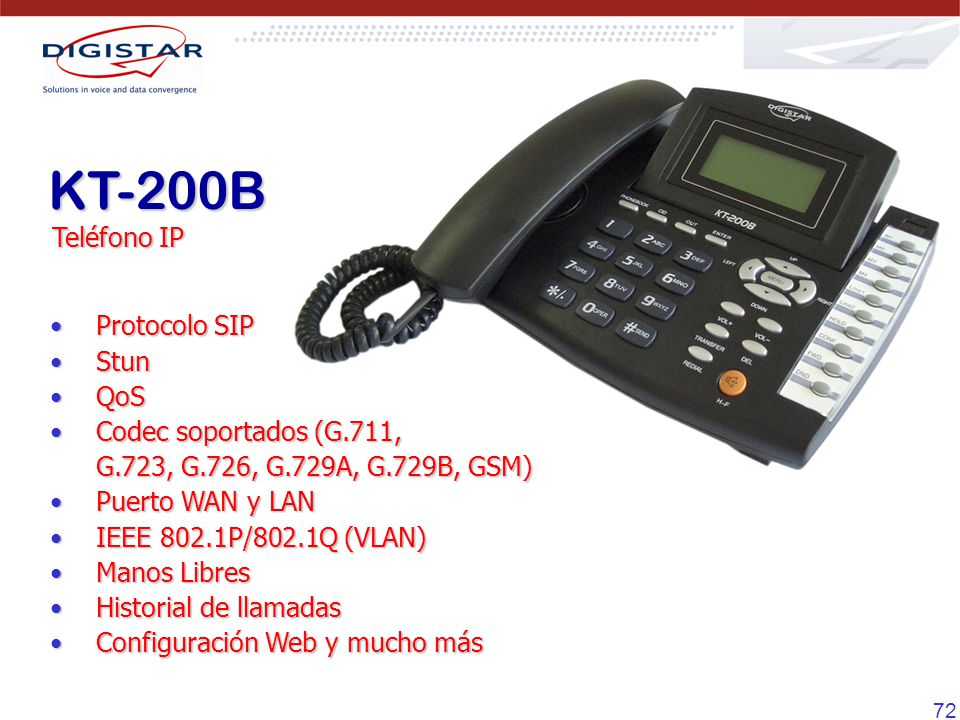

72 72 KT-200B Teléfono IP Protocolo SIP Protocolo SIP Stun Stun QoS QoS Codec soportados (G.711, G.723, G.726, G.729A, G.729B, GSM) Codec soportados (G.711, G.723, G.726, G.729A, G.729B, GSM) Puerto WAN y LAN Puerto WAN y LAN IEEE 802.1P/802.1Q (VLAN) IEEE 802.1P/802.1Q (VLAN) Manos Libres Manos Libres Historial de llamadas Historial de llamadas Configuración Web y mucho más Configuración Web y mucho más

73 73 TE-400 Identificador de llamadas(DTMF/FSK) CIDIdentificador de llamadas(DTMF/FSK) CID Volúmen del Timbre ajustable rVolúmen del Timbre ajustable r Muestra el número de la segunda llamada, Fecha y HoraMuestra el número de la segunda llamada, Fecha y Hora Almacena hasta 30 llamadas recibidasAlmacena hasta 30 llamadas recibidas Almacena hasta 10 llamadas realizadas.Almacena hasta 10 llamadas realizadas. Phone-in-use indicator ledPhone-in-use indicator led Permite configurar el código de area.Permite configurar el código de area. Bloqueo de llamadas de larga distanciaBloqueo de llamadas de larga distancia Flash : 300 msFlash : 300 ms

74 74 Accessorios PO-1 y PO-1A PO-1 PO-1A Portero ElectrónicoPortero Electrónico Destinado al mercado corporativoDestinado al mercado corporativo Alimentación remota de energíaAlimentación remota de energía Se conecta a cualquier extensión FXSSe conecta a cualquier extensión FXS Permite la apertura de interruptores electromagneticos con fuente de poder externaPermite la apertura de interruptores electromagneticos con fuente de poder externa

75 75 Aplicación PO Llama a la extension pre- programada o extensión deseada En la extension se oprime * para abrir la puerta y la puerta se abre. PO Llama a la extension pre- programada o extensión deseada En la extension se oprime * para abrir la puerta y la puerta se abre. IP HYBRID PABX Fuente De Poder 115/220 Vac EXTENSION Relevador Cerradura de Puerta Electromagnética Portero Electrónico

76 76 Compañía CertificadaAutoridad Certificadora La Empresa
