Modelo circuital de la línea bifilar ideal En una línea de transmisión hay dimensiones, las transversales, que cumplen la condición cuasiestática (D.

Presentaciones similares


Presentación del tema: "Modelo circuital de la línea bifilar ideal En una línea de transmisión hay dimensiones, las transversales, que cumplen la condición cuasiestática (D."— Transcripción de la presentación:

1

2

3 Modelo circuital de la línea bifilar ideal En una línea de transmisión hay dimensiones, las transversales, que cumplen la condición cuasiestática (D << λ), pero la otra dimensión (longitudinal) habitualmente no la cumple. Sin embargo, podemos ver a la línea como una sucesión o cascada de cuadripolos de longitud infinitesimal y para cada uno de ellos usar un modelo circuital, cuyos parámetros descriptivos son las tensiones y corrientes a la entrada y salida, ya que las dimensiones del cuadripolo satisfacen la condición cuasiestática. Elegimos la dirección del eje cartesiano z a lo largo de la línea.

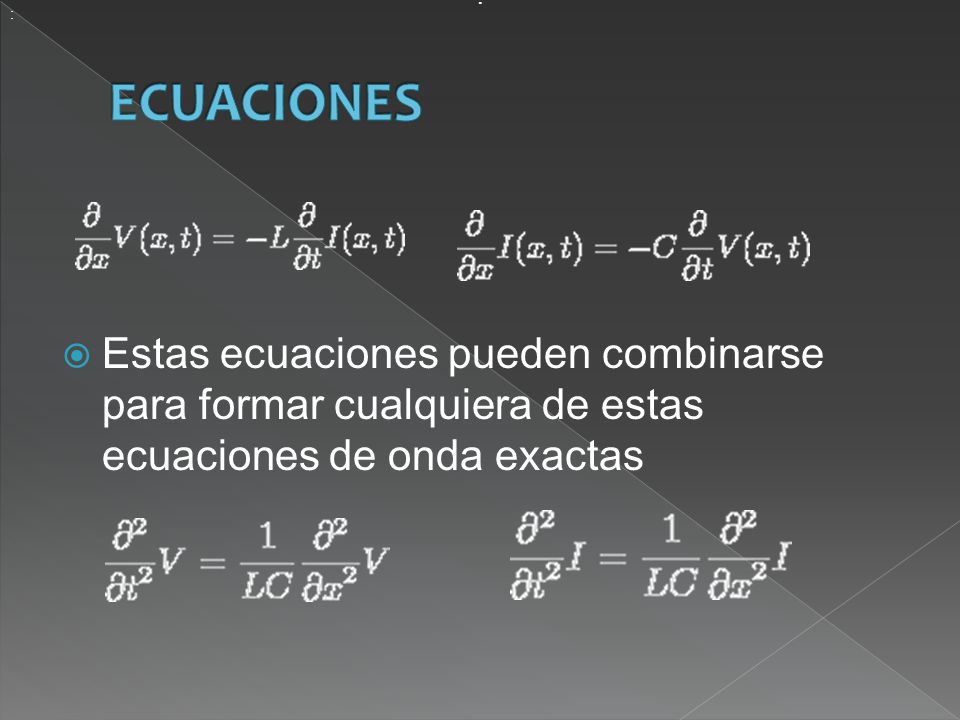

4 Estas ecuaciones pueden combinarse para formar cualquiera de estas ecuaciones de onda exactas : :

5 Cuando las pérdidas por disipación en los elementos R y G no son despreciables, las ecuaciones diferenciales originales que describen el cuadripolo elemental pasan a tener la forma.

6 Derivando la primera ecuación respecto de x y la segunda respecto de t, obtendremos, con ayuda de manipulación algebraica, un par de ecuaciones diferenciales parciales hiperbólicas de sólo una incógnita:

7 Las ecuaciones de onda indicadas líneas arriba nos muestran dos soluciones posibles para la onda viajera: una onda incidente (o progresiva) y una onda reflejada (o regresiva).

8 HERNANDEZ GOMEZ HUGO RODRIGUEZ AVITIA RAMSES TREJO GARCIA MONSERRAT 4CM5
