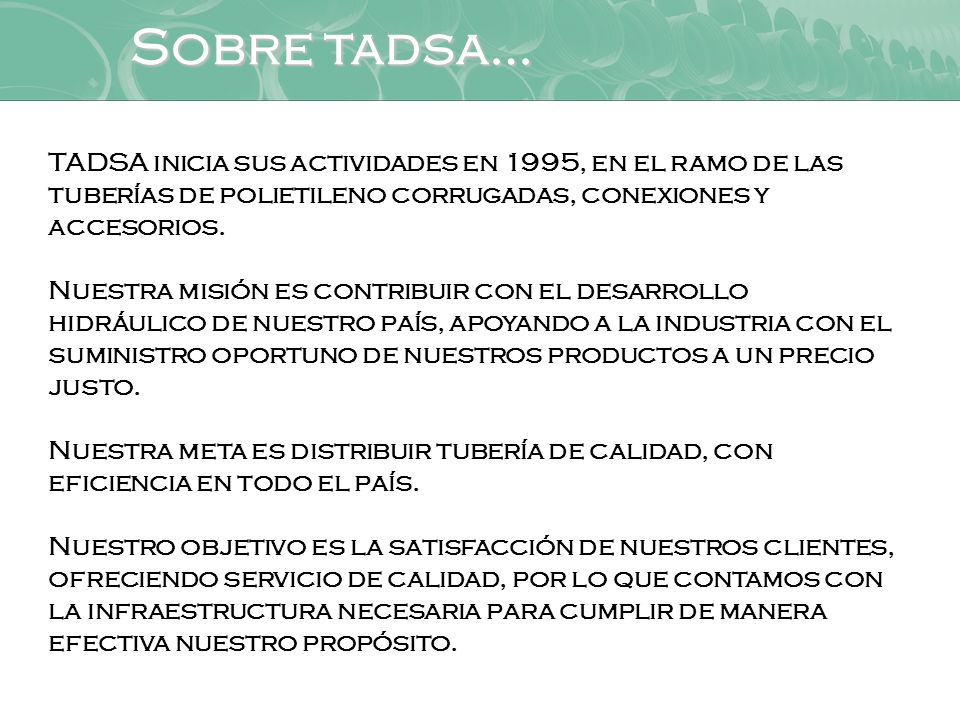

1 TADSA inicia sus actividades en 1995, en el ramo de las tuberías de polietileno corrugadas, conexiones y accesorios. Nuestra misión es contribuir con el desarrollo hidráulico de nuestro país, apoyando a la industria con el suministro oportuno de nuestros productos a un precio justo. Nuestra meta es distribuir tubería de calidad, con eficiencia en todo el país. Nuestro objetivo es la satisfacción de nuestros clientes, ofreciendo servicio de calidad, por lo que contamos con la infraestructura necesaria para cumplir de manera efectiva nuestro propósito. Sobre tadsa…

2 1995 TADSA inicia sus actividades en el ramo de las tuberías de polietileno corrugadas, conexiones y accesorios TADSA TRANSPORTES inicia labores para apoyar con La logistica y embarques introduciendo equipo especializado Para manejo de tuberia tademex se incorpora con la linea de productos de Tuberia de polietileno pe3408 para agua potable y residual, asi como valvulas especializadas, conexiones e hidrantes tabsa, enfocado a servir a la industria manufacturera y minera, al ofrecer productos especializados como bandas transportadoras plasticas, rodillos, cangilos, entre otros taissa, servicio de limpieza y mantenimiento para la industria petrolera y energética. historia historia

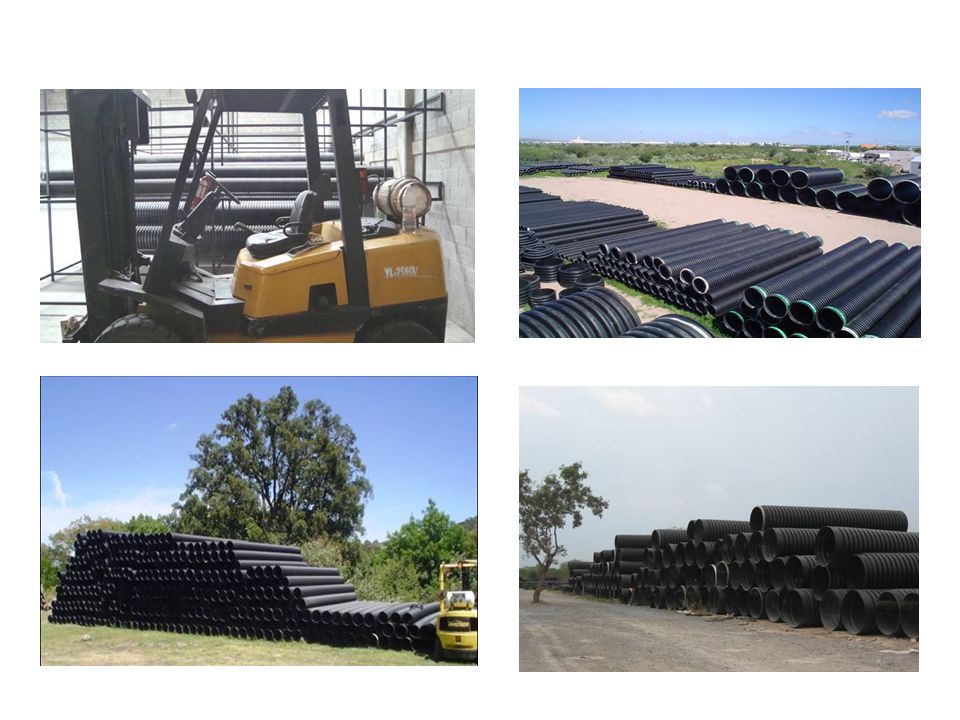

3

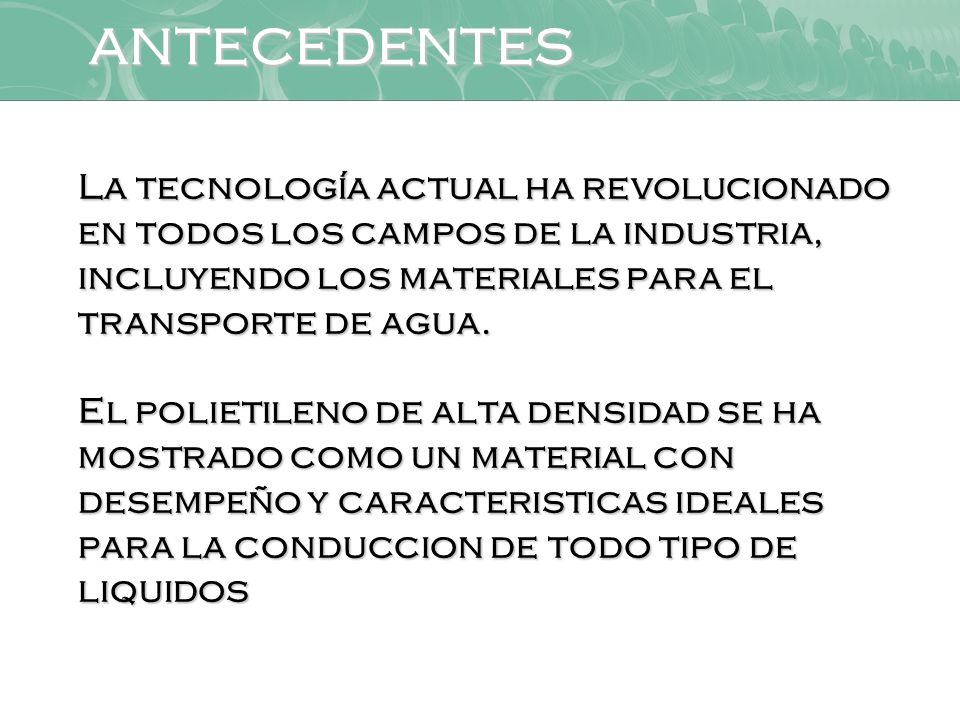

4 La tecnología actual ha revolucionado en todos los campos de la industria, incluyendo los materiales para el transporte de agua. El polietileno de alta densidad se ha mostrado como un material con desempeño y caracteristicas ideales para la conduccion de todo tipo de liquidos ANTECEDENTES

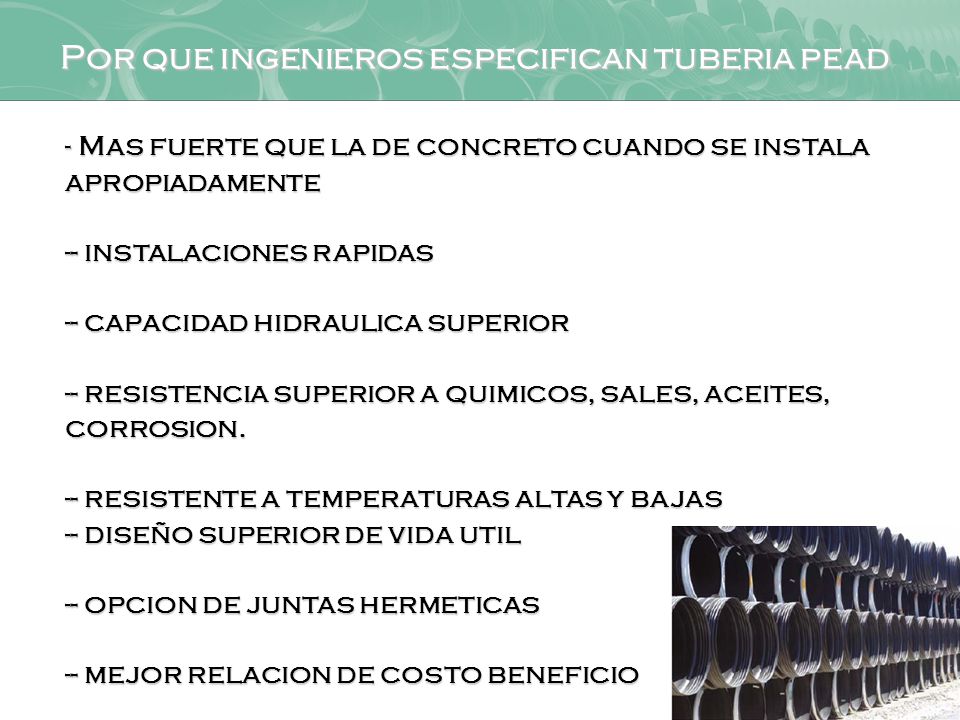

5 - Mas fuerte que la de concreto cuando se instala apropiadamente -- instalaciones rapidas -- capacidad hidraulica superior -- resistencia superior a quimicos, sales, aceites, corrosion. -- resistente a temperaturas altas y bajas -- diseño superior de vida util -- opcion de juntas hermeticas -- mejor relacion de costo beneficio Por que ingenieros especifican tuberia pead

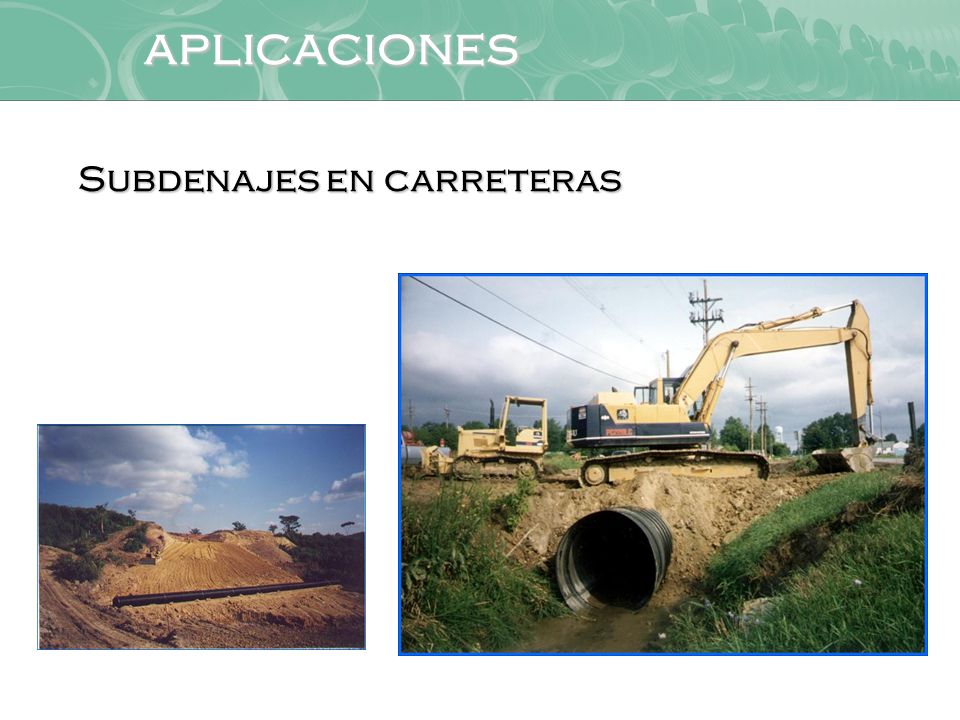

6 Subdenajes en carreteras aplicaciones

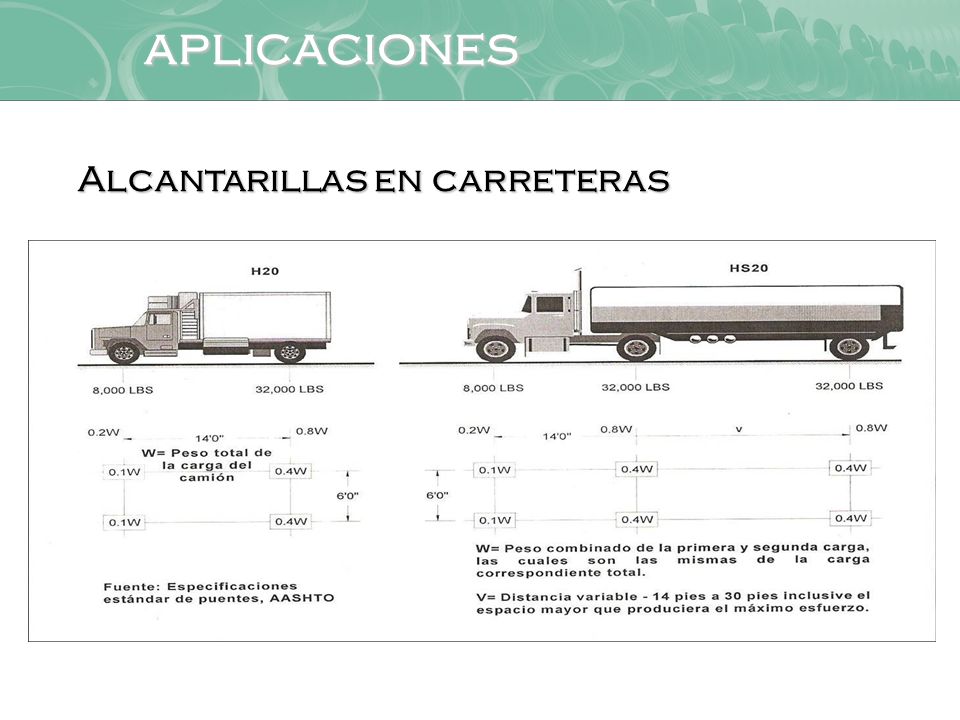

7 Alcantarillas en carreteras aplicaciones

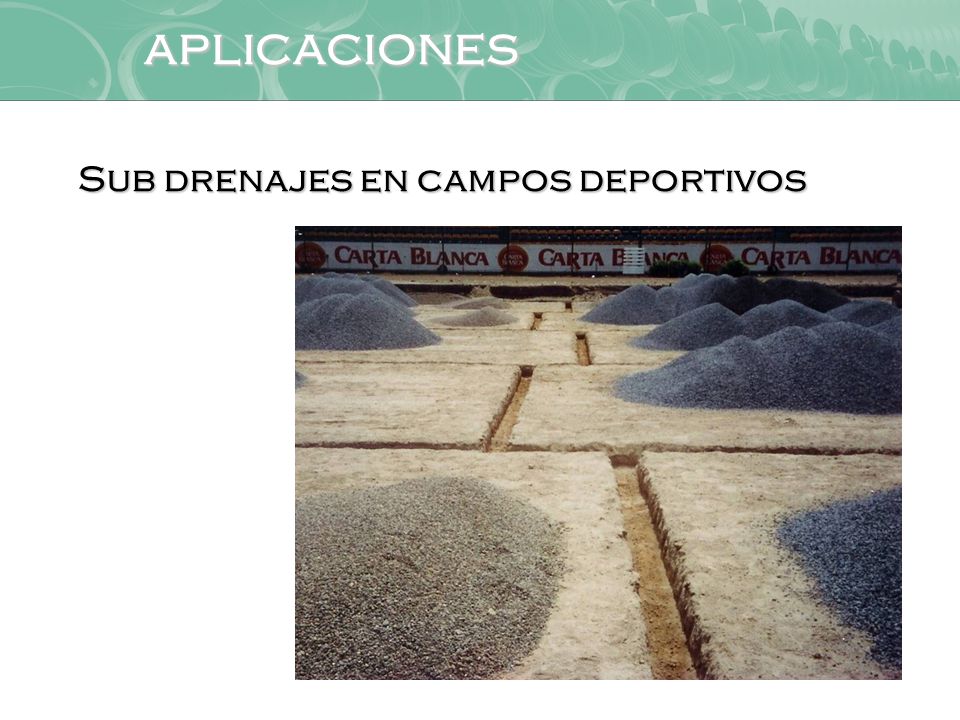

8 Sub drenajes en campos deportivos aplicaciones

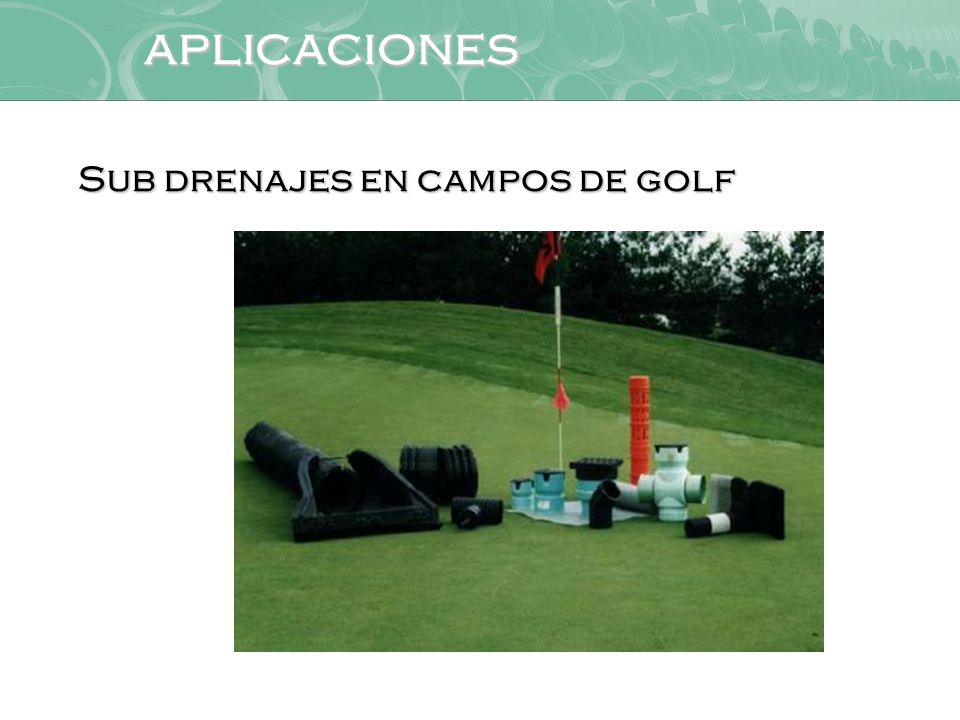

9 Sub drenajes en campos de golf aplicaciones

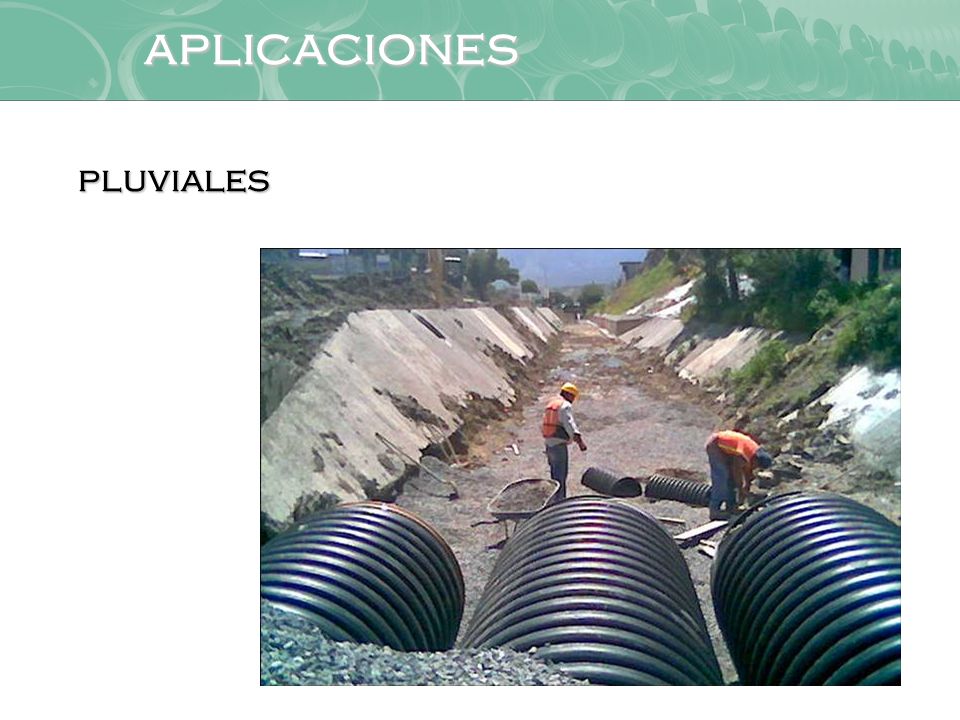

10 pluviales aplicaciones

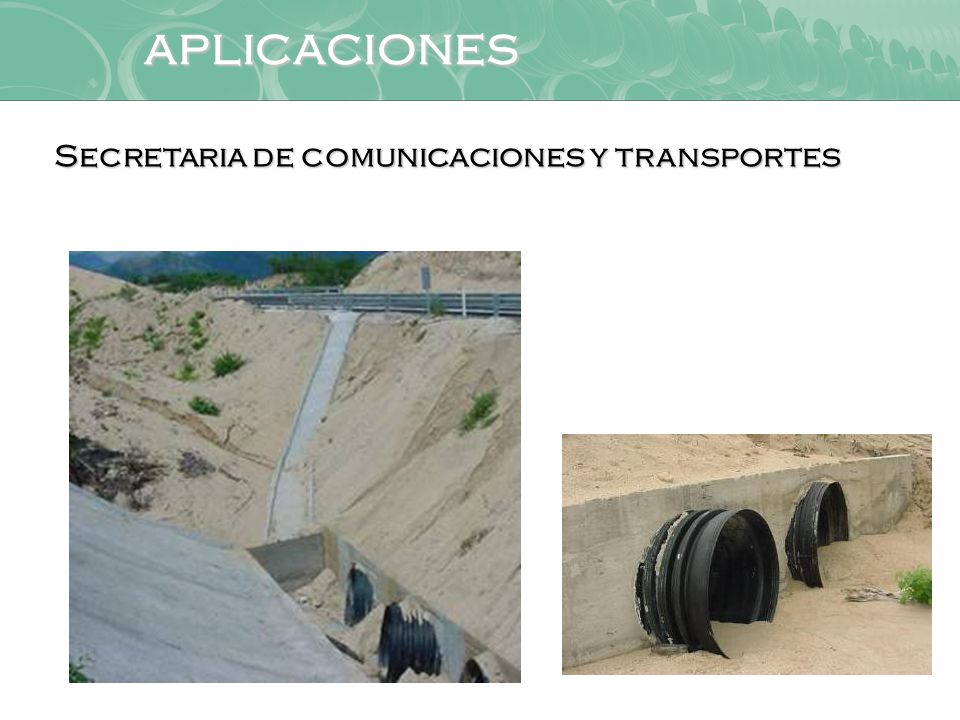

11 Secretaria de comunicaciones y transportes aplicaciones

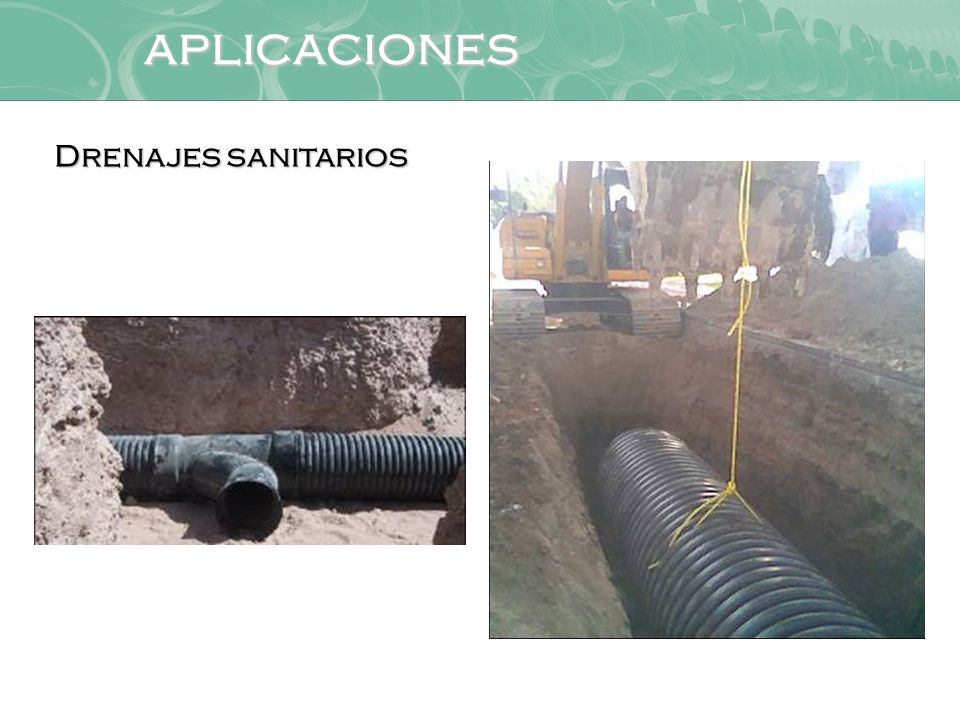

12 Drenajes sanitarios aplicaciones

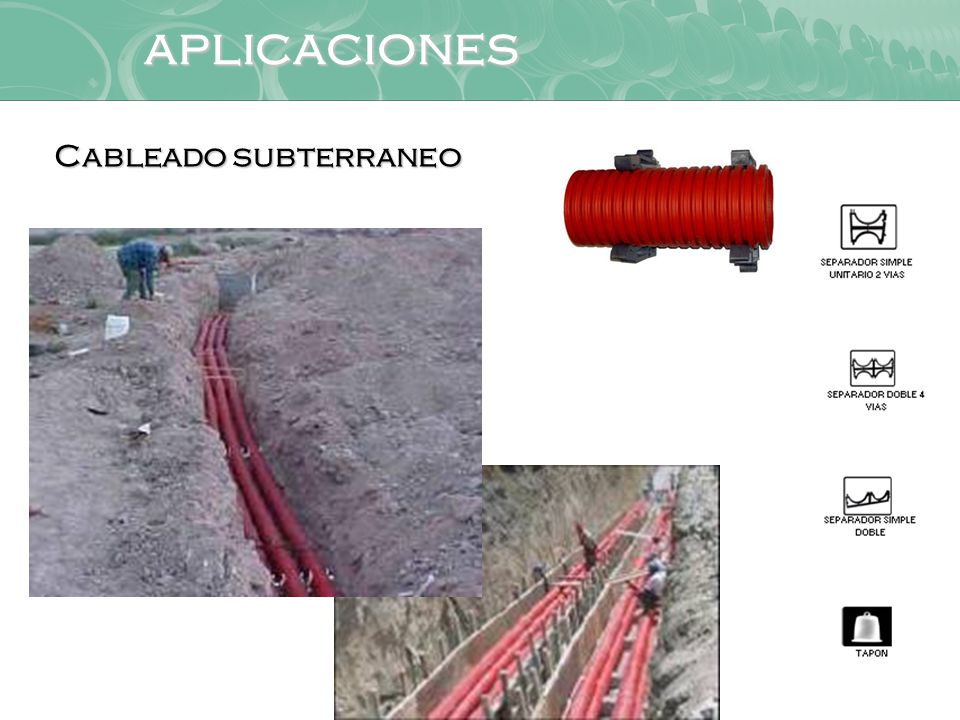

13 Cableado subterraneo aplicaciones

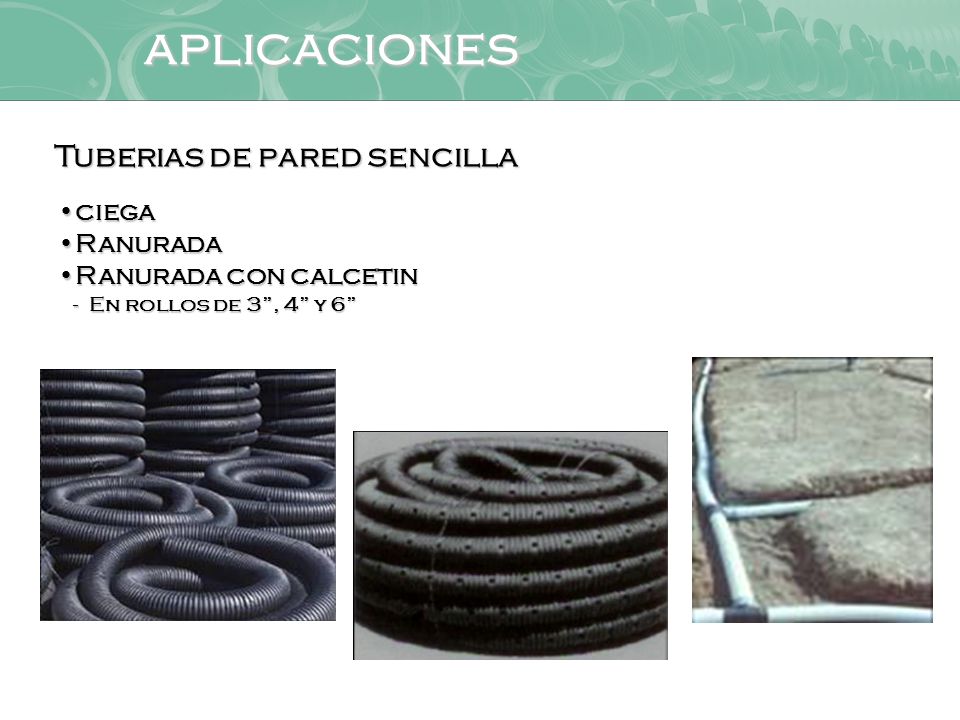

14 Tuberias de pared sencilla aplicaciones ciegaciega RanuradaRanurada Ranurada con calcetinRanurada con calcetin - En rollos de 3, 4 y 6 - En rollos de 3, 4 y 6

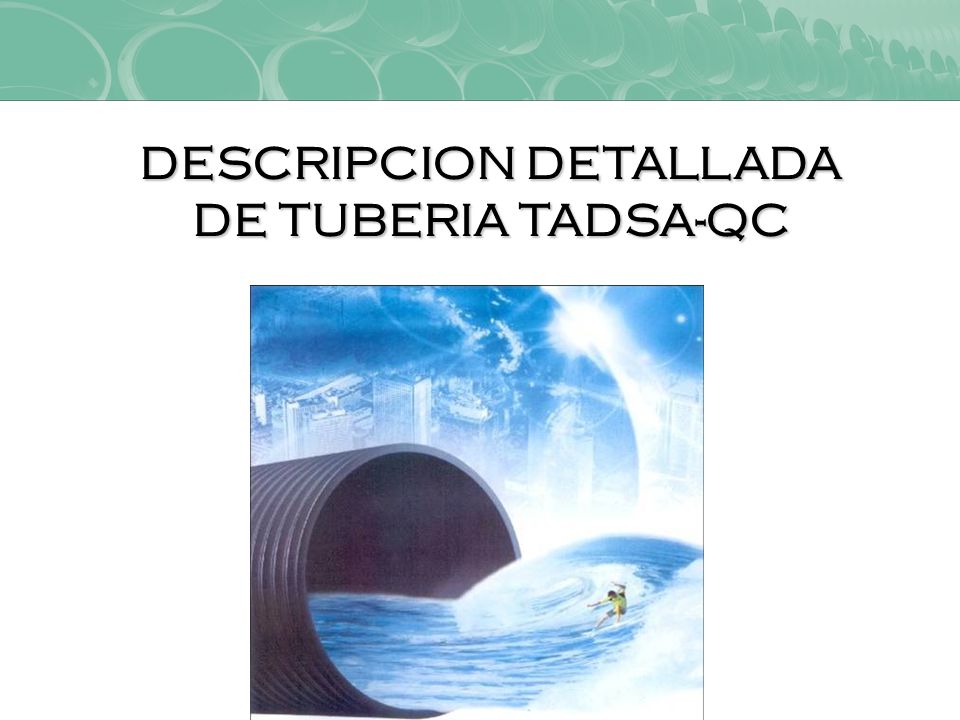

15 DESCRIPCION DETALLADA DE TUBERIA TADSA-QC

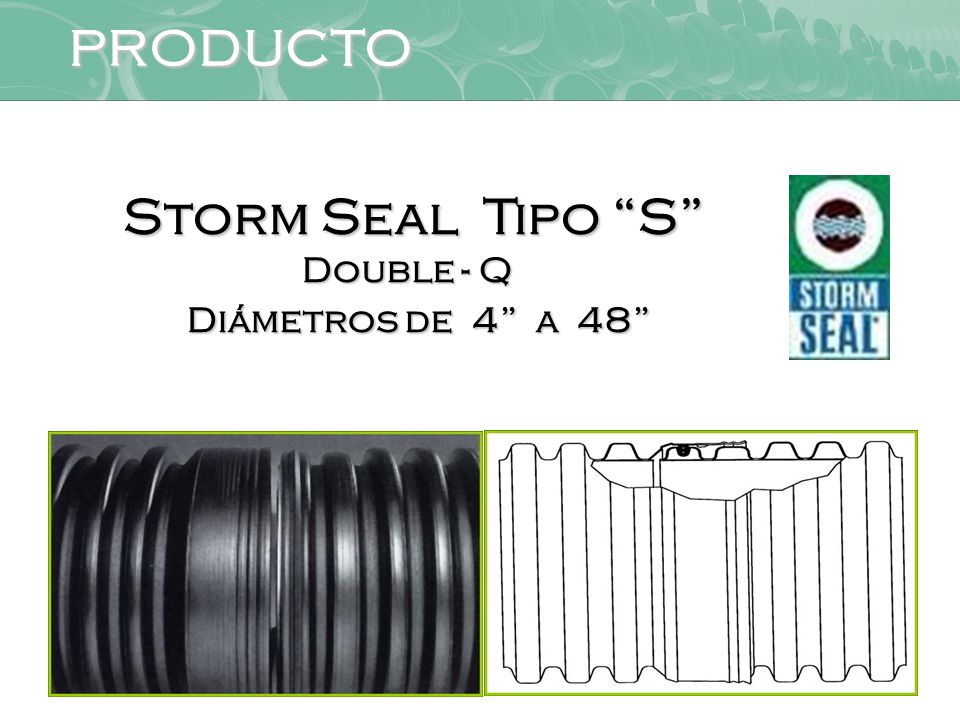

16 Storm Seal Tipo S Double - Q Diámetros de 4 a 48 Storm Seal Tipo S Double - Q Diámetros de 4 a 48 PRODUCTO

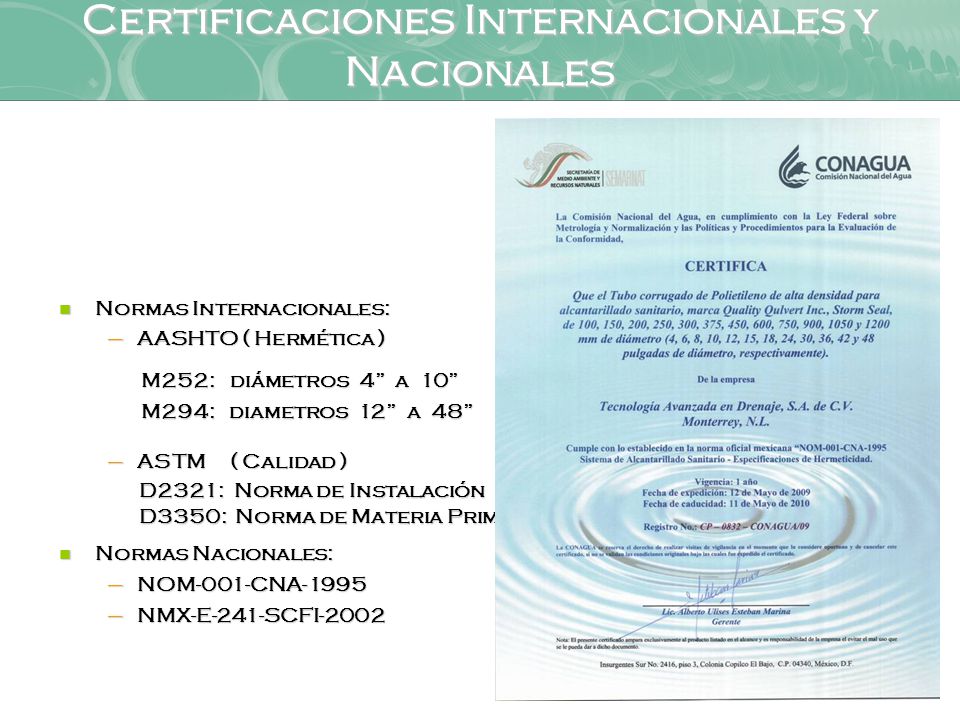

17 Certificaciones Internacionales y Nacionales n Normas Internacionales: –AASHTO ( Hermética ) –ASTM ( Calidad ) n Normas Nacionales: –NOM-001-CNA-1995 –NMX-E-241-SCFI-2002 M252: diámetros 4 a 10 M294: diametros 12 a 48 D2321: Norma de Instalación D3350: Norma de Materia Prima

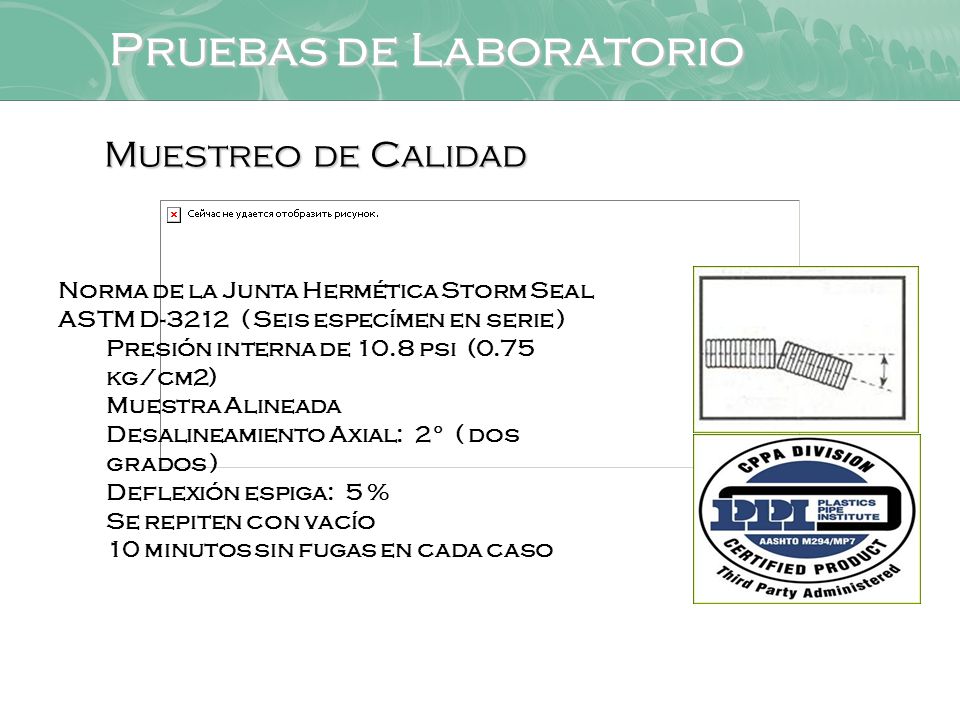

18 Norma de la Junta Hermética Storm Seal ASTM D-3212 ( Seis especímen en serie ) Presión interna de 10.8 psi (0.75 kg/cm2) Muestra Alineada Desalineamiento Axial: 2° ( dos grados ) Deflexión espiga: 5 % Se repiten con vacío 10 minutos sin fugas en cada caso Pruebas de Laboratorio Muestreo de Calidad

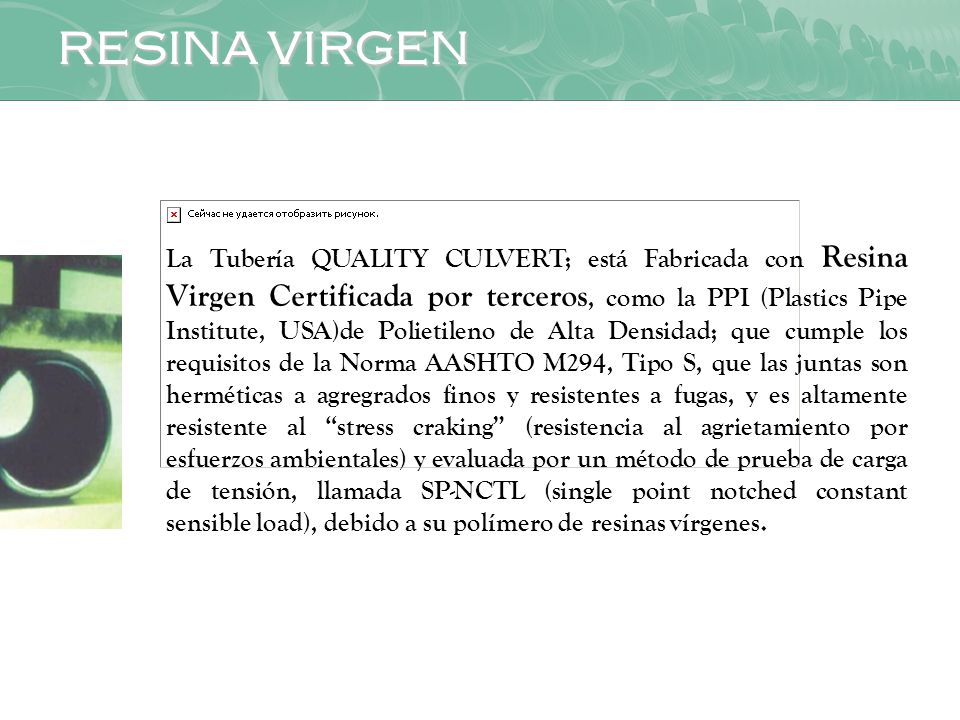

19 La Tubería QUALITY CULVERT; está Fabricada con Resina Virgen Certificada por terceros, como la PPI (Plastics Pipe Institute, USA)de Polietileno de Alta Densidad; que cumple los requisitos de la Norma AASHTO M294, Tipo S, que las juntas son herméticas a agregrados finos y resistentes a fugas, y es altamente resistente al stress craking (resistencia al agrietamiento por esfuerzos ambientales) y evaluada por un método de prueba de carga de tensión, llamada SP-NCTL (single point notched constant sensible load), debido a su polímero de resinas vírgenes. RESINA VIRGEN

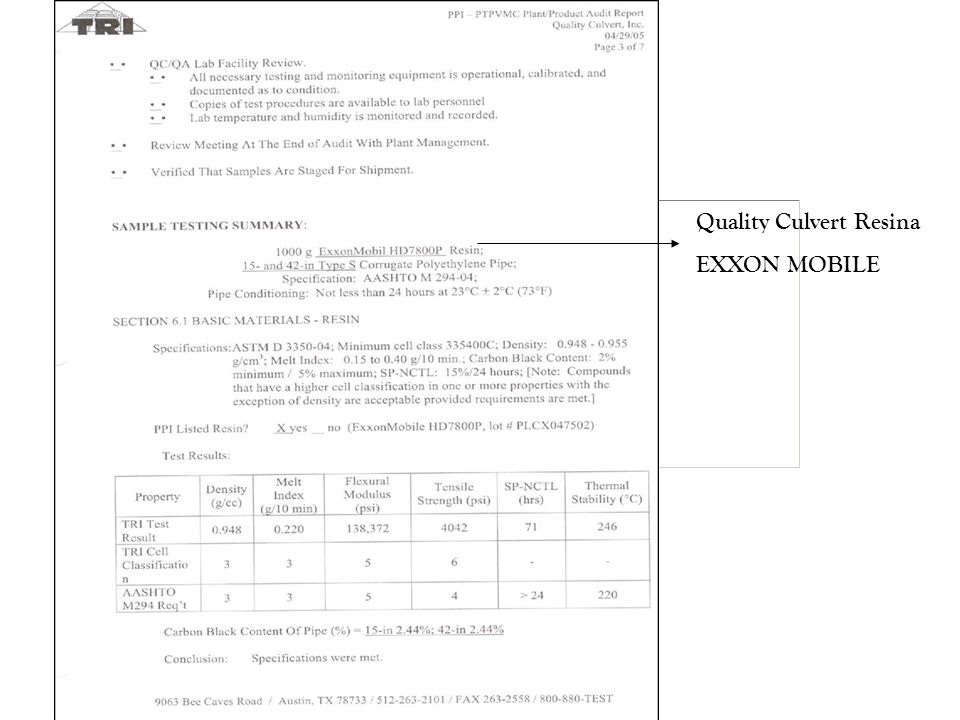

20 Quality Culvert Resina EXXON MOBILE

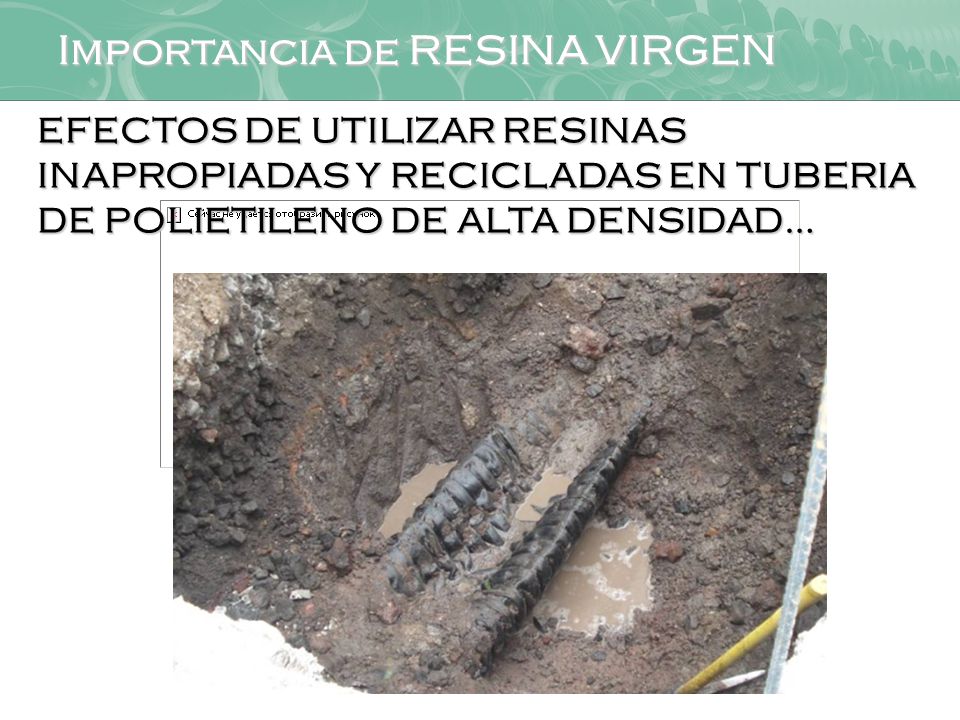

21 Importancia de RESINA VIRGEN EFECTOS DE UTILIZAR RESINAS INAPROPIADAS Y RECICLADAS EN TUBERIA DE POLIETILENO DE ALTA DENSIDAD…

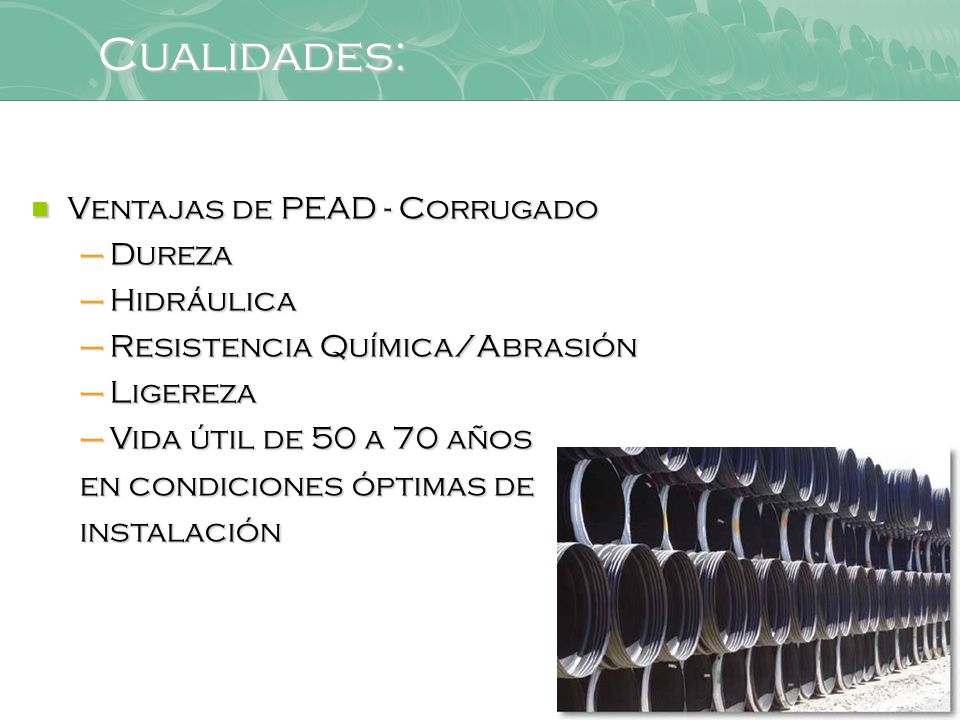

22 n Ventajas de PEAD - Corrugado –Dureza –Hidráulica –Resistencia Química/Abrasión –Ligereza –Vida útil de 50 a 70 años en condiciones óptimas de instalación Cualidades:

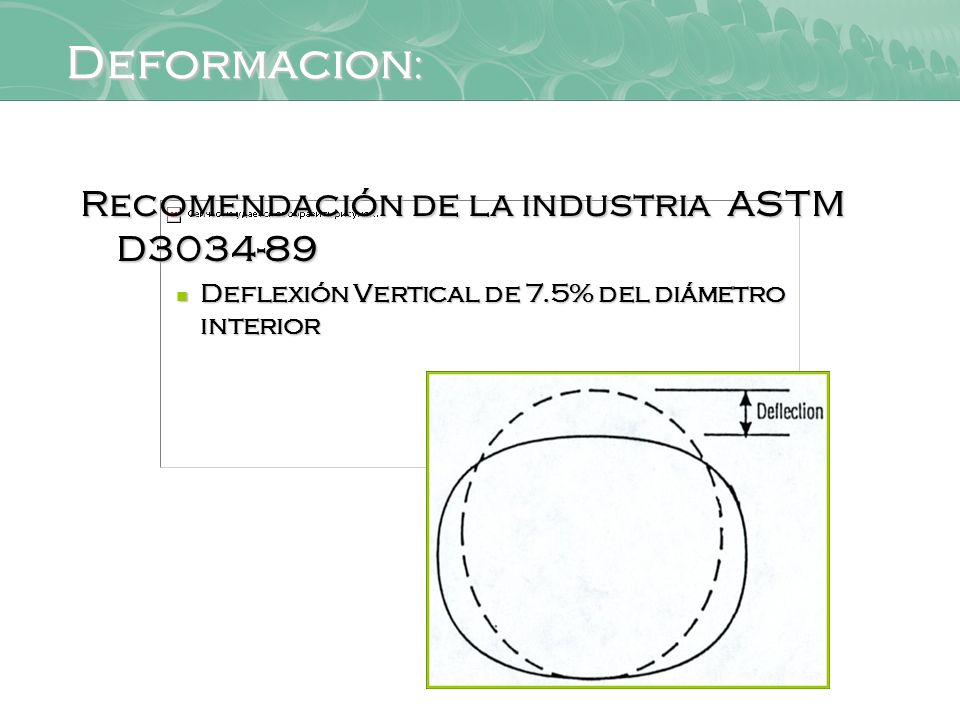

23 Deformacion : Recomendación de la industria ASTM D n Deflexión Vertical de 7.5% del diámetro interior

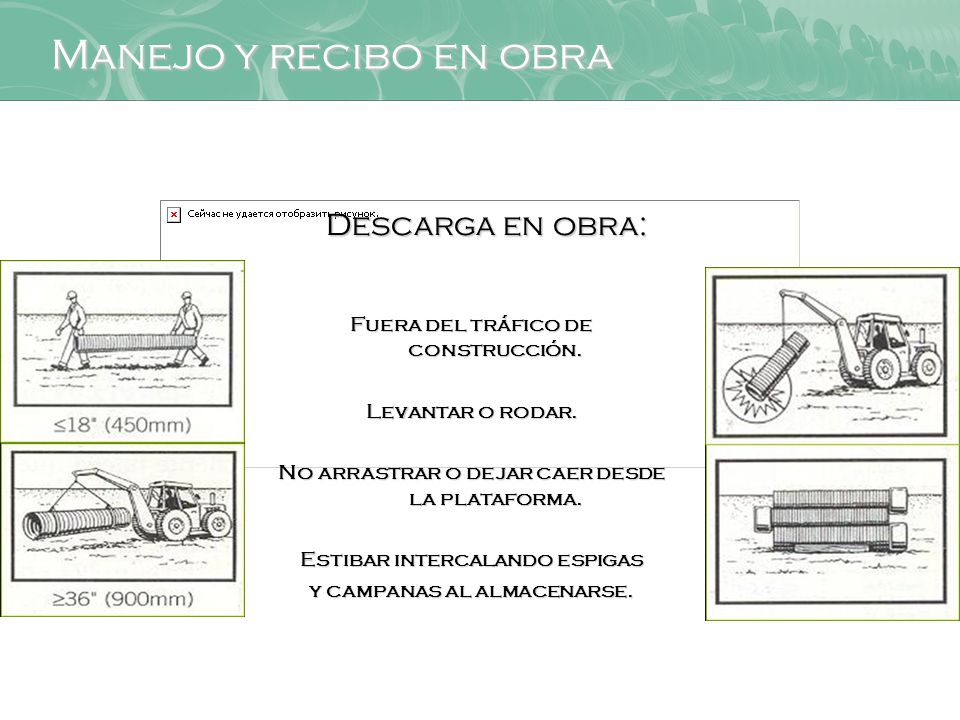

24 Fuera del tráfico de construcción. Levantar o rodar. No arrastrar o dejar caer desde la plataforma. Estibar intercalando espigas y campanas al almacenarse. Manejo y recibo en obra Descarga en obra:

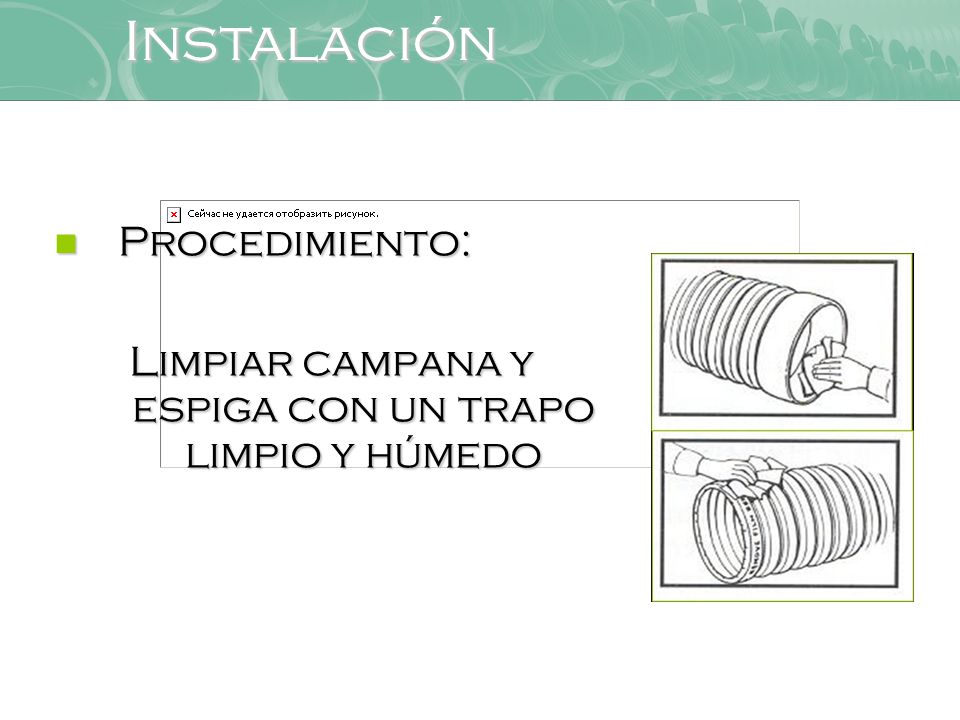

25 Instalación n Procedimiento: Limpiar campana y espiga con un trapo limpio y húmedo

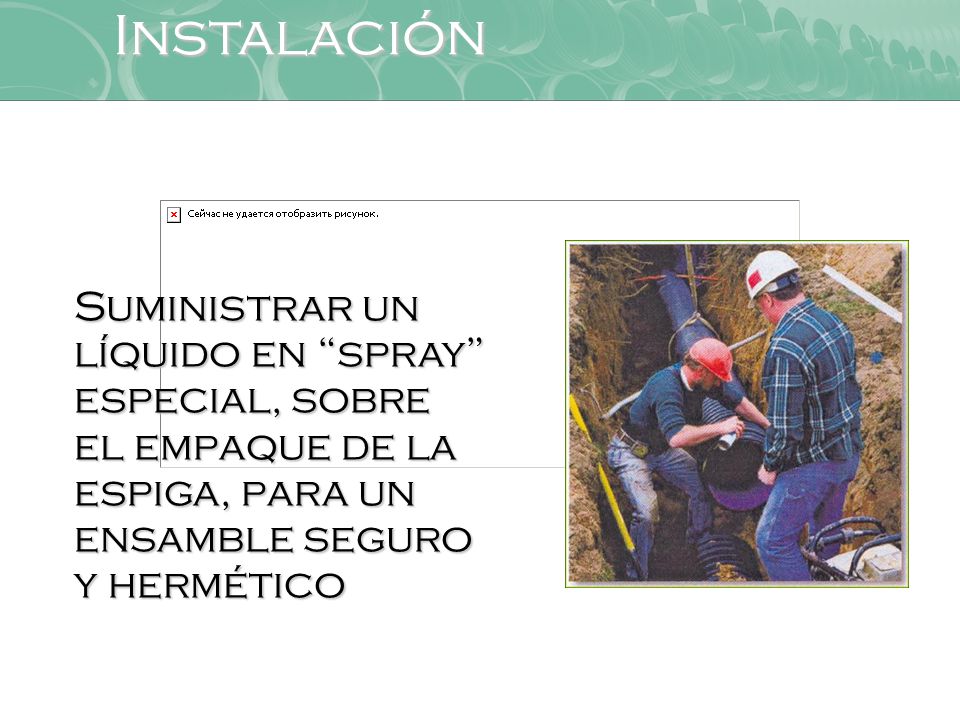

26 Instalación Suministrar un líquido en spray especial, sobre el empaque de la espiga, para un ensamble seguro y hermético Suministrar un líquido en spray especial, sobre el empaque de la espiga, para un ensamble seguro y hermético

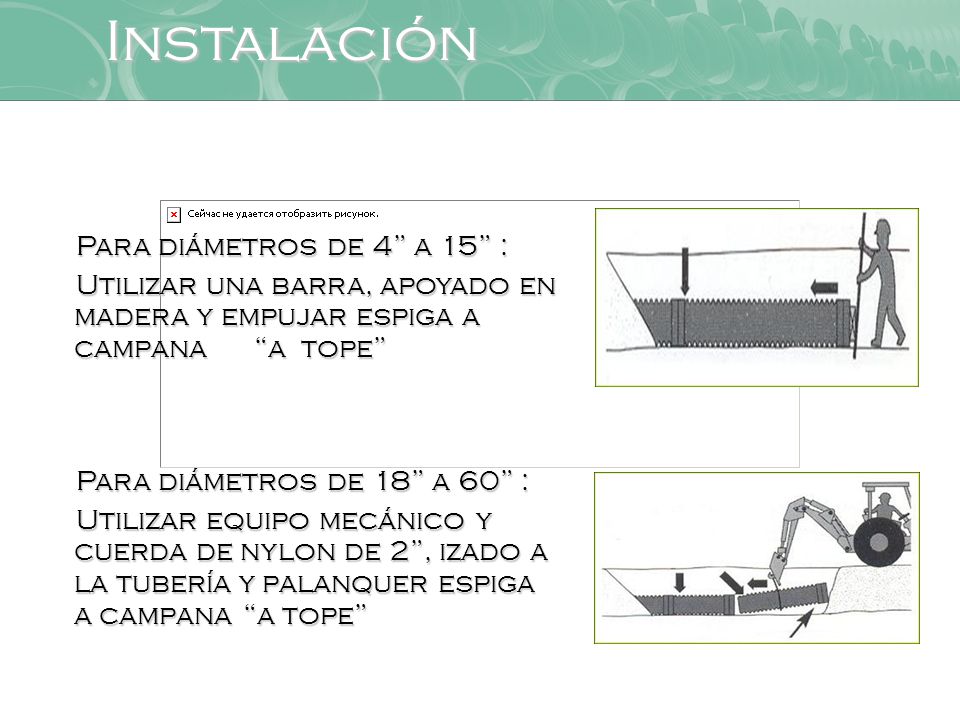

27 Instalación Para diámetros de 4 a 15 : Para diámetros de 4 a 15 : Utilizar una barra, apoyado en madera y empujar espiga a campana a tope Utilizar una barra, apoyado en madera y empujar espiga a campana a tope Para diámetros de 18 a 60 : Para diámetros de 18 a 60 : Utilizar equipo mecánico y cuerda de nylon de 2, izado a la tubería y palanquer espiga a campana a tope Utilizar equipo mecánico y cuerda de nylon de 2, izado a la tubería y palanquer espiga a campana a tope

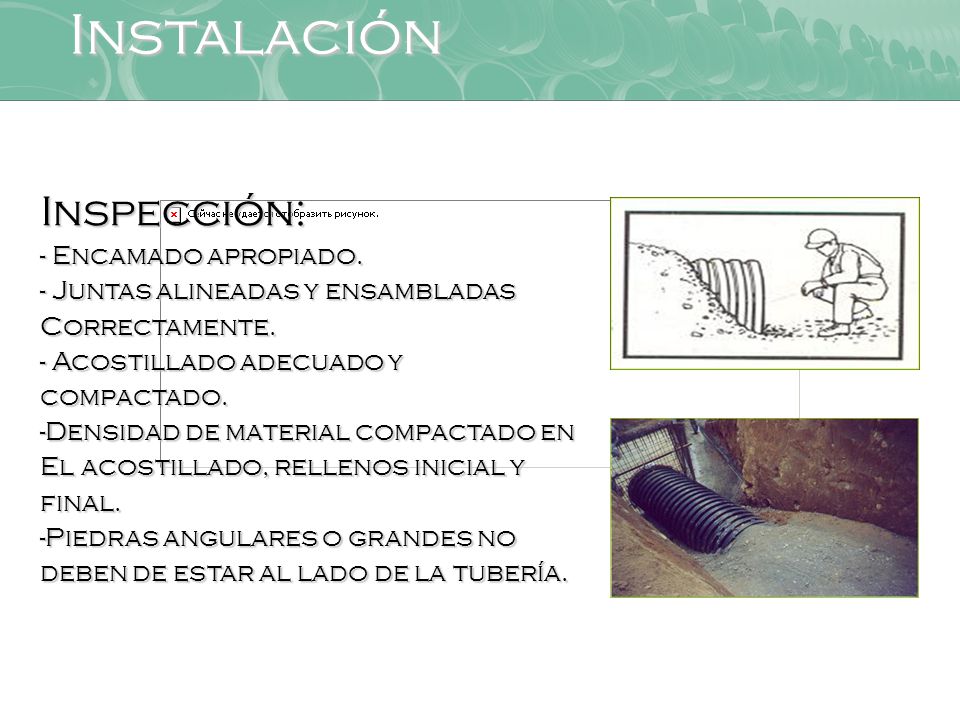

28 Inspección: - Encamado apropiado. - Juntas alineadas y ensambladas Correctamente. - Acostillado adecuado y compactado. -Densidad de material compactado en El acostillado, rellenos inicial y final. -Piedras angulares o grandes no deben de estar al lado de la tubería. Instalación

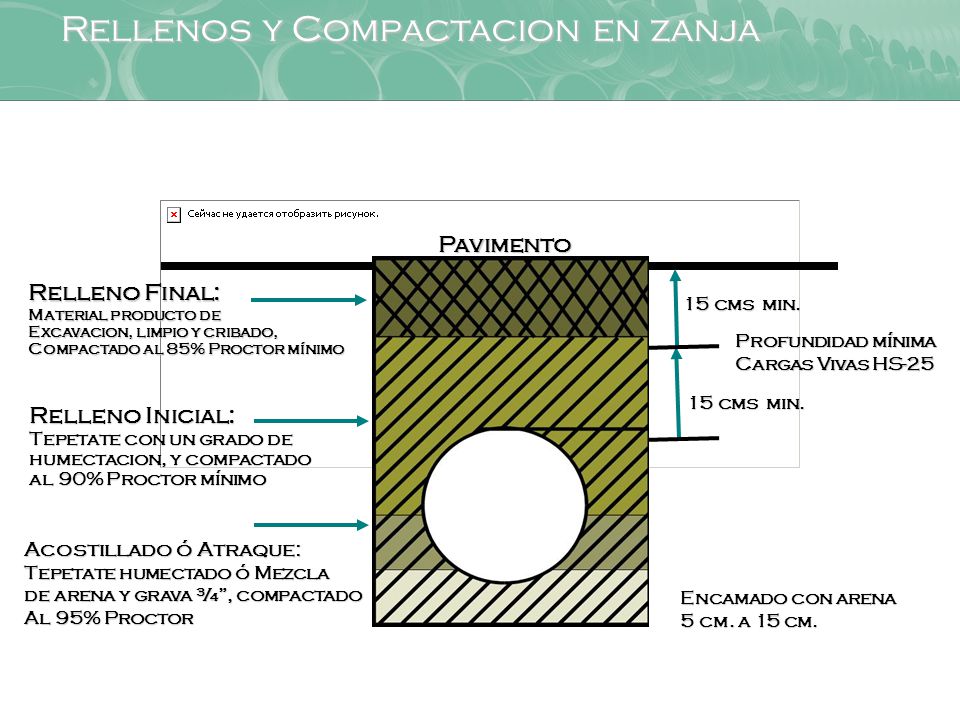

29 Rellenos y Compactacion en zanja Pavimento Relleno Final: Material producto de Excavacion, limpio y cribado, Compactado al 85% Proctor mínimo Relleno Inicial: Tepetate con un grado de humectacion, y compactado al 90% Proctor mínimo Acostillado ó Atraque: Tepetate humectado ó Mezcla de arena y grava ¾, compactado Al 95% Proctor Encamado con arena 5 cm. a 15 cm. 15 cms min. Profundidad mínima Cargas Vivas HS-25

30 Piezas especiales Piezas para aplicaciones Agrícolas y deportivas en PEAD Piezas para aplicaciones sanitarias en PVC Piezas para doble pared en PEAD Cople Marmac (Sanitario) Slit Coupler (Pluvial) Piezas para aplicaciones sanitarias en PEAD Descargas Sanitarias-Pluviales de 4 a 18 *Accesorio Saca Bocados ( 4, 6 y 8 )

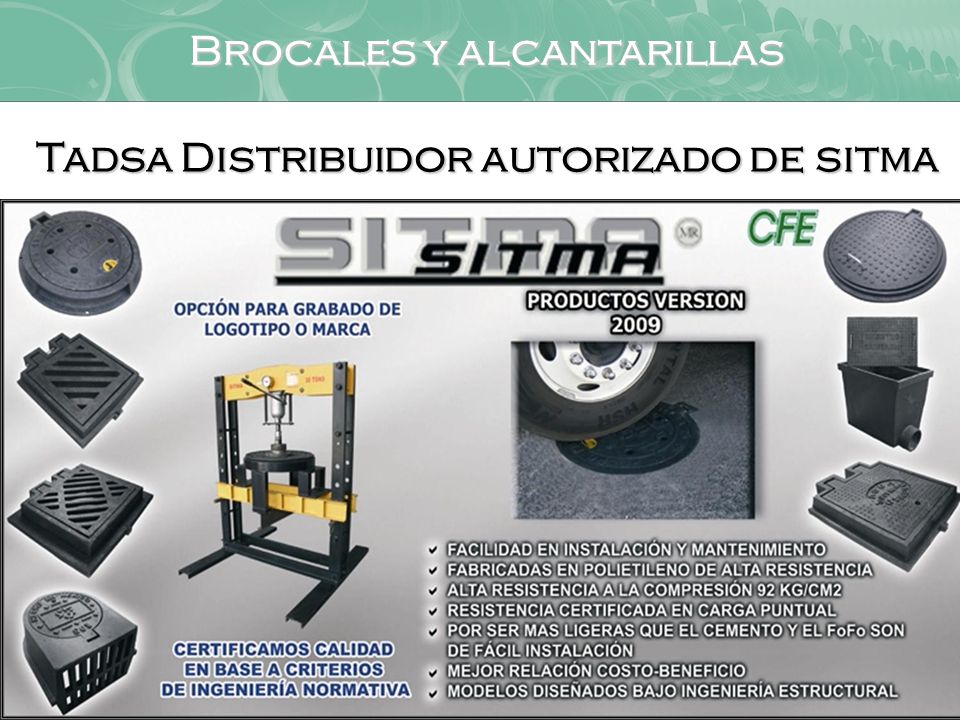

31 Brocales y alcantarillas Tadsa Distribuidor autorizado de sitma

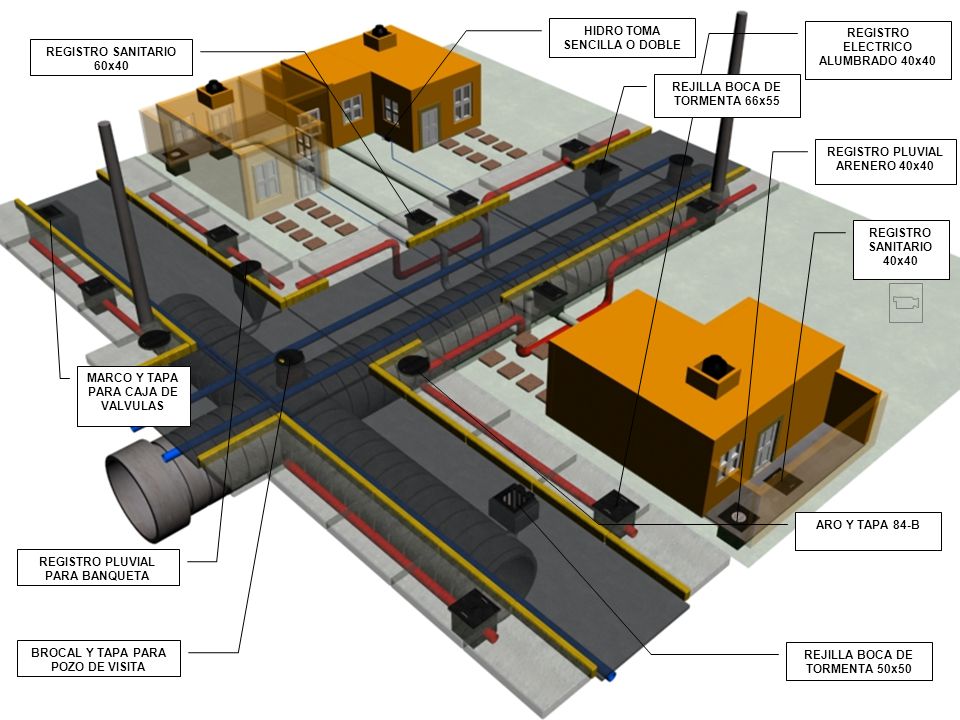

32 REGISTRO SANITARIO 40x40 REGISTRO PLUVIAL ARENERO 40x40 REGISTRO ELECTRICO ALUMBRADO 40x40 REJILLA BOCA DE TORMENTA 50x50 ARO Y TAPA 84-B HIDRO TOMA SENCILLA O DOBLE REGISTRO SANITARIO 60x40 REGISTRO PLUVIAL PARA BANQUETA BROCAL Y TAPA PARA POZO DE VISITA MARCO Y TAPA PARA CAJA DE VALVULAS REJILLA BOCA DE TORMENTA 66x55

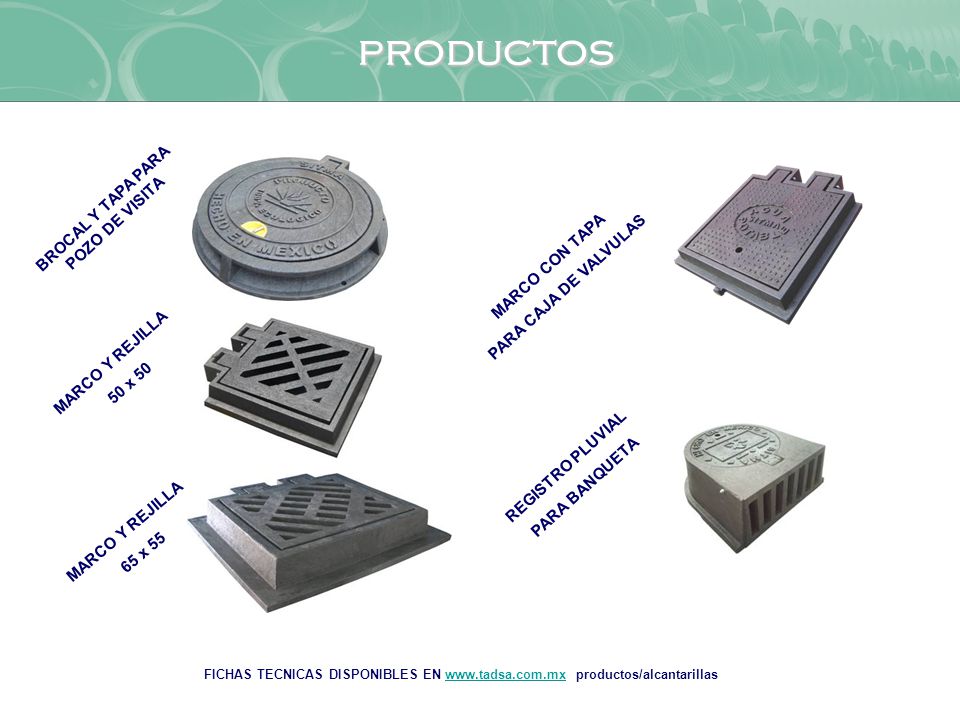

33 REGISTRO PLUVIAL PARA BANQUETA MARCO CON TAPA PARA CAJA DE VALVULAS MARCO Y REJILLA 50 x 50 MARCO Y REJILLA 65 x 55 BROCAL Y TAPA PARA POZO DE VISITAproductos FICHAS TECNICAS DISPONIBLES EN productos/alcantarillaswww.tadsa.com.mx

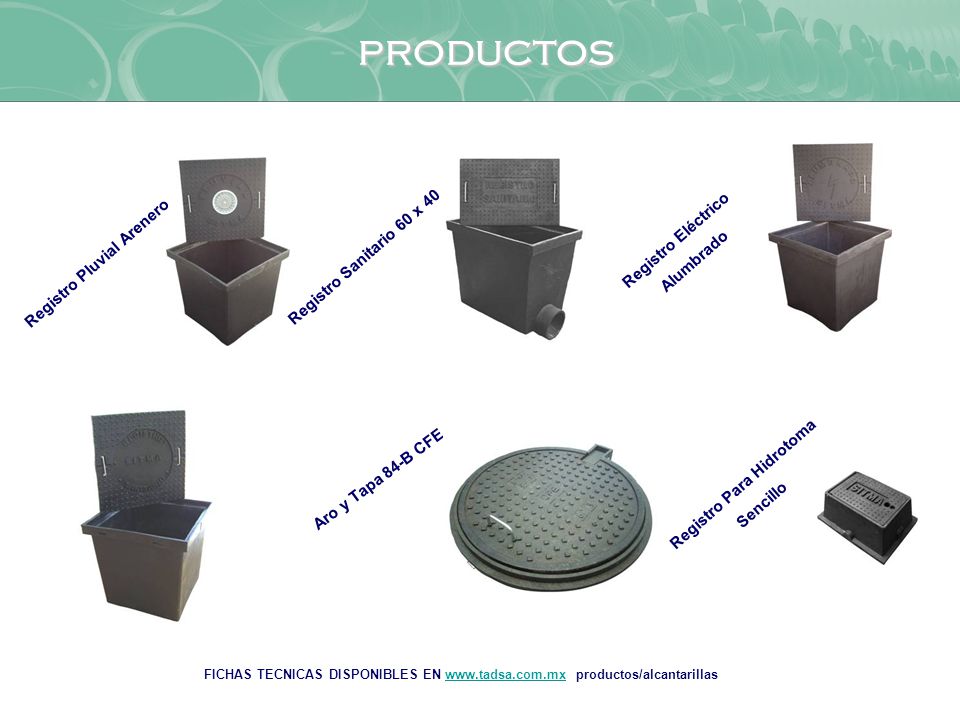

34 Aro y Tapa 84-B CFE FICHAS TECNICAS DISPONIBLES EN productos/alcantarillaswww.tadsa.com.mx Registro Sanitario 60 x 40 Registro Pluvial Arenero Registro Eléctrico Alumbrado Registro Para Hidrotoma Sencilloproductos

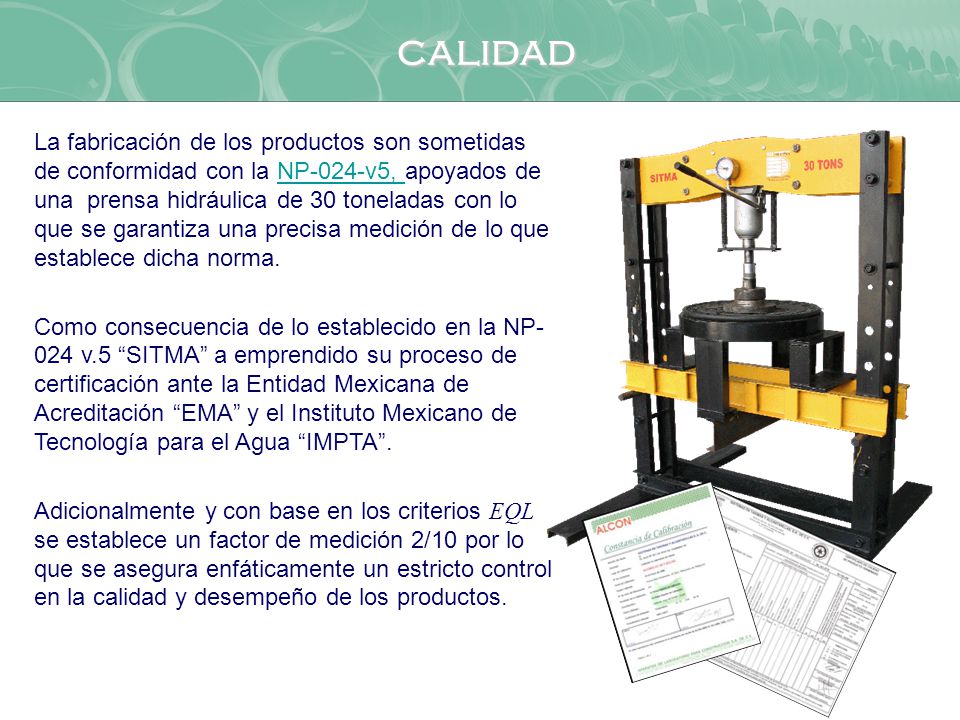

35 La fabricación de los productos son sometidas de conformidad con la NP-024-v5, apoyados de una prensa hidráulica de 30 toneladas con lo que se garantiza una precisa medición de lo que establece dicha norma.NP-024-v5, Como consecuencia de lo establecido en la NP- 024 v.5 SITMA a emprendido su proceso de certificación ante la Entidad Mexicana de Acreditación EMA y el Instituto Mexicano de Tecnología para el Agua IMPTA. Adicionalmente y con base en los criterios EQL se establece un factor de medición 2/10 por lo que se asegura enfáticamente un estricto control en la calidad y desempeño de los productos.calidad

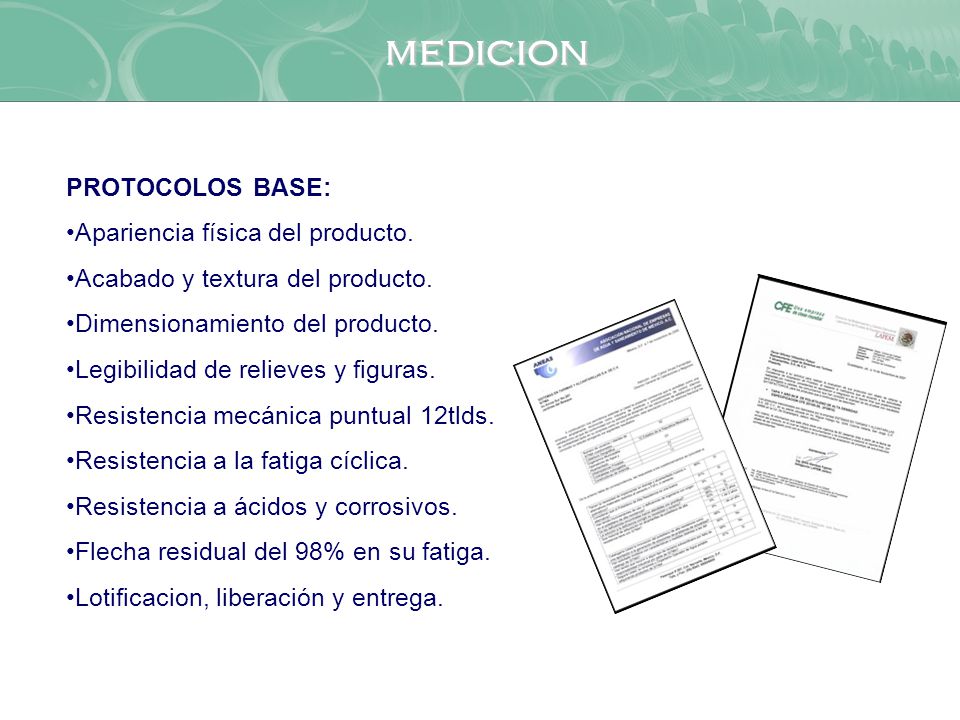

36 PROTOCOLOS BASE: Apariencia física del producto. Acabado y textura del producto. Dimensionamiento del producto. Legibilidad de relieves y figuras. Resistencia mecánica puntual 12tlds. Resistencia a la fatiga cíclica. Resistencia a ácidos y corrosivos. Flecha residual del 98% en su fatiga. Lotificacion, liberación y entrega.medicion

37 Montemorelos No.7100-A Col. Topo Chico Monterrey, N.L. C.P Tel. (01-81) / / / Fax (01-81)
