Presentación del tema: "3BUSXXXXXXR0001 Page 1 ABB Electricity Metering El Medidor Alpha Plus."— Transcripción de la presentación:

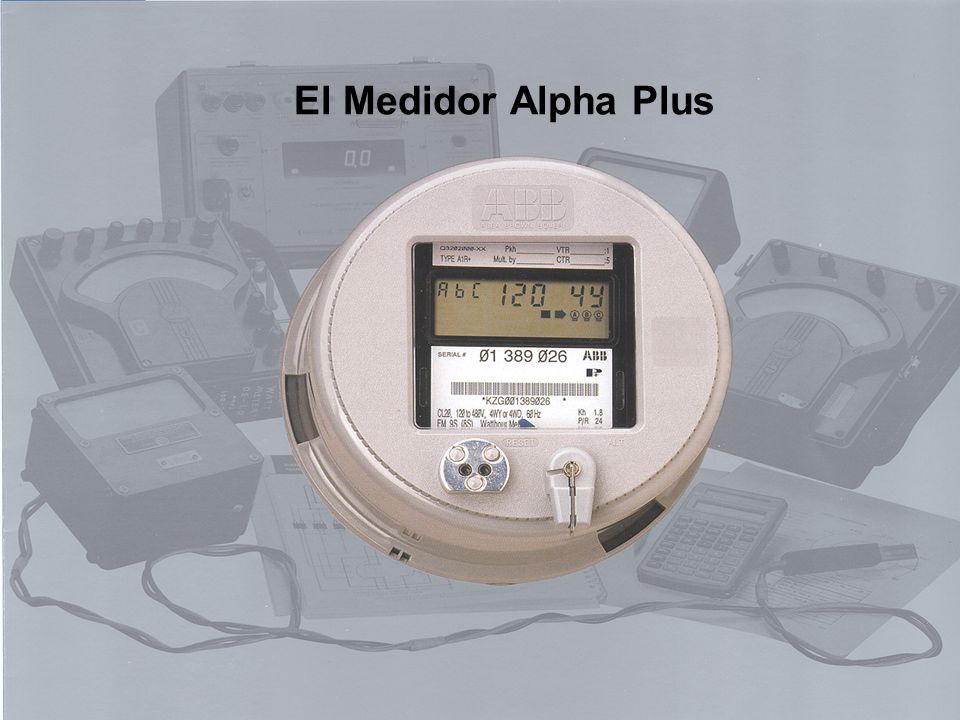

1 3BUSXXXXXXR0001 Page 1 ABB Electricity Metering El Medidor Alpha Plus

2 3BUSXXXXXXR0001 Page 2 ABB Electricity Metering El Medidor AlphaPlus - Funciones Medición para Facturación Verificación del Servicio Instrumentación Monitoreo de la Calidad de Energía

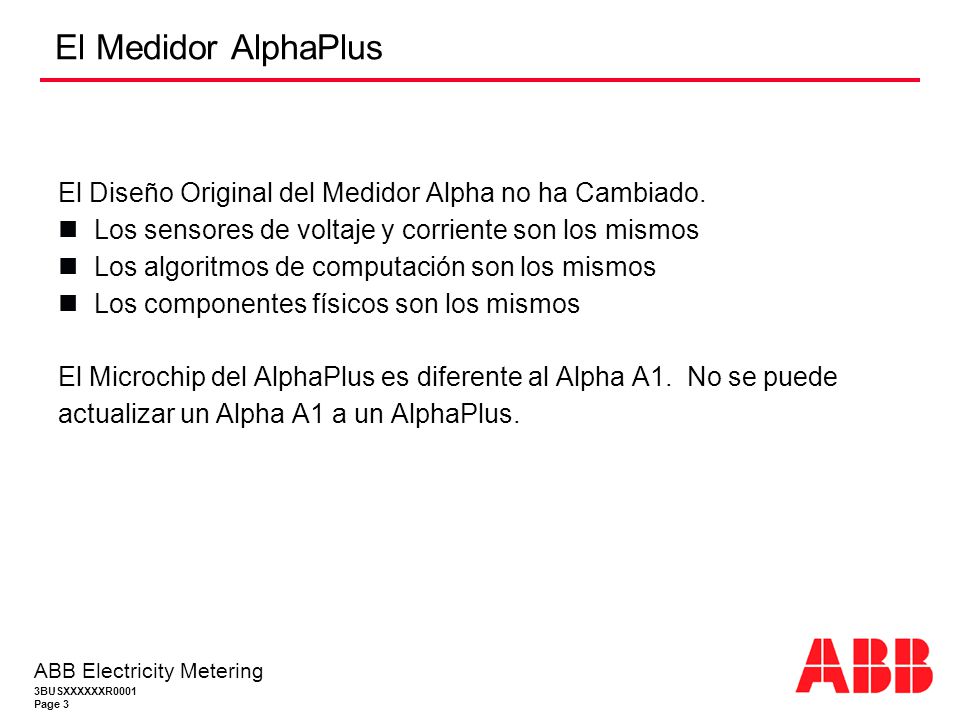

3 3BUSXXXXXXR0001 Page 3 ABB Electricity Metering El Medidor AlphaPlus El Diseño Original del Medidor Alpha no ha Cambiado. Los sensores de voltaje y corriente son los mismos Los algoritmos de computación son los mismos Los componentes físicos son los mismos El Microchip del AlphaPlus es diferente al Alpha A1. No se puede actualizar un Alpha A1 a un AlphaPlus.

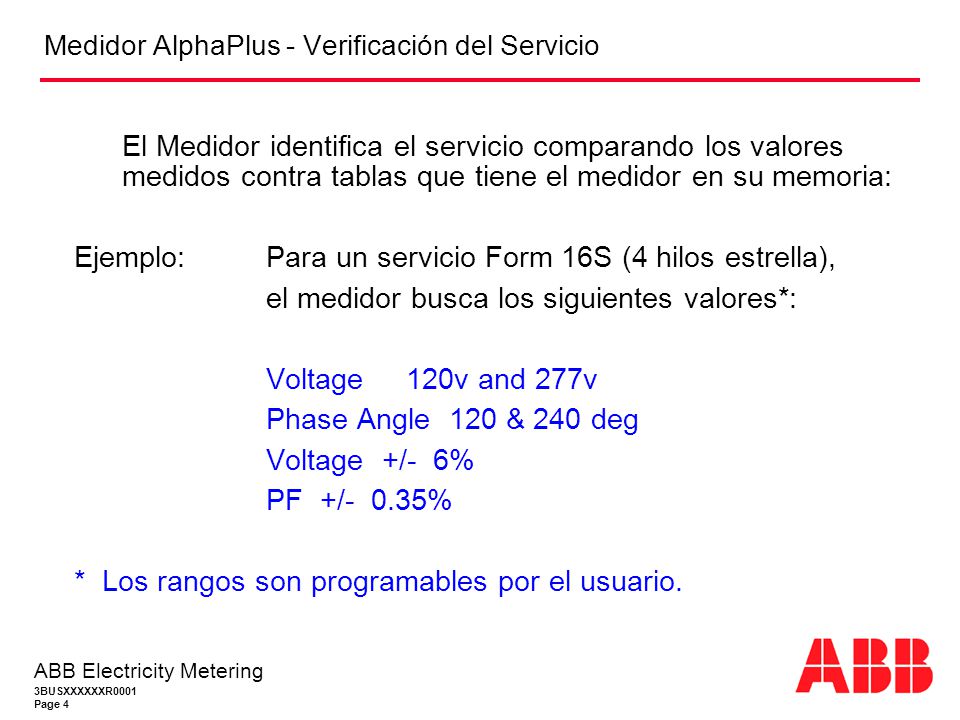

4 3BUSXXXXXXR0001 Page 4 ABB Electricity Metering Medidor AlphaPlus - Verificación del Servicio El Medidor identifica el servicio comparando los valores medidos contra tablas que tiene el medidor en su memoria: Ejemplo: Para un servicio Form 16S (4 hilos estrella), el medidor busca los siguientes valores*: Voltage 120v and 277v Phase Angle 120 & 240 deg Voltage +/- 6% PF +/- 0.35% * Los rangos son programables por el usuario.

5 3BUSXXXXXXR0001 Page 5 ABB Electricity Metering Realizando la prueba de Verificación del Servicio Verificación de Servicio

6 3BUSXXXXXXR0001 Page 6 ABB Electricity Metering Identifica el Tipo de Servicio y el Voltaje Verificación de Servicio - Voltajes Rotación ABC, 120v, 4 Hilos Estrella

7 3BUSXXXXXXR0001 Page 7 ABB Electricity Metering Avisa si hay problema en algun voltaje Verificación de Servicio - Voltajes Servicio Invalido: Voltaje de servicio y/o angulo no reconocido

8 3BUSXXXXXXR0001 Page 8 ABB Electricity Metering Avisa si hay problema Verificación de Servicio - Corrientes Falta corrientes en fases B y C

9 3BUSXXXXXXR0001 Page 9 ABB Electricity Metering Instrumentación Frecuencia kW Trifasico kVAR Trifasico kVA Trifasico F.P. Trifasico Voltaje por fase Corriente por fase Angulo de Voltaje usando Va como referencia Angulo de Corriente usando Va como referencia Angulo entre Voltaje y Corriente de cada fase kW por fase kVAR por fase kVA por fase F.P. por fase Total distorsión armónica por fase - Voltaje Total distorsión armónica por fase - Corriente El punto decimal es flotante para los valores de corriente. La precision es superior a 0.5% para V, I, kW, kVAR, y kVA.

10 3BUSXXXXXXR0001 Page 10 ABB Electricity Metering Instrumentación Magnitud de Voltaje Fase A

11 3BUSXXXXXXR0001 Page 11 ABB Electricity Metering Instrumentación kW Trifasico

12 3BUSXXXXXXR0001 Page 12 ABB Electricity Metering Instrumentación Corriente en Fase B

13 3BUSXXXXXXR0001 Page 13 ABB Electricity Metering Instrumentación Factor de Potencia Fase C

14 3BUSXXXXXXR0001 Page 14 ABB Electricity Metering Instrumentación Total Distorcion Armonica, Fase A Corriente

15 3BUSXXXXXXR0001 Page 15 ABB Electricity Metering Acceso a Pantalla Alterna

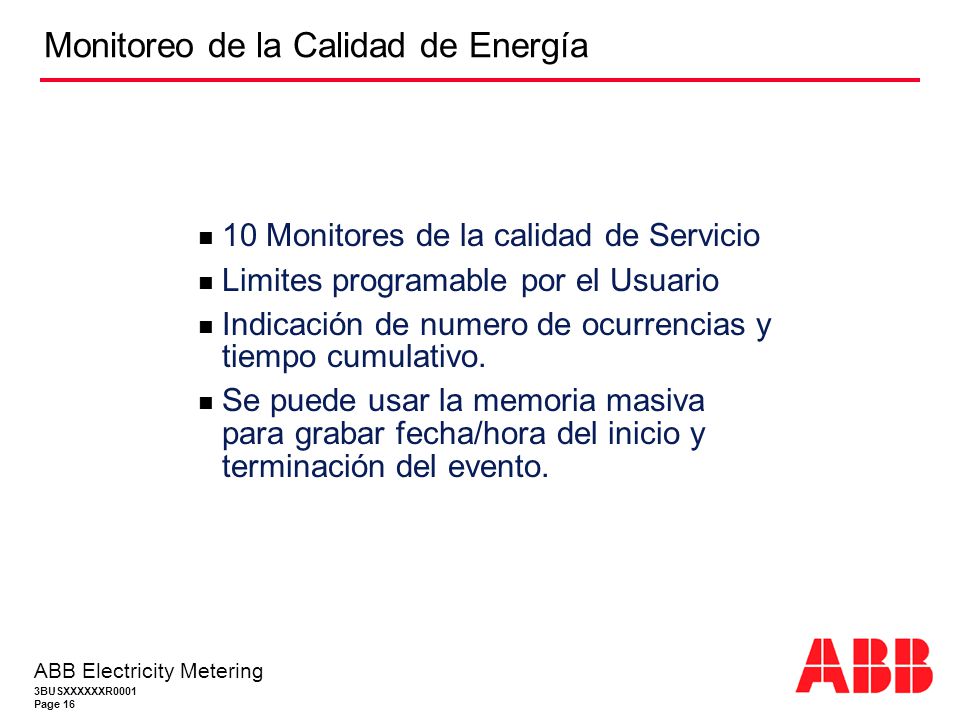

16 3BUSXXXXXXR0001 Page 16 ABB Electricity Metering Monitoreo de la Calidad de Energía 10 Monitores de la calidad de Servicio Limites programable por el Usuario Indicación de numero de ocurrencias y tiempo cumulativo. Se puede usar la memoria masiva para grabar fecha/hora del inicio y terminación del evento.

17 3BUSXXXXXXR0001 Page 17 ABB Electricity Metering Monitoreo de la Calidad de Energía Monitor 0: Sag momentáneo de voltaje ( medido cada 2 ciclos en cada fase) Monitor 1: Prueba de verificación de servicio – Voltaje Monitor 2: Prueba de Voltaje Bajo Monitor 3: Prueba de Voltaje Elevado Monitor 4: Prueba de Flujo Inverso y F.P. Monitor 5: Prueba de Corriente Baja Monitor 6: Prueba de F.P. Anormal Monitor 7: Prueba de Contenido del Segundo Armónica Monitor 8: Prueba de Total Distorsión Armónica – Corriente Monitor 9: Prueba de Total Distorsión Armónica – Voltaje

18 3BUSXXXXXXR0001 Page 18 ABB Electricity Metering Ejemplo de Registros de Eventos: Evento:Voltaje Inferior al 94% en Cualquier Fase con duracion mayor a 10 segundos. Evento: Corriente de Cero en Cualquier Fase con duracion mayor a 60 segundos. Monitoreo de la Calidad de Energía

19 Placa de Datos Nuevo Logo Q AB Type A1R+ *KZG Z * CL20, 120 to 480V, 4WY or 4WD, 60Hz FM9S (8S) Watthour Meter 9327CAB Kh 1.8 K t 1.8 TA 2.5 A KYZ ______ MULT _____ Serial # Comision Federal de Electricidad Estilo Plug N Play: Si esto esta en la placa, el medidor esta listo con todas las funciones de AlphaPlus. P+P+

20 3BUSXXXXXXR0001 Page 20 ABB Electricity Metering Medidor AlphaPlus - Otras Opciones Memoria Masiva con 32 Kbytes y 4 canales de grabación Módem interno para comunicación hasta 2400 baud* Salida RS-232* Salida RS-485* Hasta 4 de Relé tipo KYZ * Solo se puede elegir una de las tres opciones de comunicación.

21 3BUSXXXXXXR0001 Page 21 ABB Electricity Metering Software PQ Inspector Diagramas fasoriales para verificación de las conexiones del servicio. Permite guardar la información para evidencia de la instalación correcta del medidor Diagrama de Potencia con una presentación de KVA calculado en forma vectorial y aritmético. Diagrama de Contenido de Armónica en Voltaje y Corriente por fase. Diagrama de Potencia Armónica Registro de Eventos

22 3BUSXXXXXXR0001 Page 22 ABB Electricity Metering Diagrama Fasorial Informacion del Servicio (Historial)

23 3BUSXXXXXXR0001 Page 23 ABB Electricity Metering Diagrama Fasorial

24 3BUSXXXXXXR0001 Page 24 ABB Electricity Metering Diagrama Fasorial Servicio Invalido. Ayuda a corregir errores de instalacion.

25 3BUSXXXXXXR0001 Page 25 ABB Electricity Metering Verificacion del Servicio - Comparativo l Verificación de Ángulo de Fase l Verificación de Voltaje l Verificación de Corriente l Verificación de Rotación de Fases l Verificación de Alambrado l Voltímetro l Amperímetro l Indicador de Rotación de Fases l Circuito de Conmutación l Papel Gráfico l Verificación de Alambrado - Visual - Por Instrumento Medidor AlphaPlusMetodo Convencional (Woodson)

26 3BUSXXXXXXR0001 Page 26 ABB Electricity Metering Comparación de Costos El Medidor AlphaPlus automaticament e verifica la instalacion al momento de energizacion. En este ejemplo el ahorro es mas de $36.00 por medidor instalado. Medidor AlphaPlus vs. Metodo Convencional:

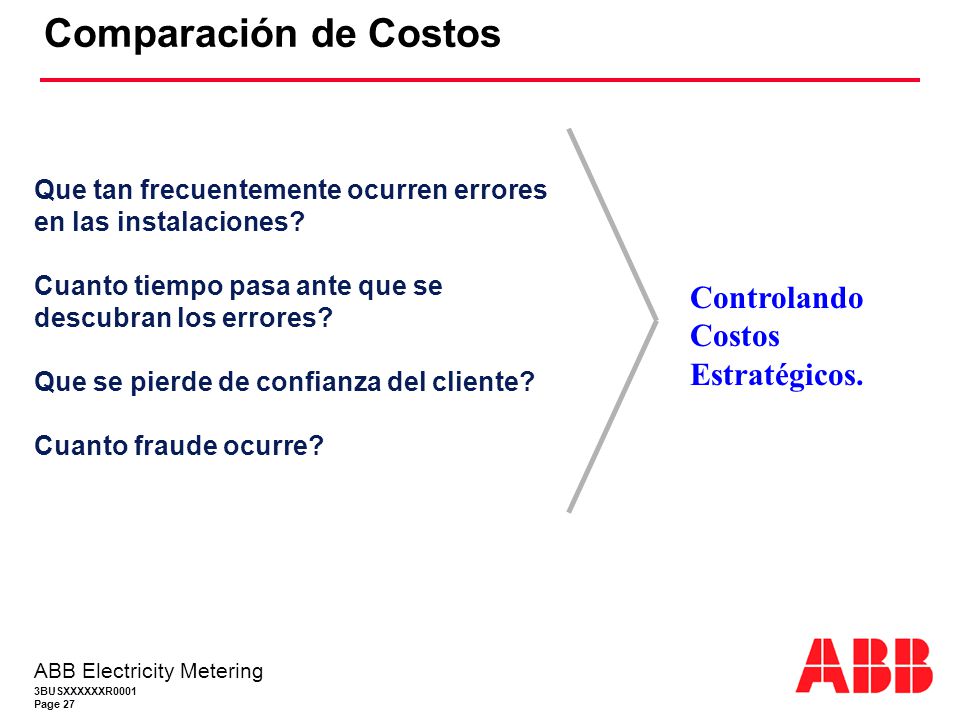

27 3BUSXXXXXXR0001 Page 27 ABB Electricity Metering Comparación de Costos Que tan frecuentemente ocurren errores en las instalaciones? Cuanto tiempo pasa ante que se descubran los errores? Que se pierde de confianza del cliente? Cuanto fraude ocurre? Controlando Costos Estratégicos.

28 3BUSXXXXXXR0001 Page 28 ABB Electricity Metering Diagrama de Relacion de Potencia Potencia Vectorial y Aritmetica

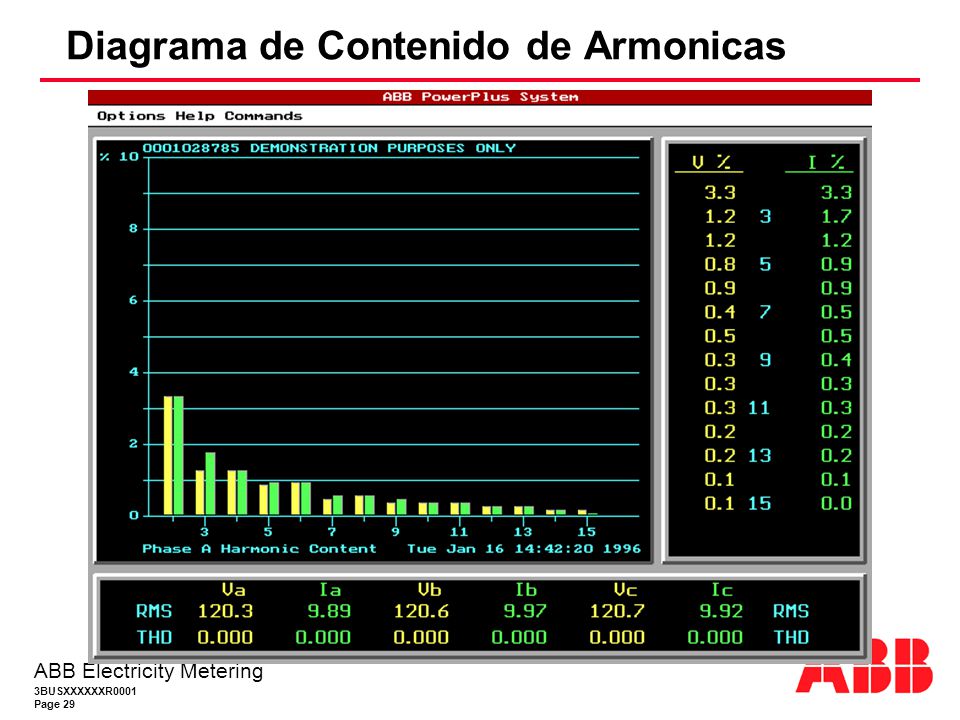

29 3BUSXXXXXXR0001 Page 29 ABB Electricity Metering Diagrama de Contenido de Armonicas

30 3BUSXXXXXXR0001 Page 30 ABB Electricity Metering Diagrama de Potencia Armonica Indica si la armonica es generada por el cliente o recibida con el servicio electrico.
