1 TARIFAS ELECTRICAS 11 UTEC HERMOSILLO SONORA 2008 ACADEMIA DE MEDICION Y SERVICIOS DIVISION NOROESTE

2 ESTRUCTURA TARIFARIA Tarifas de Energía Eléctrica DEFINICION Las tarifas de energía eléctrica son las disposiciones especificas, que contienen las cuotas y condiciones que rigen para los suministros de energía eléctrica agrupados en cada clase de servicio. Las tarifas se identifican oficialmente por su número y/o letra(s) y solo en los casos en que sea preciso complementar la denominación, delante de su identificación se escribirá el titulo de la respectiva tarifa.

3

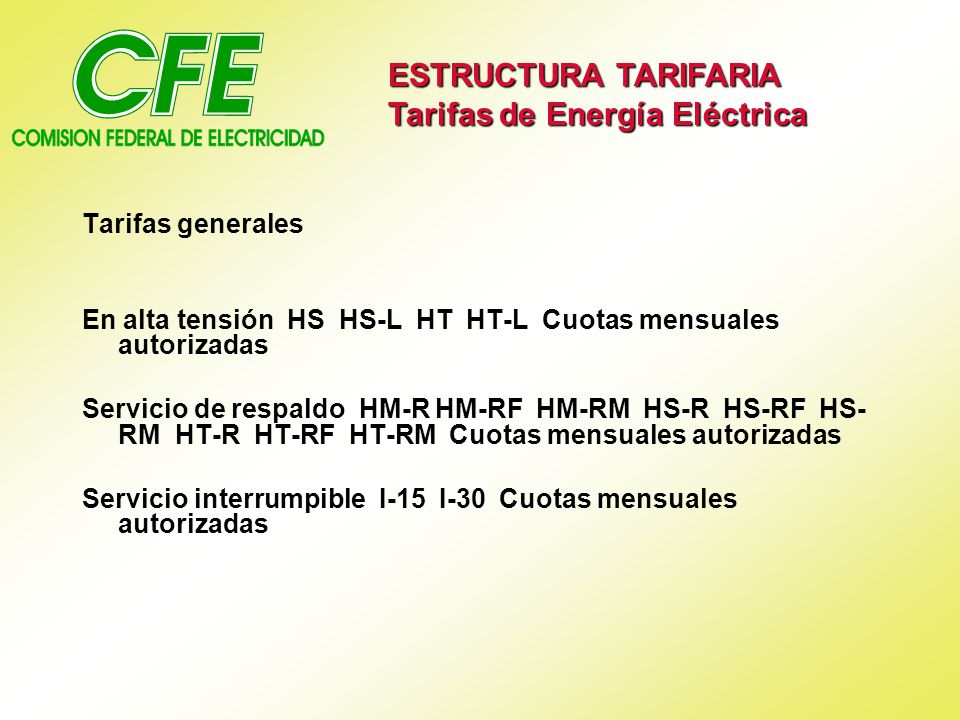

4 Tarifas generales En alta tensión HS HS-L HT HT-L Cuotas mensuales autorizadas Servicio de respaldo HM-R HM-RF HM-RM HS-R HS-RF HS- RM HT-R HT-RF HT-RM Cuotas mensuales autorizadas Servicio interrumpible I-15 I-30 Cuotas mensuales autorizadas ESTRUCTURA TARIFARIA Tarifas de Energía Eléctrica

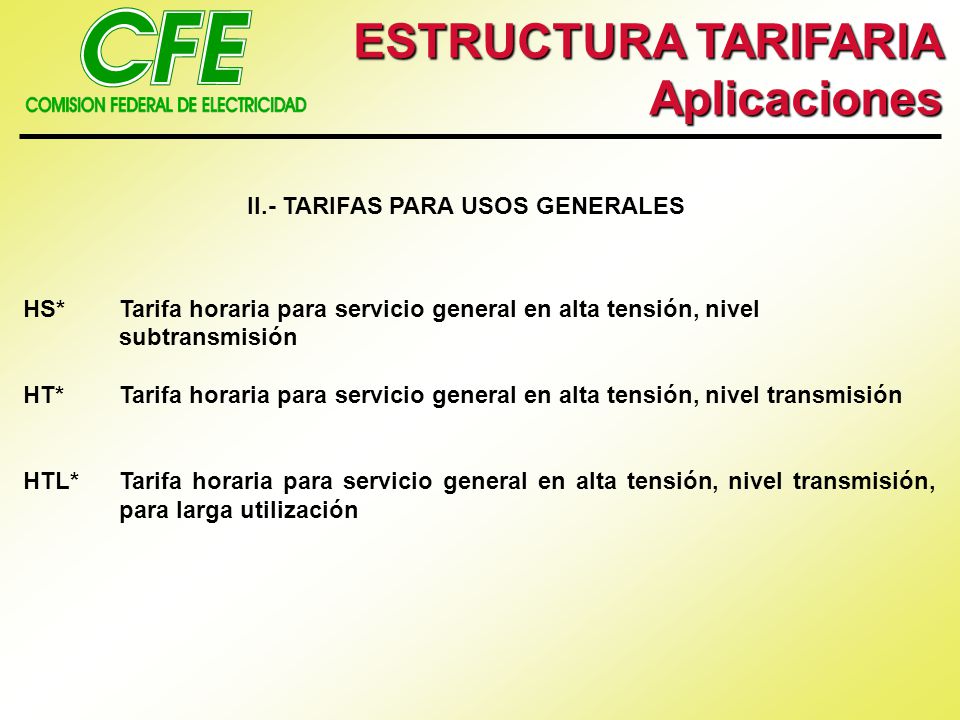

5 ESTRUCTURA TARIFARIA Aplicaciones II.- TARIFAS PARA USOS GENERALES HS*Tarifa horaria para servicio general en alta tensión, nivel subtransmisión HT*Tarifa horaria para servicio general en alta tensión, nivel transmisión HTL*Tarifa horaria para servicio general en alta tensión, nivel transmisión, para larga utilización

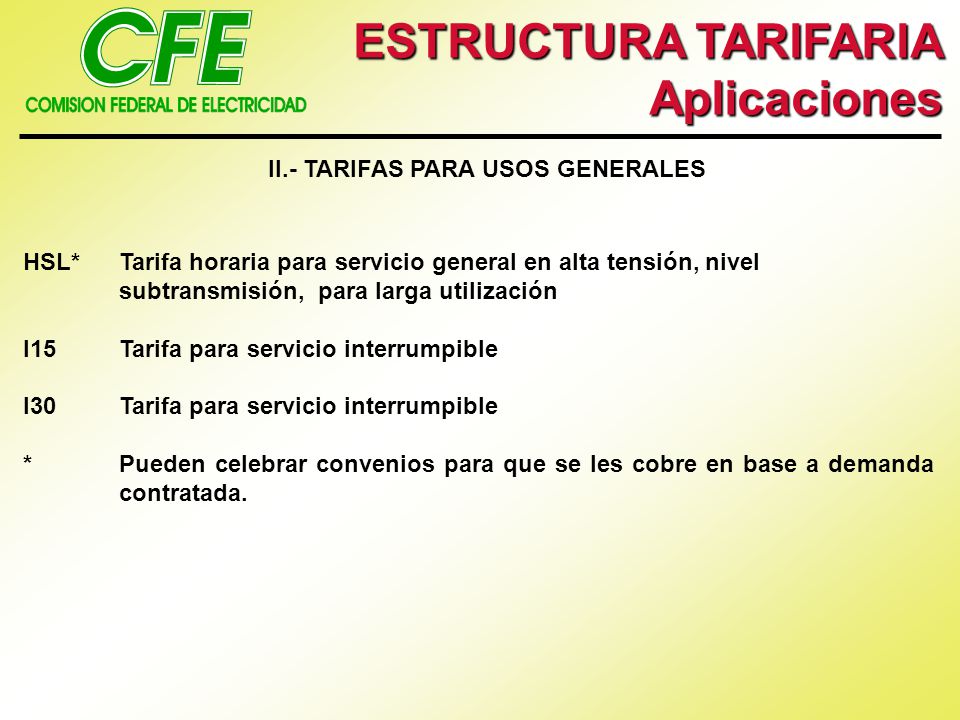

6 ESTRUCTURA TARIFARIA Aplicaciones II.- TARIFAS PARA USOS GENERALES HSL*Tarifa horaria para servicio general en alta tensión, nivel subtransmisión, para larga utilización I15Tarifa para servicio interrumpible I30Tarifa para servicio interrumpible * Pueden celebrar convenios para que se les cobre en base a demanda contratada.

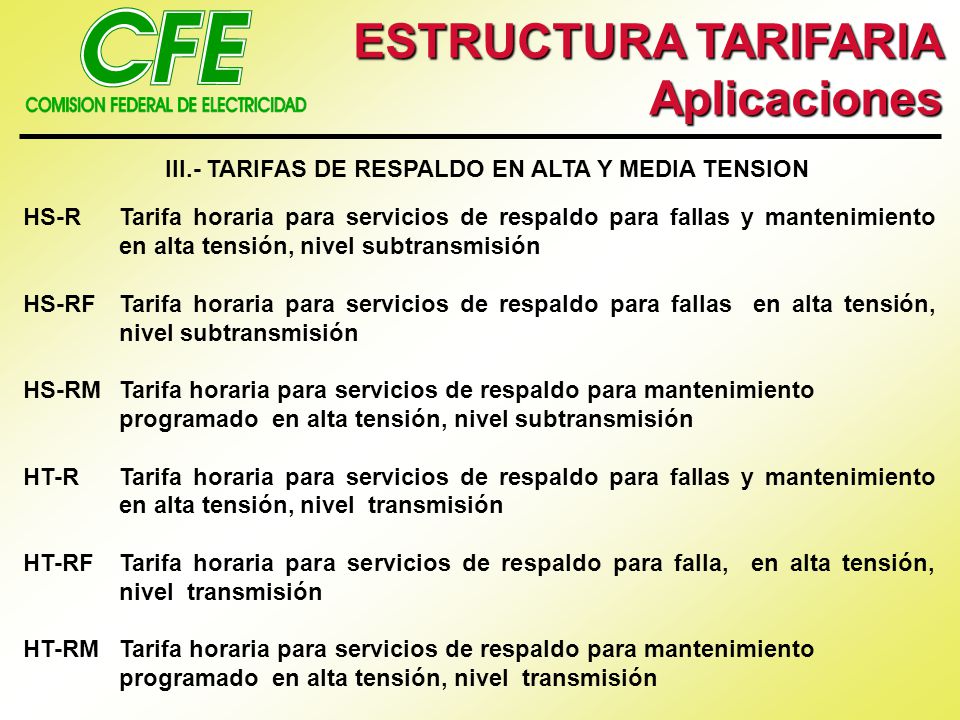

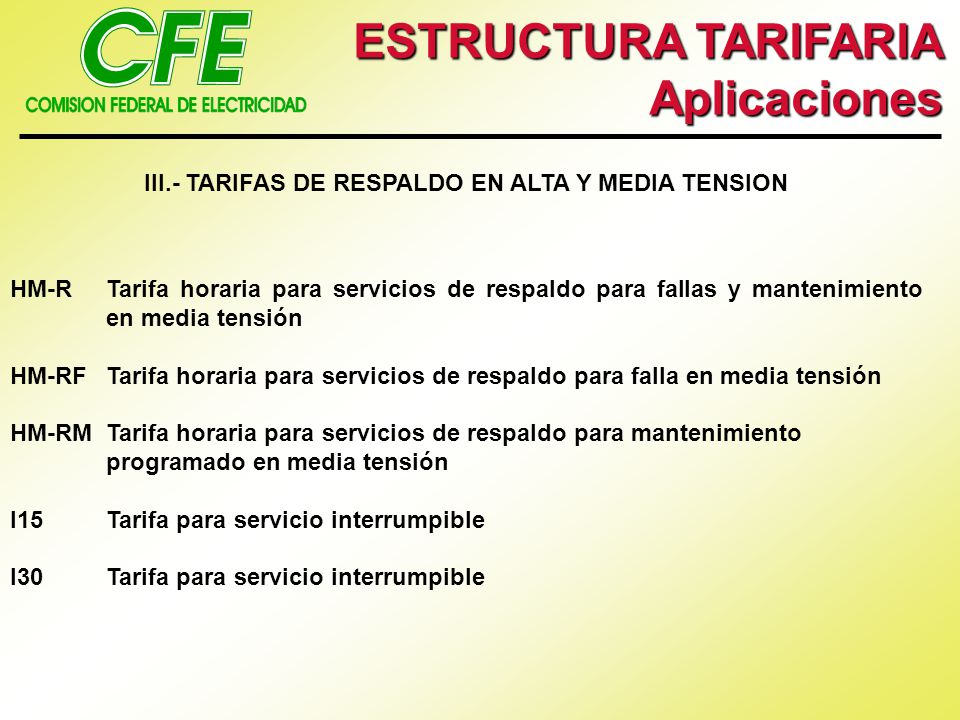

7 ESTRUCTURA TARIFARIA Aplicaciones III.- TARIFAS DE RESPALDO EN ALTA Y MEDIA TENSION HS-RTarifa horaria para servicios de respaldo para fallas y mantenimiento en alta tensión, nivel subtransmisión HS-RFTarifa horaria para servicios de respaldo para fallas en alta tensión, nivel subtransmisión HS-RMTarifa horaria para servicios de respaldo para mantenimiento programado en alta tensión, nivel subtransmisión HT-RTarifa horaria para servicios de respaldo para fallas y mantenimiento en alta tensión, nivel transmisión HT-RFTarifa horaria para servicios de respaldo para falla, en alta tensión, nivel transmisión HT-RMTarifa horaria para servicios de respaldo para mantenimiento programado en alta tensión, nivel transmisión

8 ESTRUCTURA TARIFARIA Aplicaciones III.- TARIFAS DE RESPALDO EN ALTA Y MEDIA TENSION HM-RTarifa horaria para servicios de respaldo para fallas y mantenimiento en media tensión HM-RFTarifa horaria para servicios de respaldo para falla en media tensión HM-RMTarifa horaria para servicios de respaldo para mantenimiento programado en media tensión I15Tarifa para servicio interrumpible I30Tarifa para servicio interrumpible

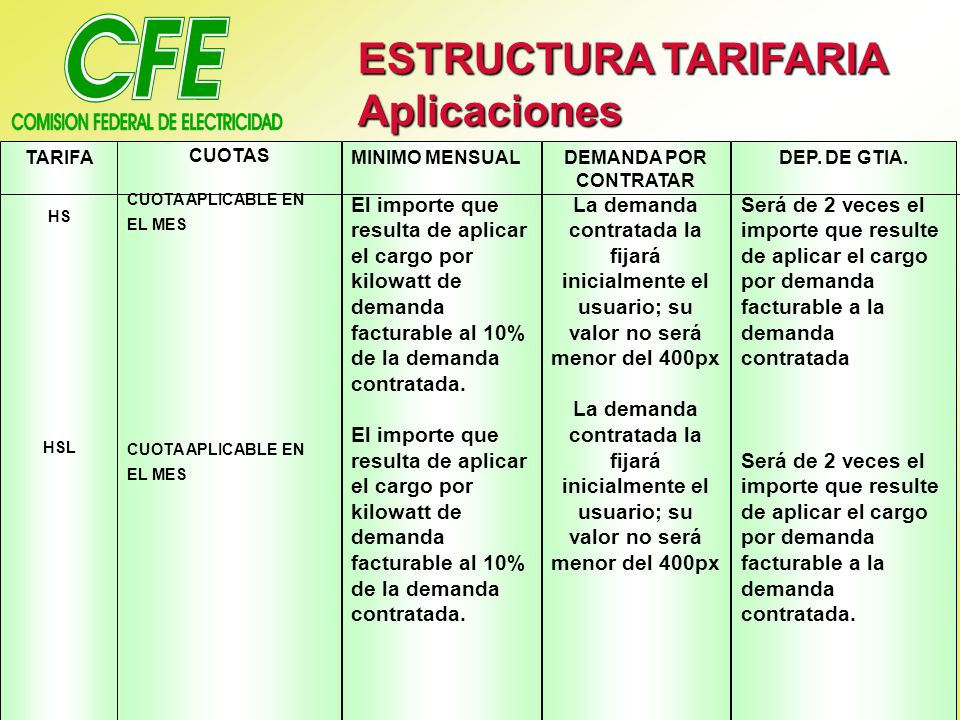

9 ESTRUCTURA TARIFARIA Aplicaciones TARIFA HS HSL CUOTAS CUOTA APLICABLE EN EL MES MINIMO MENSUAL El importe que resulta de aplicar el cargo por kilowatt de demanda facturable al 10% de la demanda contratada. DEMANDA POR CONTRATAR La demanda contratada la fijará inicialmente el usuario; su valor no será menor del 400px DEP. DE GTIA. Será de 2 veces el importe que resulte de aplicar el cargo por demanda facturable a la demanda contratada Será de 2 veces el importe que resulte de aplicar el cargo por demanda facturable a la demanda contratada.

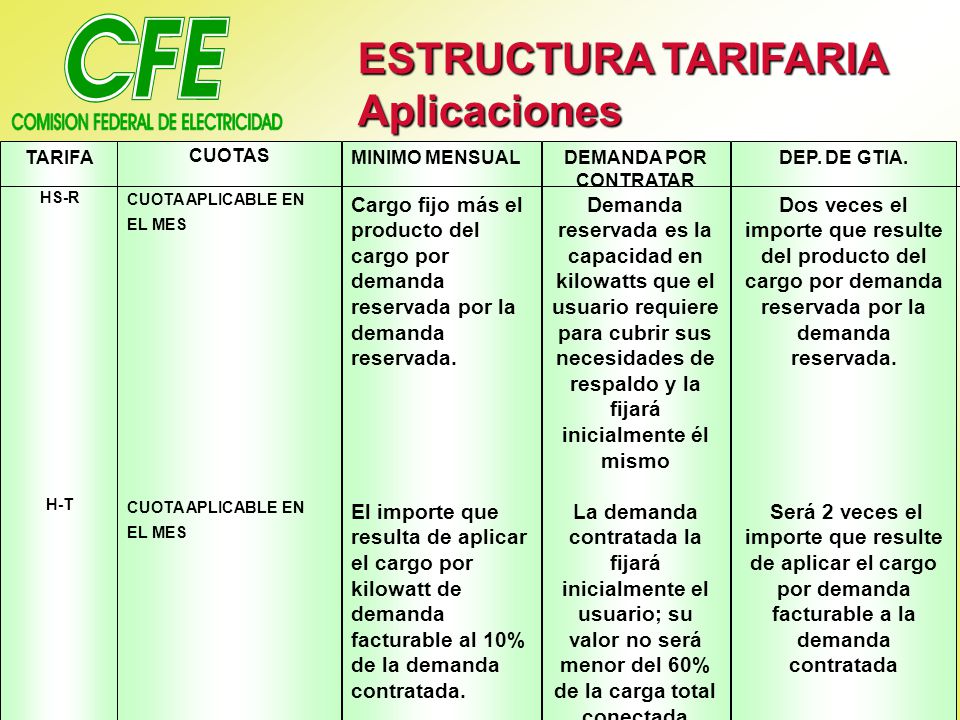

10 ESTRUCTURA TARIFARIA Aplicaciones TARIFA HS-R H-T CUOTAS CUOTA APLICABLE EN EL MES MINIMO MENSUAL Cargo fijo más el producto del cargo por demanda reservada por la demanda reservada. El importe que resulta de aplicar el cargo por kilowatt de demanda facturable al 10% de la demanda contratada. DEMANDA POR CONTRATAR Demanda reservada es la capacidad en kilowatts que el usuario requiere para cubrir sus necesidades de respaldo y la fijará inicialmente él mismo La demanda contratada la fijará inicialmente el usuario; su valor no será menor del 60% de la carga total conectada DEP. DE GTIA. Dos veces el importe que resulte del producto del cargo por demanda reservada por la demanda reservada. Será 2 veces el importe que resulte de aplicar el cargo por demanda facturable a la demanda contratada

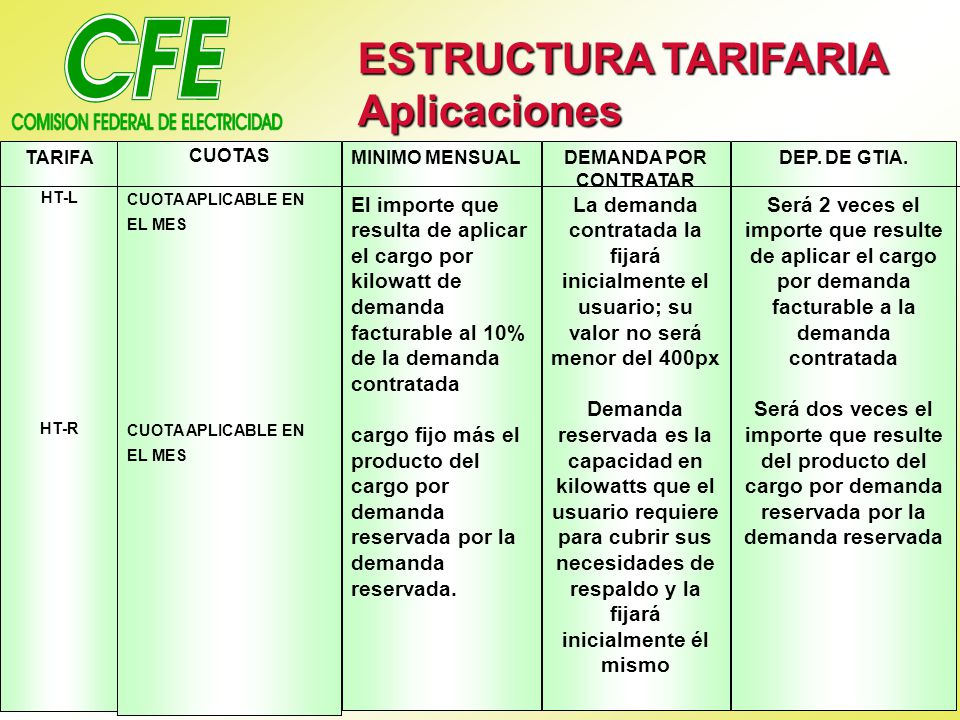

11 ESTRUCTURA TARIFARIA Aplicaciones TARIFA HT-L HT-R CUOTAS CUOTA APLICABLE EN EL MES MINIMO MENSUAL El importe que resulta de aplicar el cargo por kilowatt de demanda facturable al 10% de la demanda contratada cargo fijo más el producto del cargo por demanda reservada por la demanda reservada. DEMANDA POR CONTRATAR La demanda contratada la fijará inicialmente el usuario; su valor no será menor del 400px Demanda reservada es la capacidad en kilowatts que el usuario requiere para cubrir sus necesidades de respaldo y la fijará inicialmente él mismo DEP. DE GTIA. Será 2 veces el importe que resulte de aplicar el cargo por demanda facturable a la demanda contratada Será dos veces el importe que resulte del producto del cargo por demanda reservada por la demanda reservada

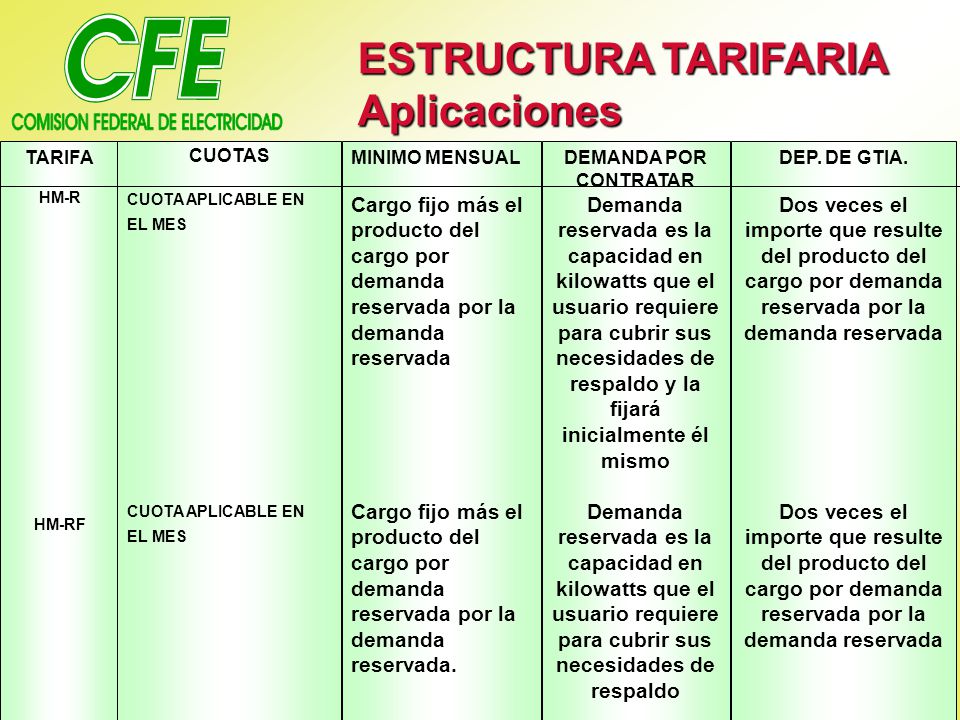

12 ESTRUCTURA TARIFARIA Aplicaciones TARIFA HM-R HM-RF CUOTAS CUOTA APLICABLE EN EL MES MINIMO MENSUAL Cargo fijo más el producto del cargo por demanda reservada por la demanda reservada Cargo fijo más el producto del cargo por demanda reservada por la demanda reservada. DEMANDA POR CONTRATAR Demanda reservada es la capacidad en kilowatts que el usuario requiere para cubrir sus necesidades de respaldo y la fijará inicialmente él mismo Demanda reservada es la capacidad en kilowatts que el usuario requiere para cubrir sus necesidades de respaldo DEP. DE GTIA. Dos veces el importe que resulte del producto del cargo por demanda reservada por la demanda reservada

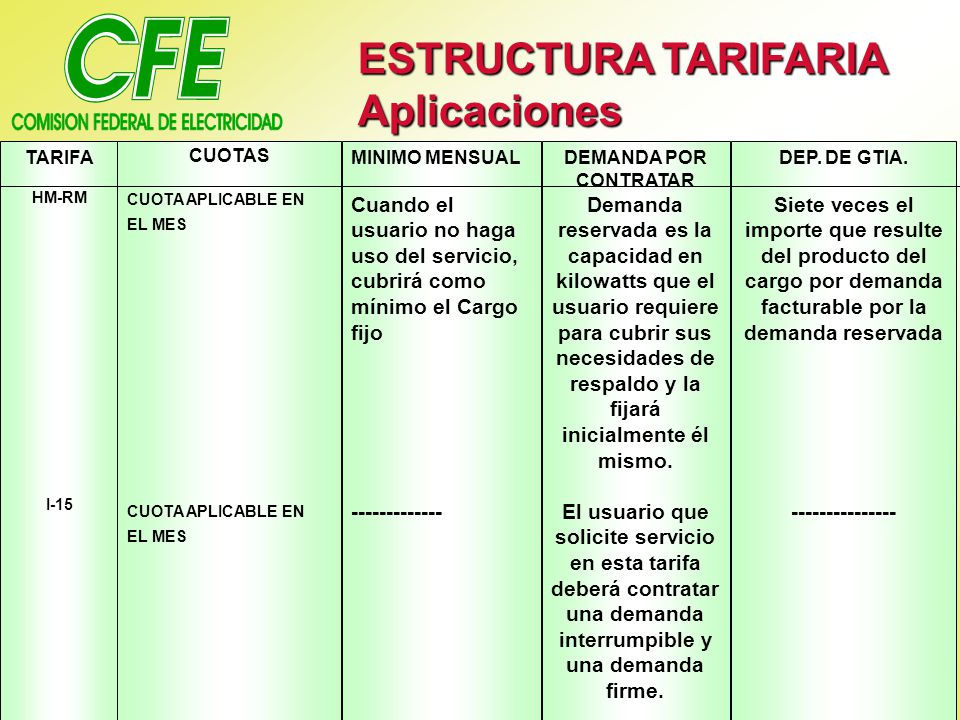

13 ESTRUCTURA TARIFARIA Aplicaciones TARIFA HM-RM I-15 CUOTAS CUOTA APLICABLE EN EL MES MINIMO MENSUAL Cuando el usuario no haga uso del servicio, cubrirá como mínimo el Cargo fijo DEMANDA POR CONTRATAR Demanda reservada es la capacidad en kilowatts que el usuario requiere para cubrir sus necesidades de respaldo y la fijará inicialmente él mismo. El usuario que solicite servicio en esta tarifa deberá contratar una demanda interrumpible y una demanda firme. DEP. DE GTIA. Siete veces el importe que resulte del producto del cargo por demanda facturable por la demanda reservada

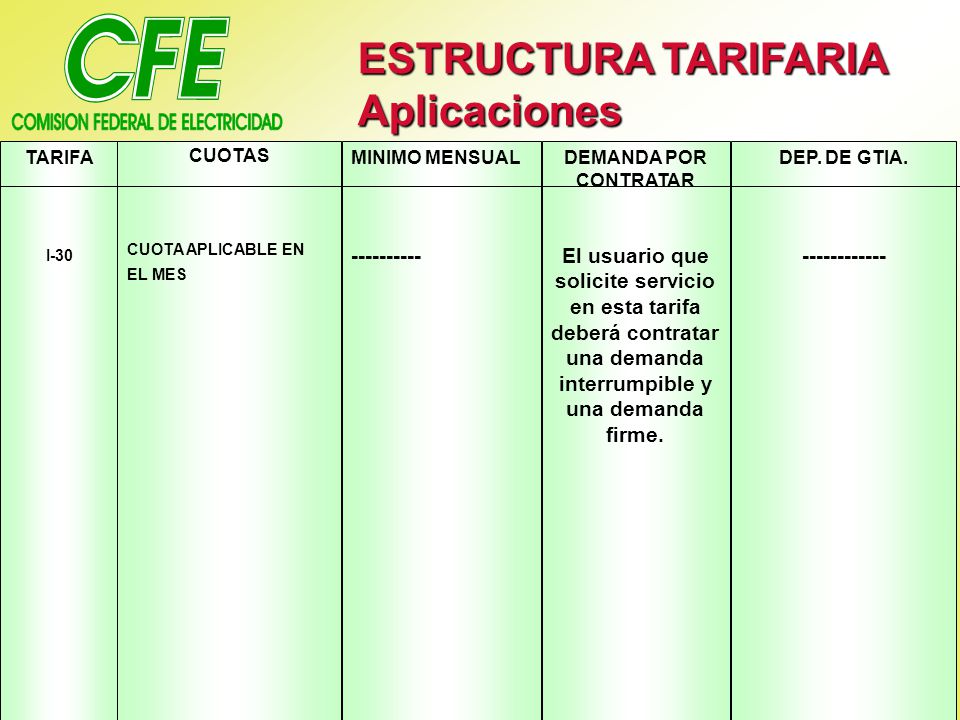

14 ESTRUCTURA TARIFARIA Aplicaciones TARIFA I-30 CUOTAS CUOTA APLICABLE EN EL MES MINIMO MENSUAL DEMANDA POR CONTRATAR El usuario que solicite servicio en esta tarifa deberá contratar una demanda interrumpible y una demanda firme. DEP. DE GTIA

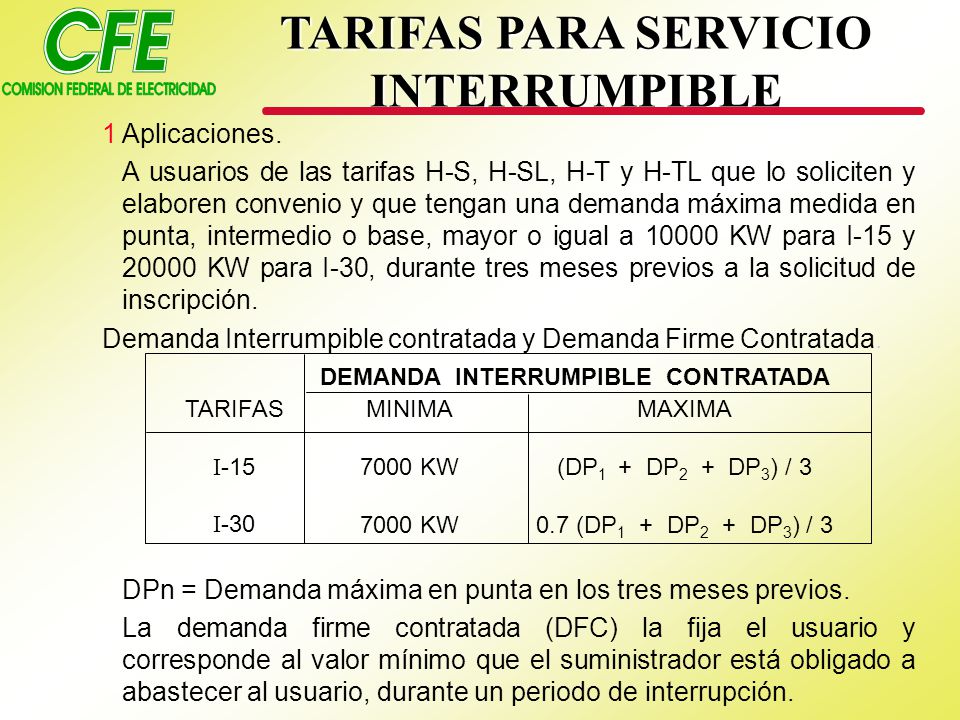

15 TARIFAS I -15 I -30 MINIMA 7000 KW MAXIMA (DP 1 + DP 2 + DP 3 ) / (DP 1 + DP 2 + DP 3 ) / 3 DEMANDA INTERRUMPIBLE CONTRATADA TARIFAS PARA SERVICIO INTERRUMPIBLE 1Aplicaciones. A usuarios de las tarifas H-S, H-SL, H-T y H-TL que lo soliciten y elaboren convenio y que tengan una demanda máxima medida en punta, intermedio o base, mayor o igual a KW para I-15 y KW para I-30, durante tres meses previos a la solicitud de inscripción. Demanda Interrumpible contratada y Demanda Firme Contratada. DPn = Demanda máxima en punta en los tres meses previos. La demanda firme contratada (DFC) la fija el usuario y corresponde al valor mínimo que el suministrador está obligado a abastecer al usuario, durante un periodo de interrupción.

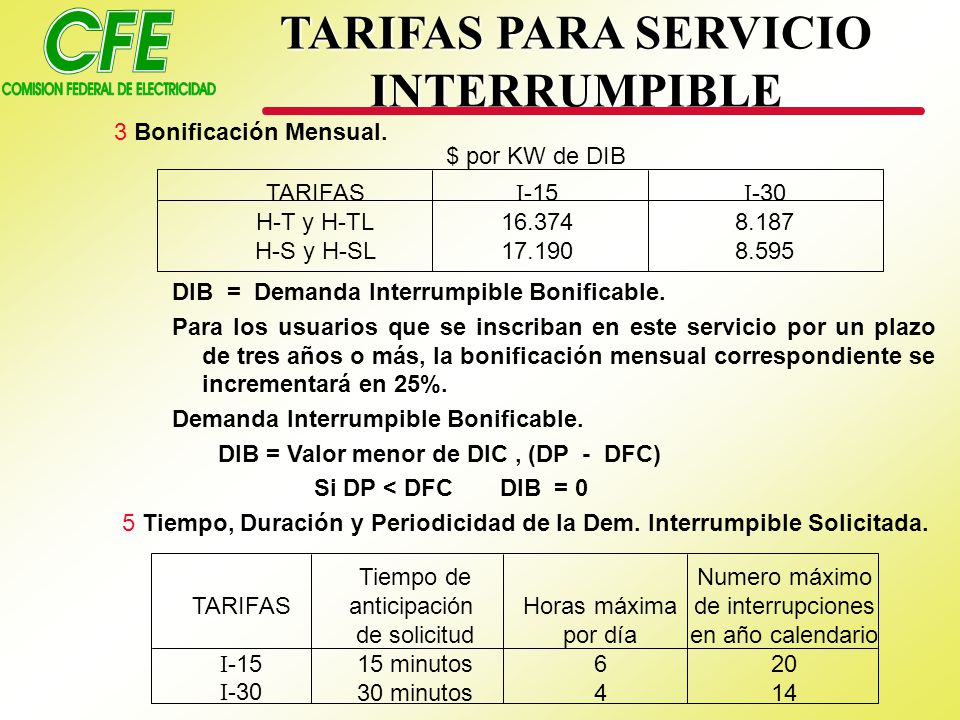

16 TARIFAS PARA SERVICIO INTERRUMPIBLE 3Bonificación Mensual. DIB = Demanda Interrumpible Bonificable. Para los usuarios que se inscriban en este servicio por un plazo de tres años o más, la bonificación mensual correspondiente se incrementará en 25%. Demanda Interrumpible Bonificable. DIB = Valor menor de DIC, (DP - DFC) Si DP < DFC DIB = 0 5Tiempo, Duración y Periodicidad de la Dem. Interrumpible Solicitada. TARIFAS H-T y H-TL H-S y H-SL I I $ por KW de DIB TARIFAS I -15 I -30 Tiempo de anticipación de solicitud 15 minutos 30 minutos Horas máxima por día 6 4 Numero máximo de interrupciones en año calendario 20 14

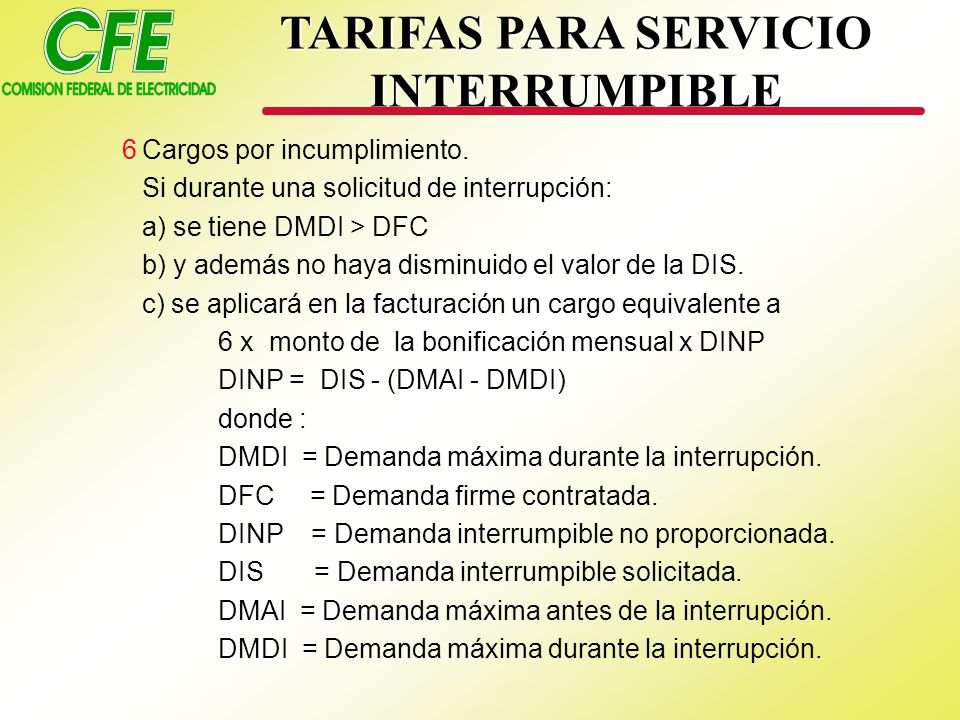

17 TARIFAS PARA SERVICIO INTERRUMPIBLE 6Cargos por incumplimiento. Si durante una solicitud de interrupción: a) se tiene DMDI > DFC b) y además no haya disminuido el valor de la DIS. c) se aplicará en la facturación un cargo equivalente a 6 x monto de la bonificación mensual x DINP DINP = DIS - (DMAI - DMDI) donde : DMDI = Demanda máxima durante la interrupción. DFC = Demanda firme contratada. DINP = Demanda interrumpible no proporcionada. DIS = Demanda interrumpible solicitada. DMAI = Demanda máxima antes de la interrupción. DMDI = Demanda máxima durante la interrupción.

18 Energía Potencia Demanda Factor de potencia Factor de carga Conceptos técnicos en la facturación ESTRUCTURA TARIFARIA Facturación Mensual

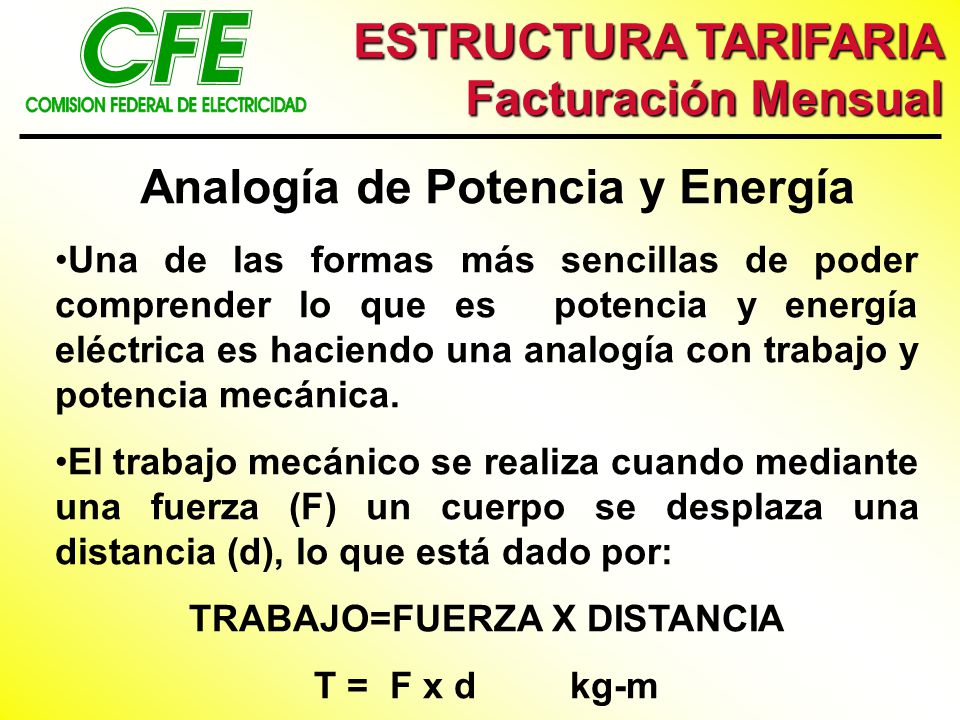

19 Analogía de Potencia y Energía Una de las formas más sencillas de poder comprender lo que es potencia y energía eléctrica es haciendo una analogía con trabajo y potencia mecánica. El trabajo mecánico se realiza cuando mediante una fuerza (F) un cuerpo se desplaza una distancia (d), lo que está dado por: TRABAJO=FUERZA X DISTANCIA T = F x d kg-m ESTRUCTURA TARIFARIA Facturación Mensual

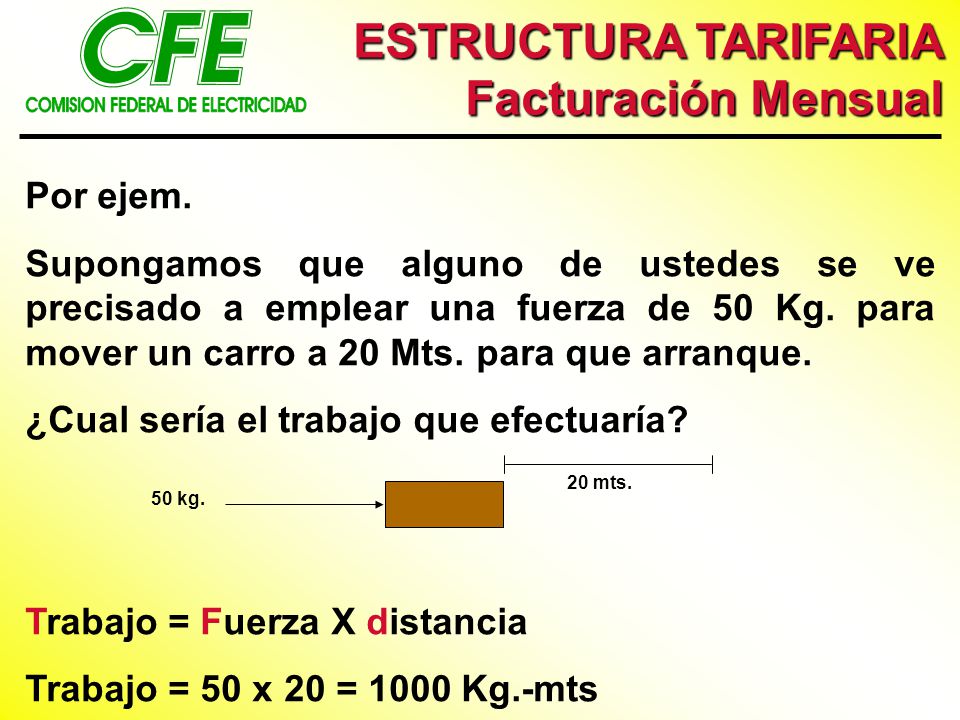

20 Por ejem. Supongamos que alguno de ustedes se ve precisado a emplear una fuerza de 50 Kg. para mover un carro a 20 Mts. para que arranque. ¿Cual sería el trabajo que efectuaría? Trabajo = Fuerza X distancia Trabajo = 50 x 20 = 1000 Kg.-mts ESTRUCTURA TARIFARIA Facturación Mensual 20 mts. 50 kg.

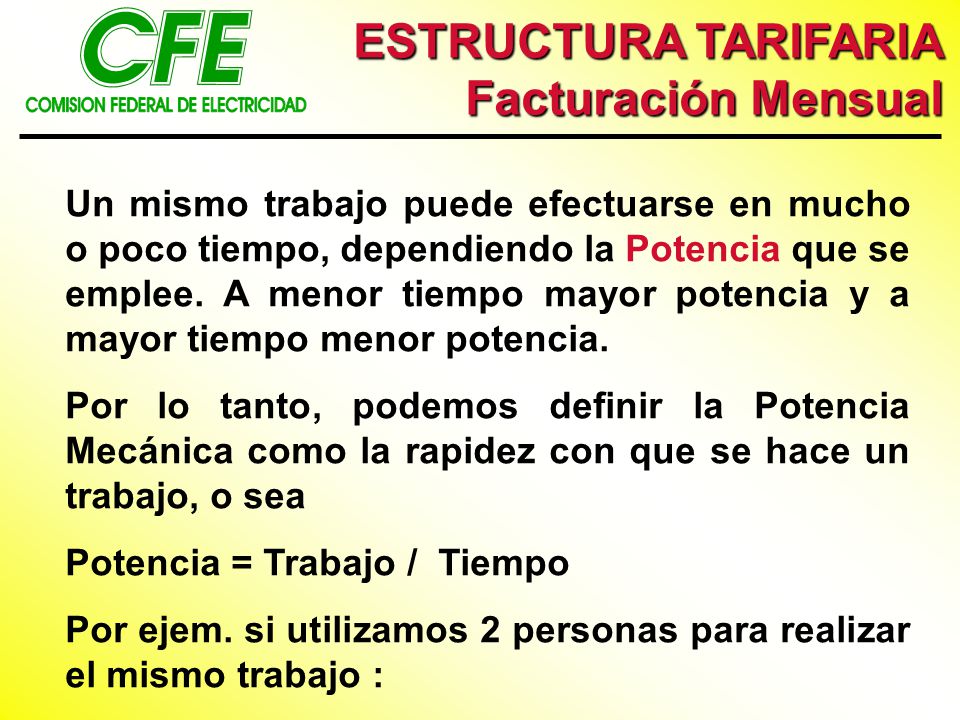

21 Un mismo trabajo puede efectuarse en mucho o poco tiempo, dependiendo la Potencia que se emplee. A menor tiempo mayor potencia y a mayor tiempo menor potencia. Por lo tanto, podemos definir la Potencia Mecánica como la rapidez con que se hace un trabajo, o sea Potencia = Trabajo / Tiempo Por ejem. si utilizamos 2 personas para realizar el mismo trabajo : ESTRUCTURA TARIFARIA Facturación Mensual

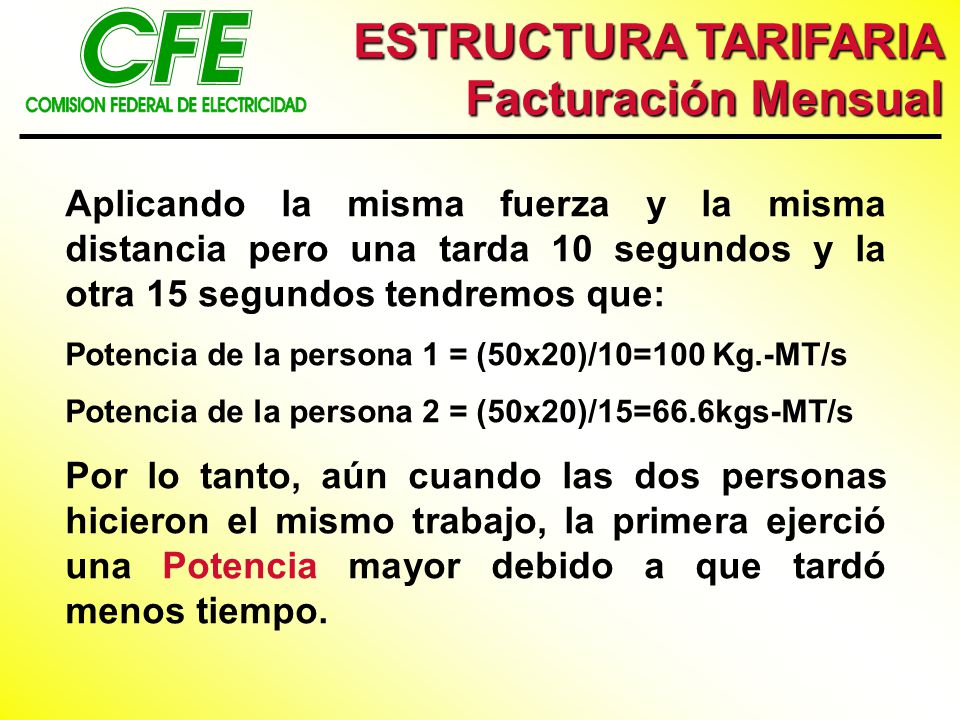

22 Aplicando la misma fuerza y la misma distancia pero una tarda 10 segundos y la otra 15 segundos tendremos que: Potencia de la persona 1 = (50x20)/10=100 Kg.-MT/s Potencia de la persona 2 = (50x20)/15=66.6kgs-MT/s Por lo tanto, aún cuando las dos personas hicieron el mismo trabajo, la primera ejerció una Potencia mayor debido a que tardó menos tiempo. ESTRUCTURA TARIFARIA Facturación Mensual

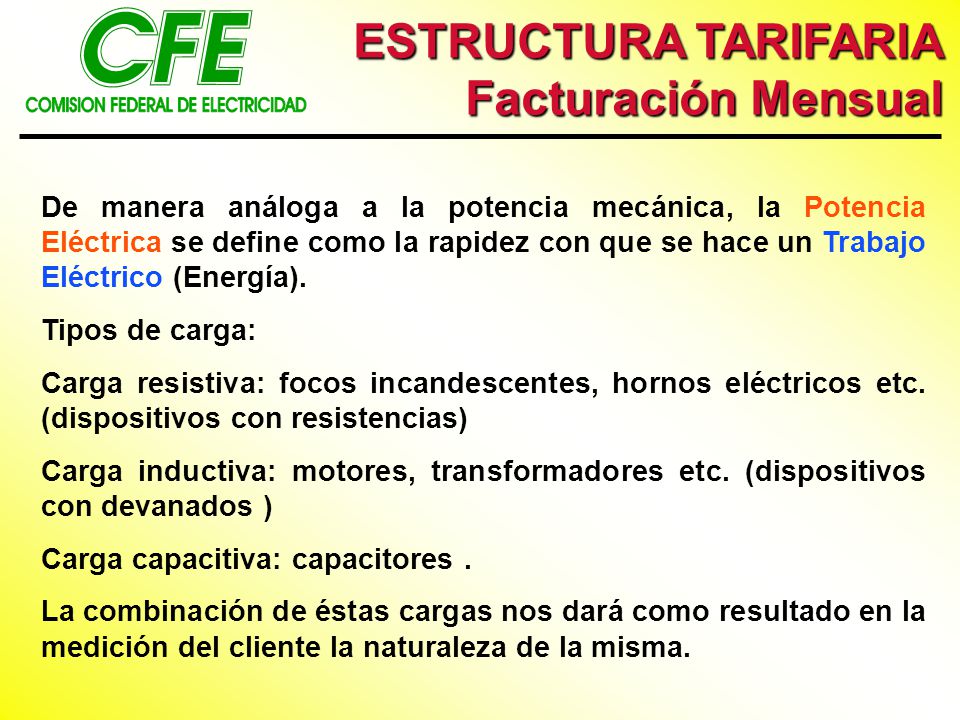

23 De manera análoga a la potencia mecánica, la Potencia Eléctrica se define como la rapidez con que se hace un Trabajo Eléctrico (Energía). Tipos de carga: Carga resistiva: focos incandescentes, hornos eléctricos etc. (dispositivos con resistencias) Carga inductiva: motores, transformadores etc. (dispositivos con devanados ) Carga capacitiva: capacitores. La combinación de éstas cargas nos dará como resultado en la medición del cliente la naturaleza de la misma. ESTRUCTURA TARIFARIA Facturación Mensual

24 ESTRUCTURA TARIFARIA Cargas Eléctricas = V I IRIR ILIL ICIC R L C P = VI R S = VI Q = VI L S = VI KVA P = VI R = VIcos Kw. Q = VI L = VIsen KVAR F.P. = cos = KW Kva.

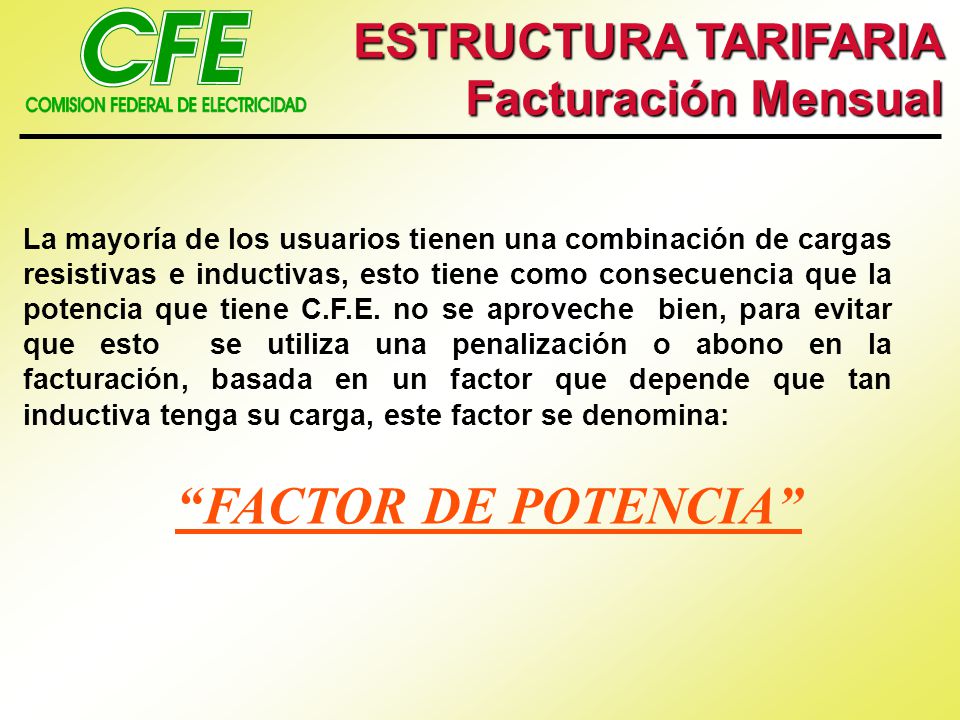

25 La mayoría de los usuarios tienen una combinación de cargas resistivas e inductivas, esto tiene como consecuencia que la potencia que tiene C.F.E. no se aproveche bien, para evitar que esto se utiliza una penalización o abono en la facturación, basada en un factor que depende que tan inductiva tenga su carga, este factor se denomina: FACTOR DE POTENCIA ESTRUCTURA TARIFARIA Facturación Mensual

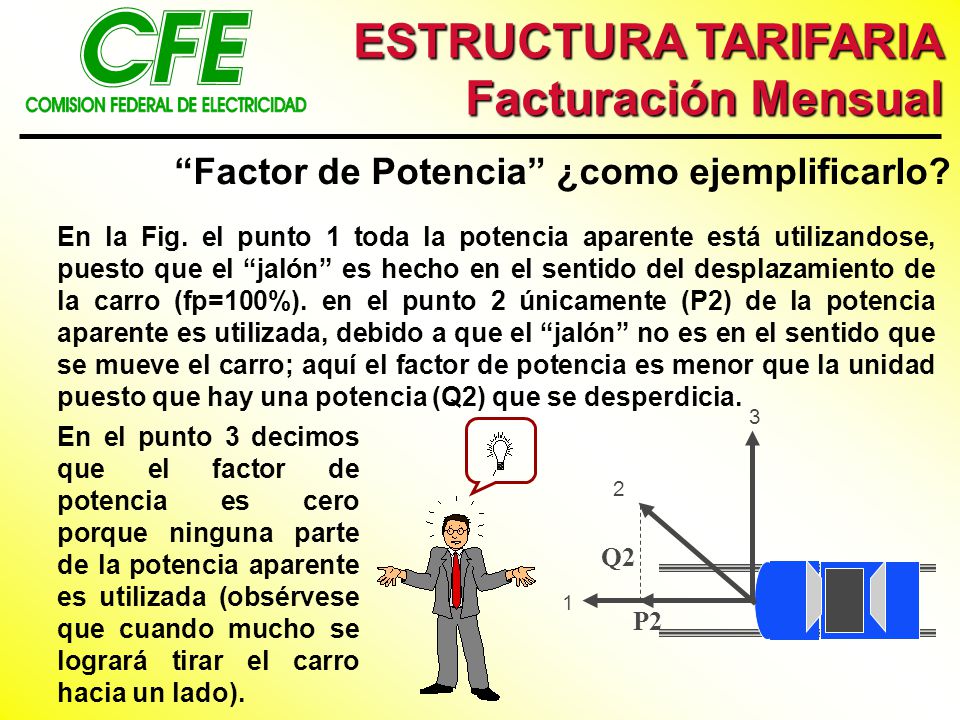

26 ESTRUCTURA TARIFARIA Facturación Mensual En la Fig. el punto 1 toda la potencia aparente está utilizandose, puesto que el jalón es hecho en el sentido del desplazamiento de la carro (fp=100%). en el punto 2 únicamente (P2) de la potencia aparente es utilizada, debido a que el jalón no es en el sentido que se mueve el carro; aquí el factor de potencia es menor que la unidad puesto que hay una potencia (Q2) que se desperdicia. 2 Factor de Potencia ¿como ejemplificarlo? En el punto 3 decimos que el factor de potencia es cero porque ninguna parte de la potencia aparente es utilizada (obsérvese que cuando mucho se logrará tirar el carro hacia un lado). Q2 P2 1 3

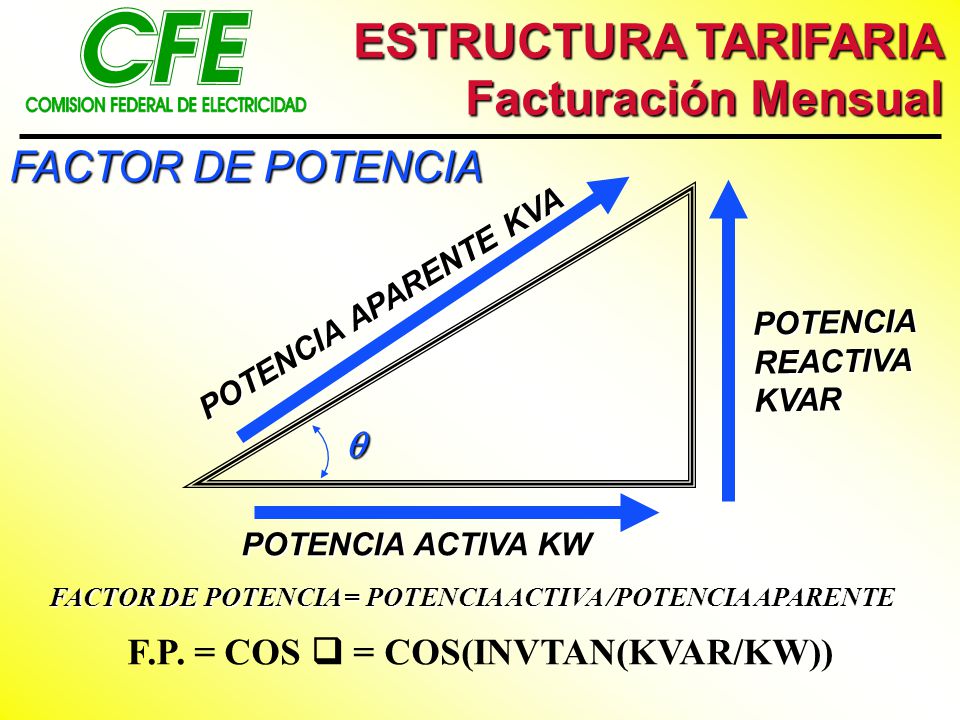

27 ESTRUCTURA TARIFARIA Facturación Mensual FACTOR DE POTENCIA POTENCIA REACTIVA KVAR POTENCIA ACTIVA KW POTENCIA APARENTE KVA FACTOR DE POTENCIA = POTENCIA ACTIVA /POTENCIA APARENTE F.P. = COS = COS(INVTAN(KVAR/KW))

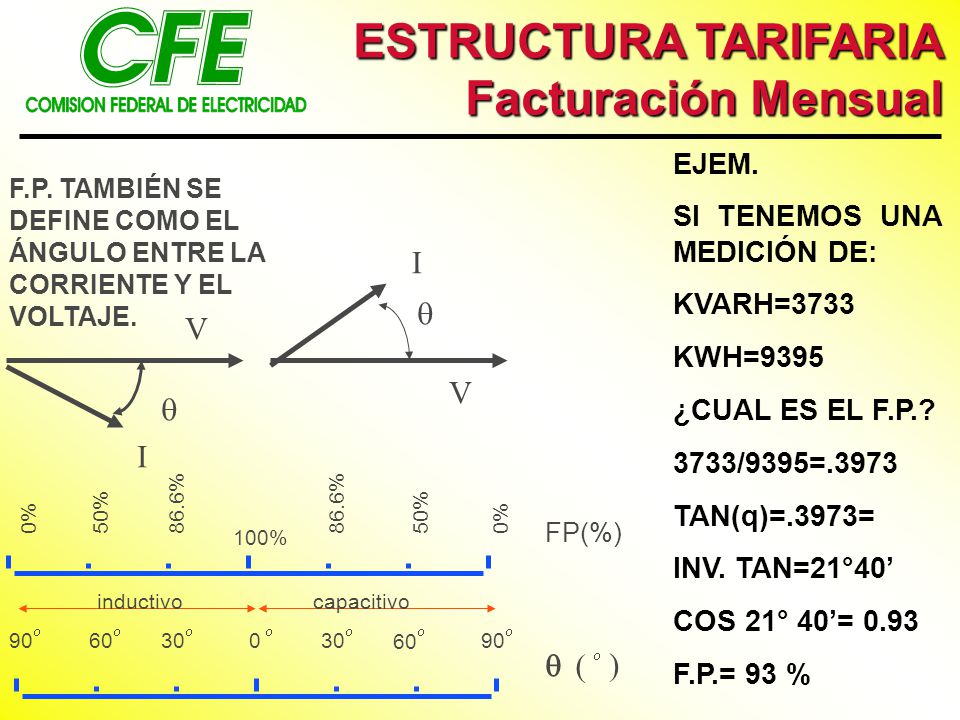

28 capacitivoinductivo % 86.6%50%0% 50%86.6% FP(%) ) V I V I EJEM. SI TENEMOS UNA MEDICIÓN DE: KVARH=3733 KWH=9395 ¿CUAL ES EL F.P.? 3733/9395=.3973 TAN(q)=.3973= INV. TAN=21°40 COS 21° 40= 0.93 F.P.= 93 % F.P. TAMBIÉN SE DEFINE COMO EL ÁNGULO ENTRE LA CORRIENTE Y EL VOLTAJE. ESTRUCTURA TARIFARIA Facturación Mensual

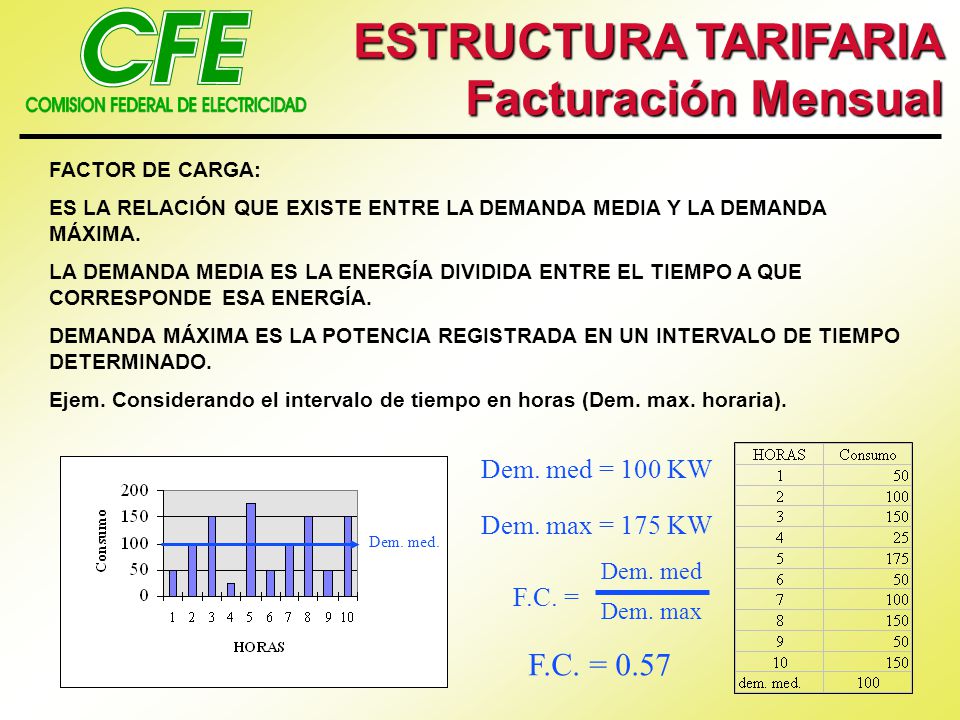

29 FACTOR DE CARGA: ES LA RELACIÓN QUE EXISTE ENTRE LA DEMANDA MEDIA Y LA DEMANDA MÁXIMA. LA DEMANDA MEDIA ES LA ENERGÍA DIVIDIDA ENTRE EL TIEMPO A QUE CORRESPONDE ESA ENERGÍA. DEMANDA MÁXIMA ES LA POTENCIA REGISTRADA EN UN INTERVALO DE TIEMPO DETERMINADO. Ejem. Considerando el intervalo de tiempo en horas (Dem. max. horaria). Dem. max = 175 KW Dem. med = 100 KW F.C. = Dem. med Dem. max F.C. = 0.57 Dem. med. ESTRUCTURA TARIFARIA Facturación Mensual

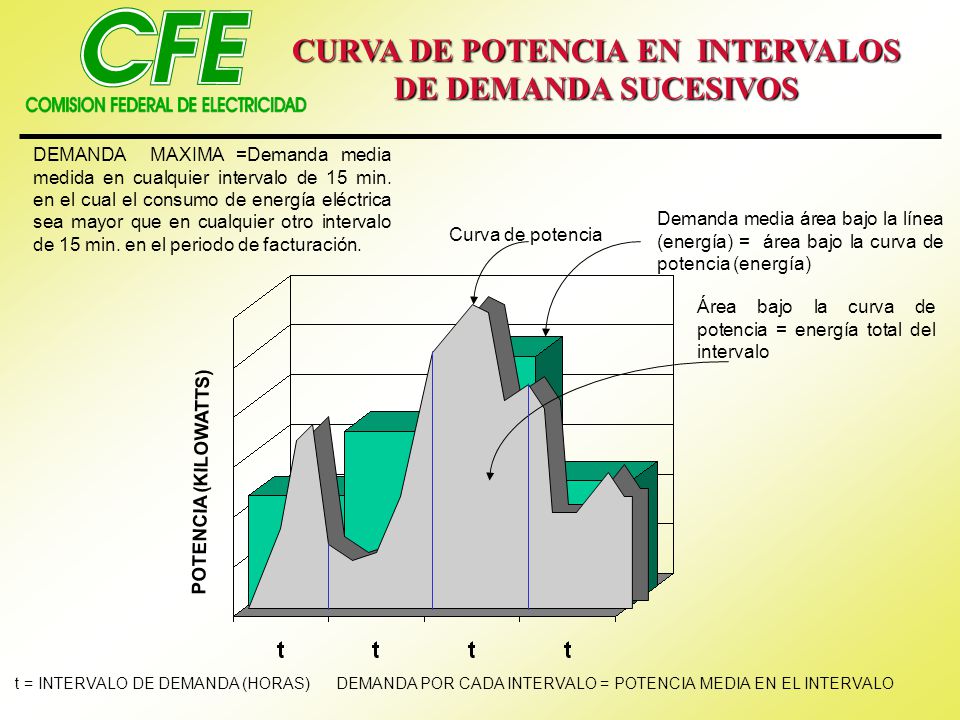

30 CURVA DE POTENCIA EN INTERVALOS DE DEMANDA SUCESIVOS DEMANDA MAXIMA =Demanda media medida en cualquier intervalo de 15 min. en el cual el consumo de energía eléctrica sea mayor que en cualquier otro intervalo de 15 min. en el periodo de facturación. POTENCIA (KILOWATTS) t = INTERVALO DE DEMANDA (HORAS) DEMANDA POR CADA INTERVALO = POTENCIA MEDIA EN EL INTERVALO Curva de potencia Demanda media área bajo la línea (energía) = área bajo la curva de potencia (energía) Área bajo la curva de potencia = energía total del intervalo
