Presentación del tema: "Luces traseras de un FORD modelo THUNDERBIRD 1965 Cuando se desea cruzar a la derecha o la izquierda las luces Se encienden en secuencia LA LB LC o RA."— Transcripción de la presentación:

1 Luces traseras de un FORD modelo THUNDERBIRD 1965 Cuando se desea cruzar a la derecha o la izquierda las luces Se encienden en secuencia LA LB LC o RA RB RC

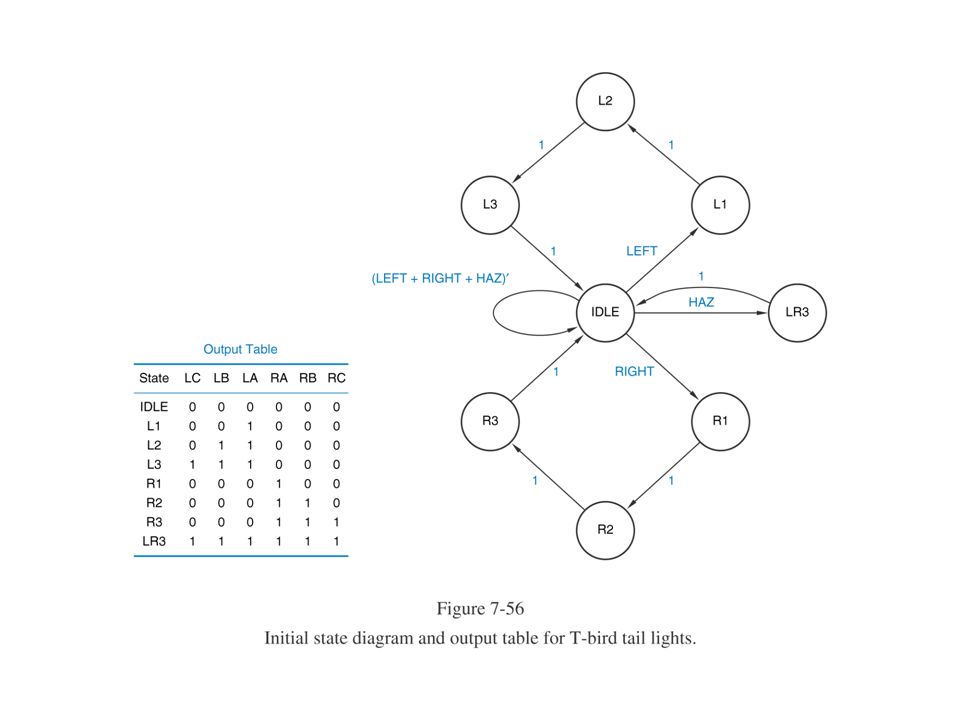

2 EL chofer activa dos señales LEFT y RIGHT cuando indica que va a cruzar a la derecha o a la izquierda El chofer también puede activar una señal HAZARD (riesgo) cuando desea que se encienda en forma intermitente y simultanea las 6 luces traseras.

3

4

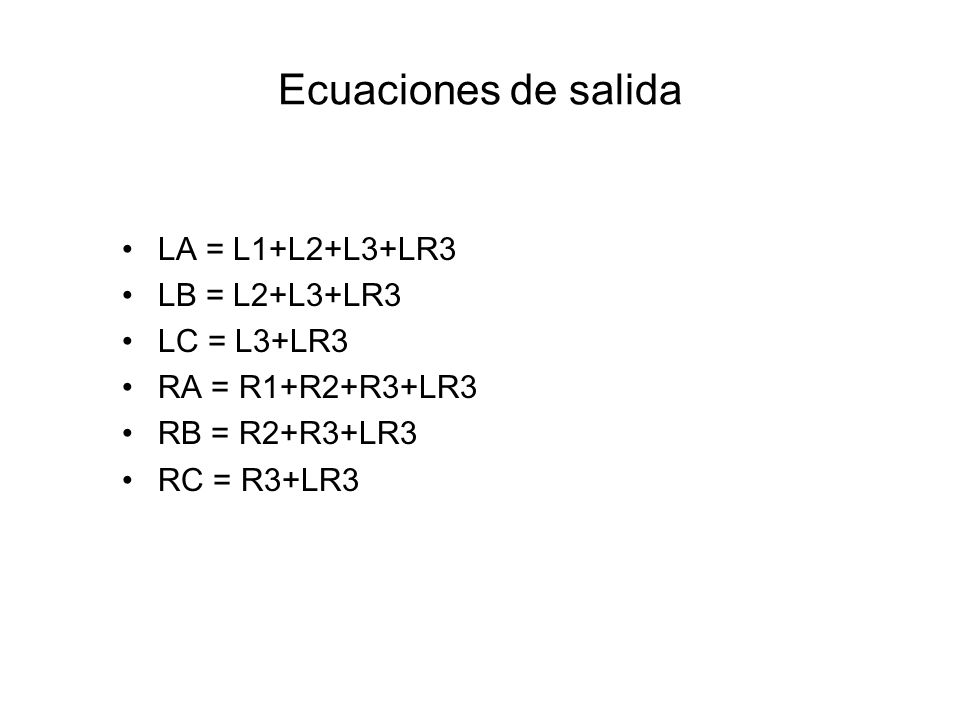

5 Ecuaciones de salida LA = L1+L2+L3+LR3 LB = L2+L3+LR3 LC = L3+LR3 RA = R1+R2+R3+LR3 RB = R2+R3+LR3 RC = R3+LR3

6

7

8

9

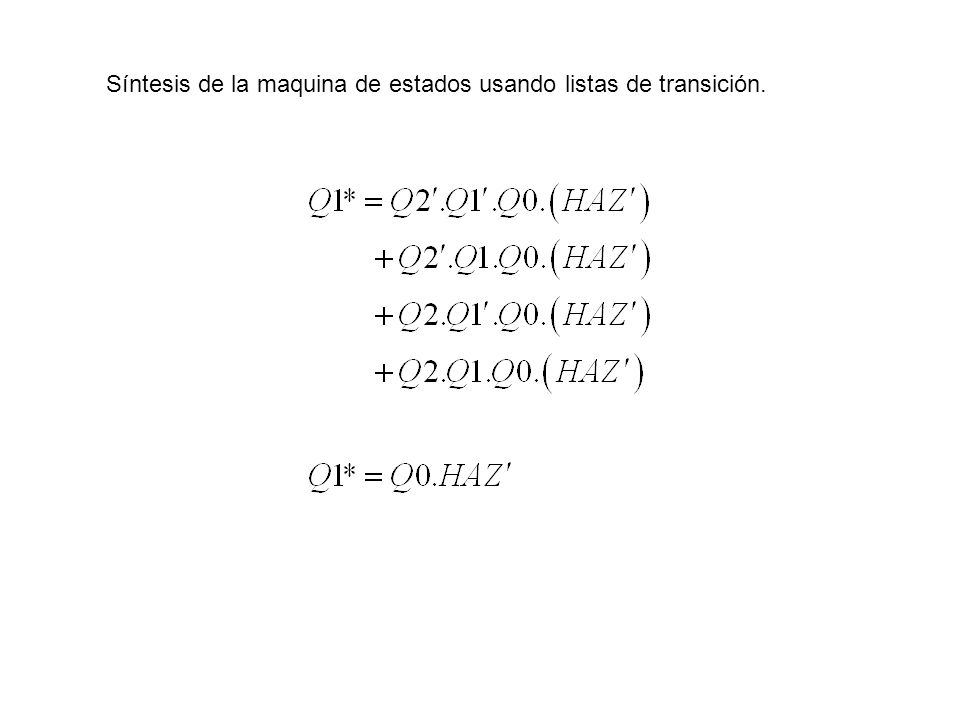

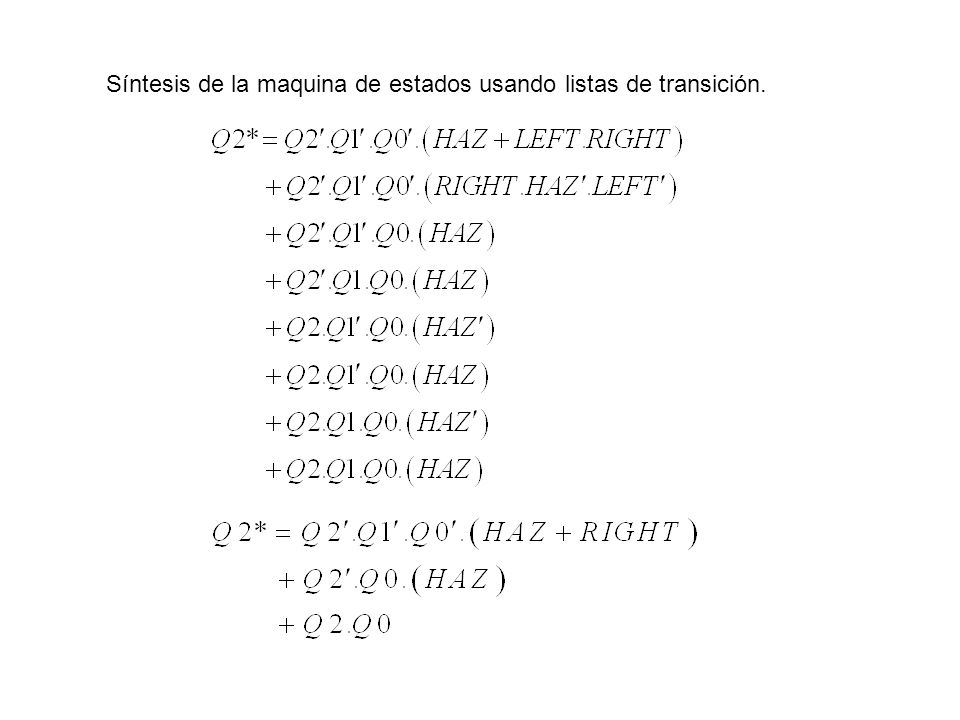

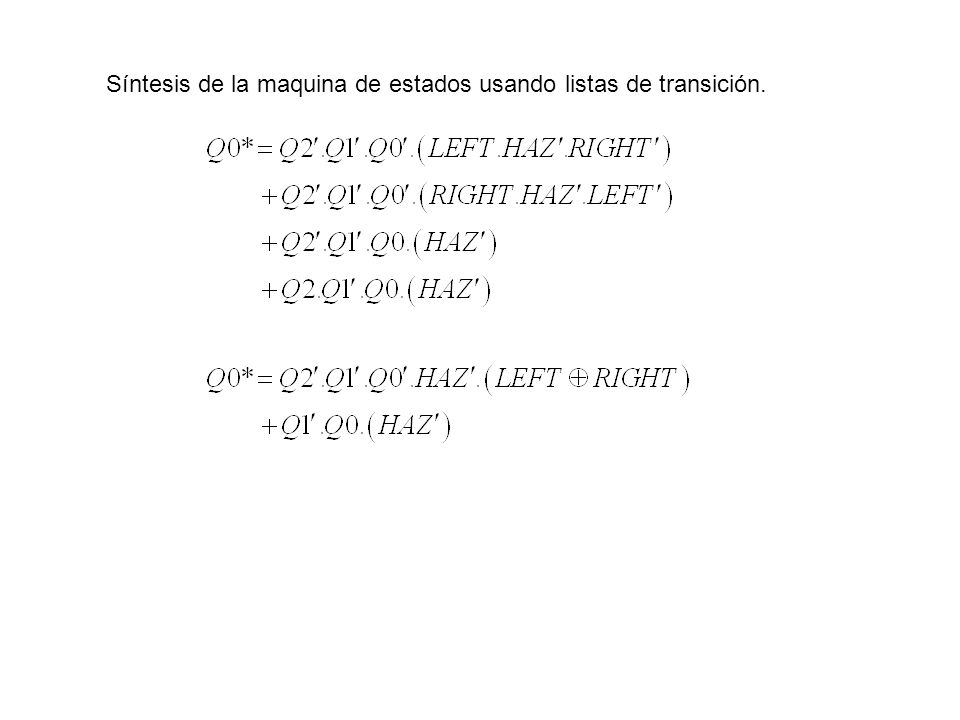

10 Síntesis de la maquina de estados usando listas de transición.

11

12

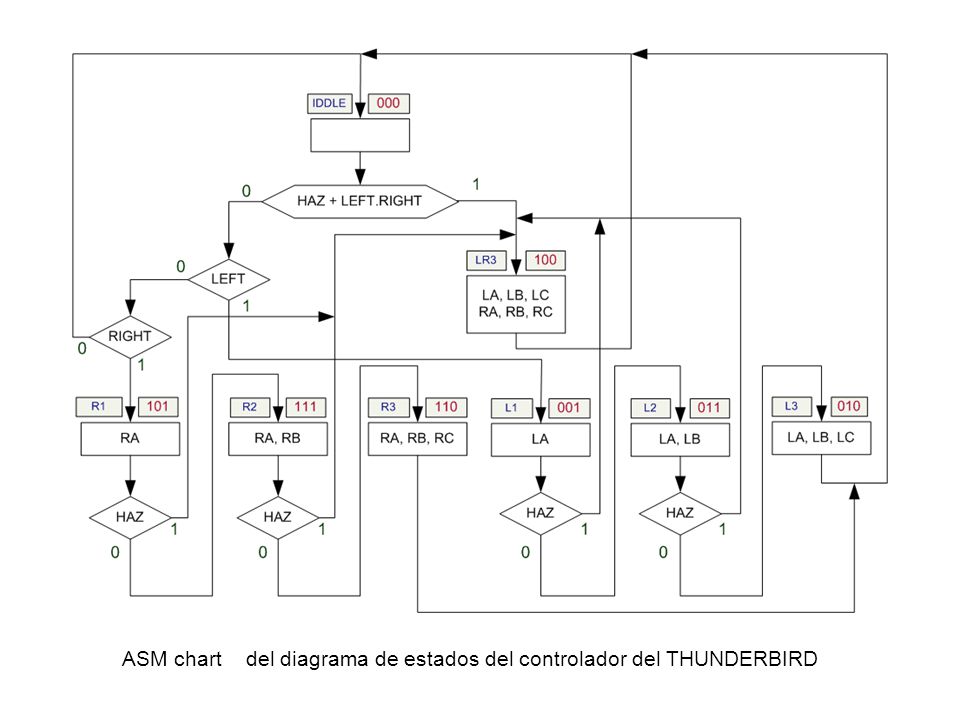

13 ASM chart del diagrama de estados del controlador del THUNDERBIRD
