1 Introducción a las Telecomunicaciones
Joan F. Marchan

2 Referencia del mercado

3 CMT 2002 (1) Comunicaciones Fijas 104 115 154 251 199 132 10,3 33,7
Crecimiento mínimo de la facturación Disminución de los ingresos totales por servicios finales 5% de incremento minutos cursados frente al 12 % de 2001 Caída del precio medio del trafico 13% Caída en publicidad 22% en 2001 y 1,5 % en 2002 Caída de la inversión de comunicaciones fijas (la mitad del sector) del 20 % y 5% del empleo (caida 2,5 % del sector) Grado de madurez del mercado importante. 1997 1998 1999 2000 2001 2002 Inversión / habitante 104 115 154 251 199 132 % inversion 10,3 33,7 63,7 -20,8 -33,3

4 CMT 2002 (2) Comunicaciones Móviles Años
Índice de penetración superior a la media europea Años España Alemania Francia Irlanda Italia Portugal R.Unido UE 19997 10,8 10.1 10.0 14.6 20.6 15.2 15.0 14.1 1998 16.3 17.0 19.2 25.6 35.6 30.9 25.2 24.0 1999 38.1 28.6 36.6 44.3 52.3 46.8 45.8 40.8 2000 59.9 58.7 49.5 65.2 73.2 65.4 72.9 63.3 2001 72.1 68.4 60.8 77.6 88.6 77.7 77.3 76.4 2002 80.1 71.8 65.0 90.2 82.5 83.0 79.3

5 CMT 2002 (3) Comunicaciones móviles (2)
Contrato 22 % de crecimiento (semejante al 2001) 8% prepago (muy inferior al 2001) Trafico origen en móviles creció 28 % Numero de clientes tiende a estabilizarse (disminuye crecimento) Crecimiento de ingresos por servicios finales 18 % (SMS) Caídas de la inversión 39 %, publicidad 15% y empleo 8% Tambien aquí ha habido ajustes (publicidad, inversión, empleo, volumen de endeudamiento) Reducción del 7% de ingreso por cliente

6 CMT ) Cable Tendencia a la comercialización de servicios (crecimiento clientes un 57 %) disminución 44% de la inversión Cuota de mercado en clientes de acceso directo 9%, posibilidad de competir en el 50% de clientes (6 millones de hogares pasados) Ingresos crecieron el 72%,( es el 2% del sector) y caída del empleo en 14% Comercialización de servicios para rentabilizar la inversión, que ha motivado el crecimiento de la facturación y el numero de clientes.

7 Comparativa económica E1 (3 km)
Fuente: Teligen

8 Coste llamada local 4 minutos (Indicadores CE)

9 Coste larga distancia (4 min) Indicadores CE

10 Comparativa telefonía
Teligen: may 2002

11 Comparativa europea ADSL
El precio se ha calculado dividiendo el precio ADSL por la suma de las velocidades de baja y subida y el resultado multiplicado por 1024 Teligen: set. 2002

12 Comparativa 64 kbps Teligen:jun 2002

13 Comparativa de 2 Mbps Teligen:

14 Redes de Telecomunicación La conmutación de circuitos

15 RED TELEFONICA CONMUTADA (RTC)
Tecnología de conmutación de circuitos y por ello facturación por tiempo de conexión. Es la red más capilar, de mayor acceso y interconexión con mayor número de redes:: Móvil, RDSI, X.25, IR, Redes IP,... Tiempos de establecimiento y desconexión elevados, inviables para conexiones frecuentes Velocidades bajas Mínima inversión y adecuada para comunicaciones esporádicas Tasa de errores excesiva Elevado coste para grandes volúmenes de información. Aplicaciones de conexión esporadica y transferencias pequeñas. Su utilización como red de datos precisa adaptadores entre terminales y red (modems) Red ideada para voz ( analogica) se precisan adaptadores (modems) para ser utlizadas en TD. Ventajas de la RTC: Ubicuidad de la línea telefónica. Es fácil disponer de un terminal telefónico en casi cualquier lugar. Fácil instalación y configuración. Inversiones mínimas en equipamiento. Adecuado para comunicaciones esporádicas y breves, ya que la facturación suele depender del número de llamadas y de la duración de las

16 RDSI: Definición Red que procede, por evolución, de la RDI, que proporciona conexiones digitales extremo a extremo, que soporta una amplia gama de servicios tanto de voz como de datos y a la que los usuarios acceden a través de un conjunto de interfaces normalizados. Es pues una red capaz d integrar servicios de voz, datos e imagen, con velocidades que va desde 64 kbps hasta 2 Mbps.(Multimedia de banda estrecha) Permite la creación de un ancho de banda (velocidad de la conexión) dinámico de acuerdo con las necesidades. Tarifica por tiempo y es tecnología de conmutación de circuitos. Los equipos de datos conectados a esta red precisan un adaptador con funciones de protocolos y adecuación de señales.

17 Redes Celulares TACS/E_TACS (Total Access Communication System):
Es un sistema celular analógico Opera en la banda de los 890 a 949 MHz. GSM (Global System for Mobile Communications): Es un sistema celular de telefonía totalmente digital. Aprovecha eficientemente el espectro radioeléctrico. Es compatible entre los diversos países europeos UMTS (Universal Mobile Telecommunication System): Estándar de comunicaciones móviles de tercera generación por satélite que surge a raíz del gran éxito obtenido por los sistemas de telefonía móvil digital de segunda generación (GSM). UMTS soportará servicios de baja y alta velocidad, tendrá conexión con las redes públicas de voz y transmisión de datos y permitirá el acceso mediante múltiples terminales diferentes. Velocidades de hasta 2Mbps, con soporte de roaming universal (podrán realizarse llamadas internacionales con total transparencia), y servicios multimedia de banda ancha. TACS Puede proporcionar 1000 canales dúplex, aunque 400 de ellos los utiliza todavía la telefonía móvil digital o GSM. En núcleos urbanos se ha ampliado el sistema a 1320 canales para dar cobertura de servicio al elevado número de usuarios. A esta versión ampliada se le denomina E_TACS. La utilización de los equipos de telefonía celular analógica se limita al país en que ha sido dado de alta el usuario. Esto es consecuencia de la falta de estandarización en el momento en que surgió esta tecnología. Coste elevado de los equipos. Calidad de transmisión baja. Confidencialidad Limitada. Ventajas de la telefonía móvil GSM: Red apta para la transmisión de voz y datos, posibilita la integración con RDSI y las redes de transmisión de datos. Posibilidad de encriptación. La calidad de la señal digital es mucho mejor que la analógica. Elevada seguridad de acceso a la red que no permite que se conecten equipos robados o fraudulentos. La señalización digital permite tener muchos más servicios que en una red analógica. La tecnología digital permite otros mecanismos de modulación, que racionalizan el uso de frecuencias, simplifica los circuitos de los equipos y reduce el tamaño y el consumo de los equipos. Buen control de interferencias entre llamadas que utilizan la misma frecuencia, lo que permite dar servicio a mayor número de usuarios. Desventajas de la telefonía móvil GSM: Debido a la compresión de la voz, previa a la transmisión, puede ocurrir que esta se escuche diferente a la original. Se produce un retardo debido al proceso de la señal en los equipos, pero es despreciable frente a la velocidad de la red (13 Kbps). La transmisión en entornos urbanos es mas complejo que en tecnología digital, debido a la diferencia de nivel de señal entre emisión y recepción, a los diferentes trayectos que puede seguir la señal o a las colisiones con edificios.

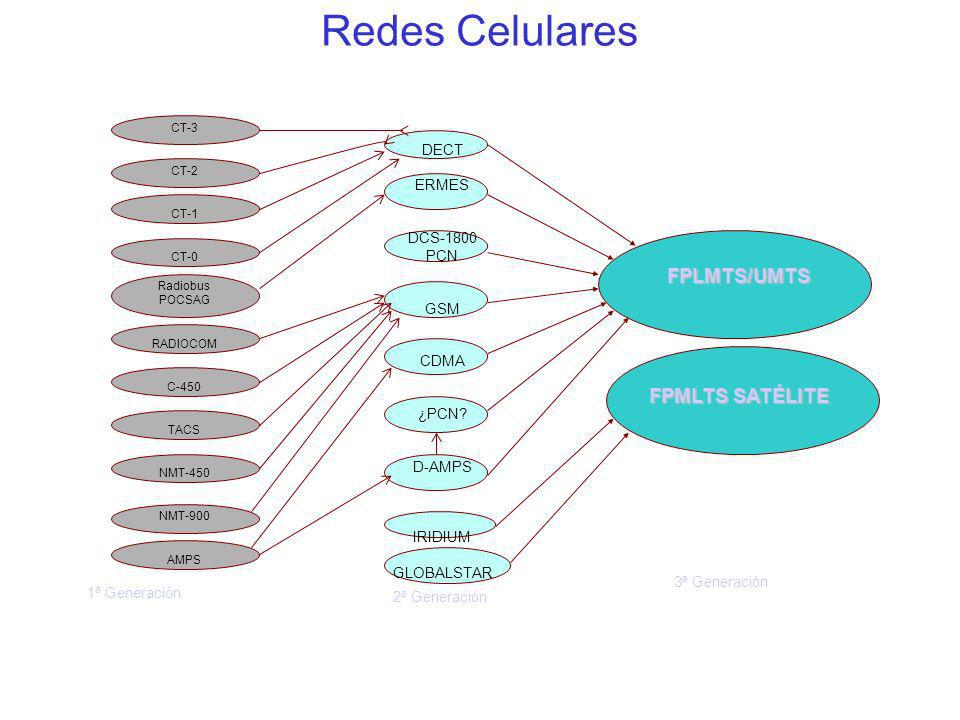

18 Redes Celulares FPLMTS/UMTS FPMLTS SATÉLITE DECT ERMES DCS-1800 PCN
Radiobus POCSAG RADIOCOM C-450 TACS NMT-450 NMT-900 AMPS DECT ERMES DCS-1800 PCN GSM CDMA ¿PCN? D-AMPS IRIDIUM GLOBALSTAR FPLMTS/UMTS FPMLTS SATÉLITE 3ª Generación 1ª Generación 2ª Generación

19 PUNTO A PUNTO Conexión digital directa y permanente extremo a extremo.
Sistemas generalmente alquilados, a coste fijo función de la velocidad y distancia. Ventajas: Líneas de alta calidad y baja tasa de error. Velocidades elevadas (hasta 140 Mbps...) Red a medida de las necesidades del usuario. Disponibilidad total y dimensionado de acuerdo a las necesidades. Sistemas seguros y de alta confidencialidad Desventajas: Sistema complejo cuando cuando se incrementa el número de terminales. Sistemas de elevado coste. Conectarse a redes públicas supone un coste adicional. Red poco flexible ya que unen un origen con un destino y no aportan inteligencia a la red. No se concentra tráfico hacia el CPD.

20 REDES VSAT VSAT.- Very Samall Aperture Terminal
SERVICIO DE TRANSMISION/RECEPCIÓN DE SEÑALES DE VOZ/DATOS Y VIDEO VÍA SATELITE, UTILIZANDO ANTENAS PARABÓLICAS DE PEQUEÑO DIAMETRO (0,6 A 2,5 METROS) COBERTURA GEOGRAFICA EXTENSA IMPLEMENTACIÓN RAPIDA Y FACIL COSTE INDEPENDIENTE DE LA DISTANCIA ELEVADA DISPONIBILIDAD Y BAJA TASA DE ERRORES SERVICIOS DE VOZ, DATOS Y VIDEO COMBINACIÓN CON SISTEMAS TERRESTRES

21 Ejemplos de redes Redes privadas: Redes públicas:
la red corporativa de IBM, basada en protocolo SNA IBM Global Net (IP) HP net (IP) Redes públicas: Telefónica: Iberpac (X.25); UNO (X.25, FR) Telefónica: InfoVía (IP), Ibernet (IP) France Telecom: Transpac (X.25, FR) Redes “de nadie”: Internet (es la interconexión de redes entre sí, públicas y privadas)

22 La conmutación de paquetes

23 Conmutación Orientada a Conexión
id 2 id 1 id 8 puerto 1 conmutador 1 puerto 16 puerto 220 puerto 25 puerto 313 conmutador 2 conmutador 3 puerto 50 puerto 45 id 5 id 3 id 4 id 6 id 9 puerto - id <-> puerto - id

24 Redes X.25 Tecnologia de conmutación de paquetesACCESO PÚBLICO
SEGURIDAD y CAPILARIDAD DIVERSIDAD DE ACCESOS COSTE INDEPENDIENTE DE LADISTANCIA VELOCIDAD HASTA 64 KBPS NECESIDAD PROTOCOLO ESPECIFICO TARIFA POR VOLUMEN DE TRAFICO Diseñada específicamente para la transmisión de información paquetizada. La información se trocea en paquetes de igual tamaño, se identifica cada paquete con un número y se manda a la red con una dirección de destino. Velocidades comprendidas entre 300 bps y nx64 Kbps (donde la velocidad máxima típica no supera los 64 Kbps). Los nodos de la red detectan y corrigen errores, y realizan tareas de control de flujo. Existen dos modos de transmisión en X.25: Modo Circuito: Antes de transmitir, se establece un canal virtual por el que se van a enviar todos los paquetes. Modo Datagrama: Cada paquete se transmite por el camino que la red considera más conveniente en cada momento.

25 ¿ Qué es Frame Relay ? Es un Protocolo de acceso a la red
Se adapta al entorno actual porque utiliza: Multiplexación estadística Maneja tráfico a ráfagas Compatible con equipos y aplicaciones existentes en los clientes No existe control de errores ni de flujo Servicio de alta velocidad: de 64Kbps. A 2Mbps. ¿Qué es Frame Relay? Análogamente a los servicios de conmutación de paquetes X.25, el servicio Frame Relay se basa en la multiplexación estadística. Diferentes comunicaciones pueden compartir tanto los recursos físicos como las capacidades de transmisión, asignándose estos dinámicamente en función de la demanda que se produce en cada instante. Esto permite adaptarse a las necesidades de transmisión del tráfico “a ráfagas”; ya que al no haber una asignación fija de recursos a cada comunicación, cualquier circuito virtual puede utilizar en un momento dado la totalidad del ancho de banda disponible. Frame Relay es un protocolo pensado para trabajar sobre líneas digitales con tasas de errores bajas. Por eso, la corrección de errores no es tan crítica y se deja para los equipos terminales que poseen mayor capacidad de proceso y soportan corrección de errores usando protocolos de capas superiores.

26 Red Frame Relay Red FR CVP’s CVC’s (Estándar, prioritarios
o de backup) CVC’s Servicio Frame Relay El Servicio Frame Relay es un servicio de comunicaciones de datos a alta velocidad (64 Kbps a 2 Mbps) que permite la interconexión eficiente entre instalaciones de cliente de diversos tipos. Hacia el cliente, el Servicio Frame Relay se plasma en una Red de Cliente Frame Relay, que es el conjunto integrado y gestionado de conexiones de acceso, circuitos virtuales y, en general, recursos de Red que constituyen el servicio entregado al cliente, prestándose éste en régimen de Red Privada Virtual. Como parte integrante del servicio se utilizan los circuitos virtuales. Dichos circuitos virtuales pueden ser permanentes o conmutados. Los circuitos virtuales permanentes (CVP) definen una conexión lógica permanentemente establecida entre dos interfaces de acceso a través de la Red y garantizan el mantenimiento del orden en la secuencia de las tramas recibidas por la Red. Aparte de los CVP’s normales el cliente podrá contratar CVP’s prioritarios (a los que se les asigna mayor prioridad de transporte en su recorrido por la Red), CVP’s pasarela X.25 (que tienen como origen el acceso del cliente y como destino una pasarela Frame Relay-X.25 que interconecta ambos servicios) y CVP’s de backup o CVP’s Plus+. Los circuitos virtuales conmutados (CVC) son conexiones lógicas que se establecen en la Red tras el intercambio de mensajes de señalización entre el usuario y el equipo de cliente. No se puede transmitir ningún tráfico hasta que el canal entre el origen y el destino está establecido, fruto de esa señalización.

27 DLCI Cada Circuito Virtual se identifica con un DLCI en cada extremo.
El DLCI sólo tiene sentido local, la conmutación en la red se realiza entre un DLCI de un puerto y otro DLCI de otro puerto. Línea A Línea C Línea B DLCI 100 DLCI 200 DLCI 300 100 Información 300 200 DLCI = Data Link Connection Identifier = Identificador de Conexión del Enlace de Datos = ICED Red FR DLCI Para identificar los distintos CVP’s configurados para una Red de Cliente Frame Relay, se utiliza el concepto de DLCI - Data Link Connection Identifier o Identificador de Conexión de Enlace de Datos (ICED). Será el DLCI el que permita identificar los distintos tráficos que se estén multiplexando sobre el mismo Interfaz de Acceso a Red. El DLCI en un Interfaz de Acceso identifica unívocamente uno de los extremos de un CVP, de tal manera que un CVP siempre llevará asociado dos DLCI’s, uno en el extremo origen de acceso a la Red, y otro en el extremo remoto destino de la conexión de un CVP. El DLCI sólo tiene carácter local.

28 ¿Cómo funciona Frame Relay?(I)
Velocidad de Acceso 128 Kb CIR = 32 Kb/s CIR = 64 Kb/s Red FR Velocidad de acceso Velocidad de Acceso Tráfico a ráfagas Exceso de tráfico Tráfico Medio Tráfico contratado y garantizado sujeto a compromiso de calidad El CIR y el EIR Uno de los atributos del Servicio a definir para un CVP es la Clase de Caudal (CIR). Para una mejor adecuación al tráfico discontinuo, irregular y con ráfagas consistentes en breves picos de tráfico muy superiores a la ocupación media de los recursos de comunicaciones que caracteriza a gran parte de las actuales aplicaciones de datos, en el Servicio Frame Relay se definen dos clases de tráfico por Circuito Virtual Permanente. una Clase de Caudal o CIR -(Committed Information Rate), que el cliente contrata y que se define como el caudal de información que la Red se compromete a transmitir expresado en bit/sg. En un dimensionamiento correcto, debe corresponder a un tráfico “normal” o promedio; un Exceso de Tráfico o EIR -(Excess Information Rate) sin contratación, y que va dirigido a permitir la transmisión de ráfagas de gran intensidad de tráfico sin coste adicional: se define como la cantidad de información en exceso del CIR contratado, que la Red será capaz de gestionar durante un periodo de tiempo definido. Esta clase de tráfico expresado en bit/sg, es señalada por la Red como de menor prioridad, en condiciones normales será progresada y en condiciones de congestión puede ser descartada. Ambas clases de tráfico, Clase de Caudal y Exceso de Tráfico, tienen carácter unidireccional y por tanto un Circuito Virtual Permanente (CVP o CVP Plus+) viene a estar definido por dos Clases de Caudal definidas en cada uno de los extremos del Circuito Virtual Permanente. En cada acceso se define la Clase de Caudal entrante hacia la Red; el sentido saliente, esto es, hacia el terminal, viene dado por el CIR entrante en el extremo remoto). Dado que CIR y EIR se definen independientemente para cada sentido de transmisión de los CVP’s, el CVP puede ser asimétrico, por lo que a las Clases de Caudal se refiere. Caudal

29 ¿Cómo funciona Frame Relay?(II)
Recomendaciones : CIR contratado para un CVP no supere el 75% de la velocidad de acceso Sobrecontratación: No superar el 200% de la velocidad de acceso. EIR El CIR y el EIR A la hora de dimensionar las Clases de Caudal para un determinado cliente es necesario recibir del cliente información sobre el tipo de tráfico que va a cursar por su Red de cliente, así como una aproximación de la cantidad de información que cada uno de sus puntos introducen hacia dicha Red. Es recomendable que el CIR contratado por el cliente para un determinado circuito virtual no supere el 75% de la velocidad de acceso. En caso de que el cliente lo solicite o de que así lo aconseje su perfil de tráfico, en una Interfaz de Acceso determinada la suma de las Clases de Caudal de los CVP’s constituidos sobre ella puede superar la velocidad de la línea: concepto de sobrecontratación. Si bien no se establece un límite estricto a la sobrecontratación, se recomienda no superar el 200% de la velocidad de acceso. VELOCIDAD DE ACCESO CVP CIR

30 Circuitos Virtuales Conmutados
Conexiones dinámicas y bajo demanda. Apropiado para redes malladas, de grandes dimensiones y para conexiones con bajo volumen de tráfico. Ancho de banda a petición del usuario durante la fase de establecimiento de conexión. Compatibles con CVP’s. Circuitos Virtuales Conmutados Los circuitos virtuales conmutados (CVC) son conexiones lógicas que se establecen en la Red de manera dinámica y siempre bajo demanda del cliente. Se ha de proceder al intercambio de señalización para establecer el CVC. Hasta que no se haya establecido dicho CVC, no se podrá intercambiar ningún tráfico. Este tipo de Circuitos Virtuales resultan especialmente apropiados para redes muy malladas, o de grandes dimensiones en las que no resulta fácil establecer a priori las oficinas entre las que va a resultar necesario la transmisión de información. Asimismo, oficinas que necesiten conexiones con bajo volumen de tráfico verán en estos circuitos la solución a sus necesidades.

31 CVC’s: Clases de Caudal (CIR)
Valores disponibles: 8, 16, 32, 48, 64, 96, 128, 192, 256, 384, 512, 1.024, 1.536, Kbps (*). Solicitado por el usuario (CIR, CIR mínimo). Asignación en modo FCFS (“primero en llegar, primero en ser servido”). CIR Total Agregado 256 Kbps. CIR = 32 Kb/s CIR = 64 Kb/s CIR = 128 Kb/s CIR Agregado Para cada acceso al Servicio Frame Relay donde se quiera utilizar los Circuitos Virtuales Conmutados es necesario definir la Clase de Caudal (CIR) Total Agregado para Circuitos Virtuales Conmutados. Este CIR Total Agregado supone el caudal máximo garantizado medido como la suma de los CIR de todos los Circuitos Virtuales Conmutados establecidos en un momento dado. Durante la solicitud de establecimiento de la conexión de cada CVC el equipo de cliente puede solicitar cualquier CIR para ese CVC dentro de un determinado rango. Todos los conceptos referentes a la Clase de Caudal o CIR particular de un CVC es conforme a lo definido para los Circuitos Virtuales Permanentes. Los valores de CIR Total Agregado disponibles en la red para los CVC son los siguientes: 8, 16, 32, 48, 64, 96, 128, 192, 256, 384, 512, 1.024, y 1984 Kbps (este último bajo estudio específico). El CIR Total Agregado funciona como un “pool” de ancho de banda, de forma que el primer CVC que lo solicita se queda con el CIR solicitado según modo FIFO (primero en pedir, primero en ser servido). Los restantes sólo tendrán disponible el CIR restante. Una vez terminada la comunicación ese CIR se libera y queda disponible para otras comunicaciones. Cada CVC puede solicitar un CIR y un CIR mínimo. Si no queda CIR Total Agregado disponible suficiente para ninguno de los dos casos, la red rechazará la llamada. El CIR mínimo por defecto será de 8 Kbps. El CIR que se puede solicitar por Circuito Virtual Conmutado no debe sobrepasar los 128 Kbps. (*) Bajo estudio específico

32 Diseño de red Frame Relay
¿Dónde?: Líneas de Acceso CVP Circuitos Virtuales ¿Quién con quién?: CVP CVP Parámetros De Diseño ¿Qué información debe proporcionar al cliente cuando contrata el Servicio Frame Relay? Como mínimo debe especificar: 1º Qué sedes (RALs) quiere que formen parte del servicio y cuál quiere que sea la velocidad de la línea de acceso FR en cada una de ellas. 2º Debe analizar qué sedes constituyen el origen y destino más frecuente de las comunicaciones en su organización y establecer cuales quiere que sean unidas por Circuitos Virtuales Permanentes (CVP). 3º Cuál es el CIR (caudal) de cada uno de dichos CVPs, en ambos sentidos de transmisión, (habrá que especificar 2 CIR ya que los CVPs pueden ser asimétricos). Clase de Caudal CIR ¿Qué capacidad?: ¿ 8Kbps, 16Kbps,… ...,128Kbps, ...?

33 Elementos del Servicio
Router CVP Red FR Elementos Del Servicio El Servicio incluye el mantenimiento y gestión de todos los elementos implicados en la provisión del servicio: recursos de Red, circuitos punto a punto de acceso, así como los dispositivos necesarios para los accesos de respaldo por RTB/RDSI. Gestión integral permanente las 24 horas del día los 365 días año, realizada por personal de Telefónica desde el Centro Nacional de Control (CNC), desde donde se gestiona asimismo el Servicio UNO. Además de contar para esta tarea con los medios técnicos más avanzados, el CNC se basa en un equipo humano altamente especializado y con dedicación exclusiva, que realiza la supervisión de cada Red de Cliente de forma individualizada. RDSI Acceso: Router Router

34 Modalidades de Acceso del Servicio
FR sobre acceso LPP Red B.Ancha NOVACOM MULTIPLAN modalidad conmutada 64 Kbps. Acceso basado en el Novacom Multiplan modalidad conmutada Se contemplarán las siguientes modalidades y ámbitos geográficos que ofrece el Novacom Multiplan: Modalidad conmutada: Sistema de tarifa plana en las llamadas a un número de la RDSI de Telefónica(Nodo de la Red UNO más cercano al cliente). Ámbito metropolitano y provincial (no se contempla el ámbito nacional ya que existen puntos de acceso al servicio Frame Relay en todas las provincias). Los Circuitos Virtuales Permanentes y Conmutados, los caudales CIR (Commited Information Rate), así como las facilidades disponibles, salvo la facilidad de respaldo, serán las equivalentes a los de un acceso Frame Relay estándar de 64 Kbps. El acceso Frame Relay Canal B Conmutado se presenta como un nuevo tipo de acceso al servicio Frame Relay y se apoya en un servicio del operador de la RDSI (Telefónica) para ofrecer un acceso a 64 Kbps con tarifa plana a través de canal B. Telefónica Data contratará a Telefónica un servicio de tarifa plana hacia el número RDSI de nuestra puerta de acceso a la Red, así como la línea RDSI que se instalará en domicilio de cliente, es decir, el acceso básico RDSI será titularidad de Telefónica Data. Sobre este acceso se podrán constituir los Circuitos Virtuales Permanentes y Conmutados, así como los caudales CIR (Committed Information Rate) equivalentes a los de un acceso Frame Relay estándar de 64 Kbps. El equipo del cliente será el que realice las llamadas a través de la RDSI para conectarse a nuestra red en la que tendrá permanentemente asignada una puerta. Telefónica Data contratará con Telefónica: los primarios RDSI en sus puntos de presencia, las cuotas mensuales de alquiler, así como las líneas RDSI de cliente y el servicio de Tarifa Plana. FR Canal B sobre Acceso RDSI Canal B

35 Valores de líneas de acceso y CVPs
Clases de Caudal Línea de Acceso Kbps Kbps 64 128 192 256 384 512 1.984 8 16 32 48 64 96 128 192 256 384 512 1.024 1.536 1.984 Velocidades de líneas de acceso y caudales de CVPs Velocidades de Líneas de Acceso (Kbps) Hasta hace poco los interfaces que se ofrecían de manera estándar para el servicio eran V.35 para circuitos de velocidades iguales o inferiores a 512 Kbps y G.703 para los circuitos de velocidad igual a 2Mbps. Como novedad del servicio se incluyó la posibilidad de ofrecer interfaz V.35 también para los circuitos de 2 Mbps. Clases de caudal (Kbps) 0, 8, 16, 32, 48, 64, 96, 128, 192, 256, 384, 512, 1024, 1536, 1984 (Bajo estudio específico) El valor de cada una de las Clases de Caudal asignables a un CVP será igual o menor que la menor de las velocidades de las dos interfaces de acceso que constituyen los extremos del CVP. Según el origen y el destino de los circuitos virtuales permanentes, se distinguen dos categorías de CVPs (CVP, CVPP, CVP Plus+): CVP Ambito Provincial: Origen y destino del CVP en la misma provincia; CVP Ambito Nacional: Origen y destino del CVP en distintas provincias. Los valores de la Clase de Caudal (CIR), contratables por CVP (CVP, CVPP, CVP Plus+), extremo a extremo y en sentido entrante hacia la red, sobre una determinada conexión de acceso, son las que se indican en la tabla adjunta.

36 Facilidades del Servicio Acceso alternativo por RDSI
CIRCUITO PUNTO A PUNTO: 64 Kbps. A 2 Mbps. Red ATM Acceso de Respaldo RDSI Para velocidades de acceso de hasta 256 Kbps, opcionalmente se proporciona medios de acceso alternativo a través de RDSI . Este acceso alternativo o de respaldo está dirigido a cubrir la única componente del servicio que no está duplicada, a saber, el circuito punto a punto que constituye la conexión de usuario, ya que el resto de la red está duplicada en nodos y completamente diversificada en enlaces y rutas. El servicio de respaldo RDSI incluye el coste del tráfico RDSI generado, de forma que el enlace RDSI siempre se establecerá en el sentido de la Red hacia el equipo del cliente. De esta forma el coste del respaldo no recae en el cliente. El cliente es solamente responsable del tráfico que se genere desde su acceso RDSI. Se deberá dejar siempre uno de los canales B libres para la utilización por el sistema de respaldo. El cliente deberá ser el titular del acceso RDSI necesario para el respaldo de la línea punto a punto. El respaldo RDSI al acceso dedicado se realiza actualmente sobre un sólo canal B del acceso básico RDSI. Por lo tanto, en el caso de utilizar el respaldo RDSI para accesos dedicados de 128, 192 o 256 Kbps, se producirá un descenso en el rendimiento, al pasar la conexión Frame Relay a funcionar a los 64Kbps que permite el canal B de la RDSI. Los sistemas de respaldo analizan la línea dedicada y realizan la marcha atrás desde la RDSI cuando él acceso por línea dedicada se ha restablecido. BACKUP RDSI: 64 Kbps. A 512 kbps.

37 Facilidades del Servicio: acceso alternativo por RTB
Unidad Respaldo Unidad Respaldo Cliente Red Red B.Ancha Acceso FR RTB 33.6 Kb/s Acceso de Respaldo RTB El respaldo RTB para líneas de acceso de 64 Kbps permite ofrecer al cliente una solución de back-up más económica que el respaldo RDSI, utilizando para el respaldo la Red Telefónica Básica, mediante módem de hasta 33,600 bps. El cliente apreciará un menor rendimiento durante la fase de respaldo, rendimiento que se restablecerá cuando se vuelva a restablecer las comunicaciones a través de la línea digital una vez solucionada la avería. Las líneas RTB que dan el respaldo son suministradas por Telefónica como parte integrante del servicio y para uso exclusivo de respaldo del circuito digital. El resto de características son similares a los respaldos RDSI. El respaldo RTB sólo está disponible para accesos dedicados a velocidades de 64 Kbps. Líneas RTB como parte del servicio

38 Ejemplo:Red Privada (líneas PP estructura mallada)
(Situación inicial) Caso A. Bilbao Barcelona Zaragoza Sevilla Valencia Circuitos de 64 Kbit/s.

39 Ejemplo: RPV en FR, Mallado
Caso A: Zaragoza: V 128 Kbt/s. Resto: V 64 Kbt/s. CIRs: 32 Bilbao Zaragoza Valencia Sevilla Barcelona

40 Modo de transferencia asincrono (ATM ó MTA)
ATM es la innovación técnica más importante en la estandarización de la banda ancha Ha sido diseñado para trabajar en velocidades superiores a F.R. El problema más grave al igual que F.R. es el control de congestión. Velocidades de transmisión de 34, 155 y 622 Mbps.

41 RPV’s

42 RED PRIVADA/RED PUBLICA
VENTAJAS INCONVENIENTES Diseño a Medida Capacidad total de gestión Gastos fijos ,independiente del tráfico Coste, elevado por mante nimiento de equipo y explo tación de red Envejecimiento de equipos Evolución no garantizada RED PRIVADA Economía de escala Baja repercusión de gastos de mantenimiento y gestión Evolución tecnológica garantizada Diseño de Red no perso nalizado Sin control ni supervisión de Red RED PUBLICA

43 RPV’s definición Servicio orientado a solucionar los problemas de conexión entre redes de área local de una misma empresa dispersas geográficamente, creando una Red Privada Virtual Definición del servicio DataLAN Empresas es un servicio de interconexión de redes locales sobre infraestructura compartida. El servicio DataLAN Empresas permite la creación de Redes Privadas Virtuales sobre dicha infraestructura compartida manteniendo las mismas prestaciones que si fuera una red privada, reduciendo costes y aumentando rendimiento. Desde el año 1995 Telefónica viene comercializando el servicio InterLAN. El servicio InterLan se constituyó como un servicio de interconexión de Redes Locales, con equipo en domicilio de cliente gestionado por TDE que permite la comunicación entre oficinas de una corporación conectadas a la Red Uno, proporcionando conectividad multiprotocolo sobre protocolo Frame Relay. En este contexto, y con el fin de presentar una solución mucho más simple que permita a empresas con necesidad de una red privada virtual pero que no disponen de personal experto en comunicaciones, se decide incorporar a la gama de servicios de TDE el servicio DataLAN Empresas. Atendiendo a la definición de Red Privada Virtual se podría realizar una segunda definición del servicio DataLAN Empresas diciendo que: “DataLAN es un servicio de creación de Redes Privadas virtuales basado en protocolo Frame Relay (*)”, es decir, el protocolo de comunicaciones que soporta las RPVs creadas en DataLAN es Frame Relay, lo que proporciona un servicio robusto, seguro, fiable y flexible. (*) Desde mediados del año 2001 se contempla la posibilidad de incorporar accesos ADSL a la RPV del cliente. Para este tipo de accesos se emplean túneles IPSec sobre la red de transporte IP (NURIA) de Telefónica Data. RPV

44 RED PRIVADA VIRTUAL RED PRIVADA VIRTUAL RED PRIVADA RED PUBLICA
CARACTERISTICAS Se asignan algunos recursos de red pública en exclusiva al cliente El cliente tiene cierto grado de gestión que le hará ver su red como una red privada Coste independiente del tráfico (tarifa plana)

45 Requisitos técnicos Conexión en estrella: 1 única central y una o varias sucursales conectadas a ella. Líneas punto a punto en Zona A (*) Oficinas con Red de Área Local Ethernet Requisitos técnicos Atendiendo al perfil típico de los clientes que solicitan soluciones de Red Privada Virtual, Telefónica Data crea el servicio DataLAN con la idea de cubrir el mayor porcentaje de clientes potenciales y conjugarlo con una sencillez en el diseño,en la realización de pedidos y en la provisión del mismo. Así, el servicio DataLAN requiere de unas características concretas en las delegaciones del cliente, las cuales, como hemos dicho, son típicas del segmento de clientes al que va dirigido (Pequeña y Mediana Empresa). Estas características son: Conexión en estrella: una única Central y una o varias delegaciones que se conectan a ella. Redes de Área Local (RAL) del tipo Ethernet: constituye el 90% aproximadamente de las RALs del segmento PYMES. Tráfico de datos IP: Direccionamiento IP Privado en las RAL. Equipo en Domicilio del Cliente (EDC) en régimen de alquiler. Las líneas de acceso permanente FR deben corresponder a Zona A (distancia inferior a 10 km desde el domicilio del cliente hasta el nodo de acceso de Red UNO más cercano) Posibilidad de acceso y Utilidades Básicas/Avanzadas de Internet. Las aplicaciones de cliente deben utilizar protocolo IP lo cual constituye la inmensa mayoría de las aplicaciones de los clientes de cualquier segmento. Cualquier petición de cliente que no se adaptase a estos requisitos deberá reconducirse al servicio InterLAN de TDE (Telefónica Data España). Tráfico de Datos IP (*) Zona A = distancia al nodo de acceso inferior a 10 km

46 Elementos del servicio
Cada oficina (Sucursal o central) es un paquete cerrado que incluye todos los elementos necesarios para prestar el servicio Conexiones de acceso Circuitos virtuales Equipo en domicilio de cliente Líneas punto a punto Accesos RDSI (FR Canal B Conmutado) Accesos ADSL Se constituyen una serie de paquetes en función del tamaño de las Sucursales y de la central con características definidas de cada uno de los elementos necesarios para constituir el servicio:  ·    Acceso: El acceso al servicio se puede realizar a través de accesos dedicados, conmutados (RDSI) a la Red Uno y accesos ADSL. En el apartado Método de Acceso al Servicio se detallan los métodos y protocolos de acceso disponibles y en el apartado Tipos de Acceso se define el acceso establecido para cada tipo de oficina (Sucursal y central).  ·   Equipo en Domicilio del Cliente (EDC): El router en el domicilio del cliente forma parte del servicio, contratado a TDE siempre en régimen de alquiler. Realiza la conexión entre la red de área local del cliente y la línea de acceso al servicio. En el apartado Equipo en Domicilio del Cliente (EDC) se detallan los distintos EDCs elegidos para cada tipo de oficina (Sucursal y central).  ·  Conexión a Internet: DataLAN Empresas permite para cierto tipo de Centrales la conexión a Internet con acceso y posibilidad de presencia según se define en el apartado Conexión a Internet.  ·   Gestión: DataLAN Empresas es un servicio gestionado, incluyendo dentro de su ámbito de responsabilidad al equipo situado en domicilio de cliente (ver Gestión del servicio).  · Mantenimiento: Incluido en el servicio, al ser el EDC en régimen de alquiler. Las tareas contempladas dentro del concepto de mantenimiento del servicio quedan reflejadas en el apartado Mantenimiento del servicio.  ·  Facilidades adicionales opcionales: Las facilidades opcionales aparecen descritas en el apartado Conexión a Internet y se pueden agrupar en las siguientes: - Utilidades Básicas de Internet para las Centrales que disponen de acceso a Internet, excepto Centrales ADSL. - Utilidades Avanzadas de Internet para las Centrales que disponen de acceso a Internet. - Facilidad de Respaldo de la línea de acceso para la Central y Sucursales que disponen de accesos dedicados.  El servicio se factura basándose en una tarifa plana; es decir, independientemente del tráfico cursado. El ámbito del servicio se extiende hasta la interfaz RAL del router instalado en domicilio del cliente, es decir, quedan excluidos los elementos del cliente conectados a su RAL. Respaldo Utilidades Avanzadas de Internet

47 Diseño de una RPV (I) Primero calculamos a qué tipo pertenece cada sucursal Sucursal 1  5 FR Canal B Conmutado Metropolitano Sucursal 2  5 FR Canal B Conmutado Provincial Sucursal 3  10 FR Canal B Conmutado Metropolitano Sucursal 4  10 FR Canal B Conmutado Provincial Sucursal 5  20 FR Canal B Conmutado Metropolitano Sucursal 6  20 FR Canal B Conmutado Provincial Sucursal 7  20 FR Dedicado (Zona A) Sucursal 8  30 FR Dedicado (Zona A) Sucursal 9  40 FR Dedicado (Zona A) ¿Y cómo se diseña una red DataLAN? (1) Aunque al cliente no se le hable de valores y términos específicos de comunicaciones es necesario conocer cómo se diseña la red DataLAN del cliente a partir de las respuestas a las preguntas anteriores. Los pasos a seguir serían los siguientes: 1. Cálculo del tipo de cada una de las Sucursales del cliente: Según el nº de puestos de cada Sucursal y el ámbito respecto a la capital de provincia obtenemos el tipo al que pertenece esa Sucursal. La tabla nos indica, además, la infraestructura de comunicaciones (tipo de línea, valor del CIR del CVP contra la central y router empleado) que se provisiona en cada tipo de Sucursal. Los routers son siempre en régimen de alquiler y sus cuotas vienen incluidas en el servicio. Sucursal 10  80 FR Dedicado (Zona A) Sucursal 11  120 FR Dedicado (Zona A) Sucursal 12  160 FR Dedicado (Zona A) Sucursal 20  5 ADSL Estándar Sucursal 21  10 ADSL Class

48 Nº MAXIMO PUESTOS POR TIPO DE SUCURSAL CONECTADA A CENTRAL
Diseño de una RPV (II) La Central se selecciona mediante unas reglas sencillas Suma del máximo nº de puestos que admite cada tipo de sucursal conectada a ella y (si/no)”Acceso a Internet” CENTRALES Nº MAXIMO PUESTOS POR TIPO DE SUCURSAL CONECTADA A CENTRAL ACCESO ACCESO A INTERNET Central 1  15 FR Dedicado (Zona A) SI Central 2  20 FR Dedicado (Zona A) NO Central 3  30 FR Dedicado (Zona A) SI Central 4  40 FR Dedicado (Zona A) NO Central 5  70 FR Dedicado (Zona A) SI Central 6  80 FR Dedicado (Zona A) NO Cálculo de la Sede Central del cliente: Una vez calculado el tipo de cada una de las Sucursales la Sede Central se selecciona en función de: - las Sucursales que se conecten a ella: el nº máximo de puestos soportados por cada tipo de central se calcula como el sumatorio de los nº máximo de puestos definidos para cada tipo de Sucursal que se conecte a la central - si se da o no acceso a Internet a través de ella. Como se ve en la tabla, los valores de CIR de los CVPs vienen dados una vez que se determina el tipo de central. El valor del CIR del CVP hacia Internet, también viene determinado una vez que se ha obtenido el tipo de Sede Central aunque, como opción adicional veremos después que puede ampliar el caudal a Internet. Si un cliente desea acceso a Internet es obligatorio escoger una Central de tipo impar, en la que se configura un CVP hacia Internet. TABLA DE TIPOS DE CENTRALES  Las centrales 20 y 21 (ADSL) aplican exclusivamente a escenarios “Todo ADSL”, cuando todas la Sucursales son ADSL (Sucursales 20 y 21). El resto de las centrales se elegirán en función de: ·         Si se desea o no conectividad a Internet. ·      El sumatorio del número máximo posible de puestos por Sucursal, según lo definido en la TABLA 1 para las Sucursales 2n. ·      El sumatorio del número máximo posible de puestos por Sucursal, según lo definido en la TABLA 1 para el resto de Sucursales. · El sumatorio de usuarios equivalentes de acceso adicional a Internet: Utilidades Básicas de Internet. ·         El grado de disponibilidad de servicio, es decir, cuando dos tipos de Sucursal cubran las necesidades de una Sucursal aquella de mayor índice proporcionará una disponibilidad superior. Central 7  100 FR Dedicado (Zona A) SI Central 8  120 FR Dedicado (Zona A) NO Central 9  140 FR Dedicado (Zona A) SI Central 10  160 FR Dedicado (Zona A) NO Central 20  10 ADSL Class SI Central 21  20 ADSL Premium SI

49 Ejemplo 9 7 3 Central Madrid: 10 puestos
Delegaciones: tres sucursales en ámbito metropolitano con 3, 7 y 9 puestos en sus LANs 9 Oficina Barcelona Oficina Central Madrid Oficina Alicante Caso práctico Supongamos un Cliente con tres Sucursales en ámbito metropolitano con 3, 7 y 9 puestos en sus RALs respectivamente y una oficina central con 10 puestos. Las Sucursales serían: Una del tipo 1 (admite un máximo de 5 puestos en la RAL), que corresponden a la Sucursal con 3 puestos en su RAL. Dos del tipo 3 (admite un máximo de 10 puestos en la RAL), que corresponden a las de 7 y 9 puestos en su RALs. La central se escogería en función de: nº max de puestos que se admiten en cada una de las Sucursales según el tipo al que corresponden = =25. Es decir, NO VALE sumar el nº de puestos de cada Sucursal para escoger la Central: 3+7+9=19 Si suponemos tres Sucursales en ámbito metropolitano con 3, 7 y 9 puestos, entonces las Sucursales serían del tipo Sucursal 1 o 20, Sucursal 3 o 21 y Sucursal 3 o 21 respectivamente: La central se escogería en función del número máximo de puestos posibles que en este caso son 25, y en función de si se desea o no conexión a Internet:    7 3 Internet Oficina Almería

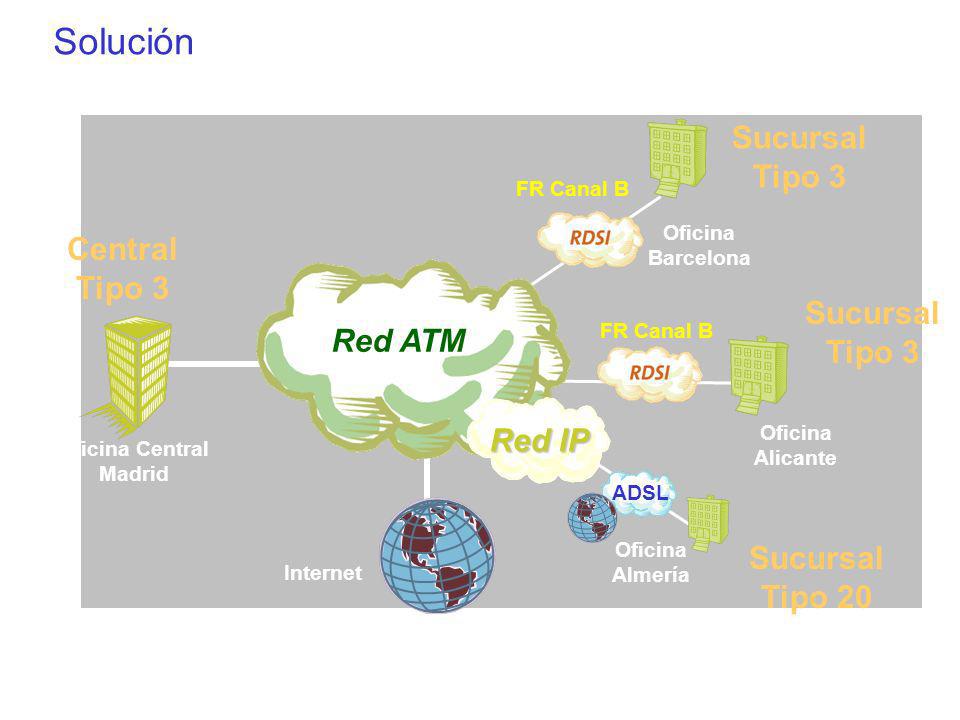

50 Solución Sucursal Tipo 3 Central Tipo 3 Sucursal Tipo 3 Red ATM Red IP
FR Canal B Oficina Barcelona Central Tipo 3 Red ATM Sucursal Tipo 3 FR Canal B Oficina Alicante Oficina Central Madrid Red IP ADSL Oficina Almería Sucursal Tipo 20 Internet

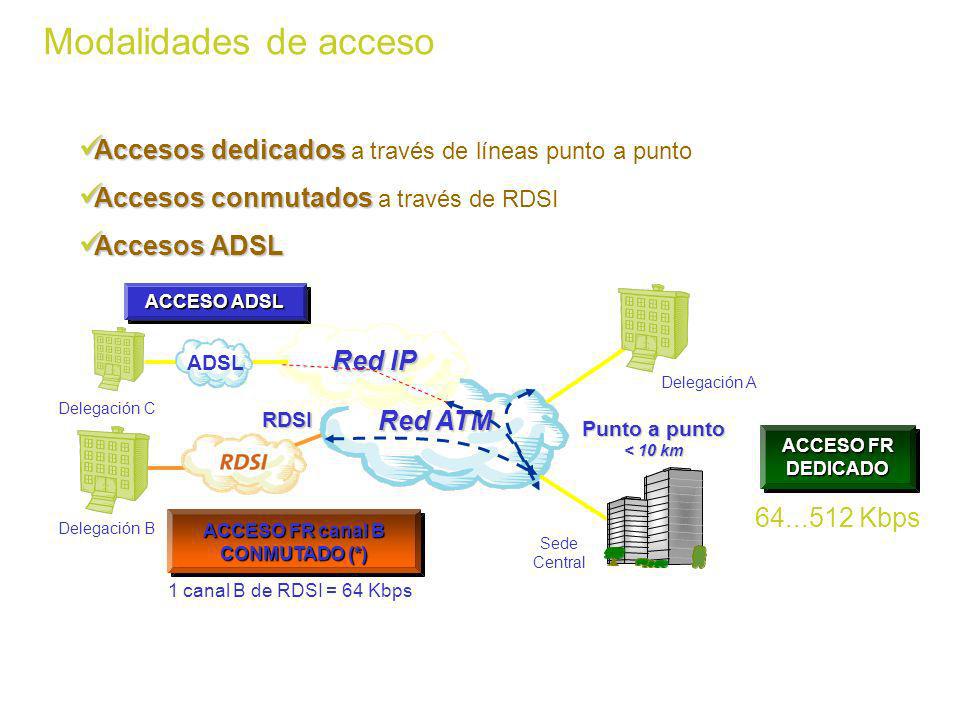

51 ACCESO FR canal B CONMUTADO (*)
Modalidades de acceso Accesos dedicados a través de líneas punto a punto Accesos conmutados a través de RDSI Accesos ADSL ACCESO ADSL Red IP ADSL Delegación A Delegación C RDSI Red ATM Punto a punto < 10 km ACCESO FR DEDICADO El acceso al servicio se realiza a través de líneas dedicadas, conmutadas (RDSI) entre la delegación del cliente y el punto más cercano a la Red Uno o accesos ADSL. La siguiente tabla resume los métodos de acceso disponibles. Acceso Dedicado mediante Líneas Punto a Punto Este tipo de acceso es el empleado en las centrales y en las Sucursales que así se especifique en las tablas de tipos de Sucursales y de centrales. Debe corresponder a Zona A.  TDE es titular del acceso dedicado al servicio. Acceso Conmutado al Servicio mediante RDSI El acceso se realiza a través de FR Canal B Conmutado en las Sucursales que así se especifique en las tablas de tipos de Sucursales y de centrales. Con este tipo de acceso, se utiliza la RDSI para establecer un circuito conmutado entre el domicilio del cliente y el nodo provincial de Red Uno que disponga de accesos por RDSI.  TDE es titular del acceso RDSI del servicio. Acceso ADSL Este tipo de acceso es el empleado en todas las centrales y en las Sucursales que así se especifique en las tablas de tipos de Sucursales y de centrales. Para el establecimiento de la comunicación entre la Sucursal y la oficina central se establece un túnel sobre la red Nuria. Kbps Delegación B ACCESO FR canal B CONMUTADO (*) Sede Central 1 canal B de RDSI = 64 Kbps (*) TDE es titular del acceso al servicio

52 Acceso a Internet Todas las máquinas acceden a Internet compartiendo la misma dirección IP pública mediante NAPT ó PAT Acceso a Internet Para proporcionar acceso a Internet al cliente, en los casos en que la Central lo incluya, se conectará el router central a través de un PVC a un router de Ibernet. El acceso a Internet tanto para el Central como para las Sucursales siempre se hará a través del Central. El cliente mantendrá en su LAN un direccionamiento privado y todos los puestos de la LAN saldrán a Internet con una misma dirección IP cambiando únicamente el número de puerto. Esta dirección IP pública será la dirección IP de la WAN del router Central que conecta con el router de Ibernet. Para ello se configurará en el router Central NAPT. El direccionamiento de la red se implementará de acuerdo con la RFC 1166 (Internet Numbers) y la RFC 950 (Internet Standard Subnetting Procedure); solamente estarán soportados los formatos de las clases A, B y C. Inicialmente, por defecto, las direcciones utilizadas NO estarán registradas: se utilizará un direccionamiento privado, ajeno totalmente a las direcciones registradas en el Internet Registry (IR), dentro de los rangos contemplados en la RFC 1597 (Address Allocation for Private Internets). Del espacio de direccionamiento se asignarán direcciones según un registro de clientes y asignando a cada cliente una subred en función de las direcciones que necesite. De esta forma se evitará el solapamiento de direcciones con otros servicios que pudieran aparecer en el futuro. Si el cliente necesita hacer subnetting, debe procurarse que las direcciones de subred obtenidas a partir de la misma dirección de red sean contiguas, para evitar problemas de mal funcionamiento de los protocolos de encaminamiento. Las sucursales ADSL navegan directamente sin pasar por la central.

53 Presencia en Internet (direccionamiento)
Se asignara una subred de 8 direcciones que serán visibles en Internet Presencia en Internet El servicio DataLAN Empresas contempla la posibilidad de que el cliente tenga servidores en la LAN del router central que quiera hacer visibles en Internet, saliendo con su propia dirección IP que será una dirección pública. En los casos de Oficina Central 1, 3, 5, 7, 9 en que se ofrece como opción la Presencia en Internet sólo para la Central, se asignará una subred de 8 direcciones que serán visibles en Internet tanto si los servidores tienen direccionamiento público como si se hace NAT 1:1 de las direcciones privadas. No se permite publicar direcciones del cliente. Como servidor DNS se usará por defecto el de Ibernet. Para proporcionar cierta seguridad a la red del cliente, se configurará la funcionalidad de firewall de manera que sólo podrán entrar a la red paquetes con dirección IP destino la configurada en NAPT y los puertos que se han utilizado al hacer la traducción en NAPT.

54 Escenarios Ordenados de más a menos prestaciones:
Clasificación Escenarios Ordenados de más a menos prestaciones: Escenario todo FR (dedicado y conmutado) Escenario mixto con FR y ADSL Escenario todo ADSL

55 Escenario todo FR (dedicado y conmutado)
Central FR dedicado Acceso a Internet desde Central Sucursales FR dedicadas y FR conmutadas

56 Escenario mixto con FR y ADSL
Central FR dedicado Sucursales Frame Relay salen a Internet a través del punto central Sucursales ADSL salen directamente a Internet

57 Escenario 3 Central ADSL Premium ó Class
Escenario todo ADSL Escenario 3 Central ADSL Premium ó Class Sucursales y Central salen directamente a Internet Capacidades limitadas de presencia: Una única dirección IP Pública Caudal Asimétrico

58 Red de acceso

59 4 Puntos de acceso al hogar
Wireless Twisted Pair Line Electric Powerline Coaxial Cable

60 Solucion digital a traves de
5 puntos de acceso WLL LMDS VSAT 56 kbps Modems ISDN xDSL Electric Powerline Cable Modems Fiber Optic

61 “x” Digital Subscriber Line (xDSL)
La “x” es la diferencia para los diversos tipos de accesos DSL todos ellos a través del par de cobre. - Asimetrico DSL (ADSL) - High-Speed DSL (HDSL)…simetrico - ….y muchos mas

62 Tecnologías por el par del cobre
Tipo de señal Características Normativa de Referencia Telefonia Básica (POTS) Especificación Técnica de Telefónica y UNE TER 21 RDSI A.Básico 180 Kbps (2B1Q y 4B3T) ETSI TS 102. V ( ) RDSI Acceso Primario 2.048 kbps(HDB· ETS en V1.22 ( ) Especificación Técnica de Telefónica ADSL sobre POTS Coexistencia de voz en baja frec. Y ADSL (Asymetric Digital Subcriber Line) Especificación técnica de TelefónicaANSI T (Issue 2).ITU.TG (06/99) (ADSL transc.).ITU.TG (06/99) (Splitterless ADSL) ADSL sobre RDSI Coexistencia de RDSI Baja frecuencia y ADSL Especificación Técnica de Telefónica. ETSI TS V1.1.1 ( ) ANSI T (Issue 2). ITU.TG (06/99) b(ADSL transc) HDSL (dos pares) 2B1 Q (584 kbaud) y modulación CAP (233.6 Kbaud) ETSI TS V1.5.3 ( ) SDSL (ETSI)/G.shdsl Symetric Single Line DSL ETSI TS y armonizado con ITU G991.2/4-2000(exG.shdsl) VDSL Very High Speed DSL En proceso de estandarización

63 El acceso indirecto al bucle de usuario
Enlace de Voz Red Telefónica Separador Telefonia/Datos Filtro Repartidor ATM Modem xDSL PAI Datos por nuevo enlace Mux. O.Dominante (DSLAM) Bucle de usuario

64 Acceso indirecto El operador autorizado accede al flujo de datos DSL por encima de las frecuencias vocales . Telefonica despliega la tecnologia DSL y entrega un flujo de datos a alta velocidad (concentración de usuarios y centrales)en un punto unico definido por el Operador Autorizado

65 Acceso completamente desagregado al bucle de usuario
Red Telefónica Repartidor Enlace inical Bucle local Punto de acceso Operador entrante Nuevo enlace Central Conmutación Nuevo Operador

66 Bucle completamente desagregado
Telefónica cede el uso del par de cobre al Operdor Autorizado, tanto para las bajas como para las altas frecuencias. Telefónica es todavia propietaria del cobre El operdor autorizado tiene acceso fisico al usuario final

67 Acceso compartido al bucle de usuario
Voz por enlace inicial Red Telefónica Separador Telefonia/Datos Filtro Repartidor Punto de acceso nuevo operador Modem xDSL Datos por nuevo enlace Red ATM nuevo Operador Bucle de usuario Mux. Op.Entrante

68 Bucle compartido El operador autorizado accede a las altas frecuencias del bucle DSL Telefónica mantiene las frecuencias vocales El trafico de voz y datos se separa por medio de filtros (splitters)

69 Cable Modems Cable Modem
Ancho de banda compartido por todo los usuarios El enlace modem PC es una LAN (10BaseT common) Normalizado como Sistema de red de cable Multimedia (MCNS) por los proveedores de CATV . Telefonia tambien como una opción

70 Redes de Acceso en Banda Ancha Redes Hibridas Fibra-Coaxial y Modem-Cable
CENTRO DE DISTRIBUCIÓN CABECERA RED DE CONTRIB. DE TV COAXIAL TV + VOD DIVISOR ÓPTICO NODO ÓPTICO E TX WDM O F.O. PTR AO AMPLIF. ÓPTICO O E STB OAM E MODEM CABLE: Servidor de paquetes de datos Lo instala el Operador. Modulación: QPSK hasta 10 Mb/s QAM64 hasta 36 Mb/s Asimetricos (residencial) / Simétricos (negocios) Experiencia piloto en Barcelona y Terrassa Diciembre 1997 O MÓDEM CABLE VOD O SEP. E E O E O ISU INTERNET PC+ETHERNET MÓDEM MAESTRO CENTRO INFOVIA VOD SERVER RDI/RDSI RDI/RDSI CABECERA TELEFONÍA

71 Fibra Optica La instalación de Fibra es tambien unaopción del bucle local de usuario La fibra esta extendida principalmente en redes troncales Muchos operadores de cable establecen fibra hasta los nodos secundarios constituyendo las redes hibridas HFC Algunas iniciativas para extender la ‘Fibra hasta la fachada’ (FTTC) Algunos operdores han apostado para un futuro, con ‘Fibra hasta el hogar’ (FTTH)

72 Utilidad de las lineas electricas
Power lines tradicionalmente inapropiadas para voz o datos - variable attenuation, variable impedance, impulse noise Muchas pruebas y colaboracionespara du despegue: - BT/NTT/Singapore Power - Glocalnet/Stockholm Energi - Nortel/United Utilities (Norweb) Norweb system “Digital Powerline” most common/developed - - Este sistema utiliza una version modificada de acoplamiento Ethernet con sistema avanzado de corrección de errores. Unidades de filtro acondicionadores AC de la linea y Voz/datos, que consisten en filtros y acondicionadores direccionales. Todas las soluciones utilizan la opción de VoIP para la transmisión de voz

73 Wireless Local Loop (WLL)
Also called Radio Local Loop (RLL) Initially planned to replace the cordless phone - Mini base stations (omnidirectional) - Combined cordless/cellular phone ‘Fixed Wireless’ is an alternate implementation of WLL - Wireless link to a fixed base station just outside the subscriber premises. Cabled into the house from the base station. Major attraction for operators to get into the local market - Bypasses the LEC Primary technologies include low-tier PCS technologies: - Digital European Cordless Cellular (DECT) - Personal Access Communications System (PACS) - Personal Handyphone System (PHS)

74 Distribution Service (LMDS)
Local Multipoint Distribution Service (LMDS) Sistema punto Multipunto Opera en la frecuencia de 28 GHz se conseden licencias durante el 98 El sistema utiliza una estructura de ancho de banda semejante a la cellular. Alto grado de soplape de celulas para garantizar el acceso El servicio incluye digital video, local loop bypass, etc. - Amplio rango de aplicaciones El Multi-channel Multipoint Distribution System (MMDS) es casi identico - MMDS us less transceivers/cells

75 Very Small Aperture Terminals (VSAT)
Dishes measuring approximately 2m in diameter - Inexpensive ($6,000-12,000) - Often leased with month-by-month rates Uplink and downlink tranmission at 64 kbps VSATs currently use the GEO satellite networks Primarily used by corporations at present - Chain stores such as Kmart and Sears use VSATs for internal communications and credit-card transactions STM Wireless contracted by INTELSAT to develop an integrated WLL/VSAT prototype based on DECT and DAMA (Demand Assigned Multiple Access) …press release July’98 Gilat Satellite Networks contracted by GE Spacenet to provide VSAT equipment and services for PageNet’s 2-way paging system …press release July’98 Future VSAT local loop applications: Rural and third world

76 Algo para reflexionar Aparcables?….
VSAT probablemente solo trabajara en areas rurales o paises en desarrollo LMDS/MMDS en los concursos tienen pobre respuesta. Altos costes 56k Modems solo sirven para ampliar la vida de los modems analogicos WLL ha tenido una lenta penetración en el mercado. No es buena para datos ISDN - fueron y pasaron. xDSL les recogen el testigo Powerlines - valida para lectura de contadores pero siempre como segunda opción despues del par de cobre en alza?…. xDSL tecnologia que se aprovechara de haber tenido antes la ISDN Cable Modems - las compañias de cable controlan la TV y servicios de video Fiber Optic - alto coste de despliegue pero tremendo potencial.Una vez se haya obtenido lo maximo del cobre
